机翼翼盒立式装配与卧式装配对比浅析

4.1.2 薄壁圆柱形容器的制造
说明： ① .法兰、管件及支座等应根据有关设计规范选 用。要求法兰上的螺栓孔不得超过规定的偏差；法 兰平面必须与接管垂直；法兰的标高应符合要求等 等。为此，施工单位常常采用一些简易夹具予以保 证。
4.1.2 薄壁圆柱形容器的制造
②. 人孔要在最后一条环缝装配焊接之前开出。
补充：不锈钢压力容器的制造特点
㈡、不锈钢的切割下料 1.剪切 不锈钢塑性虽好，但剪切抗力较大。在相同剪切 力下，其剪切厚度仅为碳钢的1/3或更小，故应考 虑剪板机的剪板能力。 剪切时，剪刃间隙稍大于碳钢（0.2－0.3mm）， 一般在0.3－0.5mm内选取。 为消除切口的加工硬化现象，剪切后，还必须用 自动切削加工边缘，切去1/4板厚的切口边缘。
为了防止上述问题的产 生，环缝焊接时，焊机机 头所处的位置要有一个提 前量，其值应在环缝最高 点或最低点前移30mm～ 50mm，如图6-11所示。 这样可使熔池大致在水平 位置凝固，以得到正常成 形的焊缝。
图4-11 环缝焊接时机头所处位置
4.1.2 薄壁圆柱形容器的制造
7.总装配焊接 总装配焊接之前对环缝进行无损检测，按规定， 容器封头拼接焊缝、环缝和纵缝等对接焊缝应采用 射线探伤，执行JB/T4730-2005《承压设备无损检 测》标准。检测合格后即可加工各种孔（人孔除 外）并装配法兰、管件和支座等附件。
4.1.2 薄壁圆柱形容器的制造
为了保证焊接质量，可将电焊条电弧焊打底，改 为氩弧焊打底，这样，既可避免电焊条电弧焊打底 时在焊缝根部易产生缺陷，又可免去劳动强度较大 的清理焊根工作。 环缝焊接的容器直径小于2 000mm时，如焊丝所 处位置不当，将会造成焊缝成形不良。
4.1.2 薄壁圆柱形容器的制造

飞机装配工装结构分析与优化技术摘要：飞机零部件装配、最终装配和检验不可缺少的技术装备是飞机装配工装，对飞机的发展起着重要的作用。

在传统工艺中，飞机生产准备占飞机开发周期的一半以上，工装设计和制造是飞机生产准备的主要组成部分之一。

工装的刚度定位精度在飞机装配中起着非常重要的作用，直接影响到认证产品的装配。

关键词：飞机装配；工装设计；关键技术飞机是现代经济发展和发展的主要因素，在设计和开发中，为了提高飞机终装配性能，及时控制结构部件的装配结构，确保结构部件的控制，为装配控制技术的综合应用奠定了基础。

一、飞机装配工装概念与常规的机械产品不同,飞机的产品结构和工作环境特殊。

其产品需要高精度,低刚度,大尺寸,许多零件和薄壁结构。

为了保证飞机装配的准确性和产品互换的协调,在飞机装配过程中使用了特殊的生产设备,即飞机装配工装。

飞机装配工装是飞机装配过程中需要定位的大型机械夹具,以保证飞机产品在空间中装配的可互换性、协调性和准确性。

飞机装配工装设计通过设计规划、概念设计、详细设计和更改设计来实现,设计规划是初步拟定,概念设计是产品轮廓设计,是装配的决定性因素,设计集成,快速装配布局,为详细装配步骤提供了良好的基础。

设计建模是后期查询和引用的重要部分。

二、飞机装配工装国内外研究现状目前我国飞机装配主要依靠经验和类似设计，设备设计不合理，整体水平相对落后，性能良好。

虽然采用了CATIA应用设计等CAD技术，但CAE技术并未得到充分利用，仅对设备的关键部件进行了测试和验证，对设备设计进行了一些修改。

与西方先进的飞机相比，它拥有大量的工具，质量高，生产周期长，成本高，质量不足和质量过剩，阻碍了产品装配质量的提高和飞机制造业的发展。

波音(Boeing)和达索(Dassault)等国际飞机制造商一直在进行飞机数字化制造的技术研究和并行项目，大大缩短了生产周期和生产成本。

波音公司在其MSC设计过程中使用CATIA 3D实体建模工具。

一般飞机结构组成飞机结构和一般的机械结构相比具有自身的特殊要求：▪气动要求∙ ∙ ∙✓保证构造外形满足总体设计规定的外形准确性▪结构完整性要求∙ ∙ ∙✓是确保飞机安全寿命和高可靠性的重要条件之一∙ ∙ ∙✓主要包括机体结构的强度、刚度、损伤容限及耐久性等▪最小质量要求▪使用维护要求▪工艺性要求▪材料要求钣金零件的分类分类方法内容按材料品种板材零件、管材零件、挤压型材零件按材质种类铝合金、镁合金、铜合金、钛合金、不锈钢、合金钢和普通钢板等零件按零件结构特征蒙皮、框板、肋骨、梁、整流罩、带板和角材等零件按工艺方法下料、压弯、拉弯、滚弯、绕弯、拉深、拉形、落压、旋压、闸压、橡皮成形、喷丸成形、爆炸成形、局部成形、超塑性成形与超塑性成形／扩散连接等零件按零件成形温度冷成形零件和热成形零件按零件变形特征分离工序和成形工序零件钣金零件变形的基本原理主要是“收”和“放”收：依靠板料的收缩变形成形零件，表现为板料纤维缩短，厚度增加放：依靠板料的拉伸变形成形零件，变现为板料纤维伸长，厚度减薄飞机钣金零件广泛采用铝合金、镁合金、合金钢及钛合金等。

钣金零件的成形过程及热处理退火：将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后缓慢冷却，使金属内部组织达到平衡状态正火：将工件加热到适当温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能淬火：将工件加热保温后，在水、油、或其他无机盐、有机水溶液等淬冷介质中快速冷却。

淬火后钢件变硬，同时变脆回火：为了降低钢件的脆性，将淬火后的材料在某一适当的温度进行长时间的保温，再进行冷却。

淬火和回火常常配合使用为提高铝合金钣金件的抗腐蚀性能，一般要进行表面处理阳极氧化（分为无色阳极化和黄色阳极化）——通过电化学作用使铝合金表面生成一定厚度的致密的Al2O3氧化膜，这种氧化膜具有很好的抗腐蚀能力和附着力黑色金属一般涂油保护，零件表面处理方法可采用电镀（镀锌、镀镍、镀铬、镀镉飞机钣金件生产的第一道工序是使所需要的板料或毛料从整体板料分离开，即下料下料方法有很多，常根据毛料的几何形状、尺寸大小、精度要求、产量和设备条件进行选择主要方法有：剪裁、冲裁、铣切、锯切和熔切等剪裁是利用剪切设备将板料或型材等原材料分离出来的方法常用的剪切设备有：龙门剪床（剪板机）、多条板料滚剪机、圆盘剪切机、振动剪切机等铣切下料是利用高速旋转的铣刀沿一定曲线对成叠的毛料按样板进行铣切一般适用于数量较大、外形为曲线的展开料尺寸较小的毛料用钣金铣下料大尺寸展开料可采用回臂铣钻床和龙门靠模铣床锯切按所用刀具形式分为带锯、盘锯、摆锯和砂轮锯切等，适用于有色金属下料锯切常用于型材和管材的下料砂轮锯切是用高速旋转的薄片砂轮切割工件，适用于钢、钛和耐热合金的切割，不适用于较软的材料熔切常用于外形复杂的厚钢板零件的下料可分为氧气切割、等离子切割、激光切割、超声波切割等其他下料方法还有高压水切割、数控下料等冲压是利用模具在冲压设备上对板料施加压力(或拉力)，使其产生分离或变形，从而获得一定形状、尺寸和性能的制件的加工方法，这类模具统称为冲模。

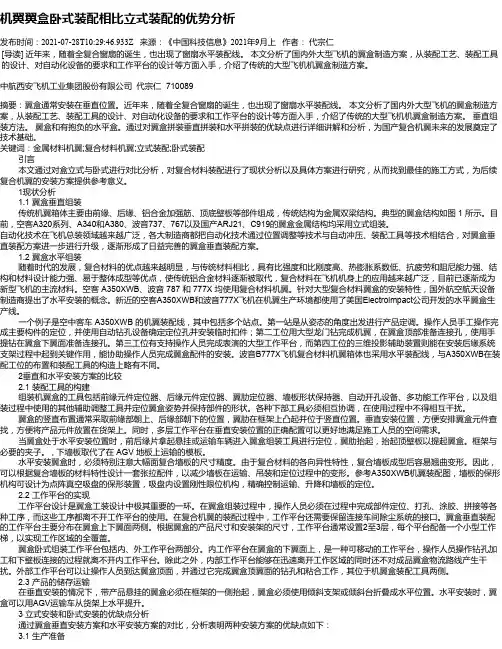

机翼翼盒卧式装配相比立式装配的优势分析发布时间：2021-07-28T10:29:46.933Z 来源：《中国科技信息》2021年9月上作者：代宗仁[导读] 近年来，随着全复合窗扇的诞生，也出现了窗扇水平装配线。

本文分析了国内外大型飞机的翼盒制造方案，从装配工艺、装配工具的设计、对自动化设备的要求和工作平台的设计等方面入手，介绍了传统的大型飞机机翼盒制造方案。

中航西安飞机工业集团股份有限公司代宗仁 710089摘要：翼盒通常安装在垂直位置。

近年来，随着全复合窗扇的诞生，也出现了窗扇水平装配线。

本文分析了国内外大型飞机的翼盒制造方案，从装配工艺、装配工具的设计、对自动化设备的要求和工作平台的设计等方面入手，介绍了传统的大型飞机机翼盒制造方案。

垂直组装方法。

翼盒和有抱负的水平盒。

通过对翼盒拼装垂直拼装和水平拼装的优缺点进行详细讲解和分析，为国产复合机翼未来的发展奠定了技术基础。

关键词：金属材料机翼;复合材料机翼;立式装配;卧式装配引言本文通过对盒立式与卧式进行对比分析，对复合材料装配进行了现状分析以及具体方案进行研究，从而找到最佳的施工方式，为后续复合机翼的安装方案提供参考意义。

1现状分析1.1 翼盒垂直组装传统机翼箱体主要由前缘、后缘、铝合金加强筋、顶底壁板等部件组成，传统结构为金属双梁结构。

典型的翼盒结构如图 1 所示。

目前，空客A320系列、A340和A380、波音737、767以及国产ARJ21、C919的翼盒金属结构均采用立式组装。

自动化技术在飞机总装领域越来越广泛，各大制造商都把自动化技术通过位置调整等技术与自动冲压、装配工具等技术相结合，对翼盒垂直装配方案进一步进行升级，逐渐形成了日益完善的翼盒垂直装配方案。

1.2 翼盒水平组装随着时代的发展，复合材料的优点越来越明显，与传统材料相比，具有比强度和比刚度高、热膨胀系数低、抗疲劳和阻尼能力强、结构和材料设计能力强、易于整体成型等优点，使传统铝合金材料逐渐被取代，复合材料在飞机机身上的应用越来越广泛，目前已逐渐成为新型飞机的主流材料。

最后精加工，检验及提交
1、最后精加工
满足部件对接的互换、协调要求，保证各部件之间相
对位置的准确度。 主要对接接头、配合面的精加工。
目的
工作内容
设备
单独的精加工型架 部件装配型架内的精加工设备（专用钻模、靠模）
最后精加工，检验及提交
2、检验、移交
1、对接接头或对接面的准确度的检验；
2、外形准确度的检验；
1 、有些不必要在型架上或自动铆接机上铆接的工作（结
工作内容
构件已形成一定的刚性）； 2、有些铆钉难于在铆接机上铆接的工作；
3、一些安装工作（如小支架、口盖、卡箍等）。
要求
尽量减少架内的铆接工作，移至架外补充铆接和安装。
段件、部件的装配
段件、部件的特点：
结构较复杂，比较封闭，开敞性差； 一般带有全部的气动外形和重要的对接接头，准确度要求高； 一般都采用型架装配，工作量大； 劳动生产率低，装配周期长。
产品设计需要建立的基准。如：飞机水平基准线、对称
设计基准
轴线、翼弦平面、弦线、梁轴线、长桁轴线、框轴线、
肋轴线等。
设计基准的特点
一般都不存在于结构表面上的点、线、面，在生产 上往往无法直接利用。
装配基准
工艺基准
装配过程中需要建立的工艺基准。
工艺基准分类 （按功能分） 定位基准：用于确定结构件在设备或工艺装备上的相对位置。 装配基准：用于确定结构件之间的相对位置。
机身的段、部件总装型架。
根据飞机结构的使用功能、维护修理、运输方便等方面
Hale Waihona Puke 设计分离面的需要，设计人员将整架飞机在结构上划分为许多部件、
段件和组件，所形成的分离面。
主要特点

飞机机翼结构剖析机翼是飞机的重要部件之一，它就好比鸟儿的翅膀。

飞机之所以能在天上飞，靠的就是机翼产生的升力！不过除了提供飞机升力，机翼其实还有许多辅助功能，比如悬挂发动机、存储燃油、控制飞机水平翻转、减速等。

因此在机翼上还有很多特别设计的“机关”，也许经常坐飞机的朋友会注意到，但是不一定说得出这些机关的名字和具体作用。

今天，我们就和大家聊一聊飞机的机翼！机翼如何产生升力？众所周知，机翼的主要功能就是产生升力，让飞机飞起来，那么它为什么能产生升力呢？这还得从飞机机翼具有独特的剖面说起。

我们把机翼横截面的形状称为翼型，翼型上下表面形状是不对称的，顶部弯曲，而底部相对较平。

当飞机发动机推动飞机向前运动时，机翼在空气中穿过将气流分隔开来。

一部分空气从机翼上方流过，另一部分从下方流过。

日常的生活经验告诉我们，当水流以一个相对稳定的流量流过河床时，在河面较宽的地方流速慢，在河面较窄的地方流速快。

空气的流动与水流其实有较大的相似性。

由于机翼上下表面形状是不对称的，空气沿机翼上表面运动的距离更长，因而流速较快。

而流过机翼下表面的气流正好相反，流速较上表面的气流慢。

根据流体力学中的伯努利原理，流动慢的大气压强较大，而流动快的大气压强较小，这样机翼下表面的压强就比上表面的压强高。

换句话说，就是大气施加于机翼下表面的压力(方向向上)比施加于机翼上表面的压力(方向向下)大，二者的压力差便形成了飞机的升力。

机翼有多坚固？机翼除了提供升力之外，还必须得承重。

飞机在天上飞的时候，整个机身的重量几乎都是由机翼给“托”着的。

飞机在地面上的时候，机翼还得悬臂“举”着重重的发动机，像A380、747这样的巨无霸飞机，单片机翼还得悬臂“举”起两个发动机，要知道A380的单台发动机自重就达8吨。

因此，机翼必须得足够坚固。

目前主流的民航客机的机翼结构采用的是双梁单块式，前后有两根梁，之间又有很多的翼肋，这样梁和肋就组成了机翼的内部骨架结构，外侧是蒙皮和壁板设计。

16
3.多墙式机翼：梁弱，多纵墙，厚蒙皮。
特点：有较高的应力水平和结构效率，刚度大，受力
分散，破损安全特性好，但不易大开口，连接复
杂。
ppt精选版
17
受力型式总结
1.梁式: 强梁，薄蒙皮，弱长桁， 常分左右机翼-----用几个集中接头相连。
2.单块式: 强桁，弱梁，较厚蒙皮， 左右机翼一般连成整体穿过机身， 但机翼本身可能分成几段。
应用，为合理进行飞机结构设计打下基础。
ppt精选版
2
第2章 飞机结构基本传力系统
➢机翼结构分析 ➢机身结构分析
ppt精选版
3
2.1 机翼结构分析
0、引言 一、机翼构造元件 二、机翼构造型式(受力型式)
三、机翼在载荷作用下的承载情况
四、梁式机翼结构上的总体力传递
五、单块式机翼的传力分析
六、后掠机翼的传力分析
3.多墙式: 厚蒙皮，多墙，少肋，无长桁， 左右翼连成整体,贯穿机身。
ppt精选版
18
机翼结构:波音飞机结构
ppt精选版
19
机翼结构: 歼7飞机机翼
ppt精选版
20
机翼结构: U2飞机机翼
ppt精选版
21
机翼结构: 机翼机身接头
ppt精选版
22
尾翼结构: 歼6平尾
ppt精选版
23
尾翼结构: RF-101平尾
ppt精选版
8
横向构件：普通翼肋，加强翼肋
ppt精选版
9
蒙皮
ppt精选版
10
接头
ppt精选版
11
典型元件总结
• (1) 纵: 翼梁、 长桁 、墙(腹板) • (2) 横: 翼肋(如加强肋 普通肋) • (3) 蒙皮

23
机翼翼型的选择
参数对翼型气动特性的影响—相对弯度
➢ 弯度的确定通常是保证翼型在正常的巡航速度飞行时处于设计升 力系数状态。设计升力系数指的是具有最小阻力时的升力系数。
LH W
16
机翼平面主要参数的初步估计
将升限的升力式展开,有
LH
1 2
H vz2j SCl
W
所以，翼载表达式为
W S
1 2
H vz2jCl
式中 ρH——升限高度上的空气密度; vzj——可用推力最大是的飞行速度； CL——升限飞行时的升力系数。
17
机翼平面主要参数的初步估计
5.根据航程确定翼载 为了达到最大航程,翼载的选取必须使巡航条件下有高的升阻比L/D。 随着速度增加，螺旋桨飞机的推进 效率的降低，它在最大L/D对应的速度下飞行时达到最 大航程。而在最大L/D对应的速度下，零升阻力等于诱导阻力。因此，为了使航程最大， 螺旋桨飞机应这样飞行，即
相对位置Xc/b 前缘半径r 后缘角τ
机翼翼型的选择
21
机翼翼型的选择
参数对翼型气动特性的影响—前缘半径 ➢前缘半径小,前缘在小迎角时就开始分离，随迎角增加再附着，前缘பைடு நூலகம்径 越小越易分离，最大升力系数小，但波阻也小——适于超音速飞机 ➢前缘半径大，圆前缘翼型从后缘开始失速，随迎角增加分离前移，失速 迎角大，最大升力系数大，但波阻也大——适于亚音速飞机
W
L
1 2
vs2SCl max
所以，翼载表达式为
W S
1 2
vs2Cl m ax
对某些飞机要求失速速度不大于某一个最小值，此时任务书中应指明最小失速速度。例如， 规定单发飞机总重量为Wto<27000 N时的失速速度应该不大于110km/h。

基于CATIA的多工位机翼翼盒装配方法摘要:基于CATIA软件提出一种先进的多工位机翼翼盒装配方法。

采用骨架、蒙皮壁板、架下工位和装配孔定位的装配方式，引入机械手自动制孔设备实现壁板与骨架的叠层制孔。

采用激光扫描测量技术使翼盒骨架外形与壁板内形之间的间隙得到补偿。

对翼盒骨架装配框架进行有限元分析，仿真结果得出下梁最大变形量为0.04 mm，满足装配型架的要求。

关键词:多工位翼盒；装配型架；有限元分析1.序言由于飞机结构非常复杂，零部件数量多、尺寸大、刚性小、且极易变形，而最终装配成形后的机体气动外形要求又十分严格[1]。

传统的飞机装配采用固定位置的机库式装配方式，现场杂乱拥堵，装配工作混乱，作业活动范围大，飞机总装周期长，无法满足现代飞机装配周期短、效率高、精度高的生产要求[2]。

各大飞机制造公司都在积极的开展飞机制造技术的研究，努力将人工劳动密集的装配作业变成高效高质量的先进自动化设备作业方式[3]。

采用多工位自动化装配方法能够适应不同飞机机型、批量、架次、装配工艺、环境和时间的装配需求，在限定的环境下迅速完成装配任务，达到质优、高效、低成本的目标[4]。

B747、B777 等多个型号飞机机身壁板采用柔性工装定位、自动化设备连接、数字化测量设备引导定位与检验，提高了装配效率和装配质量[5]。

空客系列飞机的机翼壁板装配定位则采用了一种行列式柔性工装来完成，其与高速铆接机床有机地融合在一起，形成了壁板自动化装配单元[6,7]。

在国内，北航研发了制孔末端执行器[8]，并在ABB机械手上开发了自动制孔系统，该系统孔定位精度为±0.3mm，制孔效率为4个/min。

柯映林[9,10]团队采用激光跟踪仪对装配位置偏差进行实时补偿从而提高其装配精度，装配误差小于0.3mm。

李永超[11]等提出了在翼盒装配过程中采用水平式装配单元的方法，以盒式连接技术为基础，运用六足定位装置使得飞机翼盒的柔性固持部分和型架达到自动化要求。
