软件业务流程图软件业务流程图是指对软件业务进行流程分析和建模的图形工具，主要用于描述软件开发、测试、运维等各个环节的流程和其之间的关系。
下面我们来简要介绍一下软件业务的主要流程。
软件业务流程图由多个环节组成，包括需求分析、设计、开发、测试、上线和运维等各个环节。
下面是一个典型的软件业务流程图：1. 需求分析阶段：这个阶段主要是与客户进行沟通，了解客户的需求和业务需求。
包括需求收集、需求分析和需求确认等环节。
在此阶段，软件开发人员和客户之间进行多次会议和讨论，以明确客户的需求并制定需求规格文档。
2. 设计阶段：在这个阶段，软件开发人员将根据需求分析阶段的需求规格文档，设计软件的整体架构、模块划分以及数据存储结构等。
这其中包括系统架构设计、数据库设计和界面设计等环节。
3. 开发阶段：在开发阶段，开发人员将根据需求规格文档和设计文档进行编码和调试。
这个阶段是整个软件开发过程中最为关键的一环，它决定了软件的质量和性能。
开发阶段包括编码、调试和单元测试等环节。
4. 测试阶段：在测试阶段，测试人员对开发完成的软件进行测试，主要目的是发现软件的缺陷和问题。
测试阶段包括功能测试、性能测试、安全测试和兼容性测试等环节。
5. 上线阶段：在上线阶段，软件开发人员将已经通过测试的软件部署到生产环境中。
在这个阶段，还需要进行一些准备工作，例如数据库的初始配置、服务器的部署和网络的连接等。
6. 运维阶段：一旦软件上线运行，就需要进行日常的运维工作。
运维工作主要包括监控系统的状态、定期备份数据、处理用户反馈和解决问题等。
上述流程只是一个典型的软件业务流程，在实际应用中可能会根据具体的项目需求进行适当的调整和优化。
在软件开发过程中，流程图可以帮助开发人员更加清晰地了解整个业务流程，并及时发现和解决问题，从而提高软件开发效率和质量。
软件运维管理系统-需求管理流程一、软件运维管理系统需求管理流程图
二、流程说明
1.创建需求
需求提出人：编写需求内容、所属系统、紧急程度、需求类型、预期完成时间、上传原始需求等。
2.需求评估
项目经理：对需求做可行性评估，需求拆解分析，工作量评估，制定总体计划目标，指定开发负责人。
3.制定计划
开发负责人：任务、开发维度对需求进行拆解，并对拆分后的需求进行任务分配，制定开发、测试人员、开发起止时间等。
4.需求开发
开发人员：接收任务，每天更新开发进度，开发进度达到100%系统自动创建测试任务，并将测试任务推送给测试人员。
5.功能测试
测试人员：接收测试任务，执行测试工作，填写测试结果，如有BUG，填写BUG票并推送给开发人员。
6.发布申请
需求提出人：选择要发布的任务，提交发布申请。
7.环境部署
开发负责人：根据发布申请，部署交付测试换进，填写发布申请单，包括数据库发布内容、前后端发布内容等。
8.交付测试
需求提出人：需求提出人对发布需求进行测试，验证需求实现度，反馈测试结果。
9.产品发布
开发负责人：根据发布清单，执行产品发布任务，并反馈发布结果。
模型图模型名称测试介入点测试范围优点瀑布模型全部代码编写完后整个软件产品1、测试成本低2、测试范围小3、简单、高效螺旋模型1、一个功能代码完成后，进行单元测试2、一个模块代码完成后，进行集成测试3、产品全部功能完成后，进行系统测试1、单元测试--代码2、集成测试--接口3、系统测试--整个软件产品1、应对变更和风险能力强2、测试介入时间早3、测试较充分4、软件质量有所提高和改善RUP模型（Rationalunified process ）Rational统一开发过程每个阶段编码完成后每个阶段业务建模时定义的功能范围+上一阶段完成的所有功能1、将系统进行分解，简化了测试的难度2、每个阶段提交个半成品a、提高客户的信心b、控制变更范围c、可以提早进行变更IPD模型（Integration product development）集成产品开发过程1、硬件研发完成后--硬件测试2、软件研发完成后--软件测试1、硬件2、软件所有部门的数据都进行了充分的数据共享，提高了决策的准确性常见的软件研发基本流程图缺点适用范围1、测试介入晚，发现缺陷较晚，软件质量不可控2、上有成果物未完成时下游的人力资源闲置3、简单、高效1、项目小2、需求明确3、公司规模小1、需要专业的风险识别专家2、成本高与人的生命和财产相关的系统需要专业的软件构架师不适合功能模块联系较紧密的系统管理成本较高大型的软硬件集成厂商。
一个完整的软件开发流程一、开发流程图二、过程产物及要求本表主要列出开发阶段需要输出的过程产物，包括产物名称、成果描述、负责人及备注，即谁、在什么时间、应该提供什么内容、提供内容的基本方向和形式是什么。
三、过程说明(一)项目启动1、产品经理和项目干系人确定项目方向，产品型项目的干系人包括公司领导、产品总监、技术总监等，项目的话则包括客户方领导、主要执行人等。
2、公司领导确认项目组团队组成，包括产品经理、研发项目经理、研发工程师、测试团队等。
3、明确项目管理制度，每个阶段的成果产物需要进行相应的评审，评审有相应的《会议纪要》;从项目启动起，研发项目经理每周提供《项目研发周报》;测试阶段，测试工程师每周提供《项目测试周报》。
4、产品经理进行需求调研，输出《需求调研》文档。
需求调研的方式主要有背景资料调查和访谈。
5、产品经理完成《业务梳理》。
首先，明确每个项目的目标;其次，梳理项目涉及的角色;再来，每个角色要进行的事项;最后，再梳理整个系统分哪些端口，要有哪些业务模块，每个模块再包含哪些功能。
(二)需求阶段1、进入可视化产物的输出阶段，产品经理提供最简单也最接近成品的《产品原型》，线框图形式即可。
在这个过程中还可能产生的包括业务流程图和页面跳转流程图。
业务流程图侧重在不同节点不同角色所进行的操作，页面跳转流程图主要指不同界面间的跳转关系。
项目管理者联盟2、产品经理面向整个团队，进行需求的讲解。
3、研发项目经理根据需求及项目要求，明确《项目里程碑》。
根据项目里程表，完成《产品开发计划》，明确详细阶段的时间点，最后根据开发计划，进行《项目任务分解》，完成项目的分工。
4、研发工程师按照各自的分工，进入概要需求阶段。
《概要需求》旨在让研发工程师初步理解业务，评估技术可行性。
(三)设计阶段1、UI设计师根据产品的原型，输出《界面效果图》，并提供界面的标注，最后根据主要的界面，提供一套《UI设计规范》。
UI设计规范主要是明确常用界面形式尺寸等，方便研发快速开发。

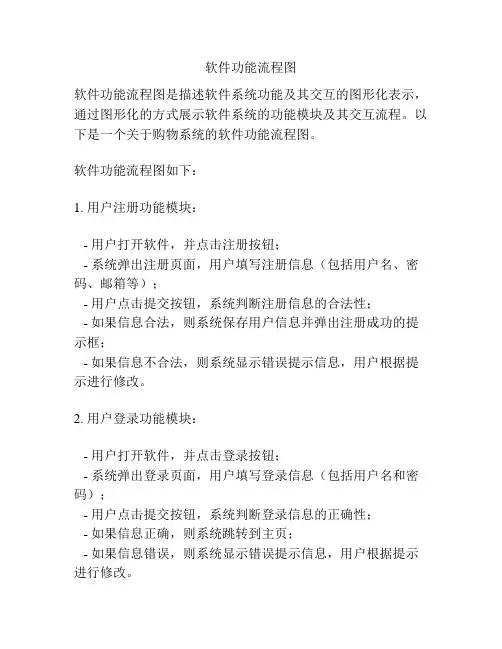

软件功能流程图软件功能流程图是描述软件系统功能及其交互的图形化表示，通过图形化的方式展示软件系统的功能模块及其交互流程。
以下是一个关于购物系统的软件功能流程图。
软件功能流程图如下：1. 用户注册功能模块：- 用户打开软件，并点击注册按钮；- 系统弹出注册页面，用户填写注册信息（包括用户名、密码、邮箱等）；- 用户点击提交按钮，系统判断注册信息的合法性；- 如果信息合法，则系统保存用户信息并弹出注册成功的提示框；- 如果信息不合法，则系统显示错误提示信息，用户根据提示进行修改。
2. 用户登录功能模块：- 用户打开软件，并点击登录按钮；- 系统弹出登录页面，用户填写登录信息（包括用户名和密码）；- 用户点击提交按钮，系统判断登录信息的正确性；- 如果信息正确，则系统跳转到主页；- 如果信息错误，则系统显示错误提示信息，用户根据提示进行修改。
3. 商品浏览功能模块：- 用户登录成功后，系统加载主页；- 用户可以通过搜索框输入关键字搜索商品；- 用户也可以通过浏览商品分类来寻找商品；- 用户点击商品图片，系统弹出商品详情页面，显示商品的详细信息（包括名称、价格、库存等）；- 用户可以将商品加入购物车。
4. 购物车功能模块：- 用户点击购物车图标，系统加载购物车页面；- 用户可以查看购物车中的商品列表；- 用户可以调整商品的数量；- 用户可以删除购物车中的商品；- 用户可以点击结算按钮，进入结算页面。
5. 结算功能模块：- 用户进入结算页面，系统显示用户的收货地址信息；- 用户可以选择配送方式；- 用户可以选择支付方式；- 用户点击确认支付按钮，系统跳转到支付平台；- 用户完成支付后，系统弹出支付成功的提示框，并显示订单信息。
6. 订单查询功能模块：- 用户可以在主页点击“我的订单”按钮，系统加载订单管理页面；- 用户可以查看历史订单；- 用户可以查看订单详情；- 用户可以取消未发货的订单；- 用户可以申请退货。

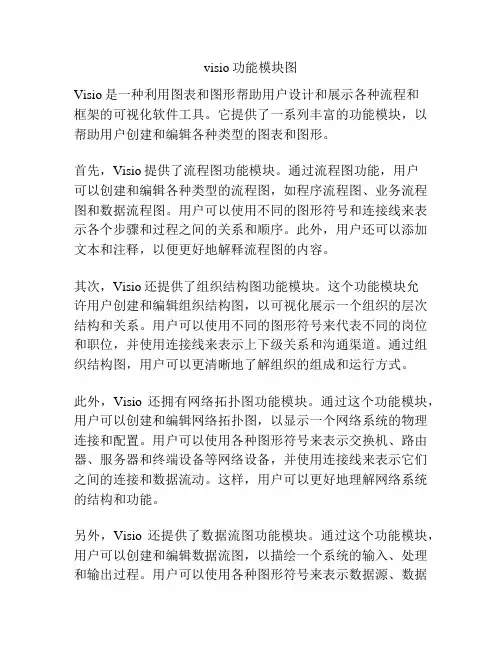

visio功能模块图Visio是一种利用图表和图形帮助用户设计和展示各种流程和框架的可视化软件工具。
它提供了一系列丰富的功能模块，以帮助用户创建和编辑各种类型的图表和图形。
首先，Visio提供了流程图功能模块。
通过流程图功能，用户可以创建和编辑各种类型的流程图，如程序流程图、业务流程图和数据流程图。
用户可以使用不同的图形符号和连接线来表示各个步骤和过程之间的关系和顺序。
此外，用户还可以添加文本和注释，以便更好地解释流程图的内容。
其次，Visio还提供了组织结构图功能模块。
这个功能模块允许用户创建和编辑组织结构图，以可视化展示一个组织的层次结构和关系。
用户可以使用不同的图形符号来代表不同的岗位和职位，并使用连接线来表示上下级关系和沟通渠道。
通过组织结构图，用户可以更清晰地了解组织的组成和运行方式。
此外，Visio还拥有网络拓扑图功能模块。
通过这个功能模块，用户可以创建和编辑网络拓扑图，以显示一个网络系统的物理连接和配置。
用户可以使用各种图形符号来表示交换机、路由器、服务器和终端设备等网络设备，并使用连接线来表示它们之间的连接和数据流动。
这样，用户可以更好地理解网络系统的结构和功能。
另外，Visio还提供了数据流图功能模块。
通过这个功能模块，用户可以创建和编辑数据流图，以描绘一个系统的输入、处理和输出过程。
用户可以使用各种图形符号来表示数据源、数据处理和数据目标，并使用连接线来表示数据的流动路径和转换过程。
数据流图可以帮助用户更好地理解系统的功能和运行方式。
最后，Visio还拥有平面布局图功能模块。
通过这个功能模块，用户可以创建和编辑平面布局图，以展示一个区域或场地的结构和布局。
用户可以使用各种图形符号来表示墙壁、家具、设备和人员等元素，并使用连接线来表示它们之间的关系和位置。
平面布局图可以帮助用户更好地规划和组织空间。
总之，Visio作为一种可视化软件工具，为用户提供了多种功能模块，以帮助用户创建和编辑各种类型的图表和图形。

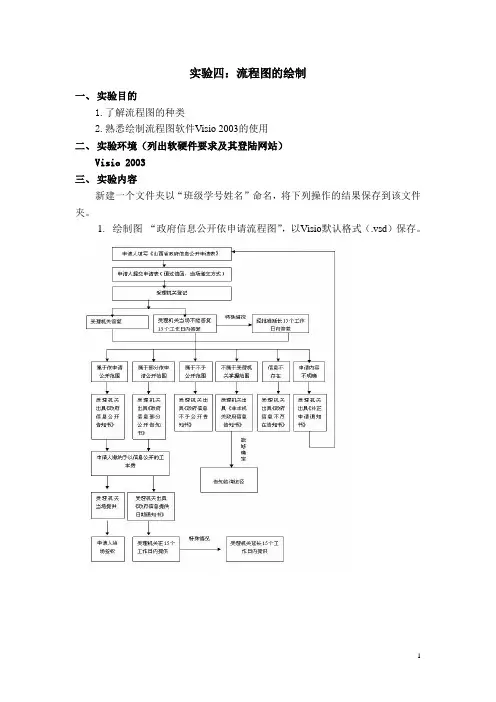

实验四：流程图的绘制一、实验目的1.了解流程图的种类2.熟悉绘制流程图软件Visio 2003的使用二、实验环境（列出软硬件要求及其登陆网站）Visio 2003三、实验内容新建一个文件夹以“班级学号姓名”命名，将下列操作的结果保存到该文件夹。
1.绘制图“政府信息公开依申请流程图”，以Visio默认格式（.vsd）保存。
2.绘制图“行政审批系统业务流程图”，以图形交换格式（.gif）保存。
3.将第1题图的最后一步“办理税务手续”，超链接到第2题图（插入→超链接）。
提示： 1. 文件→形状→流程图，可以加载需要的流程图模具。
一般用到（SDL、混合、基本流程图）2.CTRL键按下，单击滚轮可以调整画布的大小，也可以通过常用工具栏上的百分比来调整。
3.切换鼠标指针时，可以使用“指针”工具来切换当前鼠标状态。
4.Shift 按下，可同时选多个图形，指针放中间，这些图形可以一起移动。
5.连接线画好之后，可以通过右键（格式→线条）设置线的样式，使线形、端点等发生改变。
6.通过工具→加载项→其他Visio方案→给形状编号。
7.要在连接线上写字，直接双击线即可，要在线外写字可以使用文本工具。
8.默认两条线交叉为拱形，可以通过右键→格式→行为→连接线→跨线→添加，选择“从不”，就变成直线了。
9.绘制时先绘所有的图形再绘图形之间的连线。
10.使用Visio绘制的图形，可以直接复制到word文档中，需要修改时双击可以跳转到Visio界面，修改完关闭又回到word界面。
四、作业自行绘制以上三个图。
软件开发中的常用架构图目录一、背景 (3)二、软件架构图的作用 (3)三、不同流程中适合运用的图 (4)四、实际架构图的运用 (14)五、结语 (15)一、背景大家在从事软件开发领域工作时间有一段时间之后，就开始有画图的意识，不管是懵懂的学别人还是想更好的让其它人理解自己的一个观点。
所谓“一图胜千言”，我们身处于软件开发这个水很深且要求精确的复杂领域里，要想把事情做好，最基本的是要把事情想明白，其次还要让相关的人能够明白你要说的东西，进行协作。
特别对于一位架构师来说，能否画得一手好图尤其重要，因为相关的干系人数较多，要让不同领域的人能够达成一个统一的认识，是一件不太容易但也是必须要做好的事情。
二、软件架构图的作用软件开发涉及的流程是：需求--> 开发--> 测试--> 发布上线。
作图本身是个设计的工作，是个前期工作。
那么从软件开发的整个生命周期来说，用到的图的地方是在前期的需求、开发阶段较多。
在软件开发这个非常抽象的领域，只要涉及到多人协作，那么通过文字来进行交流叙述是非常晦涩难懂的，需要沟通好几遍才能理解达成一致也是比较常见的情况。
那么我们画图，就是为了把不适合用言语表述的内容通过作图的方式呈现出来，让相关协作者有一个共同的具象的参照物。
这个参照物可以有它的额外价值，是对软件长期价值的延伸，一份一致、清晰的设计图，可以给后续的软件迭代提供非常有帮助的决策依据。
当然保证设计图与系统的一致本身也是件费精力的事情。
三、不同流程中适合运用的图1. 用例图用例图是UML交互图中的一种，是指由参与者（Actor）、用例（Use Case），边界以及它们之间的关系构成的用于描述系统功能的视图。
用例图（User Case）是外部用户（被称为参与者，一般为软件的面向用户）所能观察到的系统功能的模型图。
适用场景：当新做一个产品或者功能的时候，首先需要明确核心方向，用例图就是整理这个核心方向的工具。
软件流程图规范软件流程图（Software Flowchart），是一种用来表示算法、计算机程序或者系统流程的图示方法。
软件流程图具有直观、简洁、易于理解的特点，被广泛应用于软件开发、项目管理、系统设计等领域。
为了确保软件流程图的准确性和规范性，下面我将介绍一些软件流程图的规范。
一、基本符号软件流程图主要由基本符号构成，这些符号代表了不同的操作和判断。
常用的基本符号如下：1.矩形框：表示操作或处理的步骤。
2.菱形框：表示一个判断，通常是一个条件，根据判断结果选择不同的路径。
3.箭头线：表示不同步骤之间的执行顺序或流向。
4.直线：表示正常的流程控制。
5.椭圆框：表示开始或结束的点。
二、规范要求1.图形简洁明了：流程图应该尽量简洁明了，避免过多的细节和冗余。
2.符号使用规范：应该正确使用和组合不同的符号，确保流程图的逻辑正确。
3.步骤正确有序：流程图中的每个步骤应按正确的顺序排列，确保流程的连贯性。
4.判断条件清晰准确：判断条件应该清晰准确，能够根据不同的条件选择正确的路径。
5.连接线连贯不交叉：不同的步骤之间的连接线应连贯不交叉，避免歧义和混乱。
6.注释说明详细：流程图中的注释应详细说明每个步骤的功能和作用。
7.图形间距一致：各个图形之间的间距应保持一致，整个流程图看起来整齐美观。
8.标签字体规范：标签字体应使用统一的字号和字体，保证图形的可读性。
三、示例以下是一个示例的软件流程图：开始 -> 输入数据 -> 数据处理 -> 数据判断 -> 判断条件1 -> 执行步骤1 -> 执行步骤4 -> 结束-> 判断条件2 -> 执行步骤2 -> 执行步骤3 -> 结束在这个示例中，开始和结束使用椭圆框表示，输入数据、数据处理、数据判断和执行步骤使用矩形框表示，两个判断条件使用菱形框表示，箭头线表示不同步骤之间的执行顺序或流向。
四、总结软件流程图作为一种常用的图示方法，为软件开发和项目管理提供了直观、简洁、易于理解的工具。
软件功能流程图
软件功能流程图是用来描述软件的具体功能和流程的图形化工具。
它是软件开发中非常重要的一部分，可以帮助开发者清楚地理解软件的功能和流程，并在开发过程中指导开发工作的进行。
一、软件功能流程图的定义
软件功能流程图是一种图示工具，用于描述软件中各个模块之间的功能关系和执行的流程。
它以图形、符号和文字等形式呈现，以便于开发者和使用者理解软件的运行过程。
二、软件功能流程图的要素
1. 软件模块：软件功能流程图将软件分为多个模块，每个模块代表一个特定的功能或处理过程。
2. 输入/输出：在软件的流程图中，需要明确指定每个模块的输入和输出数据。
3. 软件流程：软件的流程通过箭头标注来表示，箭头的方向表示数据的流向和处理顺序。
三、软件功能流程图的步骤
1. 定义软件的目标：首先，需明确软件的目标和功能，这有助于确定软件的模块划分和流程设计。
2. 划分模块：根据软件的功能需求，将软件划分为多个模块，并确定每个模块之间的关联关系。
3. 设计流程：为每个模块设计具体的流程，包括输入、处理和输出的过程。
4. 绘制软件功能流程图：根据上述设计，用图形、符号和文字来表示软件的功能和流程。
5. 优化流程：根据实际需求和用户反馈，对软件的功能和流程进行调整和优化。
四、软件功能流程图的示例
假设我们要开发一个学生成绩管理系统，包括学生信息的输入、查询和修改功能，以下是该软件的功能流程图示例：
1. 输入学生信息：用户输入学生的姓名、学号和成绩等信息。
2. 存储学生信息：将输入的学生信息存储在数据库中。
3. 查询学生成绩：用户输入学号后，系统从数据库中查询对应的学生信息并显示。
4. 修改学生成绩：用户输入学号后，系统从数据库中查询对应的学生信息，并可以对学生的成绩进行修改。
5. 输出学生信息：根据用户的操作，将修改后的学生信息输出到显示界面。
6. 结束程序：用户退出程序。
以上流程图描述了学生成绩管理系统的整个功能流程，通过图形和文字的组合，清晰地展示了每个模块之间的数据流动和操作顺序。
总结：
软件功能流程图是软件开发中非常重要的一环，它通过图形化的方式清晰地表示了软件的功能和流程。
通过软件功能流程图，开发者能够更好地理解软件的结构和逻辑，优化开发工作流程，并提高软件的质量和效率。
同时，用户也可以通过软件功能流程图快速了解软件的操作流程，使用软件更加方便。
因此，软件功能流程图对于软件开发和使用都起到了重要的作用。
