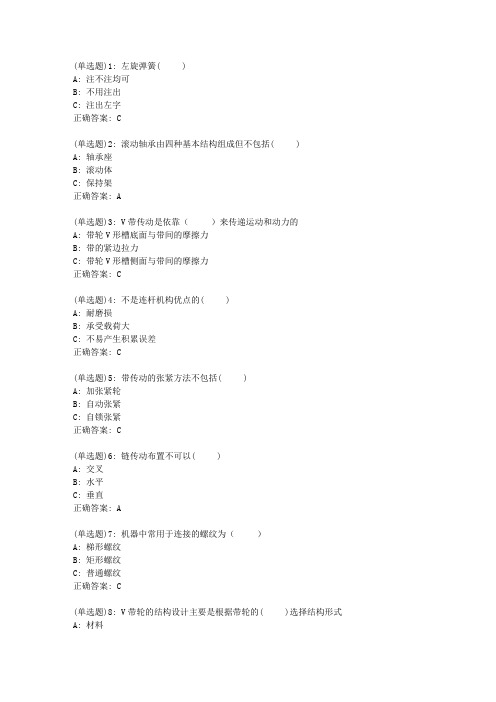

吉大《机械设计基础》在线作业二答卷

(单选题)1: 左旋弹簧( )
A: 注不注均可
B: 不用注出
C: 注出左字
正确答案: C
(单选题)2: 滚动轴承由四种基本结构组成但不包括( )
A: 轴承座
B: 滚动体
C: 保持架
正确答案: A
(单选题)3: V带传动是依靠（）来传递运动和动力的
A: 带轮V形槽底面与带间的摩擦力
B: 带的紧边拉力
C: 带轮V形槽侧面与带间的摩擦力
正确答案: C
(单选题)4: 不是连杆机构优点的( )
A: 耐磨损
B: 承受载荷大
C: 不易产生积累误差
正确答案: C
(单选题)5: 带传动的张紧方法不包括( )
A: 加张紧轮
B: 自动张紧
C: 自锁张紧
正确答案: C
(单选题)6: 链传动布置不可以( )
A: 交叉
B: 水平
C: 垂直
正确答案: A
(单选题)7: 机器中常用于连接的螺纹为（）
A: 梯形螺纹
B: 矩形螺纹
C: 普通螺纹
正确答案: C
(单选题)8: V带轮的结构设计主要是根据带轮的( )选择结构形式A: 材料。

《机械设计基础》试题七答案一、填空（每空1分，共20分）1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。

2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮。

3、 V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。

4、齿轮的加工方法很多，按其加工原理的不同，可分为范成法和仿形法。

5、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为双曲柄机构。

6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。

7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为__拉断。

二、单项选择题（每个选项0.5分，共20分）（）1、一对齿轮啮合时 , 两齿轮的 c 始终相切。

(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆（）2、一般来说， a 更能承受冲击，但不太适合于较高的转速下工作。

(A) 滚子轴承 (B) 球轴承 (C) 向心轴承 (D) 推力轴承（）3、四杆机构处于死点时，其传动角γ为A 。

（A）0°（B）90°（C）γ>90°（D）0°<γ<90°（）4、一个齿轮上的圆有 b 。

（A）齿顶圆和齿根圆（B）齿顶圆，分度圆，基圆和齿根圆（C）齿顶圆，分度圆，基圆，节圆，齿根圆（D）分度圆，基圆和齿根（）5、如图所示低碳钢的σ－ε曲线，，根据变形发生的特点，在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。

（A）oab（B）bc（C）cd（D）de（）6、力是具有大小和方向的物理量，所以力是 d 。

（A）刚体（B）数量（C）变形体（D）矢量（）7、当两轴距离较远，且要求传动比准确，宜采用。

(A) 带传动 (B)一对齿轮传动 (C) 轮系传动（D）螺纹传动（）8、在齿轮运转时，若至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动，则轮系称为 a 。

------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 代号为7310的滚动轴承的尺寸为（）A: 100B: 50C: 10正确答案：(单选题) 2: V带轮的结构设计主要是根据带轮的( )选择结构形式A: 材料B: 基准直径C: 传递功率正确答案：(单选题) 3: 带传动的张紧方法不包括( )A: 加张紧轮B: 自动张紧C: 自锁张紧正确答案：(单选题) 4: 在行星轮系中，轴线固定的齿轮称为（）A: 太阳轮B: 主动轮C: 从动轮正确答案：(单选题) 5: 不是凸轮机构优点的( )A: 耐磨损B: 承受载荷不大C: 实现各种复杂的运动规律正确答案：(单选题) 6: 铰链四杆机构，固定最短杆得( )A: 曲柄摇杆机构B: 双曲柄机构C: 双摇杆机构正确答案：(单选题) 7: 凸轮机构中的从动件推程若为等加速、等减速运动规律，则该机构从动件运动时（）A: 存在刚性冲击B: 存在柔性冲击C: 既存在刚性冲击也存在柔性冲击正确答案：(单选题) 8: 下列四种联轴器中，（）有良好的补偿综合位移的能力A: 十字滑块联轴器B: 套筒联轴器C: 齿式联轴器正确答案：(单选题) 9: 链传动多数用作水平轴间的传动。

两链轮中心的连线与水平面的倾斜角应尽量避免超过（）度------------------------------------------------------------------------------------------------------------------------------ A: 30B: 45C: 60D: 90正确答案：(单选题) 10: 梯形螺纹旋合长度不包含( )A: NB: SC: L正确答案：(多选题) 1: 螺纹的要素为( )A: 牙型B: 公称直径C: 线数D: 螺距和导程E: 旋向正确答案：(多选题) 2: 根据传动的布置情况，带传动主要可分为下列（）三种A: 开口传动B: 闭口传动C: 交叉传动D: 半交叉传动正确答案：(多选题) 3: 根据轴承承受的方向，轴承可分为（）A: 向心轴承B: 推力轴承C: 滑动轴承D: 滚动轴承正确答案：(多选题) 4: 机构按运动特性可分为A: 移动件B: 固定件C: 原动件D: 从动件正确答案：(多选题) 5: 通常螺杆传动中都是螺杆主动，作用在螺杆螺旋面上的法向力可以分解为以下（）三个相互垂直的分力A: 圆周力B: 轴向力C: 径向力D: 垂直力正确答案：(判断题) 1: 运转速度不均匀系数表示机械速度波动的程度，即角速度波动的幅度与平均角------------------------------------------------------------------------------------------------------------------------------ 速度之比( )A: 错误B: 正确正确答案：(判断题) 2: 螺纹紧固连接可分为螺栓联接、螺柱联接、螺钉联接等( )A: 错误B: 正确正确答案：(判断题) 3: 钢丝绳具有承受冲击能力较高，在任何方向均有挠性，运转平稳无噪声等特点（）A: 错误B: 正确正确答案：(判断题) 4: 平底从动件比较耐磨损，可承受较大载荷，是最常用的一种从动件（）A: 错误B: 正确正确答案：(判断题) 5: 联轴器分为刚性和弹性两大类（）A: 错误B: 正确正确答案：(判断题) 6: 最简单的制动器是闸带制动器（）A: 错误B: 正确正确答案：(判断题) 7: 摩擦棘轮工作原理为当星轮为主动件并顺时针回转，滚子被动楔紧，带动内环一起旋转 ( )A: 错误B: 正确正确答案：(判断题) 8: 螺杆传动的优点是传动效率高（）A: 错误B: 正确正确答案：(判断题) 9: 直齿圆柱齿轮的压力角我国标准规定是20度( )A: 错误B: 正确正确答案：(判断题) 10: 平面机构中的低副有转动副和螺旋副两种（）A: 错误B: 正确正确答案：(单选题) 1: 代号为7310的滚动轴承的尺寸为（）------------------------------------------------------------------------------------------------------------------------------ A: 100B: 50C: 10正确答案：(单选题) 2: V带轮的结构设计主要是根据带轮的( )选择结构形式A: 材料B: 基准直径C: 传递功率正确答案：(单选题) 3: 带传动的张紧方法不包括( )A: 加张紧轮B: 自动张紧C: 自锁张紧正确答案：(单选题) 4: 在行星轮系中，轴线固定的齿轮称为（）A: 太阳轮B: 主动轮C: 从动轮正确答案：(单选题) 5: 不是凸轮机构优点的( )A: 耐磨损B: 承受载荷不大C: 实现各种复杂的运动规律正确答案：(单选题) 6: 铰链四杆机构，固定最短杆得( )A: 曲柄摇杆机构B: 双曲柄机构C: 双摇杆机构正确答案：(单选题) 7: 凸轮机构中的从动件推程若为等加速、等减速运动规律，则该机构从动件运动时（）A: 存在刚性冲击B: 存在柔性冲击C: 既存在刚性冲击也存在柔性冲击正确答案：(单选题) 8: 下列四种联轴器中，（）有良好的补偿综合位移的能力A: 十字滑块联轴器B: 套筒联轴器C: 齿式联轴器正确答案：(单选题) 9: 链传动多数用作水平轴间的传动。

《机械设计基础2》试题样卷库(问答题答案)《机械设计基础2》试题样卷库（问答题答案）一、简答题1. 什么是机械设计的目标和内容？机械设计的目标是设计出满足特定功能和性能要求的机械产品。

其内容包括产品的结构设计、材料选择、工艺过程、性能评估等方面。

2. 请简述机械设计过程中的设计选择原则。

设计选择原则包括功能和性能要求优先原则、最小重量法则、强度和刚度要求原则、工艺性和可靠性原则、经济性原则等。

3. 什么是机械设计中的静力学基本原理？请列举其中的三个公式。

静力学基本原理是研究物体在静止或恒定速度平衡状态下受力分析的学科。

其中的三个公式包括受力平衡条件、杠杆定律和三角形合力条件。

4. 请简述机构设计中的并联和串联概念。

并联是指两个或多个零件或部件同时作用于同一物体，共同完成一定工作的机构形式。

串联是指两个或多个零件或部件依次连接、作用和相互传递动力的机构形式。

5. 请简述机械设计中的轴的选用原则。

轴的选用原则包括强度和刚度要求、转动精度和位置精度要求、基本荷载和工作条件、加工工艺和材料可供性等方面。

二、计算题1. 某机械零件由A、B两个子零件组成，并行工作。

子零件A的可靠性为0.98，子零件B的可靠性为0.99，请计算整个零件的可靠性。

整个零件的可靠性可以通过子零件的可靠性进行连续可靠性计算，即整体可靠性 = 子零件A的可靠性 ×子零件B的可靠性 = 0.98 × 0.99= 0.9702。

2. 一个分度盘齿轮机构由齿轮G1、G2和齿条组成，已知齿轮G1的模数m=4mm，齿轮G2的齿数Z2=25，齿条的运动速度v=20m/min，请计算分度盘齿轮机构的传动比。

分度盘齿轮机构的传动比可以通过齿轮齿数比来计算，即传动比 =齿轮G2的齿数Z2 / 齿轮G1的齿数Z1。

由模数公式m = π × (Z1+Z2) /(2 ×传动比)，可得传动比为：传动比= Z2 / (π × m) = 25 / (π × 4) ≈ 1.99。

吉大16春学期《机械设计基础》在线作业二满分答案一、单选题（共10 道试题，共40 分。

）V1. 中心距变化范围较大，载荷变化范围大，平均传动比准确是下列哪种传动型式的主要优点（A ）A. 带传动B. 齿轮传动C. 蜗杆传动D. 链传动2. 非周期性速度波动用(B )A. 飞轮调节B. 调速器调节C. 拨盘调节3. 角接触球轴承一般用于承受（A）A. 径向载荷和轴向载荷B. 双向的轴向载荷C. 径向载荷4. 在铰链四杆机构中，除机架和连杆外，其余两构件均为曲柄者称为（B）A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构D. 单摇杆机构5. 弹性滑动使从动轮圆周速度(A )主动轮圆周速度A. 低于B. 等于C. 高于6. 带传动的张紧方法不包括(C )A. 加张紧轮B. 自动张紧C. 自锁张紧7. 万向联轴器一般可以补偿两轴之间的（B ）A. 径向位移B. 角位移C. 综合位移8. 在行星轮系中，轴线固定的齿轮称为（A）A. 太阳轮B. 主动轮C. 从动轮9. 螺纹连接防松的根本问题在于（C）A. 增加螺纹连接的轴向力B. 增加螺纹连接的刚度C. 防止螺纹副相对转动10. 凸轮从动件的基圆为以理论轮廓线上( A)向径为半径所画出的圆A. 最小B. 最大C. 平均二、多选题（共 5 道试题，共20 分。

）V1. 根据零件结构形状的特点和用途，大致可分为( ABCD)A. 轴套类B. 轮盘类C. 叉架类D. 箱体类E. 板架类2. 齿轮传动的弯曲疲劳强度计算是针对（）失效形式；接触疲劳强度计算是针对（）失效形式BDA. 齿面胶合B. 轮齿折断C. 齿面磨粒磨损D. 齿面疲劳点蚀3. 根据轴承承受的方向，轴承可分为（AB ）A. 向心轴承B. 推力轴承C. 滑动轴承D. 滚动轴承4. 根据轴所起的作用与所承受的载荷，可分为（ABC ）A. 心轴B. 转轴C. 传动轴D. 主动轴5. 螺纹的要素为(ABCDE )A. 牙型B. 公称直径C. 线数D. 螺距和导程E. 旋向三、判断题（共10 道试题，共40 分。

吉大《机械制造技术基础》在线作业二答案1
刃倾角的功用之一是控制切屑流向，若刃倾角为负，则切屑流向为( )
A 流向已加工表面
B 流向待加工表面
C 沿切削刃的法线方向流出
正确答案：A
2
在机械加工中，完成一个工件的一道工序所需的时间，称为( )
A 基本时间
B 劳动时间
C 单件时间
D 服务时间
正确答案：C
3
单件小批量中，孔内的键槽应选用( )
A 铣键槽
B 车键槽
C 拉键槽
D 插键槽
正确答案：D
4 精度要求较高、工序较多的轴类零件其中心应选用( )型
A A
B B
C C
D D
正确答案：B
5
基准不重合误差的大小与( )有关
A 本道工序要保证的尺寸大小和技术要求
B 本道工序的设计基准与定位基准之间的位置误差
C 定位元件和定位基准本身的制造误差
正确答案：B
6
为了避免刨刀崩刃，刨刀的刃倾角应采用( )
A 较大的正值
B 零值
C 较大的负值
D 较小的负值
正确答案：C
7
插齿时，切削的主运动为( )
A 工件的转动
B 工件的退让。

吉大18春学期《机械设计基础》在线作业二-0004
基圆越( )，凸轮机构越紧凑
A:小
B:大
C:平均
答案：A
在行星轮系中，轴线固定的齿轮称为（）
A:太阳轮
B:主动轮
C:从动轮
答案：A
下面哪个不是同步带传动的优点（）
A:无滑动
B:张紧力小
C:制作简单
D:带的厚度小
答案：C
角接触球轴承一般用于承受（）
A:径向载荷和轴向载荷
B:双向的轴向载荷
C:径向载荷
答案：A
同步带属于啮合传动，故其传动比( )
A:周期变化
B:恒定
C:效率低
答案：B
普通螺纹的牙型符号是( )
A:B
B:Tr
C:M
答案：C
中心距变化范围较大，载荷变化范围大，平均传动比准确是下列哪种传动型式的主要优点（）
A:带传动
B:齿轮传动
C:蜗杆传动
D:链传动
答案：D
阿基米德蜗杆和蜗轮在中间平面上相当于直齿条和（）齿轮的啮合
A:摆线
B:圆弧曲线
C:渐开线
答案：C
下面哪个不是凸轮间歇运动机构的优点（）
A:运转可靠
B:工作平稳。

复习一、判断题（正确的打"，否则打X）（10分）1、齿轮机构连续传动条件是重合度A 1。

（“）2、半圆键是以上下面为工作面，它与平键一样具有定心好的特点。

（X ）3、斜齿轮的端面模数大于法面模数。

（X ）4、平面低副具有两个自由度，一个约束。

（X ）5、负传动是指两齿轮的变位系数x1+x2 v 0,即xlv 0,x2 v 0.（X ）6、从动件作正弦加速度运动时，加速度没有突变，不产生刚性和柔性冲击。

（X ）7、带传动产生弹性滑动的原因是载荷过大造成的、是不可避免的。

（X ）8、设计螺栓联接时，可以通过增加螺母的厚度来增加旋合圈数来提高联接强度。

（X ）9、机构具有确定运动的条件是其自由度F>0。

（X ）10、四杆机构中，有曲柄存在时，曲柄一定是最短的构件。

（X ）二、选择题（6分）1、带轮槽楔角可能是（D度。

（带的楔角是40度）a 、40b 、41c 、42d 、382、对于频繁正反转的轴，用公式M e二.M 2（〉T）2计算当量弯矩，式中：•应为（C ）。

a、： ~0.3 b 、：胡.6 c 、：V3、电机是（D ）。

a、构件b 、零件c 、机构d 、机器4、标准直齿圆柱齿轮m=3, a =20° ,ha * =1,C * =0.25,齿数Z=（ D）时不会根切。

a、14 b 、15 c 、16 d 、175、机构中，两构件通过曲线接触，构成（A ）。

a、高副b 、回转副c、移动副d、低副6、用于传动的螺纹，可双向受力，定心性较好，且牙根强度较高的标准螺纹是（ B ）。

a、三角形b、矩形c、梯形d、锯齿形三、简答题（36分）1、与带传动相比，链传动具有哪些优缺点？与带传动相比，链传动没有弹性滑动和打滑，能保持准确的平均传动比；需要的张紧力小作用在轴上的压力小，可减少轴承的摩擦损失；结构紧凑；能在温度较高，有油污等恶劣环境条件下工作。

与齿轮传动相比，链传动的制造和安装精度要求较低；中心距较大时其传动结构简单。

吉大15春学期《机械制造技术基础》在线作业二单选题判断题多选题一、单选题（共10 道试题，共40 分。

）1. 在生产中批量越大，则准备与终结时间摊到每个工件上的时间( )A. 越少B. 越多C. 与生产批量无关-----------------选择：A2. 在机械加工中直接改变工件的形状、尺寸和表面质量，使之成为所需零件的过程称为( )A. 生产过程B. 工艺过程C. 工艺规程D. 机械加工工艺过程-----------------选择：D3. 插齿时，切削的主运动为( )A. 工件的转动B. 工件的退让C. 工件径向直线移动D. 插齿刀的上下往复直线运动-----------------选择：D4. 避免积屑瘤的产生的主要措施包括( )A. 采用热处理，提高工件的塑性B. 减少刀具的前角C. 采用很高或很低的切削速度D. 避免使用切削液-----------------选择：C5. 加工材料塑性越大，前角应取( )的值A. 相对较大B. 相对较小C. 任意取-----------------选择：A6. 为了增加刀头强度，断续粗车时应选用( )值的刃倾角A. 正值B. 负值C. 零值D. 较小的正值-----------------选择：B7. 变速箱箱体（材料为铸铁）上的传动轴的轴承孔，60J7，Ra0.8?m，精加工应采用( )A. 拉B. 精铰C. 精镗-----------------选择：C8. 刀具耐用度是指( )A. 刀具从使用到报废实际进行的切削时间B. 刀具从使用到报废所经过的总时间C. 两次刃磨之间实际进行的切削时间D. 两次刃磨之间所经过的总时间-----------------选择：C9. 目前生产中，加工较大面积的平面，常采用( )A. 牛头刨床刨平面B. 用三面两刃刀在卧式铣床上铣平面C. 用端铣刀在立式铣床上铣平面D. 在卧式车床上，车平面-----------------选择：C10. 零件在加工过程中不允许出现的情况是( )A. 完全定位B. 欠定位C. 不完全定位-----------------选择：B吉大15春学期《机械制造技术基础》在线作业二单选题判断题多选题二、判断题（共10 道试题，共40 分。

《机械设计基础》第二次作业答案第一篇：《机械设计基础》第二次作业答案《机械设计基础》第二次作业一、填空题1、常用间歇运动机构有棘轮机构、槽轮机构和不完全齿轮机构。

2、在国家标准中，规定普通螺纹的牙型角为60 度，公称直径指的是螺纹的_大径_。

3、螺旋传动是依靠由螺杆和螺母组成螺旋副传递运动.4、螺纹“M12×1.5LH”的含义是_公称直径12mm、螺距1.5mm的单线左旋普通螺纹。

5、普通V带按截面尺寸由小到大的顺序分为Y、Z、A、B、C、D、E七种类型。

6、带传动采用张紧轮的目的是提高带的初拉力。

二、选择题1、带传动主要是依靠（B）来传递运动和功率的，（A）带和两轮之间的正压力（B）带和两轮接触面之间的摩擦力（C）带的紧边拉力(D)带的初拉力2、在载荷较大的带传动中，若希望价格便宜些，则应优先选用（B）(A)圆带 B．多楔带 C．V带 D．平带3、带传动中，带轮直径越大，带的弯曲应力就越（B）。

(A)大(B)小4、采用螺纹联接时，若被联接件总厚度较大，且材料较软，在需要经常装拆的情况下宜采用___ B ___。

(A)螺栓联接(B)双头螺柱联接(C)螺钉联接5、属于螺旋传动的是（C）(A)滑板和导轨移动(B)铰链转动(C)螺杆和螺母的相对转动三、判断题1、V带的包角限制在α≥1500。

（X）2、在同样条件下，V带截面尺寸大则传递的功率就小。

（X）3、若被联接件总厚度不厚，在需要经常装拆的情况下宜采用螺栓联接（√）4、机床的丝杆常用梯形螺纹。

（√）5、槽轮机构的槽数z应大于或等于3。

（√）四、计算题1、答题要求：已有答题过程，只要求在划线处填空。

如下图，已知气缸与缸盖的螺栓联接中，根据紧密性要求，缸盖与缸体间采用橡胶垫圈密封，气缸内径D=200mm，气缸工作压力p=1.2Mpa , 若螺栓数目z=10,，螺栓所受拉力F及残余预紧力F0/ =1.8 F。

若螺栓选用30号钢，试确定螺栓直径。
