钻孔灌注桩安全工程技术交底记录表三级）安全技术交底1、 熟悉和分析施工现场的地质、水文资料、施工现场环境，排查清施工区域内的地下管线（管道、 电缆）、地下构筑物、危险建筑等的分布情况。
本工程危险源包括：高空坠落、物体打击、触电、 机械伤害、坍塌、中毒、火灾、职业病等。
2、 进入施工现场必须严格遵守安全操作规程和安全生产纪律。
3、 特种作业人员必须持证上岗，操作证过期未年审不准进行施工作业。
4、 施工期必须对机械设备进行检查、维修、保养。
5、 严格执行首件制，首件工程结束后，编制首件工程总结报告。
6、 主要工艺流程：现场调查T 测量放线及定桩位T 配制泥浆T 开挖地面表层土埋设钢护筒T 检查桩中心轴线T 钻机就位及钻进T 成孔检查T 清孔T 吊放钢筋笼T 安装砼导管T 灌筑水下砼T 桩头 处理T 桩成品检测、验收。
7、 排桩护桩由专职测量人员采用全站仪桩位采用坐标法进行实地放样，禁止 GPS 放样，避免桩位 出现较大偏差。
8、 施工采用旋挖钻成孔， 泥浆护壁。
泥浆相对密度、粘度、含砂率、 胶体率、PH 各项指标参照《公 路桥涵施工技术规范》（JTG/TF50-2011 ）中的规定。
9、 泥浆配制前在泥浆池底部和四周铺设塑料布，防止泥浆渗漏。
钻孔过程中每进尺 5—10米时测 定泥浆各项技术指标，不满足要求时及时调整，保持各项指标符合要求。
10、 挖2倍孔体积的泥浆池，完善孔口四周排水系统，做好泥浆池和孔口的围护。
11、 钢护筒埋置高出施工地面 0.3m 。
12、 钻孔机械就位后，应对钻机及配套设备进行全面检查。
钻机安设必须平稳、牢固。
13、 开始钻孔作业，钻进时应先慢后快，开始每次进尺为 40-50cm ，确认地下是否不利地层，进尺5米后如钻进正常，可适当加大进尺，每次控制在70-90cm 。
编号：JD-001旋挖灌注桩14、 用检孔器检测孔径和孔的竖直度，检孔器为钻孔桩钢筋笼直径加 100mm 不得大于钻头直径）， 长度为4~6倍外径。
三级安全技术交底记录交底摘要：桩基础施工一、编制依据《公路桥涵施工技术规范》(JTJ 041-2000)《公路桥涵地基与基础设计规范》 (JTG 3363—2019)《公路工程质量检验评定标准》(JTGF80/1-2004)二、适用范围适用于福银高速中水河互通工程ZSHDG-1。
三、交底内容1、施工准备1.1、先清除地表杂物，整平场地，如遇软土，必须进行处理，确保钻机安放平稳牢固，在施工钻进中不产生倾斜。
1.2、在浅水中钻孔时，采用筑岛法施工。
根据钻机的大小和吊装钢筋笼的场地要求确定筑岛的范围，要求在埋护筒的位置必须用黏土并压实。
1.3、沉淀池和泥浆池，应根据场地合理布置，严禁随意开挖。
2、护简制作和埋设要求2.1、护简采用 10mm 钢板加工，并且保证坚实不漏水，采用反循环钻成孔时护筒的内径大于所施工孔径 20-40cm。
2.2、护筒埋设高出施工水位或地下水位2.0m,并高出施工地面 0.3m。
2.3、护简的埋设还应符合下列规定:在岸滩上、黏性土、粉土不小于 2m，,当表层土松软时，将护简埋置在较坚硬密实的土层中至少1m。
2.4、筑岛施工时，护筒埋入河床以下 1.0m，如果地质条件不良，应加深埋设。
2.5、护筒顶面位置允许偏差为5cm，斜度为1%。
3、反循环钻机钻孔施工3.1、钻机就位前，对主要机具及配套设备进行检查、维修。
3.2、钻孔前按照每根桩钻进技术交底书写在板面上挂设在钻台上。
3.3、开钻时宜低挡慢速钻进，钻至护筒以下1米后再以正常速度钻进。
使用反循环钻机钻孔，应将钻头提离孔底20厘米，待泥浆循环通畅后方可开钻。
3.4、钻进过程中及时滤渣，同时经常注意地层的变化，在地层的变化处均应捞取渣样，判断地质的类型，记入记录表中，并与设计提供的地质剖面图相对照，钻渣样应编号保存，以便分析备查。
3.5、经常检查泥浆的各项指标。
3.6、开始钻进时，适当控制进尺，使初期成孔竖直、圆顺，防止孔位偏心、孔口坍塌3.7、当钻孔深度达到设计要求时，对孔深、孔径、孔位和孔形等进行检查，确认满足设计要求后，报项目工程部人员检验并经现场监理工程师认可后方可进行提钻、孔底清理和灌注水下混凝土的准备工作。

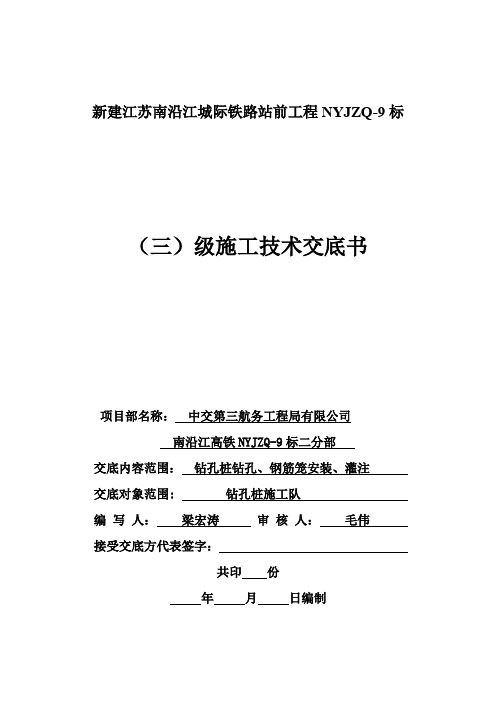

新建江苏南沿江城际铁路站前工程NYJZQ-9标（三）级施工技术交底书
项目部名称：中交第三航务工程局有限公司
南沿江高铁NYJZQ-9标二分部
交底内容范围：钻孔桩钻孔、钢筋笼安装、灌注
交底对象范围: 钻孔桩施工队
编写人：梁宏涛审核人：毛伟
接受交底方代表签字：
共印份
年月日编制
中交三航局第三工程有限公司
正循环钻孔灌注桩施工技术交底
按照探笼能够下放至孔底为验收标准。
探孔器构造示意图如下：
⑦二次清孔
钻孔检验合格后即成孔方可起钻、下钢筋笼和导管。
钢筋笼和导管安装到位后，灌注混凝土前再次检查孔底的沉渣厚度、泥浆各项指标，符合要求方可安装料斗进行混凝土灌注。
如不符合进行二次清孔，沉渣厚度超标采用反循环系统清渣，泥浆性能指标超标采用正循环换浆，直至沉渣厚度、泥浆各项指标符合要求后，方可安装料斗进行混凝土灌注。
⑧钻孔桩钻孔允许偏差和检验方法
序号项目允许偏差检验方法
1
护
筒顶面中心位置50mm
全站仪或
JPS
2 倾斜度1％
吊线尺量检查
3 孔位中心50mm
全站仪或JPS
4 倾斜度1％孔规
5 孔深不小于设
计值
测绳
6 孔径不小于设
计值
孔规
编号：。
钻孔灌注桩施工技术交底工程名称：分部工程名称：（地基与基础）钻孔灌注桩一、施工准备1、熟悉图纸，收集地形、地质、水文资料，核对现场施工情况。
2、进行场地踏勘，对既有架空电线、地下电缆、给排水管道等设施，如果妨碍施工或对安全操作有影响，应采取清楚、改移、保护等措施妥善处理。
3、按照基线控制网及桥墩设计坐标，用全站仪精确放出桩位，加设护桩。
4、平整场地，清除杂物，更换软土，夯填密实。
钻机不宜直接置于不坚实的填土上，以免产生不均匀沉陷。
根据施工组织设计，合理安排泥浆池、沉淀池的位置。
5、测设桩位测量地面及护筒高程，确定钻孔深度。
6、架设电力线路。
配备合适的变压器或柴油机。
7、组织材料、设备进场。
二、施工流程图三、施工工艺1、埋设护筒护筒的埋设深度应根据设计要求或桩径及水文地质情况确定，一般情况埋置深度宜为2-4m，壁厚4mm，护筒内径比桩直径大20-40cm，护筒高度高出地面30cm。
采用挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实，护筒顶高出地面30cm，埋设时位置要准确，护筒要竖直。
护筒中心竖直线应与桩中心线重合，平面允许误差50mm，竖直线倾斜不大于1%，护筒顶部焊加强筋和吊耳，开出水口，钻进过程中要经常检查是否发生偏移和下沉，并及时纠正。
2、配制泥浆为保证易液化坍塌砂质层的成孔质量和最终能将孔底清理干净，对泥浆的比重与粘度制定严格的指标，泥浆配和比为水：膨胀土：粘土 = 1000： 100：60。
配制的泥浆比重为1.06-1.10；粘度18-22Pa. $；含砂率0.3%-0.5%； PH 值8-10，胶体率95%-98%；静切力1.1-1.3；失水率13-15ml。
泥浆的好坏是成孔质量的重要保证之一，配置了高质量的泥浆，在长期停钻的情况下，沉积物很少。
此外，优质的泥浆可使孔壁形成一层粘性好、密度大渗透性差的泥皮，这层泥皮可防止孔内泥浆外渗，大大减缓孔内水头降低的速度，这也是使孔壁稳定的有效措施。
技术交底记录（三级）单位名称：钻孔桩施工工艺框图2、施工准备(1)施工前对图纸进行会审，明确设计要求，分析桩位地质情况，确定施工通道；(2)根据钻孔桩分项工程施工图纸，提供钢筋、水泥、砂、碎石等材料计划，提出混凝土配合比使用计划；(3)做好原材料检测试验，混凝土配合比试验；(4)场地准备：清除场地杂物，填筑作业层，整平夯实。
挖设泥浆池，建立良好的泥浆循环系统，泥浆应有足够的位置存放。
(5)根据复测成果，布设施工加密控制网并进行测量放样，钻孔桩位采用全站仪进行放样，其精度能满足一级公路测量规范和钻孔桩施工规范要求。
放样完后，及时报测量监理复核，合格后方可埋设护筒，钻机就位施工。
3、埋设护筒我部护筒采用厚度10mm的钢板制作成整体钢护筒，直径为1.8m比设计桩径大20cm、验孔器示意图(单位mm)成孔孔位中心位置检查应恢复孔位中心点，采用尺量测定沿线路方向和垂直线路方向位置偏差。
成孔倾斜度检测采用笼式验孔器检测法。
检孔器需监理检验合格后才能使用。
7、清孔(1)钻孔达到设计要求的深度后，按规范对成孔进行质量检查、孔深、孔径符合要求后进行清孔。
(2)清孔大部分靠循环泥浆泵清孔。
(3)清孔注意事项：①清孔不得用加深孔底深度的方法代替清孔，注意向孔内补浆，保持孔内水头，防止坍孔。
②清孔后孔底沉渣厚度摩擦桩不大于150mm，端承桩不大于50mm。
③钻孔充许偏差见下表。
钻孔桩钻孔允许偏差序号项目规定值或允许偏差1 孔径（mm）不小于设计桩径2 孔深（mm）不小于设计规定3 孔位中心偏心群桩（mm）100 单排桩（mm）504 倾斜度1% 15 沉淀厚度（mm）摩擦桩≤150mm，端承桩≤50mm6 清孔后泥浆指标相对密度：1.03～1.10；黏度：17～20Pa.s；含砂率：＜2%；胶体率：＞98%(4)清孔标准：灌注水下砼前，应检查泥浆比重及沉渣厚度，孔内排出的泥浆手摸无2～④.主筋在制作前，对弯曲主筋进行基本调直，清除钢筋表面的污垢、锈蚀等，按钢筋笼翻样图长度下料。
技术、安全、环保交底记录
D—桩孔直径（m）
H1—桩孔底至导管底端间距一般为0.4m
H2—导管初次埋置深度（m）
d---导管内径（m）
h1—孔内砼达到埋置深度H2时，导管内砼柱平衡导管外压力所需高即h1=HwΥw/ΥC
Hw－井孔内砼面以上泥浆的深度（m）
Υw－井孔内泥浆的重度（KN/m3）
ΥC－砼拌和物的重度（取24 KN/m3）
按导管离孔底0.4m，首次砼浇注导管埋深1.0m计算，灌注时见封底混凝土计算表。
灌注过程中，技术人员应及时测量孔内砼面的标高，以便调整埋管深度。
导管埋深控制在2～6米。
灌注应连续进行，中途不得中断，并尽量缩短拆除导管的时间。
砼应徐徐灌注，防止在砼中产生高压气囊，影响砼的密实度。
灌注过程中保持孔内水位高度，防止发生塌孔、缩孔。
在提升导管过程中，要轻拉慢提，速度适中，切忌猛提导管，避免碰挂钢筋笼，造成卡管或钢筋笼上浮。
当砼灌注至距桩顶4～6m时，砼的坍落度调为规范要求内的较小值。
当砼灌注至接近设计标高时，工地值班技术人员要准确计算所需砼的数量，通知拌和站按需供应，以免造成浪费。
灌筑的桩顶标高比设计高出50-100cm（根据地质可适当增加高度，保证质量），以保证在剔除浮浆后的桩顶高程符合设计要求。
五、旋挖钻孔主要工序及注意事项。
完整版)钻孔灌注桩施工技术交底本文是一份钻孔灌注桩施工技术交底记录，记录了施工前的准备工作和施工过程中的具体步骤。
首先，施工前需要做好各种管线标识及防护，确保地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已处理完毕。
同时，各项临时设施也需要准备就绪，如照明、动力、通风、安全设施等。
其次，需要平整场地，用建筑垃圾等硬化，把桩基位置垫平，夯填密实，使机械顺利进场，并保证在施工中钻机的稳定。
钻孔场地在陡坡时，应挖成平坡。
如有困难，可用排架或枕木搭设工作平台。
然后进行施工放样，作业队配合测量组按设计图纸定出孔位和护桩。
经检查无误后，由施工队埋设十字护桩，十字护桩必须用砂浆或混凝土进行加固保护，以备开挖过程中对桩位进行检验。
同时，需要选定合适位置挖好泥浆池，一般2个墩位共用一个泥浆池。
施工工艺见钻孔灌注桩工艺流程图。
具体步骤包括：埋设护筒、凿桩头、桩基检测、测孔深、孔径、钢筋笼制作、清理、检查、制作护筒、钻头调整、挖埋护筒、钻机就位、钻进、中间检查、终孔、清孔、测孔、安放钢筋笼、安放导管、二次清孔、灌注混凝土、挖泥浆池、沉淀池、泥浆制备、泥浆循环、滤碴、补浆、测指标、注清水、换泥浆、测比重等。
最后，需要制作混凝土试件，测量混凝土面高度和导管。
同时，需要检查泥浆比重及沉渣厚度，并填表格，监理工程师签字认可。
钻孔灌注桩施工技术交底本记录表由施工单位填写，交底单位和接受交底单位各保存一份。
对于分项工程施工技术交底，需要在“分项工程名称”栏中填写，其他技术交底则可以不填写。
工程名称：新建唐山北站至唐山站铁路客车线工程施工单位：XXX交底提要：钻孔灌注桩施工2．钻机就位在技术人员用全站仪放出的中心桩位之后，经监理工程师复查确认无误后，安装钻机。
在钻机就位前，需要检查钻机上方和周边是否有电线或障碍物，确认无误后方可进行下一步工序施工。
在钻机就位前，还需要检查钻孔前的各项准备工作，包括主要机具设备的检查和维修。
底座和顶端应平稳，不得产生位移或沉陷。
钻孔灌注桩技术交底一、工程概述本次施工项目中，钻孔灌注桩将作为重要的基础支撑结构。
钻孔灌注桩具有承载力高、稳定性好、适应性强等优点，在各类建筑和桥梁工程中得到广泛应用。
二、施工准备1、技术准备（1）熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求。
（2）制定施工方案，明确施工工艺流程、施工方法、质量控制标准和安全措施。
（3）进行技术交底，确保施工人员掌握施工要点和技术要求。
2、材料准备（1）钢筋：钢筋的品种、规格、质量应符合设计要求，并有出厂合格证和检验报告。
（2）水泥：宜采用普通硅酸盐水泥，强度等级不低于 425 级，并有出厂合格证和检验报告。
（3）砂：宜采用中砂，含泥量不大于 3%。
（4）石子：宜采用碎石，粒径 5～40mm，含泥量不大于 2%。
（5）水：宜采用饮用水。
3、机械设备准备（1）钻孔设备：根据地质条件和桩径大小，选择合适的钻孔机械，如旋挖钻机、冲击钻机等。
（2）钢筋笼制作设备：电焊机、钢筋切断机、钢筋弯曲机等。
（3）混凝土浇筑设备：混凝土搅拌车、混凝土输送泵、导管等。
4、场地准备（1）平整场地，清除杂物，修筑施工便道。
（2）设置泥浆池和沉淀池，保证泥浆循环和排放。
三、施工工艺流程1、测量放线根据设计图纸，使用全站仪或 GPS 定位仪进行桩位测量放线，确定桩位中心，并设置护桩。
2、埋设护筒（1）护筒采用钢板制作，内径比桩径大 200～400mm。
（2）护筒埋置深度应根据地质情况确定，一般为 2～4m，护筒顶面高出地面 300mm 以上。
（3）护筒中心与桩位中心偏差不大于 50mm，倾斜度不大于 1%。
3、钻机就位（1）钻机安装应平稳、牢固，确保在施工过程中不发生倾斜和位移。
（2）调整钻机垂直度，使钻杆垂直于地面。
4、钻进成孔（1）根据地质条件选择合适的钻进参数，如钻进速度、泥浆比重等。
（2）在钻进过程中，应及时补充泥浆，保持孔内泥浆面高度。
（3）经常检查孔径、孔深和垂直度，发现偏差及时调整。
