UGPOST中英文单词大意

ug 加工中英文对照表Aactivation range 自动进刀范围add transition points增加转换点addarcs 加圆弧additional passes 附加轨迹allow oversize tool 允许偏大刀具append 追加approach 趋近刀轨approach maker 趋近标记approach maker 趋近标记arc center probe 探头弧心area milling 区域铣削at angle to ds 与驱动面成角度at angle to ps 与零件面成角度auxfun 辅助功能avoid 避让avoidance geometry 避让几何体away from line 远离参考线away from point 远离参考点Bbandwidth 带宽barrel cutter 鼓形刀blank boundary 毛坯边界blank distance 毛坯距离blank geometry 毛坯几何体blank stock 主坯余量blank 毛坯block 块（程序块）blind hole 盲孔boundary face center 边界面的中心bottom regions 底面区域boundaries 边界boundary approximation 边界近似(增加沿边界优削刀轨) boundary face 边界面boundary 边界break chip 断削钻Ccavity型腔cavity layout型腔模布局cam customization cam 用户化cam object cam 对象case 情形cavity mill 型腔铣cclw 逆时针check boundary 检查边界check geometry 检查几何体circular feed rate compensatiori 圆弧进给速度补偿circular-perp to ta 在垂直于刀具的平面输出圆弧插补circular-par to ta 在平行于刀具的平面输出圆弧插补clamp 夹紧cleanup geometry 清理几何体cleanup corners 清理拐角clearance plane 安全平面climb cut 顺锐closed 封闭clsf actions 刀具位置源文件作用clsf manager 刀具位置源文件管理器clsf (cutter location source file)刀具位置源文件clw 顺时针cnc 计算机数字控制cone椎体cool 冷却core 型芯combine bodies构造实体collision check 碰撞检查concave comer 凹拐角configuration 配置constant 常量corner rough 轮廓粗加工contact (tool position)接触(刀具位置〉continuous path motion 连续刀轨运动control points 进刀控制点conventional cut 逆镜convex comer 凸拐角coolant off 冷却液关coolant on 冷却液开comer and feed rate control 拐角及其进给速度控制comer angle 拐角curve，directrix 曲线，准线curvel point drive 曲线和点驱动customizing 客户化custom command 自定义后处理命令cut angle 切削角cut area 切削区域cut depth 切削深度cut level 切削层cut method 切削方法cut order 切削顺序cut region 切削区域cut region start point 切削区域起始点cut step 切削步距cut 切削cutter compensation 刀具补偿cutter diameter compensation 刀具直径补偿cutter length compensation 刀具长度补偿cutting 切削参数cutting move 切削运动cycle definition events 固定循环定义事件cycle events 固定循环事件cycle move events 固定循环运动事件cycle parameter 固定循环参数cycle parameter set 固定循环参数组cycle 固定循环Ddatum axis创建基准轴datum plane创建基准面default 默认值definition file elements 定义文件要素definition file 定义文件depth first 深度优先depth offset 深度偏置display maching tool 显示机床directional steep 指向陡峭面drill 钻孔drilling tool 钻头drive curve lathe 驱动曲线车削drive method 驱动方法dual4axis on drive 双四轴于驱动面上dual 4axis on part 双四轴于零件面上dumb objects 关联对象dwell 暂停时间Eedge patch 边界修补edge blend边倒圆edit transition objects编辑转换对象ejector pin顶出杆eject pin post process剪堆杆encrypt output 加密输出end-of-path commands 刀轨结束命令engage l retract 进刀/退刀方法engage motion 进刀运动engage 进刀environment 环境ejector pin顶出杆eject pin post process剪堆杆event 事件event generator 事件生成器event handler 事件处理器exclude face 排除的面ext. tan 相切延伸Fface split分割体face milling 面铣削face milling area 表面区域铣face milling manual 表面手动铣fan 扇形f 缸 side 远侧feed per tooth 每齿进给量feed rate 进给速度fill填充fixhalf定模部分fit distance配合长度filter methods 过滤方法final retract 最终返刀finish path 精加工刀轨finish walls 精铣侧壁finish floor 精铣底面finish stock 最终余量first cut 切削的第一刀(进给量)fixed contour 固定轴曲面轮廓锐fixed depth 固定深度fl stck/min clr 零件底面余量/最小安全距离flip material 材料侧反向floor 底平面floor & island tops 底平面和各岛屿的顶面floor only 只切削底平面flow cut 清根切削format 定义坐标值、准备功能代码、进给速度、主轴转速等参数的数据格式follow boundary 遵循边界方向follow check geometry 遵循检查几何体形状follow periphery 遵循外轮廓形状follow pre-drill points 沿着预钻孔点follow start points 沿着起始点from marker 从标记点finish stock 最终余量free form 建曲面first cut 切削的第一刀(进给量)fixed contour 固定轴曲面轮廓铣fixed depth 固定深度fl stck/min clr 零件底面余量/最小安全距离flip material 材料侧反向floor 底平面floor & island tops 底平面和各岛屿的顶面floor only 只切削底平面flow cut 清根切削follow boundary 遵循边界方向follow check geometry 遵循检查几何体形状follow periphery 遵循外轮廓形状follow pre-drill points 沿着预钻孔点follow start points 沿着起始点from marker 从标记点Ggate desige浇口设计g codes g代码get design建立浇口generate 生成geometry 几何体geometry groups 几何体组geometry objects 几何体对象geometry view 几何体视图generate 生成geometry 几何体geometry groups 几何体组geometry objects 几何体对象geometry view 几何体视图general parameters 一般参数goto 转移到gouge check area 过切检查区域gouge check 过切检查graphical post processing module (gpm)图形后处理模块grooving tool 车槽刀group 组Hhelical 按螺旋线(斜坡进刀)hookup distance 连接间隙距离home position 机床的原点位置hole making 孔加工Iignore chamfers 忽略倒角ignore holes 忽略孔ignore islands 忽略岛屿insert desige内嵌件incremental side stock 侧余量增量inheritance 继承initial engage 初始进刀insert 插入internal engage 内部进刀internal retract 内部混刀interpolate 插补inward 向里ipw 处理中的工件island 岛屿Llathe cross-section 横切面(用于车削〉lathe finish 精车layer settings图层设置layout多腔模体布局lathe groove 车槽lathe rough 粗车lathe thread 车螺纹layer/layout 视图/布局lead and lag 前导角和后导角level first 水平优先levels at island tops 切削各岛屿的顶面libraries 库linear axis travel limits 各坐标轴的最大行程linear motion resolution 机床直线移动的最小步距linear only 只输出直线插补list 显示列表loop 循环load produc加载产品locating ring定位环Mmachine control 机床控制machine tool 机床参数（ug）machine control events 机床控制事件machine data file generator (mdfg)机床数据文件生成machine tool 机床machine tool kinematics 机床运动学machine tool motion control 机床运动控制machine tool type options 机床类型选项machine tool view 刀具视图machining method view 加工方法视图manufacturing 制造(加工〉manufacturing output manager 加工输出管理器material side 材料侧max concavity 最大凹度m codes m代码mcs (machine coordinate system)加工坐标系mdf (machine data file)机床数据文件method groups 方法组method 0 均 ects 方法对象mill area 铣削区域mill control 机床控制mill planar 平面铣mill contour 轮廓铣mill multi-axis 多轴铣mill user 自定义方式mill boundary 铣削边界mill geometry 铣削几何体milling tool 铣刀min clearance 最低安全平面min cut length 最小切削段长度minimum clearance 最小安全距离mlod csys 模具坐标系mord insert 模型嵌件mold base模架movehalf动模部分mold base 模架mirror throngh a plane通过平面镜像motion output 运动输出格式move events 运动事件move status 运动状态movement 运动形式multi-depth 多层切削Nnc (numerical control)数控n/c data definition nc数据格式near side 近侧no cycle 无固定循环non-cutting move 非切削运动non-steep 避让陡峭面non-steep face 非陡峭面normal to drive 与驱动法向一致normal to ds 与驱动面法向一致normal to part 与零件法向一致normal to ps 与零件面法向一致nurbs(non uniform rational b-spline) 才 i 三均匀有b Ooffset/gouge 刀具偏置过切检查omit 省略on (tool position)在刀具中心位置上on lines 按直线(斜坡进刀)on shape 按外形(斜坡进刀)on surface 在曲面上ont (operation navigation tool)操作导航工具open 开口other data elements 定义程序序号的起始值、增量以及跳过程序段的首字符operation objects 操作对象operation 操作operator message 操作者提示optimize 优化optional stop 选择性停止optional skip off 程序跳段结束optional skip on 程序跳段开始origin 原点output file validation 输出文件有效output circular record 输出圆孤output plane 输出插补平面output setting 输出参数（ug）outward 向外overlap distance 搭接距离Ppart material材料成份parting manager分型管理product body center 产品中心parallel to ps 平行于零件面parallel to ds 平行于驱动面parameter groups 参数组parent 父节点part boundary 零件边界part containment 零件包容part floor stock 零件底部余量part geometry 零件几何体part side stock 零件侧面余量part stock 零件余量pattern center 同 jl.'圆模式中 jl.' pattern 切削模式peck drill 啄式钻permanent boundary 永久边界planar mill 平面铣planar text 文本铣削planar profile 平面轮廓铣plunge milling 插铣pocket 内腔point to point motion 点到点运动point to point 点位加工post process 后置处理post files preview 后处理文件预览post prosessor 后置处理生成器power 功率pre-drill engage points 预钻孔进刀点pre-drill 预钻孔program & tool path 程序和刀轨参数（ug）preferences 预设置prefun 准备功能epare geometry 预加工几何体'eprocess 预处理profile 轮廓program groups 程序组program object 程序对象program order view 程序顺序视图program 程序叶 ds normal 沿驱动面法向投射叶 ps normal 沿零件面法向投射叶 ection vector 投射矢量dial cut 径向切削p angle 斜坡角度p down angle 向下斜坡角度p type 斜坡进刀类型Rramp up angle 向上斜坡角度range 切削范围range depth 切削范围深度rapid 快速进给速度rapto offset 快进偏置rcs (reference coordinate system)参考坐标系runner design 建立流道revolve旋转region connection 区域连接region sequencing 切削区域的顺序register number(刀具补偿)寄存器号reject 拒绝relative to drive 相对于驱动面relative to part 相对于零件面relative to vector 相对于矢量方向replay 重新显示reset from table 从表中重新设置rest milling 残料铣削restore 恢复值retract clearance 返刀安全高度retract motion 退刀运动retract 返刀return 刀具返回reverse boundary 反向边界方向rotate 旋转rough follow 跟随零件粗铣rough zigzag 往复式粗铣rough zig 单向粗铣rtrcto 退刀(到 c 距离)Ssafe clearance 安全距离same as drive path 与驱动轨迹刀具轴相同s crews螺钉scallop 残留高度seed face 种子面select head 选择主轴头sequence number 序列号sequential milling 顺序铣set modes 设置模式setup events 事件设置setup 设置shrinkage收缩率shop documentation 车间工艺文档sketch草图slowdowns 降速smart objects 相关联对象sprue bushing浇口套spindle off 主轴停止spindle on 主轴启动spindle speed 主轴转速spiral 螺旋驱动standard part标准件standard part manager标准件管理standard bore 标准镗standard bore，back 标准背镗standard bore，drag 标准镗快退standard bore，manual 标准镗锺手退刀standard bore，no drag 标准镗横向偏置后快退standard drill 标准钻削standard drill，break chip 标准钻削，断屑standard drill，csink 标准钻削，沉孔standard drill，deep 标准钻削，深孔standard drive 标准驱动铣standard tap 标准攻螺纹standard text 标准文本(输出〉start marker 起始点标记startup commands 启动命令steep angle 陡峭壁角度steep area 陡峭壁区域steep faces 陡峭壁面steep 陡峭壁step 步距(进给速度)step over 步距类型/方向step over 行距stock 余量stopping position 刀具停止位置sub operations 子操作sur face area 曲面区域(驱动)surface region 曲面区域(特征)surface speed 曲面表面切削速度swarf drive 直纹面驱动Ttangent to ds 相切于驱动面tangent to ps 相切于零件面tangential edge angle 相切边角tan to (tool position)相切(刀具位置)t-cutter t 形刀templates 模板templates posts data file 后处理模板数据菜单temporary boundary 临时边界temporary plane 临时平面the event generator 事件生成器the event generator 事件处理器thread milling 螺纹铣threading tool 螺纹车刀three point plane 三点(圆心)探测thru fixed pt 通过固定点thru hole 通孔tilt 倾角tolerances-intoljouttol 内公差/外公差tolerant machining 容错加工tool axis 刀具轴(刀轴)tool change 换刀tool change marker 换刀标记tool checker 刀具检测器tool diameter 刀具直径tool groups 刀具组tool holder 刀柄tool length compensation 刀具长度补偿tool objects 刀具对象tool path actions 刀轨动作tool path 刀位轨迹(刀轨)tool position 刀具位置tool preselect 刀具预选tool 刀具toward line 指向线toward point 指向点transfer method 转移方法traver 叫转移traverse interior edge 穿过内边缘traverse pattern 转移模式traversal feed rate 机床的最大进给速度triangle tolerance 三角形公差trim boundary 修剪边界trim geometry 修剪几何体turning tool 车刀turning 车削UUtilities 公用工程ugpost ug 后置处理器uncut regions 未切削区域undercut handing 底部切削处理user defined 用户定义user defined event (ude)用户定义事件Vvariable contour 可变轴曲面轮廓铣vericut 模拟切削veri points 验证点visualize 切削仿真Wwire edm 线切割work piece 成型镶件word 各代码及其格式word summary 各代码的数据类型word sequencing 各代码的顺序Zzlever profile 深度加工轮廓zlever corner 深度加工拐角。

AActivation Range 自动进刀范围AddArcs 加圆弧Additional Passes 附加轨迹Allow Oversize Tool 允许偏大刀具Append 追加Approach 趋近刀轨Approach Maker 趋近标记Arc Center Probe 探头弧心Area Milling 区域铣削At A ngle T o DS 与驱动面成角度At A ngle T o PS 与零件面成角度Auxfun 辅助功能Avoid 避让Avoidance Geometry 避让几何体Away From Line 远离参考线Away From Point 远离参考点BBandwidth 带宽Barrel Cutter 鼓形刀Blank Boundary 毛坯边界Blank Distance 毛坯距离Blank Geometry 毛坯几何体Blank Stock 主坯余量Blank 毛坯Blind Hole 盲孔Bottom Regions 底面区域Boundaries 边界Boundary Approximation 边界近似(增加沿边界优削刀轨) Boundary Face 边界面Boundary 边界Break Chip 断削钻CCAM Customization CAM 用户化CAM Object CAM 对象Case 情形Cavity Mill 型腔镜CCL W 逆时针Check Boundary 检查边界Check Geometry 检查几何体Circular Feedrate Compensati ori 圆弧进给速度补偿CircularPerpTo T A 在垂直于刀具的平面输出圆弧插补CircularParTo T A 在平行于刀具的平面输出圆弧插补Clamp 夹紧Cleanup Geometry 清理几何体Clearance Plane 安全平面Climb Cut 顺锐Closed 封闭CLSF Actions 刀具位置源文件作用CLSF Manager 刀具位置源文件管理器CLSF (Cutter Location Source File)刀具位置源文件CL W 顺时针CNC 计算机数字控制Collision Check 碰撞检查Concave Comer 凹拐角Configuration 配置Constant 常量Contact (Tool Position)接触(刀具位置〉Continuous Path Motion 连续刀轨运动Control Points 进刀控制点Conventional Cut 逆镜Convex Comer 凸拐角Coolant Off 冷却液关Coolant On 冷却液开Comer And Feed Rate Control 拐角及其进给速度控制Comer Angle 拐角Curve，Directrix 曲线，准线CurvelPoint Drive 曲线和点驱动Customizing 客户化CutAngle 切削角CutArea 切削区域Cut Depth 切削深度Cut Level 切削层Cut Method 切削方法Cut Order 切削顺序Cut Region 切削区域Cut Region Start Poi nt 切削区域起始点Cut Step 切削步距Cut 切削Cutter Compensation 刀具补偿Cutter Diameter Compensation 刀具直径补偿Cutter Length Compensation 刀具长度补偿Cutting 切削参数Cutting Move 切削运动Cycle Definition Events 固定循环定义事件Cycle Events 固定循环事件Cycle Move Events 固定循环运动事件Cycle Parameter 固定循环参数Cycle Parameter Set 固定循环参数组Cycle 固定循环DDefinition File Elements 定义文件要素Definition File 定义文件Depth First 深度优先2Depth Offset 深度偏置Directional Steep 指向陡峭面Drilling Tool 钻头Drive Curve Lathe 驱动曲线车削Drive Method 驱动方法Dual4AxisOn Drive 双四轴于驱动面上Dual 4AxisOn Part 双囚轴于零件面上Dumb Objects 关联对象Dwell 暂停时间EEndOfPathCommands 刀轨结束命令EngagelRetract 进刀/退刀方法Engage Motion 进刀运动Engage 进刀Environment 环境Event 事件Event Generator 事件生成器Event Handler 事件处理器Exclude Face 排除的面Ext. Tan 相切延伸FFacing 面锐Fan 扇形F 缸Side 远侧Feed Per Tooth 每齿进给量Feed Rate 进给速度Filter Methods 过滤方法Final Retract 最终返刀Finish Path 精加工刀轨Finish Stock 最终余量First Cut 切削的第一刀(进给量)Fixed Contour 固定轴曲面轮廓锐Fixed Depth 固定深度Fl Stck/Min Clr 零件底面余量/最小安全距离Flip Material 材料侧反向Floor 底平面Floor & Island Tops 底平面和各岛屿的顶面Floor Only 只切削底平面Flow Cut 清根切削Follow Boundary 遵循边界方向Follow Check Geometry 遵循检查几何体形状Follow Periphery 遵循外轮廓形状Follow Predrill Points 沿着预钻孔点Follow Start Points 沿着起始点From Marker 从标记点GGenerate 生成Geometry 几何体Geometry Groups 几何体组Geometry Objects 几何体对象Geometry View 几何体视图Goto 转移到Gouge CheckArea 过切检查区域Gouge Check 过切检查Graphical Postprocessing Module (GPM)图形后处理模块Grooving Tool 车槽刀Group 组HHelical 按螺旋线(斜坡进刀)Hookup Distance 连接间隙距离Ignore Chamfers 忽略倒角Ignore Holes 忽略孔Ignore Islands 忽略岛屿Incremental Side Stock 侧余量增量Inheritance 继承Initial Engage 初始进刀Insert 插入Internal Engage 内部进刀Internal Retract 内部混刀Interpolate 插补Inward 向里Island 岛屿LLathe CrossSection横切面(用于车削〉Lathe Fini sh 精车Lathe Groove 车槽Lathe Rough 粗车Lathe Thread 车螺纹Layer/Layout 视图/布局Lead And Lag 前导角和后导角Level First 水平优先Levels A t Island T ops 切削各岛屿的顶面Libraries 库Linear Only 只输出直线插补List 显示列表Loop 循环MMachine Control 机床控制Machine Control Events 机床控制事件Machine Data File Generator (MDFG)机床数据文件生成Ug 加工模块中英文对照表 3Machine T ool 机床Machine T oolKinematics 机床运动学Machine T ool Moti on Control 机床运动控制Machine T ool T ype Opti ons 机床类型选项Machine T ool V iew 刀具视图Machining Environment 加工环境Machining Method V iew 加工方法视图Manufacturing 制造(加工〉Manufacturing Output Manager 加工输出管理器Material Side 材料侧Max Concavity 最大凹度MCS (Machine Coordinate System)加工坐标系MDF (Machine Data File)机床数据文件Method Groups 方法组Method 0 均ects 方法对象Mill Area 锐削区域Mill Boundary 锐削边界Mill Geometry 镜削几何体Milling Tool 锐刀Min Clearance 最低安全平面Min Cut Length 最小切削段长度Minimum Clearance 最小安全距离Motion Output 运动输出格式Move Events 运动事件Move Status 运动状态Movement 运动形式MultiDepth多层切削NNC (Numerical Control)数控Near Side 近侧No Cycle 无固定循环NonCuttingMove 非切削运动NonSteep避让陡峭面NonSteepFace 非陡峭面Normal To Drive 与驱动法向一致Normal To DS 与驱动面法向一致Normal To Part 与零件法向一致Normal To PS 与零件面法向一致NURBS(Non Uniform Rational BSpline)才i 三均匀有理B OOffset/Gouge 刀具偏置过切检查Omit 省略On (Tool Position)在刀具中心位置上On Lines 按直线(斜坡进刀)On Shape 按外形(斜坡进刀)On Surface 在曲面上ONT (Operation Navigation T ool)操作导航工具Open 开口Operation Objects 操作对象Operation 操作Operator Message 操作者提示Optimize 优化Optional Skip Off 程序跳段结束Optional Skip On 程序跳段开始Origin 原点Output File V alidation 输出文件有效Output Plane 输出插补平面Outward 向外Overlap Distance 搭接距离PParallel To Ps 平行于零件面Parallel To Ds 平行于驱动面Parameter Groups 参数组Parent 父节点Part Boundary 零件边界Part Containment 零件包容Part Floor Stock 零件底部余量Part Geometry 零件几何体Part Side Stock 零件侧面余量Part Stock 零件余量Pattern Center 同JL.'圆模式中JL.' Pattern 切削模式Peck Drill 啄式钻Permanent Boundary 永久边界Planar Mill 平面锐Pocket 内腔Point T o Point Motion 点到点运动Point T o Point 点位加工Postprocess 后置处理Post Prosessor 后置处理生成器Power 功率PreDrillEngage Poi nts 预钻孔进刀点PreDrill预钻孔4Preferences 预设置Prefun 准备功能epare Geometry 预加工几何体'eprocess 预处理ofile 轮廓ogram Groups 程序组ogram Object 程序对象ogram Order V iew 程序顺序视图ogram 程序叶Ds Normal 沿驱动面法向投射叶Ps Normal 沿零件面法向投射叶ection V ector 投射矢量Rdial Cut 径向切削pAngle 斜坡角度p DownAngle 向下斜坡角度pType 斜坡进刀类型Ramp Up Angle 向上斜坡角度Range 切削范围Range Depth 切削范围深度Rapid 快速进给速度Rapto Offset 快进偏置RCS (Reference Coordi nate System)参考坐标系Region Connection 区域连接Region Sequencing 切削区域的顺序Register Number(刀具补偿)寄存器号Reject 拒绝Relative T o Drive 相对于驱动面Relative T o Part 相对于零件面Relative T o V ector 相对于矢量方向Replay 重新显示Reset From Table 从表中重新设置Retract Clearance 返刀安全高度Retract Motion 退刀运动Retract 返刀Return 刀具返回Reverse Boundary 反向边界方向Rotate 旋转R TRCTO 退刀(到C 距离)SSafe Clearance 安全距离Same As Drive Path 与驱动轨迹刀具轴相同Scallop 残留高度Seed Face 种子面Select Head 选择主轴头Sequence Number 序列号Sequential Milling 顺序锐Set Modes 设置模式Setup Events 事件设置Setup 设置Shop Documentation 车间工艺文档Slowdowns 降速Smart Objects 相关联对象Spindle Off 主轴停止Spindle On 主轴启动Spindle Speed 主轴转速Spiral 螺旋驱动Standard Bore 标准锺Standard Bore，Back 标准背锺Standard Bore，Drag 标准锺快退Standard Bore，Manual 标准锺手退刀Standard Bore，No Drag 标准锺横向偏置后快退Standard Drill 标准钻削Standard Drill，Break Chip 标准钻削，断屑Standard Drill，Csink 标准钻削，沉孔Standard Drill，Deep 标准钻削，深孔Standard Drive 标准驱动锐Standard T ap 标准攻螺纹Standard T ext 标准文本(输出〉Start Marker 起始点标记Startup Commands 启动命令Steep Angle 陡峭壁角度SteepArea 陡峭壁区域Steep Faces 陡峭壁面Steep 陡峭壁Step 步距(进给速度)Step Over 步距类型/方向Stepover 行距Stock 余量Stopping Position 刀具停止位置SubOperations子操作SurfaceArea 曲面区域(驱动)Surface Region 曲面区域(特征)Surface Speed 曲面表面切削速度SwarfDrive 直纹面驱动TTangent To DS 相切于驱动面Tangent To PS 相切于零件面Tangential Edge A ngle 相切边角Tanto (T ool Positi on)相切(刀具位置) TCutterUg 加工模块中英文对照表 5T 形刀Templates 模板Temporary Boundary 临时边界Temporary Plane 临时平面The Event Generator 事件生成器The Event Generator 事件处理器Thread Milling 螺纹锐Threading T ool 螺纹车刀Three Point Plane 三点(圆心)探测Thru FixedPt 通过固定点Thru Hole 通孔Tilt 倾角TolerancesIntolJOuttol内公差/外公差Tolerant Machining 容错加工Tool Axis 刀具轴(刀轴)Tool Change 换刀Tool Checker 刀具检测器Tool Diameter 刀具直径Tool Groups 刀具组Tool Holder 刀柄Tool Objects 刀具对象Tool path A cti ons 刀轨动作Tool path 刀位轨迹(刀轨)Tool Positi on 刀具位置Tool Preselect 刀具预选Tool 刀具Toward Line 指向线Toward Point 指向点Transfer Method 转移方法Traver 叫转移Traverse Interior Edge 穿过内边缘Traverse Pattern 转移模式Triangle Tolerance 三角形公差Trim Boundary 修剪边界Trim Geometry 修剪几何体Turning Tool 车刀Turning 车削UUgpost Ug 后置处理器Uncut regions 未切削区域Undercut Handing 底部切削处理User Defined 用户定义User Defined Event (UDE)用户定义事件VV ariable Contour 可变轴曲面轮廓锐V ericut 模拟切削V eri Points 验证点Visualize 切削仿真。

补充资料：UG加工一,UG加工流程UG几何模型Manufacturing Operation刀具加工参数CLSF刀轨源文件Postprocess后处理NC Code MDFA机床数据文件MDFG *.cls *.Ptp二,UG CAM 术语1,刀具Tools2,边界Boundary3,操作Operation4,刀轨Tool Path5,后置处理Postprocess6,加工坐标系统MCS注意:1,编程原点MCS 的坐标原点2,刀轨坐标为刀具尖端中心坐标3,刀轴矢量缺省状态下是MCS坐标系的Z轴方向4,Boundary 不一定是加工面,加工面是Boundary沿某一方向之投影. Manufacture 主菜单Toolbox->操作管理刀轨管理刀具定义边界管理加工方式Point to Point 点位加工Planar Mill 平面铣Fixed Contour 固定轴曲面铣Varible Contour 变轴曲面铣Cavity Mill 型腔铣...Operation type三,加工操作管理(Operation Manager)Operation Manager 是所有加工编程的入口Toolbox Operation Manager1,管理排列工序2,选择加工方式3,工序操作4,刀轨管理已定义好的工序表对现有工序的调整选择不同加工方式新建,修改,拷贝四,刀具及边界(Tool & Boundary)Tool Position : On TantoBoundary PlaneBoundary Type: Open CloseChange Name边界定义菜单:Toolbox ToolToolbox Boundary五,平面铣Planar Milling走刀方式步距控制刀具选择加工边界选择切深控制进退刀控制加工参数控制刀轨生成进给率机床动作控制加工余量一般过程:1,选择刀具Tool Select2,选择边界Boundary SelectPart Boundary 零件边界Blank Boundary 毛坯边界3,指定底面Floor4,指定走刀方式Zig-Zag , Follow…5,指定其他参数指定安全避让Aviodance指定进刀退刀方式Engage/Retract进给率Feedrate余量Stock机床控制Machine (换刀,开主轴…)…..6,生成刀轨GenerateAvoidance避让Feedrate进给率走刀方式Zig-ZagZigZig with contourFollowStepover 步距Boundary 边界顺铣,逆铣Cavity Milling六,型腔铣Cavity MillingCavity Milling 特点是等高线走刀, 主要用于零件的粗加工.**铣型腔Boundary Geometry Select all **铣型芯Boundary Geometry选Part Geometry选Blank Geometry 毛坯体**铣铸造毛坯Cutting Blank Distance=。

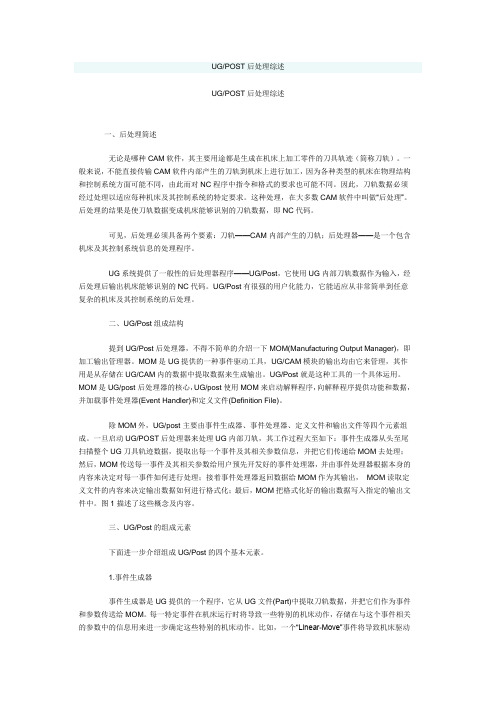

UG/POST后处理综述UG/POST后处理综述一、后处理简述无论是哪种CAM软件，其主要用途都是生成在机床上加工零件的刀具轨迹（简称刀轨）。

一般来说，不能直接传输CAM软件内部产生的刀轨到机床上进行加工，因为各种类型的机床在物理结构和控制系统方面可能不同，由此而对NC程序中指令和格式的要求也可能不同。

因此，刀轨数据必须经过处理以适应每种机床及其控制系统的特定要求。

这种处理，在大多数CAM软件中叫做“后处理”。

后处理的结果是使刀轨数据变成机床能够识别的刀轨数据，即NC代码。

可见，后处理必须具备两个要素：刀轨——CAM内部产生的刀轨；后处理器——是一个包含机床及其控制系统信息的处理程序。

UG系统提供了一般性的后处理器程序——UG/Post，它使用UG内部刀轨数据作为输入，经后处理后输出机床能够识别的NC代码。

UG/Post有很强的用户化能力，它能适应从非常简单到任意复杂的机床及其控制系统的后处理。

二、UG/Post组成结构提到UG/Post后处理器，不得不简单的介绍一下MOM(Manufacturing Output Manager)，即加工输出管理器。

MOM是UG提供的一种事件驱动工具，UG/CAM模块的输出均由它来管理，其作用是从存储在UG/CAM内的数据中提取数据来生成输出。

UG/Post就是这种工具的一个具体运用。

MOM是UG/post后处理器的核心，UG/post使用MOM来启动解释程序，向解释程序提供功能和数据，并加载事件处理器(Event Handler)和定义文件(Definition File)。

除MOM外，UG/post主要由事件生成器、事件处理器、定义文件和输出文件等四个元素组成。

一旦启动UG/POST后处理器来处理UG内部刀轨，其工作过程大至如下：事件生成器从头至尾扫描整个UG刀具轨迹数据，提取出每一个事件及其相关参数信息，并把它们传递给MOM去处理；然后，MOM传送每一事件及其相关参数给用户预先开发好的事件处理器，并由事件处理器根据本身的内容来决定对每一事件如何进行处理；接着事件处理器返回数据给MOM作为其输出，MOM读取定义文件的内容来决定输出数据如何进行格式化；最后，MOM把格式化好的输出数据写入指定的输出文件中。

1. UG-入口(UG-Gateway)2. UG-实体建模(UG-Solid Modeling)3. UG-特征建模(Ug-Features Modeling)4. UG-自由曲面建摸(UG-Freeform Modeling)5. UG-用户自定义特征(UG-User-Defined Features)6. UG-工程制图(UG-Drafting)7. UG-装配建模(UG-Assembly Modeling)8. UG-高级装配(UG-Advanced Assemblies)9. UG-虚拟现实(UG-Reality)漫游(UG-Fly-Through)10. UG-逼真着色(UG-Photo)11. UG-标准件库系统(UG-FAST)12. UG-WA VE技术13. UG-几何公差(UG-Geometric Tolerancing)CAM1. UG-CAM基础(UG-CAM Base)2. UG-后置处理(UG-Postprocessing)3. UG-车加工(UG-Lathe)4. UG-型芯和型腔铣削(UG-Core & Cavity Milling)5. UG-固定轴铣削(UG-Fixed-Axis Milling)6. UG-清根切削(UG-Flow Cut)7. UG-可变轴铣削(UG-Variable-Axis Milling)8. UG-顺序铣切削(UG-Sequential Milling)9. UG-制造资源管理系统(UG-Genius)10. UG-切削仿真(UG-VERICUT)11. UG-线切割(UG-Wire EDM)12. UG-图形刀轨编辑器(UG-Graphical Tool Path Editor)13. UG-机床仿真(UG-Unisim)14. UG-SHOPS15. Nurbs(B样条)轨迹生成器(Nurbs(B-Spline) Path Generator)CAE1. UG-有限元分析(UG-Scenario for FEA)2. UG-有限元(UG-FEA)3. UG-机构学(UG-Mechanisms)4. UG-注塑模分析(UG-MF Part Adviser)钣金件(Sheet Metal)1. UG-钣金件设计(UG-Sheet Metal Design)2. UG-钣金制造(UG-Sheet Metal Fabrication)3. UG-钣金件排样(Ug-Sheet Metal Nesing)4. UG-高级钣金设计(Ug-Advanced Sheet Metal Design)5. UG-钣金冲模工程(Ug-Sheet Metal Die Engineering)用户化UG-Open1. UG-Open Menuscript2. UG-用户界面设计(UG-Open UIStyler)3. UG-Open GRIP4. UG-Open API5. UG-Open++WEB产品1. UG-Web服务器(UG-Web Server)2. UG-Web表示(UG-Web Express)3. UG-Web渲染UG-(UG-Web Render)基于知识的工程(Knowledge Based Engineering)Ug-GenConnect管路应用(Routing Applications)UG-Routing, UG-Tubing, UG-Piping, UG-Conduit, UG-Raceway, UG-Steelwork. UG-电气配线(UG-Harness)质量工程应用(Quality Applications)UG-设计检验, UG-检测,UG-逆向工程(UG-Design V erification,UG-Inspection, UG-Reverse Engineering)数据交换(Data Exchange)IGES,STEP,DXF二维交换和直接转换器特殊应用(Special Applications)UG-快速成型(UG-Rapid Prototyping)UG-管理者(UG-Manager)CADAM移植(CADAM Migration)UG-移植(UG-MX)。

UG术语中英对照表CAM部分AAaxis A轴ACL ASCII刀位文件ACL/BCL Generation ACL/BCL 生成器Action Mode 激活模式Activation Range 自动进刀范围Add Arcs 增加圆弧Add Ranges 增加切削范围Add To List 增加到列表ADDED STOCK 增加的余量Adding a post command 增加一个后置命令Additional Passes 附加轨迹Adjust Active 刀补激活Adjust Region 刀补范围Adjust Register 刀补寄存器After each Engage 每次进刀之后After Each Pass 每条刀轨之后After each Retract 每次退刀之后After Each Subop 每次子操作之后After Last Motion 最终运动之后All but Faces 除了面的所有类型All but Steep 除了陡壁的所有类型All Loops 所有的环All Passes 所有刀轨Allow Oversize Tool 允许偏大刀具Analysis Tools （刀轨）分析工具Analyze Cut Shapes 分析切削外形Analyze Tool Path 分析刀轨ANGLE 1,ANGLE 2,DISTANCE 角1,角2,距离Angle Tolerance 角度公差ANGLE,ANGLE,PLANE 角度,角度,平面Angle/DS 角度/驱动面Angle/PS 角度/零件面Animate 动态模拟Animate Tool Path 动态模拟刀轨Animation Speed 动态模拟速度Append 附加Appended Text Active 附加的文本激活Appending Objects 附加对象Approach 趋近速度Approach Marker 趋近运动标记Aquamarine 蓝绿色Arc Center Probe 圆心自动定位Arc Output Type 圆弧输出类型Arc:Normal Tool axis 圆弧:垂直刀具轴Arc:Parallel to Cut 圆弧:平行切削方向Arc:Parallel Tool axis 圆弧:平行刀具轴Area Centroid 面积质心Area Milling Drive 区域铣削驱动Area Milling 区域铣削As Final 与最终相同As Initial 与最初相同At Angle to DS 与驱动面成角度At Angle to PS 与零件面成角度Automatic 自动的Auxfun 辅助功能Auxfun Value 辅助功能值Available Functions 有效功能Avoid 避让A VOID CLEARANCE 避让安全平面Avoidance Geometry 避让几何体Away From Line 远离线Away From Point 远离点Axis 轴Axis Off 轴关闭Axis On 轴开启BBackburn 反切口Bad Chains 无效的链接Bad Segments 无效的段Bandwidth 带宽Barrel Cutter 鼓形刀Baxis B轴BCL 二进制文件Before 1st Motion 第一次运动之前Before each Engage 每次进刀之前Before each Retract 每次退刀之前Blank Boundary 毛坯边界Blank Distance 毛坯距离Blank Geometry 毛坯几何体Blank Shape 毛坯外形Blank Stock 毛坯余量Blank 毛坯Blind Hole 盲孔Blue 蓝色Boring Radius 切削刃到车刀轴距离Bottom Regions 底部区域Bottom Surface 底部曲面Boundary Approximation 边界近似Boundary Drive Method 边界驱动方法Boundary Face 边界面Boundary Name 边界名Boundary Type 边界类型Boundary 边界Break Chip 断削钻Break_corner 打断拐角Brown 褐色By Name 通过名称（过滤）By Tool 通过刀具（过滤）CCAM customization CAM客户化CAM Object CAM 对象CAM Setup CAM设置CAM Undo Mark CAM撤消标记Case 情形Catalog Number 目录号Cavity Mill 型腔铣Caxis C轴CCLW 逆时针Center 中心Chain 链接Check 检查Check Boundary 检查边界Check Geometry 检查几何体Check Shape 检查外形Check Stock 检查余量Chip Removal 切屑去除（方法Chord tolerance 弦公差Circular Feedrate Compensation 圆弧进给速度补偿Circular-Perp to TA 圆弧所在平面垂直于刀具轴(圆弧格式输出) Circular-Perp/par to TA 圆弧所在平面垂直或平行于刀具轴(圆弧格式输出) Clamp 夹紧Clamp Axis 锁紧轴Clamp Status 锁紧状态Class Selection 分类选择Cleanup Geometry 清理几何体Cleanup Output 清理（几何体）输出Cleanup Output Control 清理（几何体）输出控制Clearance 安全距离Clearance Geometry 安全几何体Clearance Plane 安全平面CLEARANCE PLANE，DISTANCE 安全平面，距离Climb Cut 顺铣Closed 封闭CLSF Actions 刀具位置源文件功能CLSF Manager 刀具位置源文件管理器CLSF Name 刀具位置源文件名CLSF(Cutter Location Source File) 刀具位置源文件CLW 顺时针CNC (Computerized Numerical Control) 计算机数字控制Collect Instances 搜集阵列Collision 碰撞Collision check 碰撞检查Commentary 注释Concave Corner 凹角Concentric Arcs 同心圆弧Configuration File 配置文件Configuration 配置Connection Method 连接方法Consistency Check 连续检查Constant 常量Construct Point 构造点Cont. Path 连续轨迹Contact (Tool Position)接触(刀具位置)Contact Boundary 接触边界CONTACT DIRECTION 接触方向CONTACT DISTANCE 接触距离Continuous Path Motion 连续刀轨运动Control Points （进刀）控制点Conventional Cut 逆铣Convex Corner 凸角Coolant Off 冷却液关Coolant On 冷却液开Coordinate 坐标Corner and Feed Rate Control 拐角和进给速度控制Corner Angle 拐角角度Corner Control 拐角控制Corner Control Angles 拐角控制角Corner Loop Radius 拐弯半径Corner Radius 拐角半径Corner Type 拐角类型Create Next Boundary 创建下一边界Cs Becomes Ds 检查面作为驱动面Cs Becomes Ps 检查面作为零件面Current Level 当前（切削）层Current Range 当前范围Curve Drive Method 曲线驱动方法Curve,Directrix 曲线，准线Curve/Point 曲线/点（驱动）Custom Boundary 自定义边界数Custom Member Data 自定义（边界）元素数据CUSTOM SURFACE 自定义曲面CUSTOM TOOL AXIS 自定义刀具轴Customize Dialog 客户化对话框Customizing 客户化Cut Angle 切削角Cut Area 切削区域Cut Depth 切削深度Cut Feed Unit 切削速度单位Cut Feedrate 切削速度Cut Level 切削层Cut Method 切削方法Cut Order 切削顺序Cut Region 切削区域Cut Region Display 切削区域显示Cut Region Start Point 切削区域起始点Cut Step 切削步长Cut Type 切削类型Cut 切削CUTCOM 刀直径补CUTCOM Parameters 刀直径补参数Cutcom Register 刀直径补寄存器Cutfeed type 切削速度类型Cutoff 切断Cutoff Status 切断状态Cutoff Stock 切断余量Cutter Compensation 刀具补偿Cutter Diameter Compensation 刀具直径补偿Cutter Length Compensation 刀具长度补偿Cutting 切削（参数）Cutting Move 切削运动Cutting Parameters 切削参数Cyan 青色Cycle Definition Events 固定循环定义事件Cycle Events 固定循环事件Cycle Move Events 固定循环运动事件Cycle Parameter 固定循环参数Cycle Parameter Set 固定循环参数组Cycle 固定循环。

ug编程英文对照中文
UG编程的英文对照是 "UG programming"，中文对照是 "UG编程"。

UG是一种常用于工程设计和制造的计算机辅助设计（CAD）软件，它提供了广泛的功能和工具，用于创建、编辑和分析三维模型。

UG编程指的是使用UG软件的编程功能，可以通过编写程序来自动
化重复性的任务、定制工作流程和增强设计和制造过程的效率。

UG
编程可以通过UG软件提供的API（应用程序接口）来实现，其中包
括UG/Open和NX Open，允许开发人员使用各种编程语言（如C++、Java、Python等）来扩展和定制UG软件的功能。

UG编程的应用范
围广泛，可以用于创建自定义工具、生成报告、进行仿真分析、优
化设计等。

通过UG编程，用户可以根据自己的需求和工作流程，将UG软件与其他系统集成，提高工作效率和质量。

UG 术语[Adver]一,UG加工流程UG几何模型Manufacturing Operation刀具加工参数CLSF刀轨源文件Postprocess后处理NC Code MDFA机床数据文件MDFG *.cls *.Ptp二,UG CAM 术语1,刀具Tools2,边界Boundary3,操作Operation4,刀轨Tool Path5,后置处理Postprocess6,加工坐标系统MCS注意:1,编程原点MCS 的坐标原点2,刀轨坐标为刀具尖端中心坐标3,刀轴矢量缺省状态下是MCS坐标系的Z轴方向4,Boundary 不一定是加工面,加工面是Boundary沿某一方向之投影. Manufacture 主菜单Toolbox->操作管理刀轨管理刀具定义边界管理加工方式Point to Point 点位加工Planar Mill 平面铣Fixed Contour 固定轴曲面铣Varible Contour 变轴曲面铣Cavity Mill 型腔铣...Operation type三,加工操作管理(Operation Manager)Operation Manager 是所有加工编程的入口Toolbox Operation Manager1,管理排列工序2,选择加工方式3,工序操作4,刀轨管理已定义好的工序表对现有工序的调整选择不同加工方式新建,修改,拷贝四,刀具及边界(Tool & Boundary)ChainingTool Position : On TantoBoundary PlaneBoundary Type: Open CloseChange Name边界定义菜单:Toolbox ToolToolbox Boundary五,平面铣Planar Milling走刀方式步距控制刀具选择加工边界选择切深控制进退刀控制加工参数控制刀轨生成进给率机床动作控制加工余量一般过程:1,选择刀具Tool Select2,选择边界Boundary SelectPart Boundary 零件边界Blank Boundary 毛坯边界3,指定底面Floor4,指定走刀方式Zig-Zag , Follow…5,指定其他参数指定安全避让Aviodance指定进刀退刀方式Engage/Retract进给率Feedrate余量Stock机床控制Machine (换刀,开主轴…)…..6,生成刀轨GenerateAvoidance避让Feedrate进给率走刀方式ZigZig with contourFollowProfileStepover 步距Boundary 边界顺铣,逆铣Cavity Milling六,型腔铣Cavity MillingCavity Milling 特点是等高线走刀, 主要用于零件的粗加工.**铣型腔Boundary Geometry Select all**铣型芯Boundary Geometry选Part Geometry选Blank Geometry 毛坯体**铣铸造毛坯Cutting Blank Distance=假想有一定毛坯余量未加工Cut Level Control切深控制在作型腔铣时,可以控制切削深度,还可把深度分成几个范围(Range),然后在每个范围里定义不同的切削深度(Depth Per Cut).增加Range修改Range定义若干Range, 控制Depth Per Cut,得到需要的疏密程度.七,曲面铣Fix Counter Milling曲面轮廓铣由驱动几何体(Drive Geometry) 产生驱动点(Drive Point),驱动点通过设定的投影(Projection Vector)方向到加工面(Part Surface)上,计算出刀位点,生成刀轨. Boundary Drive 边界驱动Radial LineConcentric Arc驱动方式Point/CurveSpiral DriveSurface AreaFlow CutNon-Cutting 非切削运动控制八,后处理Postprocess1,在Operation Manager 里通过Export 生成CLSF 文件2,ToolBox CLSF 进入CSLF Manuger3,选Postprocess 进入数控后处理菜单NC Postprocessing 4, 指定机床数据文件MDFA Specify5,设置NC Output 成为File6,指定输出的NC文件名Output File7,设定单位8,后处理,生成NC 代码*.Ptp 文件。
