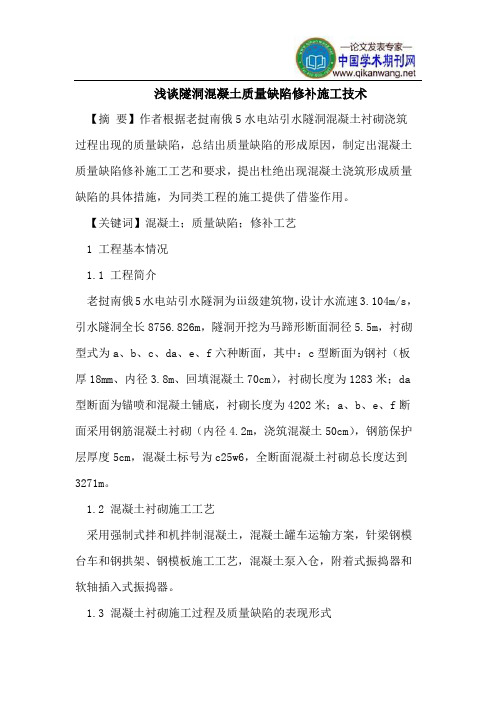

浅谈隧洞混凝土质量缺陷修补施工技术【摘要】作者根据老挝南俄5水电站引水隧洞混凝土衬砌浇筑过程出现的质量缺陷，总结出质量缺陷的形成原因，制定出混凝土质量缺陷修补施工工艺和要求，提出杜绝出现混凝土浇筑形成质量缺陷的具体措施，为同类工程的施工提供了借鉴作用。
【关键词】混凝土；质量缺陷；修补工艺1 工程基本情况1.1 工程简介老挝南俄5水电站引水隧洞为ⅲ级建筑物，设计水流速3.104m/s，引水隧洞全长8756.826m，隧洞开挖为马蹄形断面洞径5.5m，衬砌型式为a、b、c、da、e、f六种断面，其中：c型断面为钢衬（板厚18mm、内径3.8m、回填混凝土70cm），衬砌长度为1283米；da 型断面为锚喷和混凝土铺底，衬砌长度为4202米；a、b、e、f断面采用钢筋混凝土衬砌（内径4.2m，浇筑混凝土50cm），钢筋保护层厚度5cm，混凝土标号为c25w6，全断面混凝土衬砌总长度达到3271m。
1.2 混凝土衬砌施工工艺采用强制式拌和机拌制混凝土，混凝土罐车运输方案，针梁钢模台车和钢拱架、钢模板施工工艺，混凝土泵入仓，附着式振捣器和软轴插入式振捣器。
1.3 混凝土衬砌施工过程及质量缺陷的表现形式桩号t8+676.8～8+688.8m为引水隧洞首仓混凝土浇筑段，混凝土浇筑量150m3左右，2010年10月28日8：00时开盘至10月30日10：00浇筑结束，历时50小时，期间发生了5次不同程度的泵管堵塞现象，11月2日晚上脱模以后，发现该衬砌段局部表面有露筋、麻面等缺陷。
整个隧洞开始浇筑混凝土到2012年9月25日衬砌结束，历时23个月，衬砌长度达2760米（桩号t8+244.8～t8+676.8和t5+132～t7+457），也出现了不同程度的质量缺陷，如麻面、露筋、蜂窝、错台及表面不平整等现象，经统计需要按照缺陷处理的部位总计达到38处。
1.4 质量缺陷形成缺陷原因1.4.1 施工原因混凝土入仓连续性差，仓面混凝土的和易性和塌落度不能得到有效的控制，是造成局部麻面和露筋的主要原因；其次是该部位混凝土振捣不及时、不到位。
引水隧洞混凝土衬砌施工缺陷及处理措施发布时间：2022-07-14T07:21:55.255Z 来源：《城镇建设》2022年5卷第3月第5期作者：蔡仕涛[导读] 为了实现对水资源的合理调配，进一步提高水资源利用率，很多地区都在有计划的开展引水工程建设，其中三亚市西水中调工程就属于海南省重点民生引水工程之一。
蔡仕涛中国能源建设集团广西水电工程局有限公司广西南宁 530201摘要：为了实现对水资源的合理调配，进一步提高水资源利用率，很多地区都在有计划的开展引水工程建设，其中三亚市西水中调工程就属于海南省重点民生引水工程之一。
三亚市西水中调工程现阶段饮水隧洞洞挖工作已基本结束，现场已逐步进入饮水隧洞衬砌施工。
饮水隧洞衬砌施工是引水隧道建设项目中的关键性施工环节，而混凝土则是该施工环节必不可少的施工材料，如果饮水隧洞衬砌施工中的混凝土施工出现质量缺陷，势必会对引水隧洞施工质量和使用年限造成不利影响，因此本文主要梳理和总结引水隧洞混凝土衬砌施工缺陷的具体类型和相应的处理措施，以期助力同类施工的高效开展。
关键词：引水隧洞；混凝土衬砌；施工缺陷；处理措施引言我国的水资源分配不均现象非常严重，经常会出现南涝北旱现象，为了缓解部分地区的缺水情况，或者是出于水利水电工程建设的需求，往往需要开展引水隧道施工，要想构建高标准、高质量引水隧道工程，最关键的是确保引水隧道混凝土衬砌施工质量的可靠性，但是通过大量的引水隧洞工程调查发现，部分引水隧洞混凝土衬砌施工的错台、裂缝等问题比较严重，这些质量问题会直接危害引水隧洞的运行寿命，因此当务之急就是有效探索引水隧洞混凝土衬砌施工缺陷处理措施。
针对引水隧洞混凝土衬砌结构的病害情况进行统计与综合分析后可知，引水隧洞衬砌结构施工的缺陷有如下几种。
1错台1.1病害产生因素相关研究表明，导致此类问题发生的因素包括以下几种：第一、上仓部分混凝土灌注施工完工伸缩缝和钢膜台车之间存在空隙，第二、小边墙墙体和钢模台车底部之间存在空隙。

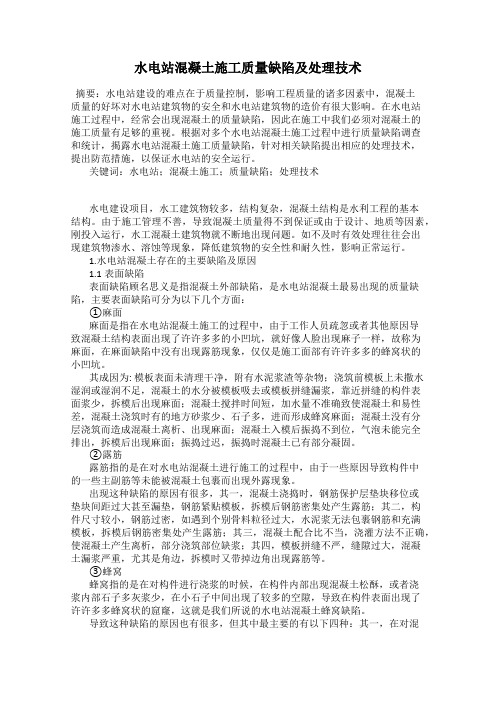

水电站混凝土施工质量缺陷及处理技术摘要：水电站建设的难点在于质量控制，影响工程质量的诸多因素中，混凝土质量的好坏对水电站建筑物的安全和水电站建筑物的造价有很大影响。
在水电站施工过程中，经常会出现混凝土的质量缺陷，因此在施工中我们必须对混凝土的施工质量有足够的重视。
根据对多个水电站混凝土施工过程中进行质量缺陷调查和统计，揭露水电站混凝土施工质量缺陷，针对相关缺陷提出相应的处理技术，提出防范措施，以保证水电站的安全运行。
关键词：水电站；混凝土施工；质量缺陷；处理技术水电建设项目，水工建筑物较多，结构复杂，混凝土结构是水利工程的基本结构。
由于施工管理不善，导致混凝土质量得不到保证或由于设计、地质等因素，刚投入运行，水工混凝土建筑物就不断地出现问题。
如不及时有效处理往往会出现建筑物渗水、溶蚀等现象，降低建筑物的安全性和耐久性，影响正常运行。
1.水电站混凝土存在的主要缺陷及原因1.1表面缺陷表面缺陷顾名思义是指混凝土外部缺陷，是水电站混凝土最易出现的质量缺陷，主要表面缺陷可分为以下几个方面：①麻面麻面是指在水电站混凝土施工的过程中，由于工作人员疏忽或者其他原因导致混凝土结构表面出现了许许多多的小凹坑，就好像人脸出现麻子一样，故称为麻面，在麻面缺陷中没有出现露筋现象，仅仅是施工面部有许许多多的蜂窝状的小凹坑。
其成因为: 模板表面未清理干净，附有水泥浆渣等杂物；浇筑前模板上未撒水湿润或湿润不足，混凝土的水分被模板吸去或模板拼缝漏浆，靠近拼缝的构件表面浆少，拆模后出现麻面；混凝土搅拌时间短，加水量不准确致使混凝土和易性差，混凝土浇筑时有的地方砂浆少、石子多，进而形成蜂窝麻面；混凝土没有分层浇筑而造成混凝土离析、出现麻面；混凝土入模后振捣不到位，气泡未能完全排出，拆模后出现麻面；振捣过迟，振捣时混凝土已有部分凝固。
②露筋露筋指的是在对水电站混凝土进行施工的过程中，由于一些原因导致构件中的一些主副筋等未能被混凝土包裹而出现外露现象。

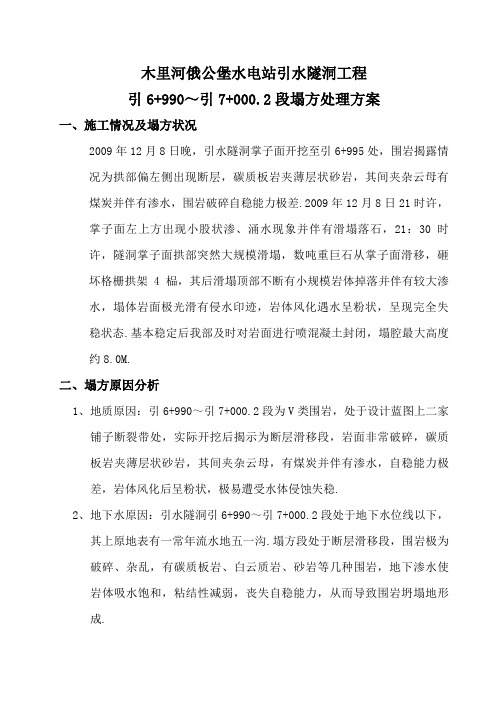

木里河俄公堡水电站引水隧洞工程引6+990～引7+000.2段塌方处理方案一、施工情况及塌方状况2009年12月8日晚，引水隧洞掌子面开挖至引6+995处，围岩揭露情况为拱部偏左侧出现断层，碳质板岩夹薄层状砂岩，其间夹杂云母有煤炭并伴有渗水，围岩破碎自稳能力极差.2009年12月8日21时许，掌子面左上方出现小股状渗、涌水现象并伴有滑塌落石，21：30时许，隧洞掌子面拱部突然大规模滑塌，数吨重巨石从掌子面滑移，砸坏格栅拱架4榀，其后滑塌顶部不断有小规模岩体掉落并伴有较大渗水，塌体岩面极光滑有侵水印迹，岩体风化遇水呈粉状，呈现完全失稳状态.基本稳定后我部及时对岩面进行喷混凝土封闭，塌腔最大高度约8.0M.二、塌方原因分析1、地质原因：引6+990～引7+000.2段为V类围岩，处于设计蓝图上二家铺子断裂带处，实际开挖后揭示为断层滑移段，岩面非常破碎，碳质板岩夹薄层状砂岩，其间夹杂云母，有煤炭并伴有渗水，自稳能力极差，岩体风化后呈粉状，极易遭受水体侵蚀失稳.2、地下水原因：引水隧洞引6+990～引7+000.2段处于地下水位线以下，其上原地表有一常年流水地五一沟.塌方段处于断层滑移段，围岩极为破碎、杂乱，有碳质板岩、白云质岩、砂岩等几种围岩，地下渗水使岩体吸水饱和，粘结性减弱，丧失自稳能力，从而导致围岩坍塌地形成.三、施工处理方案1、引6+990～引7+000.2段按V类围岩特殊段施工，并把原设计地格栅拱架现改为I18钢支撑，间距为50cm，每榀钢支撑左右侧各增设两根锁脚锚杆，采用双层网片，其他参数不变.2、对拱顶塌方处空腔岩面采用C20喷射混凝土封闭，厚度20cm；3、为保证施工时安全，对钢支撑上部拱圈设C20喷射砼护拱，厚度60cm；3、对左侧边墙及拱顶塌腔采用C20混凝土回填，工程量由现场监理工程师核定；4、本次塌方段处理所涉及到地工程量，根据现场实际发生地工程量计；5、引6+990往上游施工方案待开挖揭示断层走向和围岩情况后再行确定方案；6、加强洞内地监控量测，塌方段自引7+002始每纵向间距5m埋设一处拱顶沉降观测点；拱架底脚每3榀埋设1组水平收敛观测点，每日早晚各观测1次，掌握初期支护地变形状况，以确保施工安全.附件1：塌方段处理断面图中铁十四局集团有限公司木里河俄公堡水电站工程经理部二00九年十二月十日。

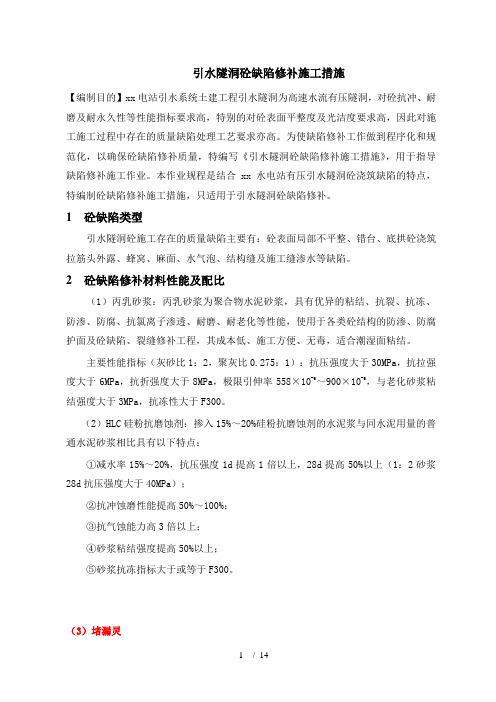

引水隧洞砼缺陷修补施工措施【编制目的】xx电站引水系统土建工程引水隧洞为高速水流有压隧洞，对砼抗冲、耐磨及耐永久性等性能指标要求高，特别的对砼表面平整度及光洁度要求高，因此对施工施工过程中存在的质量缺陷处理工艺要求亦高。
为使缺陷修补工作做到程序化和规范化，以确保砼缺陷修补质量，特编写《引水隧洞砼缺陷修补施工措施》，用于指导缺陷修补施工作业。
本作业规程是结合xx水电站有压引水隧洞砼浇筑缺陷的特点，特编制砼缺陷修补施工措施，只适用于引水隧洞砼缺陷修补。
1砼缺陷类型引水隧洞砼施工存在的质量缺陷主要有：砼表面局部不平整、错台、底拱砼浇筑拉筋头外露、蜂窝、麻面、水气泡、结构缝及施工缝渗水等缺陷。
2砼缺陷修补材料性能及配比（1）丙乳砂浆：丙乳砂浆为聚合物水泥砂浆，具有优异的粘结、抗裂、抗冻、防渗、防腐、抗氯离子渗透、耐磨、耐老化等性能，使用于各类砼结构的防渗、防腐护面及砼缺陷、裂缝修补工程，其成本低、施工方便、无毒，适合潮湿面粘结。
主要性能指标（灰砂比1：2，聚灰比0.275：1）：抗压强度大于30MPa，抗拉强度大于6MPa，抗折强度大于8MPa，极限引伸率558×10-6～900×10-6，与老化砂浆粘结强度大于3MPa，抗冻性大于F300。
（2）HLC硅粉抗磨蚀剂：掺入15%～20%硅粉抗磨蚀剂的水泥浆与同水泥用量的普通水泥砂浆相比具有以下特点：①减水率15%～20%，抗压强度1d提高1倍以上，28d提高50%以上（1：2砂浆28d抗压强度大于40MPa）；②抗冲蚀磨性能提高50%～100%；③抗气蚀能力高3倍以上；④砂浆粘结强度提高50%以上；⑤砂浆抗冻指标大于或等于F300。
（3）堵漏灵表1 堵漏灵材料主要性能（4） LVE环氧树脂表2 LVE化学灌浆材料主要性能（5） ECH胶泥表3 ECH环氧粘胶（6）施工配合比表4 环氧砂浆及环氧基液配合比（重量比）表5 lw的主要性能指标（7）环氧砂浆材料：以环氧树脂作为粘结剂、砂或水泥等做为填料、二丁酯作为增塑剂，丙酮做为稀释剂，乙二胺作为固结剂，按一定比例混合就可以配制成环氧树脂砂浆（简称环氧砂浆）。

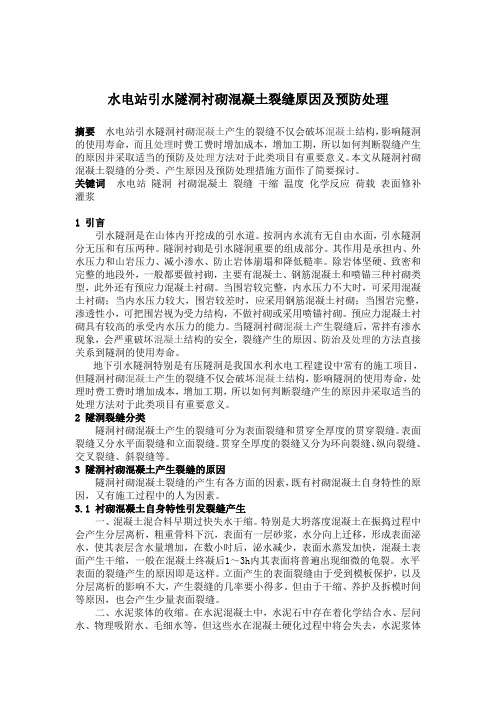

水电站引水隧洞衬砌混凝土裂缝原因及预防处理摘要水电站引水隧洞衬砌混凝土产生的裂缝不仅会破坏混凝土结构，影响隧洞的使用寿命，而且处理时费工费时增加成本，增加工期，所以如何判断裂缝产生的原因并采取适当的预防及处理方法对于此类项目有重要意义。
