下载文档原格式
塑料制品表面前处理工艺塑料制品的表面处理主要包括涂层被覆处理和镀层被覆处理。
一般塑料的结晶度较大，极性较小或无极性，表面能低，这会影响涂层被覆的附着力。
由于塑料是一种不导电的绝缘体，因此不能按一股电镀工艺规范直接在塑料表面进行镀层被覆，所以在表面处理之前，应进行必要的前处理，以提高涂层被覆的结合力和为镀层被覆提供具有良好结合力的导电底层。
1．涂层被覆的前处理前处理包括塑料表面的除油处理，即清洗表面的油污和脱模剂，以及塑料表面的活化处理，目的是提高涂层被覆的附着力。
(1)塑料制品的除油。
与金属制品表面除油类似，塑料制品除油可用有机溶剂清洗或用含表面活性剂的碱性水溶液除油。
有机溶剂除油适用于从塑料表面清洗石蜡、蜂蜡、脂肪和其他有机性污垢，所用的有机溶剂应对塑料不溶解、不溶胀、不龟裂，其本身沸点低，易挥发，无毒且不燃。
碱性水溶液适用于耐碱塑料的除油。
该溶液中含有苛性钠、碱性盐以及各种表面活性物质。
最常用的表面活性物质为OP系列，即烷基苯酚聚氧乙烯醚，它不会形成泡沫，也不残留在塑料表面上。
(2)塑料制品表面的活化。
这种活化是为了提高塑料的表面能，也即在塑料表面生成一些极性基或加以粗化，以使涂料更易润湿和吸附于制件表面。
表面活化处理的方法很多，如化学品氧化法、火焰氧化法、溶剂蒸气浸蚀法和电晕放电氧化法等。
其中最广泛使用的是化学晶氧化处理法，此法常用的是铬酸处理液，其典型配方为重铬酸钾4.5%，水8.0％，浓硫酸(96％以上)87.5%。
有的塑料制品，如聚苯乙烯及ABS塑料等，未进行化学品氧化处理时也可直接进行涂层被覆。
为了获得高质量的涂层被覆，也有用化学品氧化处理的，如ABS塑料在脱脂后，可采用较稀的铬酸处理液浸蚀，其典型的处理配方为铬酸420g／L，硫酸（比重1.83）200ml/L。
典型的处理工艺为65℃70℃/5min10min，水洗净，干燥。
用铬酸处理液浸蚀的优点是无论塑料制品的形状多复杂，都能处理均匀，其缺点是操作有危险，并有污染问题。

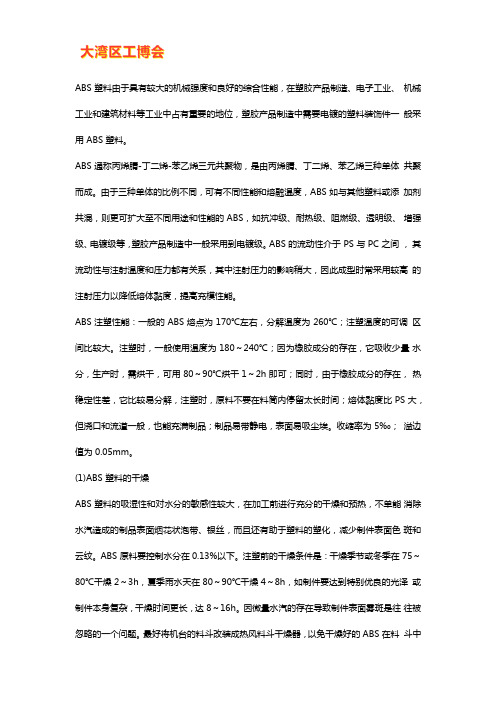

ABS 塑料由于具有较大的机械强度和良好的综合性能，在塑胶产品制造、电子工业、机械工业和建筑材料等工业中占有重要的地位，塑胶产品制造中需要电镀的塑料装饰件一般采用 ABS 塑料。
ABS 通称丙烯腈-丁二烯-苯乙烯三元共聚物，是由丙烯腈、丁二烯、苯乙烯三种单体共聚而成。
由于三种单体的比例不同，可有不同性能和熔融温度，ABS 如与其他塑料或添加剂共混，则更可扩大至不同用途和性能的 ABS，如抗冲级、耐热级、阻燃级、透明级、增强级、电镀级等，塑胶产品制造中一般采用到电镀级。
ABS 的流动性介于 PS 与 PC 之间，其流动性与注射温度和压力都有关系，其中注射压力的影响稍大，因此成型时常采用较高的注射压力以降低熔体黏度，提高充模性能。
ABS 注塑性能：一般的 ABS 熔点为 170℃左右，分解温度为 260℃；注塑温度的可调区间比较大。
注塑时，一般使用温度为 180～240℃；因为橡胶成分的存在，它吸收少量水分，生产时，需烘干，可用 80～90℃烘干 1～2h 即可；同时，由于橡胶成分的存在，热稳定性差，它比较易分解，注塑时，原料不要在料筒内停留太长时间；熔体黏度比 PS 大，但浇口和流道一般，也能充满制品；制品易带静电，表面易吸尘埃。
收缩率为5‰；溢边值为 0.05mm。
(1)ABS 塑料的干燥ABS 塑料的吸湿性和对水分的敏感性较大，在加工前进行充分的干燥和预热，不单能消除水汽造成的制品表面烟花状泡带、银丝，而且还有助于塑料的塑化，减少制件表面色斑和云纹。
ABS 原料要控制水分在0.13%以下。
注塑前的干燥条件是：干燥季节或冬季在 75～80℃干燥 2～3h，夏季雨水天在 80～90℃干燥 4～8h，如制件要达到特别优良的光泽或制件本身复杂，干燥时间更长，达 8～16h。
因微量水汽的存在导致制件表面雾斑是往往被忽略的一个问题。
最好将机台的料斗改装成热风料斗干燥器，以免干燥好的ABS 在料斗中再度吸潮，但这类料斗要加强湿度监控，在生产偶然中断时，防止料的过热。

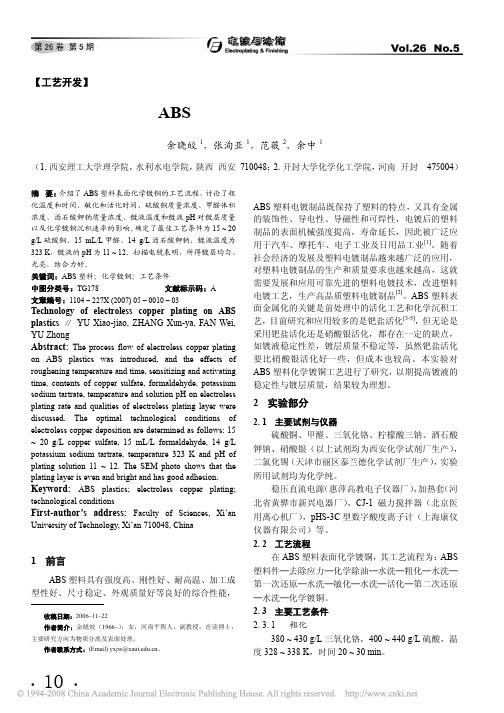

•10 •【工艺开发】ABS 塑料化学镀铜工艺余晓皎1，张洵亚1，范薇2，余中1（1.西安理工大学理学院，水利水电学院，陕西 西安 710048；2.开封大学化学化工学院，河南 开封 475004）摘 要：介绍了ABS 塑料表面化学镀铜的工艺流程，讨论了粗化温度和时间、敏化和活化时间、硫酸铜质量浓度、甲醛体积浓度、酒石酸钾钠质量浓度、镀液温度和镀液pH 对镀层质量以及化学镀铜沉积速率的影响。
确定了最佳工艺条件为15 ~ 20 g/L 硫酸铜、15 mL/L 甲醛、14 g/L 酒石酸钾钠，镀液温度为323 K ，镀液的pH 为11 ~ 12。
扫描电镜表明，所得镀层均匀、光亮，结合力好。
关键词：ABS 塑料；化学镀铜；工艺条件 中图分类号：TG178文献标示码：A文章编号：1104 – 227X (2007) 05 – 0010 – 03Technology of electroless copper plating on ABS plastics ∥ YU Xiao-jiao, ZHANG Xun-ya, FAN Wei, YU ZhongAbstract: The process flow of electroless copper plating on ABS plastics was introduced, and the effects of roughening temperature and time, sensitizing and activating time, contents of copper sulfate, formaldehyde, potassium sodium tartrate, temperature and solution pH on electroless plating rate and qualities of electroless plating layer were discussed. The optimal technological conditions of electroless copper deposition are determined as follows: 15 ~ 20 g/L copper sulfate, 15 mL/L formaldehyde, 14 g/L potassium sodium tartrate, temperature 323 K and pH of plating solution 11 ~ 12. The SEM photo shows that the plating layer is even and bright and has good adhesion.Keyword: ABS plastics; electroless copper plating; technological conditionsFirst-author’s address: Faculty of Sciences, Xi’an University of Technology, Xi’an 710048, China1 前言ABS 塑料具有强度高、刚性好、耐高温、加工成型性好、尺寸稳定、外观质量好等良好的综合性能，ABS 塑料电镀制品既保持了塑料的特点，又具有金属的装饰性、导电性、导磁性和可焊性，电镀后的塑料制品的表面机械强度提高，寿命延长，因此被广泛应用于汽车、摩托车、电子工业及日用品工业[1]。
塑料直接电镀工艺ABS/PC-ABS塑料直接电镀工艺(一) 特点1. 塑料直接电镀铜置换MK860是塑料直接电镀工艺中的核心工序，通过此一道工序取代传统化学镀流程中的三道工序（解胶，化学镍或化学铜，焦铜），实现无需化学镀而直接电镀酸铜，大大提高了生产效率并显著减少了故障可能性；2. 塑料直接电镀铜置换MK860把在活化过程中沉积在塑料表面的钯锡胶团中的锡置换为铜，形成钯铜合金导电膜，此导电膜可直接电镀酸铜；3. 塑料直接电镀铜置换MK860使用材料易被生物降解，废水处理容易；4. 塑料直接电镀铜置换MK860本身成本较低。
（二）工艺条件参数范围建议塑料直接电镀铜置换 MK860A 65–100毫升/升90毫升/升相应的铜离子含量0.7-1.1克/升1.0克/升塑料直接电镀铜置换 MK860B 250-350毫升/升300毫升/升塑料直接电镀铜置换 MK860C 20–30毫升/升25毫升/升塑料直接电镀铜置换 MK860D 稳定性系数:5–70.2毫升/升比重1.06克/毫升(不作为控制参数)pH >12(不作为控制工作参数)温度45–60oC55oC时间3–5分钟3分钟（三）配槽所需材料（L）毫升克纯水585585塑料直接电镀铜置换MK860A90104塑料直接电镀铜置换MK860B300336塑料直接电镀铜置换MK860C2528塑料直接电镀铜置换MK860D0.20.2配制步骤1. 在工作槽中注入90% 所需体积的纯水。
2. 均匀搅拌下依次加入（必须按此次序加入各组分）:塑料直接电镀铜置换 MK860B塑料直接电镀铜置换 MK860D塑料直接电镀铜置换 MK860A塑料直接电镀铜置换 MK860C3. 加入纯水至所需容量，搅拌均匀，加热至操作温度便可使用。
(四)设备工作槽聚乙烯、聚丙烯、硬质PVC、PVC / 聚苯等耐热耐强碱腐蚀材料温度控制可用PTFE聚四氟乙烯、不锈钢电热笔加热(使用板式散热器效果更佳)搅拌要求使用不带滤纸/滤芯的过滤泵循环搅拌工作液机械搅拌建议使用排风建议使用（五）镀液维护各组分的消耗主要来源于带出消耗。
ABSPC塑料高档电镀工艺流程1.原料准备：准备好ABS和PC塑料材料，确保其表面干净、无油污和杂质。
此外，还需要准备好电镀液和电镀设备。
2.表面处理：首先对ABSPC塑料进行表面处理，以增加电镀层的附着力。
常用的表面处理方法包括砂轮抛光、化学处理和喷砂处理。
3.底漆喷涂：在表面处理后，需要在ABSPC塑料上喷涂一层底漆。
底漆的选择应根据塑料材料的特性和电镀液的要求进行确定。
底漆的主要作用是增加电镀涂层的附着力和平整度。
4.电镀层制备：准备好电镀液，将其加热至适当的温度。
ABSPC塑料需要使用特殊的电镀液，以确保电镀层的质量和耐久性。
电镀液的选择应根据电镀层的要求和塑料材料的特性进行确定。
5.电镀过程：将经过底漆处理的ABSPC塑料制品放入电镀槽中，通过电流和电解质的作用，将金属离子沉积到塑料表面，形成均匀的电镀层。
电镀过程一般分为阳极和阴极两个极性，通过电解质形成离子流动的闭合电路。
6.电镀涂层检验：对电镀涂层进行检验，主要包括外观检查和性能测试。
外观检查主要检查电镀层的光泽、平整度和无杂质等，性能测试主要包括耐腐蚀性、耐磨性和耐酸碱性等。
7.修饰处理：根据需要，可对电镀层进行修饰处理，例如抛光或喷涂其他保护层。
修饰处理旨在增强电镀层的外观和耐用性，提高其市场竞争力。
8.包装和出货：经过修饰处理后的ABSPC塑料制品需要进行包装和出货，以确保其在运输过程中的安全和完整性。
总结：ABSPC塑料高档电镀工艺流程包括原料准备、表面处理、底漆喷涂、电镀层制备、电镀过程、电镀涂层检验、修饰处理、包装和出货等步骤。
这一工艺能够使ABSPC塑料制品具备更好的外观和耐用性，使其在市场上更具竞争力。
塑料表面处理分类：种类效果手段表面机械加工使表面平滑、光亮、美观磨砂、抛光表面镀覆处理装饰、美化、抗老化、耐腐蚀涂饰[喷涂，喷漆，喷粉]、印刷 [丝网印刷、曲面印刷（移印）、烫印（烫金）、渗透印刷（转印）、蚀刻印刷(镭雕）、UV彩色打印]表面装饰处理使表面耐磨、抗老化、有金属光泽、美观IMD模内装饰，电镀（水电镀，真空离子镀），咬花一、磨砂磨砂塑料一般都是指塑料薄膜或片材，在压延成型的时候，本身辊子上是有各种纹路的，通过纹路不同来反应出材料的透明度。
二、抛光抛光是指利用机械、化学或电化学的作用，使工件表面粗糙度降低，以获得光亮、平整表面的加工方法。
原理跟擦皮鞋原理一样，用石蜡油，煤油沾牙刷上均匀涂抹塑料，挥发一天，用丝绸如袜子左右拉动在塑料表面来回擦拭，再晒一下就可以。
三、涂饰（喷涂）塑料喷涂就是在塑料表面喷上油漆等,以保证塑料的美观及物性等效果：着色、获得不同的肌理、防止塑料老化、耐腐蚀。
塑料喷涂工艺流程：退火→除油→消除静电及除尘→喷涂→烘干喷粉：把塑料粉在静电场存在的条件下喷到工件表面，然后高温固化成保护层；喷涂：把合金粉末以加热的方式喷到工件表面，形成耐磨层或补上磨损的部分；喷漆：把漆料用压缩空气均匀的喷到工件表面。
喷漆就是喷油，分普通喷漆，UV漆，PU漆，橡胶漆（手感漆）。
因UV漆比PU漆更环保，所以PU漆逐渐被UV漆替代。
四、印刷塑胶件印刷是指将所需图案印制在塑胶件表面的一种工艺，可分为丝网印刷、曲面印刷（移印）、烫印、渗透印刷（转印）、蚀刻印刷。
1. 网印印版呈网状，印刷时印版上的油墨在刮墨板的挤压下从版面通孔部分漏印至承印物上。
通常丝网由尼龙、聚醋、丝绸或金属网制作而成。
塑料丝网印刷的应用范围：1）ABS塑料2）电子产品塑料部件的外观面3）塑料标牌4）软质、硬质塑料件5）仪器面板6）彩色涤纶标牌2.移印 (曲面印刷）作为在塑料成型品的表面进行文字或图案的印刷方法，曲面印刷法常常被采用。
abs电镀工艺流程ABS电镀工艺流程ABS电镀是一种将金属涂层电镀在ABS塑料表面的工艺，能够增加塑料件的表面硬度、防腐性和美观度。
以下是一般的ABS电镀工艺流程。
1. 原材料准备：首先，需要准备好ABS塑料件，以及金属电镀材料，常见的有铜、镍、铬等。
ABS塑料件必须要经过预处理，包括去污、除油和表面磨光，以保证电镀层的粘附性。
2. 酸洗：将准备好的ABS塑料件放入酸洗槽中，用酸性溶液进行清洗。
酸洗的目的是去除塑料表面的氧化物和杂质，使其更容易与电镀层结合。
3. 洗涤：酸洗后，ABS塑料件需要经过反应停止洗涤，以中和残留的酸性物质。
然后，用水洗涤塑料件，确保其表面干净。
4. 化学镀前处理：塑料件经过洗涤后，需要进行化学镀前处理。
这一步骤的目的是在塑料表面形成一个多孔表面，增加与金属电镀层的结合力。
5. 化学镀前活化：活化是将塑料件浸入活化液中，以去除残留的污垢和清洁剂。
活化后，塑料表面会生成一层活性基团，有助于与电镀层的结合。
6. 电镀：活化后的ABS塑料件可以进行电镀。
首先，将塑料件浸入金属电镀液中，确保其完全浸没在液体中。
然后，施加电流，使金属离子在塑料表面析出金属层。
7. 后处理：电镀完成后，金属镀层需要进行后处理以提高其质量和外观。
一般来说，后处理包括冷却、洁净和抛光等步骤。
8. 质检：最后，在电镀完成后，需要对产品进行质量检验。
主要检查电镀层的厚度、附着力和表面质量等。
只有通过质检的产品才会进行包装和出厂。
综上所述，ABS电镀工艺流程包括原材料准备、酸洗、洗涤、化学镀前处理、活化、电镀、后处理和质检等步骤。
每一步骤都非常重要，影响着最终电镀层的质量和性能。
因此，在进行ABS电镀时，需要严格按照工艺规范进行操作，以确保产品能够达到预期的效果。
ABS塑料ABS树脂ABS树脂是五大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药品性及电气性能优良，还具有易加工、制品尺寸稳定、表面光泽性好等特点，容易涂装、着色，还可以进行表面喷镀金属、电镀、焊接、热压和粘接等二次加工，广泛应用于机械、汽车、电子电器、仪器仪表、纺织和建筑等工业领域，是一种用途极广的热塑性工程塑料。
ABS塑料-概述ABS树脂是目前产量最大，应用最广泛的聚合物，它将PS，SAN，BS的各种性能有机地统一起来，兼具韧，硬，刚相均衡的优良力学性能。
ABS是丙烯腈、丁二烯和苯乙烯的三元共聚物，A代表丙烯腈，B代表丁二烯，S代表苯乙烯。
ABS塑料-名称化学名称丙烯腈-丁二烯-苯乙烯共聚物英文名称 Acrylonitrile Butadiene StyreneABS塑料-性能一般性能ABS外观为不透明呈象牙色粒料，其制品可着成五颜六色，并具有高光泽度。
ABS相对密度为1.05左右，吸水率低。
ABS同其他材料的结合性好，易于表面印刷、涂层和镀层处理。
ABS的氧指数为18～20，属易燃聚合物，火焰呈黄色，有黑烟，并发出特殊的肉桂味。
力学性能ABS有优良的力学性能，其冲击强度极好，可以在极低的温度下使用；ABS的耐磨性优良，尺寸稳定性好，又具有耐油性，可用于中等载荷和转速下的轴承。
ABS的耐蠕变性比PSF及PC大，但比PA及POM小。
ABS的弯曲强度和压缩强度属塑料中较差的。
ABS的力学性能受温度的影响较大。
热学性能ABS的热变形温度为93~118℃，制品经退火处理后还可提高10℃左右。
ABS 在-40℃时仍能表现出一定的韧性，可在-40~100℃的温度范围内使用。
电学性能ABS的电绝缘性较好，并且几乎不受温度、湿度和频率的影响，可在大多数环境下使用。
环境性能ABS不受水、无机盐、碱及多种酸的影响，但可溶于酮类、醛类及氯代烃中，受冰乙酸、植物油等侵蚀会产生应力开裂。
ABS的耐候性差，在紫外光的作用下易产生降解；于户外半年后，冲击强度下降一半。
ABS树脂是五大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药品性及电气性能优良，还具有易加工、制品尺寸稳定、表面光泽性好等特点，容易涂装、着色，还可以进行表面喷镀金属、电镀、焊接、热压和粘接等二次加工，广泛应用于机械、汽车、电子电器、仪器仪表、纺织和建筑等工业领域，是一种用途极广的热塑性工程塑料。
ABS树脂为(丙烯腈、丁二烯、苯乙烯)的共聚物,英文名称:Acrylonitrile Butadiene Styrene, 其缩写就是英文名称中三种组分的首字母，ABS共聚树脂表现出三种单体均聚物的协同性能。
丙烯腈使聚合物耐油、耐热、耐化学腐蚀；丁二烯使聚合物具有卓越的柔性、韧性；苯乙烯赋予聚合物以良好的刚性和加工熔融流动性。
ABS树脂有高的坚韧性、刚性和化学稳定性，兼有一定耐热性和耐油性。
三种组分的比例不同，其性能也随之变化目录展开编辑本段ABS塑料-概述ABS树脂是目前产量最大，应用最广泛的聚合物，它将PS，SAN，BS的各种性能有机地统一起来，兼具韧，硬，刚相均衡的优良力学性能。
ABS是丙烯腈、丁二烯和苯乙烯的三元共聚物，A 代表丙烯腈，B代表丁二烯，S代表苯乙烯。
编辑本段ABS塑料-名称化学名称丙烯腈-丁二烯-苯乙烯塑料英文名称 Acrylonitrile Butadiene Styrene plastic编辑本段ABS塑料-性能ABS外观为不透明呈象牙色粒料，其制品可着成五颜六色，并具有高光泽度。
ABS相对密度为1.05左右，吸水率低。
ABS同其他材料的结合性好，易于表面印刷、涂层和镀层处理。
ABS的氧指数为18～20，属易燃聚合物，火焰呈黄色，有黑烟，并发出特殊的臭味。
力学性能ABS有优良的力学性能，其冲击强度极好，可以在极低的温度下使用；ABS的耐磨性优良，尺寸稳定性好，又具有耐油性，可用于中等载荷和转速下的轴承。
ABS的耐蠕变性比PSF及PC大，但比PA及POM小。
ABS的弯曲强度和压缩强度属塑料中较差的。
