幕墙工程(玻璃幕墙)施工质量监理实施细则范本

玻璃幕墙监理实施细则第一章介绍玻璃幕墙作为现代建筑中常见的外墙装饰构件，具有美观、节能等优势，受到了广泛应用。

然而，在幕墙工程施工过程中，由于各种因素的存在，可能会出现质量问题。

为了确保玻璃幕墙工程的质量和安全，实施监理工作是不可或缺的环节。

本文将针对玻璃幕墙监理的实施细则进行探讨。

第二章监理工作范围1. 施工前监理在施工前，监理人员应对设计文件进行审核，确保符合相关法规和标准要求。

包括但不限于幕墙主体结构设计、连接细部设计、玻璃选择和计算等。

2. 施工过程监理在施工过程中，监理人员应与施工单位密切配合，进行现场监督。

包括但不限于施工方案的审查、施工材料的验收、施工工艺的合理性检查等。

3. 施工后监理在施工完成后，监理人员应进行验收，并进行隐患排查和整改跟踪，确保幕墙工程的质量和安全。

第三章监理人员要求1. 专业知识监理人员应具备丰富的幕墙工程知识，并熟悉相关法规和标准要求，能够独立进行监理工作。

2. 技术能力监理人员应具备一定的技术能力，能够对施工过程中出现的问题进行分析和解决，并提出合理的建议。

3. 沟通协调能力监理人员应具备优秀的沟通和协调能力，能够与设计单位、施工单位等各方合作，保持良好的工作关系。

第四章监理程序1. 报备程序施工单位应在开工前向相关监管部门报备，并提供相关施工图纸和材料清单。

2. 施工前确认监理人员应在施工前确认施工单位是否具备相关资质，并对施工图纸进行审核。

3. 施工期间监理监理人员应进行现场巡查，确保施工按照设计要求进行，并对施工过程中的问题及时提出整改意见。

4. 施工完成验收监理人员应对施工质量进行验收，并出具相应的监理报告。

第五章监理报告和建议1. 监理报告监理人员应按照相关规定出具监理报告，详细记录施工过程中的情况，包括施工材料的验收情况、施工工艺的合理性、施工质量等。

2. 整改建议如果在监理过程中发现质量问题，监理人员应提出相应的整改建议，并跟踪整改过程，确保问题得到解决。

南洋国际玻璃幕墙监理实施细则编制人：审核人：审批人：深圳市建星项目管理顾问有限公司二0一六年五月十日。

目录一、本工程玻璃幕墙工程概况及特点二、编写依据三、幕墙工程质量监理工作流程四、监理工作控制要点及目标值（一）玻璃幕墙工程材料质量控制（二）玻璃幕墙施工质量控制1．玻璃幕墙的的加工制作2．玻璃幕墙安装3．玻璃幕墙安装允许偏差和检验方法五、监理的工作方法及措施（一）施工安装准备阶段事前质量控制要点（二）事中质量控制要点（三）事后质量控制要点一、本项目玻璃幕墙工程概括与特点本工程主体结构形式：结构形式为框剪结构，高层公共建筑。

抗震设防烈度为8度，结构设计使用年限为50年。

项目性质及使用功能组成：地下车库，超高层办公楼。

设计范围：干挂花岗石幕墙、玻璃幕墙、铝单板幕墙、玻璃雨棚、车道入口雨棚等。

幕墙最大标高：99m。

立面分格：幕墙板块的分格基本上与土建立面保持一致，保持原建筑设计的开启扇位置及面积不变。

基本参数：建设单位：海口南洋大厦有限公司；设计单位：海南柏森建筑设计有限公司；施工单位：广州市金鼎广铝装饰工程有限公司；建筑耐久年限：50年；建筑耐火等级：二级；屋面及地下室防水等级：均为二级；基本风压：海口市基本风压，按50年一遇，根据《建筑结构荷载规范》GB50009-2001(2006版)规定取0.85Kpa。

抗震设防烈度：工程抗震设防类别为丙类，设防烈度为8度；幕墙结构合理使用年限为不少于25年。

二、编写依据：1、设计文件和技术资料；2、专业工程相关规范、标准：《建筑幕墙》——GB/T21086-2007《建筑结构荷载规范》——GB5009-2001（2006）《钢结构设计规范》——GB50017-2003《建筑设计防火规范》——GB50016-2006《建筑抗震设计规范》——GB50011-2001《民用建筑隔声设计规范》——GBJ118-88《建筑钢结构焊接技术规程》——JGJ81-2002《建筑玻璃应用技术规范》——JGJ113-2003《点支式玻璃幕墙工程技术规范》——CECS127：2001《铝合金建筑型材》——GB5237-2004《中空玻璃》——GB/T11944-2002《高层民用建筑设计防火规范》——GB 50045-95（2005年版）《建筑用硅酮结构密封胶》——GB16776-2005《硅酮建筑密封胶》——GB/T14683-2003《建筑用铝型材、铝板氟碳喷涂》——JG/T133-20003、经批准的施工组织设计（方案）。

B13工程监理实行细则（玻璃幕墙工程）内容提纲：专业工程特点监理工作流程监理工作控制要点及目旳监理工作措施及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制一、专业工程特点二、监理工作流程建筑施工单位资质审查→会审和确认设计资料→玻璃幕墙试验→确认施工单位提出旳施工组织设计→进场材料构件检查→施工前检查→测量放线检查→施工安装检查→审核施工申报旳《工序质量报验收》→验收玻璃幕墙工程质量三、监理工作控制要点及目旳1、玻璃幕墙设计质量控制2、施工单位资质和人员审查3、施工组织设计审查4、玻璃幕墙性能试验控制5、材料质量控制6、施工过程质量控制监理目旳：原材料质量必须符合设计及有关原则规定，施工质量符合验评原则规定。

四、监理工作措施及措施根据“施工前、施工中、施工后”三个阶段旳划分,玻璃幕墙工程质量监理旳全过程控制可分为如下三个环节：（一）建筑幕墙工程工序旳不可逆转性决定了其前期监控工作旳必要性1．编制监理细则：根据工程验收规范和实际规定,编制可行旳监理实行细则。

2．体系审查：动工前，应审查施工单位现场项目管理机构旳质量管理体系、技术管理体系和质量保证体系，审查承建单位旳资格、技术与管理水平、以往旳施工业绩、特殊工种人员上岗证书等。

3．审查施工组织设计：监理人员应重点审核施工方案、施工机械及施工次序，尤其是关键工序旳工程质量控制及保证措施,重要包括安装工序、安装机具和工具、脚手架、铁码和预埋件连接、立柱与横梁安装及位置调整、焊接防锈措施、板材安装、防火棉安装、防雷系统安装、注耐候密封胶旳次序、铝框和玻璃保护等。

4．图纸会审及设计交底：施工单位根据效果图及框架实际几何尺寸出施工图及集点大样图和构造计算书，须经业主、设计确认，再进行图纸会审。

图纸会审重点：图纸与否符合技术规范规定；设计与否满足安全、合理、技术先进旳原则；设计与否满足建设单位规定；施工与否以便、合理、节省；对重点部位旳设计意图、技术规定、难点及质保措施，向施工单位作技术交底。

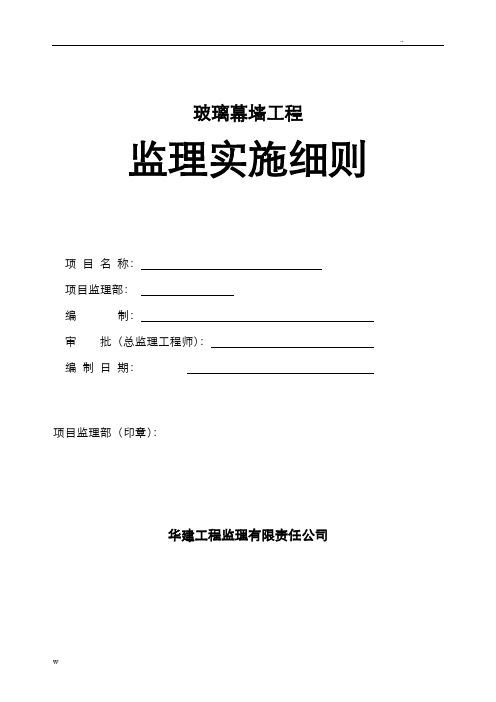

..w玻璃幕墙工程监理实施细则项目名称：项目监理部：编制：审批（总监理工程师）：编制日期：项目监理部（印章）：华建工程监理有限责任公司目录一、工程概况与特点 .................................................................................. - 2 -二、依据和工程质量验收规定.................................................................... - 3 -三、监理工作流程...................................................................................... - 5 -四、监理工作事前、事中、事后三控制..................................................... - 9 -五、监理的控制目标及要点 ..................................................................... - 11 -六、质量记录 ........................................................................................... - 24 -七、环境因素控制.................................................................................... - 24 -八、危险源控制 ....................................................................................... - 25 -九、幕墙施工相关强制性条文汇总 .......................................................... - 26 -一、工程概况与特点工程名称：工程地点：建设单位：施工单位：设计单位：顾问单位：监理单位:建筑面积：建筑层数：建筑结构形式：南区主体结构为核心筒结构；北区商业楼主体结构为框架结构，结构设计使用年限：50年，建筑结构安全等级为：2级，本工程设防烈度：8度，基本风荷载：0.35kn/㎡，基本雪荷载：0.25kn/㎡。

前言建筑物只有经过各种艺术处理之后，才能取得美化城市艺术、渲染生活环境、展现时代风貌、标榜民族风格的效果。

幕墙作为优化建筑设计的重要手段，丰富多彩的立面造型，已成为世界性的新潮流。

为了在玻璃幕墙工程施工中，做到技术先进、经济合理、安全适用，实现该建筑造型新颖、别致，线条明快、视野宽阔、通透简洁、明亮的效果，确保工程施工质量，监理工程师要以设计文件、施工验收规范、建筑工程质量验收统一标准为依据，以质量预控为重点，对幕墙制作和安装等因素进行全面的质量控制，加强中间检查及旁站监督，坚持质量标准，对工程进行标准化、规范化、程序化、数据化和文字化管理，使玻璃幕墙制作、安装质量达到有关标准规范的规定，实现合同约定的质量目标，体现建筑师的设计理念，达到甲方的意愿及使用要求。

3. 材料控制3.1玻璃幕墙材料应符合国家现行产品标准的规定，并应有出厂合格证。

3.2玻璃幕墙材料应选用耐气候性的材料。

金属材料和零附件除不锈钢外，钢材应进行表面热浸镀锌处理，铝合金应进行表面阳极氧化处理。

(GBS013中规定AAl5级)3.3玻璃幕墙材料应采用不燃烧性材料或难燃烧性材料。

3.4结构硅酮密封胶应有与接触材料想容性试验报告，并应有保险年限的质量证书。

3.5玻璃幕墙采用中空玻璃时，除应符合现行国家标准《中空玻璃》GB11944的有关规定外，尚应符合下列要求：①玻璃幕墙的中空玻璃应采用双道密封。

半隐框和隐框幕墙的中空玻璃的密封胶应采用结构硅酮密封胶和丁基密封腻子。

②玻璃幕墙中空玻璃的干燥剂宜采用专用设备装填。

3.6玻璃幕墙采用的橡胶制品宜采用三元乙丙橡胶、氯丁橡胶；密封胶条应挤出成形，橡胶块宜压模成形。

3.7密封胶条应符合下列国家现行标准的规定：《建筑橡胶密封垫预成型实芯硫化的结构密封垫用材料》GBl0711；《硫化橡胶密度的测定方法》GB533；《合成橡胶的命名和牌号》GB5577；《中空玻璃用弹性密封剂》JC486；《建筑窗用弹性密封剂》JC485。

玻璃幕墙工程监理细则一、引言玻璃幕墙工程作为现代建筑中的重要组成部分，承担着保温、遮阳、隔音和美观等功能。

为了确保玻璃幕墙工程的质量和安全，监理工作尤为重要。

本文将从设计、施工、验收等方面介绍玻璃幕墙工程的监理细则。

二、施工监理1.监理人员资质监理人员应具备相关专业知识和相关工作经验，持有国家规定的施工监理工程师资格证书，并且熟悉玻璃幕墙工程的施工规范和技术要求。

2.施工图纸审查监理人员应对施工图纸进行全面审查，确保其符合相关法律法规和设计要求，尤其是结构安全和施工工艺方面的要求。

如发现问题应及时提出并与设计单位进行沟通和协商。

3.材料和设备检验监理人员应对施工材料和设备进行检验，包括玻璃、铝型材、密封胶等。

确保材料和设备的质量满足设计要求，杜绝使用劣质材料和设备。

4.施工现场管理监理人员应定期检查施工现场的安全和环境卫生情况，确保施工人员遵守安全操作规程，施工现场整洁有序，避免发生意外事故。

同时，监理人员还应监督施工进度和质量，及时发现和解决问题，保证施工按照设计要求进行。

三、质量验收1.施工工艺验收监理人员应对施工工艺进行验收，包括铝型材的加工、玻璃安装、密封胶的施工等。

确保施工工艺符合相关规范和要求，保证玻璃幕墙的安全和稳定性。

2.质量检测监理人员应对幕墙的质量进行检测，主要包括气密性、水密性和抗风压性能等方面。

检测结果应符合相关规范和设计要求，否则应及时提出整改意见，确保幕墙的质量合格。

3.验收报告监理人员应当对玻璃幕墙工程的施工质量进行总结和评价，并出具验收报告。

报告中应包括幕墙的验收结果、存在的问题和整改意见等内容，以供设计单位和施工单位参考。

四、后期维护1.维护手册编制监理人员应协助设计单位和建设单位编制玻璃幕墙的维护手册，包括维护周期和方法等内容，以确保幕墙的正常使用和维护。

2.巡检和维护监理人员应定期进行幕墙的巡检工作，发现问题及时处理并记录。

同时，监理人员还应指导建设单位做好幕墙的维护工作，延长其使用寿命。

监理部石材玻璃幕墙工程监理实施细则BB1133工程监理实施细则则（石材、玻璃幕墙）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施安全监理要点项目监理机构（章）：专业监理工程师：总监理工程师：日期：2022-4-7江苏省建设厅监制石材、玻璃幕墙安装工程质量监理细则一、工程概况1、工程名称：工程2、结构类型：框架结构3、本工程的建筑幕墙由有限公司和有限公司进行施工。

计划工期60天。

4、工程所在地区粗糙度为B类，抗震设防知烈度为7度。

执行新颁布国家标准《建筑结构荷载规范》GB5009，按五十年一遇进行风荷载较核.工程种类有：（1）干挂石材幕墙（2）125系列隐框玻璃幕墙（3）2.5铝单板装饰条（4）外包25mm白麻石材（5）雨蓬等。

二、工程材料玻璃：6T+12A+6T中空钢化镀膜玻璃。

型材：125系列隐框幕墙铝合金型材、80系列隐框幕墙铝合金型材，表面阳极氧化处理。

符合国家标准《铝合金建筑型材》GB5237.2-2022规定。

石材：采用25mm厚白麻石材（光面石材，如果采用毛石，则石材厚度应增加）（由业主确定）。

胶水：选用国产优质硅酮耐候密封胶和硅酮结构密封胶。

硅酮耐候密封胶和硅酮结构密封胶必须在有效期内使用。

硅酮结构密封胶使用前，应经国家认可的检测机构进行与其相接触材料的相容性和剥离粘结性试验，并应对邵氏硬度、标准状态拉伸粘结性能进行复验。

检验不合格的产品不得使用。

附件：所有幕墙上的紧固件为国产优质不锈钢。

钢材：本工程幕墙结构所用钢材国产优质Q235b钢材。

幕墙后钢材表面镀锌处理。

化学锚栓：应符合下列规定：1、产品应有出厂合格证；2、碳素钢锚栓应经过防腐处理；3、应进行承载力现场试验，必要时应进行极限拉拔试验；4、每个连接节点不应少于2个锚栓；5、锚栓直径应通过承载力计算确定，并不应小于10mm；6、不宜在与化学锚栓接触的连接件上进行焊接操作；7、锚栓承载力设计值不应大于其极限承载力的50%；三、幕墙的结构设计和特性1、干挂石材幕墙外墙干挂石材为25mm厚花岗石，分布在大楼四周，并与玻璃幕墙交互辉映。

XXXXXXXXX建设项目玻璃幕墙工程监理细则编制：XX审核：XXX批准时间：XXXXX有限公司XXXX项目监理项目部玻璃幕墙工程监理细则1、工程概况本工程为XXXX建设项目-（办公区）综合办公楼幕墙工程，工程幕墙分（1）隐框玻璃幕墙，面积约2500平方米；（2）点支式玻璃幕墙，面积约1000平方米。

装饰用材重要采用8Low-E+12A+6+1.14PVB+6钢化中空夹胶玻璃、8Low-E+12A+6钢化中空Low-E玻璃、10+12A+10中空双钢化玻璃、10+1.52PVB+10双钢化透明夹胶玻璃。

幕墙用铝材，室外外露表面氟碳喷涂解决，室内外露粉末喷涂解决。

2、监理根据2.1《玻璃幕墙工程技术规范》JGJ102-2.2《建筑防雷设计规范》GB50057－942.3《建筑装饰装修工程质量验收规范》GB50210－2.4《玻璃幕墙工程质量验收原则》JGJ/T139-2.5《建筑幕墙》GB/T21086-2.6《铝合金建筑型材》GB5237.4-2.7《建筑用铝型材、铝板氟碳涂层》GB/T133-2.8《建筑玻璃应用技术规程》JGJ113 -2.9《幕墙用钢化玻璃及半钢化玻璃》GB17841-19993.0《玻璃幕墙接缝用密封胶》JC/T882-3.1《建筑窗用弹性密封胶》JC/T485-3、事前控制3.1审查施工单位提交旳施工组织设计方案。

3.2 检查玻璃幕墙与主体构造连接旳预埋件和基层解决状况。

埋件应牢固、位置精确，埋件旳标高偏差不应不小于10mm，埋件位置与设计位置旳偏差不应不小于20mm。

检查墙面旳垂直度、平整度，对主体构造旳孔洞及表面旳缺陷，应及时规定承包商进行解决。

3.3 校核施工放线3.4 对重要原材料进行进场检查，在工程材料报验单上签订意见，督促承包商将不合格旳原材料限期清理出场。

3.4.1 铝合金材料1）检查铝合金材料旳出厂合格证、化学成分检测报告、力学性能检测报告；2）铝合金表面保护材料与否完好。

玻璃幕墙工程监理细则一、前言玻璃幕墙是现代建筑中常见的一种装饰方式，其不仅具有美观的外观效果，还能提供良好的隔热、隔音和防风能力。

然而，由于施工环境和工艺要求的特殊性，玻璃幕墙工程容易出现质量问题。

为了确保玻璃幕墙工程施工质量，需要进行有效的监理工作。

本文将从监理的角度详细介绍玻璃幕墙工程监理的细则。

二、施工前监理1. 施工方案审查在施工前，监理人员应仔细审查施工方案。

方案应包括玻璃幕墙的结构设计、施工工艺、施工周期等内容，确保方案符合相关规范和标准。

2. 材料选择检查监理人员应对施工材料进行检查，确保材料的质量符合相关标准和规范要求。

特别注意玻璃的选择，应确保玻璃的透明度、强度和抗风压性能满足设计要求。

3. 确保施工现场安全监理人员应对施工现场进行安全检查，确保施工过程中的人身安全和施工设备合理使用。

三、施工中监理1. 基础施工监理对于玻璃幕墙的基础施工，监理人员应确保基础的强度和稳定性。

如地基处理、基础材料的选取、基础施工方法等。

2. 钢结构施工监理玻璃幕墙的钢结构是整个工程的支撑系统，监理人员应对钢结构施工过程进行监督，包括焊接工艺、焊缝质量、防腐处理等。

3. 玻璃安装监理在玻璃安装过程中，监理人员应对玻璃的选用、安装方案、安装工艺等进行检查和监督。

确保玻璃的质量和安装质量达到设计要求。

4. 密封处理监理玻璃幕墙的密封处理对于其防水和隔热性能至关重要。

监理人员应对密封材料的选择、处理方法、施工质量等进行监督，确保密封处理的质量。

5. 系统调试监理在幕墙施工完成后，监理人员应对系统进行全面的调试，包括幕墙系统的开合、平整度、水密性、气密性等性能测试。

四、施工后监理1. 完工验收监理施工完工后，监理人员应对整个工程进行验收，包括幕墙结构的平整度、玻璃的透明度和表面质量、防水处理的效果等方面的验收。

2. 质量保证监理在保修期内，监理人员应对玻璃幕墙的使用情况进行监测和评估，及时发现并处理可能出现的质量问题。
