综述无负压供水在建筑给排水中应用

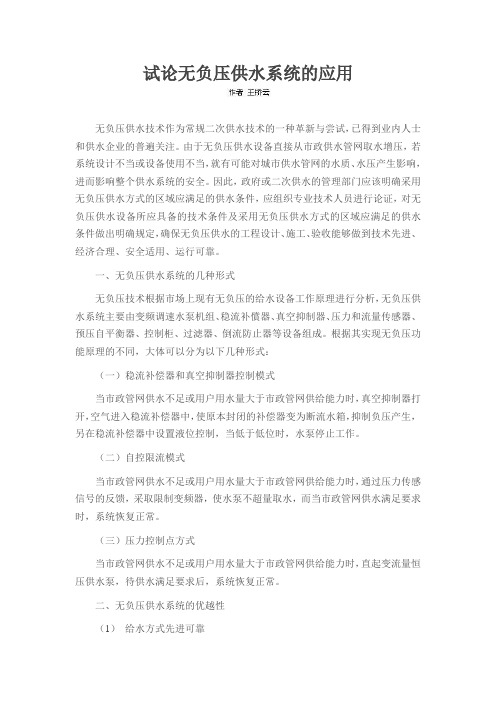

试论无负压供水系统的应用无负压供水技术作为常规二次供水技术的一种革新与尝试，已得到业内人士和供水企业的普遍关注。

由于无负压供水设备直接从市政供水管网取水增压，若系统设计不当或设备使用不当，就有可能对城市供水管网的水质、水压产生影响，进而影响整个供水系统的安全。

因此，政府或二次供水的管理部门应该明确采用无负压供水方式的区域应满足的供水条件，应组织专业技术人员进行论证，对无负压供水设备所应具备的技术条件及采用无负压供水方式的区域应满足的供水条件做出明确规定，确保无负压供水的工程设计、施工、验收能够做到技术先进、经济合理、安全适用、运行可靠。

一、无负压供水系统的几种形式无负压技术根据市场上现有无负压的给水设备工作原理进行分析，无负压供水系统主要由变频调速水泵机组、稳流补償器、真空抑制器、压力和流量传感器、预压自平衡器、控制柜、过滤器、倒流防止器等设备组成。

根据其实现无负压功能原理的不同，大体可以分为以下几种形式：（一）稳流补偿器和真空抑制器控制模式当市政管网供水不足或用户用水量大于市政管网供给能力时，真空抑制器打开，空气进入稳流补偿器中，使原本封闭的补偿器变为断流水箱，抑制负压产生，另在稳流补偿器中设置液位控制，当低于低位时，水泵停止工作。

（二）自控限流模式当市政管网供水不足或用户用水量大于市政管网供给能力时，通过压力传感信号的反馈，采取限制变频器，使水泵不超量取水，而当市政管网供水满足要求时，系统恢复正常。

（三）压力控制点方式当市政管网供水不足或用户用水量大于市政管网供给能力时，直起变流量恒压供水泵，待供水满足要求后，系统恢复正常。

二、无负压供水系统的优越性（1）给水方式先进可靠传统二次加压给水方式中需设置水池或水箱，存在占地面积大、易产生水质污染、施工时间长、日常维护管理麻烦，且不能与市政自来水管网或其他有压管网直接串接加压，系统能耗大、水泵扬程高、运行噪声高等缺点。

无负压给水设备实现与市政自来水管网或其他有压管网直接串接加压，在系统中不需要设置水池或水箱，且系统全封闭式结构运行，完全杜绝水质污染，并可充分利用进水口原有管网压力，系统运行节能。

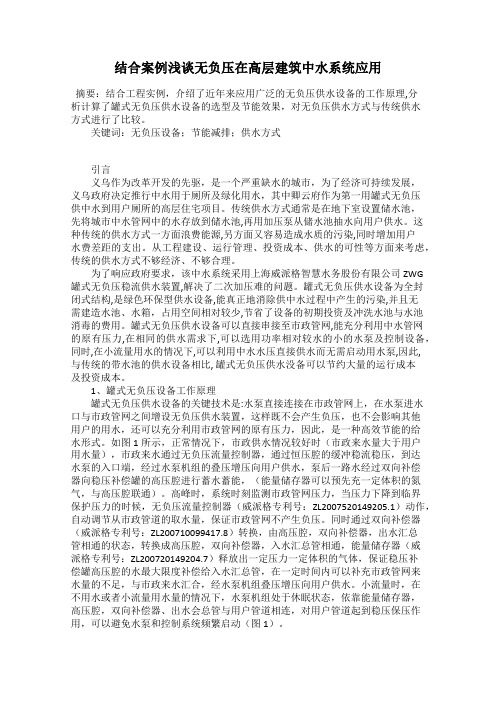

结合案例浅谈无负压在高层建筑中水系统应用摘要：结合工程实例，介绍了近年来应用广泛的无负压供水设备的工作原理,分析计算了罐式无负压供水设备的选型及节能效果，对无负压供水方式与传统供水方式进行了比较。

关键词：无负压设备；节能减排；供水方式引言义乌作为改革开发的先驱，是一个严重缺水的城市，为了经济可持续发展，义乌政府决定推行中水用于厕所及绿化用水，其中卿云府作为第一用罐式无负压供中水到用户厕所的高层住宅项目。

传统供水方式通常是在地下室设置储水池，先将城市中水管网中的水存放到储水池,再用加压泵从储水池抽水向用户供水。

这种传统的供水方式一方面浪费能源,另方面又容易造成水质的污染,同时增加用户水费差距的支出。

从工程建设、运行管理、投资成本、供水的可性等方面来考虑，传统的供水方式不够经济、不够合理。

为了响应政府要求，该中水系统采用上海威派格智慧水务股份有限公司ZWG罐式无负压稳流供水装置,解决了二次加压难的问题。

罐式无负压供水设备为全封闭式结构,是绿色环保型供水设备,能真正地消除供中水过程中产生的污染,并且无需建造水池、水箱，占用空间相对较少,节省了设备的初期投资及冲洗水池与水池消毒的费用。

罐式无负压供水设备可以直接串接至市政管网,能充分利用中水管网的原有压力,在相同的供水需求下,可以选用功率相对较水的小的水泵及控制设备，同时,在小流量用水的情况下,可以利用中水水压直接供水而无需启动用水泵,因此,与传统的带水池的供水设备相比, 罐式无负压供水没备可以节约大量的运行成本及投资成本。

1、罐式无负压设备工作原理罐式无负压供水设备的关键技术是:水泵直接连接在市政管网上，在水泵进水口与市政管网之间增设无负压供水装置，这样既不会产生负压，也不会影响其他用户的用水，还可以充分利用市政管网的原有压力，因此，是一种高效节能的给水形式。

如图1所示，正常情况下，市政供水情况较好时（市政来水量大于用户用水量），市政来水通过无负压流量控制器，通过恒压腔的缓冲稳流稳压，到达水泵的入口端，经过水泵机组的叠压增压向用户供水，泵后一路水经过双向补偿器向稳压补偿罐的高压腔进行蓄水蓄能，（能量储存器可以预先充一定体积的氮气，与高压腔联通）。

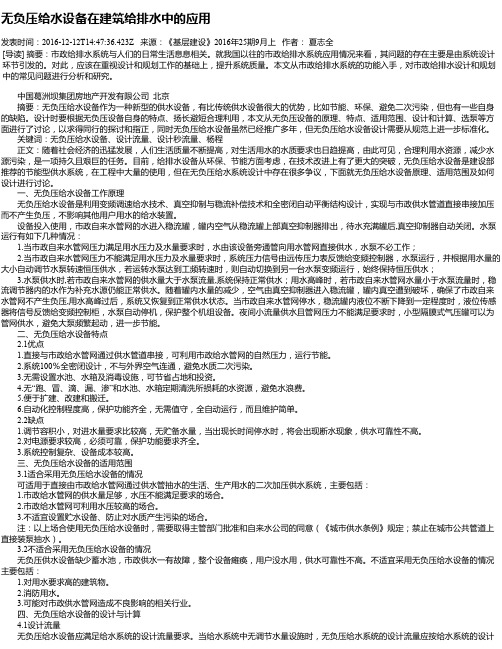

无负压给水设备在建筑给排水中的应用发表时间：2016-12-12T14:47:36.423Z 来源：《基层建设》2016年25期9月上作者：夏志全[导读] 摘要：市政给排水系统与人们的日常生活息息相关。

就我国以往的市政给排水系统应用情况来看，其问题的存在主要是由系统设计环节引发的。

对此，应该在重视设计和规划工作的基础上，提升系统质量。

本文从市政给排水系统的功能入手，对市政给排水设计和规划中的常见问题进行分析和研究。

中国葛洲坝集团房地产开发有限公司北京摘要：无负压给水设备作为一种新型的供水设备，有比传统供水设备很大的优势，比如节能、环保、避免二次污染，但也有一些自身的缺陷。

设计时要根据无负压设备自身的特点、扬长避短合理利用，本文从无负压设备的原理、特点、适用范围、设计和计算、选泵等方面进行了讨论，以求得同行的探讨和指正，同时无负压给水设备虽然已经推广多年，但无负压给水设备设计需要从规范上进一步标准化。

关键词：无负压给水设备、设计流量、设计秒流量、杨程正文：随着社会经济的迅猛发展，人们生活质量不断提高，对生活用水的水质要求也日趋提高，由此可见，合理利用水资源，减少水源污染，是一项持久且艰巨的任务。

目前，给排水设备从环保、节能方面考虑，在技术改进上有了更大的突破，无负压给水设备是建设部推荐的节能型供水系统，在工程中大量的使用，但在无负压给水系统设计中存在很多争议，下面就无负压给水设备原理、适用范围及如何设计进行讨论。

一、无负压给水设备工作原理无负压给水设备是利用变频调速给水技术、真空抑制与稳流补偿技术和全密闭自动平衡结构设计，实现与市政供水管道直接串接加压而不产生负压，不影响其他用户用水的给水装置。

设备投入使用，市政自来水管网的水进入稳流罐，罐内空气从稳流罐上部真空抑制器排出，待水充满罐后,真空抑制器自动关闭。

水泵运行有如下几种情况：1.当市政自来水管网压力满足用水压力及水量要求时，水由该设备旁通管向用水管网直接供水，水泵不必工作；2.当市政自来水管网压力不能满足用水压力及水量要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节水泵转速恒压供水，若运转水泵达到工频转速时，则自动切换到另一台水泵变频运行，始终保持恒压供水；3.水泵供水时,若市政自来水管网的供水量大于水泵流量,系统保持正常供水；用水高峰时，若市政自来水管网水量小于水泵流量时，稳流调节器内的水作为补充水源仍能正常供水。

谈建筑给排水设计中的无负压供水摘要:无负压(无吸程)管网给水设备作为一种比普通变频调速给水设备更节能节电,又能避免自来水水质二次污染的给水增压新设备。

本文结合某小区无负压供水设备应用实例,简述了无负压方案与传统设计方案优缺点对比,得出无负压供水设备具有卫生无污染、设备管理方便简单、不浪费能源、技术含量高等优点,以供同行探讨。

关键词：建筑给排水; 无负压供水; 应用引言：无负压供水系统是在传统恒压供水系统的基础上发展起来的一种新型供水方式。

也是国家重点推广的高科技产品,无负压给水设备是直接串联到市政给水管网或原有管网上加压,有效利用原有管网压力达到节能的目的而对市政给水管网或有压管网不产生负压,能稳定和调节流量的给水设备,由水泵、稳流补偿器、真空抑制器、控制柜、控制仪表、管道及阀门组成。

就现在,无论是设计者、还是房地产开发商,在讨论设置或改造增压给水设备时,往往都会先想到是否可以采用管网叠压式(无负压)给水设备。

1.节水在建筑给水排水设计中的应用1.1多高层建筑中应充分利用市政给水管网的供水压力在多高层建筑中（多高层建筑是指五层及五层以上建筑），城市管网水压难以完全满足其供水要求，在以往的工程设计中，将市政给水管直接引入地下贮水池，再由水泵提升到水箱后供水，这样就白白浪费了市政给水管网的自由水头，极不经济，因此应根据市政管网提供的水压（或在接口处接压力表测出水压），来确定市政管网的水压能满足一至几层的供水要求，然后进行分区。

另对低层的住宅楼，若夜间水能上到楼顶，而白天高峰期水不能到达顶部几层时，则应优先选用仅设屋顶水箱的供水方式，这样即能市政水在夜间贮在屋顶水箱，又能保证白天用水高峰时的流量和压力。

但对小高屋建筑来说，城市水压仅能保证n层以下用水，那么可分区供水，n层以上由市政管网——直接入网叠压式变频给水设备——用水点（该地自来水公司许可的条件下）；或n层以上由市政管网——水池——水泵——水箱——用水点或n层以上由市政管网——水池——变频给水设备——用水点这样充分利用了市政管网的可用水头，起到了节能的效果。

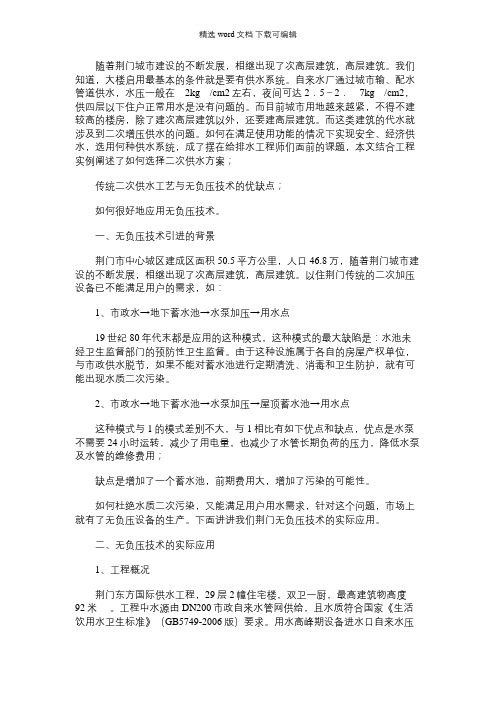

随着荆门城市建设的不断发展，相继出现了次高层建筑，高层建筑。

我们知道，大楼启用最基本的条件就是要有供水系统。

自来水厂通过城市输、配水管道供水，水压一般在2kg/cm2左右，夜间可达2．5－2．7kg/cm2，供四层以下住户正常用水是没有问题的。

而目前城市用地越来越紧，不得不建较高的楼房，除了建次高层建筑以外，还要建高层建筑。

而这类建筑的代水就涉及到二次增压供水的问题。

如何在满足使用功能的情况下实现安全、经济供水，选用何种供水系统，成了摆在给排水工程师们面前的课题，本文结合工程实例阐述了如何选择二次供水方案；传统二次供水工艺与无负压技术的优缺点；如何很好地应用无负压技术。

一、无负压技术引进的背景荆门市中心城区建成区面积50.5平方公里，人口46.8万，随着荆门城市建设的不断发展，相继出现了次高层建筑，高层建筑。

以住荆门传统的二次加压设备已不能满足用户的需求，如：1、市政水→地下蓄水池→水泵加压→用水点19世纪80年代末都是应用的这种模式，这种模式的最大缺陷是：水池未经卫生监督部门的预防性卫生监督。

由于这种设施属于各自的房屋产权单位，与市政供水脱节，如果不能对蓄水池进行定期清洗、消毒和卫生防护，就有可能出现水质二次污染。

2、市政水→地下蓄水池→水泵加压→屋顶蓄水池→用水点这种模式与1的模式差别不大，与1相比有如下优点和缺点，优点是水泵不需要24小时运转，减少了用电量，也减少了水管长期负荷的压力，降低水泵及水管的维修费用；缺点是增加了一个蓄水池，前期费用大，增加了污染的可能性。

如何杜绝水质二次污染，又能满足用户用水需求，针对这个问题，市场上就有了无负压设备的生产。

下面讲讲我们荆门无负压技术的实际应用。

二、无负压技术的实际应用1、工程概况荆门东方国际供水工程，29层2幢住宅楼，双卫一厨，最高建筑物高度92米。

工程中水源由DN200市政自来水管网供给，且水质符合国家《生活饮用水卫生标准》（GB5749-2006版）要求。

Construction & Decoration建筑与装饰2022年1月上 35无负压供水在建筑给排水中的应用胡明志北京市元兴设备安装有限责任公司 北京 100029摘 要 伴随着人们对建筑工程功能效益的新要求，各个建筑工程项目的实施中，都要更新给排水设计理念和思路，以克服建筑给排水中传统设计思路的巨大限制，在满足建筑基本给排水需求的前提下，达到节能降耗的目标。

现阶段的很多建筑给排水设计中，都采用了无负压供水的方式，这一供水方式相对先进，兼具经济性、技术性和节能性优势。

因此，本文详细探析了在建筑给排水中的无负压供水应用，有利于实现建筑给排水系统的全面优化。

关键词 无负压供水；建筑给排水；应用引言建筑行业在长时间的发展过程中，积累了丰富的施工经验，各项施工工艺和技术越发成熟，尤其是建筑给排水设计中，人们不再局限于传统的设计方式，逐步采用了新型的设计思路，有效提升了给排水设计的水平。

建筑给排水中的无负压供水的能耗低，节能环保性突出，符合行业可持续发展的要求，但为在建筑工程中有效发挥这一供水方式的优势，专业的设计人员必须要根据对建筑工程中的给排水设计需求，来进行对应的参数优化，提升给排水的设计水平。

1 无负压供水技术概述当下的很多建筑工程给排水系统内，都采用了无负压供水技术，基于其技术优势，在未来的建筑工程领域，这一供水方式还有着巨大的发展空间。

就无负压供水技术的原理来看，变频技术是其中不可或缺的技术，经由变频式无负压供水设备的配备，可适当进行供水管道的增压。

与传统的供水方式相比，在传统的供水设计思路下，需利用蓄水池中的水来完成管道供水，借助于特定的水压条件，完成水池内的注水任务，随后由蓄水池来完成供水工作，在这一供水流程下，蓄水池内的水经过入水压、出水压的二次水压供水，将会出现明显的能源消耗，无法满足节能环保的目标[1]。

在技术日渐发展的过程中，无负压供水技术越发引起了人们的关注，直接将无负压供水设备与供水管道连接，在特定的压力条件下来完成供水任务，不存在蓄水池储水供水的流程，也就不存在这方面的能耗。

谈建筑给排水设计中的无负压供水摘要：为进一步提高建筑给排水设计的水平，充分发挥出无负压供水的优势，本文主要针对节水在建筑给排水设计中的应用；无负压供水设备的优点分析；无负压供水设备的工作原理分析三点内容，从多个角度出发，提出具体的可行性方法，为后续的工作展开提供有效的借鉴和参考。

关键词：给排水设计；建筑工程；无负压供水；应用分析；工作原理引言从建筑给排水设计中的无负压供水应用来看，相对于传统技术具有诸多优势，包括占地面积更小，设备投资更少、更符合卫生标准、节能效果更好、安装过程更加简洁、运行成本更低、对供水的影响更小等。

相关部门与相关人员要进一步利用好无负压供水，充分发挥出无负压供水的优势。

因此，本文针对问题，探讨建筑给排水设计中的无负压供水。

一、节水在建筑给排水设计中的应用（一）在多高层建筑中,应当充分利用市政给排水管网的供水压力从过往多高层建筑的实际情况来看，城市的管网水压往往很难满足用户的实际用水需求。

对此，在当前的建筑给排水设计中，则需要对市政的给水管进行地下贮水池引入，之后再通过水泵的来完成到水箱的提升，直至后续供水。

那么这样一种设计，从实际使用来看，往往会浪费市政给水管网的自由水头，是不利于经济的。

对此，首先需要结合好市政管网所提供的水压，来计算这一水压能够实际满足几层楼的供水，之后再对其进行分区处理。

如果供水处于夜间，能够满足高层的用水，但白天用水高峰期不能达到，则需要尽可能地选用屋顶水箱的供水方式。

如此一来，一方面有利于夜间的贮水，另一方面，也能保证白天用水高峰期的流量和压力。

（二）着重关注生活给水管道中的超压问题针对《建筑给排水设计规范》的要求，其中明确规定了我国城市生活给水系统的最低层用水点压力要控制在400Kpa以下。

但是，从实际的情况来看，很多生活供水系统在竖向分区后，仍会在部分的卫生器具配水点上，存在着水压偏大的问题。

之所以造成这一情况，主要是因为即便在进行了分区处理后，一些最低层的静水压仍然处于300Kpa左右。

无负压供水在建筑给排水中的应用发布时间：2023-01-10T07:02:57.699Z 来源：《建筑实践》2022年16期8月作者：姚忆文[导读] 文章结合文献资料和本人的工作经验，主要探讨无负压供水在建筑给排水中的应用优势姚忆文32058619891027**** 215131摘要文章结合文献资料和本人的工作经验，主要探讨无负压供水在建筑给排水中的应用优势，具体应用功能和要点，同时根据本人的长期建筑给排水系统建设经验，也总结了无负压供水系统应用过程中依然存在的问题和解决建议。

通过本文对无负压供水的研究发现，无负压供水系统应用具有高效率、节能以及方便的优势，同时也存在无水箱缺陷。

因此，当前无负压供水系统在给水系统中应用，需要解决以上两点问题，继而保证无负压供水实施良好，提升无负压供水应用效果。

关键词：无负压供水；建筑给排水；应用分析建筑给排水系统是现代建筑中的重要系统，关系到建筑地给水和排水功能。

当前，建筑行业发展背景下，建筑给排水系统也在不断优化。

如，无负压供水系就是建筑该排水的一种新技术，该技术已经在现代建筑工程中广泛推广应用，并且给排水效果非常好，得到了我们建筑行业的一致认可。

1.无负压供水系统及其应用优势分析无负压供水系统也叫做管网叠压新技术，该技术应用过程中，采用串联方式连接所有的给水设备和给水网络。

同时，在给水管道、阀门等设备中增加水泵、稳流补偿装置、真空抑制设备、压力调节罐、控制柜和控制仪表等新设备，从而构建一个新的给水系统。

无负压供水系统构建完成后，系统进水、储水过程中，会利用压力调节罐和安装在其上的稳流补偿器，有效控制管网负压，实现负压减小变弱，继而实现稳定截流。

另外，无负压供回水系统应用过程中，自来水网最初压力也可以得到有效的调控，进而实现了系统节能。

最后，该系统也具有控制、调节水流量的作用。

当前技术发展背景下，无负压供水技术主要分为补气式与胶囊式两类。

与传统建筑给排水技术相比，无负压供水具有绝对的技术优势，因此在当前建筑给排水系统中应用。

试论无负压供水在建筑给排水中的应用发布时间：2021-07-20T17:07:13.343Z 来源：《工程管理前沿》2021年3月第8期作者：张柳丽1 张丽华2[导读] 随着建筑行业的不断发展张柳丽1 张丽华2身份证号码：33062319821013**** 身份证号码：35262319770711****【摘要】随着建筑行业的不断发展，给排水系统通过无负压供水技术可对居民实现优化性供水。

文章对无负压供水技术进行概述，讲述无负压供水系统所应用的技术原理，并对建筑行业给排水系统中无负压供水技术的实现路径进行具体总结。

【关键词】建筑工程;给排水系统;无负压供水无负压供水技术的广泛应用，可解决建筑行业中供水问题，通过其变频技术和稳压技术使供水管道实现智能化持续性供水。

无负压供水系统在使用过程中，以其自动化控制系统可达到节约能源的目的，并可提升供水系统的工作效率。

1、无负压供水技术概述无负压供水技术作为市政供水管道常用的技术之一，以变频技术作为设备整体核心技术之一，也称为变频式无负压供水设备，对市政供水管道进行增压。

传统的供水方式与无负压供水技术相比，一般采用蓄水池对市政管道进行供水，由水压对水池进行注水，再通过蓄水池进行向市政管道供水，此过程中蓄水池中的水经过入水压与出水压的二次水压供水将导致能源的重复消耗。

随着技术的不断发展，无负压供水设备已被广泛应用到供水管道中，其直接与供水管道相连接，通过压力对水管进行直接供水，省略了蓄水池储水供水的环节，节省了能源消耗。

无负压供水技术在使用过程中，通过稳压式补偿技术对市政供水管道进行稳压，通过智能控制技术对供水管道进行检测以达到不间断供水。

在系统运行前，应依据具体供水环境进行稳压值设定，并采取相应微变频技术对水压进行控制，防止供水管道压力过大时造成供水问题，影响民众和企业的正常用水。

系统在运行过程中，无负压供水设备一般采取真空补偿技术对供水管道进行封闭式串联，防止水流在传输过程中混入其他杂质，导致供水管道堵塞和居民饮用水水质下降等问题。
