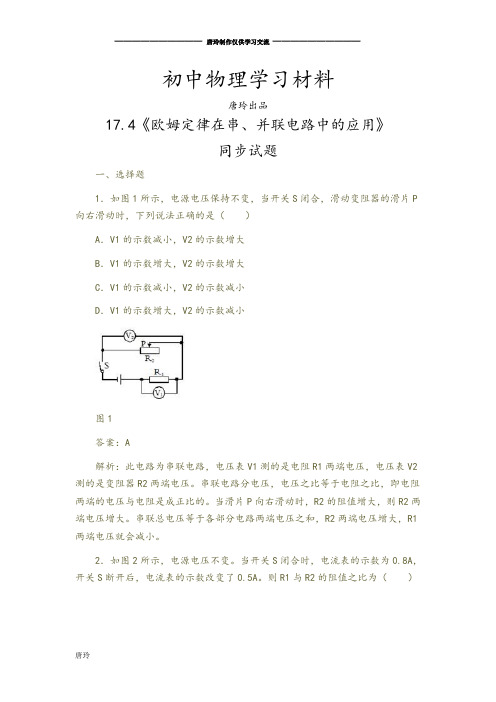

初中物理学习材料唐玲出品17.4《欧姆定律在串、并联电路中的应用》同步试题一、选择题1．如图1所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P 向右滑动时，下列说法正确的是（）A．V1的示数减小，V2的示数增大B．V1的示数增大，V2的示数增大C．V1的示数减小，V2的示数减小D．V1的示数增大，V2的示数减小图1答案：A解析：此电路为串联电路，电压表V1测的是电阻R1两端电压，电压表V2测的是变阻器R2两端电压。

串联电路分电压，电压之比等于电阻之比，即电阻两端的电压与电阻是成正比的。

当滑片P向右滑动时，R2的阻值增大，则R2两端电压增大。

串联总电压等于各部分电路两端电压之和，R2两端电压增大，R1两端电压就会减小。

2．如图2所示，电源电压不变。

当开关S闭合时，电流表的示数为0.8A，开关S断开后，电流表的示数改变了0.5A。

则R1与R2的阻值之比为（）图2A．13∶5 B．3∶5 C．5∶3 D．5∶13答案：C解析：此电路为电阻R1、R2并联。

开关控制电阻R2，当开关闭合时，两电阻并联；当开关断开时，只有电阻R1接入电路。

并联电路互不影响，S闭合时，I1+I2=0.8A，S断开后电流表示数变化了0.5A，则I2=0.5A，I1=0.3A，并联电路电压相等，根据，电流之比等于电阻反比，。

3．在研究“一定电压下，电流与电阻的关系”时，电路如图3所示。

电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样。

在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，读出电流表的示数。

当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（）图3A．滑动变阻器值太小B．电源电压3V太高C．20Ω的阻值太小D．控制的电压1.5V太高答案：A解析：在研究电流与电阻关系时，要控制电阻两端电压一定，在更换电阻后，要调节滑动变阻器使电阻两端电压一定。

当电阻R=20Ω，电阻两端电压为1.5V，电路中的电流为0.075A。

17.4欧姆定律在串、并联电路中的应用同步基础达标题一、单选题1．下列关于欧姆定律（I= UR）说法不正确的是( )A．由I=UR可知，当导体电阻R一定时，导体中电流I跟两端电压U成正比B．由I=UR可知，当导体两端电压U一定时，导体中电流I跟电阻R成反比C．由I= UR 变形可得R=UI，说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比D．由I= UR 变形可得R=UI，说明导体的电阻R在数值上等于U跟I的比值，但由于电阻是导体本身的属性，其大小跟U、I无关2．“风力测试仪”的原理如图所示，电源电压恒定不变，L为小灯泡，AB为阻值均匀的电阻丝．闭合开关S，有风时，重物受风力的作用而发生偏转．则下面说法不正确的是( )A．风力越大，灯泡越亮B．AB连入电路的电阻值与风力大小有关C．风力越大，AB连入电路的电阻值越大D．风力变化不大时，灯泡亮度变化不够明显，可以在电路中串联一个电流表进行改进3．如图所示，电源电压保持不变，当闭合开关后，滑动变阻器的滑片向右移动的过程中，下列说法正确的是( )A．电压表V1示数变大，电流表A示数变小B．电压表V2示数变大，电流表A示数变大C．电压表V1示数和电流表A示数的乘积不变D．电压表V2示数和电流表A示数的比值变大4．如图所示的四种电路，其中滑片向右滑动时，电表示数增大的电路是( )A．B．C．D．5．在如图的电路中，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙=1：3；断开开关S，拆去电压表并在甲、乙两处分别接入电流表，此时I甲：I乙是( )A ．3：1B ．1：1C ．1：3D ．4：36．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤，原理如图所示，R 0为定值电阻，R 为滑动变阻器，电源电压不变，闭合开关，当物体放在秤盘上时，滑片下移．现在秤盘上增加重物后，下列说法中正确的是 ( )A ．电流表示数变小，电压表示数变大B ．电流表示数不变，电压表示数变大C ．电流表示数变大，电压表示数变大D ．电流表示数不变，电压表与电流表示数之比变小7．一个灯泡标有“4V 0.5A ”，电流表量程0~0.6A ，滑动变阻器最大值是15Ω；现要将该灯泡接入电源电压为6V 的电路中，使得灯泡亮度可以调节．为了确保电路中各元件不损坏，滑动变阻器阻值变化范围是( ) A ．0~15Ω B ．12~15ΩΩC ．2~15ΩΩD ．4~15ΩΩ二、填空题8．串联电路的总电阻等于______________________。

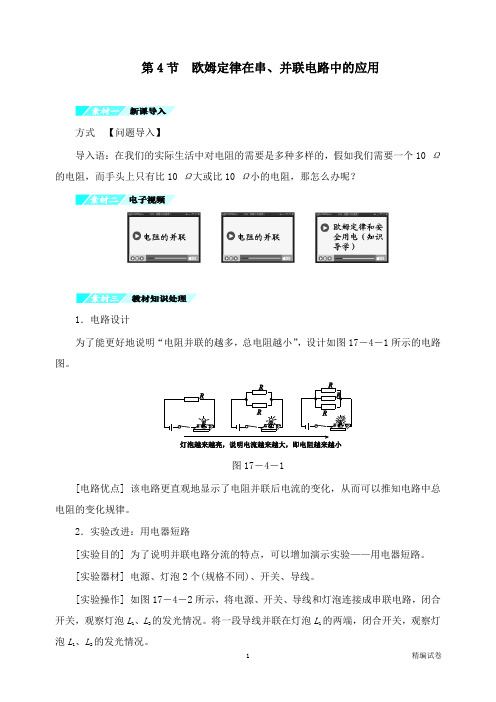

第4节欧姆定律在串、并联电路中的应用方式【问题导入】导入语：在我们的实际生活中对电阻的需要是多种多样的，假如我们需要一个10 Ω的电阻，而手头上只有比10 Ω大或比10 Ω小的电阻，那怎么办呢？1．电路设计为了能更好地说明“电阻并联的越多，总电阻越小”，设计如图17－4－1所示的电路图。

图17－4－1[电路优点] 该电路更直观地显示了电阻并联后电流的变化，从而可以推知电路中总电阻的变化规律。

2．实验改进：用电器短路[实验目的] 为了说明并联电路分流的特点，可以增加演示实验——用电器短路。

[实验器材] 电源、灯泡2个(规格不同)、开关、导线。

[实验操作] 如图17－4－2所示，将电源、开关、导线和灯泡连接成串联电路，闭合开关，观察灯泡L1、L2的发光情况。

将一段导线并联在灯泡L1的两端，闭合开关，观察灯泡L1、L2的发光情况。

图17－4－2[实验说明] 导线并联在灯泡L1两端，将并联分流的特点极限化，即导线电阻非常小，电流几乎都从导线中通过。

灯泡L1由于分得的电流很小(基本为零)而不再发光。

[实验注意] 连接电路时，开关一定要断开。

[考点小说] 欧姆定律是电学中的基本定律之一，作用非常重要，是进一步学习其他电学知识(如电功、电功率、电热等)的前提和基石。

所以，关于欧姆定律的理解和应用是中考试题中电学板块的必考点。

主要考查实验探究过程(探究电流与电压、电阻的关系，测量电阻)，应用欧姆定律公式I＝UR和其推导公式进行相关的定性推理、定量计算等。

考查题型多样，可以是选择题、填空题，也可以是实验探究题、计算题等。

欧姆定律的应用例1 [济宁中考] 小梦为济宁市2014年5月份的体育测试设计了一个电子身高测量仪，如图17－4－3所示的电路中，R是定值电阻，R是滑动变阻器，电源电压不变，滑片会随着身高上下移动。

能实现身高越高，电压表或电流表示数越大的电路是( )图17－4－3[答案] B例2 [南京中考] 如图17－4－4所示，电源电压不变，R 1、R 2、R 3为定值电阻，开关S 1、S 2都闭合时，电流表A 与电压表V 1、V 2均有示数，断开开关S 2，则( )A ．电流表A 示数变大，电压表V 1示数变大B ．电流表A 示数变小，电压表V 2示数变小C ．电压表V 1示数与电流表A 示数的比值变大D ．电压表V 2示数与电流表A 示数的比值变大[答案] D 例3 [烟台中考] 如图17－4－5所示，电源两端的电压保持不变，闭合开关S 后，滑动变阻器的滑片P 由图示位置向左端滑动的过程中，下列判断正确的是( )图17－4－5A ．电流表A 1示数变大B ．电流表A 2示数变小C ．电压表V 和电流表A 2的示数之比保持不变D ．电压表V 示数变大[答案] C例4 [泉州中考] 如图17－4－6甲所示的电路中，电源电压不变，R为定值电阻，R为电阻箱。

17.4欧姆定律在串、并联电路中的应用一、单选题1．如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合S，当R2的滑片P向左滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V示数与电流表A1的示数的比值不变D．电压表V示数与电流表A1的示数的比值变小2．如图所示，电源电压为4.5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a 端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是（）A．ΔU1=0V、ΔU2=2V、ΔU3=1VB．ΔU1=0V、ΔU2=2V、ΔU3=2VC．ΔU1=0.5V、ΔU2=1V、ΔU3=1.5VD．ΔU1=0.2V、ΔU2=1V、ΔU3=0.8V3．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I U关系图像如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I U-关系图像B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，电阻R的电阻20ΩD．当电流表示数为0.25A时，电源电压为2V4．下列说法中正确的是（）A．一节干电池的电压为1.5V，两节干电池不能给手机充电B．对人体来说，安全电压是不高于36V，在潮湿环境下，人体安全电压将变大一些C．关于公式URI=，可知导体的电阻与它两端的电压成正比，和通过它的电流成反比D．通艺初三教室里的电灯点亮越多，电路总电阻就越大，电源总电压保持不变5．如图所示的电路中，电源电压不变，当开关S由断开变为闭合时，电流表、电压表及灯泡变化的变化情况为A．电流表A1示数减小B．灯泡L1变暗C．电流表A示数变大D．电压表示数减小6．电话的话筒可以把声音的变化转化为电流的变化.炭精话筒的结构如图所示，炭精盘和振动膜之间充满了接触不紧密的炭粒.声音使振动膜振动，改变炭粒接触的紧密程度，使炭粒的电阻发生变化，从而改变电路中电流的大小.如果炭粒的电阻能在45～55Ω的范围内变化（电路中其余电阻忽略不计），当加在它两端的电压为3V时，则电路中电流变化的范围为（ ）A ．0～0.067AB ．0～0.055AC ．0.055～0.067AD ．0.55～0.67A7．一只灯泡与变阻器串联后接在54伏的电源上，灯泡的额定电压是36伏，电阻是15欧，为使灯泡正常发光，此变阻器的规格应为A ．“10欧，2安”B ．“10欧，3安”C ．“5欧，3安”D ．“5欧，2安”8．如图所示，电源电压保持不变，电阻1238R R ∶∶，则闭合时，甲、乙两电压表示数之比U U 甲乙∶；与断开时，甲、乙两电流表示数之比I I 甲乙∶分别是（ ）A ．3∶8，1∶1B ．3∶8，3∶8C ．3∶8，8∶3D ．1∶9，8∶39．如图所示的电路中，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是A ．电流表示数变大，电压表示数变小B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变大D．电流表示数变小，电压表和电流表示数之比变大10．一段导体两端的电压为8 V时，通过导体的电流为0.8 A，当通过导体的电流增加0.2 A 时A．导体两端的电压增加0.2VB．导体两端的电压保持不变C．导体的电阻减小2 ΩD．导体的电阻仍为10 Ω二、填空题11．如图所示，电源电压不变，R1＝10 Ω．当闭合S1、断开S2时，电压表的示数为2V，通过R1的电流为A当断开S1、闭合S2时，电压表的示数为3 V，则R2两端的电压为V．12．如图甲是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，油面下降，浮子随液面落下，带着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量，其中浮子应用了条件．如果把量程足够大的电压表改装成油量表，要求油量增加时，电压表的读数也增加，电压表应接在甲图中两端（按图中所标示字母填写）．小军在以上设计的启发下，设计了一种测量体重的装置（如乙图所示），当没有测体重时，滑片P在图中绝缘体处，绝缘体使电路（选填“切断”或“接通”），电路中R1的作用是，在称量过程中，弹簧（在弹性限度内）的弹性势能随称量物体的重力增大而（填“增大”、“减小”或“不变”）．13．两个标有“10Ω 0.6A”和“5Ω 1A”的定值电阻，若将他们串联起来接入电路时等效电阻为Ω，电源电压最多为V，若将他们并联起来接入电路，干路电流最大为A。

17.4 欧姆定律在串、并联电路中的应用一、单选题1．关于教学楼照明电路的总电阻R的大小，下列说法正确的是（）A．全楼只有一盏灯工作时，R最小B．全楼灯都亮时，R最小C．全楼灯都亮时，R最大D．以上说法都不对2．如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P从图示位置向右移动，灯泡的亮度及电压表示数变化情况是（）A．灯泡变亮，电压表示数不变B．灯泡变暗，电压表示数减小C．灯泡亮度不变，电压表示数不变D．灯泡亮度不变，电压表示数增大3．在如图所示的电路中，电源两端的电压保持不变。

闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，电压表､电流表示数的变化情况是（）A．电压表､电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大4．如图所示，电源电压保持不变。

闭合开关，滑片P从最右端向最左端滑动过程中，下列说法正确的是（）A．电流表示数变小B．电压表V2示数变小C．电压表V1示数不变D．电压表V2示数不变5．两个定值电阻，甲标有“16Ω 1.5A”，乙标有“22Ω 0.5A”，现把它们串联起来，则该串联电路中允许通过的最大电流和它们两端加的最高电压是（）A．1.5A57V B．0.5A41V C．2A35V D．0.5A19V6．在如图甲所示的电路中，电源由两节新干电池串联组成，当闭合开关后，两个电流表指针偏转均为图乙所示，则下列说法正确的是（）A．电源电压为4V B．通过R2的电流为0.22AC．通过R2的电流为96mA D．R1的电阻为3.125Ω7．如图所示的电路中，闭合开关S后，灯泡L1发光、L2不发光，电流表、电压表指针均有偏转，则该电路故障可能是（）A．灯泡L1短路B．灯泡L1断路C．灯泡L2短路D．灯泡L2断路8．抗击新型冠状病毒需要随时监测体温，小杰利用热敏电阻R和定值电阻R0设计了一个“温度计”的模拟电路。

人教版九年级物理17.4 欧姆定律在串并联电路中的应用（含答案）一、选择题（本大题共7道小题）1. 从欧姆定律可导出R＝UI，下列说法正确的是()A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变2. 如图是研究并联电路电流特点的实物图．电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时() A. 甲表示数不变，乙表示数变大 B. 甲表示数变小，乙表示数变大C. 甲表示数变大，乙表示数不变D. 甲表示数变小，乙表示数不变3. 如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是()A. 总电阻变小B. 电流表的示数变小C. 电压表的示数变大D. 滑动变阻器接入电路中的电阻变小4. 如图所示，电源电压不变，R1为定值电阻，开关闭合当R2的滑片向左移动的过程中，下列判断正确的是()A. 示数变小，示数变大B. 示数变小，示数变小C. 示数变大，示数变小D. 示数变大，示数变大5. 我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器(气敏电阻)，R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是()A. 当酒精浓度减小时，R的阻值减小B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小6. 如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器滑片P 向左移动时，以下说法正确的是()A. 两电流表示数的差值变小B. 电压表示数与电流表示数的比值不变C. 电压表示数与电流表示数的比值不变D. 电压表示数与电流表示数的乘积变大7. 如图所示的电路中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲∶U乙＝5∶3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲∶I乙是()A. 2∶5B. 3∶5C. 2∶3D. 5∶2二、填空题（本大题共7道小题）8. 小英按图甲所示的电路图连接实验电路，测量电阻R x的阻值．闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为________V，电流表的示数为________A，待测电阻R x的阻值为________Ω.9. 如图所示，把一个未知电阻R x与一个阻值为10 Ω的电阻R串联接到某恒稳电源上后，闭合开关S，电流表的示数为0.3 A；断开开关S，将10 Ω电阻换成20 Ω后再闭合开关，这时电流表的示数变为0.2 A，则未知电阻R x的值是________Ω，电源电压为________V.10. 如图甲所示电路，闭合开关S后两电流表的指针指在同一位置，两表的示数如图乙所示，则L1灯的电流为________A，两灯电阻之比为R1：R2＝________．11. 如图所示电路中，电源电压不变，只闭合开关S3，R1和R2是________联的，再断开S3，闭合开关S1、S2，电流表示数________，电压表示数________(后两空均选填“变大”、“变小”或“不变”)．12. 甲、乙两地之间沿直线架设了两条输电线，输电线的线芯用铜导线，是为了减少因电流的________效应而损失的电能．已知每条输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地将电流表接入如图所示的电路，电压表应接在________(选填“AB”或“CD”)两点之间；若电压表和电流表的示数分别为4 V和0.5 A，则短路位置离甲地________km.13. 滑动变阻器是电学实验中常用的基本器材，它接入电路中有如图所示的两种基本接法．电阻R0与滑动变阻器R的最大电阻值相等，电源电压为10 V.(1)为保护电路，闭合开关前，图(乙)中的滑动变阻器触头应移到________端．(2)移动滑动触头，图(甲)中R0两端电压变化范围是________V，图(乙)中R0两端电压变化范围是________V.14. 如图所示，电源电压不变，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.只闭合S，电流表、示数之比为________，电压表、示数之比为________．再闭合S1、S2，电流表、示数之比为________，电压表、示数之比为________．三、解答题（本大题共3道小题）15. 如图所示，甲为电路的连接情况，R1＝20 Ω，R2为滑动变阻器，乙为R3的I－U图像，电源电压保持不变．当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6 A ；若滑片P在b端，则电压表示数为8 V．求：(1)电源电压．(2)滑动变阻器R2的最大阻值．(3)当S1、S2均闭合，且滑片P在a端时，求电流表的示数．16. 如图所示，电源电压保持不变，R1＝10 Ω.当闭合开关S，滑动变阻器滑片P 从a端移到b端，两电表示数变化关系用图乙线段AB表示．求：(1)电源电压．(2)滑片P滑到ab中点时电压表的示数．17. 如图甲所示是一种家庭水箱水位测量装置示意图，电源电压18 V保持不变，电压表量程0～15 V，电流表量程0～3 A，R0是阻值为10 Ω的定值电阻，R1是长20 cm、阻值为20 Ω的电阻丝，滑片P把电阻丝与轻质弹簧的指针连在一起．圆柱体M长80 cm，底面积为200 cm2.当水位处于最高处时，M刚好浸没在水中，滑片P恰好在R1的最上端．轻质弹簧阻值不计，M全部露出水面前，弹簧的伸长长度ΔL始终与受到的拉力F成正比，如图乙所示．(1)当水位下降时，电路中示数会随之减小的电表是______．(2)当水位处于最高处时，电压表的示数为多少？(3)当水位下降，圆柱体露出水面部分的长度为50 cm时，电流表示数为多少(g 取10 N/kg)?人教版九年级物理17.4 欧姆定律在串并联电路中的应用（含答案）-答案一、选择题（本大题共7道小题）1. 【答案】D【解析】电阻是导体本身的一种性质，其大小与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过导体的电流无关．所以，当电压为0时，电流增大2倍时或电压增大2倍时，电阻的阻值不变，故A、B、C错误，D正确．故选D.2. 【答案】D【解析】并联电路中各支路之间互不影响；根据图示，开关S在干路中，控制整个电路的通断，开关S1与灯串联，控制通过该灯的电流，电流表甲测量干路中的电流，电流表乙测量支路中的电流，即开关S和S1闭合，电流表甲测量通过两灯的电流之和；断开S1，电流表甲只测量一条支路中的电流，即电流表甲读数变小；而电流表乙读数不变，故选D.3. 【答案】B【解析】滑动变阻器的滑片向右滑动时，滑动变阻器接入电路中的阻值变大，电路中的总阻值变大，A、D错误；根据欧姆定律可知通过电路中的电流变小，电流表的示数变小，B正确；根据U＝IR可知，R1两端的电压变小，C错误．故选B.4. 【答案】A【解析】定值电阻R1与滑动变阻器R2串联，当滑动变阻器的滑片P向左移动时，滑动变阻器R2阻值连入的电阻变小，电路的总电阻R变小，由于电源电压保持不变，由欧姆定律I ＝UR可知，电路的电流变大，故示数变大；由于通过R1的电流变大，而电阻R1的阻值不变，由U＝IR可知R1两端的电压变大，电压表所测电压为R2两端电压，U2＝U总－U1所以其示数变小，因此表的示数变大、表的示数变小，所以B、C 、D 三个选项都错误；故选A 5. 【答案】C 【解析】由图乙可知，R 的阻值与酒精浓度成反比例关系选项解读正误A 当酒精浓度减小时，R的阻值增大×B 由图甲可以看出，电阻R和R0串联，通过R0的电流为电流表示数，夹在R0两端的电压为电压表示数，所以不管酒精浓度是否变化，电压表与电流表的示数之比始终等于R0的阻值，R0不变，比值不变×C 当酒精浓度增大时，酒精传感器R的阻值变小，R0阻值不变，由串联电路电压的分配关系可知，R分得电压变小，则R0两端的电压变大，电压表的示数变大√D 当酒精浓度增大时，酒精传感器R的阻值变小，R0阻值不变，电路中的总电阻变小，电源电压不变，由I＝UR可得电路中的电流变大×6. 【答案】C【解析】闭合开关S后，定值电阻R2和滑动变阻器R1是并联的，干路上没有任何用电器，电流表在干路上，在R2的支路中．滑片P向左移时，R1变小，电压表示数不变，R2中的支路电流不变，故电流表的示数不变，而滑动变阻器R1中的支路电流增大了，干路中的总电流随之增大，所以电流表的示数变大了．两只电流表的差值变大了(滑动变阻器R1中的支路电流)；电压表与电流表的比值(总电阻)变小了；电压表与电流表的比值(定值电阻R2)不变；电流表示数与电流表的乘积不变．故A、B、D选项均错误，故选C.7. 【答案】A【解析】由电路图知，当开关S闭合，甲、乙两表为电压表时，R 1、R 2串联，甲测量的是总电压U ，乙测R 2两端电压U 2，两表的示数之比U 甲∶U 乙＝5∶3，则R 2两端电压为U 2＝35U ，则R 1两端电压为U 1＝U －35U ＝25U ，由串联分压知：R 1R 2＝U 1U 2＝25U35U ＝23；由电路图可知，当开关S 断开，甲、乙为电流表时，R 1、R 2并联，甲测通过R 2的电流I 2，乙测干路电流I ，两表示数之比I 甲I 乙＝I 2I 1＋I 2＝U R 2U R 1＋U R 2＝R 1R 1＋R 2＝R 1R 1＋1.5R 1＝25.所以B 、C 、D 错误，故选A.二、填空题（本大题共7道小题）8. 【答案】2 0.5 4 【解析】电压表接0～3 V 的量程，示数为2 V ．电流表接0～0.6 A 的量程，示数为0.5 A ．根据欧姆定律的变形式可知，待测电阻的阻值为R x ＝U I ＝2 V0.5 A ＝4 Ω.9. 【答案】106 【解析】由电路图可知，R x 与R 串联，电流表测电路中的电流，当R ＝10 Ω，电流表的示数I ＝0.3 A 时，电源的电压：U ＝I (R x ＋R )＝0.3 A×(R x ＋10 Ω)，当R ′＝20 Ω，电流表的示数I ′＝0.2 A 时，电源的电压：U ＝I ′(R x ＋R ′)＝0.2 A×(R x ＋20 Ω)，因电源电压不变，所以，0.3 A ×(R x ＋10 Ω)＝0.2 A×(R x ＋20 Ω)，解得：R x ＝10 Ω，电源的电压U ＝I (R x ＋R )＝0.3 A ×(10 Ω＋10 Ω)＝6 V .10. 【答案】21∶4 【解析】首先利用“去表法”判断电路的连接方式为并联，电流表测量灯L 2的电流，电流表测量干路电流．两表指在同一位置，说明两表所用量程不同，分别为0～0.6 A 和0～3 A ，所以两电流表示数分别为0.5 A 和2.5 A ，根据并联电路中电流规律可知通过L 1的电流I 1＝I －I 2＝2.5 A －0.5 A ＝2A ；再根据并联电路分流原理可知，R 1R 2＝I 2I 1＝0.5 A 2 A ＝14.11. 【答案】串变大 变大 【解析】只闭合开关，S 3，R 1与R 2组成串联电路；电压表测R 1两端电压；再断开开关S 3，闭合S 1、S 2时，R 1与R 2并联，电压表测电源两端电压，示数增大，电流表测干路电流示数也增大．12. 【答案】热AB 20 【解析】因电流的热效应而使电能损失；短路出现在CD ，电压表接在AB 之间，那么测的就是ACDB 段的电压；R ＝U I ＝4 V0.5 A ＝8 Ω，所以总长度是8 Ω0.2 Ω＝40 km ，CD 段导线电阻不计，那么AC 和BD 段各占20 km.13. 【答案】(1)d(2)5－10 0－10 【解析】(1)闭合关开前，移动滑片使滑动变阻器接入电路的阻值最大，由乙图可知，滑动变阻器的触头应该移动到d 端；(2)由甲图可知，R 0与R 串联在电路中当滑动变阻器触头在a 端时，只有R 0接入电路，此时R 0两端的电压为电源电压10 V ，根据串联电路中电阻的分压原理可知，当滑动变阻器向b 端滑动过程中，电阻R 0两端的电压变小，当滑动变阻器触头接在b 端时，R 0两端电压最小，又因为R ＝R 0，所以此时R 0两端的电压为5 V ，由此可知，甲图中R 0两端电压的变化范围为5－10 V ．由乙图可知，当触头接在c 端时，此时R 0与R 并联，R 0两端的电压为电源电压10 V ，当触头接在d 端时，此时R 0短路两端电压为0，因此乙图中，R 0两端电压的变化规律为0－10 V .14. 【答案】1∶11∶3 3∶5 1∶1 【解析】只闭合S ，R 1、R 3串联，、电流相等，因此示数之比为1∶1；、分别测量R 1两端电压和总电压，根据串联电压的分配规律可知，、示数比等于R 1与总电阻之比，即为R 1∶(R 1＋R 3)＝2 Ω∶(2 Ω＋4 Ω)＝1∶3 ；再闭合S 1、S 2，R 1、R 2并联，、示数相等，所以示数之比为1∶1 ；此时测R 1电流，测干路电流，因此I 1＝U R 1＝U2 Ω；I 2＝U R 1＋U R 2＝U 2 Ω＋U 3 Ω，所以、示数比为U 2 Ω∶(U 2 Ω＋U 3 Ω)＝3∶5 .三、解答题（本大题共3道小题）15. 【答案】解：(1)当S 1闭合，S 2断开，滑片P 在a 端时，R 2＝0，电路中只有R 1 可知电源电压：U ＝I ′R 1＝0.6 A×20 Ω＝12 V(2)当S 1闭合，S 2断开，滑片P 在b 端时，R 2达到最大，且R 1、R 2串联，U 2＝8 V ，U 1＝U －U 2＝12 V －8 V ＝4 V由题意可知I 2＝I 1＝U 1R 1＝4 V20 Ω＝0.2 A所以滑动变阻器R 2＝U 2I 2＝8 V0.2 A ＝40 Ω(3)当S 1、S 2均闭合，且滑片P 在a 端时，R 2＝0，R 1、R 3并联，由乙图可知，R 3＝U 3I 3＝6 V0.3 A ＝20 Ω1R 并＝1R 1＋1R 3＝120 Ω＋120 Ω＝110 Ω 所以R 并＝10 Ω所以此时电流表的示数I 并＝U R 并＝12 V10 Ω＝1.2 A16. 【答案】解：(1)当滑片在b 端时，变阻器接入电路阻值为0，电路电流最大I max ＝0.6 A ，电源电压U ＝R ·I max ＝10 Ω×0.6 A ＝6 V(2)当滑片在a 端时，变阻器接入电路阻值最大．电路电流最小I min ＝0.2 A ，此时变阻器两端的电压U p ＝4 VR p ＝U p I min＝4 V0.2 A ＝20 Ω则当滑片P 在ab 中点时，变阻器接入电阻的阻值为12R p电路电流I p ＝U R 1＋12R p ＝ 6 V10 Ω＋12×20 Ω＝0.3 A变阻器两端的电压U p ′＝12R p ·I p ×20 Ω×0.3 A ＝3 V .17. 【答案】解：(1)电压表(2)当水位处于最高处时，R 1接入电路的阻值为20 Ω R 总＝R 1＋R 0＝20 Ω＋10 Ω＝30 Ω I ＝U R ＝18 V 30 Ω＝0.6 A电压表的示数U 1＝IR 1＝0.6 A×20 Ω＝12 V(3)当圆柱体露出水面部分的长度为50 cm 时，它所受的浮力减小；ΔF 浮＝ρ水gSh＝1×103kg/m 3×10 N/kg ×200×10－4m 2×50×10－2 m ＝100 N 弹簧对圆柱体的拉力增加ΔF ＝100 N.由图可知，当弹簧所受拉力增大100 N 时，弹簧伸长量ΔL 增加10 cm.即轻质弹簧指针从最高处下降10 cm此时变阻器接入电路的阻值为： R 1′＝20 Ω－1 Ω/cm×10 cm ＝10 Ω电流表示数I ′＝U R 总′＝U R 1′＋R 0＝18 V10 Ω＋10 Ω＝0.9 A。

*第4节欧姆定律在串、并联电路中的应用知能演练提升能力提升1.如图所示,电路中R1的阻值为6 Ω。

闭合开关S,电流表A1的示数为 1.2 A,电流表A2的示数为 0.3 A,则R2的阻值是()A.18 ΩB.24 ΩC.6 ΩD.3 Ω2.下列几组电阻并联后,等效阻值最小的一组是()A.30 Ω和15 ΩB.20 Ω和25 ΩC.10 Ω和35 ΩD.5 Ω和40 Ω3.关于串、并联电路,下列说法正确的是()A.串联电路电流处处相等B.串联电路总电阻的倒数等于各电阻倒数之和C.并联电路各支路电流总相等D.并联电路的总电阻等于各支路电阻之和4.在如图所示的电路中,两只电流表的规格相同,电流表有两个量程(0~0.6 A以及0~3 A)。

闭合开关S,电阻R1与R2均有电流流过,两只电流表的指针偏转角度相同,则R1与R2的比值为()A.1∶5B.5∶1C.1∶4D.4∶15.右图为表示阻值不同的两个电阻的电流随电压变化的I-U图线,下列说法错误的是()A.R1>R2B.R1、R2并联后的总电阻的I-U图线在区域ⅠC.R1、R2串联后的总电阻的I-U图线在区域ⅢD.电阻不变时,电流与电压成正比6.如图所示,电池的电压为12 V,滑动变阻器R的最大阻值是50 Ω,电阻R1的阻值为10 Ω。

当变阻器的滑片P从a端滑向b端时,电流表示数的变化范围是()A.0.24~0.2 AB.0.2~0.24 AC.0.2~1.2 AD.1.2~0.2 A7.一只小灯泡正常工作的电压为8 V,正常发光时通过它的电流为0.4 A,现将该小灯泡接在12 V的电源上,为使其正常发光,还应联一个Ω的电阻。

8.如图所示,电源电压为12 V,闭合开关S,电压表的读数为3 V,它测量的是灯的电压。

如果灯L1的电阻为60 Ω,则电流表的读数为 A。

9.电路元件A和B中的电流与两端电压的关系如图所示,由图可知,A的电阻是Ω。

若将A、B并联后接在电压为2 V 的电源两端,干路中的电流是 A。

人教版初中物理九年级上册17.4 欧姆定律在串、并联电路中的应用习题（含解析）17.4 欧姆定律在串、并联电路中的应用一、选择题1．有两个电阻R1、R2(R1>R2)，在如图所示电路图中阻值最大的是()2．如图所示，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表(接线柱上标有“－”“3”和“15”)，闭合开关后，调节滑片P，使两电压表指针所指位置相同。

下列说法中正确的是()A．电压表V1与V2示数之比为1∶5 B．通过R0、R1的电流之比为4∶1C．R0与R1两端电压之比为1∶5 D．R0与R1的阻值之比为1∶4 3．一个滑动变阻器上标有“50 Ω 1.5 A”字样，把它和30 Ω的定值电阻串联起来接入电路，则电路的总电阻变化范围是()A．0～30 ΩB．0～50 ΩC．0～80 Ω D．30 ～80 Ω4．如图所示，当滑片P向A端移动时，下列判断正确的是() A．通过变阻器的电流变小B．通过灯泡的电流不变C．电流表的示数变小D．变阻器接入电路中的电阻变小5．如图所示，和是两个完全相同的电压表，都有0～3 V和0～15 V 两个量程，闭合开关后，发现两个电压表偏转的角度相同，则()A．R1∶R2＝1∶4 B．R1∶R2＝4∶1C．R1∶R2＝1∶5 D．R1∶R2＝5∶16．如图所示的电路，电源电压保持不变，R1＝10 Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25 A；把滑片P移到中点时，电流表的示数为0.4 A，则下列选项正确的是() A．滑片P在最右端时，通过R1、R2的电流之比为5∶8B．滑片P在最右端时，R1、R2两端电压之比为3∶1C．滑动变阻器的最大阻值为40 ΩD．电源电压为10 V7．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑片的位置，使变阻器的阻值从最大变化到最小，得到两个电阻的UI关系图象如图2所示。

则下列判断正确的是()图1图2A．变阻器滑片在中点时，电流表示数为0.3 AB．定值电阻R1的阻值为20 ΩC．图象乙反映了R2的UI关系D．滑动变阻器R2的阻值变化范围为0～10 Ω8．一个阻值为1 Ω的电阻与一个阻值为5 Ω的电阻并联后，其总电阻()A．大于5 Ω B．大于1 Ω、小于5 ΩC．等于1 Ω D．小于1 Ω9．如图所示，L1与L2是两只标有“3 V10 Ω”字样的相同小灯泡，电源电压为3 V，闭合开关S后，干路电流是()A．I＝0.3 A B．I＝0.6 A C．I＝0.9 A D．I＝1.0 A10．将阻值之比为2∶3的电阻R1、R2并联在同一电路的两端，则通过电阻R1、R2的电流之比为()A．6∶1B．1∶6 C．3∶2 D．2∶311．如图所示，电源电压不变，当开关S闭合时，电压表和电流表示数的变化情况是()A．电压表、电流表的示数均变小B．电压表、电流表示数均变大C．电压表示数不变，电流表示数变大D．电压表示数变大，电流表示数不变12．如图所示，灯L1和L2的灯丝电阻之比是1∶2，则闭合开关后A1表和A2表的示数之比是()A．2∶3B．3∶1 C．1∶2 D．2∶1二、综合题13．如图所示的电路中，电源电压不变，R1＝10 Ω，R2＝20 Ω，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲∶U乙＝________；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲∶I乙＝________。

人教版九年级物理全一册《17.4 欧姆定律在串、并联电路中的应用》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图（a）所示的电路，电源电压保持不变，闭合开关S。

调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图（b）所示。

则下列选项不正确的是（）A．电源电压为6V B．图b乙是R1的“U-I”图像C．R1的阻值为15ΩD．滑动变阻器最大电阻为20Ω2．如图所示电路，R1=R2=R3，开关都闭合时，A、B间的总电阻为6Ω。

则当S1断开S2闭合时，AB间的总电阻为（）A．6ΩB．9ΩC．12ΩD．18Ω3．学校科技小组为某停车场设计了可以自动记录进入车辆数的自动计数器，其简化电路如图甲所示，其中R1是光敏电阻，每当汽车挡住了射向R1的红外线时，R1的电阻会变小，这时自动计数器会计数一次，R2是定值电阻，已知电源电压为9V，某时段AB间的电压随时间变化的图像如图乙所示时，下列分析正确的是（）A．AB间的电压为6V时，自动计数器会计数一次B．汽车挡住射向R1的红外线时，电路中的电流变小C．R1不受光源照射时的电阻值是有光源照射时的4倍D．当仅将R2换成阻值小的定值电阻时，AB间的电压将增大4．如图所示，电源电压保持不变，R1为定值电阻。

闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（）A．电流表A的示数变大，电压表V1的示数变小B．电流表A的示数变小，电压表V2的示数变小C．电压表V1的示数与电流表A的示数的比值变大D．电压表V2的示数与电流表A的示数的比值变小5．如图所示电路V1，V2是相同的电压表，都有两个量程3V和15V。

如果闭合开关后，两只电表的指针偏转角度相同，那么电阻R1、R2阻值可能是（）A．6Ω、20ΩB．10Ω、40ΩC．50Ω、12.5ΩD．30Ω、20Ω6．如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小。

17.4 欧姆定律在串、并联电路中的应用同步卷2一．选择题（共10小题）1．如图所示，电源电压恒定不变，闭合开关S后，只有一个灯泡亮，电流表有示数，电压表无示数，则该电路的故障可能是（）A．灯泡L1短路B．灯泡L2短路C．灯泡L1开路D．灯泡L2开路2．如图所示的电路，闭合开关，两只灯泡都不发光，电流表没有示数，电压表指针有明显偏转。
