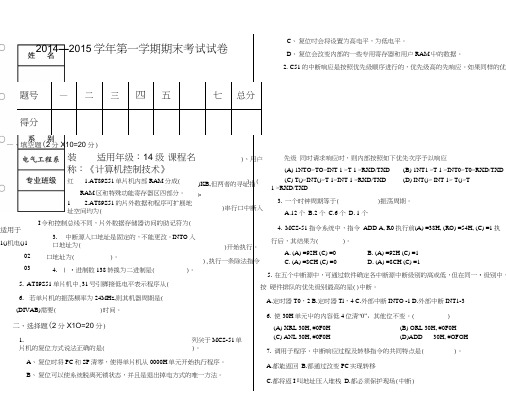

2014单片机试题及答案
- 格式:doc
- 大小:39.00 KB
- 文档页数:10
、C、复位吋会将设置为高电平,为低电平。
D、复位会改变内部的一些专用寄存器和用户RAM屮的数据。
2.C51的中断响应是按照优先级顺序进行的,优先级高的先响应。
如果同样的优先级同时请求响应时,则内部按照如下优先次序予以响应(A) 1NTO>TO>INT 1 >T 1 >RXD/TXD (B) 1NT1 >T 1 >INT0>T0>RXD/TXD(C) T()>INT()>T 1>INT 1 >RXD/TXD (D) INT()> INT 1> T()>T1 >RXD/TXD3.一个时钟周期等于( )振荡周期。
A.12 个B.2 个C.6 个D. 1 个4.MCS-51 指令系统中,指令ADD A, R0 执行前(A) =38H, (RO) =54H, (C) =1 执行后,其结果为( )。
A. (A) =92H (C) =0B. (A) =92H (C) =1C. (A) =8CH (C) =0D. (A) =8CH (C) =15.在五个中断源中,可通过软件确定各中断源中断级别的髙或低,但在同一•级别中,硬件排队的优先级别最高的是()中断。
A.定时器T0・2B.定时器Tl・4C.外部中断INTO -1D.外部中断INT1-36.使30H单元屮的内容低4位清“0”,其他位不变。
( )(A) XRL 30H, #0F0H (B) ORL 30H, #0F0H(C) ANL 30H, #0F0H (D)ADD 30H, #OFOH7.调用子程序、中断响应过程及转移指令的共同特点是( )。
A.都能返回B.都通过改变PC实现转移C.都将返I叫地址压入堆栈D.都必须保护现场(中断)题号—二三四五七总分得分1()、用户但两者的寻址指串行口中断入开始执行。
执行一条除法指令8.8051单片机外部中断0、[(INT0 JNTI)在( )。
单片机试题及答案一、选择题1. 单片机的英文缩写是:A. CPUB. MCUC. RAMD. ROM答案:B2. 以下哪个不是单片机的组成部分?A. 中央处理器(CPU)B. 随机存取存储器(RAM)C. 只读存储器(ROM)D. 硬盘驱动器(HDD)答案:D3. 单片机的程序存储在:A. RAM中B. ROM中C. EEPROM中D. 所有以上选项答案:B4. 单片机的中断系统的作用是什么?A. 增加程序的执行速度B. 处理外部或内部事件C. 提供数据存储功能D. 管理输入输出端口答案:B5. 下列哪个不是单片机的输入输出设备?A. 键盘B. 显示器C. 打印机D. 硬盘答案:D二、填空题1. 单片机是一种_________的微型计算机,它将CPU、存储器、输入输出接口等集成在一个芯片上。
答案:微小型化2. 单片机的_________是单片机的核心部件,负责程序的执行。
答案:中央处理器(CPU)3. 单片机的_________用于存储程序和数据。
答案:存储器4. 单片机的_________可以响应外部或内部事件,中断当前程序的执行。
答案:中断系统5. 单片机的_________是单片机与外界通信的接口。
答案:输入输出端口三、简答题1. 简述单片机的工作原理。
答:单片机的工作原理是,通过中央处理器(CPU)对存储在ROM 中的程序进行读取和执行,同时通过输入输出端口与外部设备进行数据交换。
单片机可以根据程序的指令,控制外部设备的工作状态,实现自动化控制。
2. 单片机在工业控制领域有哪些应用?答:单片机在工业控制领域的应用非常广泛,包括但不限于自动化生产线控制、机器人控制、传感器数据采集、智能仪表等。
单片机以其体积小、成本低、可靠性高等特点,在工业控制领域发挥着重要作用。
四、计算题1. 如果一个单片机的时钟频率为8MHz,计算其周期是多少?答:单片机的时钟周期是时钟频率的倒数。
所以,8MHz的时钟频率对应的周期为1/8MHz = 125ns。
新疆天山职业技术学院2014-2015学年第二学期《单片机原理与应用》期末试卷姓 名: 班 级: 年级编号:1、位是计算机所能表示的最小的数据单位,只能有0和1两种状态。
2、单片机中常用十进制数、二进制数和十六进制数。
3、中央处理器是单片机的核心,字长为8位,完成运算和控制功能4、立即寻址是指在指令中直接给出操作数,该操作数称为立即数。
5、单片机是单片微型计算机的简称,是将中央处理器CPU 、随机存 储器RAM 、只读存储器ROM 、定时器/计数器以及I/O 接口等功能模 块集成在一块芯片上的微型计算机。
二、单项选择题(本大题共15小题,每空1分,共15分)1、许多单片机可在(C )的电压下运行,功耗降至A 级。
A.1VB.1.2VC.2.2VD.3.6V2、计算机处理数据时,一次存取、加工和传送的数据长度为(A )。
A.字 B.字节 C.位 D.波特率3、十进制的基数是10,所使用的数码为0-9,共10个字长。
十进制数的后缀为(B )。
A.HB.DC. BD.C4、BCD 码是用(C )位二进制数来表示0-9这10个十进制数。
A.2B.3C.4D.8 5、8051有一个(A )的串行口,以实现单片机与单片机之间、单片机与其他设备之间的串行通信。
A.全双工B.半双工C.单工D.全单工6、(D )是指指令中的操作数为寄存器中的内容。
A.直接寻址 B.相对寻址 C. 变址寻址 D.寄存器寻址7、位寻址就是直接给出(B )位数据中某一位的地址,之后对此数据进行操作的寻址方式。
A.4B.8C. 16D.328、传送类指令是指令系统中使用最多的一类指令,主要用于(C )的传送、保存以及交换等场合。
A.内容B.地址C.数据D.操作数9、下列指令中那个是错的(A )A.MOV Rn,RnB.MOV A,RnC.MOV A,directD.MOV A,#data 10、加法指令的功能是(D )的内容与源操作数所指定的内容相加。
单片机考试题目及答案一、选择题(每题2分,共10分)1. 单片机的CPU主要由哪几个部分组成?A. 运算器和控制器B. 存储器和输入输出设备C. 运算器、控制器和存储器D. 运算器、控制器和输入输出设备答案:A2. 下列哪项不是单片机的存储器?A. ROMB. RAMC. EPROMD. CD-ROM答案:D3. 8051单片机的定时器/计数器有几个?A. 1个B. 2个C. 3个D. 4个答案:B4. 8051单片机的中断系统有几个中断源?A. 5个B. 6个C. 7个D. 8个答案:C5. 8051单片机的外部中断有几个?A. 1个B. 2个C. 3个D. 4个答案:B二、填空题(每空1分,共10分)1. 单片机的全称是_________。
答案:微控制器单元2. 8051单片机的内部RAM共有_________字节。
答案:1283. 8051单片机的外部中断有_________和_________两个。
答案:INT0,INT14. 8051单片机的定时器/计数器可以工作在_________、_________和_________三种模式。
答案:模式0,模式1,模式25. 8051单片机的串行通信可以工作在_________和_________两种方式。
答案:同步,异步三、简答题(每题10分,共20分)1. 简述单片机的工作原理。
答案:单片机的工作原理基于程序存储和程序执行。
程序存储在单片机的ROM中,CPU按照程序存储器中的指令序列执行操作。
CPU从程序存储器中取出指令,解码后执行相应的操作,如数据处理、控制输入输出等。
执行完毕后,CPU再取出下一条指令,如此循环,直至程序结束或遇到中断。
2. 描述8051单片机的中断响应过程。
答案:当8051单片机的中断请求信号被激活时,CPU首先完成当前的机器周期,然后检查中断允许寄存器,确定是否有允许的中断请求。
如果有,CPU将当前程序计数器的值压入堆栈,然后根据中断向量表跳转到相应的中断服务程序。
单片机复习题库(含答案)单片机复习题库(含答案)一、单选题1. 下面哪个不是单片机的特点?A. 集成度高B. 执行速度快C. 操作简便D. 存储容量大答案:D2. 在单片机的复位电路中,常用的复位方式是:A. 程序复位B. 硬件复位C. 软件复位D. 手动复位答案:B3. 单片机中断的触发方式有以下哪几种?A. 内部触发B. 外部触发C. 软件触发D. 手动触发答案:A、B、C4. 单片机中的位操作指令是指对数据的哪一部分进行操作?A. 高字节B. 低字节C. 位D. 字节答案:C5. 单片机工作模式中,可以通过设置谁来控制单片机工作状态?A. 硬件B. 软件C. 中断D. 外部信号答案:B二、判断题1. 单片机的外部中断一般需要使用外部中断触发器。
答案:错2. 单片机的I/O口可以设置为输入、输出或者双向。
答案:对3. 单片机的Flash存储器是一种非易失性存储器。
答案:对4. 单片机的片内RAM存储器可以直接运行程序。
答案:对5. 单片机的位操作指令是指对数据的整个字节进行操作。
答案:错三、填空题1. 单片机的中断向量表一般存储在()中。
答案:ROM2. 单片机的外部中断触发方式可以选择为()或者()。
答案:上升沿触发、下降沿触发3. 单片机的位操作指令是通过()实现对数据位的读、写或者置位等操作。
答案:位地址4. 单片机的运算指令可以对()进行算术运算或者逻辑运算。
答案:寄存器中的数据5. 单片机的GPIO口是指()。
答案:通用输入输出口四、简答题1. 请简要解释单片机的中断工作原理。
答案:单片机在执行程序的过程中,可以根据外部或者内部的中断请求来暂停当前的工作,转而执行中断服务程序。
当中断请求触发时,单片机会保存当前的程序计数器和其它寄存器的状态,然后跳转到对应的中断服务程序。
该程序处理完中断事件后,再返回到原来的程序继续执行。
通过中断,可以提高单片机的响应速度和处理能力。
2. 请简要说明单片机的I/O口使用方法。
单片机考试题目及答案考试题目一:1. 请简要解释什么是单片机(MCU)?考试题目二:2. 请列举一些常见的单片机芯片品牌和型号,并阐述它们的特点。
考试题目三:3. 简述单片机的内部架构,并解释其中的核心组成部分。
考试题目四:4. 描述单片机的编程方式,包括编程语言及工具。
考试题目五:5. 请简要介绍单片机的输入/输出(I/O)接口。
考试题目六:6. 什么是中断?请阐述单片机中断的原理以及使用方法。
考试题目七:7. 解释什么是模拟信号与数字信号,并举例说明。
考试题目八:8. 请列举几种常用的单片机应用领域,并简要描述其功能。
考试题目九:9. 单片机在工业自动化中的作用是什么?举例说明其应用场景。
考试题目十:10. 简述单片机系统设计的基本步骤以及注意事项。
考试答案:1. 单片机是一种集成了处理器、存储器和各种输入/输出接口的微型计算机系统。
它具有体积小、功耗低、成本低等优点,广泛应用于嵌入式系统、工业自动化、物联网等领域。
2. 常见的单片机芯片品牌和型号包括:ATmega328P(Arduino Uno使用的芯片)、STM32F103系列(STMicroelectronics的ARM Cortex-M3系列芯片)、PIC16F877A(Microchip的8位微控制器芯片),它们分别具有易用性、强大的性能和丰富的外设等特点。
3. 单片机的内部架构包括运算器、存储器、定时器/计数器、中断系统和输入/输出接口等核心组成部分。
运算器用于执行指令和进行运算,存储器用于存储程序和数据,定时器/计数器用于控制时间和计数,中断系统用于处理外部中断请求,输入/输出接口用于与外部设备进行数据交互。
4. 单片机的编程方式包括汇编语言编程和高级语言编程。
汇编语言编程较为底层,直接操作寄存器和位,效率高但难度较大;高级语言编程如C语言等更加易学易用,可以借助开发工具如Keil、Arduino等进行编程。
5. 单片机的输入/输出接口包括通用输入/输出(GPIO)口、模拟输入/输出(ADC/DAC)口、串行通信接口(UART/SPI/I2C)等。
单片机模拟试卷001一、选择题(每题1分,共10分)1.8031单片机的( )口的引脚,还具有外中断、串行通信等第二功能。
a)P0 b)P1 c)P2 d)P32.单片机应用程序一般存放在()a)RAM b)ROM c)寄存器d)CPU 3.已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为()a)7542H b)7542 c)75.42H d)75.424.下列指令中不影响标志位CY的指令有()。
a)ADD A,20H b)CLR c)RRC A d)INC A 5.CPU主要的组成部部分为()a)运算器、控制器b)加法器、寄存器c)运算器、寄存器d)运算器、指令译码器6.INTEL 8051 CPU是()位的单片机a)16 b)4 c)8 d)准16 7.8031复位后,PC与SP的值为()a )0000H,00H b)0000H,07H c)0003H,07H d)0800H,00H 8.当需要从MCS-51单片机程序存储器取数据时,采用的指令为()。
a)MOV A, R1 b)MOVC A, A + DPTRc)MOVX A, R0 d)MOVX A, DPTR9.8031单片机中既可位寻址又可字节寻址的单元是()a)20H b)30H c)00H d)70H10.下列哪条指令是正确的()a)PUSH R2 b)ADD R0,Ac)MOVX A DPTR d)MOV R0,A二、填空题(每空1分,共30分)1.一个完整的微机系统由和两大部分组成。
2.8051 的引脚RST是____(IN脚还是OUT脚),当其端出现____电平时,8051进入复位状态。
8051一直维持这个值,直到RST脚收到____电平,8051才脱离复位状态,进入程序运行状态,从ROM H单元开始取指令并翻译和执行。
3.半导体存储器分成两大类和,其中具有易失性,常用于存储。
4.求十进制数-102的补码(以2位16进制数表示),该补码为。
单片机考试题及答案一、选择题(每题2分,共20分)1. 单片机的英文缩写是:A. CPUB. MCUC. ROMD. RAM答案:B2. 下列哪个不是单片机的组成部分?A. 中央处理器B. 存储器C. 输入/输出接口D. 显示器答案:D3. 8051单片机的内部RAM是:A. 128字节B. 256字节C. 512字节D. 1024字节答案:B4. 单片机的程序存储器通常使用的是:A. RAMB. ROMC. EPROMD. EEPROM答案:C5. 单片机的I/O口可以配置为:A. 只读B. 只写C. 推挽输出D. 开漏输出答案:D6. 下列哪个不是单片机的中断源?A. 定时器溢出B. 外部中断C. 串行通信D. 显示器答案:D7. 8051单片机的定时器/计数器的计数范围是:A. 0到255B. 0到511C. 0到1023D. 0到2047答案:A8. 单片机的看门狗定时器的主要作用是:A. 计时B. 计数C. 监视程序运行D. 控制I/O口答案:C9. 下列哪个不是单片机的常用编程语言?A. C语言B. 汇编语言C. Java语言D. C++语言答案:C10. 单片机的I/O口的模式设置通常包括:A. 推挽输出B. 开漏输出C. 上拉输入D. 以上都是答案:D二、填空题(每题2分,共20分)1. 单片机的CPU主要由______、______和______组成。
答案:算术逻辑单元、控制单元、寄存器组2. 单片机的______存储器用于存储程序代码。
答案:程序3. 8051单片机的定时器/计数器有______个。
答案:24. 单片机的中断优先级可以通过______寄存器来设置。
答案:IP5. 单片机的______模式可以减少功耗。
答案:睡眠6. 单片机的______接口允许单片机与外部设备进行数据交换。
答案:I/O7. 单片机的______寄存器用于存储程序计数器的值。
答案:PC8. 单片机的______功能可以防止程序死循环。
单片机考试试题及答案一、选择题(每题2分,共20分)1. 单片机中,CPU的主要功能是()。
A. 存储数据B. 处理数据C. 传输数据D. 显示数据答案:B2. 在8051单片机中,下列哪个寄存器是用于存储程序计数器的地址?A. SPB. PCC. DPTRD. ACC答案:B3. 下列哪项不是单片机的I/O接口?A. 定时器/计数器B. 串行通信接口C. 模数转换器D. 键盘答案:C4. 单片机的中断系统通常由哪两部分组成?A. 中断源和中断服务程序B. 中断向量表和中断服务程序C. 中断向量表和中断源D. 中断源和中断向量表答案:B5. 在8051单片机中,下列哪个指令用于将累加器的内容传送到外部数据存储器?A. MOVXB. MOVC. MOVCD. MUL答案:A二、填空题(每题2分,共20分)1. 单片机的______是单片机的核心部件,负责执行程序。
答案:CPU2. 8051单片机的定时器/计数器共有______个。
答案:23. 在8051单片机中,______指令用于将内部RAM的某个单元的内容传送到累加器。
答案:MOV4. 单片机的______接口用于实现单片机与外部设备的通信。
答案:串行通信5. 单片机的______功能允许它在执行当前任务的同时响应外部事件。
答案:中断三、简答题(每题10分,共30分)1. 请简述单片机的中断优先级是如何工作的?答案:单片机的中断优先级是指在多个中断请求同时发生时,单片机根据中断源的重要性来决定先响应哪一个中断请求。
通常,中断优先级由中断向量表中的地址顺序决定,优先级高的中断源对应的中断向量地址在表中靠前。
2. 描述单片机的I/O接口的作用。
答案:单片机的I/O接口是单片机与外部设备进行数据交换的通道。
它允许单片机接收外部设备的数据输入,并将处理后的数据输出到外部设备。
3. 简述单片机的定时器/计数器的作用。
答案:单片机的定时器/计数器用于提供精确的时间控制和事件计数。
1、单片机AT89S51是一个高性能的CMOS 位单片机。
2、AT89S51的定时/计数器工作在方式0时是位定时/计数器。
3、 80C51的外部中断有两种触发方式,由IT0或IT1来设置,若IT0=0,INT0的触发方式为。
4、MCS-51单片机的三大核心部件为、、。
5 、中断过程分为、、、。
6、计算机中有两种常见的通信技术,即、。
7、MCS-51的定时器用作定时时,是对内部进行计数。
8、A/D转换器是一种将输入模拟量转换为数字量的器件,ADC0809是位的A/D转换器。
9、定义一个变量为unsigned char型,则该变量的值域为。
10、for(;;)表示。
11、通用指针需要个字节来存储。
12、单片机最小系统除电源外,主要由三大部分组成,即、、。
二、选择题(每题2分,共10分)1、表达式0x11&0x10的结果为()。
A)0x1 B)0x0 C)0x10 D)0x012、单片机应用ROM中一般存放()A)变量 B)数据 C)常量D)程序和表格常数3、当TMOD=0x01时,定时器T0最大定时为()。
A):65536微秒 B):256微秒C):8192微秒 D):512微秒4、若单片机P2口的P20-P27八个引脚,分别接一个共阴极数码管的a,b,c,d,e,f,g,dp八个管脚时,如欲显示字符‘=’,段码应为() A)67H B)6EH C) 91H D)48H E) 90H5、ADC0809芯片,若满刻度为5v,则其分辨率为( )。
A)2.5毫伏 B)3.3毫伏 C)2.44毫伏 D)19.53毫伏三、判断题(共5分)()1、所有定义在主函数之前的函数无需进行声明。
()2、定时器与计数器的工作原理均是对输入脉冲进行计数。
()3、#define表示宏定义。
()4、TMOD中的GATE=1时,表示由两个信号控制定时器的的启停。
()5、在MCS-51系统中,一个机器周期等于1.5μs。
四、问答题(共35分)1、画电路简说明单片机最小系统(标明元器件典型属性)?(5分)2、简述中断的定义及中断响应的条件?(5分)3、单片机定义?(5分)4、TMOD寄存器,(1)其各位含义是什么?(2分)(2)有何功能,请简要说明?(3分)5、51单片机拥有两个16位的定时器/计数器,即定时器T0和T1,有几种工作方式,请简要说明?(5分)6、在单片机定时器中断编程过程中,需要先对定时器中断先进行初始化,请简要介绍定时中断初始化有哪些步骤?7、请简要介绍单片机外部中断初始化主要操作?(5分)四、编程题(共30分)1、编写一程序,单片机的晶振为12MHz,P1口接LED指示灯D1~D8,要求实现如下形式闪烁:“D1-D2-D3-D4-D5-D6-D7-D8-D7-D6-D5-D4-D3-D2-D1”。
2014单片机试题及答案单片机模拟试卷001一、选择题(每题1分,共10分)1.8031单片机的( )口的引脚,还具有外中断、串行通信等第二功能。
a)P0 b)P1 c)P2 d)P32.单片机应用程序一般存放在()a) RAM b)ROM c)寄存器d)CPU3.已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为()a) 7542H b) 7542 c)75.42H d)75.424.下列指令中不影响标志位CY的指令有()。
a)ADD A,20H b)CLR c)RRC A d)INC A5.CPU主要的组成部部分为()a)运算器、控制器 b)加法器、寄存器c)运算器、寄存器 d)运算器、指令译码器6.INTEL 8051 CPU是()位的单片机a) 16 b)4 c)8 d)准167.8031复位后,PC与SP的值为()a )0000H,00H b)0000H,07H c)0003H,07H d)0800H,00H 8.当需要从MCS-51单片机程序存储器取数据时,采用的指令为()。
a)MOV A, @R1 b)MOVC A, @A + DPTRc)MOVX A, @ R0 d)MOVX A, @ DPTR9.8031单片机中既可位寻址又可字节寻址的单元是()a)20H b)30H c)00H d)70H10.下列哪条指令是正确的()a) PUSH R2 b) ADD R0,Ac) MOVX A @DPTR d) MOV @R0,A二、填空题(每空1分,共30分)1.一个完整的微机系统由和两大部分组成。
2.8051 的引脚RST是____(IN脚还是OUT脚),当其端出现____电平时,8051进入复位状态。
8051一直维持这个值,直到RST脚收到____电平,8051才脱离复位状态,进入程序运行状态,从ROM H单元开始取指令并翻译和执行。
3.半导体存储器分成两大类和,其中具有易失性,常用于存储。
4.求十进制数-102的补码(以2位16进制数表示),该补码为。
5.PC存放_______________,具有___________特性。
在8051中决定程序执行顺序的是PC还是DPTR?它是______位?(是,不是)SFG?6.123= B= H。
7.8051内部有并行口,P0口直接作输出口时,必须外接;并行口作输入口时,必须先,才能读入外设的状态。
8.MCS-51的堆栈只可设置在,其最大容量为,存取数据的原则是。
堆栈寄存器SP是位寄存器,存放。
9.中断处理的全过程分为以下3个段:、、。
10.定时和计数都是对进行计数,定时与计数的区别是。
三、判断题(对者打√,错者打×,并改正,每题1分,共10分)1 中断服务程序的最后一条指令是RET。
2 存储器分成内存和外存两大部分,其中外存可以直接与CPU交换信息。
3 P2口既可以作为I/O使用,又可以作地址/数据复用口使用。
4 在中断响应阶段CPU一定要做如下2件工作:保护断点和给出中断服务程序入口地址。
5 RC A为循环左移指令。
6 MOV A,30H的源操作数为立即寻址方式。
7 MOV A,@A+DPTR是一条查表指令。
8 MUL AB的执行结果是高8位在A中,低8 位在B中。
9 AJMP跳转空间最大可达到64KB 。
10 DPTR是由DPH和DPL两个8位特殊寄存器组成的。
四、简答题(每题5分,共15分)1.MCS51的中断系统有几个中断源?几个中断优先级?中断优先级是如何控制的?在出现同级中断申请时,CPU按什么顺序响应(按由高级到低级的顺序写出各个中断源)?各个中断源的入口地址是多少?2.已知单片机系统晶振频率为6MHz,若要求定时值为10ms时,定时器T0工作在方式1时,定时器T0对应的初值是多少?TMOD的值是多少?TH0=?TL0=?(写出步骤)3.MCS51系列单片机的内部资源有哪些?说出8031、8051和8751的区别。
五、作图题(10分)用6264(8K*8)构成16K的数据存储系统。
要求采用线选法产生片选信号,并计算6264的地址范围。
六、设计题(1题13分;2题12分,共25分)1.某单片机控制系统有8个发光二极管。
试画出89C51与外设的连接图并编程使它们由左向右轮流点亮。
2.某控制系统有2个开关K1和K2,1个数码管,当K1按下时数码管加1,K2按下时数码管减1。
试画出8051与外设的连接图并编程实现上述要求。
单片机模拟试卷001答案一、选择题(每题1分,共10分)1. D 2. B 3. B 4.D 5. A 6. C 7. B 8. B 9. A 10. D二、填空题(每空1分,共30分)1.一个完整的微机系统由硬件和软件两大部分组成。
2.8051 的引脚RST是IN脚(IN脚还是OUT脚),当其端出现高电平时,8051进入复位状态。
8051一直维持这个值,直到RST脚收到低电平,8051才脱离复位状态,进入程序运行状态,从ROM 0000 H单元开始取指令并翻译和执行。
3.半导体存储器分成两大类:RAM ROM,其中 RAM 具有易失性,常用于存储临时性数据。
4.求十进制数-102的补码(以2位16进制数表示),该补码为 9AH 。
5.PC存放_CPU将要执行的指令所在的ROM单元的地址,具有自动加1特性。
在8051中决定程序执行顺序的是PC还是DPTR PC ?它是16位?不是(是,不是)SFG?6.123= 01010010 B= 52 H。
7.8051内部有 4 个并行口,P0口直接作输出口时,必须外接上拉电阻;并行口作输入口时,必须先将口锁存器置1 ,才能读入外设的状态。
8.MCS-51的堆栈只可设置在内RAM低128B区,其最大容量为128B ,存取数据的原则是先进后出。
堆栈寄存器SP是8 位寄存器,存放堆栈栈顶的地址。
9.中断处理的全过程分为以下3个段:中断请求、中断响应、中断服务。
10.定时和计数都是对脉冲进行计数,定时与计数的区别是定时是对周期已知的脉冲计数;计数是对周期未知的脉冲计数。
三、判断题(对者打√,错者打×,并改正,每题1分,共10分)1 中断服务程序的最后一条指令是RETRETI。
×2 存储器分成内存和外存两大部分,其中外内存可以直接与CPU交换信息。
×3 P2口既可以作为I/O使用,又可以作地址/数据复用口使用。
√4 在中断响应阶段CPU一定要做如下2件工作:保护断点和给出中断服务程序入口地址。
√5 LCRL A为循环左移指令。
×6 MOV A,30H的源操作数为立即直接寻址方式。
7 MOVMOVC A,@A+DPTR是一条查表指令。
×8 MUL AB的执行结果是高低8位在A中,低高8 位在B中。
×9 AJMP跳转空间最大可达到642KB 。
10 DPTR是由DPH和DPL两个8位特殊寄存器组成的。
√四、简答题(每题5分,共15分)1.MCS51的中断系统有几个中断源?几个中断优先级?中断优先级是如何控制的?在出现同级中断申请时,CPU按什么顺序响应(按由高级到低级的顺序写出各个中断源)?各个中断源的入口地址是多少?答:MCS51单片机有5个中断源,2个中断优先级,中断优先级由特殊功能寄存器IP控制,在出现同级中断申请时,CPU按如下顺序响应各个中断源的请求:INT0、T0、INT1、T1、串口,各个中断源的入口地址分别是0003H、000BH、0013H、001BH、0023H。
2.已知单片机系统晶振频率为6MHz,若要求定时值为10ms时,定时器T0工作在方式1时,定时器T0对应的初值是多少?TMOD的值是多少?TH0=?TL0=?(写出步骤)答:定时值为10ms时,定时器T0工作在方式1时,定时器T0对应的初值是1388HTMOD的值是00000001B,TH0=13H;TL0=88H。
3.MCS51系列单片机的内部资源有哪些?说出8031、8051和8751的区别。
答:MCS51系列单片机上有1个8位CPU、128B的RAM、21个SFR、4个并行口、1个串行口、2个定时计数器和中断系统等资源。
8031、8051和8751的区别是8031内无ROM;8051内有4KB的掩膜ROM;8751内有4KB的EPROM。
五、作图题(10分)答:WR接6264的WERD接6264的OEAB0---AB12接6264的A0---A12DB0—DB7接6264的D0—D7AB15、AB14分别接Y0和Y1地址:0000H---1FFFH;2000H---3FFFH六、设计题1.某单片机控制系统有8个发光二极管。
试画出89C51与外设的连接图并编程使它们由右向左轮流点亮。
答:图 (5分) 构思(3分)MOV A,#80H (1分)UP:MOV P1,A (1分)RR A (2分)SJMP UP (1分)2.某控制系统有2个开关K1和K2,1个数码管,当K1按下时数码管加1,K2按下时数码管减1。
试画出8051与外设的连接图并编程实现上述要求。
答:图 (5分) 构思(3分)程序(4分)ORG 0000HORG 0003HLJMP AINT0ORG 0013HLJMP BINT1MAIN: MOV IE,#83H SETB IT0SETB IT1MOV R0,#00HMOV DPTR,#TABUP: MOV A,R0MOVC A,@A+DPTRMOV P1,ASJMP UPAINT0: INC R0CJNE R0,#10,AINT01 MOV R0,#0AINT01: RETIBINT1: DEC R0CJNE R0,#0FFH,BINT11BINT11: RETI。
