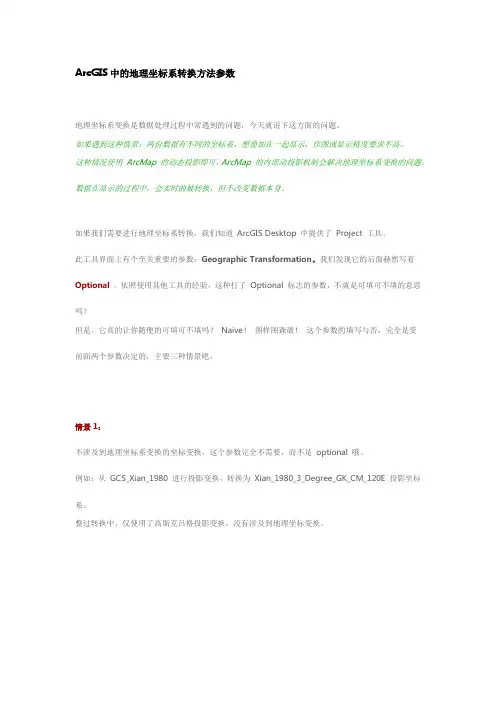

ArcGIS中的地理坐标系转换方法参数地理坐标系变换是数据处理过程中常遇到的问题，今天就说下这方面的问题。

如果遇到这种情景：两份数据有不同的坐标系，想叠加在一起显示，作图或显示精度要求不高。

这种情况使用ArcMap 的动态投影即可，ArcMap 的内部动投影机制会解决地理坐标系变换的问题。

数据在显示的过程中，会实时的被转换，但不改变数据本身。

如果我们需要进行地理坐标系转换，我们知道ArcGIS Desktop 中提供了Project 工具。

此工具界面上有个至关重要的参数：Geographic Transformation。

我们发现它的后面赫然写着Optional 。

依照使用其他工具的经验，这种打了Optional 标志的参数，不就是可填可不填的意思吗？但是，它真的让你随便的可填可不填吗？Naive！图样图森破！这个参数的填写与否，完全是受前面两个参数决定的，主要三种情景吧。

情景1：不涉及到地理坐标系变换的坐标变换，这个参数完全不需要，而不是optional 哦。

例如：从GCS_Xian_1980 进行投影变换，转换为Xian_1980_3_Degree_GK_CM_120E 投影坐标系。

整过转换中，仅使用了高斯克吕格投影变换，没有涉及到地理坐标变换。

情景2：涉及到地理坐标系变换的坐标变换，并且ArcGIS 已知二者之间的变换方法，这个参数是必须的，在已知列表中做选择或者自定义。

（自定义见：情景3）例如：从GCS_Beijing_1954，转换为GCS_WGS_1984坐标系。

转换过程中涉及到地理坐标系变换，也就是进行了椭球体变换。

ArcGIS 中提供了6种已知转换方法，可以根据适用范围选择之。

其中如何选择，此文不做介绍，请查看我的另一篇博客：/kikitamoon/article/details/12914477Beijing_1954_To_WGS_1984Table 1: Geographic (datum) transformations: well-known IDs, accuracies and areas of use情景3：涉及到地理坐标系变换的坐标变换，并且ArcGIS 未知二者之间的变换方法，也就是ArcGIS没有提供转换方法，但是这个参数是必须的，需要自定义，这个参数前会亮绿灯，告诉用户，必须要填写。

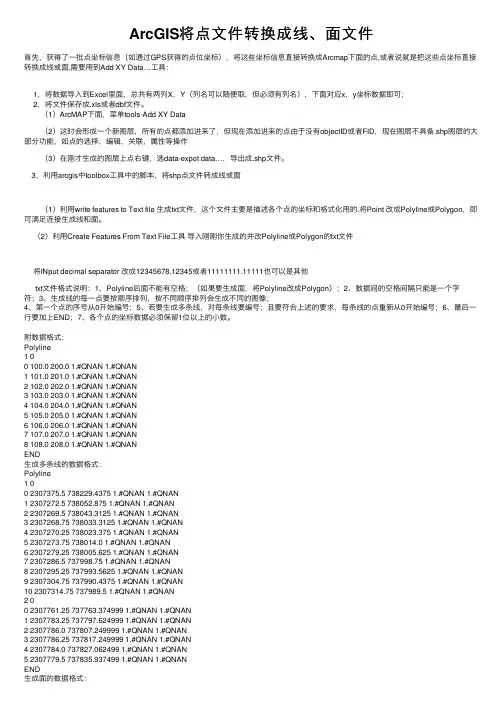

ArcGIS将点⽂件转换成线、⾯⽂件⾸先，获得了⼀批点坐标信息（如通过GPS获得的点位坐标），将这些坐标信息直接转换成Arcmap下⾯的点,或者说就是把这些点坐标直接转换成线或⾯,需要⽤到Add XY Data…⼯具：1，将数据导⼊到Excel⾥⾯，总共有两列X，Y（列名可以随便取，但必须有列名），下⾯对应x，y坐标数据即可；2，将⽂件保存成.xls或者dbf⽂件。

（1）ArcMAP下⾯，菜单tools-Add XY Data（2）这时会形成⼀个新图层，所有的点都添加进来了，但现在添加进来的点由于没有objectID或者FID，现在图层不具备.shp图层的⼤部分功能，如点的选择，编辑，关联，属性等操作（3）在刚才⽣成的图层上点右键，选data-expot data…，导出成.shp⽂件。

3，利⽤arcgis中toolbox⼯具中的脚本，将shp点⽂件转成线或⾯（1）利⽤write features to Text file ⽣成txt⽂件，这个⽂件主要是描述各个点的坐标和格式化⽤的.将Point 改成Polyline或Polygon，即可满⾜连接⽣成线和⾯。

（2）利⽤Create Features From Text File⼯具导⼊刚刚你⽣成的并改Polyline或Polygon的txt⽂件将INput decimal separator 改成12345678.12345或者11111111.11111也可以是其他txt⽂件格式说明：1、Polyline后⾯不能有空格；（如果要⽣成⾯，将Polyline改成Polygon）；2、数据间的空格间隔只能是⼀个字符；3、⽣成线的每⼀点要按顺序排列，按不同顺序排列会⽣成不同的图像；4、第⼀个点的序号从0开始编号；5、若要⽣成多条线，对每条线要编号；且要符合上述的要求，每条线的点重新从0开始编号；6、最后⼀⾏要加上END；7、各个点的坐标数据必须保留1位以上的⼩数。

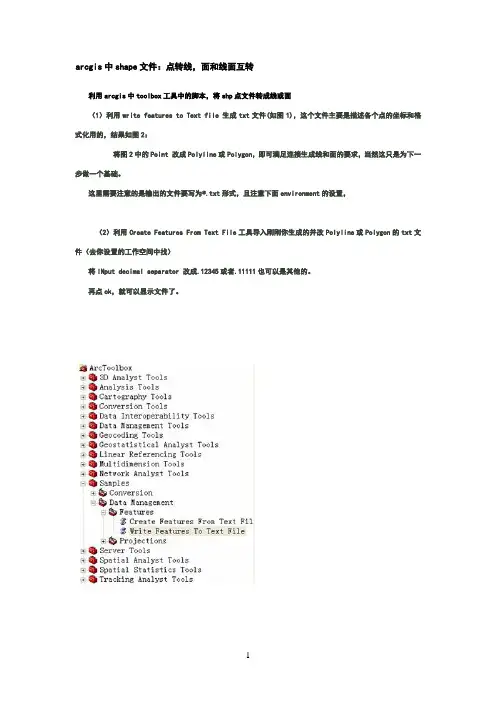

arcgis中shape文件：点转线，面和线面互转
利用arcgis中toolbox工具中的脚本，将shp点文件转成线或面
（1）利用write features to Text file 生成txt文件(如图1)，这个文件主要是描述各个点的坐标和格式化用的，结果如图2：
将图2中的Point 改成Polyline或Polygon，即可满足连接生成线和面的要求，当然这只是为下一步做一个基础。

这里需要注意的是输出的文件要写为*.txt形式，且注意下面environment的设置，
（2）利用Create Features From Text File工具导入刚刚你生成的并改Polyline或Polygon的txt文件（去你设置的工作空间中找）
将INput decimal separator 改成.12345或者.11111也可以是其他的。

再点ok，就可以显示文件了。

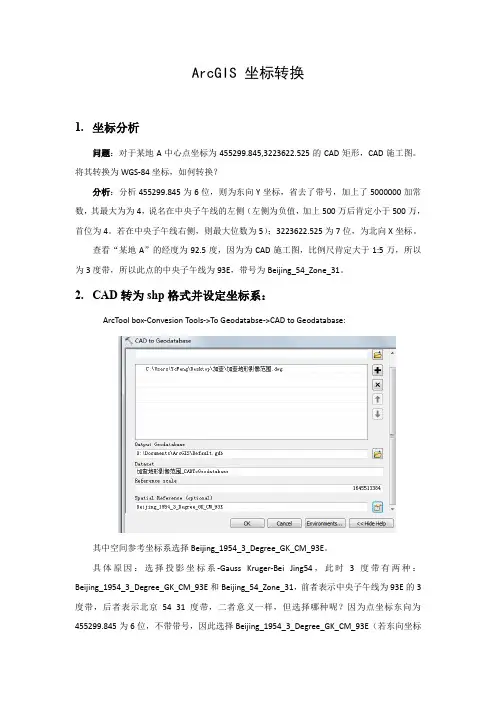

ArcGIS 坐标转换1.坐标分析问题：对于某地A中心点坐标为455299.845,3223622.525的CAD矩形，CAD施工图。

将其转换为WGS-84坐标，如何转换？分析：分析455299.845为6位，则为东向Y坐标，省去了带号，加上了5000000加常数，其最大为为4，说名在中央子午线的左侧（左侧为负值，加上500万后肯定小于500万，首位为4。

若在中央子午线右侧，则最大位数为5）；3223622.525为7位，为北向X坐标。

查看“某地A”的经度为92.5度，因为为CAD施工图，比例尺肯定大于1:5万，所以为3度带，所以此点的中央子午线为93E，带号为Beijing_54_Zone_31。

2.CAD转为shp格式并设定坐标系：ArcTool box-Convesion Tools->To Geodatabse->CAD to Geodatabase:其中空间参考坐标系选择Beijing_1954_3_Degree_GK_CM_93E。

具体原因：选择投影坐标系-Gauss Kruger-Bei Jing54，此时3度带有两种：Beijing_1954_3_Degree_GK_CM_93E和Beijing_54_Zone_31，前者表示中央子午线为93E的3度带，后者表示北京54 31度带，二者意义一样，但选择哪种呢？因为点坐标东向为455299.845为6位，不带带号，因此选择Beijing_1954_3_Degree_GK_CM_93E（若东向坐标为31455299.845，则选择Beijing_54_Zone_31），3.北京54到WGS84坐标的转换1.1加载图层：打开ArcTool box-Data Management Tools->Project and transformation->feature->Project，加载shp图层，弹出下列窗口：出现红色“X”号，说明原始图层坐标系没有识别出，则需要首先设定其坐标系后再转换。

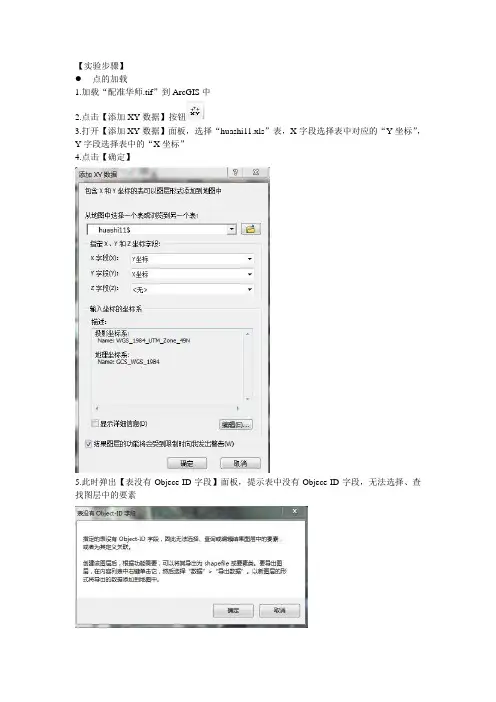

【实验步骤】点的加载1.加载“配准华师.tif”到ArcGIS中2.点击【添加XY数据】按钮3.打开【添加XY数据】面板，选择“huashi11.xls”表，X字段选择表中对应的“Y坐标”，Y字段选择表中的“X坐标”4.点击【确定】5.此时弹出【表没有Objece-ID字段】面板，提示表中没有Objece-ID字段，无法选择、查找图层中的要素6.点击【确定】按钮7.此时在目录表中新增了“huashi11$个事件”点图层8.右击【huashi11$个事件】，选择【打开属性表】9.打开【表】面板，发现属性中只有列名没有属性10.右击【huashi11$个事件】，点击【数据】-【导出数据】11.打开【导出数据】面板，在【输出要素类】中选择.shp文件存放的地址、文件名，点击【确定】12.加载新生成的“g1-poing.shp”文件13. 右击【huashi11$个事件】，选择【打开属性表】14.打开【表】面板，发现每个点都有数据，证明图层加载成功15.点的加载步骤完成，进行下一步几何配准1.从上一步操作中，可以看出生成的点与“配准华师.tif”中地物的位置是不匹配的2.根据实验时记录的取点位置、点号等信息，将“g1-point.shp”图层的点与“配准华师.tif”进行匹配3.为了方便，为“g1-point.shp”的点添加注记。

右击【g1-point】，选择【属性】4.打开【图层属性】面板，勾选【标注此图层中的要素】，点击【确定】5.点被标记6.点击【编辑器】，选择【开始编辑】7.点击【地理配准】工具条中【添加控制点】图标，然后分别点选“配准华师.tif”和“g1-point.shp”对应的点，选取8对控制点8.配准完成点转换线、面1.点击【ArcToolbox】，选择【Samples】-【Data Management】-【Write Features To Text】2.打开【Write Features To Text File】面板，在【Input Features】选择“g1-point..shp”，在【Output Text File】处选择输出地址、文件名3.打开生成的.txt文件，根据记录的点的位置把它们分为面类、线类，按照如图所示方式编辑文本4. 点击【ArcToolbox】，选择【Samples】-【Data Management】-【Create Features From Text File】5.打开【Create Features From Text File】面板，输入如下参数6.点击【OK】，生成如下面图层7.对于线的操作同样如此8.生成效果图9.完成点-线、点-面转化，数据处理完成。

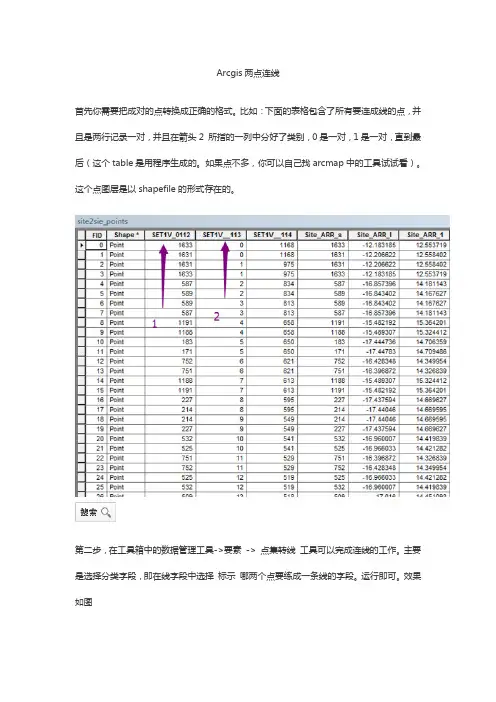

Arcgis两点连线
首先你需要把成对的点转换成正确的格式。

比如：下面的表格包含了所有要连成线的点，并且是两行记录一对，并且在箭头2 所指的一列中分好了类别，0是一对，1是一对，直到最后（这个table是用程序生成的。

如果点不多，你可以自己找arcmap中的工具试试看）。

这个点图层是以shapefile的形式存在的。

第二步，在工具箱中的数据管理工具->要素-> 点集转线工具可以完成连线的工作。

主要是选择分类字段，即在线字段中选择标示哪两个点要练成一条线的字段。

运行即可。

效果如图。

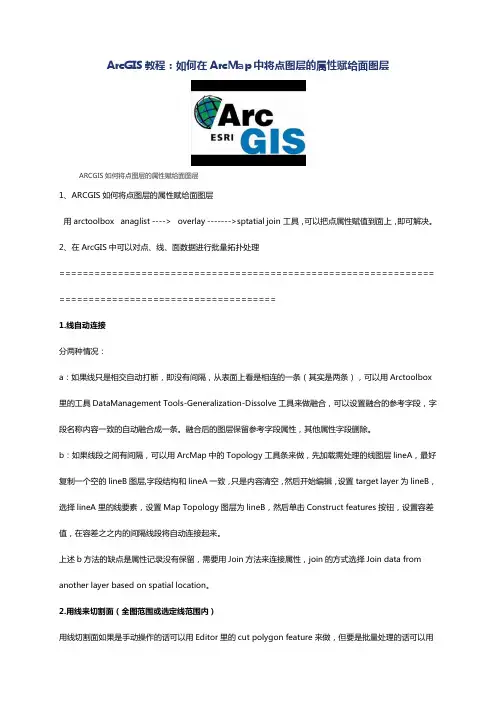

ArcGIS教程：如何在ArcMap中将点图层的属性赋给面图层ARCGIS如何将点图层的属性赋给面图层1、ARCGIS如何将点图层的属性赋给面图层用arctoolbox anaglist ----> overlay ------->sptatial join 工具，可以把点属性赋值到面上，即可解决。

2、在ArcGIS中可以对点、线、面数据进行批量拓扑处理================================================================ =====================================1.线自动连接分两种情况：a：如果线只是相交自动打断，即没有间隔，从表面上看是相连的一条（其实是两条），可以用Arctoolbox 里的工具DataManagement Tools-Generalization-Dissolve工具来做融合，可以设置融合的参考字段，字段名称内容一致的自动融合成一条。

融合后的图层保留参考字段属性，其他属性字段删除。

b：如果线段之间有间隔，可以用ArcMap中的Topology工具条来做，先加载需处理的线图层lineA，最好复制一个空的lineB图层,字段结构和lineA一致，只是内容清空，然后开始编辑，设置target layer为lineB，选择lineA里的线要素，设置Map Topology图层为lineB，然后单击Construct features按钮，设置容差值，在容差之之内的间隔线段将自动连接起来。

上述b方法的缺点是属性记录没有保留，需要用Join方法来连接属性，join的方式选择Join data from another layer based on spatial location。

2.用线来切割面（全图范围或选定线范围内）用线切割面如果是手动操作的话可以用Editor里的cut polygon feature来做，但要是批量处理的话可以用topology工具条里的Construct feature按钮来做方法：加载需切割的面图层和切割参照线图层，start editor，设置Map Topology为面图层，选择切割参照线，单击construct feature按钮，在弹出的对话框中选择"Split existing features in target layer using selection"即可。

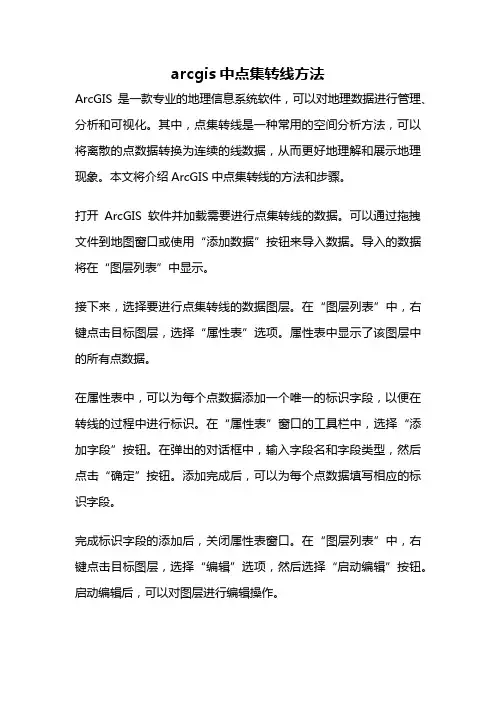

arcgis中点集转线方法ArcGIS是一款专业的地理信息系统软件，可以对地理数据进行管理、分析和可视化。

其中，点集转线是一种常用的空间分析方法，可以将离散的点数据转换为连续的线数据，从而更好地理解和展示地理现象。

本文将介绍ArcGIS中点集转线的方法和步骤。

打开ArcGIS软件并加载需要进行点集转线的数据。

可以通过拖拽文件到地图窗口或使用“添加数据”按钮来导入数据。

导入的数据将在“图层列表”中显示。

接下来，选择要进行点集转线的数据图层。

在“图层列表”中，右键点击目标图层，选择“属性表”选项。

属性表中显示了该图层中的所有点数据。

在属性表中，可以为每个点数据添加一个唯一的标识字段，以便在转线的过程中进行标识。

在“属性表”窗口的工具栏中，选择“添加字段”按钮。

在弹出的对话框中，输入字段名和字段类型，然后点击“确定”按钮。

添加完成后，可以为每个点数据填写相应的标识字段。

完成标识字段的添加后，关闭属性表窗口。

在“图层列表”中，右键点击目标图层，选择“编辑”选项，然后选择“启动编辑”按钮。

启动编辑后，可以对图层进行编辑操作。

接下来，选择“编辑”工具栏中的“创建要素”按钮。

在弹出的对话框中，选择“线”选项，并设置线的样式和属性。

然后，点击“确定”按钮。

在地图窗口中，依次点击每个点数据，将其连接成一条线。

在点击最后一个点数据后，双击结束线的绘制。

完成线的绘制后，可以对其进行进一步编辑和调整。

可以使用“编辑”工具栏中的工具来添加、删除或移动线上的节点，以达到更好的线形效果。

在完成线的编辑后，点击“编辑”工具栏中的“保存编辑”按钮，保存编辑结果。

然后，选择“编辑”工具栏中的“停止编辑”按钮，停止编辑操作。

可以在“图层列表”中右键点击目标图层，选择“属性表”选项，再次打开属性表窗口。

可以看到，每个点数据已经被转换为相应的线数据，并且具有相同的标识字段。

通过以上步骤，我们成功地将点集转换为线数据，实现了地理信息的连续性展示和分析。

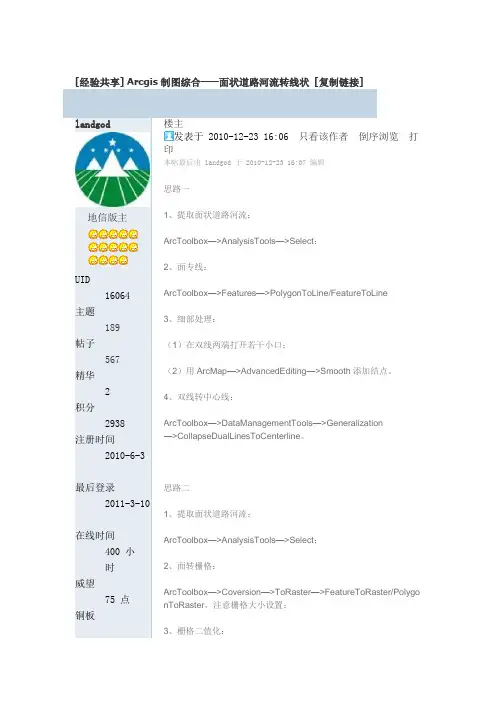

[经验共享]Arcgis制图综合——面状道路河流转线状[复制链接]landgod地信版主UID16064主题189帖子567精华2积分2938注册时间2010-6-3最后登录2011-3-10在线时间400 小时威望75 点铜板楼主发表于 2010-12-23 16:06 |只看该作者|倒序浏览|打印本帖最后由 landgod 于 2010-12-23 16:07 编辑思路一1、提取面状道路河流：ArcToolbox—>AnalysisTools—>Select；2、面专线：ArcToolbox—>Features—>PolygonToLine/FeatureToLine3、细部处理：（1）在双线两端打开若干小口；（2）用ArcMap—>AdvancedEditing—>Smooth添加结点。

4、双线转中心线：ArcToolbox—>DataManagementTools—>Generalization—>CollapseDualLinesToCenterline。

思路二1、提取面状道路河流：ArcToolbox—>AnalysisTools—>Select；2、面转栅格：ArcToolbox—>Coversion—>ToRaster—>FeatureToRaster/PolygonToRaster，注意栅格大小设置；3、栅格二值化：8914 个 贡献值51 点ArcMap —>SpatialAnalyst —>Reclassify ，有值的设为1，Nodata 设为0； 4、用ArcCatalog 新建一线状Shapefile ； 5、用ArcMap 加载ArcScan 工具栏： （1）在Editor 工具栏设置Target 为新建线状Shapefile ； （2）在ArcScan 工具栏设置Raster 为面状Raster ； （3）用ArcScan —>GenerateFeaturesInsideArea 选中面状Raster ，生成中心线。
