2013版强制性条文实施指南 第四篇 汽轮发电机组 安装部分

2．管道及系统安装工程强制性条文明细表施管表1合金钢管道、管件、管道附件及阀门检验强制性条文明细表序号强制性条文内容引用标准1 4．1．4 合金钢管道、管件、管道附件及阀门在使用前，应逐件进行光谱复查，并作材质标记。

《电力建设施工技术规范第5部分：管道及系统》(DL 5190．5--2012施管表2 导汽管安装强制性条文明细表序号强制性条文内容引用标准1 5．2．2 导汽管安装时管内壁应露出金属光泽且应确认管道内壁无杂物。

《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012施管表3 合金钢螺栓安装强制性条文明细表序号强制性条文内容引用标准1 5．6．15 合金钢螺栓不得用火焰加热进行热紧。

《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012 施管表4 热位移支吊架安装强制性条文明细表序号强制性条文内容引用标准1 5．7．9 在有热位移的管道上安装支吊架时，根部支吊点偏移方向应与膨胀方向一致；偏移值应为冷位移值和1／2热位移值的矢量和。

热态时，刚性吊杆倾斜值允许偏差为3°，弹性吊杆倾斜值允许偏差为4°。

《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012施管表5 管道系统清洗强制性条文明细表序号强制性条文内容引用标准1 6．3．6 化学清洗后的废液处理和排放必须符合GB8978《国家排放标准》的规定。

《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012施管表6 蒸汽吹扫管道强制性条文明细表序号强制性条文内容引用标准1 6．3．11 蒸汽吹扫的临时排汽管道及系统，应由有设计资质的单位设计。

《电力建设施工技术规范第5部分：管道及系统》(DL5190．5--2012。

发电机组辅助设备安装指导1 一般规定1.1本章适用于汽轮机组的凝汽器、箱罐、抽气器、除氧器、减温减压器和一般表面式热交换器（包括蒸发器）等辅助设备的施工及验收工作。

水处理设备、油处理设备、制氢设备和空气压缩机的箱罐，可参照执行。

1.2辅助设备压力容器的严密性水压试验应按制造厂规定进行，如无规定时可按表1.2 进行。

对壁温大于或等于20OC的容器耐压试验压力应为表6.1.2中的耐压试验压力再乘以比值（O ） / （σ ）l o （。

）、（。

）I分别为试验温度和设计温度下材料的许用应力（MPa 或Pa）,当（。

）/ （。

）^ >1.8 时取 1.8 值。

在试验压力下维持10~30min,然后徐缓降压到工作压力，至少再经过30min同时检查焊缝、法兰和胀口无渗漏，容器无残余变形即认为合格。

检查完毕后泄压要缓慢。

注：l）p—容器的设计压力，MPa,在现场进行水压试验时可按最高工作压力。

1.3在设备进行水压试验时，如必须拆卸某些部件才能观察水压试验情况而在水压试验后又可能因此造成设备永久变形时，必须进行临时加固工作。

1.4设备除有特殊规定用气体代替水压试验外，一般不得采用气压试验。

进行气压试验前，要全面复查有关技术文件，要有可靠的安全措施，并经制造、安装单位技术负责人和安全部门检查，经批准后方可进行。

1.5辅助设备基础交付安装时应符合本规范《建筑工程篇》有关规定和本篇第1.3.3条的要求。

1.6辅助设备就位前应对混凝土基础、垫铁、底座和地脚螺栓进行下列准备工作：a.基础表面凿毛并清除油污、油漆和其他不利于二次浇灌的杂物；b.放置永久垫铁处的混凝土表面应凿平，与垫铁接触良好；c.垫铁表面应平整，无翘曲和毛刺；d.垫铁各承力面间的接触应密实无松动现象；e.二次灌浆浇入的底座部分和地脚螺栓，应清理油漆、油垢和浮锈；f.对于采用无垫铁安装的设备，所用的临时垫铁也应符合永久垫铁的要求。

1.7基础混凝土二次浇灌，除应符合本规范“建筑工程篇”第5.3节的规定外，还应满足下列要求：a.垫铁在二次浇灌前应在侧面点焊牢固；b.二次浇灌的高度抹面后要略低于底座上表面，不得盖没地脚螺栓的螺帽，不得阻碍设备的膨胀；c.二次浇灌后要及时把底座和设备上飞溅的混凝土清理干净；d.采用无垫铁安装的设备，待二次浇灌混凝土的强度达到70%以上时再撤临时垫铁，并及时用混凝土填充空间。

编号：施电表1
编号：施电表2

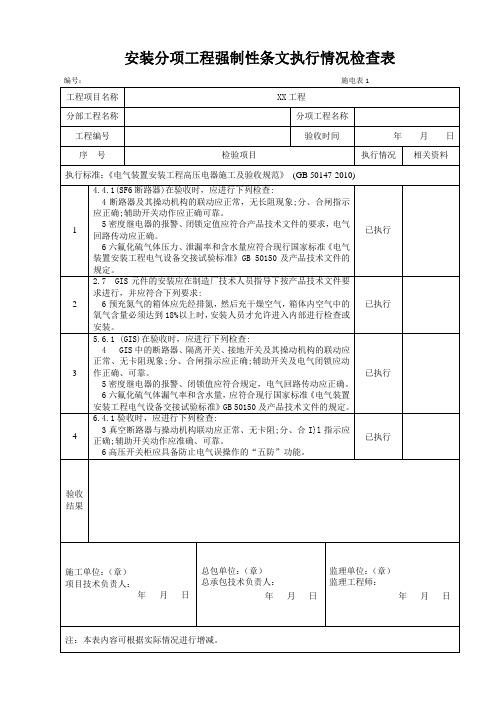

安装分项工程强制性条文执行情况检查表编号：施电表3
安装分项工程强制性条文执行情况检查表编号：施电表4
安装分项工程强制性条文执行情况检查表编号：施电表5
安装分项工程强制性条文执行情况检查表编号：施电表5
安装分项工程强制性条文执行情况检查表编号：施电表6
安装分项工程强制性条文执行情况检查表编号：施电表7
安装分项工程强制性条文执行情况检查表编号：施电表8
安装分项工程强制性条文执行情况检查表编号：施电表9
安装分项工程强制性条文执行情况检查表编号：施电表10。

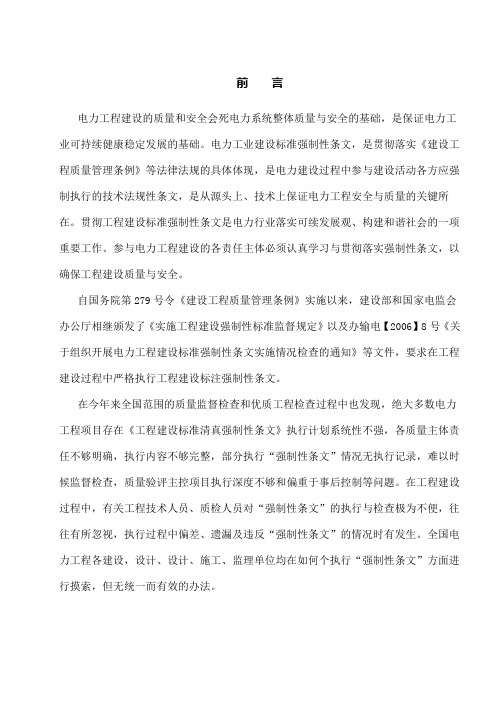

前言电力工程建设的质量和安全会死电力系统整体质量与安全的基础，是保证电力工业可持续健康稳定发展的基础。
