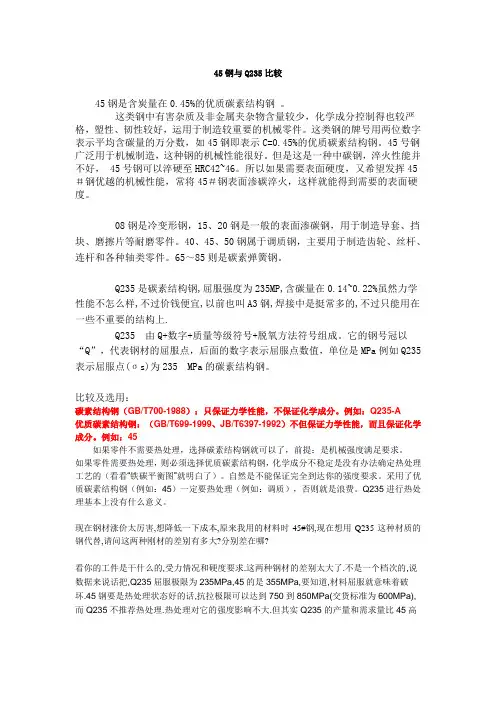

45号钢不经热处理的机械性能与Q235

45钢与Q235比较45钢是含炭量在0.45%的优质碳素结构钢。

这类钢中有害杂质及非金属夹杂物含量较少，化学成分控制得也较严格，塑性、韧性较好，运用于制造较重要的机械零件。

这类钢的牌号用两位数字表示平均含碳量的万分数，如45钢即表示C=0.45%的优质碳素结构钢。

45号钢广泛用于机械制造，这种钢的机械性能很好。

但是这是一种中碳钢，淬火性能并不好， 45号钢可以淬硬至HRC42~46。

所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。

08钢是冷变形钢，15、20钢是一般的表面渗碳钢，用于制造导套、挡块、磨擦片等耐磨零件。

40、45、50钢属于调质钢，主要用于制造齿轮、丝杆、连杆和各种轴类零件。

65～85则是碳素弹簧钢。

Q235是碳素结构钢,屈服强度为235MP,含碳量在0.14~0.22%虽然力学性能不怎么样,不过价钱便宜,以前也叫A3钢,焊接中是挺常多的,不过只能用在一些不重要的结构上.Q235 由Q+数字+质量等级符号+脱氧方法符号组成。

它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点(σs)为235 MPa的碳素结构钢。

比较及选用：碳素结构钢（GB/T700-1988）：只保证力学性能，不保证化学成分。

例如：Q235-A优质碳素结构钢：（GB/T699-1999、JB/T6397-1992）不但保证力学性能，而且保证化学成分。

例如：45如果零件不需要热处理，选择碳素结构钢就可以了，前提：是机械强度满足要求。

如果零件需要热处理，则必须选择优质碳素结构钢，化学成分不稳定是没有办法确定热处理工艺的（看看“铁碳平衡图”就明白了）。

自然是不能保证完全到达你的强度要求。

采用了优质碳素结构钢（例如：45）一定要热处理（例如：调质），否则就是浪费。

Q235进行热处理基本上没有什么意义。

现在钢材涨价太厉害,想降低一下成本,原来我用的材料时45#钢,现在想用Q235这种材质的钢代替,请问这两种刚材的差别有多大?分别差在哪?看你的工件是干什么的,受力情况和硬度要求.这两种钢材的差别太大了.不是一个档次的,说数据来说话把,Q235屈服极限为235MPa,45的是355MPa,要知道,材料屈服就意味着破坏.45钢要是热处理状态好的话,抗拉极限可以达到750到850MPa(交货标准为600MPa),而Q235不推荐热处理.热处理对它的强度影响不大.但其实Q235的产量和需求量比45高多了,因为实际在大部分场合不需要那么高的力学性能,它的应用十分广泛.所以你的部分工件可能因为设计人员的一些原因是允许换成Q235的,但你的核心零件是肯定不可能的.根据含锰量的不同，将含锰量为(0.25～0.80)%的优质碳素结构钢称为普通含锰钢，将含锰量为(0.70～1.20)%的优质碳素结构钢称为较高含锰量钢(标出锰元素)，优质碳素结构钢的牌号及化学成分、机械性能见表18-6。

金属材料牌号金属材料牌号是指金属材料的标识符号，用于表示金属材料的成分、性能和用途。

在工程设计和生产制造中，选择合适的金属材料牌号对于产品的质量和性能至关重要。

下面将介绍几种常见的金属材料牌号及其特点。

1. Q235。

Q235是一种碳素结构钢，通常用于制造轻型结构件和钢构件。

它具有良好的焊接性能和塑性，适用于一般要求较低的零件，如焊接、冲压和弯曲。

Q235的强度和硬度较低，但具有良好的可塑性和韧性。

2. 45号钢。

45号钢是一种碳素结构钢，含碳量较高，硬度较大。

它适用于制造强度要求较高的零件，如齿轮、轴承等。

45号钢具有良好的热处理性能，可以通过淬火和回火等热处理工艺提高其硬度和强度。

3. 304不锈钢。

304不锈钢是一种常用的不锈钢材料，具有良好的耐腐蚀性和加工性能。

它广泛应用于化工、食品加工、医疗器械等领域。

304不锈钢含有18%的铬和8%的镍，具有良好的耐腐蚀性，适用于潮湿和腐蚀性环境中的使用。

4. 铝合金6061。

铝合金6061是一种热处理铝合金，具有良好的强度和耐腐蚀性。

它适用于航空航天、汽车制造、船舶制造等领域。

6061铝合金具有优异的焊接性能和加工性能，可以通过热处理获得较高的强度和硬度。

5. 钛合金TC4。

钛合金TC4是一种常用的钛合金材料，具有良好的耐高温性能和耐腐蚀性能。

它广泛应用于航空航天、船舶制造、化工等领域。

TC4钛合金具有优异的强度和硬度，同时具有较低的密度，是一种理想的结构材料。

总结。

金属材料牌号涵盖了各种不同种类的金属材料，每种材料都具有其独特的特点和适用范围。

在选择金属材料牌号时，需要充分考虑产品的使用环境、受力情况和加工工艺，以确保产品具有良好的性能和质量。

希望本文介绍的几种常见金属材料牌号能够为大家在工程设计和生产制造中提供一定的参考价值。

45#钢与Q235焊接焊接接头组织性能分析XXXX（XXXXX）（swjtu材料学院成型一班）摘要：焊缝组织性能和母材有所区别，选择45#钢与Q235焊接接头作为研究对象，进行手工焊后取样，通过研究硬度分布情况和焊缝、热影响区以及母材的金相组织的变化，分析所需要的结果。

关键词：硬度分布45#钢与Q235接头组织性能焊缝及热影响区的显微组织是评价焊接接头质量的重要指标之一。

焊接金相检验的目的，一方面是为了检验焊接接头的质量是否符合有关标准的规定；另一方面是通过对一些焊接接头的进行分析鉴别金相组织各区域的缺陷的分布、性质，从而判定缺陷产生的原因，45#钢与Q235焊接在定位构件等制造中有重要的应用。

一、实验材料和方法：1.1实验材料：焊接使用的材料为45#钢与Q235钢焊接接头试样1.2.1金相组织观察取焊接接头试样经240#、600#、800#、1000#、1200#、1500#水磨砂纸打磨后抛光，抛光至无划痕，用4%硝酸酒精试剂腐蚀，用光学显微镜对制备好金相试样进行组织观察与分析。

1.2.2显微硬度测试试样截取方位，数量及方法按《GB/T2649—81焊接接头机械性能试验取样方法》规定。

截取的样坯应包括焊接接头的所有区域。

试样表面必须与支撑面相互平行，表面粗糙度应符合相应硬度测试法《GB/T4340.1—2009金属材料维氏硬度试验》的规定。

本次试验采用的是HVA-10A型小负荷维氏硬度计和HVS-30型数显维氏硬度计。

本实验中硬度试样为45#钢与Q235焊接焊接接头，硬度点沿垂直于焊缝方向分布，硬度取样点可垂直于焊缝，每个0.5mm测1点，离焊缝较远后可距离大些（母材），2mm 测1点。

2试验结果2.1 金相试验结果45#与Q235焊接接头的金相组织见图1所示。

(a) (b) (c)(a)45#母材组织（b）45#热影响区组织（c）焊缝组织(d)Q235母材组织图1（a）中为为45#母材的金相组织，为大块区珠光体与块状多面体晶粒铁素体混合分布。

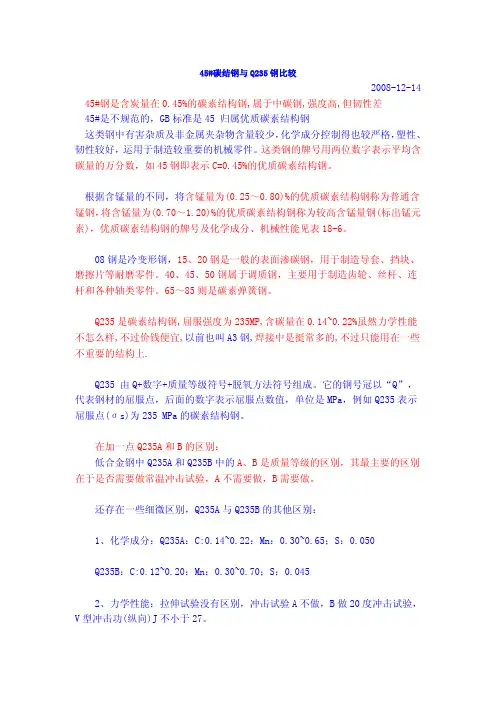

45#碳结钢与Q235钢比较2008-12-14 45#钢是含炭量在0.45%的碳素结构钢,属于中碳钢,强度高,但韧性差45#是不规范的，GB标准是45 归属优质碳素结构钢这类钢中有害杂质及非金属夹杂物含量较少，化学成分控制得也较严格，塑性、韧性较好，运用于制造较重要的机械零件。

这类钢的牌号用两位数字表示平均含碳量的万分数，如45钢即表示C=0.45%的优质碳素结构钢。

根据含锰量的不同，将含锰量为(0.25～0.80)%的优质碳素结构钢称为普通含锰钢，将含锰量为(0.70～1.20)%的优质碳素结构钢称为较高含锰量钢(标出锰元素)，优质碳素结构钢的牌号及化学成分、机械性能见表18-6。

08钢是冷变形钢，15、20钢是一般的表面渗碳钢，用于制造导套、挡块、磨擦片等耐磨零件。

40、45、50钢属于调质钢，主要用于制造齿轮、丝杆、连杆和各种轴类零件。

65～85则是碳素弹簧钢。

Q235是碳素结构钢,屈服强度为235MP,含碳量在0.14~0.22%虽然力学性能不怎么样,不过价钱便宜,以前也叫A3钢,焊接中是挺常多的,不过只能用在一些不重要的结构上.Q235 由Q+数字+质量等级符号+脱氧方法符号组成。

它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa，例如Q235表示屈服点(σs)为235 MPa的碳素结构钢。

在加一点Q235A和B的区别：低合金钢中Q235A和Q235B中的A、B是质量等级的区别，其最主要的区别在于是否需要做常温冲击试验，A不需要做，B需要做。

还存在一些细微区别，Q235A与Q235B的其他区别：1、化学成分：Q235A：C:0.14~0.22：Mn：0.30~0.65；S：0.050Q235B：C:0.12~0.20：Mn：0.30~0.70；S：0.0452、力学性能：拉伸试验没有区别，冲击试验A不做，B做20度冲击试验，V型冲击功(纵向)J不小于27。

我是做钢产品的,现在遇到一个问题,钢材涨价太厉害,想降低一下成本,原来我用的材料时45#钢,现在想用Q235这种材质的钢代替,请问这两种刚材的差别有多大?分别差在哪?硬度能差多少?谢谢!看你的工件是干什么的，受力情况和硬度要求，这两种钢材的差别太大了，不是一个档次的,说数据来说话把,Q235屈服极限为235MPa,45的是355MPa,要知道,材料屈服就意味着破坏.45钢要是热处理状态好的话,抗拉极限可以达到750到850MPa(交货标准为600MPa),而Q235不推荐热处理.热处理对它的强度影响不大.但其实Q235的产量和需求量比45高多了,因为实际在大部分场合不需要那么高的力学性能,它的应用十分广泛.所以你的部分工件可能因为设计人员的一些原因是允许换成Q235的,但你的核心零件是肯定不可能的.楼上的已经很详细了,不过有些错误,纠正一下,45是中碳钢,60号以上才是高碳钢,而且它们都不会用来做结构件，而是用作相对重要的部件，用Q235A做结构件。

10、号20号、35号、45号、A3钢性能对比10号钢牌号：10钢●10号钢管化学成份：碳C ：0.07~0.14"硅Si：0.17～0.37锰Mn：0.35～0.65硫S ：≤0.04磷P ：≤0.35铬Cr：≤0.15镍Ni：≤0.25铜Cu：≤0.25●10号钢管力学性能：抗拉强度σb (MPa)：≥410(42) ；屈服强度σs (MPa)：≥245(25)伸长率δ5 (％)：≥25断面收缩率ψ(％)：≥5，硬度：未热处理,≤156HB，试样尺寸：试样尺寸25mm●10号钢管热处理规范及金相组织：热处理规范：正火,910℃,空冷。

金相组织：铁素体+珠光体。

●10号钢管交货状态：以不热处理或热处理（退火、正火或高温回火）状态交货。

要求热处理状态交货的应在合同中注明，未注明者按不热处理交货。

李光涛优质碳素结构钢（GB/T699-1999）10号钢管中除含有碳（C）元素和为脱氧而含有一定量硅（Si）（一般不超过0.40%）、锰（Mn）（一般不超过0.80%，较高可到1.20%）合金元素外，不含其他合金元素（残余元素除外）。

此类钢必须同时保证化学成分和力学性能。

其硫（S）、磷（P）杂质元素含量一般控制在0.035%以下。

若控制在0.030%以下者叫高级优质钢，其牌号后面应加“A”，例如20A；若P控制在0.025%以下、S控制在0.020%以下时，称特级优质钢，其牌号后面应加“E”以示区别。

对于由原料带入钢中的其他残余合金元素，如铬（Cr）、镍（Ni）、铜（Cu）等的含量一般控制在Cr≤0.25%、Ni≤0.30%、Cu≤0.25%。

有的牌号锰（Mn）含量达到1.40%，称为锰钢。

10号钢管重量计算公式:[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量)20号钢【牌号】20【化学成分】C：0.17%～0.23%Si：0.17%～0.37%Mn：0.35%～0.65%Cr≤0.25%Ni≤0.3%Cu≤0.25%【力学性能】试样毛坯尺寸25mm推荐热处理正火910℃??抗拉强度σb≥410MPa屈服强度σs≥245MPa断后伸长率δ5≥25%断面收缩率ψ()≥55%钢材交货状态硬度HBS10/3000，未热处理钢≤156【主要特征】强度硬度稍高于15F，15钢，塑性焊接性都好，热轧或正火后韧性好。

45#钢在一般工艺条件下不能进行焊接,因为随着含碳量得增加,钢材得可焊性变差,低碳钢具有较好得可焊性,含碳量超过0、35%得钢材可焊性较差容易产生焊接裂纹。

当采取一些特殊得工艺措施后,45#钢也可以进行焊接,一般就是焊前预热,小得焊接规范,焊后缓冷以及焊后消除应力退火等措施就是可以进行焊接得,但就是容易产生淬硬组织,在焊缝与热影响区都容易产生马氏体组织与较大得焊接残余应力。

钢得分类钢就是含碳量在0、04%2、3%之间得铁碳合金。

为了保证其韧性与塑性,含碳量一般不超过1、7%。

钢得主要元素除铁、碳外,还有硅、锰、硫、磷等。

钢得分类方法多种多样,其主要方法有如下七种: 1、按品质分类(1) 普通钢(P≤0、045%,S≤0、050%) (2) 优质钢(P、S均≤0、035%) (3) 高级优质钢(P≤0、035%,S≤0、030%) 2、、按化学成份分类(1) 碳素钢:a、低碳钢(C≤0、25%);b、中碳钢(C≤0、25~0、60%);c、高碳钢(C≤0、60%)。

(2)合金钢:a、低合金钢(合金元素总含量≤5%)b、中合金钢(合金元素总含量＞5~10%)c、高合金钢(合金元素总含量＞10%)。

3、按成形方法分类:(1) 锻钢;(2) 铸钢;(3) 热轧钢;(4) 冷拉钢。

4、按金相组织分类(1) 退火状态得a、亚共析钢(铁素体+珠光体)b、共析钢(珠光体)c、过共析钢(珠光体+渗碳体)d、莱氏体钢(珠光体+渗体)。

(2) 正火状态得:a、珠光体钢;b、贝氏体钢;c、马氏体钢;d、奥氏体钢。

(3) 无相变或部分发生相变得5、按用途分类(1) 建筑及工程用钢:a、普通碳素结构钢;b、低合金结构钢;c、钢筋钢。

(2) 结构钢a、机械制造用钢:(a)调质结构钢;(b)表面硬化结构钢:包括渗碳钢、氨钢、表面淬火用钢;(c)易切结构钢;(d) 冷塑性成形用钢:包括冷冲压用钢、冷镦用钢。

b、弹簧钢c、轴承钢(3) 工具钢:a、碳素工具钢;b、合金工具钢;c、高速工具钢。

45钢与Q‎235比较‎45钢是含‎炭量在0.45%的优质碳素‎结构钢。

这类钢中有‎害杂质及非‎金属夹杂物‎含量较少，化学成分控‎制得也较严‎格，塑性、韧性较好，运用于制造‎较重要的机‎械零件。

这类钢的牌‎号用两位数‎字表示平均‎含碳量的万‎分数，如45钢即‎表示C=0.45%的优质碳素‎结构钢。

45号钢广‎泛用于机械‎制造，这种钢的机‎械性能很好‎。

但是这是一‎种中碳钢，淬火性能并‎不好， 45号钢可‎以淬硬至H‎R C42~46。

所以如果需‎要表面硬度‎，又希望发挥‎45＃钢优越的机‎械性能，常将45＃钢表面渗碳‎淬火，这样就能得‎到需要的表‎面硬度。

08钢是冷‎变形钢，15、20钢是一‎般的表面渗‎碳钢，用于制造导‎套、挡块、磨擦片等耐‎磨零件。

40、45、50钢属于‎调质钢，主要用于制‎造齿轮、丝杆、连杆和各种‎轴类零件。

65～85则是碳‎素弹簧钢。

Q235是‎碳素结构钢‎,屈服强度为‎235MP‎,含碳量在0‎.14~0.22%虽然力学性‎能不怎么样‎,不过价钱便‎宜,以前也叫A‎3钢,焊接中是挺‎常多的,不过只能用‎在一些不重‎要的结构上‎.Q235 由Q+数字+质量等级符‎号+脱氧方法符‎号组成。

它的钢号冠‎以“Q”，代表钢材的‎屈服点，后面的数字‎表示屈服点‎数值，单位是MP‎a例如Q2‎35表示屈‎服点(σs)为235 MPa的碳‎素结构钢。

比较及选用‎：碳素结构钢‎（GB/T700-1988）：只保证力学‎性能，不保证化学‎成分。

例如：Q235-A优质碳素结‎构钢：（GB/T699-1999、JB/T6397‎-1992）不但保证力‎学性能，而且保证化‎学成分。

例如：45如果零件不‎需要热处理‎，选择碳素结‎构钢就可以‎了，前提：是机械强度‎满足要求。

如果零件需‎要热处理，则必须选择‎优质碳素结‎构钢，化学成分不‎稳定是没有‎办法确定热‎处理工艺的‎（看看“铁碳平衡图‎”就明白了）。

10号、20号、35号、45号、Q345系列钢材、A3钢性能对比10、号20号、35号、45号、A3钢性能对比10号钢牌号：10钢●10号钢管化学成份：碳 C ：0.07~0.14"硅 Si：0.17～0.37锰 Mn：0.35～0.65硫 S ：≤0.04磷P ：≤0.35铬 Cr：≤0.15镍 Ni：≤0.25铜 Cu：≤0.25●10号钢管力学性能：抗拉强度σb (MPa)：≥410(42) ；屈服强度σs (MPa)：≥245(25)伸长率δ5 (％)：≥25断面收缩率ψ (％)：≥5，硬度：未热处理,≤156HB，试样尺寸：试样尺寸25mm ●10号钢管热处理规范及金相组织：热处理规范：正火,910℃,空冷。

金相组织：铁素体+珠光体。

●10号钢管交货状态：以不热处理或热处理（退火、正火或高温回火）状态交货。

要求热处理状态交货的应在合同中注明，未注明者按不热处理交货。

李光涛优质碳素结构钢（GB/T699-1999）10号钢管中除含有碳（C）元素和为脱氧而含有一定量硅（Si）（一般不超过0.40%）、锰（Mn）（一般不超过0.80%，较高可到1.20%）合金元素外，不含其他合金元素（残余元素除外）。

此类钢必须同时保证化学成分和力学性能。

其硫（S）、磷（P）杂质元素含量一般控制在0.035%以下。

若控制在 0.030%以下者叫高级优质钢，其牌号后面应加“A”，例如20A；若P控制在0.025%以下、S控制在0.020%以下时，称特级优质钢，其牌号后面应加“E”以示区别。

对于由原料带入钢中的其他残余合金元素，如铬（Cr）、镍（Ni）、铜（Cu）等的含量一般控制在Cr≤0.25%、Ni≤0.30%、Cu≤0.25%。

有的牌号锰（Mn）含量达到1.40%，称为锰钢。

10号钢管重量计算公式:[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量)【牌号】20【化学成分】C：0.17%～0.23%Si：0.17%～0.37%Mn：0.35%～0.65%Cr≤0.25%Ni≤0.3%Cu≤0.25%【力学性能】试样毛坯尺寸25mm推荐热处理正火910℃抗拉强度σb≥410MPa屈服强度σs≥245MPa断后伸长率δ5≥25%断面收缩率ψ()≥55%钢材交货状态硬度HBS10/3000，未热处理钢≤156【主要特征】强度硬度稍高于15F，15钢，塑性焊接性都好，热轧或正火后韧性好。

一、q235与45号钢的区别1. 材质成分不同q235钢主要成分为碳素、硅、锰、硫和磷等，其含碳量为0.22左右；45号钢主要含碳量在0.42~0.50之间，属于高碳钢。

2. 韧性和强度q235钢属于低碳钢，具有较好的韧性和可塑性，但强度相对较低；45号钢属于高碳钢，具有较高的强度和硬度，但韧性相对较差。

3. 加工性能由于q235钢的可塑性较好，易于冷成型加工，适用于焊接和锻造等工艺；而45号钢硬度高，对切削和热加工要求较高，适用于制造强度要求较高的零部件。

4. 用途不同q235钢常用于一般结构件、焊接材料、螺纹钢、冷拔材料等领域；45号钢常用于制造机械零部件、刀具、轴承、齿轮等工业领域。

二、q235与45号钢的用途1. q235钢的用途a. 一般结构件：如建筑结构、桥梁、铁路轨道等；b. 焊接材料：适用于焊接构件的材料；c. 螺纹钢：广泛应用于建筑钢筋工程；d. 冷拔材料：用于制造冷拔产品，如冷拔钢管等。

2. 45号钢的用途a. 机械零部件：用于制造各种机械传动零部件，如轴承、齿轮等；b. 刀具：适用于制造刀具、冲压模具等；c. 轴材：制造工程机械、汽车零部件的轴材；d. 弹簧钢：用于制造弹簧等弹性零件。

三、q235与45号钢的选择与应用指导1. 结构设计要求根据结构件的使用要求和受力情况，选择合适的材料。

2. 加工工艺考虑根据加工工艺的要求，选择适合的钢材，确保加工质量和效率。

3. 环境和使用条件需要考虑结构件所处的环境和使用条件，选择耐腐蚀、耐磨损等性能较好的钢材。

4. 经济性和成本控制在满足结构设计和使用要求的前提下，考虑材料的价格和加工成本，选择经济合理的钢材。

4. 具体应用领域根据不同的应用领域，选择相应材质的钢材，确保结构件的性能和可靠性。

四、结语q235与45号钢是常见的结构钢材料，两者在材质成分、性能特点和用途范围上存在显著的差异。

在选择和应用时，需要结合具体的结构设计要求、加工工艺、使用条件和经济成本等因素进行综合考量，以确保选用合适的钢材，并有效地满足工程或制造的需求。

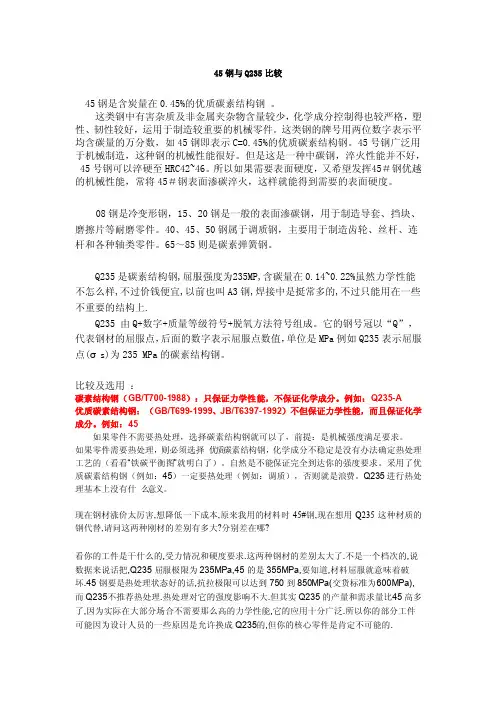

45钢与Q235比较45钢是含炭量在0.45%的优质碳素结构钢。

这类钢中有害杂质及非金属夹杂物含量较少，化学成分控制得也较严格，塑性、韧性较好，运用于制造较重要的机械零件。

这类钢的牌号用两位数字表示平均含碳量的万分数，如45钢即表示C=0.45%的优质碳素结构钢。

45号钢广泛用于机械制造，这种钢的机械性能很好。

但是这是一种中碳钢，淬火性能并不好， 45号钢可以淬硬至HRC42~46。

所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。

08钢是冷变形钢，15、20钢是一般的表面渗碳钢，用于制造导套、挡块、磨擦片等耐磨零件。

40、45、50钢属于调质钢，主要用于制造齿轮、丝杆、连杆和各种轴类零件。

65～85则是碳素弹簧钢。

Q235是碳素结构钢,屈服强度为235MP,含碳量在0.14~0.22%虽然力学性能不怎么样,不过价钱便宜,以前也叫A3钢,焊接中是挺常多的,不过只能用在一些不重要的结构上.Q235 由Q+数字+质量等级符号+脱氧方法符号组成。

它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点(σs)为235 MPa的碳素结构钢。

比较及选用：碳素结构钢（GB/T700-1988）：只保证力学性能，不保证化学成分。

例如：Q235-A优质碳素结构钢：（GB/T699-1999、JB/T6397-1992）不但保证力学性能，而且保证化学成分。

例如：45如果零件不需要热处理，选择碳素结构钢就可以了，前提：是机械强度满足要求。

如果零件需要热处理，则必须选择优质碳素结构钢，化学成分不稳定是没有办法确定热处理工艺的（看看“铁碳平衡图”就明白了）。

自然是不能保证完全到达你的强度要求。

采用了优质碳素结构钢（例如：45）一定要热处理（例如：调质），否则就是浪费。

Q235进行热处理基本上没有什么意义。

现在钢材涨价太厉害,想降低一下成本,原来我用的材料时45#钢,现在想用Q235这种材质的钢代替,请问这两种刚材的差别有多大?分别差在哪?看你的工件是干什么的,受力情况和硬度要求.这两种钢材的差别太大了.不是一个档次的,说数据来说话把,Q235屈服极限为235MPa,45的是355MPa,要知道,材料屈服就意味着破坏.45钢要是热处理状态好的话,抗拉极限可以达到750到850MPa(交货标准为600MPa),而Q235不推荐热处理.热处理对它的强度影响不大.但其实Q235的产量和需求量比45高多了,因为实际在大部分场合不需要那么高的力学性能,它的应用十分广泛.所以你的部分工件可能因为设计人员的一些原因是允许换成Q235的,但你的核心零件是肯定不可能的.根据含锰量的不同，将含锰量为(0.25～0.80)%的优质碳素结构钢称为普通含锰钢，将含锰量为(0.70～1.20)%的优质碳素结构钢称为较高含锰量钢(标出锰元素)，优质碳素结构钢的牌号及化学成分、机械性能见表18-6。

钢的热处理及机械性能表机械性能钢号热处理技术要求工艺规范бsN/㎜2бb N/㎜2δs (%)ψ%akJ/cm 2HBSHRS应 用 范 围 举 例表面硬度能达到要求的最大断面寸 ㎜Q235-A热 轧185～235375～46021～26————————用于轻负荷、不受摩擦的地脚螺钉、螺母、垫圈等零件和水槽、油箱、电器柜、防护罩、盖板、托盘等焊接构件。

16Mn热 轧274.5～235460.7-509.919～21————————用于强度较高的焊接构件和磨床砂轮罩壳等热 轧——510-655≥15≥25——≤187——Y30冷 拉——540-825≥6————174-223——用于在自动机上大量加工，强度要求不高的各种紧固件等热 轧——590-735≥14≥20——≤207——Y40Mn冷拉后高温回火——590-785 ≥17————179-229——用于要求切削加工性好、表面粗糙度低，精度为7-9级的丝杠等零件。

YF40M nV不热处理热 轧≥490≥780≥15≥40≥39230-260——用于强度、硬度均与45钢调质状态水平相当。

精度7-9级的丝杠、光杠、轴类等零件。

Th≤131960-1000℃炉冷——————————≤131——用于要求磁导率较高，剩磁较少的电磁铁、电磁吸盘等电器零件。

08Z 910-940℃空冷≥195≥325≥33≥60——————用于深冲、冷作的零件15Z≤143910-940℃空冷≥225≥375≥27≥55≥63.7≤143——用于离心浇铸双金属套的基体材料Z≤187850-870℃空冷≥314≥529≥20≥45≥88≤187用于负荷较小和无耐磨性要求的轴、拉杆、手柄等零件。

不限35C35830-850℃淬火380-420℃回火≥637≥980≥8≥30≥59——35-40用于具有较高强度的螺钉、螺母、销、挡铁、垫圈等各种标准件≤50Z170～217840-860℃空冷≥353≥598≥16≥40≥49170-217——用于负荷不大的轴、丝杠、套筒、齿轮等零件不限45T215820-840℃淬火600-640℃≥54474026.568159200-230——用于要求强度不高的齿轮、蜗杆、丝杠等零件≤804 131 2016机械性能钢号热处理技术要求工艺规范бsN/㎜2бbN/㎜2δs(%)ψ%akJ/cm2HBS HRS应用范围举例表面硬度能达到要求的最大断面尺寸㎜T235820-840℃淬火570-600℃回火60882423.565171220-250——用于承受中等负荷、低速工作的轴、花键套、套、大型定位销等零件250-280T265T285820-840℃淬火530-580℃回火72694118.561156270-300——用于主轴、套筒、花键轴、丝杆、中等模数的齿轮等零件C35810-830℃淬火400-450℃回火≥637≥882≥15≥40≈39——35-40用于具有较高强度的螺钉、螺母、销、垫圈等各种标准件≤80 C42810-830℃淬火350-370℃回火≥980≥1176≥10≥40≥59——42-47用于要求强度、硬度较高、形状简单的离合器、齿轮、轴、销、挡铁等零件≤50 C48810-830℃淬火240-280℃回火≥931≥1176≥6≥22————48-53用于要求强度、硬度、耐磨性较高、且不受冲击的轴、齿轮、卡爪等零件≤30G48T-G48860-900℃淬火180-200℃回火————————————48-53用于小负荷、中等速度工作尺寸较大的齿轮、离合器和大轴零件。

45#碳结钢与Q235钢比较2008-12-1445#钢是含炭量在0.45%的碳素结构钢,属于高碳钢,强度高,但韧性差45#是不规范的，GB标准是45 归属优质碳素结构钢这类钢中有害杂质及非金属夹杂物含量较少，化学成分控制得也较严格，塑性、韧性较好，运用于制造较重要的机械零件。

这类钢的牌号用两位数字表示平均含碳量的万分数，如45钢即表示C=0.45%的优质碳素结构钢。

根据含锰量的不同，将含锰量为(0.25～0.80)%的优质碳素结构钢称为普通含锰钢，将含锰量为(0.70～1.20)%的优质碳素结构钢称为较高含锰量钢(标出锰元素)，优质碳素结构钢的牌号及化学成分、机械性能见表18-6。

08钢是冷变形钢，15、20钢是一般的表面渗碳钢，用于制造导套、挡块、磨擦片等耐磨零件。

40、45、50钢属于调质钢，主要用于制造齿轮、丝杆、连杆和各种轴类零件。

65～85则是碳素弹簧钢。

Q235是碳素结构钢,屈服强度为235MP,含碳量在0.14~0.22%虽然力学性能不怎么样,不过价钱便宜,以前也叫A3钢,焊接中是挺常多的,不过只能用在一些不重要的结构上.Q235 由Q+数字+质量等级符号+脱氧方法符号组成。

它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点(σs)为235 MPa的碳素结构钢。

在加一点Q235A和B的区别：低合金钢中Q235A和Q235B中的A、B是质量等级的区别，其最主要的区别在于是否需要做常温冲击试验，A不需要做，B需要做。

还存在一些细微区别，Q235A与Q235B的其他区别：1、化学成分：Q235A：C:0.14~0.22：Mn：0.30~0.65；S：0.050Q235B：C:0.12~0.20：Mn：0.30~0.70；S：0.0452、力学性能：拉伸试验没有区别，冲击试验A不做，B做20度冲击试验，V型冲击功(纵向)J不小于27。

我是做钢产品的,现在遇到一个问题,钢材涨价太厉害,想降低一下成本,原来我用的材料时45#钢,现在想用Q235这种材质的钢代替,请问这两种刚材的差别有多大?分别差在哪?硬度能差多少?谢谢!看你的工件是干什么的,受力情况和硬度要求.这两种钢材的差别太大了.不是一个档次的,说数据来说话把,Q235屈服极限为235MPa,45的是355M P a,要知道,材料屈服就意味着破坏.45钢要是热处理状态好的话,抗拉极限可以达到750到850M P a(交货标准为600MPa),而Q235不推荐热处理.热处理对它的强度影响不大.但其实Q235的产量和需求量比45高多了, 因为实际在大部分场合不需要那么高的力学性能,它的应用十分广泛.所以你的部分工件可能因为设计人员的一些原因是允许换成Q235的,但你的核心零件是肯定不可能的楼上的已经很详细了,不过有些错误,纠正一下,45是中碳钢,60号以上才是高碳钢,而且它们都不会用来做结构件,还有一个问题是Q235的硬度不会只有HRC10那么可怜,那可也是钢,正常的正火情况(就是未任何热处理状态)下应该有HRC20,不然别以为HRC10的硬度很好切削,越软的结构钢切削起来越麻烦.淬火后有一定希望到HRC40.Q235的机械性能相当于35＃钢，制造螺栓时，无论采用挤压或切削成型与45＃钢相比，表面精度没有什么不同，只是感觉颜色暗一些。

号钢与Q区别一、45号钢的硬度常规是多少度？和Q235有什么区别？（1）主要区别如下：首先，用途不同，Q235是普通结构钢，属工程用钢，主要用作钢构件，如角钢、槽钢、工字钢、钢板等；45号钢是优质碳素结构钢，属机械用钢，主要用作机械零件，如轴类、齿轮、高强度螺栓等。

再者，钢号表示方法不同，Q235钢号表示的是钢的力学性能-强度（屈服强度不低235MPa）；45号钢好表示钢的化学成分（钢的含碳量为0.45%左右）。

还有钢的性能也不同，Q235属于低碳钢，其塑性较高，但强度较低，适合于拉伸、压延加工，如制作型材、板材等；45号钢属于中碳钢，可进行淬火处理，其热处理后强度和硬度高，故适合于制作机械零件，用于要求受力大及耐磨性好的场合。

（2）45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C4545号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。

45＃钢广泛用于机械制造，这种钢的机械性能很好。

但是这是一种中碳钢，淬火性能并不好，45号钢可以淬硬至HRC42~46。

所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。

1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。

实际应用的最高硬度为HRC55（高频淬火HRC58）。

2. 45钢不要采用渗碳淬火的热处理工艺。

调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。

但表面硬度较低，不耐磨。

可用调质＋表面淬火提高零件表面硬度。

渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。

其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。

经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。

35号钢正火│退火│回火│45号钢的区别│舞钢号钢性能说明1、35号钢广泛用于制造各种锻件和热压件、冷拉和顶锻钢材，无缝钢管、机械制造中的零件，如曲轴、转轴、轴销、杠杆、连杆、横梁、套筒、轮圈、垫圈以及螺钉、螺母等。

2、35号钢热处理规范及金相组织：热处理规范：正火,870℃;淬火,850℃;回火,600℃。

金相组织：铁素体+珠光体。

3、35号钢热处理：以不热处理或热处理（退火、正火或高温回火）状态。

要求热处理状态的应注明，4、35号钢板碳 C ：0.32～0.40硅 Si：0.17～0.37锰 Mn：0.50～0.80硫 S ：≤0.035磷 P ：≤0.035铬 Cr：≤0.25镍 Ni：≤0.25铜 Cu：≤0.255、35号钢板力学性能抗拉强度σb (MPa)：≥530(54)屈服强度σs (MPa)：≥315(32)伸长率δ5 (%)：≥20断面收缩率ψ (%)：≥45冲击功 Akv (J)：≥55冲击韧性值αkv (J/cm²)：≥69(7)硬度：未热处理≤197HB试样尺寸：试样尺寸为25mm6、技术性能国家标准：GB699-19997、35号钢与45钢相比较：45号钢是优质碳素结构钢，它的强度是61，HRC是48-55，机械上用的比较多；35号也是优质碳素结构钢，不过它的强度却只有54，HRC是38-45。

它们的区别可以从火花上鉴别的，含碳量低的火花，尾部下垂，色稍暗，时有枪尖尾花，花量不多，芒线较粗。

45号则尾部挺直尖端流线有分叉现象，射力较大，花量较多。

45钢含碳量比35钢高，当然是45钢比较硬。

地脚螺栓没必要用这么好的钢，用一般的普通碳素钢Q235就很好用。
