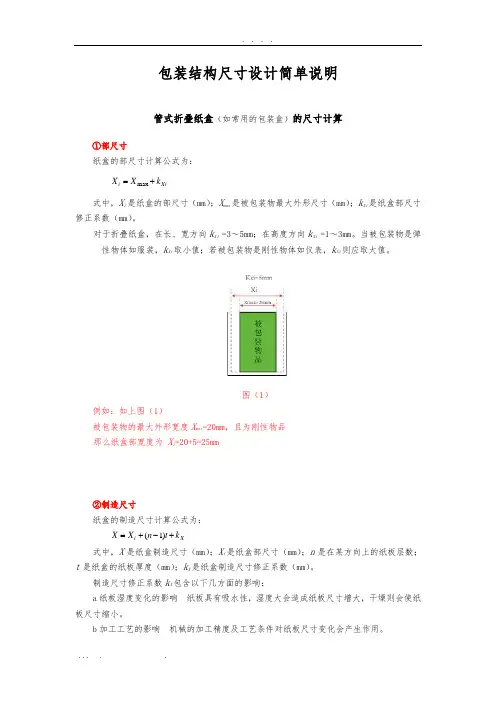

包装结构尺寸设计简单说明
管式折叠纸盒（如常用的内包装盒）的尺寸计算
①内部尺寸
纸盒的内部尺寸计算公式为： Xi
i k X X +=max
式中，X i 是纸盒的内部尺寸（mm ）；X max 是被包装物最大外形尺寸（mm ）；k Xi 是纸盒内部尺寸修正系数（mm ）。
对于折叠纸盒，在长、宽方向k Xi =3～5mm ；在高度方向k Xi =1～3mm 。
当被包装物是弹性物体如服装，k Xi 取小值；若被包装物是刚性物体如仪表，k Xi 则应取大值。
图（1）
例如：如上图（1）
被包装物的最大外形宽度X max =20mm ，且为刚性物品 那么纸盒内部宽度为 X i =20+5=25mm
②制造尺寸
纸盒的制造尺寸计算公式为：
X i k t n X X +-+=)1(
式中，X 是纸盒制造尺寸（mm ）；X i 是纸盒内部尺寸（mm ）；n 是在某方向上的纸板层数；t 是纸盒的纸板厚度（mm ）；k X 是纸盒制造尺寸修正系数（mm ）。
制造尺寸修正系数k X 包含以下几方面的影响：
a 纸板湿度变化的影响 纸板具有吸水性，湿度大会造成纸板尺寸增大，干燥则会使纸板尺寸缩小。
b 加工工艺的影响 机械的加工精度及工艺条件对纸板尺寸变化会产生作用。
c 纸板纵横向纤维的影响 纸板纵横向纤维组织的差异，促使纸板尺寸在环境湿度变化时在纵向和横向出现变化差异。
d 尺寸方向差异的影响 由于折叠纸盒的成型特点及考虑包装被包装物后承重方向问题，纸盒在长、宽、高方向上纸板的尺寸变化是有差异的。
考虑以上影响因素，一般在长度和宽度方向上k X 取2mm ，在高度方向上k X 取1mm 。
在严格控制纸板湿度和加工工艺条件的情况下，k X 则可以忽略不计。
图（2）
例如：如上图（2）
纸箱内部宽度尺寸为：X i =25mm ，宽度方向上纸板为2层，纸箱厚度为：t =2mm 那么纸盒内部宽度制造尺寸为 X =25+（2-1）*2+2=25+2+2=29mm
③外部尺寸
纸盒的外部尺寸计算公式为：
t X X +=0
式中：X 0是纸盒外部尺寸（mm ）；X 是纸盒制造尺寸（mm ）；t 是纸盒的纸板厚度（mm ）。
对于复杂结构形式的折叠纸盒，其内部尺寸、制造尺寸和外部尺寸则应根据具体情况来具体分析。
图（3）
例如：图（3）
纸箱内部宽度制造尺寸为：X ==29mm ，纸箱厚度为：t=2mm 那么纸盒外部宽度为：Xo = 29 + 2 = 31mm
瓦楞纸箱的尺寸设计
1） 瓦楞纸箱的内部尺寸
瓦楞纸箱的内部尺寸，由被包装商品的最大外形尺寸，商品的组装和个数以及隔衬与缓冲装置的尺寸有关。
当被包装商品为单件时，其计算公式为： Xi i k x X +=max
式中，X i 是瓦楞纸箱某一方向的内部尺寸（mm ）; x max 是被包装商品某一方向的最大外形尺寸（mm ）； k Xi 是纸箱内部尺寸修正系数（mm ），其数值见表1。
k Li k Bi k Hi
小型箱 中型箱 大型箱 3～7
3～7
1～3
3～4
5～7
注：尺寸大者取大值，尺寸小者取小值。
图（4）
例如：如图（4）
被包装商品的宽度方向最大外形尺寸 x max = 60mm ，用中型箱时 那么瓦楞纸箱内部尺寸为：X i = 60 + 3 = 63mm
当被包装商品为多件时，瓦楞纸箱的内部尺寸计算公式为： Xi i k T n n x X ++-∆+=)1(max
式中，X i 是瓦楞纸箱某一方向内部尺寸（mm ）; x max 是单个被包装商品某一方向最大外
形尺寸（mm ）；n 是沿瓦楞纸箱某一方向的排列数目;Δ是被包装商品尺寸变动系数（mm ）;
k Xi 是瓦楞纸箱内部尺寸修正系数（mm ）;T 是衬格或缓冲件厚度（mm ）。
被包装商品尺寸变动系数为：具有可压缩性的针棉织品Δ=±3mm /打，中包装纸盒Δ=±1～2mm /个；不可压缩性商品，如玻璃瓶罐，Δ=1～2mm /个。
图（5）
例如：如图（5）
被包装商品的宽度方向最大外形尺寸 x max = 60mm ，沿瓦楞纸箱宽度方向的排列数目：n = 6 ，被包装商品尺寸变动系数Δ = 2mm （我们公司一般所取的数值）
那么瓦楞纸箱内部宽度尺寸为：X i = 60mm *6+ 2*（6-1）+ 3
= 373mm
2）瓦楞纸箱的制造尺寸
瓦楞纸箱长、宽、高的制造尺寸计算公式为： X i k X X +=
式中，X 是瓦楞纸箱长、宽或高的制造尺寸（mm ）; X i 是瓦楞纸箱某方向的内部尺寸（mm ）；
k X 是瓦楞纸箱制造尺寸修正系数（mm ）；02类纸箱制造尺寸修正系数见表2
表 2 02类纸箱制造尺寸修正系数（mm ）
名称
纸箱结构
单瓦楞（A ） 双瓦楞（AA ） 三瓦楞（AAA ） 一块
成型 二块 成型 一块 成型 二块 成型 四块成型
二块成型
四块成型
长度 l 1 l 2 6 6 6 8 8 8 8 10 10 宽度 B 1 B 2 6 4 4 8 6 6 8 高度 H
8
8
16
16
16
20
20
注：表中l 2和B 2是瓦楞纸箱接合部分两侧面的长和宽，l 1和B 1是瓦楞纸箱另外两侧面的长和宽，一般有l 1＞l 2，B 1＞B 2。
图（5）
例如：如图（5）
被包装商品的宽度方向最大外形尺寸X i = 373mm ，瓦楞纸箱宽度制造尺寸系数k X =8mm 那么瓦楞纸箱制造宽度尺寸为：X = 373 + 8 = 381 mm （公司一般所用外箱纸为双瓦楞纸）
被包装商品的高度方向最大外形尺寸Xh i = 500mm ，瓦楞纸箱宽度制造尺寸系数k X =16mm
那么瓦楞纸箱制造宽度尺寸为：Xh = 500 + 16 = 516 mm （公司一般所用外箱纸为双瓦楞纸）
3）瓦楞纸箱的外部尺寸
瓦楞纸箱的外部尺寸计算公式为：
00X k X X +=
式中，X 0是瓦楞纸箱某一方向的外部尺寸（mm ）；X 是瓦楞纸箱某一方向的制造尺寸（mm ）； k X0是瓦楞纸箱外部尺寸修正系数（mm ）；其数值见表3。
4)瓦楞纸箱的尺寸偏差
通用瓦楞纸箱尺寸偏差见表4。
出口产品包装用瓦楞纸箱尺寸偏差见表5。
重型瓦楞纸箱内部尺寸偏差见表6。
表4 通用瓦楞纸箱尺寸偏差（GB6543-86）
表5 出口产品包装用瓦楞纸箱尺寸偏差（GB5033-85）
注：表中的偏差值均是分别指箱体长、宽、高的偏差值。
表6 重型瓦楞纸箱内部尺寸偏差（GB/T16717-96）
注：表中的偏差值均是分别指箱内长、宽、高的偏差值。
