最新初中化学装置图大全(很好、很强大)

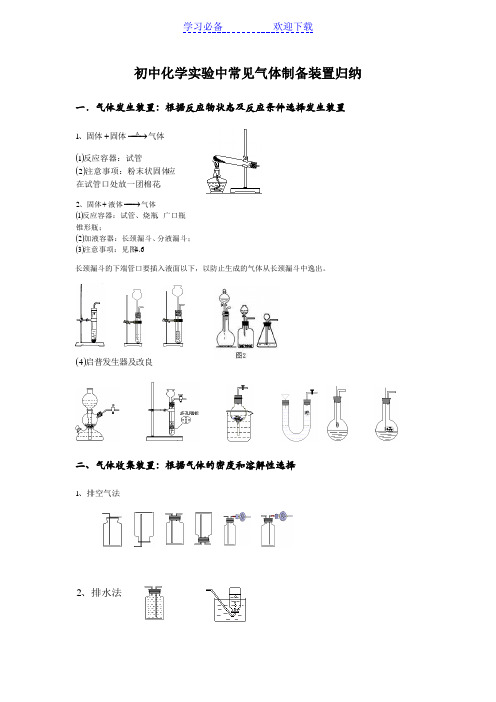

初中化学实验中常见气体制备装置归纳一．气体发生装置：根据反应物状态及反应条件选择发生装置气体固体、固体−→−+∆1()()。

在试管口处放一团棉花应注意事项：粉末状固体反应容器：试管21()()()643212、注意事项：见图分液漏斗；加液容器：长颈漏斗、锥形瓶；、广口瓶反应容器：试管、烧瓶气体液体、固体−→−+长颈漏斗的下端管口要插入液面以下，以防止生成的气体从长颈漏斗中逸出。

()启普发生器及改良4二、气体收集装置：根据气体的密度和溶解性选择、排空气法1、排水法2三、气密性的检查1．受热法：如图1所示装置，要检查装置是否漏气，应先把导气管的一端浸入烧杯或水槽的水中，用手紧握试管或用手掌紧贴烧瓶的外壁。

如果装置不漏气，试管或烧瓶里的空气受热膨胀，导管口就有气泡冒出。

然后把手移开，过一会儿，待试管或烧瓶冷却后，水就从烧杯或水槽中升到导气管里，形成一段水柱，则表明装置不漏气。

图2方法：关闭分液漏斗活塞，将将导气管插入烧杯中水中，用酒精灯微热园底烧瓶，若导管末端产生气泡，停止微热，有水柱形成，说明装置不漏气。

2．压水法：如启普发生器气密性检查图A 图B 图C方法：如图所示。

关闭导气管活塞，从球形漏斗上口注入水，待球形漏斗下口完全浸没于水中后，继续加入适量水到球形漏斗球体高度约1/2处，做好水位记号静置几分钟，水位下降的说明漏气，不下降的说明不漏气。

图3装置的气密性检查与启普发生器的气密性检查类似。

首先，夹紧弹簧夹，向长颈漏斗中加入一定量的水，到高度长颈漏斗球体约1/2处一会儿，长颈漏斗中液面不下降，表明装置不漏气。

3．推拉注射器活塞的方法：检查图4、图5中装置的气密性。

向长颈漏斗中加入一定量的水，浸没长颈漏斗下端管口，当缓慢拉活塞时，如果装置气密性良好，可观察到长颈漏斗下端口产生气泡。

当缓慢推活塞时，如果装置气密性良好，可观察到长颈漏斗内有液面上升，形成一段水柱。

四、常见气体的制备1．氧气的实验室制法⑴药品及反应原理实验室里常用分解过氧化氢溶液、加热氯酸钾或加热高锰酸钾的方法来制取氧气。

中学化学常用实验装置归纳一、气体发生装置：根据反应物状态及反应条件选择发生装置1、固体+固体 →1）图1（1）反应容器：试管（2）注意事项：粉末状固体；在试管口处放一团棉花 2、固体+液体→ 气体（图2、图3、图4、图5、图6） （1）反应容器：试管、烧瓶、广口瓶、锥形瓶 （2）加液容器：长颈漏斗、分液漏斗（3）启普发生器及改进（图7、图8、图9、图10、图11、图12）图7 图8图9图10图11图123、固体+液体气体或液体+液体气体（图13、图14、图15、图16、图17）（1）反应容器：试管、烧瓶 （2）加液容器：分液漏斗二、气体收集装置：根据气体的密度和溶解性选择1、排空气法：（图18、图19、图20、图21、图22）图13 图14 图15 图16 图172、排水法图（图24、图25） （3）贮气瓶（图26）三、尾气处理装置：根据多余气体的性质选择 1、在水中溶解性不大的气体（图27）燃烧或袋装法 (图28、图29)3、在水中溶解性很大的气体：防倒吸（图30-图38）四、气体净化装置：根据净化剂的状态和条件选择（图39、图40、图41、图42）五、气体性质实验装置：根据反应物的状态及反应的条件选择 1、常温反应装置（图43、图44）图18 图19 图20 图21 图22 图23图24 图25图26图27 图28图29图30 图31 图32 图33 图34 图35 图36 图37 图38图39 图40 图41 图42图43图44 图45图46 图472、加热反应装置（图45、图46、图47）3、冷却装置（图48、图49、图50）：图50六、排水量气装置：测量气体的体积（图51、图52、图53、图54）七、装置气密性检查：1、利用热源：用手捂或用酒精灯微热，看是否有气泡，移开热源，是否有一段水柱。

图55二、物质的分离与提纯方法2二、物质的鉴别物质的检验通常有鉴定、鉴别和推断三类，它们的共同点是：依据物质的特殊性质和特征反应，选择适当的试剂和方法，准确观察反应中的明显现象，如颜色的变化、沉淀的生成和溶解、气体的产生和气味、火焰的颜色等，进行判断、推理。

中学化学实验中常见气体制备装置归纳一、气体发生装置：根据反应物状态及反应条件选择发生装置气体固体、固体−→−+∆1()()。

在试管口处放一团棉花应注意事项：粉末状固体反应容器：试管21()()()643212、注意事项：见图分液漏斗；加液容器：长颈漏斗、锥形瓶；、广口瓶反应容器：试管、烧瓶气体液体、固体−→−+图2图3图4图5图6()启普发生器及改良4图7图8图9图10图11图12()()()17163213、注意事项：见图加液容器：分液漏斗反应容器：试管、烧瓶气体”液体气体”或“液体液体、“固体−→−+−→−+∆∆图 1图13 图14 图15 图16 图17 二、气体收集装置：根据气体的密度和溶解性选择、排空气法1图18 图19 图20 图21 图22 图23 、排水法2、贮气瓶3三、尾气处理装置：根据多余气体的性质选择气体、在水中溶解性不大的1图27、燃烧或袋装法2(图28、图29)气体：防倒吸。

、在水中溶解性很大的.3图26图24 图25图28 图29图30 图31图32图33图34图35图36图37图38四、气体净化装置：根据净化剂的状态和条件选择图39图40图41图42五、气体性质实验装置：根据反应物的状态及反应的条件选择、常温反应装置1 、加热反应装置2、冷却反应装置3六、排水量气装置：测量气体的体积相平。

中左短水位与右端水位中水相平，图中量器内的水位与水槽注意事项：图5250图43图44图45图46图47图48图49图50图51图52图53[例题]有下列实验装置如图8-1：示意图中A是简易的氢气发生器，B是大小适宜的圆底烧瓶，C是装有干燥剂的U形管，a是旋转活塞，D是装有还原铁粉的反应管，E是装有酚酞的试管。

实验前先检查实验装置的气密性。

实验开始时，先关闭活塞a，并取下烧瓶B；向A中加入一定量适当浓度的盐酸，产生氢气。

经必要的“操作”〔见问题（2）〕后，在导管的出口处点燃氢气，然后如图所示套上烧瓶B，塞紧瓶塞，氢气在烧瓶中继续燃烧，用酒精灯加热反应管D中的还原铁粉，待B中氢气的火焰熄灭后，打开活塞a，气体通过反应管D 进入试管E中，使酚酞试液呈红色。

初中化学常用的化学仪器及名称图初中化学常用仪器分类为了方便化学实验的进行，化学实验室中有许多常用的仪器。

这些仪器根据它们的用途可以分为以下几类：1.能直接加热的仪器：试管、蒸发皿、燃烧匙。

2.不能直接加热的仪器：烧杯、烧瓶。

3.不能加热的仪器：集气瓶、水槽、漏斗、量筒。

4.用于称量和量取的仪器：托盘天平、量筒。

5.用于取药品的仪器：药匙、镊子、胶头滴管。

6.给液体加热的仪器：试管、烧杯、烧瓶、蒸发皿。

7.给固体加热的仪器：试管、蒸发皿。

8.用于夹持或支撑的仪器：试管夹、铁架台（带铁夹或铁圈）、坩埚钳。

9.过滤分离的仪器：漏斗、玻璃棒。

10.加热常用的仪器：酒精灯。

11.加热至高温的仪器：酒精喷灯、电炉。

化学实验基本操作在进行化学实验时，正确的操作方法非常重要。

下面介绍一些药品的取用方法和一定量药品的称量和液体的量取方法。

一、药品的取用1.三大原则在取用药品时，需要遵循以下三大原则：不触不尝不猛闻。

2.取用方法1）固体药品的取用方法：块状固体和密度较大的金属颗粒：一横二放三慢竖。

粉末状固体：一斜二送三直立。

2）液体药品的取用方法：较多量：一放、二向、三挨、四流。

较少量：用胶头滴管吸取。

二、一定量药品的称量和液体的量取液体的量取可以使用量筒，固体的称量可以使用托盘天平。

1）托盘天平使用托盘天平称量固体时，需要注意以下几点：平放然后再调零。

用纸先将盘底垫，XXX易腐放烧杯。

左物右码不要乱，右加游码等于左。

取码用镊手不沾，先大后小游码添。

完毕砝码归盒中，游码回到零刻度。

此外，在使用酒精灯时，还需要注意以下几点：酒精灯内的酒精不超过容积的2/3.用完酒精灯后必须用灯帽盖灭，不可用嘴去吹灭。

绝对禁止向燃着的酒精灯内添加酒精。

绝对禁止用燃着的酒精灯引燃另一盏酒精灯，以免引起火灾。

三种过滤方法：在进行过滤时，需要注意以下三点：首先，将待过滤的液体倒入漏斗中时，盛有待过滤液体的烧杯的烧杯嘴要靠在倾斜的玻璃棒上，这样可以使液体顺利引流；其次，玻璃棒下端要靠在三层滤纸的一边，因为三层滤纸的一边比另一边厚，不易被弄破；最后，漏斗的颈部要紧靠接收滤液的接受器的内壁。

初中化学常用仪器根据用途分类1、能直接加热的仪器: 试管、蒸发皿、燃烧匙.2、不能直接加热的仪器: 烧杯、烧瓶.3、不能加热的仪器: 集气瓶、水槽、漏斗、量筒.4、用于称量和量取的仪器:托盘天平、量筒.5、用于取药品的仪器:药匙、镊子、胶头滴管.6、给液体加热的仪器:试管、烧杯、烧瓶、蒸发皿7、给固体加热的仪器:试管、蒸发皿8、用于夹持或支撑的仪器:试管夹、铁架台带铁夹或铁圈、坩埚钳.9、过滤分离的仪器:漏斗、玻璃棒.10、加热常用的仪器:酒精灯.11、加热至高温的仪器:酒精喷灯、电炉.化学实验基本操作一、药品的取用（一）三大原则1、取用药品的“三”不原则:不触不尝不猛闻2、取用药品的用量:“节约原则”⑴严格按实验规定用量;⑵未指明用量取最少量:液体1mL-2mL;固体盖满试管底部;3、实验剩余药品“三不”原则：不丢不回不带走．二取用方法1、固体药品的取用方法：⑴块状固体和密度较大的金属颗粒：“一横二放三慢竖”．⑵粉末状固体：“一斜二送三直立”．a、块状或密度较大的固体颗粒一般用镊子夹取;b、粉末状或小颗粒状的药品用钥匙或纸槽;c、使用过的镊子或钥匙应立即用干净的纸擦干净;2、液体药品的取用方法1 较多量：“一放、二向、三挨、四流”．A、从细口瓶里取用试液时,应把瓶塞拿下,倒放在桌上；B、倾倒液体时,应使标签向着手心,瓶口紧靠试管口或仪器口,防止残留在瓶口的药液流下来腐蚀标签;2较少量：用胶头滴管吸取．A、吸有药液的滴管应悬空垂直在仪器的正上方,将药液滴入接受药液的仪器中,不要让吸有药液的滴管接触仪器壁；B、不要将滴管平放在实验台或其他地方,以免沾污滴管；C、不能用未清洗的滴管再吸别的试剂滴瓶上的滴管不能交叉使用,也不需冲洗二、一定量药品的称量和液体的量取液体用量筒量取固体用托盘天平称取一托盘天平固体称量用天平,平放然后再调零；用纸先将盘底垫,易潮易腐放烧杯；左物右码不要乱,右加游码等于左；取码用镊手不沾,先大后小游码添；完毕砝码归盒中,游码回到零刻度．A、酒精灯内的酒精不超过容积的2/3；B、用完酒精灯后必须用灯帽盖灭,不可用嘴去吹灭；C、绝对禁止向燃着的酒精灯内添加酒精；D、绝对禁止用燃着的酒精灯引燃另一盏酒精灯,以免引起火灾;E、不用酒精灯时,要盖上灯帽,以防止酒精挥发;二量筒的使用1、操作要领：量筒平放实验桌,先倒后滴把量瞅；平视凹液最低处,三线一齐为读数．2、注意：平视：读数＝实际体积数俯视：读数﹥实际体积数仰视：读数﹤实际体积数3、量取液体体积操作：先向量筒里倾倒液体至接近所需刻度后用滴管滴加到刻度线;量筒是一种量器,只能用来量取液体,不能长期存放药品,也不能作为反应的容器;不能用来量过冷或过热的液体,不宜加热;三、物质的加热一酒精灯1.构造：灯体、灯帽、灯芯．2.火焰：外焰、内焰、焰心外焰温度最高3.使用方法：两查两禁一不可．“两查”：检查灯心是否浸入酒精中,检查酒精灯中酒精是否多于容积的三分之一“二禁”：禁止向燃着的灯里添加酒精,禁止用酒精灯去引燃另一只酒精灯“一不可”：不可用嘴吹灭酒精灯,应该用灯帽盖灭火焰给药品加热时要把仪器擦干放炸裂,先进行预热,然后固定在药品的下方加热；加热固体药品,药品要铺平,要把试管口稍向下倾斜,以防止水倒流入试管而使试管破裂；加热液体药品时,液体体积不能超过试管容积的1/3,要把试管向上倾斜45°角,并不能将试管口对着自己或别人；加热完毕不能用冷水立即冲洗,防炸裂二加热的仪器1、加热的仪器加热固体：干燥的试管、蒸发皿加热液体：试管、烧杯、烧瓶、蒸发皿有些仪器不能加热集气瓶、量筒、漏斗等2、仪器的固定试管：试管夹、铁架台的铁夹烧杯或烧瓶：用铁架台的铁圈和石棉网蒸发皿：用铁架台的铁圈或三脚架四、过滤1、作用:除去液体中混有的固体物质的一种方法;2、仪器:漏斗、烧杯、玻璃棒、铁架台带铁圈;3、操作:一贴二低三靠.一贴：指滤纸要紧贴漏斗壁,一般在将滤纸贴在漏斗壁时先用水润湿并挤出气泡,因为如果有气泡会影响过滤速度;二低：一是滤纸的边缘要稍低于漏斗的边缘；二是在整个过滤过程中还要始终注意到滤液的液面要低于滤纸的边缘;否则的话,被过滤的液体会从滤纸与漏斗之间的间隙流下,直接流到漏斗下边的接受器中,这样未经过滤的液体与滤液混在一起,而使滤液浑浊,没有达到过滤的目的;三靠：一是待过滤的液体倒入漏斗中时,盛有待过滤液体的烧杯的烧杯嘴要靠在倾斜的玻璃棒上玻璃棒引流；二是指玻璃棒下端要靠在三层滤纸一边三层滤纸一边比一层滤纸那边厚,三层滤纸那边不易被弄破；三是指漏斗的颈部要紧靠接收滤液的接受器的内壁;五、蒸发1、仪器:酒精灯、烧杯、玻璃棒、蒸发皿、铁架台带铁圈.2、操作: 1放好酒精灯并据其高度调节铁圈的高度; 2放好蒸发皿,倒入待蒸发的液体;3加热蒸发,用玻璃棒不断搅拌; 4蒸发皿中出现多量固体时停止加热.六、气体的收集向上排空气法：密度比空气大用相对原子质量与空气约为进行比较,比空气大的可以使用;向下排空气法：密度比空气小用相对原子质量与空气约为进行比较,比空气小的可以使用;与空气相近的不能使用;需要将出气管或进气管插于瓶内底部排水法：1.不易溶于水； 2.不与水发生反应;七、检查装置的气密性图1把导管口的下端浸入水中,用双手紧握试管;如果观察到导气管口有气泡冒出,则证明装置不漏气;八、仪器的洗涤1.清洗方法:振荡、刷洗、药洗;2.洗净标志:既不聚成水滴也不成股流下;3.放置凉干:试管倒放在试管架上,其它仪器放在指定的地方.九、药品的存放1、固体药品存放于广口瓶内;2、液体药品存放于细口瓶内;3、气体存放于集气瓶内.常用的化学仪器及名称图洗气瓶→→锥形瓶试管1000mL20℃容量瓶启普发生器U 型管干燥管梨 形 分 液 漏 斗滴瓶研钵试管架分 液 漏 斗铁架台托盘天平坩 埚 钳坩 埚集气瓶 蒸发皿圆底烧瓶平底烧瓶蒸馏烧瓶胶头 滴 管量 筒燃烧 匙水槽烧杯酒精灯 广口瓶 细口瓶 表面皿干燥器碱 式 滴定 管冷凝管量 杯移 液管25℃20mL温度 计多孔隔板。

化学仪器装置图大全阿凡提制作哈哈哈哈一、成套装置 (2)1．制氯气： (2)2．实验室制乙烯： (2)3．蒸馏、分馏 (3)4．氢气还原氧化铜： (4)5．制SO3 (4)6．喷泉 (4)7．酯化 (4)8．制Fe(OH)2 (5)9．合成无水三氯化铁: (5)10．合成无水四氯化锡: (5)11．其它 (6)12．原电池、电解池 (6)二、组合装置 (8)1．两通管加热 (8)2．固～固加热，制气 (8)3．固～液、液～液加热，制气 (9)4．固～液不加热，制气 (9)5．启普发生器 (9)6．水浴加热 (10)7．洗气瓶 (11)8．干燥装置 (11)9．集气装置 (11)10．量气装置 (12)11．尾气吸收 (12)三、容器 (12)1．试管 (12)2．烧杯 (13)3．烧瓶、蒸馏瓶 (13)4．锥形瓶 (13)5．试剂瓶 (13)6．U形管 (14)7．干燥类 (14)8．冷凝管、牛角管 (14)9．漏斗 (14)10.水槽 (15)11．计量类 (15)12．加热类 (16)13．导管 (17)14．橡管、塞、活塞、接口 (17)15．其它 (17)一、成套装置1．制氯气：2．实验室制乙烯：3．蒸馏、分馏4．氢气还原氧化铜：5．制SO 36．喷泉7．酯化338．制Fe(OH)29．合成无水三氯化铁:10．合成无水四氯化锡:NaOHH 2SO 411．其它气球12．原电池、电解池24A B C D水准管溶液颗粒 3 NaOH 溶液 4溶液ABH 2SO 4 CH 2SO 4 AH 2SO 4 2甲CuSO 4溶液Fe(OH)3胶体饱和NaCl 溶液乙丙丁直流电源A 氢氧化钠溶液直流电源B氢氧化钠溶液润湿的S 2 F蒸馏水 沸腾 蒸馏水 硅胶干燥剂 食盐水 自来水 自来水 ① ②③ ④ ⑤⑥24ZnSO 4CuSO 4DC 24二、组合装置1．两通管加热2．固～固加热，制气3．固～液、液～液加热，制气4．固～液不加热，制气5．启普发生器6．水浴加热多孔隔板多孔隔板7．洗气瓶8．干燥装置9．集气装置10．量气装置11．尾气吸收三、容器1．试管水准管2O 42．烧杯3．烧瓶、蒸馏瓶4个自画4．锥形瓶自制)5．试剂瓶6．U形管2个自画7．干燥类8．冷凝管、牛角管3个自画9．漏斗10.水槽11．计量类这行是自画14．橡管、塞、活塞、接口15．其它.Al气球A苹果块4A B C D水准管。

初中化学经常使用仪器根据用途分类之蔡仲巾千创作1、能直接加热的仪器: 试管、蒸发皿、燃烧匙.2、不克不及直接加热的仪器: 烧杯、烧瓶.3、不克不及加热的仪器: 集气瓶、水槽、漏斗、量筒.4、用于称量和量取的仪器:托盘天平、量筒.5、用于取药品的仪器:药匙、镊子、胶头滴管.6、给液体加热的仪器:试管、烧杯、烧瓶、蒸发皿7、给固体加热的仪器:试管、蒸发皿8、用于夹持或支撑的仪器:试管夹、铁架台(带铁夹或铁圈) 、坩埚钳.9、过滤分离的仪器:漏斗、玻璃棒.10、加热经常使用的仪器:酒精灯.11、加热至高温的仪器:酒精喷灯、电炉.化学实验基本操纵一、药品的取用（一）三大原则 1、取用药品的“三” 不原则:不触不尝不猛闻2、取用药品的用量:“节约原则”⑴严格按实验规定用量;⑵未指明用量取最少量:液体1mL-2mL;固体盖满试管底部。

3、实验剩余药品“三不”原则：不丢不回不带走．（二）取用方法1、固体药品的取用方法：⑴块状固体和密度较大的金属颗粒：“一横二放三慢竖”．⑵粉末状固体：“一斜二送三直立”．a、块状或密度较大的固体颗粒一般用镊子夹取。

b、粉末状或小颗粒状的药品用钥匙（或纸槽）。

c、使用过的镊子或钥匙应立即用干净的纸擦干净。

2、液体药品的取用方法（1）较多量：“一放、二向、三挨、四流”．A、从细口瓶里取用试液时，应把瓶塞拿下，倒放在桌上；B、倾倒液体时，应使标签向着手心，瓶口紧靠试管口或仪器口，防止残留在瓶口的药液流下来腐蚀标签。

（2）较少量：用胶头滴管吸取．A、吸有药液的滴管应悬空垂直在仪器的正上方，将药液滴入接受药液的仪器中，不要让吸有药液的滴管接触仪器壁；B、不要将滴管平放在实验台或其他地方，以免沾污滴管；C、不克不及用未清洗的滴管再吸此外试剂（滴瓶上的滴管不克不及交叉使用，也不需冲洗）二、一定量药品的称量和液体的量取液体（用量筒量取）固体（用托盘天平称取）（一）托盘天平固体称量用天平，平放然后再调零；用纸先将盘底垫，易潮易腐放烧杯；左物右码不要乱，右加游码等于左；取码用镊手不沾，先大后小游码添；完毕砝码归盒中，游码回到零刻度．A、酒精灯内的酒精不超出容积的2/3；B、用完酒精灯后必须用灯帽盖灭，不成用嘴去吹灭；C、绝对禁止向燃着的酒精灯内添加酒精；D、绝对禁止用燃着的酒精灯引燃另一盏酒精灯，以免引起火灾。

常用的化学仪器及名称图洗气瓶→→锥形瓶漏斗试管1000mL20℃容量瓶干燥管滴瓶研钵 分液漏斗 铁 架 台托盘天平 坩 埚 钳 集气瓶 蒸发皿圆底烧瓶平底烧瓶胶头滴管量筒燃烧 匙 水槽烧杯 酒精灯广口瓶 细口瓶 表面皿 冷凝管 量 杯 温度 计多孔隔板试管架常见的化学仪器介绍②烧杯:主要用于液体之间的反应,溶解固体，配制溶液组装过滤器，可以加热,但需要垫石棉网.③锥形瓶：可用于反应容器，例如中和滴定;蒸馏实验中承接各种馏分，组装气体发生装置，可以加热，但需垫石网。

④蒸发皿：用于浓缩溶液或去掉结晶水合物中的结晶水.可以直接加热。

⑤试管：少量物质间的反应容器，组装简易气体发生装置，收集少量气体，可直接加热。

⑥集气瓶：用于气体与其它物质的反应，收集气体。

⑦广口瓶：用于组装气体发生装置⑧量筒：粗略量取液体的体积,不能用于反应容器，读取液体体积时应注意视线与凹液面的最低点相切。

⑨容量瓶：用于准确量取一定体积的液体，或配制一定物质的量浓度的溶液。

不能用做溶解的容器。

⑩滴定管：中和滴定的主要仪器，也可用于准确量取液体。

酸式滴定管不能盛放碱性试剂，碱式滴定管不能盛放酸性试剂和氧化性试剂.胶头滴管：滴加少量液体用,不能倒置,滴加时尖嘴不能伸入容器内部（个别例外)，应在接受容器上口边缘0。

5cm处垂直滴加。

托盘天平：粗略称量质量用，使用前应先调好零点，使指针指在标尺中间,两边托盘放大小相同的纸，若称取有腐蚀性的药品时，应放在玻璃容器中称量，左盘放称量物，右盘放砝码.酒精灯：需加热的实验中做热源.酒精灯中酒精的容量在 1/4~2/3 之间。

用外焰加热，用完后用灯盖盖灭漏斗:向小口容器内倾倒液体,制出有刺激性气味的极易溶于水的气体时用于组装尾气吸收装置，组装过滤装置。

分液漏斗:滴加液体时需控制滴加速率时用到,组装气体发生装置,分液、萃取。

长颈漏斗：添加液体,组装气体发生装置(用于形成液封)。

温度计：在需要控制温度的实验中用于测量温度,不能代替玻璃棒。
