沥青混合料的矿质混合料组成设计方法

热拌沥青混合料配合比设计1、矿质混合料设计：表面层1/2最大粒径，中面层2/3最大粒径。

2、矿质混合料配合比的计算：原始数据：（1）粗集料密度（网篮法）、细集料密度（比重瓶法）、矿粉密度、筛分。

确定各集料的用料比例：（2）0.075mm,2.36mm,4.75mm应尽量接近中值，交通量大、轴载重的道路合成曲线考虑偏向级配下限，中小交通量可考虑接近上限。

3、沥青混合料马歇尔试验：主要目的是确定最佳沥青用量（OAC）计算得到的沥青用量仍要通过试验进行修正，马歇尔试验只是沥青混合料配合比的基本方法。

1）制备5组试件，每组不少于4个2）实际中标准试件的矿料重大约是1200g 左右。

如量得尺寸不符合要求，则按公式h1/h2*m(原重)3）制备马歇尔标准试件，冷却至室温最少12h,然后脱模，进行试件密度测试（网篮法）空隙率、理论最大密度、沥青饱和度、矿料间隙率等参数，注意：1吸水率小于0.5%密实型沥青混合料试件应用水中重法，2 较密实的应用表干法3 >2%的应用蜡封法测定。

4 空隙率较大的应用体积法4）绘制曲线图1）（由马歇尔稳定度、密度的最大值、设计空隙率中值）/3确定最佳沥青用量的初始值（OAC1）2）根据OACmin、OACmax确定最佳沥青用量中值（OACmin+OACmax）/2=OAC23）确定最佳沥青用量：（1）OAC1 ,OAC2比较接近时应取二者的平均值。

（2）如果二者差距比较大时应应根据水稳、高温稳定性来综合考虑（3）对于出现较大车辙时，应取中限值OAC2和下限值OACmin范围内确定最佳沥青用量，但一般不小于OAC2的0.5%。

（4）寒冷地区、旅游区道路，最佳沥青用量可以在OAC2和上限值OACmax范围内决定，一般不大于OAC2的0.3%。

4、沥青混合料的性能检验（1）水稳定性检验（2）沥青混合料的高温稳定性检验对热料仓进行筛分，确定各热料仓的上料比例（a1%,a2%,a3%,a4%），据最佳油石比，+-0.3%来做马歇尔试件，查看各项指标，确定最佳油石比，（也可以按照目标配合比的方法确定最佳油石比）取二者的平均值，4号仓（20~30）1600*（1-4.4%）*23%=352kg3 号仓（10~20）1600*（1-4.4%）*21%=321kg2号仓（4~10）1600*（1-4.4%）*21%=321kg1号仓（0~4）1600*（1-4.4%）*26%=398kg矿粉：1600*（1-4.4%）*7%=107kg沥青：1600*4.4%=70kg5、配合比验证取料进行抽提试验，看看级配，油石比。

沥青混合料的级配设计原则与方法王林宋树喜山东省交通科学研究所山东省烟台市交通局质检站1 引言近年来，随着对高等级沥青路面技术的进一步研究，对于路面沥青混合料的认识提高逐渐提高。

特别是近年来国际上一些先进的设计方法和设计理念的引进，为我们在沥青混合料的设计方面注入了新的活力。

以往许多认识的误区正进一步得到澄清，对路面沥青混合料的研究与认识己经进入了一个崭新的阶段。

以往对沥青混合料的级配选择问题的认识就是许多误区中的一个，我们逐渐认识到，对于沥青混合料的级配选择不再是千篇一律地选择级配范围的中值，而是根据路面的运输和气候条件和集料的自身特性进行优化选择。

正在修订的公路沥青路面施工技术规范和公路沥青路面设计规范也将级配的选择作为重要的修订内容。

在这种前提条件下对进行沥青混合料设计的工程技术人员提出了更高要求，需要对沥青混合料的级配性质充分认识，做到有的放矢。

本文将笔者近年来对沥青混合料级配的学习和研究的认识加以阐述，以抛砖引玉。

沥青路面的使用性能很大程度上取决于沥青混合料的体积特性和压实特性。

一般认为，如果路面沥青混合料的压实稳定性差，使用过程中空隙率过小容易出现车辙和泛油现象，而路面空隙率过大也容易出现水损、老化和失稳现象。

沥青混合料在一定压实条件下的体积特性由矿料的体积特性和沥青胶结料的含量和性质确定。

矿料的体积特性直观地反映在一定压实条件下的矿料间隙率VMA 的变化。

影响矿料体积特性的主要因素有：矿料的级配、矿料材质的硬度、表面纹理、颗粒的形状、压实条件。

级配是指沥青混合料中矿料不同粒径的分布，一般采用各个筛孔的通过率表示。

它是沥青混合料中矿料的最重要特性，几乎影响到沥青混合料的几乎所有重要特性，包括劲度、稳定性、耐久性、渗水性、施工和易性、抗疲劳能力、抗滑能力甚至抗开裂能力。

根据美国沥青路面协会NAPA的资料指出，对于高压力作用下的沥青混合料，如果是一个稳定的混合料，高温车辙的抗力80％是由集料骨架结构提供的，其余的20％是由沥青胶结料提供。

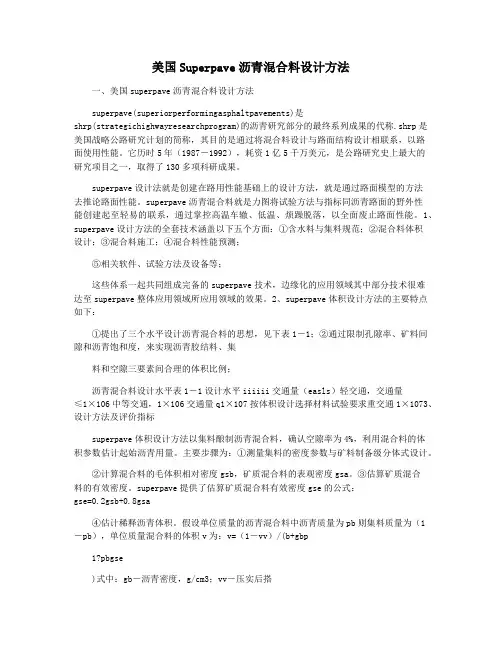

美国Superpave沥青混合料设计方法一、美国superpave沥青混合料设计方法superpave(superiorperformingasphaltpavements)是shrp(strategichighwayresearchprogram)的沥青研究部分的最终系列成果的代称.shrp是美国战略公路研究计划的简称，其目的是通过将混合料设计与路面结构设计相联系，以路面使用性能。

它历时5年（1987―1992），耗资1亿5千万美元，是公路研究史上最大的研究项目之一，取得了130多项科研成果。

superpave设计法就是创建在路用性能基础上的设计方法，就是通过路面模型的方法去推论路面性能。

superpave沥青混合料就是力图将试验方法与指标同沥青路面的野外性能创建起至轻易的联系，通过掌控高温车辙、低温、烦躁脱落，以全面废止路面性能。

1、superpave设计方法的全套技术涵盖以下五个方面：①含水料与集料规范；②混合料体积设计；③混合料施工；④混合料性能预测；⑤相关软件、试验方法及设备等；这些体系一起共同组成完备的superpave技术，边缘化的应用领域其中部分技术很难达至superpave整体应用领域所应用领域的效果。

2、superpave体积设计方法的主要特点如下：①提出了三个水平设计沥青混合料的思想，见下表1―1；②通过限制孔隙率、矿料间隙和沥青饱和度，来实现沥青胶结料、集料和空隙三要素间合理的体积比例；沥青混合料设计水平表1―1设计水平iiiiii交通量（easls）轻交通，交通量≤1×106中等交通，1×106交通量q1×107按体积设计选择材料试验要求重交通1×1073、设计方法及评价指标superpave体积设计方法以集料酿制沥青混合料，确认空隙率为4%，利用混合料的体积参数估计起始沥青用量。

主要步骤为：①测量集料的密度参数与矿料制备级分体式设计。

沥青混合料配合比设计方法
1.等级配合比设计方法：
等级配合比设计方法是根据混合料的使用等级确定各组成部分的比例关系，确保混合料的强度和耐久性符合要求。

该方法主要包括以下步骤：（1）确定使用等级：根据路面的使用要求和交通荷载等级，确定混合料的使用等级，如AC-13、AC-20等。

（2）确定粗集料含量：根据使用等级和交通荷载等级，参考相应的规范和试验结果，确定粗集料的最佳含量范围。

（3）确定沥青含量：根据粗集料的最佳含量范围和试验结果，确定沥青的最佳含量范围。

（4）确定细集料含量：根据粗集料的最佳含量范围和试验结果，确定细集料的最佳含量范围。

（5）确定沥青级配比例：根据粗集料、细集料和沥青的最佳含量范围和试验结果，确定混合料中各组成部分的比例关系。

2.初步配合比设计方法：
初步配合比设计方法是在缺乏详细材料试验数据的情况下，根据经验和规范，进行初步的配合比设计，然后通过试验和调整来进一步确定最佳配合比。

（1）确定初步沥青含量：根据使用要求和沥青的理论含量，初步确定沥青的含量。

（2）确定初步粗集料含量：根据规范和经验，初步确定粗集料的含量范围。

（3）确定初步细集料含量：根据规范和经验，初步确定细集料的含量范围。

（4）试验和调整：根据初步配合比进行试验，分析试验结果，如果混合料的性能和使用要求不符合，可以通过调整沥青含量、粗集料含量和细集料含量来改善混合料的性能。

无论采用哪种方法，都需要根据规范和经验进行合理的估算和调整，同时进行试验和对结果进行分析，以确保最终的沥青混合料配合比满足使用要求和性能指标。

配合比设计的过程中还要考虑材料的可用性和成本等因素，以实现经济和可持续发展的目标。

AC-10F 沥青混合料配合比设计一、设计依据：1、JTJ052-2000 《公路工程沥青及沥青混合料试验规程》2、JTJ F40-2004 《沥青路面施工技术规范》3、JTJ F42-2005《公路工程集料试验规程》4、JTGF80/1-2004《公路工程质量检验评定标准》5、招标文件及设计图纸二、矿质混合料配合比设计1、经试验各原材料均符合规范要求。

2、对各种原材料取样试验，根据规范要求及矿料筛分结果，经调整确定各种矿料比例为：5-10mm碎石：3-5mm碎石：0-3mm石屑：砂：矿粉=24%：31%：27%：15%：3%3、经计算，沥青混合料(AC-10F)矿质混合料级配范围如下表：(AC-10F) 沥青混合料马歇尔试验技术标准沥青混合料马歇尔试验结果汇总表取4.6％、5.1％、5.6％、6.1％、6.6％五个不同油石比分别制件并进行马歇尔试验，试验结果如下：三、确定沥青混合料的最佳油石比：1、制备试件：按确定的矿质混合料配合比计算各材料用量，根据估计的油石比5.6为中值，采用0.5％间隔变化与前计算的矿料混合料配合比制备5组试件。

2、马歇尔试验：（1）测定物理指标：按上述方法成型的试件，经24小时后测定其毛体积、空隙率、矿质间空隙率、沥青饱和度等物理指标。

（2）力学指标测定：测定物理指标后的试件，在60℃温度下测定其马歇尔稳定度和流值。

（3）马歇尔试验结果分析：根据马歇尔试验结果汇总表，绘制油石比与密度、空隙率、矿质间空隙率、饱和度、稳定度、流值的关系图。

（4）确定油石比初始值（OAC1）:从关系图中得知，相应于密度最大值的油石比为a1=5.65％,相应于稳定度最大值的油石比为a2=5.4％相应于规定空隙率范围中值的油石比为a3=5.25％，相应于沥青饱和度范围中值的油石比为a4=6.05％，取其四者的平均值作为OAC1：OAC1=（a1 +a2+ a3+ a4）/4= 5.59％（5）确定油石比初始值（OAC2），从关系图表中得知，各项指标均符合沥青混合料技术规范的油石比范围：OACmin= 5.35％； OACmax=6.0％OAC2=( OAC min +OAC max)/2=5.68 ％(6)综合确定最佳油石比（OAC）OAC=( OAC1+ OAC2)/2=5.6 ％四、水稳定性检验采用油石比5.6％制备试件，在浸水48h后测定马歇尔稳定度，试验结果如下：沥青水稳定性试验结果根据上述实验结果可知：5.6％油石比浸水马歇尔稳定度不小于85％，符合沥青砼稳定性要求。

沥青混合料配合比设计方法Company number：【0089WT-8898YT-W8CCB-BUUT-202108】嘉兴市春秋建设工程检测中心有限责任公司 CQ/Q040530-2003沥青混合料配合比设计方法批准人：状态：持有人：分发号：2003年11月1日批准 2003年11月25日实施地址：浙江省嘉兴市南湖经济开发区春园路电话：、2600330 传真：沥青混合料配合比设计方法1.沥青混合料配合比设计基本原则对于高速公路和一级公路沥青路面的上面和中面层的沥青混凝土混合料进行配合比设计时，应通过车辙试验机对抗车辙能力进行检验。

在温度60℃、轮压条件下进行车辙试验的动稳定度，对高速公路不小于800次/㎜，对一级公路应不小于600次/㎜沥青碎石混合料的配合比设计应根据实践经验和马歇尔试验的结果，经过试拌试铺论证确定。

高速公路和一级公路的热拌沥青混合料的配合比设计应遵照下列步骤进行：±%等三个沥青用量进行马歇尔试验，确定生产配合比的最佳沥青用量。

2.矿质混合料的配合组成设计矿质混合料配合组成设计的目的，是选配一个具有足够密实度、并且有较高内摩阻力的矿质混合料。

可以根据级配理论，计算出需要的矿质混合料的级配范围；但是为了应用已有的研究成果和实践经验，通常是采用规范推荐的矿质混合料级配范围来确定。

按现行规范《沥青路面施工及验收规范》（GB500092—96）中规定，按下列步骤进行；确定沥青混合料类型沥青混合料的类型，根据道路等级、路面类型及所处的结构层位，按表2选定。

确定矿质混合料的级配范围根据已确定的沥青混合料类型，查阅规范推荐的矿质混合料级配范围表即可确定所需的级配范围。

矿质混合料配合比计算沥青混合料类型表2根据各组成材料的筛析试验资料，采用图解或试算（电算）法，计算符合要求级配范围的各组成材料用量比例。

计算得的合成级配应根据下列要求作必要的配合比调整。

a)通常情况下，合成级配曲线宜尽量接近设计级配中限，尤其应使㎜、㎜和㎜筛孔的通过量尽量接近设计级配防卫的中限；b)对高速公路、一级公路、城市快速路、主干路等交通量大、轴载重的道路，宜偏向级配范围的下（粗）限。
