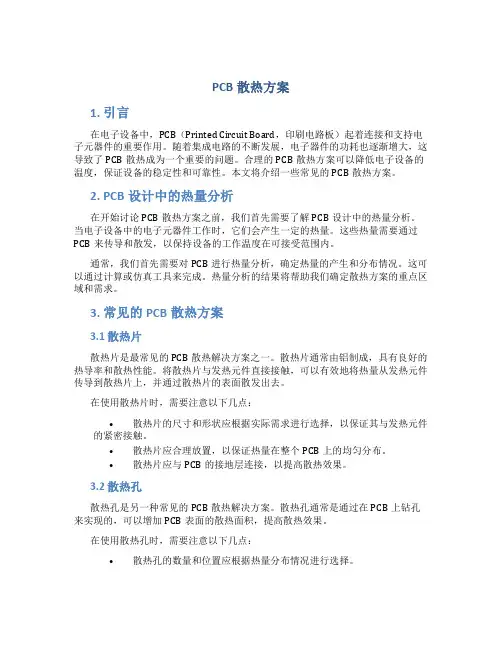

PCB散热方案1. 引言在电子设备中，PCB（Printed Circuit Board，印刷电路板）起着连接和支持电子元器件的重要作用。

随着集成电路的不断发展，电子器件的功耗也逐渐增大，这导致了PCB散热成为一个重要的问题。

合理的PCB散热方案可以降低电子设备的温度，保证设备的稳定性和可靠性。

本文将介绍一些常见的PCB散热方案。

2. PCB设计中的热量分析在开始讨论PCB散热方案之前，我们首先需要了解PCB设计中的热量分析。

当电子设备中的电子元器件工作时，它们会产生一定的热量。

这些热量需要通过PCB来传导和散发，以保持设备的工作温度在可接受范围内。

通常，我们首先需要对PCB进行热量分析，确定热量的产生和分布情况。

这可以通过计算或仿真工具来完成。

热量分析的结果将帮助我们确定散热方案的重点区域和需求。

3. 常见的PCB散热方案3.1 散热片散热片是最常见的PCB散热解决方案之一。

散热片通常由铝制成，具有良好的热导率和散热性能。

将散热片与发热元件直接接触，可以有效地将热量从发热元件传导到散热片上，并通过散热片的表面散发出去。

在使用散热片时，需要注意以下几点：•散热片的尺寸和形状应根据实际需求进行选择，以保证其与发热元件的紧密接触。

•散热片应合理放置，以保证热量在整个PCB上的均匀分布。

•散热片应与PCB的接地层连接，以提高散热效果。

3.2 散热孔散热孔是另一种常见的PCB散热解决方案。

散热孔通常是通过在PCB上钻孔来实现的，可以增加PCB表面的散热面积，提高散热效果。

在使用散热孔时，需要注意以下几点：•散热孔的数量和位置应根据热量分布情况进行选择。

•散热孔的直径和间距应满足散热要求，并考虑到钻孔对PCB强度的影响。

3.3 散热贴片散热贴片是一种在PCB上粘贴的散热材料，可以提高PCB的散热效果。

散热贴片通常具有良好的热导率和散热性能，可以有效地将热量从发热元件传导到PCB 的其他区域，进而进行散热。

先计算整流二极管所需散热面积：查整流二极管的产品目录得知:pcmax=165w(tc=25℃),tjmax=125℃，正常工作功耗为15W（t=55℃），且该功率管使用了绝缘垫和硅油. θs+θc=2.0℃/w绝缘垫是用于半导体器件和散热器之间的绝缘.绝缘垫的热阻抗θs取决于绝缘材料的材质、厚度、面积。

下表中列出几种常用半导体封装形式的θs+θc;从(2)式可得θi=θj-c=(tjmax-tc)/pcmax-=(125-25)/165≒0.6℃/w从(1)式可得θj-a=(tjmax-ta)/pdc=(125-55)/12=5.83℃/w从(4)式可得θf=θj-a－(θi＋θc＋θs) ≒5.83－(2.0+0.6)=3.23℃/w根据上述计算散热器的热阻抗须选用3.3℃/w以下的散热器.从散热器散热面积设计图中可以查到:使用2mm厚的铝材至少需要230cm2,而4mm的铝板大约需要150cm2，因此需选用120*120*4mm 以上的铝散热器. 以上是单个整流桥所需散热面积。

而散热器实际设计的散热面积为340.86cm2，厚度最大为8mm，最小为1.3mm，平均厚度为（8+1.3）/2=4.65mm.实际散热器截面形状如下图所示，满足安装2个整流二极管的散热要求。

散热器根据散热器热阻抗与面积曲线关系的图可以推断出所需要的实际散热面积为150mm2左右。

散热器热阻抗θf与散热器的表面积、表面处理方式、散热器表面空气的风速、散热器与周围的温度差有关。

因此一般都会设法增强散热器的散热效果，主要的方法有增加散热器的表面积、设计合理的散热风道、增强散热器表面的风速。

散热器的散热面积设计值如下图所示：在有排气风扇的情况下，散热片的热阻如下表所示：大概的比列为递增20%左右.,即，当风速为200时，散热器的时间热阻为2.3.所以，安装2个整流二级管在有风扇的前提下散热是可以满足要求的。

验证：散热器表面积计算s=0.86w/(δt*α)(m2)δt: 散热器温度与周围环境温度（ta）的差（℃）α：热传导系数，是由空气的物理性质及空气流速决定。

电子设备的散热与温度控制技术随着科技的不断发展，电子设备在我们的日常生活中扮演着越来越重要的角色。

然而，电子设备在长时间使用过程中会产生大量的热量，这对设备的正常运行和寿命造成威胁。

因此，散热与温度控制技术成为了电子设备工程中的重要一环。

本文将详细介绍电子设备散热与温度控制技术的相关内容。

一、散热的重要性和原理1.1 散热的重要性电子设备在工作过程中会产生热量，如果不能及时散热，会导致设备温度升高，甚至严重损坏电子元件。

因此，散热是保证设备正常工作的必要条件。

1.2 散热的原理散热的主要原理包括传导、对流和辐射三种方式。

- 传导：热量通过物体的直接接触而传递。

这种方式适用于高功率电子元件与散热器之间的热传导。

- 对流：热量通过流体（通常是空气）的流动而传递。

这种方式适用于散热器通过风扇吹过冷却片，从而加快热量的散发。

- 辐射：热辐射通过热量中的电磁波辐射而传递。

这种方式适用于高温的散热部件或设备。

二、常见的散热与温度控制技术2.1 散热器散热器是一种常见的散热设备，用于增大表面积以便更好地散发热量。

常见的散热器设计包括散热片、散热管和风扇等。

散热器通常通过与电子元件直接接触或靠近电子元件来帮助传导和对流散热。

2.2 热管热管是一种独特的热传导装置，由封闭的金属管道、工作介质和蒸发器与冷凝器组成。

当热管的蒸发器受热时，工作介质会沸腾形成汽态。

汽态工作介质流向冷凝器，在那里会放出热量，并变成液态再返回蒸发器。

热管可以有效地传导热量，并把热量传递到散热器或其他冷却装置中。

2.3 导热绝缘材料导热绝缘材料常常被用于隔离电子元件和散热部件，以防止热量从电子元件传递到周围环境。

导热绝缘材料有助于集中热量传输，保护电子元件并提高散热效率。

2.4 温度传感器与控制系统温度传感器可以测量电子设备的温度，并将其转化为电信号输出。

控制系统可以根据温度信号控制散热器或其他冷却装置的运行，以维持设备的温度在安全可控范围内。

【Flotherm】电子散热仿真分析软件Simcenter Flotherm是一款专门针对电子器件/设备热设计而开发的仿真软件，目市场占有率高达80%以上，可以实现从元器件级、PCB板和模块级、系统整机级到环境级的热分析。

Simcenter Flotherm可以帮助工程师在产品设计初期，快速创建电子设备模型并进行分析，对多种系统设计方案进行评估，识别潜在的散热风险，规避样机试制风险，减少重复设计，缩短开发周期，降低成本。

在下面这个简单的示例中，我们可以看到仿真如何让工程师尝试不同的设计方案，并选择出具有最佳性能的方案。

FloTHERM 主要应用范围元器件级：芯片封装的散热分析；板级和模块级：PCB 板的热设计和散热模块的设计优化；系统级：机箱、机柜等系级散热方案的选择及优化、散热器件的选型；环境级：机房、外太空等大环境的热分析；FloTHERM 主要分析和计算模式传热分析：全面分析电子系统的热传导、对流及热辐射，分析电子设备内外的温度场和流场等；流场分析：具备自然冷却、强迫冷却及混合冷却的分析功能；瞬态分析：具备变化功耗和变化环境的瞬态分析功能能，不但可以进行开机、关机、故障的瞬态分析，同时也能进行变化功耗及环境变化情况下的瞬态分析；辐射计算：是目前唯一可以全部采用高精度 Monte-Carlo 方法进行辐射计算的电子散热仿真软件，非常适合密闭设备及外太空电子设备的计算；太阳辐射：可以自动确定太阳的入射角和辐射强度，自动计算太阳辐射的遮挡、吸收、反射、透射、折射，同时可以分别考虑太阳辐射的吸收率a 与红外发射率e的不同；液冷分析：可以分析含多种冷却介质的散热系统，如对液冷、风冷同时存在的电子设备或冷板等的热分析；网格技术：FloTHERM软件采用先进的非连续嵌入式网格技术和Cut Cell 网格切割技术。

FloTHERM软件配有专门针对电子散热行业的自动网格划分技术，可以确保工程师在网格设置上投入的时间远远低于其它软件。

电子元器件的封装及散热技术随着科技的不断进步，电子元器件也逐渐成为现代生活中必不可少的一部分。

电子元器件的封装与散热技术是其重要的组成部分，对于保障电子设备的性能和稳定性具有重要作用。

一、电子元器件封装的作用电子元器件通信传输置于电路中，起着承载电路功能和保护电路部分的作用。

其封装形式也各具特色，主要分为插件式与表面贴装两种。

插件式元器件曾经是电路板的主要元器件，其特点是可靠性高、散热性能好，但尺寸较大，布局合理情况下较为紧凑的电路板上并不适用。

随着表面贴装技术的发展，表面贴装元器件逐渐占据了市场主流地位。

表面贴装元器件具有体积小、重量轻、焊接方式多样、可复杂高密度布局等优点，内部性能也更加高效。

二、散热技术的重要性电子元器件的散热问题也是电子设备制作和运行中的重要难点之一。

随着元器件的发展，它们的功耗不断升高，更快的运行速度意味着需要更高的散热能力。

散热技术不好会带来诸多问题，如元器件寿命缩短、性能下降甚至完全失效，影响设备运行的稳定性和安全性。

三、散热技术的实现散热技术目前主要采用两种方式：被动式散热和主动式散热。

1、被动式散热被动式散热主要靠材料本身的特性来完成散热。

常用的材料有金属和绝缘材料，如铝、铜、硅和石墨等。

这些材料本身具有很高的热导率和热容量，能够更快地吸收和传递热量，达到散热的目的。

此外，增加元器件外壳的散热面积，采用热传递更好的接口材料都能提升散热能力。

2、主动式散热主动式散热是指电子设备内安装风扇或其他主动散热设备来提高散热效果。

风扇是目前最为常用的主动散热设备。

其工作原理是通过电机驱动叶片迅速旋转，带走元器件表面的热量。

由于采用风扇进行散热的空气流通较为充分，因此风扇散热能力大且稳定。

除风扇外，还有其他一些主动散热技术，如水冷散热技术、热管散热技术等。

总之，电子元器件的封装与散热是保障其性能和稳定性的重要组成部分。

在元器件制造过程中，合理选择封装形式和散热技术，对电子设备的发展至关重要。

散热方案分析报告一、背景介绍在现代电子设备的发展中，由于电子元器件的工作温度较高，散热技术的发展成为电子产品设计中的重要一环。

在本次报告中，将对散热方案进行深入分析，探讨其在电子产品中的重要性以及各种散热方案的优缺点。

二、散热方案的重要性在电子设备的工作过程中，电子元器件会产生较大的热量。

若无法及时把这些热量散出，电子元器件的工作温度会迅速升高，进而引发性能下降、寿命缩短、故障率增加等一系列问题。

因此，如何更好地散热以保证电子元器件的正常工作成为了电子产品设计中至关重要的环节。

三、散热方案的分类电子产品中常见的散热方案主要分为以下几类：1. 自然对流散热自然对流散热是指通过空气对流来传递热量的一种散热方式。

它的工作原理是通过将待散热元件与周围空气接触，利用空气的密度差异产生空气流动，进而将热量带走，从而实现散热的效果。

自然对流散热的优点是成本低、功耗小，且无噪音；缺点是散热效果较差，多用于散热要求不太高的电子产品中。

2. 强制对流散热强制对流散热是指通过空气强制对流来传递热量的一种散热方式。

它通过电子风扇等设备产生强制空气流动，进而加强空气流动，提高散热效果。

强制对流散热的优点是散热效果较好，适合于散热要求较高的电子产品使用；缺点是功耗较高且产生噪音。

3. 热管散热热管散热是一种通过利用工作介质（常见的是液态水）蒸发和凝结的特性来实现热量传递的散热方式。

其优点是传热效果好、可靠性高、噪音小；缺点是成本高、应用范围相对较窄。

4. 导热界面材料散热导热界面材料散热是一种通过将导热材料放置在散热元件和散热设备之间的方式来实现热量传递的散热方式。

其优点是原理简单、成本较低；缺点是散热效果较弱。

四、散热方案的选择在选用散热方案时，需要根据电子产品的实际情况和散热要求进行综合考虑。

一般来说，对于散热要求不太严格的电子产品，可采用自然对流散热和导热界面材料散热；对于散热要求较高的电子产品，应优先考虑强制对流散热和热管散热。

ANSYS经典案例分析ANSYS（Analysis System）是世界上应用广泛的有限元分析软件之一、它在数值仿真领域拥有广泛的应用，可以解决多种工程问题，包括结构力学、流体动力学、电磁学、热传导等。

本文将分析ANSYS的经典案例，并介绍其在不同领域的应用。

一、结构力学领域1.案例一：汽车碰撞分析汽车碰撞是一个重要的安全问题，对车辆和乘客都有很大的影响。

利用ANSYS进行碰撞分析可以模拟不同类型车辆的碰撞过程，并预测车辆结构的变形情况以及乘客的安全性能。

通过这些分析结果，可以指导汽车制造商改进车辆结构，提高车辆的碰撞安全性能。

2.案例二：建筑结构分析建筑结构的合理性和稳定性对于保证建筑物的安全和耐久性至关重要。

ANSYS可以对建筑结构进行强度和刚度的分析，评估结构的稳定性和安全性能。

例如，可以通过ANSYS分析大楼的地震响应，预测结构的位移和变形情况，以及评估建筑物在地震中的安全性。

二、流体动力学领域1.案例一：空气动力学分析空气动力学分析对于飞行器设计和改进具有重要意义。

利用ANSYS可以模拟飞机在不同速度下的气动性能，预测飞机的升阻比、空气动力学力矩等参数。

通过这些分析结果，可以优化飞机的设计，提高飞行性能和燃油效率。

2.案例二：水动力学分析水动力学分析对于船舶和海洋工程设计至关重要。

利用ANSYS可以模拟船舶在不同海况下的运动特性，预测船舶的速度、稳定性和抗浪性能。

通过这些分析结果，可以优化船舶的设计，提高船舶的性能和安全性能。

三、电磁学领域1.案例一：电力设备分析电力设备的稳定性和运行性能对电力系统的正常运行至关重要。

利用ANSYS可以模拟电力设备的电磁特性，预测电磁场分布、电磁场强度和电流密度等参数。

通过这些分析结果，可以评估电力设备的稳定性和运行性能，并指导电力系统的设计和改进。

2.案例二：电磁干扰分析电磁干扰是电子设备设计中常见的问题，特别是在通信和雷达系统中。

利用ANSYS可以模拟电磁干扰的传播路径和强度，预测设备的抗干扰能力。

电子封装的散热设计原理电子封装的散热设计原理在现代电子产品中，散热是一个非常重要的设计考虑因素。

随着电子元件和集成电路的不断发展，电子封装的散热设计原理也变得越来越关键。

本文将介绍一些常见的电子封装散热设计原理。

首先，散热设计的目标是将电子元器件产生的热量迅速有效地传导、辐射和对流到周围环境中。

通过合理的散热设计，可以保持电子元器件的工作温度在安全范围内，提高其工作效率和寿命。

一种常见的散热设计原理是利用导热材料。

导热材料，如硅胶脂、硅胶垫等，具有良好的导热性能，可以将电子元器件的热量迅速传导到散热器或散热片上。

通过选择合适的导热材料，可以提高热量的传导效率，从而减少电子元器件的温度升高。

另一种散热设计原理是利用散热器或散热片。

散热器通常由铝或铜等材料制成，具有良好的热传导性能。

散热器通过增大表面积，提高空气的对流效果，加速热量的辐射。

同时，散热片的设计也非常重要。

通过增加散热片的数量和密度，可以增强散热器的散热能力，有效降低电子元器件的温度。

此外，风扇也是一种常用的散热设计原理。

风扇能够通过强制对流，将散热器表面的热量带走。

通过选择合适的风扇尺寸和转速，可以提供足够的风量，保持电子元器件的工作温度稳定。

最后，设计良好的散热路径也是散热设计的重要原则。

通过合理的散热路径设计，可以确保热量能够顺利地从电子元器件传导到散热器或散热片上，并最终通过对流、辐射等方式散发到周围环境中。

综上所述，电子封装的散热设计原理包括利用导热材料、散热器和散热片、风扇以及设计合理的散热路径等。

通过合理地应用这些原理，可以有效降低电子元器件的温度，提高其工作效率和寿命。

在未来的电子封装设计中，散热设计将继续发挥重要的作用，随着技术的不断发展，也会出现更多创新的散热设计原理。

散热分析报告引言散热问题在电子设备设计中起着至关重要的作用。

随着电子设备性能的不断提升和集成度的增加，设备内部的功耗也不断增加，导致了设备散热问题的严重性。

本文对散热问题进行分析，并提出相应的解决方案。

背景在电子设备中，功耗较高的芯片或元件会产生大量的热量，如果不能及时有效地散热，会导致设备温度过高，影响设备的稳定性和寿命。

因此，散热在电子设备设计中具有重要的意义。

分析过程散热问题的解决需要分析以下几个方面：设备热量产生的原因设备中的芯片或元件在工作过程中会产生热量，其中主要原因有以下几点： -芯片内部电流通过导致电阻产生的热量 - 其他器件的损耗也会产生一定的热量设备散热的方式设备散热主要有以下几种方式： - 对流散热：通过自然对流或风扇等装置实现空气流动，将热量带走 - 辐射散热：设备表面通过辐射将热量散发出去 - 传导散热：通过设备中的导热材料将热量传递到其他部件上，再通过其他散热方式将热量散开设备散热的挑战和问题在散热过程中，存在以下一些挑战和问题： - 设备内部空间受限，散热部件的布局有限 - 散热材料的选择和使用需要经过权衡，不同的材料具有不同的散热性能和导热性能 - 设备长时间连续工作时，温度的变化对散热性能有一定的影响 - 设备的工作环境也会对散热性能产生影响，例如高温环境下散热效果会下降解决方案针对上述的问题和挑战，我们提出以下解决方案： 1. 设计合理的散热结构： -合理布局散热器件，优化设备内部空气流动，增加散热效率 - 根据设备的散热需求，选择适当的散热器件，如风扇、散热片等 2. 使用合适的散热材料： - 选择导热性能好的材料作为散热部件，提高散热效率 - 在接触面使用导热膏或热导胶等，提高传热效率 3. 运用散热模拟软件进行仿真： - 使用散热模拟软件对设备的散热性能进行模拟和分析，优化散热结构和材料选择 4. 温度监控和报警系统： - 在设备中设置温度传感器，实时监控设备温度，超过设定的温度范围时触发报警系统，保护设备安全结论散热问题是电子设备设计中必须要考虑的一个重要因素。

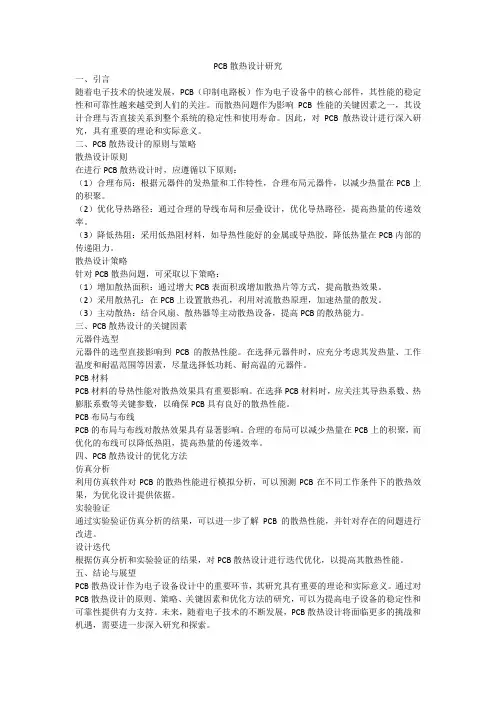

PCB散热设计研究一、引言随着电子技术的快速发展，PCB（印制电路板）作为电子设备中的核心部件，其性能的稳定性和可靠性越来越受到人们的关注。

而散热问题作为影响PCB性能的关键因素之一，其设计合理与否直接关系到整个系统的稳定性和使用寿命。

因此，对PCB散热设计进行深入研究，具有重要的理论和实际意义。

二、PCB散热设计的原则与策略散热设计原则在进行PCB散热设计时，应遵循以下原则：（1）合理布局：根据元器件的发热量和工作特性，合理布局元器件，以减少热量在PCB上的积聚。

（2）优化导热路径：通过合理的导线布局和层叠设计，优化导热路径，提高热量的传递效率。

（3）降低热阻：采用低热阻材料，如导热性能好的金属或导热胶，降低热量在PCB内部的传递阻力。

散热设计策略针对PCB散热问题，可采取以下策略：（1）增加散热面积：通过增大PCB表面积或增加散热片等方式，提高散热效果。

（2）采用散热孔：在PCB上设置散热孔，利用对流散热原理，加速热量的散发。

（3）主动散热：结合风扇、散热器等主动散热设备，提高PCB的散热能力。

三、PCB散热设计的关键因素元器件选型元器件的选型直接影响到PCB的散热性能。

在选择元器件时，应充分考虑其发热量、工作温度和耐温范围等因素，尽量选择低功耗、耐高温的元器件。

PCB材料PCB材料的导热性能对散热效果具有重要影响。

在选择PCB材料时，应关注其导热系数、热膨胀系数等关键参数，以确保PCB具有良好的散热性能。

PCB布局与布线PCB的布局与布线对散热效果具有显著影响。

合理的布局可以减少热量在PCB上的积聚，而优化的布线可以降低热阻，提高热量的传递效率。

四、PCB散热设计的优化方法仿真分析利用仿真软件对PCB的散热性能进行模拟分析，可以预测PCB在不同工作条件下的散热效果，为优化设计提供依据。

实验验证通过实验验证仿真分析的结果，可以进一步了解PCB的散热性能，并针对存在的问题进行改进。

设计迭代根据仿真分析和实验验证的结果，对PCB散热设计进行迭代优化，以提高其散热性能。

电子元器件散热方法分析摘要：在电子器件的高速发展过程中，电子元器件的总功率密度也不断的增大，但是其尺寸却越来越较小，热流密度就会持续增加，在这种高温的环境中势必会影响电子元器件的性能指标，对此，必须要加强对电子元器件的热控制。

如何解决电子元器件的散热问题是现阶段的重点。

对此，文章主要对电子元器件的散热方法进行了简单的分析。

关键词；电子元器件；散热方法；手段；电子元器件的高效散热问题，受到传热学以及流体力学的原理影响。

电气器件的散热就是对电子设备运行温度进行控制，进而保障其工作的温度性以及安全性，其主要涉及到了散热、材料等各个方面的不同内容。

现阶段主要的散热方式主要就是自然、强制、液体、制冷、疏导、热隔离等方式。

1自然散热或冷却方式自然散热或者冷却方式就是在自然的状况之下，不接受任何外部辅助能量的影响，通过局部发热器件以周围环境散热的方式进行温度控制，其主要的方式就是导热、对流以及辐射集中方式，而主要应用的就是对流以及自然对流几种方式。

其中自然散热以及冷却方式主要就是应用在对温度控制要求较低的电子元器件、器件发热的热流密度相对较低的低功耗的器材以及部件之中。

在密封以及密集性组装的器件中无需应用其他冷却技术的状态之中也可以应用此种方式。

在一些时候，对于散热能力要求相对较低的时候也会利用电子器件自身的特征，适当的增加其与临近的热沉導热或者辐射影响，在通过优化结构优化自然对流，进而增强系统的散热能力。

2.强制散热或冷却方法强制散热或冷却方法就是通过风扇等方式加快电子元器件周边的空气流动，带走热量的一种方式。

此种方式较为简单便捷，应用效果显著。

在电子元器件中如果其空间较大使得空气流动或者安装一些散热设施，就可以应用此种方式。

在实践中，提升此种对流传热能力的主要方式具体如下：要适当的增加散热的总面积，要在散热表面产生相对较大的对流传热系数。

在实践中，增大散热器表面散热面积的方式应用较为广泛。

在工程中主要就是通过翅片的方式拓展散热器的表面面积，进而强化传热效果。

电路基础原理理解电路中的热效应与散热在我们日常生活中，电路无处不在。

电路是指由电流通过的路径，它在各种电子设备中起着至关重要的作用。

电路的基本原理是根据欧姆定律，电流与电压成正比，阻抗与电流成反比。

然而，在电路中，我们也需要理解和处理一些热效应，以及如何实现散热。

当电流通过电路时，会产生一定的热量。

这是因为电阻元件会在电流通过时阻碍电子的流动，从而导致电能转化为热能。

这个现象被称为“焦耳效应”。

当电流流过较高阻值的元件时，会产生更大的热效应。

因此，在设计电路时，我们需要考虑如何减少电流通过较高阻值元件的情况，来避免过多的热量产生。

同时，电子设备中的热效应也与电源有关。

电源的输出电压与电流也会产生一定的热效应。

在使用电源时，我们需要根据设备的功率和耗电量来选择适当的电源功率。

过大或过小的电源功率都会导致设备的热效应问题。

因此，正确选择合适的电源功率是电路设计中不可忽视的一环。

另外，散热也是电路设计中一个重要的考虑因素。

当电路中的热量积累过多时，元器件温度会升高，这会对电路的性能和寿命产生负面影响。

因此，为了避免电路过热，我们需要采取一些散热措施。

散热的方法有很多种。

最常见的是使用散热器。

散热器可以提高电路元器件的表面积，从而增加散热的效率。

散热器通常由金属制成，因为金属具有良好的导热性能。

通过将散热器与电路连接，热量可以迅速传导到散热器上，并通过散热器的表面散发出去。

此外，还可以使用风扇、冷却片等辅助散热装置来提高散热效果。

除了使用散热器，还可以通过良好的电路布局来实现散热。

合理布局电路板上的元件，可以使热量均匀分布并避免热点的产生。

同时，在选择元器件时，也可以考虑采用低功耗、低热量产生的元件，来减少电路的热效应。

总之，在电路设计中，热效应和散热是不可忽视的因素。

理解热效应的产生原理，选择合适的电源功率和元器件，采取适当的散热措施，都是电路设计师需要掌握的技巧。

只有合理处理热效应和散热问题，才能保证电路的性能、寿命和安全。

如何进行电路的散热设计电路散热设计是电子产品开发中至关重要的一环。

合理的散热设计可以有效降低电子元器件的温度，提高电路的稳定性和可靠性。

本文将探讨如何进行电路的散热设计。

一、电路散热的必要性在电子设备中，电路中的元器件工作时会产生大量的热量，如果不能及时散热，温度将会升高，这将导致元器件的性能下降、寿命缩短，甚至可能引发设备故障。

因此，电路散热设计是非常重要的。

二、散热原则1. 良好的散热材料：选择导热性能好的散热材料，如铜、铝等。

同时，要保证散热材料与元器件紧密接触，以提高散热效果。

2. 合理的散热结构：设计散热板、散热器等部件时要注重结构的合理性，以增加散热表面积和空气流通。

3. 运用散热辅助措施：使用风扇、散热片、散热胶等散热辅助设备，提高散热效果。

三、散热设计步骤1. 确定散热需求：根据电子设备的功耗和工作环境温度等因素，确定散热需求。

通常可通过计算来确定散热功率，再根据散热功率来选择散热器和其他散热设备。

2. 选择合适的散热器：根据散热量和尺寸要求，选择合适的散热器。

散热器的选择要考虑到材料导热性能、散热面积等因素。

3. 设计散热路径：确定散热器与散热源（电子元器件）之间的散热路径。

要确保散热器与散热源之间的接触紧密，以保证散热效果。

4. 安装散热设备：根据设计要求，将散热器、风扇等散热设备固定在电子设备上。

要确保固定牢固、接触良好。

5. 散热效果测试：安装完散热设备后，进行散热效果测试。

通过测量元器件的温度和散热器的表面温度，评估散热效果是否符合设计要求。

6. 优化设计：根据测试结果，进一步优化散热设计。

如果散热效果不理想，可尝试调整散热器结构、更换散热材料等方式，以提高散热效果。

四、常见散热技术1. 散热器设计：选择合适的散热器型号和尺寸，考虑到电子设备的散热需求和空间限制。

2. 风扇散热：通过增加风扇，促进空气流动，提高散热效果。

3. 散热片应用：将散热片与散热源接触，增加导热面积，提高散热效率。

散热分析报告1. 引言散热是电子设备设计中非常重要的一个方面。

合理的散热设计可以有效降低设备温度，延长设备的使用寿命。

本报告将对散热进行分析，并提供一些建议来改善散热效果。

2. 散热原理散热是通过将设备产生的热量传递给周围环境来降低设备温度的过程。

热量传递的方式包括传导、对流和辐射。

•传导：热量通过固体材料的直接接触传递。

散热器通常使用导热性能较好的金属材料，如铝或铜来提高传导效率。

•对流：热量通过流体（如空气）的对流传递。

散热器通常通过增加散热表面积和利用风扇来提高对流效率。

•辐射：热辐射是指热量通过电磁辐射传递。

散热器通常采用黑色表面和辐射翅片来提高辐射效率。

3. 散热问题分析在实际应用中，散热问题常常由以下几个方面导致：3.1 设备布局不合理设备布局不合理会导致热量集中在某些部分，而其他部分的散热效果较差。

因此，在设计过程中，应合理安排电子元件的布局，避免热量集中现象。

3.2 散热器设计不当散热器的设计直接影响了散热效果。

如果散热器的表面积太小或散热翅片设计不合理，无法有效地提高对流和辐射效果，从而导致散热不畅。

3.3 环境温度过高环境温度过高会使散热效果降低。

在高温环境下，设备产生的热量很难被有效地传递给环境，从而导致设备温度升高。

4. 散热改善建议针对上述散热问题，我们提出以下改善建议：4.1 设备布局优化在设计过程中，应合理安排电子元件的布局，避免热量集中。

可以通过以下方式来实现：•将产生大量热量的元件分散布置，避免产生热点。

•增加散热器与热源之间的接触面积，提高传导效率。

4.2 散热器设计优化散热器的设计直接影响了散热效果。

为了提高散热效率，可以采取以下措施：•增加散热器的表面积和散热翅片数量，提高对流和辐射效果。

•选用导热性能较好的材料，并保证散热器与热源之间的良好接触。

4.3 控制环境温度环境温度过高会影响散热效果，因此需要采取措施来控制环境温度：•通过增加通风口和风扇来增强空气对流，提高散热效果。

0引言近些年对于超级计算中心的建设与发展，已经成为作为贯彻落实“中国制造2025”战略规划精神的一项重要举措[1-3]，超级计算中心不断扩大计算集群的规模，计算机芯片功耗已经达到160W ，热流密度高达100W/cm 2，可见研制高效冷却系统，获得电子芯片更大冷却能力问题已经迫在眉睫[4-5]。

目前针对高速计算机和服务器核心器件CPU 的冷却研究主要是空气冷却、半导体冷却、热管冷却等方式[6]，随着计算机中心运行速度以及运行负荷的不断增加，电路板发热功率也在逐步增大，目前几乎所有的微型功率电路板的冷却均采用强制对流散热方式[7-8]。

但这种散热方式对于超级计算中心计算集群而言，根本没有从实质上充分降低电路元器件的工作温度，保证超级计算中心的正常运行。

本文从具体应用和未来超级计算中心发展角度出发，为本质上提高超级计算中心电子元器件的散热效果，在风冷强制散热的基础上，首次提出一种新型的空水一体散热方式，分析方案具体的可行性，同时施加多个大功率热源进行方案的换热特性的数值模拟，通过温度场等比较验证了空水一体散热方式的显著优越性，进一步研究水流速度、底板厚度对散热方案的影响规律，对散热器设计进行优化[9]。

1理论依据1.1流体力学能量守恒方程流体力学能量守恒方程在实质上就是能量守恒定律，也就是热力学第一定律.以总热量为变量的能量守恒方程不便于使用，因此，我们这里建立的能量守恒方程以温度T 为变量，表示如下：（1）将上式展开表示如下：（2）式中，T-温度；k-流体传热系数；c p -比热容；S T -流体内热源和机械能转换为热能之和。

1.2湍流流动方程描述湍流流动的方程目前有很多，本文在对湍流流动进行数值模拟时，采用标准k-ε模型，该模型是Reynolds 平均法中涡粘模型的两方程模型，表示如下：（3）式中，μt -湍流粘度；k-湍动能，ε-湍动能耗散率，当流动不可压缩并且无自定义源项时，输运方程可表示如下：（4）（5）式中，C 1ε、C 2ε、C μ、σk 、σε-模型的常数通过实验的验证，C 1ε、C 2ε、C μ、σk 、σε的取值分别为：C 1ε=1.44、C 2ε=1.92、C μ=0.09、σk =1.0、σε=1.3。
