OP07功率放大器的应用实践

op07放大正弦波电路OP07是一种高精度、低噪声的运算放大器，广泛应用于各种电路中。

本文将重点介绍以OP07放大器为核心的正弦波放大电路。

正弦波放大电路是一种常见的电路，用于放大输入信号的正弦波部分。

它在许多领域中都有应用，比如音频放大、通信系统、测试仪器等。

在正弦波放大电路中，OP07作为运算放大器被广泛使用。

OP07具有高增益、低噪声、低失调电流等优点，使其成为放大器电路的理想选择。

下面我们将详细介绍OP07放大器在正弦波放大电路中的应用。

我们需要了解正弦波放大电路的基本原理。

正弦波放大电路通常由三个主要部分组成：输入级、放大级和输出级。

输入级用于接收输入信号，放大级用于放大信号，输出级用于输出放大后的信号。

在输入级中，我们可以使用OP07作为差分放大器。

差分放大器可以将输入信号进行放大，并将差分信号传递给放大级。

OP07的高增益特性可以确保输入信号被有效放大，同时低噪声特性可以减少噪声对信号的影响。

放大级是整个电路的核心部分，它由多个级联的放大器组成。

每个放大器都使用OP07作为运算放大器，以确保信号在每个级别都得到充分放大。

通过合理选择放大器的增益系数，可以实现对输入信号的精确放大。

输出级负责将放大后的信号输出到负载电阻上。

OP07作为输出级的推动器，可以提供足够的输出电流，以确保信号能够正常传输到负载电阻。

在实际设计中，我们还需要考虑一些细节问题。

例如，输入级需要使用合适的偏置电压，以确保输入信号能够正常工作。

此外，为了减少幅度失真，我们还可以使用负反馈电路进行校正。

总的来说，以OP07放大器为核心的正弦波放大电路具有高增益、低噪声、低失调电流等优点。

它能够有效地放大输入信号，并保持信号的准确性和稳定性。

因此，OP07放大器在正弦波放大电路中得到了广泛的应用。

除了正弦波放大电路，OP07还可以用于其他各种电路中，如滤波电路、仪器放大器、传感器接口等。

它的高性能和可靠性使其成为工程师们的首选。

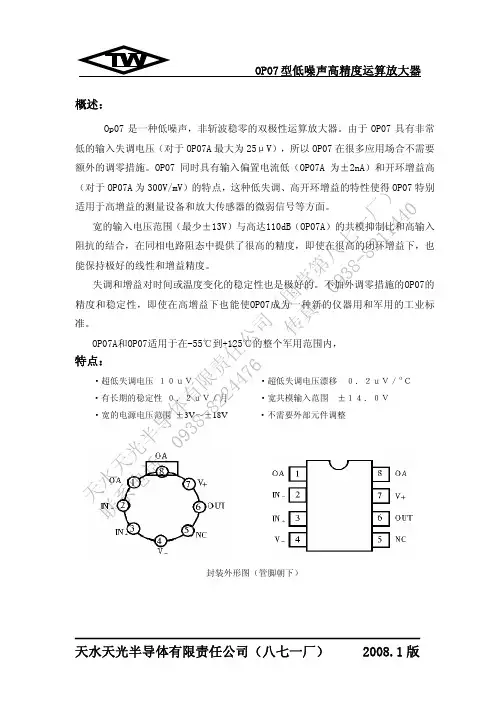

OP07型低噪声高精度运算放大器概述：Op07是一种低噪声，非斩波稳零的双极性运算放大器。

由于OP07具有非常低的输入失调电压（对于OP07A 最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置电流低（OP07A 为±2nA）和开环增益高（对于OP07A 为300V/mV）的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。

宽的输入电压范围（最少±13V）与高达110dB（OP07A）的共模抑制比和高输入阻抗的结合，在同相电路阻态中提供了很高的精度，即使在很高的闭环增益下，也能保持极好的线性和增益精度。

失调和增益对时间或温度变化的稳定性也是极好的。

不加外调零措施的OP07的精度和稳定性，即使在高增益下也能使OP07成为一种新的仪器用和军用的工业标准。

OP07A和OP07适用于在-55℃到+125℃的整个军用范围内，特点：·超低失调电压 １０ｕＶ ·超低失调电压漂移 ０．２ｕＶ／ＯＣ·有长期的稳定性 ０．２ｕＶ／月 ·宽共模输入范围 ±１４．０Ｖ ·宽的电源电压范围 ±3V ～±18V ·不需要外部元件调整封装外形图（管脚朝下）天水天光半导体有限责任公司（国营第八七一厂）联系电话：0938-******* 传真：0938-*******OP07型低噪声高精度运算放大器电路原理图：绝对最大额定值：（TA=25℃）电源电压： …………………………………………..±22V 内部功耗（注1）：……………………. ………. 500mW 差模输入电压 ：………………………………… …±30 V 输入电压（注3）： ………………………………….±22V 输出短路持续时间 ：………………………………….不限 工作温度范围（OP07A 、OP07）：……. -55℃～+125℃ 储存温度范围：…………………………. -65℃～+150℃ 引线温度范围（焊接，60s ）：……………………. 300℃ 注1：见最大环境温度额定值和降低系数表封装形式 额定状态下的最大环境温度 在最大环境温度以上要降低的系数 金属圆壳 80℃ 7.1mW/℃ 陶瓷双列 75℃6.7mW/℃注2：若不另作说明，绝对最大额定值既适用于封装的器件，也适用于芯片。

op07中文资料时间：2009-05-16 07:42:22 来源：资料室作者：op07的功能介绍：Op07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。

由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置电流低（OP07A为±2nA）和开环增益高（对于OP07A 为300V/mV）的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。

特点：超低偏移：150μV最大。

低输入偏置电流：1.8nA 。

低失调电压漂移：0.5μV/℃。

超稳定，时间：2μV/month最大高电源电压范围：±3V至±22V工作电源电压范围是±3V~±18V；OP07完全可以用单电源供电，你说的＋5V,-5V绝对没有问题，用单＋5V也可以供电，但是线性区间太小，单电源供电，模拟地在1/2 VCC. 建议电源最好>8V，否则线性区实在太小，放大倍数无法做大，一不小心，就充顶饱和了。

我一直用+12V，-12V双电源供电。

图1 OP07外型图片图2 OP07 管脚图OP07芯片引脚功能说明：1和8为偏置平衡(调零端)，2为反向输入端，3为正向输入端，4接地，5空脚6为输出，7接电源+图3 OP07内部电路图ABSOLUTE MAXIMUM RATINGS 最大额定值SymParameter参数Value数值Unit 单位bol符号VCC Supply Voltage 电源电压±22V Vid Differential Input Voltage差分输入电压±30V Vi Input Voltage 输入电压±22VTope r Operating Temperature 工作温度-40 to+105℃Tstg Storage Temperature 贮藏温度-65 to+150℃电气特性虚拟通道连接= ± 15V ，T amb = 25 ℃（除非另有说明）Symbol 符号Parameter 参数及测试条件最小典型最大Unit单位Vio Input Offset Voltage 输入失调电压0℃≤T amb ≤+70℃-601525μVLong Term Input Offset Voltage Stability-(note 1)长期输入偏置电压的稳定性-0.42μV/MoDVio Input Offset Voltage Drift 输入失调电压漂移-0.51.8μV/℃Iio Input Offset Current输入失调电流0℃≤T amb≤ +70℃-0.868nADIio Input Offset Current Drift 输入失调电流漂移-155pA/℃Iib Input Bias Current输入偏置电流0℃≤T amb ≤ +70℃-1.879nADIib Input Bias Current Drift 输入偏置电流漂移-155pA/℃Ro Open Loop Output Resistance 开环输出电阻-60-ΩRid Differential Input Resistance 差分输入电阻-33-MΩRic Common Mode Input Resistance 共模输入电阻-12-GΩVicm Input Common Mode Voltage Range输入共模电压范围0℃≤ T amb ≤ +70℃±13±13±13.5-VCMR Common Mode Rejection Ratio (Vi =Vicm min)共模抑制比0℃≤ T amb ≤ +70℃10097120-dBSVR Supply Voltage Rejection Ratio 电源电压抑制比(VCC= ±3to ±18V) 0℃≤ T amb ≤ +70℃9086104-dBAvd Large SignalVoltage Gain 大信号电压增益VCC = ±15, RL =2KΩ,VO =±10V,12040-V/mV0℃≤ T amb ≤ +105℃100-VCC = ±3V, RL = 500W,VO =±0.5V10040-Vop p Output VoltageSwing 输出电压摆幅RL = 10KΩ±12±13-VRL= 2kΩ±11.5±12.8RL= 1KΩ±120℃≤ T amb ≤ +70℃RL =2KΩ±11-SR Slew Rate 转换率(RL =2KΩ,CL = 100pF)-0.17-V/μSGBP Gain Bandwidth Product 带宽增益(RL =2KΩ,CL =100pF, f = 100kHz)-0.5-MHzIcc Supply Current -(no load) 电源电流（无负载）0℃≤ T amb ≤ +70℃VCC = ±3V-2.70.67561.3mAen Equivalent InputNoise Voltage等效输入噪声电压f = 10Hz -112nV√Hzf = 100Hz-10.513.5f = 1kHz-1011.5in Equivalent InputNoise Current等效输入噪声电流f = 10Hz-0.30.9PA√Hzf = 100Hz-0.20.3f = 1kHz-0.10.2图4 输入失调电压调零电路应用电路图：图5 典型的偏置电压试验电路图6 老化电路图7 典型的低频噪声放大电路图8 高速综合放大器图9 选择偏移零电路图10 调整精度放大器图11 高稳定性的热电偶放大器图12 精密绝对值电路以上翻译自SGS-THOMSON的OP07。

单刀音频功率放大器的设计摘要本次课程设计题目为音频功率放大器，简称音频功放，音频功率放大器主要用于推动扬声器发声，凡发声的电子产品中都要用到音频功放。

设计中主要采用OP07进行音频放大器的设计，OP07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。

由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。

设计中的音频功率放大器主要由直流稳压电源、前置放大电路、二级放大电路和功率放大电路组成。

前置放大电路采用了反相比例运算放大器，二级放大电路用一个低通滤波器和一个高通滤波器组成一个带通滤波器，功率放大电路采用了OCL电路。

直流电源采用桥式电路进行整流，输出则采用了三端集成稳压器。

对前置放大电路和二级放大电路进行了输入、输出分析和频率响应分析。

对功率放大电路进行了输入和输出功率分析。

对直流电源进行了输出电压验证。

最后对总电路进行了输入、输出分析、频率响应分析、噪声分析。

关键词： OP07 音频功率放大器AbstractThe curriculum design entitled the audio power amplifier, referred to as audio amplifier, audio power amplifier is mainly used to promote the speaker sound, and where the sound of electronic products to be used in audio amplifier.The main design using the OP07 audio amplifier design, the OP07 chip is a low-noise, non-chopper-stabilized bipolar op amp IC. OP07 has very low input offset voltage (for OP07A 25μV), OP07 in many applications do not require additional zero measures. The design of audio power amplifier by the DC power supply, preamplifier circuit, two amplification circuit and power amplifier circuit. Preamplifier circuit using a reversed-phase proportion of op amp, two amplifier with a low-pass filter and a high-pass filter composed of a band pass filter, power amplifier OCL circuit. The DC power bridge circuit rectifier, the output uses a three-terminal integrated voltage regulator.Preamplifier and two amplifier input, output and frequency response analysis. Power amplifier input and output power analysis. V alidation of the output voltage of DC power. Finally, the total circuit input-output analysis, frequency response analysis, noise analysis.Key words:OP07 audio power amplifier目录摘要 (I)Abstract (II)第一章音频放大器的概述 (1)1.1音频放大电路的回顾 (1)1.2音频功率放大器的介绍 (1)1.2.1 A类(甲类)功率放大器 (2)1.2.2 B类(乙类)功率放大器 (2)1.2.3 AB类(甲乙类)功率放大器 (2)1.2.4 C类(丙类)功率放大器 (2)1.2.5 D类(丁类)功率放大器 (3)1.3放大器的技术指标 (3)第二章音频功率放大器的设计 (6)2.1设计方案分析 (6)2.2前置放大电路设计 (6)2.3二级放大电路设计 (8)2.2.1 低通滤波器设计 (8)2.2.2 高通滤波器设计 (10)2.2.3 二级放大电路电路设计 (12)2.4功率放大器设计 (12)2.5 直流稳压电源设计 (13)2.6 OP07的功能介绍 (14)第三章电路的仿真 (16)3.1 前置电路的仿真 (16)3.1.1 输入与输出分析 (16)3.1.2 电路频率响应特性分析 (17)3.2二级放大电路仿真 (18)3.2.1电路输入与输出分析 (18)3.2.2电路频率响应特性分析 (19)3.3 功率放大电路功率仿真 (20)3.4 直流稳压电源仿真 (22)3.5音频功率放大电路仿真和分析 (23)3.5.1 电路输入与输出分析 (23)3.5.2电路频率响应特性分析 (24)第四章焊接调试组装 (26)4.1焊接 (26)4.2组装 (26)4.3调试 (26)4.4结果 (26)总结 (27)致谢 (28)参考文献 (29)第一章音频放大器的概述1.1音频放大电路的回顾音响技术的发展历史可以分为电子管、晶体管、集成电路、场效应管四个阶段。

课程设计任务书学生姓名： \ 专业班级：\指导教师：工作单位： \·题目: protel 应用实践—OP07功率放大器·初始条件：Protel99se·要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、绘制具有一定规模、一定复杂程度的电路原理图*.sch（自选）。

可以涉及模拟、数字、高频、单片机、或者一个具有完备功能的电路系统。

2、绘制相应电路原理图的双面印刷版图*.pcb3、对电路原理图进行仿真，给出仿真结果（如波形*.sdf、数据）并说明是否达到设计意图。

·时间安排：于1—15周在本人电脑上完成，16周星期一老师检查。

·说明：1、每个同学必须完成以上3个任务（不是任选）；2、电路图的规模、复杂度：规模越大、越复杂，分数越高；制图结果的美观性、可读性：制图越美观、可读性越好，分数越高；3、实习报告的质量：报告要写得条理清楚、图文并茂，体现制图和仿真分析（包括必要的计算）的过程；4、仿真提倡对所绘制的原理图*.sch进行全面仿真，如果不能做到全面仿真成功，则要说明原因，但要完成局部电路的仿真；5、电路选择不可过分简单，元件种类（包括电源和信号源）少于5种，或者元件个数少于10个将导致不及格。

指导教师签名：年月日系主任（或责任教师）签名：年月日Protel应用实践--OP07功率放大器目录摘要 (1)ABSTRACT (2)1 设计目的 (3)2 软件的选择 (4)3 OP07介绍 (6)4 OP07功放电路图 (8)5 OP07功放PCB板绘制 (12)6 OP07电路仿真 (16)7 收获、体会及建议 (19)8主要参考文献资料 (20)摘要：OP07是一种高精度单片运算放大器，具有很低的输入失调电压和漂移。

OP07的优良特性使它特别适合作前级放大器，放大微弱信号。

使用OP07一般不用考虑调零和频率问题就能满足要求。

OP07运算放大器：引脚配置及其应用特性通常，运算放大器或运算放大器是一种电压放大芯片，主要用于电阻和电容器等基本元件。

在模拟设备中，它就像主要部分一样工作。

该IC 的操作可以由所使用的基本组件决定。

运算放大器是线性芯片，非常适合直流放大、滤波、信号调节和执行其他数学运算。

运算放大器分为反相和同相两种类型。

本文讨论其中一种类型，也就是OP07 运算放大器。

什么是OP07 运算放大器？OP07运算放大器是一款特别低失调电压的IC。

该运算放大器通过低噪声、少斩波器和基于双极晶体管的放大器电路提供长期稳定性和更少的偏移。

该IC 采用8 针DIP（双列直插）封装，否则采用TO-99 金属密封。

这些IC 提供了广泛的特性，如下所述。

OP07 IC 在芯片内包含一个运算放大器，它具有0.3-V/μs 的压摆率。

该IC 包括一系列宽输入电压并执行低噪声操作。

引脚配置OP07 运算放大器的引脚配置如下图所示。

该IC 包括8 个引脚，下面将讨论每个引脚及其工作。

Pins1 & 8 (VOS Trim):用于在需要时固定偏移电压Pin2 (IN-)：此引脚为运算放大器的反相(IN-) 引脚Pin3 (IN+)：该引脚是IC 的非反相(IN+) 引脚Pin4 (V-)：此引脚连接到GND 或负轨PIn5 (NC)：未连接引脚Pin6（输出）：这是IC的输出引脚Pin7 (V+)：此引脚连接到电源规格和特点OP07 运算放大器的特性和规格包括以下内容。

MaxVOS 为75 µV输入VOS 非常低更少的失调电压漂移为1.3 µV/°C时间与超稳定（最大值）为1.5 µV/月输入电压范围宽±14 V电源电压范围为±3 V 至±18 V噪音更小，例如0.6 µV pp它适用于108A、725、308A、AD510 和741 等插座电源电压为±22 V电压(Vin) 为±22 V差分Vin（输入电压）为±30 Vo/p 短路持续时间不确定储存温度范围为-65°C 至+125°C工作温度范围为0°C –70°C结温为150°C焊接引线温度为300°COP07 运算放大器是长期强度和极低偏移的集成电路。

op07中文资料一、引言本文档旨在为读者提供关于OP07运算放大器的中文资料。

OP07是一种高性能精密运算放大器，被广泛应用于工业控制、仪器仪表和传感器信号调理等领域。

本文将介绍OP07的基本特性、电路应用、性能参数等内容，以帮助读者更好地了解和应用OP07。

二、OP07概述OP07是由美国ADI（Analog Devices Inc.）公司推出的一种低噪声、低失调、高增益的运算放大器。

其内部电路采用了差动输入、差动输出的架构，使其具有良好的共模抑制比和噪声性能。

OP07采用超低温漂技术，使其在温度变化较大的环境下依然能提供稳定的性能。

三、OP07特性1. 低噪声OP07的噪声系数非常低，通常在10nV/√Hz以下。

这使得OP07能够处理微弱信号并提供高信噪比的放大功能。

2. 低失调OP07具有低失调和低温漂特性，其失调电压和失调电流均较小。

这使得OP07能够准确放大输入信号，不会引入过多失真。

3. 高增益OP07的开环增益非常高，通常在100dB以上。

高增益使得OP07对输入信号的放大能力更强，可适用于高精度、低噪声的应用场景。

4. 宽电源范围OP07的电源电压范围较宽，通常可以工作在±15V的电源电压下。

这使得OP07适用于不同电源供电的应用场合。

四、OP07应用OP07广泛应用于各种需要高精度、低噪声放大的场合，下面列举了一些常见的应用示例：1. 传感器信号调理OP07可以用于处理传感器输出信号，提供高增益、低噪声的放大功能。

例如，温度传感器、压力传感器、光电传感器等信号的放大和调理。

2. 工业自动化OP07可用于工业控制中的PID控制、测量仪表和反馈控制等场合。

其高精度、低噪声的特性能够提供稳定和精确的控制。

3. 仪器仪表OP07可用于精密仪器仪表中的放大和信号调理，如电压测量仪、电流测量仪、频率计等。

其高性能可以提供准确的测量结果。

4. 数据采集OP07适用于数据采集系统中的信号放大和调理。

运放op07参数摘要：1.运放op07 概述2.运放op07 的主要参数3.运放op07 的参数解读4.运放op07 的应用领域正文：一、运放op07 概述运放，全称为运算放大器，是一种模拟电路，用于对信号进行放大、滤波、模拟计算等功能。

在众多的运算放大器中，op07 是一款性能较为优越的运放芯片，被广泛应用于各种电子设备中。

二、运放op07 的主要参数运放op07 的主要参数包括：1.开环增益：表示在没有负反馈时，运放的电压放大倍数。

op07 的开环增益一般为1000 倍左右。

2.输入阻抗：表示运放输入端的阻抗，即输入电流与输入电压之间的比值。

op07 的输入阻抗非常高，可达到MΩ甚至GΩ的数量级。

3.输出阻抗：表示运放输出端的阻抗，即输出电流与输出电压之间的比值。

op07 的输出阻抗较低，通常在几十欧姆到几百欧姆之间。

4.全功率带宽：表示运放在全功率状态下，可以稳定工作的频率范围。

op07 的全功率带宽一般在1MHz 左右。

5.输入失调电压：表示运放输入端两个输入信号理想情况下应该完全相等，但由于制造工艺等原因导致的微小差异。

op07 的输入失调电压非常低，一般在几毫伏到几十毫伏之间。

6.噪声：表示运放在正常工作状态下，输入端产生的噪声电压。

op07 的噪声电压较低，一般在几纳伏到几十纳伏之间。

三、运放op07 的参数解读1.开环增益越高，运放的放大能力越强，但同时容易产生自激振荡，因此在设计电路时要权衡好这两者之间的关系。

2.输入阻抗越高，说明运放对输入信号的影响越小，可以更好地保留输入信号的原始特性。

同时，高输入阻抗也有助于提高运放的抗干扰能力。

3.输出阻抗越低，说明运放可以驱动更大的负载，但过低的输出阻抗会导致运放的输出电压受到限制。

4.全功率带宽越宽，说明运放在高频信号处理方面的性能越好，但同时也会增加运放的噪声。

5.输入失调电压越低，说明运放的输入信号平衡性越好，可以提高电路的稳定性。

电子技术课程设计(论文)题目: OP07组成的测量放大器学生姓名专业_ 自动化（工）学号_班级_ 自动化101指导教师成绩_2011 年12 月目录1.设计原理、内容与步骤 (2)1.1. 设计原理 (2)1.2. 设计内容 (3)1.3. 设计步骤 (3)2.总体设计 (3)3.详细设计 (3)3.1. 电源变压器设计........................ 错误！未定义书签。

3.2. 桥式整流电路设计...................... 错误！未定义书签。

3.3. 电路完整原理图如下 .................... 错误！未定义书签。

4.焊接及调试电路 (4)4.1. 元件列表 (4)4.2. 焊接元件 (4)4.3. 调试电路 (4)5.设计体会.................... 错误！未定义书签。

5.1. 实验日志：....................................................................... 错误！未定义书签。

5.2. 其他感想：....................................................................... 错误！未定义书签。

OP07组成的测量放大器1. 设计原理、内容与步骤1.1. 设计原理用集成运算放大器放大信号的主要优点:(1)电路设计简化，组装调试方便，只需适当配外接元件，便可实现输入输出的各种放大关系..(2)由于运放得开环增益都很高，用其构成的防大电路一般工作的深度负反馈的闭环状态，则性能稳定，非线性失真小。

(3)运放的输入阻抗高，失调和漂移都很小，故很适合于各种微弱信号的放大。

又因其具有很高的共模抑制比，对温度的变化，电源的波动以及其他外界干扰独有很强的抑制能力。

第一级差模放大的电压放大倍数计算：由于运放A1、A2均满足虚短和虚断，流入两运放的电流均可认为为零，故有 V A =V i1 V B =V i2 V R10=V i1-V i21098211010R R R V V R V o o R ++-=得到:))(1(2110981010982110i i R o o V V R R R V R R R R V V -++=++=-运放A3实际构成求差电路,满足关系式: )(21353O O O V V R R V -=带入该关系式得到 ))(()(211010983521353i i o o o V V R R R R R R V V R R V -++-=--= 运放A4结成的是反向比例放大器,满足关系式: 31112o out V R R V -=因而最终测量放大器的放大倍数为:)(101098311512R R R R R R R R A V ++=从式子中可以看到通过调节R12的值即可实现对测量放大器放大倍数的调节,其前级主要用于抑制共模信号及提高整个电路的输入电阻,并不承担主要的放大任务,放大主要由最后一级比例放大器来完成,因而在电阻选择上考虑到这方面因素,本设计前级放大器的放大倍数 50501005010010100)(101098351-=ΩΩ+Ω+Ω∙ΩΩ-=++-=k k k k k k R R R R R R A V最后一级放大倍数 11122R R A V -=而R12是一个100k Ω的电位器，R11阻值为10k Ω，故最后一级的增益最高可达500倍，最小增益可以小于1，完全可以满足实验的基本要求，但满足不了发挥部分的要求，因而在实际制作中将R12改为200k Ω甚至更高阻值的电位器，即可满足放大倍数1~1000且手动可调的要求。

基于OP07的程控放大器设计
程控放大器是一种通过控制电流或电压来改变放大倍数的放大器。

基
于OP07的程控放大器设计可以实现对输入信号的放大倍数进行精确控制。

OP07是一款高精度、低噪声、低输入偏置电流的运算放大器，非常适合
用于放大器设计。

首先，根据系统的要求，我们可以确定放大倍数的范围和精度。

然后
选择合适的OP07芯片，并通过按照OP07的数据手册进行电路布局和连接。

为了保证放大倍数的可调范围，可以选择串联一个小范围的可变电阻器作
为反馈电阻。

在电路连接完毕后，我们需要对电路进行调整和测试。

首先，我们可
以使用一个稳定的参考电压作为输入信号，调整可变电阻器的阻值，观察
输出信号的变化情况。

如果输出信号满足要求，那么我们可以进一步测试
不同的输入信号情况下的放大倍数。

在测试过程中，我们可以使用输入信号发生器模拟不同的输入信号，
然后通过示波器观察输出信号的波形和放大倍数。

如果输出信号不满足要求，我们可以再次调整可变电阻器的阻值，直到输出信号满足要求为止。

在设计过程中，我们还需要考虑一些额外的因素，比如电源电压的稳
定性、温度的影响等。

这些因素可能会对放大倍数产生影响，所以我们需
要通过在实际应用环境中测试来进行验证。

总结起来，基于OP07的程控放大器设计需要根据系统要求选择合适
的OP07芯片，并通过可变电阻器来控制放大倍数。

在电路连接完毕后，
我们需要对电路进行调整和测试，以保证输出信号满足要求。

在实际应用中，还需要考虑一些额外的因素来保证放大倍数的稳定性和精度。

测量放大器摘要：本设计由三个模块电路构成：前级高共模抑制比仪器放大器、AD7520衰减器和单片机键盘显示处理模块。

在前级高共模抑制比仪器放大器中还将输出共模电压反馈到正负电源的公共端，使运放电源电压随共模输人电压浮动，各级偏置电压都跟踪共模输人电压，从而提高了共模抑制比。

AD7520衰减器利用电阻网络的可编程性，实现衰减器衰减率的数字编程。

单片机键盘显示处理可以对数字进行处理和对继电器及AD7520的控制。

关键词：放大器AD7520 单片机键盘Abstrac t: The design consists of three modules circuits: pre-high CMRR instrumentation amplifier, AD7520 chip attenuator and keyboard display processing module. First grade high CMRR instrumentation amplifier output common-mode voltage will be fed back to the positive and negative power supply common terminal, the op amp supply voltage with the common-mode input voltage fluctuations, are tracked at all levels of common mode bias voltage input voltage, thereby increasing the common mode rejection ratio. AD7520 attenuator using a programmable resistor network, to achieve the digital attenuator attenuation programming. Single-chip processing module keyboard and display real-time control for number of word processing and the relay and the AD7520 control.Keyword s: single-chip amplifier AD7520 keyboard一系统方案论证与比较1、放大器电路方案一：同相关联式高阻测量放大器，见图四。

模拟电路课程设计报告设计课题：程控放大器设计班级：15级电子科学与技术姓名：学号：指导老师：设计时间：2017年6月12日~14日学院：物理与信息工程学院程控放大器的设计与实现摘要本文介绍了一种可数字程序控制增益的放大器。

该电路由两片OP07CP芯片组成两级反相放大器，采用CD4051芯片作为增益切换开关，通过控制开关改变反馈电阻来达到改变电路的增益的目的，可适应大范围变化的模拟信号电平。

文章首先对两种系统方案进行详细介绍与优劣对比，接着概述了电路的设计过程及思路，然后又介绍了系统的调试过程与过程中遇到的问题的解决。

该系统可以很好的完成目标要求，即增益范围为10DB—60DB，在40DB处有40KHZ的带宽。

关键词程控放大器；运算器放大器；增益The Design and Realization of Program-controlled AmplifierAbstractThis paper presents an amplifier with digitally controlled gain. The circuit consists of two OP07CP chip level two inverting amplifier using CD4051 chip as the gain switch, change the feedback resistance by controlling the switch to change the gain of the circuit to adapt to changes in the scope of the analog signal level. This paper first introduces the two system schemes in detail, and compares the advantages and disadvantages, then summarizes the design process and ideas of the circuit, and then introduces the debugging process of the system and the solutions to the problems encountered in the process. The system can achieve the target requirements very well, that is, the gain range is 10DB - 60DB, and there is 40KHZ bandwidth at 40DB.Key wordsProgram-controlled amplifier; operational Amplifier; gain目录1 前言 (4)2.指标要求 (6)3．总体方案设计 (6)3.1 方案一 (6)3.2 方案二 (9)3.3方案选择 (10)方案1具有如下优缺点： (10)方案2具有如下优缺点： (10)4．单元模块设计 (12)4.1单元模块功能介绍 (12)4.1.1 两级放大 (12)4.2电路参数计算 (15)4.2.1放大参数计算 (15)4.2.2 第二级放大参数计算 (15)4.2.3元器件的选择 (15)4.3各单元模块连接 (16)5.1硬件调试 (17)5.1.1 调试内容 (17)5.2.2 调试方法 (17)6. 系统功能和指标参数 (18)6.1 功能 (18)6.2 指标参数测试 (18)6.2.1测试方法 (18)6.3 实测结果与设计要求的对比 (18)6.4波形记录 (19)7．设计总结 (23)【参考文献】 (24)1前言在这个数字电路高速发展的时代，许多模拟电路已被数字化，似乎数字将完全取代模拟，当然，这是不可能实现的，因为事物的本源是数字的，自然界的信息也是连续的模拟的，因此研究模拟电路也是十分有必要的。

运放op07参数
【原创实用版】
目录
1.运放 op07 简介
2.运放 op07 的主要参数
3.运放 op07 的应用领域
正文
运放 op07 是一款常见的运算放大器，它具有广泛的应用。

在深入了解运放 op07 之前，我们先简要了解一下运算放大器的基本概念。

运算放大器，简称运放，是一种模拟电路，用于对电压或电流信号进行放大或调节。

运放具有无限大的增益、无限小的输入阻抗、无限大的输出阻抗和无限小的带宽等特性，这使得它们在电路设计中有着广泛的应用。

运放 op07 是其中一款较为常见的运算放大器。

它具有很多参数，但最为关键的几个参数包括：
1.开环增益：这是运放的一个基本参数，表示在没有反馈电路时，运放所能提供的电压放大倍数。

op07 的开环增益通常在 1000-2000 倍之间。

2.输入阻抗：这是运放的另一个重要参数，表示运放对输入信号的阻抗。

op07 的输入阻抗通常在 1MΩ左右。

3.输出阻抗：这是运放的另一个重要参数，表示运放对输出信号的阻抗。

op07 的输出阻抗通常在 100Ω左右。

4.带宽：这是运放的一个重要参数，表示运放对信号的响应速度。

op07 的带宽通常在 1MHz 左右。

这些参数决定了运放 op07 的性能和使用范围。

由于其良好的性能，运放 op07 被广泛应用于各种电子设备和电路中，例如放大器、滤波器、振荡器、数据转换器等。

基于OP07的程控放大器设计程控放大器（Programmable Amplifier）是一种通过编程来控制放大增益的放大器。

OP07是一种高精度、低噪声、低失调电压运算放大器，非常适合用于程控放大器的设计。

设计一个基于OP07的程控放大器需要以下几个步骤：1.电路原理设计：放大器模块的设计通常使用标准的反馈放大器电路，以保证电路的稳定性和准确性。

放大器模块的电路原理图如下：```+---------------+IN--OP0G1---，+G2---，-----，-G3---，，—_->OUTG4---，_---RL---，_，_+-------```大模块根据实际需求设计，可以选择非反馈放大器、反向反馈放大器等不同种类的放大器。

程控模块的设计主要根据需要选择合适的电压调节电路或数字电路，控制放大模块的增益。

可以根据需求使用电阻、电容、电位器等器件来设计不同类型的程控模块。

2.参数选择与计算：根据实际应用需求，选择合适的放大系数范围和精度要求。

然后按照放大器模块的设计原理来计算所需的电阻、电容、电位器等参数。

例如，如果需要设计一个增益可调的程控放大器，希望在0-100倍范围内调节，精度为0.1倍。

可以根据反馈放大器的原理，选择适当的反馈电阻和输入电阻，然后根据公式计算所需的值。

对于OP07来说，它的增益范围一般在10^5到10^6之间，所以可以根据需要来选择合适的放大倍数。

3.PCB设计与制造：确定电路原理图和参数计算之后，需要进行PCB设计和制造。

在设计过程中，需要考虑电路的稳定性、可靠性和抗干扰能力。

将电路分为不同的功能单元，合理布局，减少干扰信号的干扰效应。

并使用合适的PCB材料和工艺制作，确保电路板质量良好。

4.编程与控制：程控放大器最重要的一步是通过编程来控制放大增益。

可以使用单片机、FPGA或其他数字电路来实现编程控制。

编写相应的软件程序，通过输入和输出接口与程控放大器进行交互，实现增益的调节。
