关于气动隔膜泵的使用保养与维修概述：气动隔膜泵是靠气压工作的机械。

它将气源从泵进气口输入后通过导向阀和气阀总成交替改变气流方向来交替推动左右隔膜使之吸料和出料，同时阀球随料的进出而打开和关闭来配合一个工作循环的完成。

只要泵内部件该密闭的密闭，该畅通的畅通，泵就能循环往复不停工作。

在泵正常工作下，根据帕斯卡原理可知，泵频率的快慢，力的大小在受力面积隔膜一定的情况下取决于气源压强的大小。

使用：一、试泵新泵接上气源后就可空打，气源供气要缓慢由小到大，尤其小泵更要注意这一点，空打时间不能长，气压不能大，防止损害阀球。

二、安装将泵安装在平整台面上，底脚固定，接上进出口管道、气源即可。

注意点：首先，气源要纯净，特别要防止有沙尘之类硬性物质进入气阀，否则气阀很快就会磨损掉，建议用调压过滤器控制气源；其次，进口管道一定要密封完好，否则有空气进入而吸不进料。

保养：泵在使用前和使用过程中不需要加任何润滑剂。

但在拆卸后重新组装时，要在中心轴和铜袖套间加适当润滑脂，装隔膜压板时也可在外压板内侧涂一层滑脂，这样既好定位又易密封和拆卸。

拆主气阀阀芯阀套时切不可用硬器与阀芯阀套接触，因阀芯阀套间配合很精密。

装气阀和导向阀时也需加少量滑脂，确保良好润滑。

阀套装入阀壳前在阀壳外O型圈上涂少量滑脂，然后徒手压进去即可，切勿敲打。

装泵前要把所有配件内侧（进气部分）洗净榛干，检查所有密封件是否密封良好（主要指轴上U型圈；顶针上O型圈；导向阀芯上O型圈；隔膜内外压板压实密封；内外腔体压实密封；球座球阀密封；导向阀、进气盖、气阀垫片密封），也可边查边上滑脂边安装。

注意，SANDPIPER 1-3寸泵，SKYLINK 1寸泵气阀垫片是有正反的，不能垫错; 上导向阀要确认到位才能上紧螺栓，否则会损害顶针；上气阀4个螺栓时特别要注意平衡原则，且不能过紧，否则会损害阀壳。

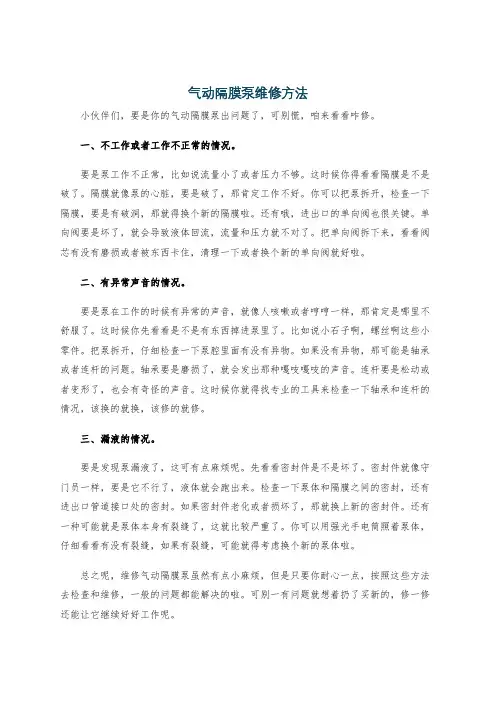

几个要注意的问题:1.气阀过早损坏漏气，导致泵不工作。

这主要是气源中杂物（沙尘、氧化铁等）进入气阀所致。

气动隔膜泵常见故障与维修气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，目前已形成化生产，产品质量深受好评。

据调查发现，这种泵的主要特点是不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质，吸程高、扬程可调(0-50米)气源压力只须大于1kg/cm2即能工作，防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。

设备使用久了难免会出现一些故障，当故障发生时要根据实际问题，做出正确的处理方法。

故障一：气动隔膜泵有动作，但是流量小或没有液体流出。

解决方法：1、检查泵的气穴现象，降低泵的速度让液体进入液室。

2、检查阀球是否卡住。

如果操作液体与泵的弹性体不相容，弹性体会有膨胀的现象发生。

请更换适当材质的弹性体。

3、检查泵入口的接头是否锁紧不漏，尤其是入口端阀球附近的卡箍需锁紧。

故障二：隔膜泵的空气阀结冰。

解决方法：检查压缩空气含水量是否过高，安装空气干燥设备。

故障三：隔膜泵的出口有气泡产生。

解决方法：检查膜片是否破裂，检查卡箍是否锁紧，尤其是入口管卡箍。

故障四：产品自空气排放口流出。

解决方法：检查膜片是否破裂，检查膜片及内外夹板在轴上是否夹紧。

故障五：阀发出嘎嘎声。

解决方法：增加出口或入口扬程。

故障六：气动、电动隔膜泵没有动作或运作很慢。

解决方法：1、检查空气入口端的滤网或空气过滤装置是否有杂质。

2、检查空气阀是否卡住，用清洁液清洗空气阀。

3、检查空气阀是否磨损，必要时更换新的零件。

4、检查中心体的密封零件状况，如果严重磨损，则无法达到密封效果，而且空气会从空气出口端排掉。

5、检查空气阀中的活塞活动是否正常。

6、检查润滑油的种类。

添加的润滑油如果高于建议用油的粘度，则活塞可能卡住或运作不正常。

建议使用轻薄及抗冻的润滑油。

ppt课件•隔膜泵基本原理与结构•隔膜泵选型与安装•隔膜泵操作与维护•隔膜泵性能评价与优化目录•隔膜泵市场动态与行业趋势•培训课程总结与展望隔膜泵基本原理与结构01CATALOGUE隔膜泵工作原理电机驱动通过电机驱动偏心轮或曲轴，使连杆带动隔膜做往复运动。

压缩与排放当隔膜向传动机构一侧运动，泵缸内工作时为负压而吸入液体；当隔膜向另一侧运动时，则排出液体。

液体输送被输送的液体在泵缸内被膜片与工作液体隔开，只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触，而不接触柱塞以及密封装置，这就使柱塞等重要零件完全在油介质中工作，处于良好的工作状态。

传动部分工作部分隔膜阀组隔膜泵主要结构组成由电机、联轴器、减速器等组成，提供动力并降低转速。

将工作部分与液体部分隔开，防止工作介质与液体混合。

由曲柄连杆机构、缸体、柱塞等组成，实现液体的吸入和排出。

包括吸入阀和排出阀，控制液体的流动方向。

流量、扬程、效率、转速等。

隔膜泵性能参数及特点性能参数由于隔膜将工作介质与液体完全隔开，因此可以实现无泄漏运行。

无泄漏过流部件可采用各种耐腐蚀材料，以适应腐蚀性介质的输送。

耐腐蚀可承受较高的工作压力，适用于高压输送场合。

高压力通过改变柱塞直径和行程长度，可实现不同流量和扬程的组合。

宽范围主要零件在油介质中工作，磨损小，寿命长。

长寿命隔膜泵选型与安装02CATALOGUE流量需求根据工艺流程和管道设计确定所需流量。

扬程要求考虑输送液体的高度和距离，以及管道阻力等因素。

•液体性质：了解液体的密度、粘度、腐蚀性等特性，选择适合的隔膜材质。

02030401注意事项避免过大或过小的选型，以免影响泵的性能和使用寿命。

考虑备用泵的配置，确保生产连续性。

了解厂家提供的售后服务和技术支持情况。

准备工作检查泵体、电机等部件是否完好无损。

清理安装场地，确保环境整洁。

0203安装步骤将泵体放置在基础上，调整水平度。

准备必要的安装工具和材料。

0101连接进出口管道，注意管道的密封性和支撑稳定性。
