JL1821S触摸芯片IC规格书（5键输出自锁）_V11数据手册DATASHEETJL1821S5键(输出自锁)触摸感应芯片IC(Rev:1.1)一、概述JL1821S触摸感应IC是为实现人体触摸界面而设计的集成电路。
可替代机械式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。
使用该芯片可以实现触摸开关控制，方案所需的外围电路简单，操作方便。
确定好灵敏度选择电容，IC就可以自动克服由于环境温度、湿度、表面杂物等造成的各种干扰，避免由于电阻、电容误差造成的按键差异。
二、特点1、高灵敏度(用户可自行调节)2、高防水性能3、待机功耗低，省电4、高抗干扰性能，近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响5、按键感应盘大小：大于3mm×3mm,根据不同面板材质跟厚度而定6、按键感应盘间距：大于2mm7、按键感应盘形状：任意形状（必须保证与面板的接触面积）8、按键感应盘材料：PCB铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的ITO层等9、面板材质：绝缘材料，如有机玻璃，普通玻璃，钢化玻璃，塑胶，木材，纸张，陶瓷，石材等10、面板厚度：0～12mm，根据不同的面板材质有所不同11、工作温度：-25℃～85℃12、工作电压：3V～5.5V13、封装类型：SOP14三、应用范围1、消费类电子2、数码产品3、家用电器4、小家电四、封装及引脚定义1、封装及引脚定义JL1821S，SOP142、引脚定义描述编号引脚定义功能描述编号引脚定义功能描述1 VDD 电源正端8 KEY5 触摸按键输入脚52 KEY1 触摸按键输入脚1 9 OUT5 输出通道53 KEY2 触摸按键输入脚2 10 OUT4 输出通道44 SEL 初始电平选择端11 OUT3 输出通道35 CAP 采样电容输入脚12 OUT2 输出通道26 KEY3 触摸按键输入脚3 13 OUT1 输出通道17 KEY4 触摸按键输入脚4 14 GND 电源负端五、应用电路图注：1、当介质材料及厚度等差异较大时，可通过调整采样电容容值来调节触摸灵敏度。
触摸芯片参数1. 引言触摸芯片是一种用于检测和处理触摸输入的集成电路。
它广泛应用于手机、平板电脑、智能家居等设备中，为用户提供了直观、灵敏的操作方式。
本文将介绍触摸芯片的参数，包括触摸分辨率、扫描速度、灵敏度等方面的内容。
2. 触摸分辨率触摸分辨率是指触摸芯片能够识别的最小触摸点的间距。
它决定了触摸屏幕能够显示的最小图像细节。
触摸分辨率通常以像素为单位表示，例如720p、1080p等。
较高的触摸分辨率能够提供更精细的触摸体验，用户可以更准确地进行操作。
3. 扫描速度扫描速度是指触摸芯片对触摸输入信号的采样速率。
它决定了触摸芯片能够实时监测触摸操作的能力。
较高的扫描速度可以提高触摸响应的速度，使用户感觉更加流畅和自然。
通常，扫描速度以每秒采样次数（Hz）表示，例如100Hz、200Hz等。
4. 灵敏度灵敏度是指触摸芯片对触摸输入信号的敏感程度。
它决定了触摸芯片能够检测到的触摸力度和触摸面积范围。
较高的灵敏度可以提供更准确的触摸反馈，用户可以更精细地控制操作。
触摸芯片的灵敏度通常以电容（Capacitance）为单位表示，例如10pF、20pF等。
5. 多点触控多点触控是指触摸芯片能够同时检测和处理多个触摸点的能力。
它使得用户可以使用多个手指进行操作，实现更复杂的手势操作，如缩放、旋转等。
触摸芯片的多点触控功能通常以支持的最大触摸点数量表示，例如2点触控、5点触控等。
6. 接口类型接口类型是指触摸芯片与主控芯片之间的通信接口。
常见的接口类型包括I2C （Inter-Integrated Circuit）、SPI（Serial Peripheral Interface）等。
不同的接口类型具有不同的传输速率和通信协议，开发者需要根据实际需求选择合适的接口类型。
7. 驱动程序触摸芯片的驱动程序是指用于控制和管理触摸芯片的软件程序。
它负责解析触摸输入信号，并将其转换为对应的操作指令。
驱动程序通常由芯片厂商提供，开发者需要根据芯片型号和操作系统选择相应的驱动程序。

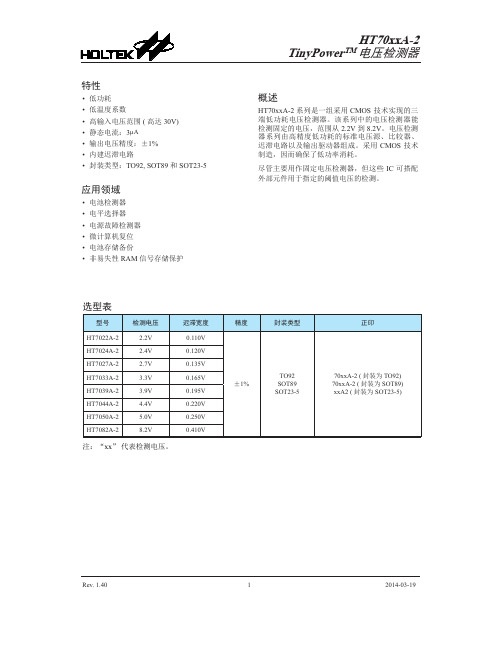

Rev. 1.4012014-03-19• 低功耗• 低温度系数• 高输入电压范围 (高达 30V)• 静态电流：3µA • 输出电压精度：±1%• 内建迟滞电路• 封装类型：TO92, SOT89 和 SOT23-5应用领域• 电池检测器• 电平选择器• 电源故障检测器• 微计算机复位• 电池存储备份• 非易失性RAM 信号存储保护概述HT70xxA-2系列是一组采用CMOS 技术实现的三端低功耗电压检测器。
该系列中的电压检测器能检测固定的电压，范围从 2.2V 到 8.2V 。
电压检测器系列由高精度低功耗的标准电压源、比较器、迟滞电路以及输出驱动器组成。
采用 CMOS 技术制造，因而确保了低功率消耗。
尽管主要用作固定电压检测器，但这些 IC 可搭配外部元件用于指定的阈值电压的检测。
选型表注：“xx ” 代表检测电压。
Rev. 1.4022014-03-19deN 沟道开漏输出（常开，低有效）输出表格和曲线图...d...引脚图电源供应电压 .............................................................................................................................V SS-0.3V ~ V SS+33V 输出电压 ...................................................................................................................................V SS-0.3V ~ V DD+0.3V 输出电流 .............................................................................................................................................................50mA功耗 ..................................................................................................................................................................200mW 储存温度范围 ............................................................................................................................................................−50°C ~ 125°C 工作环境温度 ........................................................................................................................................−40°C ~ 85°C 注：这里只强调额定功率，超过极限参数所规定的范围将对芯片造成损害，无法预期芯片在上述标示范围外的工作状态，而且若长期在标示范围外的条件下工作，可能影响芯片的可靠性。
APT7L05电容式触摸传感器数据手册1概述1.1APT7L05电容触摸传感器简述APT7L05是一款5通道多用途的电容触摸传感器，适合任何形式的触摸按键控制。
APT7L05采用直通形式，可以方便快捷地取替传统机械按键。
1.2特征◆电容触摸按键：5通道（每一通道独立工作）；◆抗干扰能力强：可抵抗5W大功率对讲机测试，有效防止水滴；◆灵敏度：适合面板厚度在5mm以内的应用。
灵敏度调节详见参考电路（本手册第10页）；◆输出模式：直通模式或锁存翻转模式可选（详见OM端口说明）；◆上电后默认输出电平高低可选（详见OL端口说明）；◆低功耗：工作电流为45uA@5V◆内置LDO：提高抗噪性能，并减少系统成本；◆工作温度：–40︒C到+85︒C；◆工作电压：2.2V到5.5V；◆封装及型号：QFN16（APT7L05NF)、SOP16（APT7L05SF)、SSOP16（APT7L05VF)。
1.3管脚分配图1-3-2APT7L05管脚分配(SOP16/SSOP16)图1-3-1APT7L05管脚分配(QFN16)1.4管脚功能说明表1-4APT7L05管脚说明管脚名称说明QFN16管脚位SOP16/ SSOP16管脚位C0外部电容:10nF(103)13K<4:0>触摸按键输入（不使用时必须悬空）2-64-8 O<4:0>对应触摸按键K<4:0>的输出7-119-13SS全局灵敏度输入控制脚,默认上拉；当接地时，灵敏度提高。
1214OL 接地时，O<4:0>默认输出高电平，当K<4:0>按下时输出低电平；悬空或接VDD时，O<4:0>默认输出低电平，当K<4:0>按下时输出高电平；1315OM 接地时为锁存翻转模式：当K<4:0>按下时，对应O<4:0>输出电平改变并保持（即使松开按键），当下一次按下时，对应O<4:0>输出电平翻转并保持（即使松开按键）；悬空接VDD时为直通模式：当K<4:0>按下时，对应O<4:0>输出电平改变，松开K<4:0>时，对应O<4:0>输出电平恢复默认状态；162V DD芯片电源脚1416 V SS芯片地1512电气特性2.1极限参数表2-1极限参数(TA=25︒C)参数标号对象范围单位电源供电电压VDD––0.3to+6.5V端口输入电压VI所有端口–0.3to VDD+0.3V端口输出电压VO所有端口–0.3to VDD+0.3V高电平输出电流IOH单个口–10mA所有口–40mA低电平输出电流IOL单个口+20（峰值）mA所有口+60（峰值）mA工作温度TA––40to+85°C储藏温度TSTG––65to+150°C 2.2直流电气特性表2-2直流电器特性（TA=–40︒C~85︒C,VDD=2.2V~5.5V）参数标号条件最小典型最大单位工作电压VDD-- 2.2 5.5V 输出高电平VOH IOH=–10mA VDD=2.2to5.5V VDD-1.0-VDD V 输出低电平VOL IOL=20mA VDD=2.2to5.5V–- 1.0V输出高电平漏电流ILOH-VOUT=VDD––1uA输出低电平漏电流ILOL-VOUT=0V–––1uA供电电流IDD1工作模式VDD=2.2to5.5V–4560uA2.3交流电气特性表2-3交流电气特性（TA=–40︒C~85︒C,VDD=2.2V~5.5V）参数符号条件最小值典型值最大值单位输入电容CIN f=1MHz;不测试的管脚接地10pF输出电容COUT I/O口电容CIO3封装尺寸APT7L05采用QFN16，SOP16及SSOP16封装。
