维修电工转正试题及答案一、知识选择题（每题1分）1. 电路中的短路是指：a.电路中存在故障b.电流绕过负载部分直接返回电源c.电流通过负载部分产生过载d.电流遭遇电阻增大2. 电工在使用电焊机时，应该戴上的个人防护用品是：a.绝缘手套b.眼镜c.耳塞d.防火服3. 电动机中，用于启动和停车的装置是：a.热继电器b.接触器c.电磁起动器d.电阻起动器4. 下列哪一种电器事故是最常见的原因导致的？a.漏电b.过载c.短路d.缺相5. 电焊机的额定电流是指什么？a.工作电流范围b.工作电压范围c.工作温度d.工作时间二、综合应用题1. 根据以下电路图，回答问题：（图略）题：a. 请标出图中的电源、负载和电路的开关。
b. 当电路的开关处于打开状态时，电流的路径是怎样的？c. 当电路的开关处于关闭状态时，电流的路径又是怎样的？d. 如果电源电压为12V，电阻R1的阻值为4Ω，电阻R2的阻值为6Ω，请计算通过电路的电流大小。
2. 一台电动机在运行过程中发生过热故障，请说明可能的原因和解决办法。
三、论述题请根据你对维修电工专业技能的理解和实际工作经验，写一篇500-1000字的论述文章，探讨以下主题：“如何保证维修电工工作的安全性和效率性”。
四、综合应用题用你所学的理论知识，结合以下场景进行判断和分析，并给出解决方案。
场景：某工地的一台电动机在工作过程中发生了过载现象，电机无法正常运行。
题：a. 请列出可能导致电机过载的原因。
b. 你会如何进行故障排除？c. 如果电机需要更换，你认为选择怎样的电机型号更加合适？d. 解决故障后，你会进行哪些维护工作以防止类似问题再次发生？试题答案：一、知识选择题1-5：b、a、c、a、a二、综合应用题1.a. 电源：图中的电源符号所示；负载：图中的电阻符号所示；电路开关：图中的开关符号所示。
b. 当电路的开关处于打开状态时，电流从电源的正极流经电路，通过电阻R1后流到电阻R2，最后回到电源的负极。
一、名称解释：１、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。
２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。
它具有相当完善的灭弧结构和足够的断流能力。
５、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。
它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。
７、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
８、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。
10 、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
11 、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
12 、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。

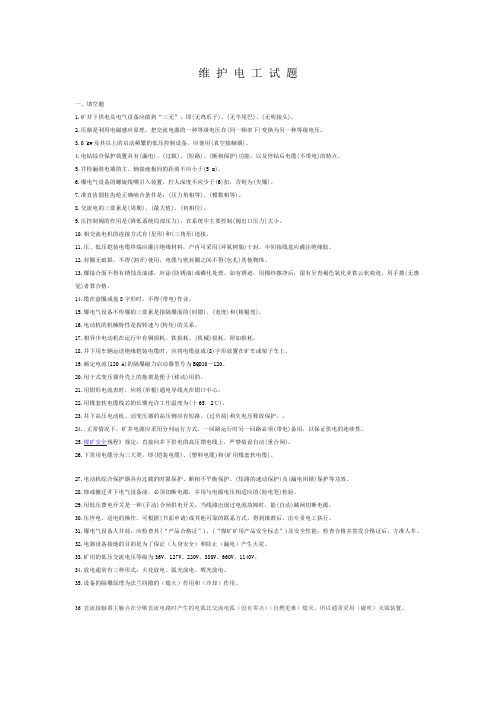

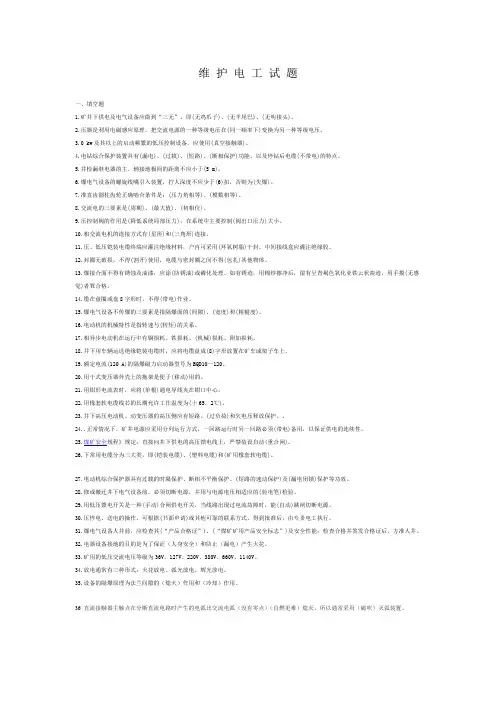

维护电工试题一、填空题1.矿井下供电及电气设备应做到“三无”，即(无鸡爪子)、(无羊尾巴)、(无明接头)。
2.压器是利用电磁感应原理，把交流电源的一种等级电压在(同一频率下)变换为另一种等级电压。
3.0 kw及其以上的启动频繁的低压控制设备，应使用(真空接触器)。
4.电钻综合保护装置具有(漏电)、(过载)、(短路)、(断相保护)功能，以及停钻后电缆(不带电)的特点。
5.井检漏继电器的主、辅接地极间的距离不应小于(5 m)。
6.爆电气设备的螺旋线嘴引入装置，拧人深度不应少于(6)扣，否则为(失爆)。
7.准直齿圆柱齿轮正确啮合条件是：(压力角相等)、(模数相等)。
8.交流电的三要素是(周期)、(最大值)、(初相位)。
9.压控制阀的作用是(降低系统局部压力)，在系统中主要控制(阀出口压力)大小。
10.相交流电机的连接方式有(星形)和(三角形)连接。
11.压、低压铠装电缆终端应灌注绝缘材料，户内可采用(环氧树脂)干封。
中间接线盒应灌注绝缘胶。
12.封圈无破损，不得(割开)使用，电缆与密封圈之间不得(包扎)其他物体。
13.爆接合面不得有锈蚀及油漆，应涂(防锈油)或磷化处理。
如有锈迹，用棉纱擦净后，留有呈青褐色氧化亚铁云状痕迹，用手摸(无感觉)者算合格。
14.缆在盘圈或盘8字形时，不得(带电)作业。
15.爆电气设备不传爆的三要素是指隔爆面的(间隙)、(宽度)和(粗糙度)。
16.电动机的机械特性是指转速与(转矩)的关系。
17.相异步电动机在运行中有铜损耗、铁损耗、(机械)损耗、附加损耗。
18.井下用车辆运送绝缘铠装电缆时，应将电缆盘成(8)字形放置在矿车或架子车上。
19.额定电流(120 A)的隔爆磁力启动器型号为BQD10—120。
20.用干式变压器外壳上的拖架是便于(移动)用的。
21.用钳形电流表时，应将(单根)通电导线夹在钳口中心。
22.用橡套软电缆线芯的长期允许工作温度为(十65．2℃)。
23.井下高压电动机、动变压器的高压侧应有短路、(过负荷)和欠电压释放保护。
维修电工中级理论考核试题题库及答案一、判断题（每题2分，共20题，满分40分）1. 维修电工在工作中，必须遵循安全第一，预防为主的原则。
（）2. 维修电工在工作中，可以单人操作电气设备。
（）3. 维修电工应定期进行身体检查，患有高血压、心脏病等疾病的人员不得从事电气工作。
（）4. 维修电工在操作电气设备时，应戴好绝缘手套，穿好绝缘鞋。
（）5. 维修电工在操作电气设备时，可以不用切断电源。
（）6. 维修电工在操作电气设备时，应按照操作规程进行，不得擅自改变设备接线方式。
（）7. 维修电工在操作电气设备时，应先检查设备是否处于停止状态。
（）8. 维修电工在操作电气设备时，应先检查设备电压是否符合要求。
（）9. 维修电工在操作电气设备时，可以不用检查设备接线是否牢固。
（）10. 维修电工在操作电气设备时，如发现异常情况，应立即停止操作，并及时报告。
（）11. 维修电工在操作电气设备时，应确保设备周围清洁、无易燃易爆物品。
（）12. 维修电工在操作电气设备时，应确保设备标志、警告标志清晰可见。
（）13. 维修电工在操作电气设备时，应确保设备防护装置完好。
（）14. 维修电工在操作电气设备时，应确保设备接地良好。
（）15. 维修电工在操作电气设备时，应确保设备绝缘性能良好。
（）16. 维修电工在操作电气设备时，如发生触电事故，应立即切断电源，并进行现场救援。
（）17. 维修电工在操作电气设备时，应定期对设备进行维护保养。
（）18. 维修电工在操作电气设备时，应熟悉设备操作规程，但不需要了解设备原理。
（）19. 维修电工在操作电气设备时，如发现设备故障，应立即进行维修。
（）20. 维修电工在操作电气设备时，应确保设备安全防护装置正常工作。
（）二、选择题（每题5分，共20题，满分100分）1. 以下哪种情况，维修电工应立即停止操作电气设备？（）A. 设备运行声音异常B. 设备电压不稳定C. 设备周围有易燃易爆物品D. 设备操作规程不明确2. 维修电工在操作电气设备前，应进行的检查不包括以下哪项？（）A. 设备电压是否符合要求B. 设备接线是否牢固C. 设备周围是否清洁D. 设备外观是否美观3. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 戴好绝缘手套，穿好绝缘鞋B. 不用戴绝缘手套，穿普通鞋C. 不用切断电源，直接操作D. 不用检查设备接线是否牢固，直接操作4. 维修电工在操作电气设备时，如发生触电事故，以下哪种做法是正确的？（）A. 立即切断电源，并进行现场救援B. 立即报告领导，但不进行现场救援C. 不用切断电源，直接进行现场救援D. 不用进行现场救援，等待专业救援人员到来5. 维修电工在操作电气设备时，应确保设备安全防护装置正常工作，以下哪种设备不需要设置安全防护装置？（）A. 电动机B. 切割机C. 钻床D. 电压表6. 以下哪种工具是维修电工操作电气设备时常用的工具？（）A. 螺丝刀B. 电压表C. 电流表D. 电笔7. 维修电工在操作电气设备时，以下哪种做法是错误的？（）A. 按照操作规程进行操作B. 擅自改变设备接线方式C. 先检查设备是否处于停止状态D. 先检查设备电压是否符合要求8. 维修电工在操作电气设备时，应确保设备接地良好，以下哪种做法是正确的？（）A. 设备接地线使用绝缘材料B. 设备接地线使用导线C. 设备接地线埋入地下D. 设备接地线固定在设备上9. 维修电工在操作电气设备时，应确保设备绝缘性能良好，以下哪种做法是正确的？（）A. 设备绝缘部分使用绝缘材料B. 设备绝缘部分使用导线C. 设备绝缘部分涂上绝缘漆D. 设备绝缘部分不用进行特殊处理10. 以下哪种情况，维修电工应定期对设备进行维护保养？（）A. 设备电压不稳定B. 设备运行声音异常C. 设备外观损坏D. 设备运行正常11. 维修电工在操作电气设备时，以下哪种做法是错误的？（）A. 戴好绝缘手套，穿好绝缘鞋B. 切断电源，再进行操作C. 检查设备接线是否牢固D. 随意改变设备接线方式12. 维修电工在操作电气设备时，如发现设备故障，以下哪种做法是正确的？（）A. 立即停止操作，并及时报告B. 继续操作，等待设备自行恢复C. 自行维修设备D. 立即报告领导，但不进行维修13. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 先启动设备，再进行检查B. 先进行检查，再启动设备C. 同时进行启动和检查D. 先启动设备，再进行维修14. 维修电工在操作电气设备时，以下哪种做法是错误的？（）A. 确保设备周围清洁B. 确保设备标志清晰可见C. 确保设备防护装置完好D. 确保设备接线随意摆放15. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 设备运行时，进行维修B. 设备停止时，进行维修C. 设备运行声音异常时，进行维修D. 设备电压不稳定时，进行维修16. 维修电工在操作电气设备时，以下哪种做法是错误的？（）A. 按照操作规程进行操作B. 擅自改变设备接线方式C. 先检查设备是否处于停止状态D. 先检查设备电压是否符合要求17. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 戴好绝缘手套，穿好绝缘鞋B. 不用戴绝缘手套，穿普通鞋C. 不用切断电源，直接操作D. 不用检查设备接线是否牢固，直接操作18. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 立即切断电源，并进行现场救援B. 立即报告领导，但不进行现场救援C. 不用切断电源，直接进行现场救援D. 不用进行现场救援，等待专业救援人员到来19. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 确保设备电压符合要求B. 确保设备接线随意摆放C. 确保设备周围有易燃易爆物品D. 确保设备防护装置损坏20. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 设备运行时，进行维修B. 设备停止时，进行维修C. 设备运行声音异常时，进行维修D. 设备电压不稳定时，进行维修三、简答题（每题10分，共5题，满分50分）1. 请简述维修电工在工作中应遵循的安全操作规程。
维修电工高级工考试试题维修电工高级工一、单项选择1. 自感电动势的方向应由( B )来确定。
A、欧姆定律B、楞次定律境C、焦耳定律D、法拉第电磁感应定律2. 互感系数是由( B )决定的。
A、电流B、线圈的匝数、几何尺寸C、线圈的电压D、线圈的电阻3. 使用SB-10型普通示波器观察信号波形时，欲使显示波形稳定，可以调节( B )旋钮。
A、聚焦B、整步增幅C、辅助聚焦D、辉度4. 示波器面板上的“聚焦”就是调节( C )的电位器旋钮。
A、控制栅极正电压B、控制栅极负电压C、第一阳极正电压D、第二阳极正电压5. 在SBT-5型同步示波器使用的过程中，希望荧光屏上波形的幅度不大于( D )厘米。
A、1B、2C、5D、86. SR-8型双踪示波器中的“DC--⊥--AC”是被测信号馈至示波器输入端耦合方式的选择开关，当此开关置于“⊥”档时，表示( A )。
A、输入端接地B、仪表应垂直放置C、输入端能通直流D、输入端能通交流7. 双踪示波器的示波管中装有( A )偏转系统。
A、一个电子枪和一套B、一个电子枪和两套C、两个电子枪和一套D、两个电子枪和两套8. 正弦波振荡器的振荡频率f取决于( D )。
A、反馈强度B、反馈元件的C、放大器的放大倍数D、选频网络的参数9. 串联型稳压电路中的调整管工作在( A )状态。
A、放大B、截止C、饱和D、任意10. 在或非门RS触发器中，当R=S=1时，触发器状态( D )。
A、置1B、置0C、不变D、不定11. 多谐振荡器( D )。
A、有一个稳态B、有两个稳态C、没有稳态，有一个暂稳态D、没有稳态，有两个暂稳态12. 寄存器主要由( D )组成。
A、触发器B、门电路C、多谐振荡器D、触发器和门电路13. 最常用的显示器件是( B )数码显示器。
A、五段B、七段C、九段D、十一段14. 在并联谐振式晶闸管逆变器中，为求得较高的功率因数和效率，应使晶闸管触发脉冲的频率( C )负载电路的谐振频率。
维修电工中级理论考核试题含答案一、是非题1 、高压隔离开关当动闸刀与静触头分断时，产生的电弧是靠压缩空气把电弧吹长熄灭的。
（）2 、高压负荷开关可以断开和关合电路负荷电流和短路电流。
（）3 、高压六氟化硫断路器的动作快，断中距离大，允许连续开断次数较多。
（）4 、高压断路器不仅能通、断正常的负荷电流，而且能通、断一定的短路电流。
5 、当电力变压器的储油柜或防爆管发生喷油时，应立即组织专人监视其情况的变化。
6 、电力变压器绕组的绝缘电阻，一般不低于出厂试验值的25% ，吸收比大于1.3 。
（）7 、避雷针实际是引雷针，将高压云层的雷电引入大地，使建筑物、配电设备避免雷击。
（）8 、10kV 的供电系统当发生一相接地时，由于电压较高，接地电流会很大，可达几百安培。
（）9 、35kV 的供电系统电源中性点是经消弧线圈接地的运行方式，所以当发生单相接地时，不接地的两相对地电压仍保持为相电压。
（）10 、10kV 供电系统电源采用中性点不接地的运行方式，目的是当发生单相接地时可继续运行。
（）11 、为避免保护零线（PE 线）断线，在保护零线上不许设任何开关和熔断器。
（）12 、两根垂直埋设接地极联在一起的总接地电阻，极间距离近的比极间距离远的为小。
（）13 、只要是埋在地下的铁管，都可以作自然接地体。
（）14 、测量接地电阻应在土壤干燥季节和停电的条件下进行，当土壤含水量较大时，测量的接地电阻值应乘以小于1 的季节系数。
15 、工频交流耐压试验是确定电气设备能否投入运行的参考条件。
（）16 、测量绝缘电阻的吸收比，可以用15s （分子）和60s （分母）的绝缘电阻的比值来判断绝缘的状况。
（）17 、双臂电桥用于测量1~10 6 Ω的直流电阻。
（）18 、测量电气设备的绝缘电阻，是检查电气设备的绝缘状态，判断其可否投入或继续运行的唯一有效方法。
（）19 、基本安全用具可在高压带电设备上进行工作或操作。
20 、35kV 电压指示器（验电器）可以在10kV 电压等级的线路或设备上验电使用。
温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.负载中电压的实际方向与电流方向( )。
A.一致B.相反C.相同或相反D.相对应答案:A2. 母线接头处的接触电阻不应大于相同长度母线电阻值的( )倍。
A.0.5B. 1C. 1.2D. 1.5答案:C3. 交流电循环变化一周所需时间称为周期，用符号( )表达。
A.RB. CC.TD.L答案:C4. 电压负反馈自动调速线路中的被调量是( )A.转速B.电动机端电压C.电枢电压D.电枢电流答案:B5. 链式配线适用于相距较近，且不太重要的小容量负荷场所，但链接独立负荷不宜超过( )个。
A.2～3B.3～4C.4～5D.5～6答案:B6. 几个电阻的两端分别接在一起，每个电阻两端承受同一电压，这种电阻连接方法称为电阻的( ).A.串联;B.并联;C.串并联;D.级联.答案:B7. 为避免设备损坏，运行中的电压互感器，二次侧不得( )。
A.断路C.短路答案:C8. 以下那种现象发出的热量最高.最危险( )。
A.过载B.电弧C.接触不良D.铁芯发热答案:B9. 三极管超过( )时，必定会损坏。
A..集电极最大允许电流IC.mB.管子的电流放大倍数βC.集电极最大允许耗散功率PC.m答案:C10. 三相笼形异步电动机的启动方式有两类,既在额定电压下的直接启动和( )启动。
A.转子串电阻B.转子串频敏C.降低启动电压答案:C11. 电力系统额定频率为50hz，电网容量3000mw以下，频率允许偏差为( )。
A.±0.5hzB.±0.3hzC.±0.2hzD.±0.4hz答案:A12. 从制造角度考虑,低压电器是指在交流50Hz.额定电压( )V或直流额定电压1500V 及以下电气设备。
A.800B.400C.1000答案:C13. 高压电气设备的电压等级是指( )A.设备的额定电压B.设备的最高电压C.设备的最低电压D.设备的平均电压答案:A14. 3~10KV架空线路导线与建筑物的垂直距离在最大计算弧垂情况下不应小于( )m。
高压电工（运行）理论考试题与答案1、FLN36-12负荷开关兼有接地、通断负荷和( )三种功能。
A、故障切除B、过压保护C、隔离电源答案：C2、10kV配电变压器容量用( )表示。
A、kWB、kVAC、MVAD、VA答案：B3、运行中的电流互感器出现放电声音与互感器( )有关。
A、满载运行B、二次短路C、空载运行D、绝缘老化答案：D4、倒闸操作前，应首先根据操作票顺序在( )进行核对性操作。
A、操作现场B、设备处C、模拟图版处答案：C5、( )是检查变压器绝缘状态简便而通用的方法。
A、测量泄漏电流B、交流耐压试验C、测量绝缘电阻和吸收比答案：C6、JN15-12∕31.5是10kV户内( )的型号。
A、隔离开关B、负荷开关C、接地开关D、真空开关答案：C7、故障脱离式氧化锌避雷器，当出现自身故障时( )。
A、脱离装置不动作B、脱离装置爆炸C、脱离装置动作甩开答案：C8、高压侧采用隔离开关－断路器的变电所主接线，高压断路器都配有( )装置。
A、熔丝保护B、温差保护C、方向保护D、继电保护答案：D9、反时限过电流保护的动作时间与故障电流的大小( )。
A、成正比B、成反比C、无关答案：B10、在变配电室内停电检修，临时接地线应由( )挂、拆。
A、施工人员B、试验人员C、检修人员D、值班员答案：D11、配电网按电压等级分，有高压配电网、( )和低压配电网。
A、35kV配电网B、220∕380V配电网C、中压配电网答案：C12、从业人员有对本单位安全生产工作中存在的问题，提出( )的权力。
A、建议、批评、控告B、揭发、检举、投诉C、批评、检举、控告D、投诉、检举、建议答案：C13、阀型避雷器由火花间隙和阀片电阻( )组成。
A、并联C、串并联D、焊接答案：B14、第一种工作票应在检修工作的( )交给值班员。
A、前一日B、前两日C、前三日D、前一周答案：A15、当保护电压互感器的高压熔断器发生熔丝熔断时，以下( )的处理方法正确。

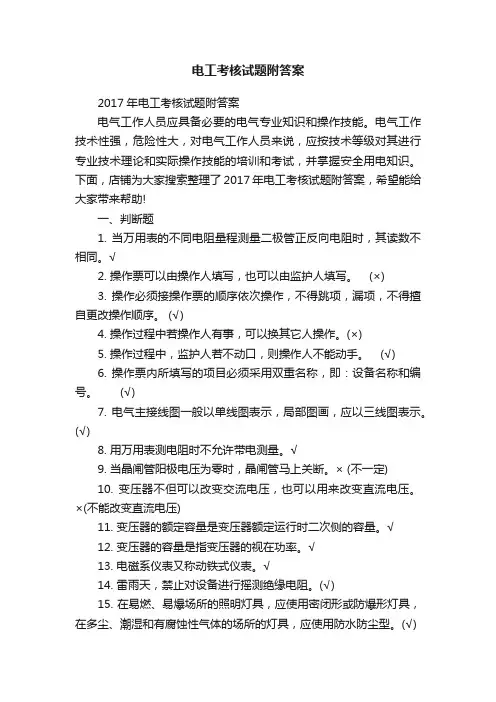

电工考核试题附答案2017年电工考核试题附答案电气工作人员应具备必要的电气专业知识和操作技能。
电气工作技术性强，危险性大，对电气工作人员来说，应按技术等级对其进行专业技术理论和实际操作技能的培训和考试，并掌握安全用电知识。
下面，店铺为大家搜索整理了2017年电工考核试题附答案，希望能给大家带来帮助!一、判断题1. 当万用表的不同电阻量程测量二极管正反向电阻时，其读数不相同。
√2. 操作票可以由操作人填写，也可以由监护人填写。
(×)3. 操作必须接操作票的顺序依次操作，不得跳项，漏项，不得擅自更改操作顺序。
(√)4. 操作过程中若操作人有事，可以换其它人操作。
(×)5. 操作过程中，监护人若不动口，则操作人不能动手。
(√)6. 操作票内所填写的项目必须采用双重名称，即：设备名称和编号。
(√)7. 电气主接线图一般以单线图表示，局部图画，应以三线图表示。
(√)8. 用万用表测电阻时不允许带电测量。
√9. 当晶闸管阳极电压为零时，晶闸管马上关断。
× (不一定)10. 变压器不但可以改变交流电压，也可以用来改变直流电压。
×(不能改变直流电压)11. 变压器的额定容量是变压器额定运行时二次侧的容量。
√12. 变压器的容量是指变压器的视在功率。
√13. 电磁系仪表又称动铁式仪表。
√14. 雷雨天，禁止对设备进行摇测绝缘电阻。
(√)15. 在易燃、易爆场所的照明灯具，应使用密闭形或防爆形灯具，在多尘、潮湿和有腐蚀性气体的场所的灯具，应使用防水防尘型。
(√)(√) 16. 多尘、潮湿的场所或户外场所的照明开关，应选用瓷质防水拉线开关。
(×) 17. 电源线接在插座上或接在插头上是一样的。
18. 电动机起动时的动稳定和热稳定条件体现在制造厂规定的电动机允许起动条件(直接或降压)和连续起动次数上。
(√)(×) 19. 异步电动机采用 Y- Δ降压起动时，定子绕组先按Δ联结，后改换成 Y 联结运行。
试题1、PLC控制电机自动正反转的设计、安装与调试考试时间：150分钟考核方式：实操＋笔试本题分值：40分具体考核要点：PLC控制电机自动正反转的设计、安装与调试（1）任务：当按下起动按钮，KM1线圈通电，电机正转；经过5s延时,KM1线圈断电，同时KM2线圈通电，电动机反转；再经过3s延时,KM2线圈断电，KM1线圈通电。
这样反复10次后电机停止运行。
（2）要求：a) 工作方式设置为自动循环。
b) 有必要的电气保护和联锁。
笔试部分：（1）正确识读给定的电路图；写出下列图形文字符号的名称。
QS（断路器/开关）；FU1（熔断器）；KM1（线圈）。
（2）正确使用工具；简述剥线钳使用注意事项。
答：（3）正确使用仪表；简述指针式万用表测二极管的方法。
答:（4）安全文明生产，回答何为安全电压？答：操作部分：（5）电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC控制I/O口（输入/输出）接线图。
（6）安装与接线：按照电气安装规范①将熔断器、接触器、继电器、PLC装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。
②按PLC控制I/O口（输入/输出）接线图在配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要垂直进行线槽，导线要有端子标号，引出端要用接线端头。
（7）正确地将所编程序输入PLC，按照被控设备的动作要求进行模拟操作调试，达到设计要求。
（8）通电试验：通电前正确使用电工工具及万用表，进行仔细检查。
笔答部分答题纸1、PLC接线图2、PLC梯形图试题2、交流变频调速装置装调考试时间：60分钟考核方式：实操＋笔试本题分值：30分具体考核要点：三相交流异步电动机变频器控制装调某刨床工作台电动机由变频器拖动，按图所示速度实现程序控制。
15HZ 50HZ前进20HZ停止后退50HZ5s15s7s6s12s图 2.1.2-2 工作台程序控制速度图实现刨床工作台的多段速控制。
运行维护电工考核题《安规》、《两票》一、填空题：（每空1分，共70分）1、作业人员对本规程应（每年考试一次），因故间断电气工作连续（三个月）以上者，应重新学习本规程，并经（考试合格）后，方可恢复工作。
2、电气设备电压等级在（1000）V及以上者称为高压电气设备；电气设备电压等级（1000）V及以下者称为高压电气设备。
3、所谓运用中的电气设备，系指（全部带有电压）、（一部分带有电压）、或（一经操作即带有电压）的电气设备。
4、无论高压设备是否带电，工作人员不得（单独移开）或（越过遮拦）进行工作；若有必要移开遮拦，应（监护人在场），并符合规程中的安全距离。
5 设备不停电时的安全距离：电压等级（） 10 110 220安全距离（M）０.７１.５３.０6、雷雨天气，需要巡视室外高压设备时，应（穿绝缘靴），并不得靠近（避雷针）和（避雷器）。
7、一张工作票中，（工作票签发人）、（工作票负责人）、和（工作票许可人）三者不得互相兼任，（工作票负责人）可以填写工作票。
8、倒闸操作应根据（值班调度员）或（运行值班负责人）的指令，受令人（复诵无误）后执行。
发令指令应（准确）、（清晰），使用规范的（调度术语）和（设备双重名称），即（设备名称和编号），发令人和受令人应先（互报单位和姓名），操作人员应了解（操作目的）和（操作顺序），对指令有疑问时应（向发令人询问清楚无误）后执行。
9、倒闸操作由（操作人员）填写（操作票），每张操作票只能填写（一个）操作任务，操作票应填写设备的（双重名称）。
10、停电拉闸操作应按照（断路器）――（负荷侧隔离开关）――（电源侧隔离开关）的顺序依次进行，送电合闸操作应按与上述（相反）的顺序进行，严禁（带负荷拉合隔离开关）。
11、电气设备操作后的位置检查应以设备实际位置为准，无法看到实际位置时，可通过设备（机械位置指示）、（电气指示）、（仪表）及（遥测、遥信信号）的变化，且至少应有（两个）及以上指示已同时发生对应变化，才能确认该设备已操作到位。
12、验电时，应使用（相应电压等级）而且（合格）的接触式验电器。
验电前，应先（在有电设备上进行试验）确证验电器良好。
一三、装设接地线应先接（接地端）后接（导体端），接地线应（接触良好），连接应（可靠），拆接地线的顺序（于此相反）。
14、保证安全的组织措施有：（工作票制度）、（工作许可制度）、（工作监护制度）和（工作间断、转移和终结制度）；保证安全的技术措施有：（停电）、（验电）、（接地）、和（悬挂标示牌和装设遮拦）。
一五、运行中的高压设备其中性点应视为（带电体）。
16、高压设备发生接地时，室内不得靠近故障点（４m）以内，室外不得靠近故障点（8m）以内。
进入上述范围人员应（穿绝缘靴），接触设备外壳和架构时应（戴绝缘手套）。
17、一经合闸即可送电到施工设备的开关和刀闸操作把手上应悬挂（禁止合闸，有人工作）标示牌，施工地点临近带电设备的遮拦上应悬挂（止步，高压危险）标示牌。
二、简答题：（每题4分，共20分）1、在什么情况下，可以不填写操作票进行倒闸操作？１）事故应急处理２）拉合断路器（开关）的单一操作３）拉开或拆除全站唯一的一组接地刀闸或接地线2、当回路中未装设开关时，允许用刀闸进行哪些操作？１、拉合故障和避雷器２、拉合主变中性点接地刀闸３、拉合励磁电流不超过２A的无故障空载变压器和电容电流不超过５A的无故障空载线路４、拉合电压在１０及以下，电流小于10A的环路均衡电流５、拉合无故障的母线或直接连接在母线上的电容电流６、用屋外三联刀闸拉合电压在10及以下，电流在一五A以下的负荷７、与开关并联的旁路刀闸，当开关在合闸位置时，可拉合该开关的旁路电流，但在操作前将该开关的控制回路保险取下3、单电源线路停送电的操作顺序？１、停电操作顺序必须按住拉开开关，负荷侧刀闸，母线侧刀闸的顺序依次进行操作，送电顺序于此相反２、操作刀闸前，必须检查开关确在分闸位置，在合开关送电前必须检查刀闸在合闸位置，严防带负荷拉合刀闸4、变压器停送电的操作顺序？１、单电源变压器，停电时应先断开负荷侧开关，再断开电源侧开关，最后按相同顺序拉开各侧刀闸（先拉开负荷侧，再拉开电源侧），送电操作顺序与此相反２、双电源或三电源变压器１）一般情况下，停电时先断开低压侧开关，再断开中压侧开关，最后断开高压侧开关，最后拉开各侧刀闸，送电操作顺序与此相反２）特殊情况下，变压器停送电的操作顺序还必须考虑保护的配置和潮流分布情况5、紧急救护的基本原则是什么？在现场采取积极措施，保护伤员的生命，减轻伤情，减少痛苦，并根据伤情需要，迅速与医疗急救中心联系救治，急救成功的标志是动作快，操作正确，任何拖延和操作错误都会导致伤员伤情加重或死亡三、论述题：（每题5分，共10分）1、简述电气倒闸操作的执行程序。
１、发布和接受操作任务２、填写操作票３、审核操作票４、操作执行命令的发布和接受５、模拟操作６、正式操作７、复查设备８、汇报操作，并加盖“已执行”章９、做好相关记录2、线路作业时，变电站的安全措施。
线路的停送电均应按住值班调度员或线路工作许可人的指令执行。
停电时，应先将线路可能来电的所有断路器、线路隔离开关、母线隔离开关全部拉开，手车开关应拉至试验或检修位置，验明确无电压后，在线路上所有可以来电的各端装设接地线或合上接地刀闸。
在线路断路器和隔离开关操作把手上均应悬挂“禁止合闸，线路有人工作”的指示牌，在显示屏上断路器和隔离开关的操作处均应设置“禁止合闸，线路有人工作”的标记《现场运行规程》一、填空题：1、本站主变的型号为（10―一五0000/220 ）、接线组别（，0，D11 ）、额定电压（（220 ±8×1.25 ％）/121/10.5 ）、额定电流（ 393.6/7一五.7/4123.9 ）、额定容量（一五0000/一五0000/75000 ）、冷却方式（）2、220断路器的额定电压为（ 252），额定电流为（4000A ），额定、报警、闭锁气压分别为（ 0.5，0.45，0.43 ）。
3、110断路器的额定电压为（ 145 ），额定电流为（3一五0A），额定、报警、闭锁气压分别为（ 0.6，0.52，0.5 ）。
10断路器的额定电压为（10 ），额定电流为（1250A ）。
4、本站主变装有德国有载调压开关，共有（ 17 ）个档，其中（ 9a,9c ）为过渡接头，（ 9b ）为起始接头。
5、有载调压装置的调压操作应严格按照（调度下达的曲线）进行，每次调节尽可能把电压控制在最佳水平，每次只允许调整（一）个分头。
正常情况下，调压操作应使用（电动）机构，当电压不满足要求时，两次调整应（有一定时间间隔）。
操作时应注意监视（电压表，电流表，分接头位置）及（电压变化情况），并（记录）。
6、运行中的有载调压开关瓦斯保护应投（跳闸）位置，在（过负荷）或（系统有短路故障）时严禁进行调压操作。
7、主变冷却系统由（26组风扇）、（26组片扇）、（四组潜油泵）和（―2型散热器控制箱）组成。
8、当运行中的变压器(顶层油温）或（负荷达到规定值）时，能使冷却系统自动投入。
9、如对主变进行停送电操作时，必须（合上 110、220中性点地刀），并（投入相应零序保护）。
10、4、1＃主变零序保护和间隙保护可（短时同时投入），但不得（同时退出）。
11、当断路器的遮断容量达到设计容量时，应对断路器进行（检修）。
12、我站电动操作的隔离开关，正常运行时，其操作电源小开关应（拉开），操作前（合上），操作后立即（拉开）。
一三、隔离开关一般应在主控室进行操作，当远控电气操作失灵时，可在现场就地进行电动或手动操作，但必须征得（站长和技术负责人）的许可，并在（现场有监护）的情况下才能进行。
14、隔离开关、接地刀闸和断路器之间安装有防止误操作的（电磁、电气机械闭锁装置），倒闸操作时，一定要按顺序进行。
如果闭锁装置失灵或隔离开关和接地刀闸不能正常操作时，必须严格按闭锁要求的条件检查相应的（断路器和隔离开关）位置状态，只有核对无误后，征得站长或主管负责人的许可，方能（解除闭锁）进行操作。
一五、装有接地刀闸的隔离开关，必须在（隔离开关完全分闸）后方可合上接地刀闸，反之当（接地刀闸完全分闸）后，方可进行隔离开关的合闸操作，操作必须到位。
16、如发生带负荷拉错隔离开关，在刀片刚离开刀口时发现弧光应立即（合上）。
已拉开时，不准再（合上），防止造成（带负荷合刀闸），并将情况及时汇报上级。
若隔离开关合不到位、三相不同期时，应（拉开重合）。
17、直流系统是变电站（保护、控制、信号回路）的电源。
直流系统发生严重故障，将会打乱变电站的整个正常运行秩序，造成各回路的严重紊乱，因此，保证直流系统的正常工作状态是十分重要的。
一八、直流系统一点接地对全变电站的运行虽不会立即引起不良后果，但必须及时处理。
如果发展成两点接地，则会形成严重的危害，可能造成（断路器误动或拒动），及（控制回路熔断器熔断）。
因为直流系统关系到整个变电站及电力系统的安全运行，所以应及时汇报调度。
19、直流采用辐射状布线，两台充电机各自带一半负荷，正常工作时禁止（在任何地方合环），当一台充电机或一组蓄电池故障退出运行时，可（短时并列）。
20、对于不太重要的直流负荷及不能转移的分路，利用（瞬停法）查该分路所带回路中有无接地；对于较重要的直流负荷，用（转移负荷法）查该分路所带回路有无接地故障。
1、变压器正常巡视检查项目。
检查并记录运行中的变压器的游温,和环境温度,计算温升,负荷,电压,检查最高油温的指示情况2,监视油枕的油位无异常,监视运行温度是否超过极限,3,设备有无异常声音和震动,4,检查无漏油现象,5,检查硅胶颜色变化程度,油封杯的油位,油色是否正常,6,检查高中低以及中性点套管的油位,7,检查有无漏油现象,8,检查瓷陶管有无破损,放电9,检查灰尘污染,10,检查冷却器运行是否正常,瓦斯继电器有无漏油的异常现象,内部有无气体.检查中性点有无松动过热现象.2、变压器紧急停用原则。
1、变压器声响明显增大，很不正常，内部有爆裂声２、严重漏油或喷油，使油面下降刀低于油位计的指示限度３、套管有严重的破损和放电现象４、变压器冒烟着火５、当发生危及变压器安全的故障，而变压器的有关保护装置或断路器拒动时，值班人员应立即将变压器停用６、变压器无保护运行７、当变压器附近的设备着火、爆炸或发生其他情况，对变压器构成严重威胁时，值班人员应立即将变压器停运８、若温度升高的原因是由于冷却系统的故障，且在运行中无法修理者，应将变压器停运修理。
在正常负载和冷却条件下，变压器温度不正常并不断上升，且经检查证明温度指示正确，则认为变压器已发生内部故障，应立即将变压器紧急停运3、变压器后备保护动作的原因。
