微处理器体系与结构

什么是微处理器,由几部分组成
微处理器是微型计算机的核心部分，又称为中央处理器(简称CPU)。

微处理器主要由控制器和运算器两部分组成（还有一些支撑电路），用以完成指令的解释与执行。

微处理器由算术逻辑单元（ALU，Arithmetic Logical Unit）、累加器和通用寄存器组、程序计数器（也叫指令指标器）、时序和控制逻辑部件、数据与地址锁存器/缓冲器、内部总线组成。

其中运算器和控制器是其主要组成部分。

逻辑部件：
英文Logic components；运算逻辑部件。

可以执行定点或浮点算术运算操作、移位操作以及逻辑操作，也可执行地址运算和转换。

寄存器部件：
寄存器部件，包括寄存器、专用寄存器和控制寄存器。

通用寄存器又可分定点数和浮点数两类，用来保存指令执行过程中临时存放的寄存器操作数和中间（或最终）的操作结果。

通用寄存器是中央处理器的重要部件之一。

控制部件：
英文Control unit；控制部件，主要是负责对指令译码，并且发出为完成每条指令所要执行的各个操作的控制信号。

其结构有两种：一种是以微存储为核心的微程序控制方式；一种是以逻辑硬布线结构为主的控制方式。

微存储中保持微码，每一个微码对应于一个最基本的微操作，又称微指令；各条指令是由不同序列的微码组成，这种微码序列构成微程序。

中央处理器在对指令译码以后，即发出一定时序的控制信号，按给定序列的顺序以微周期为节拍执行由这些微码确定的若干个微操作，即可完成某条指令的执行。

简单指令是由（3～5）个微操作组成，复杂指令则要由几十个微操作甚至几百个微操作组成。

第一章习题解答1.1 什么是程序存储式计算机？程序存储式计算机指采用存储程序原理工作的计算机。

存储程序原理又称“冯·诺依曼原理”，其核心思想包括：●程序由指令组成，并和数据一起存放在存储器中；●计算机启动后，能自动地按照程序指令的逻辑顺序逐条把指令从存储器中读出来，自动完成由程序所描述的处理工作。

1.2 通用计算机的几个主要部件是什么？●主机（CPU、主板、内存）；●外设（硬盘/光驱、显示器/显卡、键盘/鼠标、声卡/音箱）；1.3 以集成电路级别而言，计算机系统的三个主要组成部分是什么？中央处理器、存储器芯片、总线接口芯片1.4 阐述摩尔定律。

每18个月，芯片的晶体管密度提高一倍，运算性能提高一倍，而价格下降一半。

1.5 讨论：摩尔定律有什么限制，可以使用哪些方式克服这些限制？摩尔定律还会持续多久？在摩尔定律之后电路将如何演化？摩尔定律不能逾越的四个鸿沟：基本大小的限制、散热、电流泄露、热噪。

具体问题如：晶体管体积继续缩小的物理极限，高主频导致的高温……解决办法：采用纳米材料、变相材料等取代硅、光学互联、3D、加速器技术、多内核……（为了降低功耗与制造成本，深度集成仍是目前半导体行业努力的方向，但这不可能永无止，因为工艺再先进也不可能将半导体做的比原子更小。

用作绝缘材料的二氧化硅，已逼近极限，如继续缩小将导致漏电、散热等物理瓶颈，数量集成趋势终有终结的一天。

一旦芯片上线条宽度达到纳米数量级时，相当于只有几个分子的大小，这种情况下材料的物理、化学性能将发生质的变化，致使采用现行工艺的半导体器件不能正常工作，摩尔定律也就要走到它的尽头了。

业界专家预计，芯片性能的增长速度将在今后几年趋缓，一般认为摩尔定律能再适用10年左右，其制约的因素一是技术，二是经济。

）1.6 试以实例说明计算机系统结构、计算机组成与计算机实现之间的相互关系与相互影响。

计算机系统结构主要是指程序员关心的计算机概念结构与功能特性，而计算机组成原理则偏重从硬件角度关注物理机器的组织，更底层的器件技术和微组装技术则称为计算机实现。

“微处理器系统结构与嵌入式系统设计”第一章习题解答1.2 以集成电路级别而言，计算机系统的三个主要组成部分是什么？中央处理器、存储器芯片、总线接口芯片1.3 阐述摩尔定律。

每18个月，芯片的晶体管密度提高一倍，运算性能提高一倍，而价格下降一半。

1.5 什么是SoC？什么是IP核，它有哪几种实现形式？SoC：系统级芯片、片上系统、系统芯片、系统集成芯片或系统芯片集等，从应用开发角度出发，其主要含义是指单芯片上集成微电子应用产品所需的所有功能系统。

IP核：满足特定的规范和要求，并且能够在设计中反复进行复用的功能模块。

它有软核、硬核和固核三种实现形式。

1.8 什么是嵌入式系统？嵌入式系统的主要特点有哪些？概念：以应用为中心，以计算机技术为基础，软硬件可裁剪，适应应用系统对功能、可靠性、成本、体积和功耗的严格要求的专用计算机系统，即“嵌入到应用对象体系中的专用计算机系统”。

特点：1、嵌入式系统通常是面向特定应用的。

2、嵌入式系统式将先进的计算机技术、半导体技术和电子技术与各个行业的具体应用相结合的产物。

3、嵌入式系统的硬件和软件都必须高效率地设计，量体裁衣、去除冗余，力争在同样的硅片面积上实现更高的性能。

4、嵌入式处理器的应用软件是实现嵌入式系统功能的关键，对嵌入式处理器系统软件和应用软件的要求也和通用计算机有以下不同点。

①软件要求固体化，大多数嵌入式系统的软件固化在只读存储器中；②要求高质量、高可靠性的软件代码；③许多应用中要求系统软件具有实时处理能力。

5、嵌入式系统和具体应用有机的结合在一起，它的升级换代也是和具体产品同步进行的，因此嵌入式系统产品一旦进入市场，就具有较长的生命周期。

6、嵌入式系统本身不具备自开发能力，设计完成以后用户通常也不能对其中的程序功能进行修改，必须有一套开发工具和环境才能进行开发。

第二章习题答案2.2 完成下列逻辑运算（1）101+1.01 = 110.01（2）1010.001-10.1 = 111.101（3）-1011.0110 1-1.1001 = -1100.1111 1（4）10.1101-1.1001 = 1.01（5）110011/11 = 10001（6）(-101.01)/(-0.1) = 1010.12.3 完成下列逻辑运算（1）1011 0101∨1111 0000 = 1111 0101（2）1101 0001∧1010 1011 = 1000 0001（3）1010 1011⊕0001 1100 = 1011 01112.4 选择题（1）下列无符号数中最小的数是( A )。

《微处理器系统结构与嵌入式系统设计》课程教案第一章：微处理器概述1.1 微处理器的定义与发展历程1.2 微处理器的组成与工作原理1.3 微处理器的性能指标1.4 嵌入式系统与微处理器的关系第二章：微处理器指令系统2.1 指令系统的基本概念2.2 常见的指令类型及其功能2.3 指令的寻址方式2.4 指令执行过程第三章：微处理器存储系统3.1 存储器的分类与特点3.2 内存管理单元（MMU）3.3 存储器层次结构与缓存技术3.4 存储系统的性能优化第四章：微处理器输入/输出系统4.1 I/O 接口的基本概念与分类4.2 常见的I/O 接口技术4.3 直接内存访问（DMA）4.4 interrupt 与事件处理第五章：嵌入式系统设计概述5.1 嵌入式系统的设计流程5.2 嵌入式处理器选型与评估5.3 嵌入式系统硬件设计5.4 嵌入式系统软件设计第六章：嵌入式处理器架构与特性6.1 嵌入式处理器的基本架构6.2 嵌入式处理器的分类与特性6.3 嵌入式处理器的发展趋势6.4 嵌入式处理器选型considerations 第七章：数字逻辑设计基础7.1 数字逻辑电路的基本概念7.2 逻辑门与逻辑函数7.3 组合逻辑电路与触发器7.4 微处理器内部的数字逻辑设计第八章：微处理器系统设计与验证8.1 微处理器系统设计流程8.2 硬件描述语言（HDL）与数字逻辑设计8.3 微处理器系统仿真与验证8.4 设计实例与分析第九章：嵌入式系统软件开发9.1 嵌入式软件的基本概念9.2 嵌入式操作系统与中间件9.3 嵌入式软件开发工具与环境9.4 嵌入式软件编程实践第十章：嵌入式系统应用案例分析10.1 嵌入式系统在工业控制中的应用10.2 嵌入式系统在消费电子中的应用10.3 嵌入式系统在医疗设备中的应用10.4 嵌入式系统在其他领域的应用案例分析第十一章：嵌入式系统与物联网11.1 物联网基本概念与架构11.2 嵌入式系统在物联网中的应用11.3 物联网设备的硬件与软件设计11.4 物联网安全与隐私保护第十二章：实时操作系统（RTOS）12.1 实时操作系统的基本概念12.2 RTOS的核心组件与特性12.3 常见的实时操作系统及其比较12.4 实时操作系统在嵌入式系统中的应用第十三章：嵌入式系统功耗管理13.1 嵌入式系统功耗概述13.2 低功耗设计技术13.3 动态电压与频率调整（DVFS）13.4 嵌入式系统的电源管理方案第十四章：嵌入式系统可靠性设计14.1 嵌入式系统可靠性概述14.2 故障模型与故障分析14.3 冗余设计技术与容错策略14.4 嵌入式系统可靠性评估与测试第十五章：现代嵌入式系统设计实践15.1 现代嵌入式系统设计挑战15.2 多核处理器与并行处理15.3 系统级芯片（SoC）设计与集成15.4 嵌入式系统设计的未来趋势重点和难点解析第一章：微处理器概述重点：微处理器的定义、发展历程、组成、工作原理、性能指标。

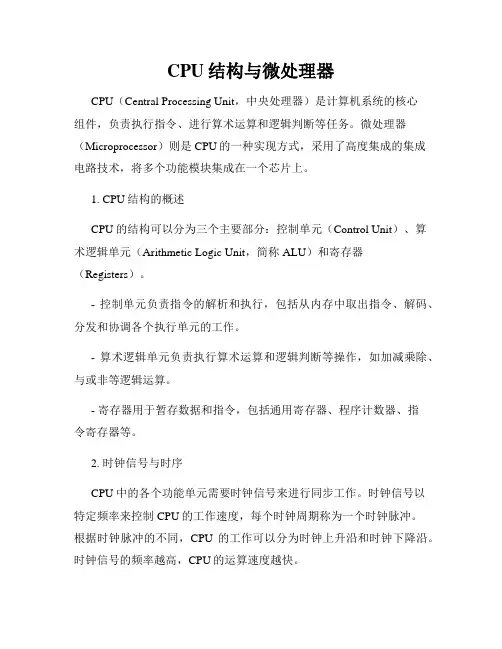

CPU结构与微处理器CPU（Central Processing Unit，中央处理器）是计算机系统的核心组件，负责执行指令、进行算术运算和逻辑判断等任务。

微处理器（Microprocessor）则是CPU的一种实现方式，采用了高度集成的集成电路技术，将多个功能模块集成在一个芯片上。

1. CPU结构的概述CPU的结构可以分为三个主要部分：控制单元（Control Unit）、算术逻辑单元（Arithmetic Logic Unit，简称ALU）和寄存器（Registers）。

- 控制单元负责指令的解析和执行，包括从内存中取出指令、解码、分发和协调各个执行单元的工作。

- 算术逻辑单元负责执行算术运算和逻辑判断等操作，如加减乘除、与或非等逻辑运算。

- 寄存器用于暂存数据和指令，包括通用寄存器、程序计数器、指令寄存器等。

2. 时钟信号与时序CPU中的各个功能单元需要时钟信号来进行同步工作。

时钟信号以特定频率来控制CPU的工作速度，每个时钟周期称为一个时钟脉冲。

根据时钟脉冲的不同，CPU的工作可以分为时钟上升沿和时钟下降沿。

时钟信号的频率越高，CPU的运算速度越快。

3. 微处理器的发展历程微处理器的发展经历了几个重要的阶段：- 早期微处理器：Intel 4004是世界上第一个商用微处理器，诞生于1971年。

它的出现标志着微处理器时代的开始，虽然功能有限，但为后来的微处理器奠定了基础。

- x86架构的崛起：Intel 8086是第一款x86架构的微处理器，是个人电脑发展的重要里程碑。

8086的32位扩展版本80286、80386和80486也逐渐推出，提升了计算机性能。

- 高性能处理器的出现：随着技术进步，处理器性能大幅提升。

英特尔的Pentium、Core系列以及AMD的Athlon、Ryzen等处理器，逐渐推动着计算机性能的提升。

- 多核处理器的时代：为了应对多核心、多任务的需求，多核处理器逐渐成为主流。

微处理器是计算机系统中的核心组件，它负责执行指令、控制数据流和协调各个硬件部件的操作。

微处理器的基本硬件结构通常包括以下几个主要组成部分：控制单元（Control Unit）：控制单元是微处理器的核心，负责解析和执行指令。

它包括指令寄存器、程序计数器和指令解码器等关键部件，用于从存储器中获取指令、解码指令内容，并发出相应的控制信号来执行指令。

算术逻辑单元（Arithmetic Logic Unit, ALU）：ALU 是执行算术和逻辑运算的部分。

它可以执行诸如加法、减法、乘法、逻辑与、逻辑或等基本运算，并根据控制单元的指令来进行运算操作。

寄存器（Registers）：寄存器是用于存储数据和指令的临时存储器。

微处理器通常包括多个寄存器，如通用寄存器、程序计数器、指令寄存器、状态寄存器等。

寄存器提供了快速的存储和访问，用于存储和处理数据。

数据总线（Data Bus）：数据总线用于在微处理器内部和其他硬件部件之间传输数据。

它是一个双向的数据通道，可以传输二进制数据、地址和控制信号。

地址总线（Address Bus）：地址总线用于传输内存地址，指示微处理器要读取或写入的内存位置。

地址总线的位数决定了微处理器可以寻址的内存空间大小。

控制总线（Control Bus）：控制总线用于传输控制信号，如时钟信号、读写信号、中断信号等。

它控制着微处理器内部各个部件的操作和协调。

内部存储器（Internal Memory）：微处理器通常内置一些内部存储器，用于存储指令、数据和临时结果。

这些内部存储器的容量相对较小，但访问速度非常快。

除了上述基本硬件结构外，现代微处理器还可能包括高速缓存、浮点运算单元、多核处理器等特殊功能部件，以提高处理性能和并行处理能力。

ARM体系结构
ARM作为一种微处理器体系结构，具有广泛应用范围、高性价比、低功耗等优势，在晶体管规模以及架构方面有着很大的节省，因而受到了越来越多应用者的青睐。

ARM体系结构包括处理器（Processor）、片外存储器（External Memory）、I/O接口（Input/Output Interface）、外围器件（Peripheral Devices）、软件支持（Software Support）等内容。

从处理器来说，ARM体系结构提供了一系列非常细分的机型，它们有不同的特性和操作速度，可以满足不同的性能需求，而且这些机型一般都有较高的可缩放性，所以在产品设计的过程中可以根据实际要求选择合适的特性和速度。

从片外存储器来说，ARM体系结构支持使用不同类型的存储器，比如SRAM、DRAM、Flash等，可以根据应用性能和耗电量的需求，来选择合适的存储器以满足不同应用场景的需求，而且存储器容量也比较可观，一般可以满足大部分应用场景的要求。

从I/O接口来说，ARM体系结构支持多种接口，如USB、I2C、SPI、UART等，通过这些接口可以与周边的外设进行连接，而这些接口的功耗和速度也比较低。

arm内核全解析_arm内核体系结构分类介绍ARM处理器是英国Acor n有限公司设计的低功耗成本的第一款RISC微处理器。

全称为Ad vanced RISC Machine。

ARM处理器本身是32位设计，但也配备16位指令集，一般来讲比等价32位代码节省达35%，却能保留32位系统的所有优势。

ARM内核特点ARM处理器为RISC芯片，其简单的结构使ARM内核非常小，这使得器件的功耗也非常低。

它具有经典RISC的特点：* 大的、统一的寄存器文件；* 简单的寻址模式；* 统一和固定长度的指令域，3地址指令格式，简化了指令的译码。

编译开销大，尽可能优化，采用三地址指令格式、较多寄存器和对称的指令格式便于生成优化代码；* 单周期操作，ARM指令系统中的指令只需要执行简单的和基本的操作，因此其执行过程在一个机器周期内完成；* 固定的32位长度指令，指令格式固定为32位长度，这样使指令译码结构简单，效率提高；* 采用指令流水线技术。

ARM内核体系结构ARM架构自诞生至今，已经发生了很大的演变，至今已定义了7种不同的版本：V1版架构：该架构只在原型机ARM1出现过，其基本性能包括基本的数据处理指令（无乘法）、字节、半字和字的Load/Store指令、转移指令，包括子程序调用及链接指令、软件中断指令、寻址空间64MB。

V2版架构：该版架构对V1版进行了扩展，如ARM2与ARM3（V2a版）架构，增加的功能包括乘法和乘加指令、支持协处理器操作指令、快速中断模式、SWP/SWPB的最基本存储器与寄存器交换指令、寻址空间64MB。

V3版架构：该版对ARM体系结构作了较大的改动，把寻址空间增至32位（4G B），增加了当前程序状态寄存器CPSR和程序状态保存寄存器 SPSR以便于异常处理。

增加了中止和未定义2种处理器模式。

ARM6就采用该版结构。

指令集变化包括增加了M RS/MSR指令，以访问新增的CPSR /SPSR寄存器、增加了从异常处理返回的指令功能。

体系结构: RISC, CISC, x86, ARM, MIPS硬件体系结构（Architecture）软件操作系统（Operating System）一、RISC与CISC1.CISC（Complex Instruction SetComputer,复杂指令集计算机）复杂指令集（CISC，Complex Instruction Set Computer）是一种微处理器指令集架构（ISA），每个指令可执行若干低阶操作，诸如从内存读取、储存、和计算操作，全部集于单一指令之中。

CISC特点：1.指令系统庞大，指令功能复杂，指令格式、寻址方式多；2.绝大多数指令需多个机器周期完成；3.各种指令都可访问存储器；4.采用微程序控制；5.有专用寄存器，少量；6.难以用优化编译技术生成高效的目标代码程序；在CISC指令集的各种指令中，大约有20%的指令会被反复使用，占整个程序代码的80%。

而余下的80%的指令却不经常使用，在程序设计中只占20%。

2.RISC（reduced instruction setcomputer，精简指令集计算机）精简指令集这种设计思路对指令数目和寻址方式都做了精简，使其实现更容易，指令并行执行程度更好，编译器的效率更高。

它能够以更快的速度执行操作。

这种设计思路最早的产生缘自于有人发现，尽管传统处理器设计了许多特性让代码编写更加便捷，但这些复杂特性需要几个指令周期才能实现，并且常常不被运行程序所采用。

此外，处理器和主内存之间运行速度的差别也变得越来越大。

在这些因素促使下，出现了一系列新技术，使处理器的指令得以流水执行，同时降低处理器访问内存的次数。

实际上在后来的发展中，RISC与CISC在竞争的过程中相互学习，现在的RISC指令集也达到数百条，运行周期也不再固定。

虽然如此，RISC设计的根本原则——针对流水线化的处理器优化—0—没有改变，而且还在遵循这种原则的基础上发展出RISC的一个并行化变种VLIW（包括Intel EPIC），就是将简短而长度统一的精简指令组合出超长指令，每次执行一条超长指令，等于并行执行多条短指令。
