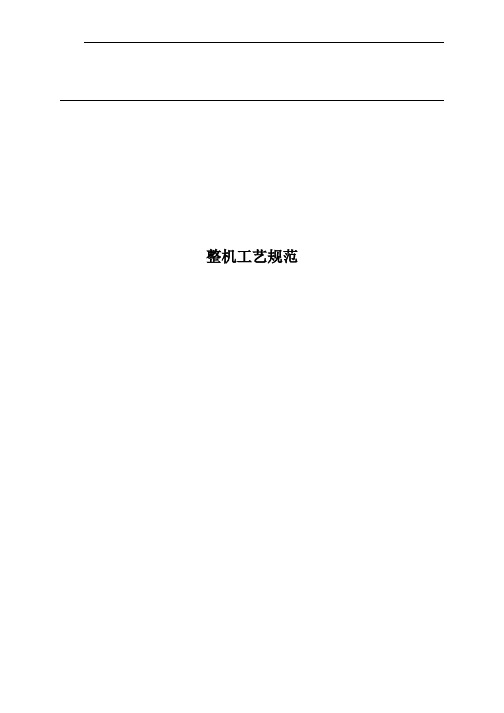

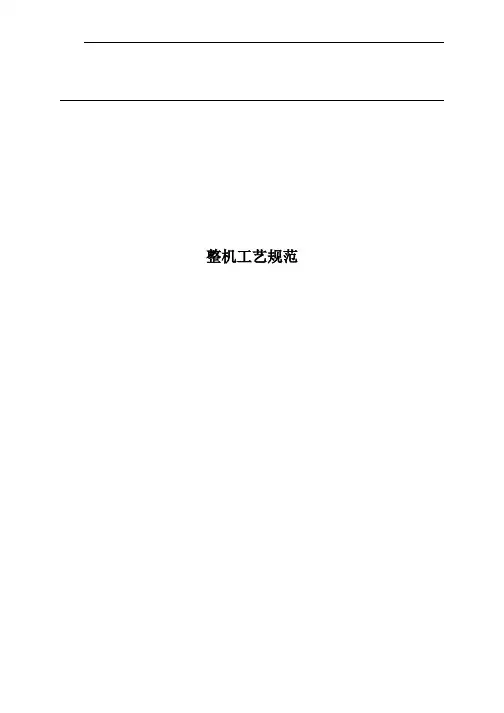

整机结构设计工艺规范

整机工艺规范简介变频器作为一个电力电子产品，它集计算机软件控制，电力电子、结构设计等多方面的知识于一体。

结构设计作为实现其预定功能的载体，其设计优良与否，不但决定其能否稳定可靠的工作,而且直接决定其在市场上是否有良好的竞争力。

对于变频器整机设计,通常按以下几个步骤进行.设计需求——器件选型——整机设计—-零件设计及图纸绘制——加工生产.一、设计需求设计之先应先通过市场调研搜集相关设计需求.通过市场意见反馈,结合早期产品的缺陷，对整机设计提出设计目标。

1。

设计规格变频器整机通常以电压等级、功率范围来划分每款整机。

明确设计电压等级，设计功率. 2。

外观设计a。

外形尺寸要求因成本降低，节省安装空间，超越竞争对手等市场需求，对整机外形尺寸要求越来越小。

通过调研应明确设计的目标尺寸。

b。

安装形式通常安装形式有两种，一种是壁挂式安装，一种是柜式安装。

c。

外观要求外观设计应新颖、独特、美观，可通过专业的美工设计对外观进行造型设计。

3.材料选用通用变频器的整机结构设计通常选用两种材料(见“附一常用材料列表”)：塑胶和钣金.塑胶材料通常用在15kW（也有设计30kW）及以下功率，钣金常用在18kW及以上功率。

4。

进出线方式目前通用变频器常见的进出线方式有两种：a。

下进下出较为传统的进线方式, 特点是输入输出线均在变频器下端，用户接线方便，对于大功率而言，输入线在内部占据一定空间，且影响整机布局。

b。

上进下出目前设计应用较多，特点是输入线在变频器上端,输出线在下端。

用户接线稍有不便，但整机布局较合理，能节省一定空间.二、器件选型在明确设计要求后，由硬件工程师对该款机型用到的所有电气元件进行选型，确定该器件的品牌、厂家、价格、采用渠道等。

结构工程师收集已确定的元器件的资料.三、整机设计在相关资料准备好后即可开始整机设计,整机设计分两条线：一是PCB板设计，二是结构设计。

两条线同时开展工作。

1。

建立模型对于已确定的采购件，标准件等，先建立其3D或2D模型。

结构设计⼯艺规范--钣⾦钣⾦设计⼯艺规范⽬录钣⾦设计⼯艺规范............................................. 错误!未定义书签。

⽬录......................................................... 错误!未定义书签。

1. ⽬的..................................................... 错误!未定义书签。

2. 适⽤范围................................................. 错误!未定义书签。

3. 规范内容................................................. 错误!未定义书签。

公司常⽤板材规格汇总............................... 错误!未定义书签。

常⽤板材和⼯艺影响................................... 错误!未定义书签。

选⽤原则............................................. 错误!未定义书签。

冲裁............................................... 错误!未定义书签。

⽑刺................................................. 错误!未定义书签。

公差................................................. 错误!未定义书签。

冲裁线性尺⼨公差..................................... 错误!未定义书签。

成型尺⼨公差......................................... 错误!未定义书签。

ATCA标准结构整机设计要求目录1设计目标 (2)2设计依据 (2)3术语、定义和缩略语 (2)3.1术语、定义 (2)3.2缩略语 (2)4整机造型设计说明 (3)4.1整机造型图 (3)4.2整机造型说明 (4)5整机结构设计说明 (4)5.1插箱的结构系统组成及布局 (4)5.1.1插箱框架的结构组成 (4)5.1.2CMM的布局及背板形式 (5)5.1.3通风防尘单元结构形式 (6)5.1.4电源的结构形式 (7)5.1.5风扇单元的结构形式 (8)5.2单板的结构组成和形式 (9)5.2.1PCB的外形尺寸 (12)5.2.2面板的结构形式 (13)5.2.3EMC簧片的结构形式及安装支架 (14)5.2.4单板的导向结构形式 (15)5.2.5扳手的运动及受力分析 (17)5.2.6扳手触发单板微动开关的动作分析 (23)5.2.7阻尼环 (25)5.2.8扳手和锁定结构的几种解决方案 (26)5.3整机结构系统组成 (30)5.4系统的接地方式 (31)5.5整机的安全性设计 (32)5.6符合环保要求的设计 (32)5.7整机现场安装方式 (33)6整机结构继承性说明（通用件及借用件） (33)7整机结构热设计说明 (33)7.1计算和分析 (33)7.2热仿真分析 (37)8电磁兼容性设计说明 (39)9整机结构的预计成本 (40)10其他 (41)1设计目标1.1.概述Advanced TCA（Advanced Telecom Computing Architecture，简称ATCA ）标准是由Compact PCI标准进一步发展而来，由于在高性能和高稳定性上有了很大的提升，因此，可以满足未来几年电信领域技术发展的需求。

目前，ATCA标准已在公司某些产品线提出需求和引用，为配合硬件平台和产品线即将对ATCA标准展开的全面的产品研发，结构系统部提出对ATCA标准的结构提前预研设计，避免发生类似前期产品设计中在新标准的引用上时间紧、对标准理解不透、产品缺乏实际应用检验就批量生产等现象而导致的一系列问题。

深圳市研祥智能编号：WC-R&D- 版本： A0 页次： 1 / 23 科技股份有限公司编写：审核：批准/日期：1.范围本规范适用于工业计算机类标准19＂上架机箱的结构设计。

2规范性引用标准及参考文献2.1GB/T 3047.2-1992 高度进制为44.45mm的面板、机架和机柜基本尺寸系列2.2GB/T 14665-1998 机械工程CAD制图规则2.3GB/T 2822-1991 标准尺寸2.4《电子设备结构设计原理》3机箱设计的基本要求3.1.1保证产品技术指标的实现：设计机箱时，必需考虑机箱内部元、器件相互间的电磁干扰和热的影响，以提高电性能的稳定性；必需注意机箱的强度、钢度问题，以免产生变形，引起电气接触不良、门、插接件卡滞，甚至受振后损坏；必需按实际工作环境和使用条件，采取相应的措施以提高设备的可靠性和使用寿命，保证产品技术指标的实现。

3.1.2便于设备的操作使用与安装维修：为了能有效地操作和使用设备，必须使机箱的结构设计符合人的心理和生理特点，同时还要求结构简单，装拆方便。

此外，面板上的控制器、显示装置必须进行合理选择与布局，以及考虑操作人员的人身安全等等。

3.1.3良好的结构工艺性：结构与工艺是密切相关的，采用不同的结构就相应有不同的工艺，而且机箱结构设计的质量必须要有良好的工艺措施来保证。

因此，要求设计者必须结合生产实际考虑其结构工艺性。

3.1.4贯彻标准化、模块化：3.1.4.1标准化是国家的一项重要技术经济政策和管理措施，它对于提高产品质量和生产率、便于使用维修、加强企业管理、降低生产成本等都具有重要作用。

结构设计中必须尽量减少特殊零、部件的数量，增加通用件的数量，尽可能多的采用标准化、规格化的零、部件和尺寸系列(尽量采用标准库中和国标零部件)。

深圳市研祥智能科技股份有限公司编号： WC-R&D-版本： A0 页次： 2 / 233.1.4.2模块化是标准化的发展，是标准化的高级形式，用模块可组合成新的系统，也易于从系统中拆卸更换。

结构件三防设计规范一、前言严酷环境条件会引起电子设备中金属和非金属材料发生腐蚀、老化、霉烂、性能显著下降等各方面的破坏，如何提高电子设备的可靠性,是电子设备的重要课题。

电子设备的“三防”性能已成为系统整机重要的技术指标之一。

现代“三防”技术的范畴，已不单纯是一项工艺技术的实施，而应当涉及到电路、结构、工艺和综合性的技术管理等方面，其中结构设计是将“三防”贯彻到产品设计中的关键，必须重视“三防设计”，而并非单纯的在产品完成后进行“三防防护”。

现在的三防是以提高产品的环境可靠性为目标，内容包括防水、防潮、防结露、防盐雾、防霉、防腐蚀、防老化、防振、防静电、防高压击穿、防污染、防风沙、防积雪、防裹冰、防鼠害等等，确切地说应称为环境防护技术。

钢铁零件的失效形成主要有以下几种：弹性或塑性变形、磨损、断裂和腐蚀。

金属腐蚀的定义：金属由于和外围介质发生化学作用或电化学作用而引起的破坏叫做腐蚀。

钢铁及其合金属黑色金属，此类黑色金属占金属总产量的90%以上，其腐蚀产物主要是能用肉眼观察到的附着在表面的棕黄或棕红色的锈，因此，钢铁类金属及其制品在大气中的腐蚀又称锈蚀。

金属在高温下腐蚀称为氧化，其腐蚀产物是氧化皮，如热轧钢板和棒料、锻件、热处理后的表面氧化皮等到。

在酸、碱、盐等强烈腐蚀性介质中引起的金属破坏仍称为腐蚀。

通常腐蚀与锈蚀无严格区别，金属生锈就是腐蚀。

0、定义0.1、腐蚀corrosion由于材料与环境的反应，引起材料的破坏与变质，并可导致材料或由其组成的结构的功能受到损伤。

0.2、腐蚀损伤corrosion damage材料或由它们作为组成部分的技术体系的功能遭受的有害腐蚀效应。

0.3、腐蚀的预防与控制corrosion protection and control人为地对腐蚀体系施加影响与改变，以减轻腐蚀损伤。

0.4、腐蚀的分类0.4.1、按环境分类1．湿蚀：水溶液腐蚀、大气腐蚀、土壤腐蚀、化学药品腐蚀；2．干蚀：高温氧化、硫腐蚀、氢腐蚀、液态金属腐蚀、熔盐腐蚀；3．微生物腐蚀：细菌腐蚀、真菌腐蚀、硫化菌腐蚀、藻类腐蚀等。

关于数码电⼦产品结构设计规范1基本设计注意事项:1：在外观设计前需对ID图的每个细节有详细的了解（如：每个零件在模具上是否能实现；在结构设计上是否能达到和⾃已的想法⼀致；在⼯艺上是否能做到；必须保证有⾜够的把握。

）2 : 如果ID设计很理想化时，需同ID⼯程师及时沟通，直⾄达成⼀致，（如：能不能过静电测试；跌落测试；拉⼒、扭⼒测试等等）。

3：在外观设计时要为结构设计打下基础（如：间隙、胶厚、为结构上的设计预留⾜够的空间等等）。

4：在外观设计时需考虑到ID效果，尽量接近ID图。

5：在外观设计时需考虑每个零件拆件⽅式和每个零件的位置是否正确（如：螺丝柱的位置；RF测试孔的位置及⼤⼩；LCD显⽰区域；摄像头、⽿机孔、按键、输⼊输出接⼝、MIC的位置等等）。

2基本胶厚设计:基本胶厚做到1.2mm~1.8mm左右；直板机侧⾯胶厚尽量做到1.5mm左右，为了便于⽌⼝设计和保证整机强度 (注：侧胶位与基本胶厚相接处需顺滑过渡)；翻盖机和滑盖机胶厚做到1.20mm左右；装饰件胶厚需做到0.8mm以上（特殊情况除外）。

3产品外观⾯胶厚设计(⼀):⼤件产品外观胶厚设计参考要求如下：a. 最⼤胶厚值：A ≤1.8mmb. 平均胶厚值： 1.2mm≤B≤1.5mmc. 最⼩胶厚值：C≥0.7MM(⾯积不能太⼤，顺滑过渡)4产品外观⾯胶厚设计(⼆):壳体装饰件和电池盖等零件.如尺⼨较⼤,材料为:PC时,壁厚需设计到1.0mm以上.5胶位厚薄过渡设计:壳体第⼀外观⾯相应的后模偷胶位尺⼨如果超过均匀胶厚的1/3以上,需做顺滑过渡(常发⽣于扣位周围,⽌⼝处,底壳喇叭避空位，⾯壳按键避空位，电池盖电池避空位等),⾮外观⾯胶位厚度尽量不要超过1/2.6加强筋设计：为确保塑件制品的强度和刚度，⼜不致使塑件的壁增厚，⽽在塑件的适当部位设置加强筋，不仅可以避免塑件的变形，在某些情况下，加强筋还可以改善塑件成型中的塑料流动情况。

为了增加塑件的强度和刚性，宁可增加加强筋的数量，⽽不增加其壁厚。

整机结构设计规范1.目的与适用范围本规范为华为技术有限公司所有通信产品整机机械结构设计的基本总则，适用于所有产品的结构设计。

2.引用标准下列标准包含的条文，通过在本规范中引用而构成本规范的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。

IEC 297 (19in)系列机械结构尺寸GB 8582 电工电子设备机械结构术语GB 3047 面板、架和柜的基本尺寸系列ETS 300 119 欧州电信标准：传输机架/机柜的工程要求IEC 529 电子设备的防护要求GB 高度进制为的插箱、插件的基本尺寸系列REV. 《丝印和标签技术规范》华为技术有限公司，1999REV. 《插箱及插件技术规范》华为技术有限公司，1999REV. 《接地接电结构件技术规范》华为技术有限公司，1999REV. 《结构件电磁兼容设计规范》华为技术有限公司，19993.术语本规范使用的机械结构术语符合GB8582的规定。

4.规范内容整机结构设计规范的主要内容包括：整机的适用环境条件，整机造型设计，机柜结构设计，模块设计；机柜机箱的防护设计；包装和标识设计；接地接电设计等。

整机环境适应能力设计环境适应性分类根据GB4208，IEC529，本规范所涉及机柜／箱的环境适应性分为：1)室内机柜／箱A. 标准机房用机柜/箱－－有防尘、空调、防滴漏设施的机房。

B.一般民房内用机柜/箱。

2）室外机柜／箱A. 寒温区用机柜（－33～37℃；相对湿度95％）；B. 暖温区用机柜（－20～38℃）；C. 亚温湿热区用机柜（－10～40℃）；D. 恶劣环境用机柜（＜－33℃，风沙环境）。

室内机柜／箱的设计要求机房内用机柜／箱，应有良好的通风和必要的可更换的防尘网；一般民房内用机柜／箱，则必须有良好通风和通风系统的告警，方便维护的防尘网，防滴漏、门禁、烟禁等告警系统。

室外机柜／箱的设计要求室外机柜则根据其使用环境和要求不同，一般可采用：机柜专用空调－－对于柜内工作温度与环境温差＜10 ℃的情况；机柜／箱用热交换器－－对于柜内工作温度与环境温差>10 ℃；风机散热－－同上，但环境温度和尘度较少,柜内与柜外有空气交换。

结构设计标准镜片:1.主屏镜片尽量采用模切,主屏镜片采用PMMA,厚度采用0.82.镜片:摄像头镜片尽量采用模切,镜片采用刚化玻璃,厚度采用0.53.摄像头摄像头角度常为65,与摄像头镜片交线比摄像头后的丝印区要单边小0.254.主屏镜片丝印区比LCD(A/A)单边大0.5机壳:1.机壳平均料厚:1.2,最好做到1.42.普通屏:机壳开孔比LCD(A/A)单边大1,泡棉比机壳开孔单边大0.253.触摸屏:机壳开孔比TP(V/A)单边大0.5,泡棉比机壳开孔单边大0.3-0.54.所有泡棉厚度采用0.5的规格,压缩后厚度为0.35.所有双面胶厚度采用0.15的规格,型号是3M94956.机壳周边在ID未特别要求时,分型线处不要导圆角与斜角7.机壳有折件时,如果后期有可能会刮手,须做美工槽(0.3*0.3)8.螺母采用: 外径2.3*长度3.0*螺纹M1.4,机壳螺柱:外径3.8*内径2.19.螺钉采用:M1.4*3.0,头厚0.75,十字.表面以黑.10.机壳螺柱切直径2.3*高度0.25的沉台,螺柱2.1的孔比螺母深0.3,用于溢胶11.机壳常用6个螺钉,AB壳螺柱间隙0.1.直口0间隙.长度大于30必须增加卡扣12.卡扣配合量0.6,母扣深度做到0.9,后续可以再将配合量加长.母扣不允许有通孔,必须连胶0.3,侧边与顶边有料厚必须达到1.0,保证强度.卡扣宽度要达到3.0以上.厚度要做到1.0.13.AB壳之间必须有直口,直口高0.6*0.6.直口不要顶住.14.AB壳为避免外张,必须有反直口.在一般的情况下选择将卡扣与直口的方向做成反方向. 反直口离卡扣要有8MM以上.在选择卡扣是做成公扣还是母扣时,应该以具体结构为准,母扣时要保证内部有空间走斜顶.如果不行,须做成行位.画图时首先确认母扣做在哪个壳上.因为公扣对位置没有要求.就像下图所示,因为内部没有斜顶空间,将滑轨区减胶了,后续可以更改为母扣,这部分在开模时就变成了向外走行位.15.如果直口与卡扣只能做到同方向,那么就必须增加反骨.反骨的配合面不要超过0.4,避免太紧,如果不行,后续可以加高.反骨离卡扣要有8MM以上.因为卡扣的0.6的干涉量需要变形区.16.侧壁如果在5.0以上,就要将直口与卡扣在保证产品不会因侧壁太高而易变形.17.TPU胶塞硬度为80度18.耳机塞塞入连接器中的长度为2.0,直径为2.5(0间隙配合),顶部C角19.IO塞塞入连接器中的长度为2.0,(0间隙配合),顶部C角20.滑盖机滑动间隙为0.25,耐磨条凸点间隙为0.121.滑盖机的滑动间隙处的机壳导角不能太大,否则会导致间隙目测会很大22.电池卡扣干涉量为0.25,头部大C倒,保证其手感是进去对容易,出来时难,电池壳的滑动行程最好能保证15以上.电池扣需要做在电池壳的头部,防止头部间隙不均.23.电池壳比机壳表面OFFSET低0.05.防卡刮手24.后壳电池内框增加防折标签,深度为0.1.25.后壳电池内框需要有SIM卡标志(斜边对应SIM卡),网标位,商标位.26.红外线罩采用茶色的透明PMMA料,机壳开孔时须注意红外线发射的角度.一般为30,尽量做大.27.电铸件要求肉厚保证0.8, 斜边正面宽度尺寸为0.5,高度为0.3.28.自拍镜圆弧面直径为60.自拍镜外形不能太小,必须保证直径>6.029.测试孔须保证不会与测试头干涉,直径>4.630.SD卡塞与耳机塞如果做成T型结构的软胶,必须要有变形区.31.机壳内部固定的筋条厚度为0.6,间隙单边0.1.32.听筒与喇叭音腔高0.8-1.0.开孔要在6-10平方毫米33.PCABS料统一成GE PCABS C1200HF五金1.铝片切斜边正面宽度尺寸为0.5,高度为0.3.铝片高出机壳表面0.25.2.五金件采用双面胶粘贴时采用3M9495.间隙为0.15.热熔胶粘贴时也留0.15间隙.3.听筒镍片只能做成平的,厚度为0.1.在上下方向机壳与装饰件之间不留间隙.4.不锈钢采用0.2厚度.5.铝片采用0.5厚度以.间隙:1.间隙:反骨,直口,卡扣的配合面间隙为0.052.间隙:铝片,不锈钢与机壳配合间隙为0.13.间隙:模切镜片与机壳间隙为0.075,注塑镜片与机壳间隙为0.14.间隙:喷涂侧键与机壳之间间隙为0.075, 电镀侧键与机壳之间间隙为0.0755.间隙:电子元件与机壳之间间隙为0.2.电池连接器,IO.耳机连接器与机壳间隙为0.256.间隙:软胶件除了螺钉塞之间与机壳配合间隙为0.05,螺钉塞为0配合7.间隙:主按键与机壳间隙为0.158.间隙:泡棉与双面胶与机壳侧壁内缩0.259.间隙:电池壳与后壳配合间隙统一为0.05,内侧面为0.1按键:1.喷涂侧键与机壳之间间隙为0.075, 电镀侧键与机壳之间间隙为0.0752.主按键与机壳间隙为0.153.主按键键与键之间的间隙做到0.15.4.钢形键钢片厚0.2,键帽与钢片间隙为0.4.钢片正面要求喷电漆或加遮光片.5.橡胶平均厚度为0.36.导电基高0.3,直径2.07.LED避空位减胶0.15深,比LED单边加大0.58.5号键做盲点.高0.25.9.主按键高出机壳表面0.3-0.5,侧键高出机壳表面0.5-0.710.MP3播放键,侧键之间如果是用橡胶连接,各键之间的间隙要做到0.1.如果很平常0.15,整机装配后肯定会很松.因为橡胶本身无法定型11.MP3播放键的橡胶必须丝印黑色来遮光12.如果按键很高,可以采用ABS支架来代替钢片,厚度要求大于0.6.13.按键要求做群边0.5*0.4(宽度*厚度),机壳为群边的避空宽度要做到0.75.后续好加胶14.导电基与DOME片高度方向间隙为0.0515.导电基与DOME片要求同心16.按键橡胶硬度要求为70度17.透明按键需注意水口位置,透明键的遮光很难实现,在开模前需与按键供应商说明其工序.18.按键采用注塑+喷涂+镭雕.如果红绿颜色不行,可以在喷涂前增加丝印经绿颜色.19.摇杆与旁边装饰件间隙做到1.0. 摇杆直径>=4.5.圆弧罩上下方向间隙>=0.75.20.摇杆上最好增加橡胶以保证手感.21.摇杆高出旁边装饰件1.022.侧键导电基要导斜角.23.画侧键时要考虑能否装入,其高度在机壳上是否会干涉.侧键如果有方向性一定要防呆.24.钢片按键钢片厚0.15.钢片与橡胶之间间隙为0.12.5号键与凸高的骨位高度一样,凸高钢片0.15.25.钢片按键与机壳表面平齐26.钢片按键挂钩不要冲孔,因为折弯后,孔与机壳柱子很难对准.27.如果要在组装厂组装后再折弯,需将折弯线画在3D图上,并通知按键厂做治具28.因为钢片按键必须有ID的所以线框做图,所以在收到ID线框后,MD要对其线框在CAD里调整,保证其对称性,字体的完整性,按键大小一致后再到PROE里做图29.PC按键的PC厚度必须保证0.4.其它同钢片按键.30.PC按键的字符不会雕空,通过背面效果完成.喷涂:1.机壳上所有粘双面胶的区域要阻喷2.B壳滑轨区要阻喷3.C壳滑轨区要阻喷4.耐磨条的装配区要阻喷5.直口位处为阻喷分隔线6.转轴内孔外轴不喷涂7.后壳电池框要喷涂尺寸需标注的公差:1.机壳上的螺柱XYZ方向公差正负0.05，2.卡扣的中心钱XY方向正负公差0.05，卡扣配合面Z方向正负公差0.05（从直口面开始标注）3.产品外观XY方向公差正负0.1, 产品外观Z方向公差正负0.054.各壳相配合的位置需要单独标公差或注释为关键尺寸。
