机械制图常用英语

1标题栏英文工程图纸的右下边是标题栏 （相当于我们的标题栏和部分技术要求） ，其中有图纸名称（TILE ）、设计者（DRAWN ）、 审查者（CHECKED ）、材料（MATERIAL ）、日期（DATE ）、比例（SCALE ）、热处理（HEAT TREATMENT ）和其它一些 要求，如：1） T 0LERANCES UNLESS OTHERWISE SPECIFIAL 未注公差。

2） DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位。

3） ANGULAR TOLERANCE ±1° 角度公差土 1°。

4） DIMS TOLERANCE ± 0.1 未注尺寸公差土 0.1。

5） SURFACE FINISH 3.2 UNLESS STATED 未注粗糙度 3.2。

2常见尺寸的标注及要求2.1 孑1( HOLE )如:(1)毛坯孔：3DAO+1CORE 芯子於 3"0+1;(2)加工孔:1"DIA(注 C z BORE=COUNTER BORE 锪底面孑L );(4)铰孔：1"/4 DIA REAM 铰孔庐 1"/4; （5）螺纹孔的标注一般要表示出螺纹的直径， 每英寸牙数（螺矩）、螺纹种类、精度等级、钻深、攻深，方向等。

如：例 1. 6 HOLES EQUI-SPACED ON 5"DIA（6 孔均布在圆周上（EQUI-SPACED=EQUALLY SPACED 均布） DRILL 1"DIATHRO / 钻 1"通孔（THRO / =THROUGH 通）C/SINK 22X6DEEP 沉孔22X6例2. TAP7"/8-14UNF-3BTHRO '攻统一标准细牙螺纹，每英寸 14牙，精度等级3B 级 （注UNF=UNIFIED FINE THREAD 美国标准细牙螺纹）1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO钻"1"孔,攻 1"/4 美国粗牙螺 纹，每英寸20牙，攻深7"/8,4孔不准钻通（UNC=UNIFIED COARSE THREAD 美国标准粗牙螺纹）1"-14NS-2THRO 攻美国固定特种螺纹 M1",每英寸牙数14,精度等级为二级（注NS=NATIONAL SPECIAL THREAD: 美国固定特种标准）2.2 倒角(CHAMFER )倒角 1/8 X 5° (注 BEV=BEVEL ，斜面) 倒角 1.5 X 5° (注 CHAM=CHAMFER 倒角)2.3 方(SQUARE)例 5"SQUARE5" X5"方 2.4 咅»视(SECTION )例 SECTION A-AA-A 剖面 2.5圆角半径例 1"R R1" 例 1/8 X 5° BEV1.5 X 5° CHAMRADIUS MUST BE SMOOTH AND BLEND INTO FACE圆弧必须光滑且 与平面相切2.6 加工余量例 DOTTED LINES INDICATED MAX FINISH 1"/8虚线表示最大加工余量 1"/82.7 零件标记例USE 5"/16 RAISED HAIRLINE LET-TERS MARKING ON ONE SIDE OF BODY缩写 abbreviation 美英加陆军规格 ABC-Army-STD 美英加海军规格 ABC-Navy-STD 消字膏 abrasive paste 方向突变 abrupt change in direction 横坐标 abscissa 绝对尺寸 absolute size 交流电动机控制器 AC motor controller 交流电 AC(a-c ， alernating current) 附件accessory 累积公差 accumulated tolerance 精度，准确度 accuracy 准确线 accurate line 透明绘图胶片 acetate 梯形 (爱克姆 ) Acme[screw] 对角视图 across corner view 对角 across corners 对边 across flats 对边视图 across flats view 横断木纹 across grain of wood 实际距离 actual distance 实际书法 actual drawing 实际配合 actual fit 实际内径 actual inside diameter 实际量度 actual measurement 图面尺寸 actual measurement on the drawing 实际分度区域，实际精确区域 actual minute area 实际零件 actual part 实际位置 actual position 实际尺寸 actual size 锐角 acute angle 齿冠 addeneum 齿冠图 addeneum circle 齿冠距离 addeneum distance 齿冠线 addeneum line 相加 adding 增列数据 additional data 增列资料 additional information 增列位置公差 additional position tolerance 增列公差 additional tolerance 胶带 adhesive tape 邻角 adjacent angle 邻近区域 adjacent area 邻接组件 adjacent component 邻棱 adjacent edge 邻线 adjacent line 邻接地图 adjacent map 邻接件 adjacent part 邻接件线 adjacent parts line 邻边 adjacent side 相邻视图 adjacent view 自由曲线规 adjustable curve 活动丁字尺 adjustable head T-square 调整点 adjustable point 自由曲线规 adjustable ruler 可调三角规 adjustable set wquare 广告面 advertising illustration 色透规，浓淡远近法 aerial perspective 航空照相 aerial photograph 航空图 aeronautical chart 航测图 aeronautical map 美学 aestetics 逆理 (木 ) against the grain 喷刷 air brush 飞机接线图 air craft wiring diagram 空线，电路 airline ， base line 备接线 ajoining line 铝 AL(aluminum)对齐尺寸线 aligned dimension lines 对齐制注尺寸法 aligned dimensioning 转正剖面 aligned section 对齐制 aligned system 转正的视图，对正的视图 aligned view 对准 alignment 列线图 alignment chart 列线图 alignment diagram 鳄齿连接器 alligator connector" 裕度ALLOW(allowance) " 容许蚗 ?" allowable bearing 容许僆 q allowable variation 裕度 allowance 纵剖木纹 along grain of wood 线的规格 alphabet of lines 字母顺序 alphabetice order 字母 alphabets 更改后尺寸 altered dimension 对错角 alternate angle 交变剖面线 alternatecrosshatching 螺纹正规符号书法 (美式 ) alternate light and heavy line method 变换法用突起高为 5"/16 的细实线字母在本体一侧打标记3 关于铸锻件的技术要求例 1.例 2. FORGINGMUST BE ANNEALED TO BE BELOW 20B3RINELL HARDNESS NORMALIZETO 163-207BHN MUST BE FREE OF SCALE & RUST件表面 不得有氧化皮和锈蚀例 3. FORGING TO BESHOT OR SAND BLASTED例 4. UNLESS OTHERWISE SPECIFIEDDRAFT ANGLES7°例 5. CAST TO BE FREE OF EXCESSIVE FLASH 例 6. DRAFT ANGLE °2 UNLESS OTHER-WISE SPECIFIED锻件 必须退火处理， 布氏硬度 <203 锻件正火处理，布氏硬度 163-207, 锻锻件需经 喷丸或喷砂处理 未注明锻造 拔模斜度 7° 铸件不得有过多的毛边 未注明铸造拔模斜度 2°alternate method 变换位置alternate position 变换位置线alternate position line 变换位置视图alternate position view 共轭弓形alternate segment 外错角alternate-exterior angle 内错角alternate-interior angle 交互排列alternately spaced 交流电alternating current 更改alternation 侧视图的变换位置alternative position for side view 高度altitude 铝aluminum 铝合金aluminum alloy 美国标准AMER STD(Am Std ，American Standard) 美国压力管规号码American code for pressure piping 美国书法(第三角法) American method 美国标准螺纹American National screw thread 美国国家标准协会American National Standard Institute(ANSI) 美国国家标准American National Standard(ANS) 美国制投影(第三角投影) American projection 美国标准螺纹配合等级American screwthread class 美国机械工程学会American Society of Mechanical Engineers(ASME) 美国标准学会American Standard Association 字格板Ames instrument 字格板Ames lettering instrument 布朗沙普线规Ametican Wire Gage ，Brown & Sharpe Gage 安倍计（电） ammeter 变量图表amount of change chart 面角量amount of divergence 放大电路amplifier circuit 分析analysis 分析图表analytical chart 分析线图analytical diagram 分析图analytical graph 锚，固定器anchor 固定螺栓anchor bolt 固定板anchor plate 固定螺椿anchor stud 角angle 极向角angle 角度规angle agage 中心角angle at the center 角的测量angle measure 弦角angle of chord 圆周角angle of circumference 倾角angle of dip 俯角angle of elevation 倾斜角angle of inclination 投射角angle of projection 倾角angle of slope 视角angle of vision 螺纹理论深度angular depth of thread 角尺寸angular dimension 角度定位法angular dimensioning 角度定位制angular dimensioning system 成角透视，斜透视angular perspective 角度关系angular relationship 角范围angular space 单斜面angular surface 角公差angular tolerance 角度转换angular transformation 折角管，角管angular tube 倾斜度angularity 不等角图anisometric drawing 退火annealing 注解annotation 环状公差域annular tolerance zone圆环annular torus 环状带annular zone 圆环annulus 阳极anode 美国标准正规符号（螺纹） ANSI regular symbol 美国标准简化符号（螺纹）南极圈antarctic circle 天线antenna 反时针方向anticlockwise 视图上的交点apparent intersection 核准APPD（approved）装饰性笔划appendge 附录appendix 附录表appendix table 承招图，核准图样approved plan 校核者，核准者approving authority 齿形近似书法approximate circlearc method 近似曲线approximate curve 八圆心近似椭圆approximate eightcentered ellipse 四圆心近似椭圆approximate fourcentered ellipse 近似长度approximate length 近似值approximation 护裙apron 阿拉伯数字Arabic numerals 假定标度arbitrarv scale 任意直线arbitrary line 假定原点arbitrary origin 心轴arbor 圆弧arc 弧心arc center 弧长arc length 弧线arc line 电弧熔接arc weding 拱arch 阿基米得曲线Archimedean curve 阿基米得蜗线Archimedean spirall 建筑师architect 建筑模板architect guide template 建筑图字体architect lettering 建筑学architectonics 建筑师用比例尺architect's scale 建筑布局architectural composition 建筑制图员architectural draftsman 建筑图architectural drawing 建筑草图architectural freehand drawing 建筑透视图architectural perspective 建筑计书architectural plan 建筑示意图architectural presentation drawing 建筑工architectural work 建筑学architecture 建筑制图architecture drawing 圆弧规arcograph 北极圆arctic circle 面积，区域area 面积条图area bar chart 面积图area chart 面积图area diagram 面积图area graph 算术分度图arithmetic graph 算术标度arithmetic scale 算术平均（数）arithmetical average 算术分度水平坐标arithmetical horizontal scale 算术内插法arithmetical interpolation 阿肯萨斯磨石Arkansas knife piece 臂arm 角之一边arm of angle 电枢armature 电枢槽armature slot （美国）陆海军用标准零件Army-Navy standard parts 排列ARR（arrange）布局，配置，装置arrangement 视图的排列arrangement of views 配置图arrangement plan 箭头边，箭头所指的一面（熔接） arrow side 加注箭头arrowed[head] 不用箭头注尺寸arrowless dimensioning 附箭头的线arrowline 特软橡皮artgum 美国标准的配合种类ASA fits 美国标准符号ASA svmbol 美国标准螺纹符号ASA thread symbol 美国标准学会ASA（American Standard Association）石棉asbesto 出头部分（字母）ascender 美国机械工程学会锅炉法规ASME boiler code 美国机械工程学会ASME （American Society of Mechanical Engineers）非球面aspheric surface汇集数据assemble all data 装妥零件assembled parts 组合，装配assembling 装配螺栓assembling bolt 装配程序图assembling process chart 组合，装配，总成(组合件) assembly 装配表assembly chart 组合图，装配图assembly drawing 组合剖面assembly drawing number 组合图，装配图assembly print 组合剖面assembly section 组合图，装配图assembly sheet 组合草图，装配草图assembly sketch 组合工作图assembly working drawing 假定原点assumed origin 组合，装配，总成(组合件) ASSY(assembly) 非对称形体asymmetrical feature 不对称asymmetry 渐近线asymptote 渐近曲线asymptotic curve 附件attachment 自动AUTO(automatic) 自动绘图机automated drafting 正图纸(晒图) autopositive paper 辅助AUX(auxiliary) 辅锥auxiliary cone 辅助割面auxiliary cutting plane 辅助割面auxiliary cutting surface 参考尺寸auxiliary dimension 前辅助视图，立面辅助视图auxiliary elevation 辅助图auxiliary figure 辅线auxiliary line 辅助俯视图auxiliary plan 辅助投影面auxiliary plane 辅助投影面auxiliary plane of projection 辅助位置auxiliary position 辅助投影auxiliary projection 辅助刻度auxiliary scale 辅助面auxiliary surface 辅助视图auxiliary view 复辅助视图auxiliary-adjacent auxiliary view 可用范围available space 平均曲率average curavature 平均偏差average deviation平均直径average diameter 避免区域avoid zone 美国线规AWG(Awg ，American Wire Gage ，Brown &Sharpe Gage) 轴角axial angle 轴线的平面axial plane 摆T ，轴向偏转axial runout 轴向剖面axial section 轴线axis 横坐标轴axis of abscissa 锥轴axis of cone 纵坐标轴axis of ordinate 旋转轴线axis of revolution 旋转轴线axis of rotation 对称轴axis of symmetry 视轴axis of vision 不等角模板axolipse template 立体正投影图axonometric drawing 立体正投影图axonometric projection 立体正投影草图axonometric sketching 组合，装配，总成(组合件) AY(assembly) 方位角，方位，地平经度azimuth 方位等距图表azimuthat equidistant chart 布朗沙普线规 B & S gage (Brown & Sharpe gage) 韦氏细螺纹 B S F thread(British Standard Fine thread) 巴氏合金BAB(bab ，Babbit) 背圆锥back cone 背圆锥角back cone angle 后视图back elevation 后视图back view 背后熔接back weld 电木backelite 字母间的空白background area 后倾角backward inclination 滚珠轴承ball bearing 件号圆圈balloon 加注件号圆圈ballooning 轻木balsa wood 条形图表bar chart 条形图表bar graph 滚筒磨光barrel finishing 巴斯键Barth key 底，底边，底面base 底角base angle 基圆base circle底面边视图base edge 底面base face 底边，基线，根线（螺纹），空线（电路），底线（字法） base line 锥底base of cone 基面base plane 基极（电），底座剖面base section 基面base surface 木线（电），基线baseline 基线注尺寸法base-line dimensioning 地下室平面图basement plan 基准角度法（圆锥度公差） basic angle method 基准角度公差制basic angle tolerancing system 基本计算尺寸basic calculate size 基础图表basic chart 理想余隙basic clearance 原色basic color 基本数据basic data 基本设计basic design 基准直径法basic diameter method 理想尺寸basic dimension 图学逻辑basic drawing logic 螺纹基本形式basic form of thread 基孔制basic hole system 基本数据basic information 基线注尺寸法basic line 螺纹基本基本大径basic major diameter 基轴制basic shaft system 基本尺寸，理想尺寸basic size 基准锥度法（锥度公差） basic taper method 螺纹基本形式basic thread form 基本公差basic tolerance 熔接基本符号basic weld symbol 海图bathymetric chart 歪图batter 滚球轴承BB（ball bearing）中心距离BC （between centers）孔位圆BC（bolt circle）灯塔，标志beacon 联珠熔接bead weld 梁规beam compass 方位，方向，轴承bearing 方位及坡度bearing and slope 方位角bearing angle 承板bearing plate承面bearing surface 插承接合bell-and-spigot joint 弯头bend 弯曲裕度bend allowance 折线，弯曲线，转向线bend line 曲板bend plate 弯曲半径bend radius 弯曲离隙bend relief 弯折图bending diagram 曲架bent 曲板bent plate 中心距离between center 斜角，切角，斜齿轮，斜轮bevel 斜角面bevel face 斜齿轮bevel gear 测角仪bevel protractor 测口熔接bevel weld 斜棱beveld edge 伯明翰规BG(Birmingham centers) 勃氏硬度Bhn(BH ，Brinell hardness) 双凸面biconvex 双向公差制bilateral system of limits 双向公差bilateral tolerance 双向公差制bilateral tolerance system 材料单bill of material 定位头binding head 鸟瞰图bird's eye perspective 鸟瞰图bird's eye view 鸟瞰图aerial view 伯明翰线号规Birmingham wire gage 平分bisect 平分线bisector 基线BL(base line) 黑墨水black indian ink 黑白图black-and white graph 黑白图black-and-white chart 黑白图black-and-white diagram黑白复印black-and-white reproduction 涂黑blackened -in 黑色发蓝blackening 黑体字blackface letter 黑线图black-line print 铅笔浓度，黑度blackness 鸭嘴笔叶片blade of pen 鸭嘴笔blade ruling pen 空白区域blank area 空白范围blank space 未贯穿的孔，盲孔blind hole 未贯穿的贯穿螺孔，盲螺孔blind tapped hole 方块图block chart 方块图block diagram 方块型block form 大楷字体block letter 布图block out 配置图block plan 附加表block supplementary 吸墨纸blotter 吸墨纸blotting paper 蓝图blue print 晒蓝图器blue print apparatus 晒图纸blue print paper 晒图blue printing 晒图机blue printing machine 发蓝blueing 蓝图分析blueprint analysis 识图，读图blueprint reading 钝角blunt angle 体对角线body diagonal 体炉管boiler tube 浓，黑，粗bold 圆点bold dot 粗线bold line 黑体数字bold type figure 黑体字boldface letter 螺栓bolt 孔位圆bolt circle 外螺纹bolt thread 圆心片bone center 加偿公差bonus tolerance 边框border line 大鸭嘴笔，边框，鸭嘴笔border pen 搪孔bore 镗孔搪孔boring 镗孔搪床boring mill 镗床凸面（圆柱形凸起） boss 墨水瓶座bottleholder 数字底线bottom edge of digit 字母底线bottom edge of letter底面bottom surface 三攻螺丝攻bottom tap 仰视图bottom view 三攻螺丝攻bottoming tap 边界，边框boundary 主要尺寸boundary dimensions 要项boundary element 边界线boundary line 边界面boundary surface 外缘线，边线bounding line 弹簧圆规，小圆规bow compass 弹簧分规，小分规bow divider 弹簧圆规或分规bow instrument。

autocad机械制图英语词汇autocad机械制图英语词汇（二）General基本通常generate生成产生geometric characteristic symbols几何特性几何特性符号Geometric Tolerance形位公差几何公差geometry几何图形几何图形global全局（的）整体Gouraud renderings Gouraud Gouraud着色Gouraud彩现Gradient百分度渐层Grads百分度分度graphic area图形区图形区graphics cursor图形光标图形游标graphics screen图形屏图形萤幕graphics window图形窗口图形视窗graphscr图形屏图形萤幕gray灰度灰阶grid网格格点grid网格,栅格格点grid mode栅格模式格点模式grip夹点掣点group编组群组group code组码群组码Haltftoning半色调半色调handle句柄处理码(用于性质对话方块)handshaking握手信号交握Hardcopy硬拷贝硬体复制,硬本hardware linetype硬件线型硬体线型hardware lock保密锁硬体锁hardware requirement硬件需求硬体需求hatch图案填充剖面线hatch areas填充区域剖面区域hatch boundaries填充边界剖面边界hatch pattern填充图案剖面线样式hatch styles填充样式剖面样式hatchedit填充编辑剖面线编辑Heads-up Design轻松设计抬头设计Height高度高度help帮助说明Hidden Line隐藏线隐藏线hidden-line image消隐图像隐藏线影像hide隐藏(adj.)隐藏hide消隐(v.)隐藏hideplot消隐出图隐藏出图highlight突出显示亮显highlight亮光(for the color of 3D object)亮显HIGHLIGHT亮显亮显home page主页首页home position起始位置归位点hook line钩线钩线hotspot聚光角聚光点Hyperlink超级链接超连结Icon图标图示Identifier标识符识别字IGES (International Graphics Exchange Specification)初始图形交换标准基本图形交换规格Ignore忽略忽略image图像影像implement实现实施import输入汇入Imprint压印盖印Imprint压印盖印included angle包含角夹角infinite lines无限长线无限长直线information信息资讯Inherit Properties继承特性继承性质initial environment初始环境初始环境Initialize初始化起始设定in-place在位现地inquiry查询查询inscribed polygons内接正多边形内接多边形insert插入插入Insertion插入点插入点insertobj插入对象插入物件instance引用实例Instruction指示指示integer整数整数IntelliMouse智能鼠标智慧型滑鼠IntelliMouse智能鼠标智慧型滑鼠Intensity强度强度interactive交互的互动式Interchange互换交替interface介面介面interfere干涉干涉Interference干涉干涉Interference干涉干涉interlace隔行交错internal内部的内部Internet Utilities Internet应用程序网际网路公用程式interpolation points插值点内插点intersect交集交集interval间距/间隔间隔时间Invalid无效（的）无效inverse linear attenuation of light线性衰减光线的线性反比衰减inverse square attenuation of light平方衰减光线的平方反比衰减Invisible不可见不可见invoke调用呼叫island孤岛孤立物件Island detection孤岛检测侦测孤立物件ISO (International Standards Organization) ISO(国际标准化组织) ISO Isolation levels隔离级别隔离层次isoline素线等角线isometric等轴测等角isometric snap style等轴测捕捉样式等角锁点型式isometric view等轴测视图等角视景isoplane等轴测平面等角平面ISOPLANE等轴测平面等角平面Italic斜体斜体iterator枚举重视述子join合并结合joint连接接合线Justification对正对正方式justify对正对正key主键主键key n.名称主键knot vector节点矢量要点向量label标签标签landscape横向横式Landscape配景,风景,if used for "landscape object" etc.横式Landscape Edit编辑配景Landscape Library配景库景物图库lateral tolerance symbol尺寸公差符号侧向公差符号layer index图层索引图层索引Layout布局配置Layout from Template来自样板的布局Layout from Template来自样板的布局Layout Wizard布局向导leader引线引线Leading前导前导Learning Assistance学习助手学习助理Left View左视图左视景legacy传统旧式length长度长度lengthen拉长调整长度Lens Length镜头长度镜头长度License Agreement许可协议授权合约license key许可证号授权码License Manager许可管理器授权管理员License Server许可服务器授权伺服器licenses授权授权light光源光源light color浅色(for RAMT-wood )亮色Light Color暖色亮色lighting照明效果照明Lightness亮度亮度limits图形界限范围,图面范围line行线line直线线line font线型线字体line object线性对象线物件line segment线段线段line width线宽线宽Linear Dimension线性标注线性标注linetype线型线型Lineweight线宽线宽link链接连结list表串列list列表串列list box列表框列示框List Files文件列表load加载载入locale局部本地location网址(for Internet)位置location位置(for file and directory)位置locked锁定锁护locked layer锁定图层锁护图层logfileoff关闭日志文件关闭记录档logfileon打开日志文件开启记录档logical逻辑逻辑的long file name长文件名长档名loop环回路ltscale线型比例线型比例LTSCALE线型比例线型比例Ltype线型线型lump块小块magnet磁吸磁铁magnification（缩放）比例倍率magnifying glass放大镜放大境main window主窗口主视窗major axis长轴长轴Make新建制作Make建立制作malformed有缺陷畸形的Manipulate操作管理Manipulate操作管理Manufacture制造商制造商mapper贴图贴图mapping贴图贴图,对映marble大理石大理石mark标记标记massprop质量特性质量性质match匹配相符material condition包容条件材质条件material condition symbols包容条件符号材质条件符号Materials材质对话框材质Materials Library材质库材质库matlib材质库材质库measure测量测量measure等距等分（菜单内容）测量Measurement测量单位测量结果MEASUREMENT在图形中设置测量值测量结果member成员成员memory内存经历体menu菜单功能表menu bar菜单栏功能表列menuload加载菜单自订功能表Merge合并合并message信息讯息metafile图元文件中继档Method方法方法(用于物件导向程式观念)Middle中央点中央Middle Center正中点正中Midpoint中点中点minsert多重插入插入图块阵列mirror镜像镜射mirror line镜像射线镜射线mirror3d三维镜像3 D镜射Miscellaneous File Names其他文件名其它档名Miter斜接斜接mledit多线编辑复线编辑mline多线复线mlstyle多线样式复线型式mode模式模式model型号模型model型号模型model (v)建模,(n)模型模型model space模型空间模型空间Modification修改修改monitor resolution显示器分辨率萤幕解析度monochrome单色（的）单色mouse鼠标滑鼠move移动移动mslide制作幻灯制作幻灯片mspace模型空间模型空间mtext多行文字多行文字Multiline多线比例复线multiline scale多线比例复线比例Multiline Style多线样式复线型式mview生成视口多重视埠mvsetup设置图纸规格多重视埠设定named object命名对象具名物件named plot style table命名的打印样式表具名的出图型式表Named UCS命名UCS具名UCSnamed view命名视图具名的视景NE Isometric东北等轴测东北等角NE Isometric东北等轴测东北等角Nearest最近点最近点nested嵌套巢状式nested blocks嵌套块巢状式图块new新建开新档案new新的开新档案New Layout新建布局New Layout新建布局NURB surfaces NURBS（非一致有理B样条曲线）NURBS曲面NW Isometric西北等轴测西北等角NW Isometric西北等轴测西北等角object对象物件Object Properties对象特性物件性质Object Properties Manager对象特性管理器物件性质管理员Object Snap对象捕捉物件锁点object snap override对象捕捉覆盖物件锁点取代Object Snap Setting对象捕捉设置objects对象物件Oblique斜尺寸界线倾斜obsolete废弃旧式ODBC database ODBC数据库ODBC资料库offset偏移偏移OLE OLE（对象链接与嵌入）物件连接与嵌入(OLE) olelinks OLE链接OLE连结online help联机帮助线上说明online manuals联机手册线上手册oops恢复取消删除opacity map不透明贴图不透明贴图open打开开启(大部分用于档案)open打开(的)开启(大部分用于档案)OPM(Object Property Manager)对象特性管理器Optimization优化最佳化option选项选项Orbit轨道动态,动态检视Ordinate坐标标注座标式orientation方向方位origin原点（关于坐标系）原点origin原始位置(used for external Datebase)原点origin起点（关于尺寸界线与标注）原点ortho正交正交Ortho mode正交模式正交模式orthogonal正交正交的orthographic正交正投影osnap对象捕捉物件锁点outside外部的外侧(用于文字位置)overall dimension scale全局比例整体标注比例overflow溢出高溢(相关于underflow),溢位overlay覆盖覆叠overline上划线顶线override忽略- For common sentences取代override替代- For dimension取代overwrite覆盖取代Palette操纵板选盘Palette调色板选盘pan平移平移pane窗格窗格paper space图纸空间图纸空间parameter参数参数parent dimension style上级标注样式父系标注型式parse分析分析Partial部分局部Partial Load部分加载局部载入Partial Load部分加载局部载入password口令密码Paste Special选择性粘贴选择性贴上pasteclip粘贴贴上截取pastespec选择性粘贴选择性贴上path路径路径pattern方式for "file search pattern"样式pattern图案for hatch pattern, line pattern, etc.样式pedit多段线编辑聚合线编辑pen plotters笔式绘图仪笔式绘图机pen speed笔速笔速pen width笔宽笔宽Perfomance性能效能perimeter周长周长personalization个人化个人化pface复合面聚合面Phong shading Phong着色描影Photo Raytrace renderer照片级光线跟踪渲染光线追踪相片彩现Photo Real renderer照片级真实感渲染真实相片彩现photo realistic rendering照片级真实感渲染相片质感彩现pick button拾取键点选钮pickbox拾取框点选框PICKFIRST选择优先先点选picture图片图片pixel像素像素placeholder占位符定位器plan平面图平面plan view平面视图平面视景planar projection平面投影平面投影pline多段线聚合线plot打印出图Plot Configuration打印配置出图规划plot files打印文件出图档plot rotation打印旋转出图旋转plot spooling打印假脱机出图伫列Plot Style Manager打印样式管理器plot style table打印样式表出图型式表plotter绘图仪绘图机plotter linetype绘图仪线型绘图机线型Plotter Manager打印机管理器Point Filters点过滤点过滤器point marker点标记点标记Point Sample点采样取样点Point Style点样式点型式pointer指针指标pointing device定点设备指向设备polar array环形阵列环形阵列polar coordinate极坐标极座标polar tracking极轴追踪极座标追踪polar tracking极轴追踪极座标追踪polyface meshes多面网格聚合面网面polygon正多边形多边形polygon多边形多边形polygon meshes多边形网格多边形网面polygon window多边形窗口多边形视窗polygonal clipping boundaries多边形剪切边界多边形截取边界polyline多段线聚合线polyline clipping boundaries多段线裁剪边界聚合线截取边界polyline segments多段线线段聚合线线段polymesh多边形网格聚合网面popup弹出弹出Popup List弹出列表弹出列示port端口埠Portrait肖像直式Portrait纵向,if used for paper layout直式positional tolerances位置公差位置公差precision精度精确度predefine预定义事先定义的preferences系统配置环境设定Preferences dialog box系统配置对话框「环境设定」对话方块preview打印预览预览primitive原型基本原件Priority优先级优先权priviledge特权专用权Procedural material过程化材质程序材质process处理程序Profile配置/剖面(图)轮廓program (v.)编程程式Projected tolerance zone投影公差带投影公差区Projected tolerances投影公差投影公差prompt提示提示Properties特性内容Property painter特性刷性质复制器Protocal协议通讯协定prototype原型原型proxy代理代理proxy fonts代理字体代理字型pull down menu下拉菜单下拉功能表purge清理清除pyramid棱锥面三角锥体autocad机械制图英语词汇（三）QDIM快速标注快速标注qsave快存快速存档qtext快速文字快速文字Quadratic二次二次quality质量品质Quick Tour快速指南快速导览radian弧度弪度Radio Button单选钮圆钮radius半径半径raster file format光栅文件格式网格档案格式Raster Image光栅图像网格式影像raster image boundaries光栅图像边界网格式影像边界ray射线射线,光线Ray Casting射线法raytraced renderer光线跟踪渲染光线追踪彩现raytraced shadows光线跟踪阴影光线追踪阴影read读取读取Realtime实时即时模式recover恢复修复recover修复修复rectang矩形矩形recursion递归递回Redefine重定义重新定义redo重做重做redraw重画重绘redrawall全重画全部重绘reference引用参考reference参照参考reference angles参考角参考角度reference point参考点参考点refine精度操纵精细化reflection color反射色反射色reflection mapping反射贴图反射贴图refractive index折射指数折射系数refresh刷新更新regen重生成重生regenall全重生成全部重生regenauto自动重生成自动重生regenerate重生成重生regeneration重生成重生region面域面域registry注册表登录reinit重初始化重新起始设定reinstall重新安装重新安装relative angles相对角相对角度relative coordinates相对坐标相对座标release版本版本Reload重载重新载入remove删除移除rename重命名更名rename重命名更名render渲染彩现renderer渲染程序彩现程式Replace替换取代replay重放重播Requirement需求需求reset重置重设resizing改变大小重新调整尺寸resolution融入解析度resolution分辨率解析度restore恢复取回resume恢复执行继续执行Retain保留保留return button回车键Enter键revert复原恢复原状revolve旋转回转revsurf旋转曲面回转曲面ridge棱脊线Right-Angle直角直角rmat材质彩现材质rollback回卷溯回root point原点根点rotate旋转旋转rotate3d三维旋转旋转3ＤRotation旋转旋转routine例行程序常式Rows dialog box“行”对话框列对话方块rpref渲染选项彩现环境设定rscript重复执行重新执行脚本rubber-band line拖引线伸缩线rulesurf直纹曲面规则曲面Run Script运行脚本执行脚本running object snap执行对象捕捉常驻式「物件锁点」running override整体替代整体取代runout跳动偏转度sample样例取样Saturation饱与度饱与度save储存储存Save back存回回存saveas另存为另存新档save<IMG储存图像储存影像scale比例缩放,（缩放）比例if used as noun调整比例,比例scale factor比例因子比例系数Scaled to Fit按图纸空间缩放调整比例到布满scan扫描扫描Scatter散布图散量scene场景场景schema模式纲要schema模式纲要screen屏幕萤幕script脚本脚本script files脚本文件脚本档scroll bar滚动条卷动轴SDI(MDI)单文档界面(多文档界面)SE Isometric东南等轴测东南等角SE Isometric东南等轴测东南等角Search for Help on搜索帮助寻找辅助说明主题section区域,部分,节（相关于章节）剖面section切割剖面section截面剖面see参见参阅segment段,线段区段,线段select选择选取select all全部选择全选Select object对象选择选取物件selectable可选择的可选取selection选择集,选择选取,选项(作名词用)selection sets选择集选集Separate分割分隔,个别的Separate分割分隔,个别的Serial number序列号序号session任务阶段作业set设置(v),集合(n)设定setting设置设定shade着色,灰度(用于单色Gray )描影shader着色程序描影程式shadow map阴影贴图阴影贴图shape形造型Sharpness尖锐度鲜明度sheet表,板(for ACIS only)图纸Shell抽壳薄壳shell SHELL薄壳Shell抽壳薄壳shortcut快捷键快显show显示展示Silhouette轮廓剪影Single Face单一表面单面single-pen plotter单笔式绘图仪单笔绘图机size数目尺寸sizing调整大小调整尺寸sketch徒手画徒手描绘slice剖切面(as n.)切割面slice剖切切割面slide幻灯片幻灯片slide libraries幻灯库幻灯片库smooth shading平滑着色平滑描影smoothing angle平滑角度平滑角度snap捕捉锁点snap angle捕捉角度锁点角度snap grid捕捉栅格锁点格点Snap mode捕捉模式锁点模式snap resolution捕捉分辨率锁点解析度SnapTips捕捉提示锁点提示solid填充实体, 2D实面solid (二维)填充/(三维)实体实体, 2D实面Solid Fill实体填充实面填实solid modeler实体建模实体模型器solids实体实体, 3D实体sorting排序排序source applications源文件source point源点来源点space空间空间spacing间距间距Special Edit特定编辑特殊编辑specific指定（的）特定的specific特有的特定的specify指定指定specular reflection镜面反射（高光）镜面反射Spelling拼写检查拼字sphere球面圆球体spherical projection球面投影球面投影spline样条曲线云形线spline frame样条曲线框架云形线架构splinedit样条编辑云形线编辑Split拆分分割spooler缓冲（文件）排存器spotlight angles聚光灯角度stack堆栈堆叠Stack堆叠堆叠stacked text叠式文本堆叠文字stamp戳记戳记Standard标准标准Start起点启动start angle起点角度起始角度start tangent起点切向起始切点Start Up dialog box“启动”对话框「启动」对话方块starting起始起点statements状态说明叙述,.声明,陈述式statistics统计信息统计值stats统计统计值status状态状态stlout STL输出汇出Stochastic随机推测Stone Color石质颜色石头颜色straighten拉直拉直stretch拉伸拉伸Strikeout Maybe删去删除线style样式字型substitute替换替换subtract差集减去Suffix后缀字尾support directory支持目录支援目录support files支持文件支援档suppress禁止抑制suppress不输出抑制Suppress收缩抑制surface曲面表面,曲面SW Isometric西南等轴测西南等角SW Isometric西南等轴测西南等角swap file交换文件置换档swatch样本样本sweep延伸扫掠sweep抹去扫掠sweep扫掠扫掠switch切换开关switch开关开关swivel旋转旋转swivel旋转旋转sym符号符号symbol set符号集符号集symbol table符号表符号表Symmetrical对称对称Synchronize同步同步system requirements系统需求系统需求system variables系统变量系统变数syswindows系统窗口系统视窗tab附签标签table表表格tablet数字化仪数位板tabsurf平移曲面板展曲面tabulated surface平移曲面板展曲面Tag标记标签tangent a.相切（的）n.切线切点tangential相切相切Taper Faces倾斜面锥形面Taper Faces倾斜面锥形面tapered polyline segments锥状多段线线段锥状聚合线段tapering锥状锥形target目标（点、对象）目标target box靶框目标框template drawing样板图样板图面temporary files临时文件暂存档terminate终止终止tessellation lines素线镶嵌线tesslated text嵌花文字Test测试测试tetrahedron四面体四面体text文字,sometimes文本文字text color文字色文字颜色text control codes文字操纵代码文字操纵码text editor文本编辑器文字编辑器text fonts字体字体text height字高文字高度text justification文字对齐文字对正text properties文字特性文字性质text style文字样式字型textscr文本屏文字萤幕Textual文本（的）文字texture map纹理贴图材质贴图thaw解冻解冻thickness厚度厚度threshold阈（值）临界值thumbnail略图thumbnail preview image略图预览图像缩图预览影像Tick标记短斜线tilde波浪号波浪符号(~)tile horizontal水平平铺非重叠水平式tile vertical垂直平铺tiled viewports平铺视口非重叠视埠tilemode平铺模式非重叠模式tilemode平铺模式非重叠模式time时间时间Timeout超时逾时title block标题栏标题栏toggle开关,切换切换token标记记号tolerance公差公差toolbar工具栏工具列top view俯顶视图上视景topology拓扑结构拓朴toroidal环形圆环形torus圆环（体/面）圆环体trace宽线追踪,等宽线Trace跟踪追踪,等宽线Trailing后续结尾transform变换转换Translation平移转译Transparency透明透明度transparent图像透明度透通式transparent command透明命令透通指令Tree View树状图treestat树状结构树构状态triangle三角形三角形trim修剪修剪tripod三轴架三向轴trunctuate截短截断tube管,圆管圆管Turbulence扰动乱流tutorials教程导览Twist扭曲扭转Type类型键入ucsicon UCS图标USC图示UCSICON UCS图标USC图示undefine命令取消取消定义underflow下溢低溢underline下划线底线undo放弃复原Unhide显示取消隐藏Unhide显示取消隐藏uninstall删除安装解除安装union并集联集Unload卸载释放unnamed blocks无名块未具名块updating更新更新Upside Down倒置上下颠倒user coordinate system用户坐标系使用者座标系统(UCS) Validation校验检验variable变量变数vector矢量向量Vein Color纹理颜色纹路颜色vertex顶点顶点vertical dimension垂直标注垂直标注vertices顶点顶点video display视频播放视频显示器view视图视景View Aligned对齐浏览对齐视景viewpoint视点检视点viewport视口视埠viewport configuration视口配置视埠规划viewres显示精度视景解析度virtual screen display虚屏显示虚拟萤幕显示visibility可见性可见性volumetric shadows体积阴影体积阴影vplayer视口图层视埠图层操纵vpoint设置视点检视点vports多视口视埠vslide观看幻灯检视幻灯片warning警告警告wblock写块制作图块wedge楔体表面楔形体Weight权值权值weld接合接合Whats new新特性新增功能Width宽度宽度Window窗口窗选window polygon窗口多边形多边形窗选wire连线线素wireframe model线框模型线架构模型word wrap词语换行文字折行working drawing工作图形工作图面World Coordinate System (WCS)世界坐标系世界座标系统xbind外部参照绑定外部并入Xdata外部数据延伸资料xline参照线建构线xplode分解炸开xref外部参照外部参考Xref Log外部参照记录文件外部参考记录xref-dependent layer依靠外部参照的图层xref-dependent layer依靠外部参照的图层xrefs (external references)外部参照外部参考zoom缩放缩放Zoom limits图限缩放缩放范围Zoom Previous缩放到上次缩放前次Zoom window按窗口,按作图区缩放缩放窗选。

AA/Cacrosscorners对角距A/Facrossflats对边距abovestuffing上填料accumulationofenergy储能accumulation聚集性acmethread梯形(爱克姆)螺纹acrosscorner对角距acrossflat对边距actualsize实质尺寸acuteangle锐角addendum齿顶高addendumcircle齿顶圆admiraltymetal含锡黄铜affiliation附属性(关系)ageingtreatment时效办理ALaluminum铝alignedsectionalview旋转剖视图allowance容差、加工余量analyticalmethodoflineandplane线面剖析法analyticalmethodofshape形体剖析法analyzableassembly剖析装置图ANGangle角anglebarorL-bar(beam)角钢anglebetweenaxonometricaxes轴间角angulardimension角度尺寸angulargear人字齿轮angularsection斜剖面angularity倾斜度anneal退火anti-clockwise逆时针方向的arroworarrowheads箭头asbestospacking石棉填料ASMassembly装置(图)、零件assemblydrawingnumber装置图图号assemblydrawings装置(组装)图assemblyforinstallation安装图assemblyparts装置组合零件assemblysketches装置草图auxiliarycircle协助圆auxiliaryplane协助平面auxiliarysectionalview斜(协助)剖视图alignedanddeveloped睁开视图AVGaverage均匀axialcoefficientsofforeshortening轴向变形系数axisline轴线axisofrotation转轴axis轴线axonometricaxes轴测轴axonometricdrawing轴测图axonometricprojection轴测投影BBABBabbitt巴氏(轴承)合金back(rear)view后(背)视图bar杆baseline基准线baseparts机座baseplane底平面basicdeviation基本偏差basichole基准孔basicshaft基准轴basicsize基本尺寸BBballbearing转动轴承bearingcover轴承盖bearingset轴承座bearing轴承bellmetal青铜(锡铜)合金beltwheel带轮bevelgear斜齿轮BHNBrinellhardnessnumber布氏硬度值bisector均分线bladespring板簧blindhole盲孔(不通的孔)blindhole盲孔blindthreadedhole螺纹盲孔bluntangle钝角bodyofrevolution展转体boltjoint螺栓连结bolt螺栓border图框borderline图框线boringmachineorboring镗床boring镗孔bossclub凸台bottomshell下轴瓦box箱体brazingmetal铜锌合金brightwasher平垫圈Brinellhardness布氏(HB)硬度broacher拉床、绞孔机broaching拉床、扩孔机broach拉光brokenline 断裂线brokenview(localview) 局部视图BRSbrass黄铜BRZbronze青铜burnishorpolishing 磨光butterflyvalve 蝶形阀buttress(screw)thread 锯齿形(枪膛)螺纹caliper 卡尺(钳)capscrew带帽螺钉(栓)capitalletters 大写字母carburizing(carboninfiltration) 渗碳casehardened硬化、表面淬火castingdefect 铸件缺点castingprocesses 锻造工艺casting 锻造、铸件castlenut 内六角圆螺母cavity 空腔(穴)CBOREcounterbore沉孔、用心孔centertocenterdistance中心距centerline(centralline)中心线center-to-centerspacing中心距centralprojection中心投影CHHDcheesehead开槽圆柱头CHAMchamfer倒角chamfer倒角channelbar槽钢characteristicsofprojection投影特征CHDchecked(by)(由)校正checkdrawings校(核)图cheesehead圆柱头Chinesecharacters汉字chromeplating镀铬CIcastiron铸铁CIRcircular圆的circulararc圆弧、弧circularpitch齿距circularpitch周节circularrunout圆跳动CLorcenterline中心线clamping夹紧clearancefit空隙配合clockwise顺时针方向的CMcentimeter厘米coarsepitchthread粗牙一般螺纹coarsewheel粗砂轮加工coating涂覆coincidence(revolved)section重合断面coincidentpoint重影(合)点color-hardening着色硬化、发蓝、发黑combinationsolids组合体commomtangent公切线commonaxis公共轴线commonpoint共有点compass圆规component构件compoundsectionalview 复合剖视图concavemillstone 凹面磨盘concentriccircle 齐心圆concentricityandcoaxiality 同轴(心)度conic(miter)gear 圆锥(伞)齿轮connectingbar 连杆constructionline 作图线contactsurfaces 接触表面continuousstraightthinlinewithzigzags continuousthickline 粗实线continuousthinirregularline 波涛线折线continuousthinline 细实线contourarithmeticmeandeviation 轮廓算术均匀偏差contourelement外形素线conventionalbreaks折断规定画法conventionalrepresentation规定画法converge聚为一点convexmillstone凸面磨盘coordinateaxis坐标轴COPcopper铜copperplating镀铜corrosion腐化cotter(split)pin张口(尾)销counterborehole阶梯沉孔、用心孔counterboringtool平底扩孔钻counter-drill阶梯钻countersunkhole锥形沉孔、用心孔couplingorunion连轴器coveringexternalthread套扣周节CPcircularpitchcrank摇把crossrib十字肋crosssectionshape横断面形状crossingline交错线crossingpoint交错点CRS(CtoC)centers中心距CSKcountersunk锥孔、用心孔CUcubic立方的CUFTcubicfoot立方英尺CUINcubicinch立方英寸CUYDcubicyard立方码cube立方体cuboid长方体cuppacking皮碗密封curvetemplate曲线板curvedlineofintersection曲交线curvedslot曲线槽cuttingplanesymbol剖切平面符号cuttingplane剖切平面cut断面图cycloidalgear摆线齿轮CYLcylinder(cylindrical)圆柱、圆柱体的cylindricity圆柱度Ddashedthinlines虚线datumfeature基准因素datumline基准线datumplane基准面datumpoint基准点datumsymbo基准代号ldeburring去毛刺dedendumcircle齿根圆dedendum齿根高DEGor?degree度delineator制图者descriptivegeometry画法几何descriptivegeometrysolution图解法designdatum设计基准DETDWGdetaildrawing零件图detaildrawing零件图detailing(anassemblydrawing)(由装置图)拆画零件图deviation尺寸偏差（偏差）DIAorφdiameter直径DIAGdiagonal对角线(的)diagonalline对角线diagramassemblydrawing装置工作图diagrammaticdrawing表示图diameter直径diamondknurling网纹滚花dimension尺码dimensionfigure尺寸数字dimensionform尺寸格式dimensionline尺寸线dimensiontext尺寸数值dimensiontolerance尺寸公差dimetricdrawing正二轴测图dividers分规dome圆顶状double-startthread双线螺纹dowelpin圆柱销draftordraught起模斜度draftingpaper画图纸draftingtape胶带纸drawingboard图板drawingnumber图号DRGdrawing制图、图样drilling钻孔drivegear主动齿轮drivengear从动齿轮drivenshaft从动轴DRNdrawn(by)(由)画图ductilecastiron球墨铸铁dynamometry测力Eedgeline棱线effectivediameters弹簧中径effectivelength有效长度EIorei 来自法文ecartinferieur下偏差代号elbow肘形弯管(头)elementcircle素线圆elementsymbol基本符号elementaryunit基本体ellipse椭圆elongatedhole延伸孔、拉伸孔endcover端盖endface端面endpoint端点engineeringrequirements技术要求enlargedpartialview局部放大图enlargementscale放大比率EQUISPorEQSequallyspaced均布erasingshield擦图片ESores 来自法文ecartsuperieur上偏差代号EXTexternal外面的extensionline尺寸界限external(male)thread外(阳)螺纹externaldiameter弹簧外径externaldimension外形尺寸externaltangency外切externalthreadlathing车外螺纹externalview外形视图extremepositionofmoveablepart活动极限地点extruding挤压FFABfabricate制造、装置faucet旋塞、水龙头feedspiral送料螺旋feltring毡圈ferrousmetal黑色金属FIG.figure附图、插图FILfillister凹槽file锉filingmargin装订边fillin填写fillet锻造(内)圆角fineboring精镗finebroaching精拉finegrinding精磨finemilling精铣finepitchthread细牙一般螺纹fineplanning精刨fineturning精车finishallover所有加工fissure裂纹fitsymbol配合代号fitsystem配合制fit配合55?nonsealingpipethread55?非密封管螺纹55?sealingpipethread55?密封管螺纹fixedbody固定钳身flange法兰盘、凸缘flatbar扁钢flatheads平顶flatorplane平面flatness平面度follower从动(大齿)轮font字体fontcavity缩孔、铸口forging锻压fork拨叉formerror形状偏差forthquadrant第四象限fourquadrants四个象限45?mitreline45?斜线freehand徒手(画)freeheight自由高度frontalline正平线frontalplane(orV-plane)正投影面frontalplane正平面frustumofacone圆锥台frustumofacone截头圆锥frustumofapyramid棱锥台FTor′foot英尺fullsectionalview全剖视图原值比率fullsizefullthread 全螺纹functionaldimensions 功能尺寸Ggasket密封垫(圈)gaugecalipers卡(量)规gearbox(case)齿轮箱geartrain齿轮传动gear齿轮generalfitclass配合种类general-plane一般地点平面general-positionline一般地点直线generatingcircle母线圆generator(generation)line母线Geometricconstruction几何作图geometricalsolid几何体geometricaltolerancesymbol形位公差符号geometricaltolerance形状地点公差GIgalvanizediron马口铁、镀锌铁gib-headkey钩头楔键gland压盖gland密封压盖globevalve球阀good-qualitycarbonsteel优良碳素钢grade坡度gradeAandgradeBoftypeonehexagonnutI型六角螺母A级和B级graduatedscale比率(分度)尺图示法graphicalrepresentationGraphics图学GRDgrind磨削greycastiron灰口铸铁grindingmachine磨床grinding研磨grinding磨削groove凹槽、沟纹guardvalve安全阀guidepin定位销guidescrew丝杠Hhalfsectionalview半剖视图halfview半视图handvalve手压阀hardcasting白口铁hardmetal硬质合金hardenedandtempered调质的harden淬火hardnessnumber硬度值Hatching剖面线heat-treatment热办理heavylines加深图线heavymetal重金属helicalcompressionspring圆柱螺旋压缩弹簧helicalspring螺旋弹簧helicalspurgear斜齿圆柱齿轮helicaltensionspring圆柱螺旋拉伸弹簧herringbonegear人字形圆柱齿轮HEXhexagon六角(边)形HEXHDhexagonhead六角头hexnut六角螺母hexslottednut六角开槽螺母hexagonhead六角头hexagonheadbolt六角头螺栓hexagonheadbolt六角头螺栓hexagonsocketcapscrew内六角圆柱头螺钉hexagonthinnut六角薄螺母hiddenedges不行见轮廓线high-carbonsteel高碳钢high-speedsteel高速钢hole-basissystemoffits基孔制配合horizontal(level)plane水平面horizontalline水平线horizontalprojectionplane(H-plane)水平投影面hot-rolledsteel热轧钢HPhorsepower马力H-perpendicularline铅垂线H-perpendicularplane铅垂面HRhour小时hub轮毂hub轮毂、中心hyperbola 双曲线Ihypotenuse直角三角形之斜边(弦) I/Dinsidediameter 内径、内形尺寸I-beam工字钢imaginaryline设想线INor″inch英寸incenter内(切圆)心includedangle夹角inflexion拐点ingotiron低碳钢(工业纯铁) initialoutline初始轮廓线inletside进口端innerrace内圈insidediameter内径instructionbook说明书instrumentaldrawing用仪器画的图INTinternal内部的interchangeability交换性interferencefit过盈配合internal(female)thread内(阴)螺纹internal(inside)caliper内卡尺(钳)internaldiameters弹簧内径internaltangency内切internalthreadlathing车内螺纹interpenetration相贯intersectingplane截平面intersectionline截交线intersectionofplanesurfaces平面之交线intersectionofsurfaces表面之交线intersectionpoint交点Intersection订交Intuitiveillustrations直观图involutegear渐开线齿轮iron铁ISOstandardsISO国际标准ISO=InternationalStandardizationOrganization国际标准化组织正等轴测图isometricdrawing(diagram)isometricprojection正等测投影isometricsectionalview正等轴测剖视图Italicfont斜体Jjack千斤顶、起重器jigbody 夹详细junctionsurface 联合面Kkeydiagram 原理草图keyjoint 键连结keyseat 键座keytypes 键的型式keyway(slot) 键槽key键knobbled(wrought)iron 熟(锻)铁knurling 滚花knurlingnut 滚花螺帽LlampplankLATlatera l 钳口板侧(横)向的lathe 车床LBpound磅leaddistance导程leaderline引导线lead导程leafspring叶(薄)片弹簧lefthand-thread左旋螺纹left-handside(end)view左(端)视图lengthofthreadengagement螺纹旋合长度letter字母leverarm长臂杠杆LGlong.length长度、长的LHlefthand左旋、左方向lightmetal轻金属limitsize极限尺寸limitingdeviations极限偏差limitingelement转向轮廓素线LINlinear线性的、直线的linesegment线段linestyles线型linearity直线性linesinplanes线在面上L-iron角铁local(broken-out)sectionalview局部剖视图locationbydimension定位尺寸locationdimension尺寸定位locknut防松螺母lockscrew锁紧螺钉lockingdevice锁紧装置LONGlongitude经度(线)longdasheddottedthinline点画线longdasheddoubledottedthinline双点画线lower-caseletters小写字母lowerdeviation下偏差lowerlimit下限(值)lubricantpump齿轮油泵。

常⽤机械制图英语AA/C across corners 对⾓距A/F across flats 对边距above stuffing上填料accumulation of energy储能accumulation积聚性acme thread梯形(爱克姆)螺纹across corner 对⾓距across flat 对边距actual size实际尺⼨acute angle 锐⾓addendum 齿顶⾼addendum circle 齿顶圆admiralty metal含锡黄铜affiliation从属性(关系)ageing treatment时效处理AL aluminum 铝aligned sectional view旋转剖视图allowance容差、加⼯余量analytical method of line and plane线⾯分析法analytical method of shape形体分析法analyzable assembly分析装配图ANG angle ⾓angle bar or L-bar (beam)⾓钢angle between axonometric axes轴间⾓angular dimension ⾓度尺⼨angular gear⼈字齿轮angular section斜剖⾯angularity倾斜度anneal退⽕anti-clockwise逆时针⽅向的arrow or arrowheads 箭头asbestos packing⽯棉填料ASM assembly 装配(图)、部件assembly drawing number装配图图号assembly drawings装配(组装)图assembly for installation安装图assembly parts装配组合零件assembly sketches装配草图auxiliary circle辅助圆auxiliary plane辅助平⾯auxiliary sectional view斜(辅助)剖视图 aligned and developed展开视图AVG average 平均axial coefficients of foreshortening轴向变形系数axis line 轴线axis of rotation转轴axis轴线axonometric axes轴测轴axonometric drawing轴测图axonometric projection轴测投影BBAB Babbitt 巴⽒(轴承)合⾦back (rear) view后(背)视图bar杆base line 基准线base parts机座base plane底平⾯basic deviation基本偏差basic hole基准孔basic shaft基准轴basic size基本尺⼨BB ball bearing 滚动轴承bearing cover轴承盖bearing set轴承座 bearing轴承bell metal青铜(锡铜)合⾦belt wheel带轮bevel gear斜齿轮BHN Brinell hardness number 布⽒硬度值bisector 平分线blade spring板簧blind hole 盲孔(不通的孔)blind hole盲孔blind threaded hole螺纹盲孔blunt angle 钝⾓body of revolution回转体bolt joint螺栓连接bolt螺栓border 图框border line 图框线boring machine or boring镗床boring镗孔boss club凸台bottom shell 下轴⽡box箱体brazing metal铜锌合⾦bright washer平垫圈Brinell hardness布⽒(HB)硬度broacher拉床、绞孔机broaching拉床、扩孔机broach拉光broken line 断裂线broken view (local view)局部视图BRS brass 黄铜BRZ bronze 青铜burnish or polishing磨光butterfly valve蝶形阀buttress (screw) thread锯齿形(枪膛)螺纹caliper卡尺(钳)cap screw带帽螺钉(栓)capital letters ⼤写字母carburizing (carbon infiltration)渗碳case hardened硬化、表⾯淬⽕casting defect铸件缺陷casting processes铸造⼯艺casting铸造、铸件castle nut内六⾓圆螺母cavity空腔(⽳)CBORE counterbore 沉孔、埋头孔center to center distance 中⼼距centerline (central line) 中⼼线center-to-center spacing中⼼距central projection中⼼投影CH HD cheese head 开槽圆柱头CHAM chamfer 倒⾓chamfer倒⾓channel bar槽钢characteristics of projection 投影特性CHD checked (by) (由) …校对check drawings校(核)图cheese head圆柱头Chinese characters 汉字chrome plating镀铬CI cast iron 铸铁CIR circular 圆的circular arc 圆弧、弧circular pitch 齿距circular pitch周节circular runout圆跳动CL or centerline 中⼼线clamping夹紧clearance fit间隙配合clockwise顺时针⽅向的CM centimeter 厘⽶coarse pitch thread粗⽛普通螺纹coarse wheel粗砂轮加⼯coating涂覆coincidence (revolved) section重合断⾯coincident point重影(合)点color-hardening着⾊硬化、发蓝、发⿊combination solids组合体commom tangent公切线common axis公共轴线common point 共有点compass 圆规component构件compound sectional view复合剖视图concave millstone凹⾯磨盘concentric circle同⼼圆concentricity and coaxiality同轴(⼼)度conic (miter) gear圆锥(伞)齿轮connecting bar连杆construction line 作图线contact surfaces接触表⾯continuous straight thin line with zig zags 折线continuous thick line 粗实线continuous thin irregular line 波浪线continuous thin line 细实线contour arithmetic mean deviation轮廓算术平均偏差contour element外形素线conventional breaks折断规定画法conventional representation规定画法converge聚为⼀点convex millstone凸⾯磨盘coordinate axis坐标轴COP copper 铜copper plating镀铜corrosion腐蚀cotter (split) pin 开⼝(尾)销counterbore hole 阶梯沉孔、埋头孔counterboring tool 平底扩孔钻counter-drill 阶梯钻countersunk hole锥形沉孔、埋头孔coupling or union连轴器covering external thread套扣CP circular pitch 周节crank摇把cross rib⼗字肋cross section shape横断⾯形状crossing line交叉线crossing point交叉点CRS (C to C) centers 中⼼距CSK countersunk 锥孔、埋头孔CU cubic ⽴⽅的CU FT cubic foot ⽴⽅英尺CU IN cubic inch ⽴⽅英⼨CU YD cubic yard ⽴⽅码cube⽴⽅体cuboid长⽅体cup packing⽪碗密封curve template 曲线板curved line of intersection曲交线curved slot 曲线槽cutting plane symbol剖切平⾯符号cutting plane剖切平⾯cut断⾯图cycloidal gear摆线齿轮CYL cylinder (cylindrical) 圆柱、圆柱体的cylindricity圆柱度Ddashed thin lines 虚线datum feature基准要素datum line基准线datum plane基准⾯datum point基准点datum symbo基准代号 ldeburring去⽑刺dedendum circle 齿根圆dedendum 齿根⾼DEG or ? degree 度delineator制图者descriptive geometry 画法⼏何descriptive geometry solution 图解法design datum设计基准DET DWG detail drawing 零件图detail drawing零件图detailing (an assembly drawing) (由装配图)拆画零件图deviation尺⼨偏差（偏差）DIA or φ diameter 直径DIAG diagonal 对⾓线(的)diagonal line 对⾓线diagram assembly drawing装配⼯作图diagrammatic drawing⽰意图diameter 直径diamond knurling⽹纹滚花dimension 尺码dimension figure 尺⼨数字dimension form 尺⼨格式dimension line 尺⼨线dimension text 尺⼨数值dimension tolerance尺⼨公差dimetric drawing正⼆轴测图dividers 分规dome圆顶状double-start thread双线螺纹dowel pin 圆柱销draft or draught起模斜度drafting paper 绘图纸drafting tape 胶带纸drawing board 图板drawing number图号DRG drawing 制图、图样drilling钻孔drive gear主动齿轮driven gear从动齿轮driven shaft从动轴DRN drawn (by) (由) …绘图ductile cast iron球墨铸铁dynamometry测⼒Eedge line棱线effective diameters弹簧中径effective length有效长度EI or ei 来⾃法⽂ecart inferieur 下偏差代号elbow肘形弯管(头) element circle素线圆element symbol基本符号elementary unit基本体ellipse椭圆elongated hole延长孔、拉伸孔end cover端盖end face端⾯end point端点engineering requirements技术要求enlarged partial view局部放⼤图enlargement scale 放⼤⽐例EQUI SP or EQS equally spaced 均布erasing shield 擦图⽚ES or es 来⾃法⽂ecart superieur 上偏差代号EXT external 外部的extension line 尺⼨界线external (male) thread外(阳)螺纹external diameter弹簧外径external dimension外形尺⼨external tangency 外切external thread lathing车外螺纹external view外形视图extreme position of moveable part 活动极限位置extruding挤压FFAB fabricate 制造、装配faucet旋塞、⽔龙头feed spiral送料螺旋felt ring毡圈ferrous metal⿊⾊⾦属FIG. figure 附图、插图FIL fillister 凹槽file锉filing margin 装订边fill in填写fillet铸造(内)圆⾓fine boring精镗fine broaching精拉fine grinding精磨fine milling精铣fine pitch thread细⽛普通螺纹fine planning精刨fine turning精车finish all over全部加⼯fissure裂纹fit symbol配合代号fit system配合制fit配合55? non sealing pipe thread 55?⾮密封管螺纹55? sealing pipe thread 55?密封管螺纹fixed body固定钳⾝flange法兰盘、凸缘flat bar扁钢flat heads平顶flat or plane平⾯flatness平⾯度follower从动(⼤齿)轮font 字体font cavity缩孔、铸⼝forging锻压fork拨叉form error形状误差forth quadrant第四象限four quadrants四个象限45? mitre line 45?斜线free hand 徒⼿(画)free height⾃由⾼度frontal line正平线frontal plane (or V-plane)正投影⾯frontal plane正平⾯frustum of a cone圆锥台frustum of a cone截头圆锥frustum of a pyramid棱锥台FT or ′foot 英尺full sectional view全剖视图full size 原值⽐例full thread全螺纹functional dimensions功能尺⼨Ggasket密封垫(圈)gauge calipers卡(量)规gear box (case)齿轮箱gear train齿轮传动gear齿轮general fit class配合种类general-plane ⼀般位置平⾯general-position line⼀般位置直线generating circle母线圆generator (generation) line母线Geometric construction ⼏何作图geometrical solid⼏何体geometrical tolerance symbol形位公差符号geometrical tolerance形状位置公差GI galvanized iron 马⼝铁、镀锌铁gib-head key钩头楔键gland压盖gland密封压盖globe valve球阀good-quality carbon steel优质碳素钢grade 坡度grade A and grade B of type one hexagon nutI 型六⾓螺母A级和B级graduated scale ⽐例(分度)尺graphical representation 图⽰法Graphics 图学GRD grind 磨削grey cast iron灰⼝铸铁grinding machine磨床grinding研磨grinding磨削groove 凹槽、沟纹guard valve安全阀guide pin定位销guide screw丝杠Hhalf sectional view半剖视图half view半视图hand valve⼿压阀hard casting⽩⼝铁hard metal硬质合⾦hardened and tempered调质的harden淬⽕hardness number硬度值Hatching 剖⾯线heat-treatment热处理heavy lines 加深图线heavy metal重⾦属helical compression spring圆柱螺旋压缩弹簧helical spring螺旋弹簧helical spur gear斜齿圆柱齿轮helical tension spring圆柱螺旋拉伸弹簧herringbone gear⼈字形圆柱齿轮HEX hexagon 六⾓(边)形HEX HD hexagon head 六⾓头hex nut六⾓螺母hex slotted nut六⾓开槽螺母hexagon head 六⾓头hexagon head bolt六⾓头螺栓hexagon head bolt六⾓头螺栓hexagon socket cap screw内六⾓圆柱头螺钉hexagon thin nut六⾓薄螺母hidden edges 不可见轮廓线high-carbon steel⾼碳钢high-speed steel⾼速钢hole-basis system of fits基孔制配合horizontal (level) plane⽔平⾯horizontal line⽔平线horizontal projection plane (H-plane)⽔平投影⾯hot-rolled steel热轧钢HP horsepower 马⼒H-perpendicular line铅垂线H-perpendicular plane铅垂⾯HR hour ⼩时hub轮毂hub轮毂、中⼼hyperbola双曲线Ihypotenuse直⾓三⾓形之斜边(弦)I/D inside diameter 内径、内形尺⼨I-beam⼯字钢imaginary line 假想线IN or ″ inch 英⼨incenter 内(切圆)⼼included angle夹⾓inflexion拐点ingot iron低碳钢(⼯业纯铁)initial outline 初始轮廓线inlet side⼊⼝端inner race内圈inside diameter内径instruction book说明书instrumental drawing ⽤仪器画的图INT internal 内部的interchangeability互换性interference fit过盈配合internal (female) thread内(阴)螺纹internal (inside) caliper内卡尺(钳) internal diameters弹簧内径internal tangency 内切internal thread lathing车内螺纹interpenetration相贯intersecting plane截平⾯intersection line截交线intersection of plane surfaces平⾯之交线intersection of surfaces表⾯之交线intersection point交点Intersection相交Intuitive illustrations直观图involute gear渐开线齿轮iron铁ISO standards ISO国际标准ISO=International Standardization Organization国际标准化组织isometric drawing (diagram)正等轴测图isometric projection正等测投影isometric sectional view正等轴测剖视图Italic font 斜体Jjack千⽄顶、起重器jig body夹具体junction surface结合⾯Kkey diagram原理草图key joint键连接key seat键座key types键的型式key way (slot)键槽key键knobbled (wrought) iron熟(锻)铁knurling 滚花knurling nut滚花螺帽Llamp plank钳⼝板LAT lateral 侧(横)向的lathe车床LB pound 磅lead distance导程leader line 指引线lead导程leaf spring叶(薄)⽚弹簧left hand-thread左旋螺纹left-hand side (end) view左(端)视图length of thread engagement螺纹旋合长度letter 字母lever arm长臂杠杆LG long .length 长度、长的LH left hand 左旋、左⽅向light metal轻⾦属limit size极限尺⼨limiting deviations极限偏差limiting element转向轮廓素线LIN linear 线性的、直线的line segment 线段line styles 线型linearity直线性lines in planes线在⾯上L-iron⾓铁local (broken-out) sectional view局部剖视图location by dimension 定位尺⼨location dimension尺⼨定位lock nut防松螺母lock screw锁紧螺钉locking device锁紧装置LONG longitude 经度(线)long dashed dotted thin line 点画线long dashed double dotted thin line 双点画线lower-case letters ⼩写字母lower deviation下偏差lower limit下限(值)lubricant pump齿轮油泵。

1 标题栏英文工程图纸的右下边是标题栏（相当于我们的标题栏和部分技术要求），其中有图纸名称（TILE）、设计者（DRAWN）、审查者（CHECKED）、材料（MATERIAL）、日期（DATE）、比例（SCALE）、热处理（HEAT TREATMENT）和其它一些要求，如：1)TOLERANCES UNLESS OTHERWISE SPECIFIAL 未注公差。

2)DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位。

3)ANGULAR TOLERANCE±1°角度公差±1°。

4)DIMS TOLERANCE±0.1未注尺寸公差±0.1。

5)SURFACE FINISH 3.2 UNLESS STATED未注粗糙度3.2。

2 常见尺寸的标注及要求2.1孔（HOLE）如：（1）毛坯孔：3"DIAO+1CORE 芯子3"0+1;（2）加工孔：1"DIA 1";（3）锪孔：锪孔(注C＇BORE=COUNTER BORE锪底面孔);（4）铰孔：1"/4 DIA REAM 铰孔1"/4;（5）螺纹孔的标注一般要表示出螺纹的直径，每英寸牙数（螺矩）、螺纹种类、精度等级、钻深、攻深，方向等。

如：例1. 6 HOLES EQUI-SPACED ON 5"DIA (6孔均布在5圆周上（EQUI-SPACED=EQUALLY SPACED均布）DRILL 1"DIATHRO＇钻1"通孔（THRO＇=THROUGH通）C/SINK22×6DEEP 沉孔22×6例2. TAP7"/8-14UNF-3BTHRO＇攻统一标准细牙螺纹，每英寸14牙，精度等级3B级（注UNF=UNIFIED FINE THREAD美国标准细牙螺纹）1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO 钻1"孔，攻1"/4美国粗牙螺纹，每英寸20牙，攻深7"/8,4孔不准钻通（UNC=UNIFIED COARSE THREAD 美国标准粗牙螺纹）1"-14NS-2THRO 攻美国固定特种螺纹M1",每英寸牙数14,精度等级为二级（注NS=NATIONAL SPECIAL THREAD:美国固定特种标准）2.2倒角（CHAMFER）例1/8×45°BEV 倒角1/8×45°（注BEV=BEVEL，斜面）1.5×45°CHAM 倒角1.5×45°(注CHAM=CHAMFER倒角)2.3方(SQUARE) 例5"SQUARE 5"×5"方2.4剖视（SECTION）例SECTION A-A A-A剖面2.5圆角半径例1"R R1"RADIUS MUST BE SMOOTH AND BLEND INTO FACE 圆弧必须光滑且与平面相切2.6加工余量例DOTTED LINES INDICATED MAX FINISH 1"/8 虚线表示最大加工余量1"/82.7零件标记例USE 5"/16 RAISED HAIRLINE LET-TERS MARKING ON ONE SIDE OF BODY用突起高为5"/16的细实线字母在本体一侧打标记3 关于铸锻件的技术要求例1. FORGING MUST BE ANNEALED TO BE BELOW 203 BRINELL HARDNESS 锻件必须退火处理，布氏硬度<203 例2. NORMALIZE TO 163-207BHN MUST BE FREE OF SCALE & RUST 锻件正火处理，布氏硬度163-207,锻件表面不得有氧化皮和锈蚀。

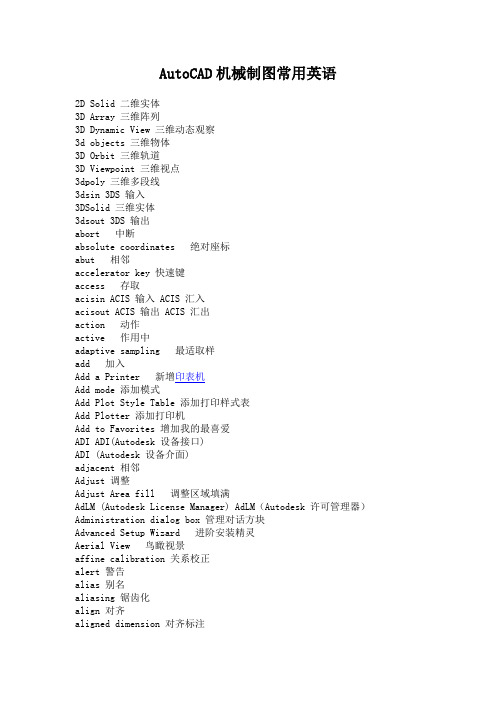

AutoCAD机械制图常用英语2D Solid 二维实体3D Array 三维阵列3D Dynamic View 三维动态观察3d objects 三维物体3D Orbit 三维轨道3D Viewpoint 三维视点3dpoly 三维多段线3dsin 3DS 输入3DSolid 三维实体3dsout 3DS 输出abort 中断absolute coordinates 绝对座标abut 相邻accelerator key 快速键access 存取acisin ACIS 输入 ACIS 汇入acisout ACIS 输出 ACIS 汇出action 动作active 作用中adaptive sampling 最适取样add 加入Add a Printer 新增印表机Add mode 添加模式Add Plot Style Table 添加打印样式表Add Plotter 添加打印机Add to Favorites 增加我的最喜爱ADI ADI(Autodesk 设备接口)ADI (Autodesk 设备介面)adjacent 相邻Adjust 调整Adjust Area fill 调整区域填满AdLM (Autodesk License Manager) AdLM（Autodesk 许可管理器）Administration dialog box 管理对话方块Advanced Setup Wizard 进阶安装精灵Aerial View 鸟瞰视景affine calibration 关系校正alert 警告alias 别名aliasing 锯齿化align 对齐aligned dimension 对齐标注alignment 对齐allocate 配置Altitude 高度ambient color 环境颜色ambient light 环境光源angular dimension 角度标注angular unit 角度单位annotation 注解anonymous block 匿名图块anti-aliasing 消除锯齿aperture 锁点框apparent intersections 外观交点append 附加Application key 应用程式码appload 载入应用程式Apply 套用approximation points 近似点arc 弧Architectual Ticks 建筑斜线area 区域 ,面积Argument 引数Arrange icons 排列图示array 阵列arrowhead 箭头ASCII ASCII （美国标准信息交换码） ASCII aseadmin ASE 管理aseexport ASE 输出aselinks ASE 链接aserows ASE 行aseselect ASE 选择ASE 选取asesqled SQL 编辑ASE SQL 编辑器Aspect 纵横向间距aspect ratio 纵横比assign 指定Assist 辅助associative dimension 关联式标注associative hatches 关联式剖面线attach v. 贴附attdef 属性定义attdisp 属性显示attedit 属性编辑attenuation 衰减attenuation of light 光源衰减attext 属性萃取attredef 属性重新定义attribute definition 属性定义Attribute Display 属性显示attribute extraction file 属性萃取档attribute extraction template file 属性萃取样板档attribute prompt 属性提示attribute tag 属性标签attribute value 属性值audit 检核authorization code 授权码AutoCAD library search path AutoCAD 资源库搜寻路径autocommit 自动确定AutoTrack 自动追踪axis tripod 三向轴azimuth 方位Back Clipping On 后向剪裁打开back view 后视景background color 背景颜色backup 备份Backward 左右反向bad 不正确base 基点基准,底端,底部base dimension 基准标注基线式标注base grips 基准掣点base point 基准点baseline 基线式baseline dimension 基线式标注Basic color 基本颜色batch plotting 批次出图beam angles of spotlights 点光源光线角度Beep on Error 错误时发出哔声bevel 斜切beveling objects 斜切物件Bezier curve Bezier 曲线Big Font 大字体bind 并入bitmap 点阵图blend 混成blipmode 点记模式block 图块block definition 图块定义block reference 图块参考block table 图块表格bmpout BMP 汇出body 主体Boolean operation 布林运算borders 图框bottom view 下视景boundary 边界boundary sets 边界集bounding 边界框break (v.) 切断Bring Above Object 置于物件上方Bring to Top 置于最上方brower 浏览器built-in 内建bulge 凸度bump map 凸纹贴图button menu 按钮功能表BYBLOCK 随块BYLAYER 随层byte 位元组cabling 配线cal 校正calibrate 校正call 呼叫callback 回覆callback 回覆camera 照相机camera angle 相机角度Cancel 取消cap 封口cascade 重叠排列case 大小写cast 投射catalog 目录cell 储存格Center 中心center mark 中心点标记centerline 中心线centroid 矩心chamfer 倒角change 变更block 块图块block definition 块定义图块定义block reference 块参照图块参考block table 块表图块表格bmpout BMP 输出 BMP 汇出body 体主体Boolean operation 布尔运算布林运算borders 边框图框bottom view 仰视图下视景boundary 边界boundary sets 边界集bounding 边（框）边界框break (v.) 打断切断Bring Above Object 置于对象之上置于物件上方Bring to Top 顶置置于最上方brower 浏览器built-in 内置的内建bulge 凸度bump map 凹凸贴图凸纹贴图button menu 按钮菜单按钮功能表BYBLOCK 随块BYLAYER 随层byte 字节位元组cabling 电缆布线配线cal 计算器校正calibrate 校准校正call 调用呼叫callback 回调(for LISP) 回覆callback 回叫回覆camera 照相机camera angle 相机角度Cancel 取消cap 封口cascade 层叠（的）重叠排列case 大小写cast 投射catalog 目录cell 单元储存格Center 圆心中心center mark 圆心标记中心点标记centerline 中心线centroid 形心,质心矩心chamfer 倒角change 修改变更character 字符字元Check 检查Check Box 复选框勾选框Check Spelling 拼写检查拼字检查child dimension style 下级标注样式子标注型式chord 弦翼弦chprop 修改特性变更性质circle 圆circular external reference 循环外部参考Circumference 圆周class 类等级, 类别clause 子句Clean 清除清理clear 清除client 客户机用户端clip 剪裁截取Clipboard 剪贴簿clipping boundaries 剪裁边界截取边界clipping planes 剪裁平面截取平面Close 关闭(用于档案),闭合(用于边界,线,面域)cluster 组丛集code pages 代码页字码页color 颜色著色color depth 颜色深度color map 色表颜色对映Color Wheel 颜色轮盘色轮color-dependent 颜色相关Color-Dependent Plot Style Table 颜色相关打印样式表dangle 不固定的悬挂Dark Color 暗色dash 虚线data integrity 数据完整性资料完整性database 数据库资料库datum 基准基准面datum axis 基准轴datum dimension 基准标注datum identifier 基准识别字datum reference frames 基准参考框架基准参考框datum reference letters 基准参考字母基准参考文字dbConnect 数据库连接资料库连结dbConnect Manager 数据库连接管理器dblist 数据库列表资料库列示DBMS drivers DBMS 驱动资料库管理系统 (DBMS) ddattdef 属性定义对话框动态属性定义ddatte 属性编辑对话框动态属性编辑ddattext 属性提取对话框动态属性萃取ddcolor 颜色对话框动态颜色设定ddedit 文字编辑对话框编辑文字与属性定义ddgrips 夹点对话框动态掣点设定ddim 标注设置对话框标注设定ddinsert 插入对话框图块插入ddmodify 图元编辑对话框动态修改ddptype 点类型对话框点型式ddrename 重命名对话框动态更名ddrmodes 绘图模式对话框绘图设定ddselect 对象选择对话框动态选取设定dducs UCS 对话框dducsp UCS 方向对话框ddunits 单位对话框动态单位设定ddview 视图对话框动态视景ddvpoint 视点对话框动态检视点deactivate 释放停用dealer 经销商经销商decal effect 修剪效果除去杂质效果decimal dimensions 十进制标注十进位标注decurve 非曲线化直线化default 缺省预设值,预设default drawing 缺省图形预设图面definition point 定义点Degenerate 退化delay 延迟delete 删除DELta 增量差值demand loading 按需加载应要求载入dependent symbols 依赖符号deployment 展开布署Depth Map 深度贴图深度贴图derive 导出description 说明描述Design Center 设计中心detach 分离Detection 侦测deviation 极限偏差偏差deviation tolerances 极限公差偏差公差device 设备Device and Default Selection 设备和默认选择设备和预设值选取Dia 直径diameter 直径（标注）直径dictionary 词典字典diffuse color 漫射颜色digitizer 数字化仪数位板digitizing puck 数字化仪游标数位化指向器dim 标注标注dimaligned 对齐标注对齐式标注dimangular 角度标注角度标注dimbaseline 标注基线基线式标注dimcenter 圆心标注中心点标注dimcontinue 连续式标注dimdiameter 直径标注dimedit 标注编辑dimension 标注dimension definition points 标注定义点dimension format 标注格式dimension geometry 构成要素标注几何dimension line arc 尺寸线圆弧标注线弧dimension properties 标注特性标注性质dimension scale 标注比例dimension style 标注型式dimension style families 标注样式族标注型式家族dimension style name 标注样式名标注型式名称dimension style overrides 标注样式替代标注型式取代dimension text 标注文字dimension units 标注单位dimension variables 标注变量标注变数dimlinear 线性标注dimordinate 坐标标注座标式标注dimoverride 标注取代dimradius 半径标注dimstyle 标注型式dimtedit 标注文字编辑Direct Hatch 直接填充直接剖面Direction Control 方向控制Directory 目录Disable 禁用取消,停用discard 舍弃Discontinued 取消,停用dish 下半球面圆碟disk space 磁盘空间磁碟空间displacement point 位移点位移点display 显示显示器, 显示, 显示画面Display Order 显示顺序dist 距离distant light 平行光远光源distributing 分布分散式dithering 抖动递色diverge 分散的Divide 等分Division 等分分割,除法dock(undock) 固定（浮动）固定document 文档文件dome 上半球面圆顶donut 环Draft 草图drafting standards 制图标准drafting techniques制图技巧drag and drop 拖放draw 绘制/绘图 (如果后面未接宾语) 绘图drawing 图面,图档Drawing Aids 绘图辅助工具绘图辅助drawing area 绘图区drawing boundaries 图面边界drawing browser 图面浏览器drawing database 图形资料库drawing environment 绘图环境drawing extents 图形范围图面实际范围drawing file 图形文件图档drawing limits 图形界限图面范围drawing order 图形次序绘图顺序drawing project 图形项目绘图专案drawing scale 图面比例drawing standard 图面标准drawing status 图面状态drawing time 绘图时间drawing units 图形单位图面单位driver 驱动程式Dropdown List 下拉式列示dsviewer 鸟瞰视景dtext 动态文字dump 倾出duplicate 重复的dview 动态检视dxbin DXB 汇入dxfin DXF 汇入dxfout DXF 汇出Dynamic 动态Dynamic Dragging 动态拖曳Dynamic Update 动态更新dynamic viewing 动态检视dynamic zooming 动态缩放edge 边缘Edge Surface 边缘曲面edgesurf 边缘曲面editor 编辑器EDUCATION VERSION 教育版effect 效果Element 元素elev 高程elevation 高程ellipse 椭圆embed 嵌入Encapsulated 封装 end 端点结束,终点end angle 结束角度end tangent 结束切点end width 结束宽度Ending 端点English units 英制ENTER ENTER 输入entity 图元entry 资料项environment 环境environment variable 环境变数equation 方程式erase 删除existing 既有的Exit 结束export 汇出expression 表示式extend 延伸extend 超出量（用于标注）延伸extension line 延伸线Extent(s) 实际范围external data 外部资料external database 外部资料库External Reference 外部参考Extract 萃取extrude 挤出face 面facet 产生刻面factor 因子(see Scale Factor) 系数fade 渐层falloff angle 衰退角度Fast Zoom mode 快速缩放模式fatal 致命错误Favorites 我的最爱feature 特征fence 栏选field 栏位file 档案fill 填实Filled Text 文字填实(用于填实线条、实体或实面) Filmroll Filmroll 胶卷filter 过滤器find 寻找工具finish 修饰finish 修饰fit 布满（用于预览时，布满视窗或图纸）fit points 拟合点flag 旗标Flat Shaded, Edges on 带边框平淡着色flat-shaded （平淡）着色floating viewports 浮动视埠flood 大量Flyout Properties 图示列性质fog 雾fold 折痕Follow 自动平面视景font 字体font map file 字体对映档form tolerance 成型公差formatting text 格式化文字frame 画格free-form 自由形式freehand line 手绘线Freeplotting 自由出图freeze 冻结freezing layers 冻结图层From 自Front Clipping On 前向剪裁打开front view 主视图前视景Full Preview 完整预览General 一般generate 产生geometric characteristic symbols 几何特性符号Geometric Tolerance 几何公差geometry 几何图形global 整体Gradient 渐层Grads 分度graphic area 图形区graphics cursor 图形游标graphics screen 图形萤幕graphics window 图形视窗graphscr 图形萤幕gray 灰阶grid 格点grid 格点grid mode 格点模式grip 掣点group 群组group code 群组码Haltftoning 半色调handle 处理码 (用于性质对话方块) handshaking 交握Hardcopy 硬体复制,硬本hardware linetype 硬体线型hardware lock 硬体锁hardware requirement 硬体需求hatch 剖面线hatch areas 剖面区域hatch boundaries 剖面边界hatch pattern 剖面线样式hatch styles 剖面样式hatchedit 剖面线编辑Heads-up Design 抬头设计Height 高度help 说明Hidden Line 隐藏线hidden-line image 隐藏线影像hide 隐藏(hide 消隐hideplot 隐藏出图highlight 亮显highlight 亮光HIGHLIGHT 亮显home page 首页home position 归位点hook line 钩线hotspot 聚光点Hyperlink 超级链接Icon 图示Identifier 标识符IGES (International Graphics Exchange Specification) 基本图形交换规格Ignore 忽略image 影像implement 实施import 汇入Imprint 盖印included angle 夹角infinite lines 无限长直线information 资讯Inherit Properties 继承性质initial environment 初始环境Initialize 起始设定in-place 现地inquiry 查询inscribed polygons 内接多边形insert 插入Insertion 插入点insertobj 插入物件instance 实例Instruction 指示integer 整数IntelliMouse 智慧型滑鼠Intensity 强度interactive 互动式Interchange 交替interface 介面interfere 干涉interlace 交错internal 内部Internet Utilities Internet 网际网路公用程式interpolation points 内插点intersect 交集interval 间隔时间Invalid 无效inverse linear attenuation of light 光线的线性反比衰减inverse square attenuation of light 光线的平方反比衰减Invisible 不可见invoke 呼叫island 孤立物件Island detection 侦测孤立物件ISO (International Standards Organization) ISO(国际标准化组织) Isolation levels 隔离层次isoline 等角线isometric 等角isometric snap style 等角锁点型式isometric view 等轴测视图等角视景isoplane 等角平面Italic 斜体iterator 枚举器重述子join 结合joint 接合线Justification 对正方式justify 对正key 主键key n.名称主键knot vector 节点矢量label 标签landscape 横式Landscape 配景，风景Landscape Edit 编辑配景Landscape Library 配景库景物图库lateral tolerance symbol 侧向公差符号layer index 图层索引Layout 配置Layout from Template 来自样板的布局Layout Wizard 布局向导leader 引线Leading 前导Learning Assistance 学习助理Left View 左视景legacy 旧式length 长度lengthen 调整长度Lens Length 镜头长度License Agreement 授权合约license key 授权码License Manager 授权管理员License Server 授权伺服器licenses 授权light 光源light color 浅色Light Color 亮色lighting 照明Lightness 亮度limits 范围,图面范围line 直线线line font 线字体line object 线物件line segment 线段line width 线宽Linear Dimension 线性标注linetype 线型Lineweight 线宽link 连结list 串列list 串列list box 列示框List Files 文件列表load 载入locale 本地location 网址location 位置locked 锁定locked layer 锁定图层logfileoff 关闭记录档logfileon 打开日志文件logical 逻辑的long file name 长档名loop 回路ltscale 线型比例LTSCALE 线型比例Ltype 线型lump 小块magnet 磁铁magnification 倍率magnifying glass 放大境main window 主视窗major axis 长轴Make 制作malformed 畸形的Manipulate 管理Manufacture 制造商mapper 贴图mapping 贴图,对映marble 大理石mark 标记massprop 质量性质match 相符material condition 材质条件material condition symbols 材质条件符号Materials 材质Materials Library 材质库matlib 材质库measure 测量measure 测量Measurement 测量结果MEASUREMENT 测量结果member 成员memory 记忆体menu 功能表menu bar 功能表列menuload 自订功能表Merge 合并message 讯息metafile 中继档Method 方法 (用于物件导向程式观念) Middle 中央Middle Center 正中Midpoint 中点minsert 插入图块阵列mirror 镜射mirror line 镜射线mirror3d 三维镜像Miscellaneous File Names 其它档名Miter 斜接mledit 复线编辑mline 复线mlstyle 复线型式mode 模式model 模型model space 模型空间Modification 修改monitor resolution 萤幕解析度monochrome 单色mouse 滑鼠move 移动mslide 制作幻灯片mspace 模型空间mtext 多行文字Multiline 复线multiline scale 复线比例Multiline Style 复线型式mview 多重视埠mvsetup 多重视埠设定named object 具名物件named plot style table 具名的出图型式表Named UCS 命名named view 具名的视景NE Isometric 东北等角NE Isometric 东北等角Nearest 最近点nested 巢状式nested blocks 巢状式图块new 开新档案New Layout 新建布局NURB surfaces NURBS（非一致有理 B 样条曲线）NURBS 曲面NW Isometric 西北等角NW Isometric 西北等角object 对象Object Properties 对象特性Object Properties Manager 对象特性管理器 Object Snap 对象捕捉object snap override 对象捕捉覆盖Object Snap Setting 对象捕捉设置objects 对象物件Oblique 斜尺寸界线倾斜obsolete 废弃旧式ODBC database ODBC数据库offset 偏移OLE OLE（对象链接和嵌入）物件连接与嵌入 (OLE)olelinks OLE链接 OLE 连结online help 联机帮助线上说明online manuals 联机手册线上手册oops 恢复取消删除opacity map 不透明贴图open 打开开启 (大部分用于档案)OPM(Object Property Manager) 对象特性管理器Optimization 优化最佳化option 选项Orbit 轨道动态, 动态检视Ordinate 坐标标注座标式orientation 方向方位origin 原点（对于坐标系）origin 原始位置(used for external Datebase) 原点origin 起点（对于尺寸界线和标注）原点ortho 正交Ortho mode 正交模式orthogonal 正交正交的orthographic 正交正投影osnap 对象捕捉物件锁点outside 外部的外侧 (用于文字位置)overall dimension scale 全局比例整体标注比例overflow 溢出高溢 (相对于 underflow),溢位overlay 覆盖覆叠overline 上划线顶线override 忽略 - For common sentences 取代override 替代 - For dimension 取代overwrite 覆盖取代Palette 控制板选盘Palette 调色板选盘pan 平移pane 窗格paper space 图纸空间parameter 参数parent dimension style 上级标注样式父系标注型式parse 分析Partial 部分局部Partial Load 部分加载局部载入password 口令密码Paste Special 选择性粘贴pasteclip 粘贴贴上截取pastespec 选择性粘贴选择性贴上path 路径路径pedit 多段线编辑聚合线编辑pen plotters 笔式绘图仪笔式绘图机pen speed 笔速pen width 笔宽Perfomance 性能效能perimeter 周长personalization 个人化pface 复合面聚合面Phong shading Phong 着色描影Photo Raytrace renderer 照片级光线跟踪渲染光线追踪相片彩现Photo Real renderer 照片级真实感渲染真实相片彩现photo realistic rendering 照片级真实感渲染相片质感彩现pick button 拾取键点选钮pickbox 拾取框PICKFIRST 选择优先先点选picture 图片pixel 像素placeholder 占位符定位器plan 平面图平面plan view 平面视图平面视景planar projection 平面投影pline 多段线聚合线plot 打印出图Plot Configuration 打印配置出图规划plot files 打印文件出图档plot rotation 打印旋转出图旋转plot spooling 打印假脱机出图伫列Plot Style Manager 打印样式管理器plot style table 打印样式表出图型式表plotter 绘图仪plotter linetype 绘图仪线型Plotter Manager 打印机管理器Point Filters 点过滤point marker 点标记Point Sample 点采样取样点Point Style 点样式pointer 指针pointing device 定点设备指向设备polar array 环形阵列polar coordinate 极坐标polar tracking 极轴追踪极座标追踪polar tracking 极轴追踪极座标追踪polyface meshes 多面网格聚合面网面polygon 正多边形polygon 多边形polygon meshes 多边形网格多边形网面polygon window 多边形窗口多边形视窗polygonal clipping boundaries 多边形剪切边界polyline 多段线聚合线polyline clipping boundaries 多段线裁剪边界聚合线截取边界polyline segments 多段线线段聚合线线段polymesh 多边形网格聚合网面popup 弹出弹出Popup List 弹出列表弹出列示port 端口埠Portrait 肖像直式Portrait 纵向，if used for paper layout 直式positional tolerances 位置公差位置公差precision 精度精确度predefine 预定义事先定义的preferences 系统配置环境设定Preferences dialog box 系统配置对话框「环境设定」对话方块preview 打印预览预览primitive 原型基本原件Priority 优先级priviledge 特权专用权Procedural material 过程化材质程序材质process 处理程序Profile 配置/剖面(图) 轮廓program (v.) 编程程式Projected tolerance zone 投影公差带Projected tolerances 投影公差prompt 提示Properties 特性内容Property painter 特性刷性质复制器Protocal 协议通讯协定prototype 原型proxy 代理proxy fonts 代理字体代理字型pull down menu 下拉菜单下拉功能表purge 清理pyramid 棱锥面三角锥体QDIM 快速标注qsave 快存快速存档qtext 快速文字Quadratic 二次quality 质量品质Quick Tour 快速指南快速导览radian 弧度弪度Radio Button 单选钮圆钮radius 半径raster file format 光栅文件格式网格档案格式Raster Image 光栅图像网格式影像raster image boundaries 光栅图像边界网格式影像边界ray 射线光线Ray Casting 射线法raytraced renderer 光线跟踪渲染光线追踪彩现raytraced shadows 光线跟踪阴影光线追踪阴影read 读取Realtime 实时即时模式rectang 矩形矩形recursion 递归Redefine 重定义redo 重做redraw 重画redrawall 全重画reference 引用参考reference 参照reference angles 参考角reference point 参考点refine 精度控制精细化reflection color 反射色reflection mapping 反射贴图refractive index 折射指数refresh 刷新更新regen 重生成regenall 全重生成regenauto 自动重生成regenerate 重生成重生regeneration 重生成重生region 面域registry 注册表登录reinit 重初始化reinstall 重新安装relative angles 相对角相对角度relative coordinates 相对坐标release 版本Reload 重新载入remove 删除rename 重命名更名render 渲染彩现renderer 渲染程序彩现程式Replace 替换取代replay 重放Requirement 需求reset 重置resizing 改变大小重新调整尺寸resolution 融入解析度resolution 分辨率解析度restore 恢复取回resume 恢复执行Retain 保留return button 回车键revert 复原恢复原状revolve 旋转回转revsurf 旋转曲面回转曲面ridge 棱脊线Right-Angle 直角rmat 材质彩现材质rollback 回卷溯回root point 原点根点rotate 旋转rotate3d 旋转 3ＤRotation 旋转routine 例行程序常式Rows dialog box “行”对话框列对话方块rpref 渲染选项彩现环境设定rscript 重复执行重新执行脚本rubber-band line 拖引线伸缩线rulesurf 直纹曲面规则曲面Run Script 运行脚本执行脚本running object snap 执行对象捕捉常驻式「物件锁点」running override 整体替代runout 跳动偏转度sample 样例取样Saturation 饱和度save 保存Save back 存回saveas 另存为saveimg 保存图像scale 比例缩放，（缩放）比例 if used as noun 调整比例, 比例scale factor 比例因子比例系数Scaled to Fit 按图纸空间缩放调整比例到布满scan 扫描Scatter 散布图散量scene 场景schema 模式纲要screen 屏幕script 脚本script files 脚本文件scroll bar 滚动条卷动轴SDI(MDI) 单文档界面(多文档界面)SE Isometric 东南等轴测东南等角Search for Help on 搜索帮助寻找辅助说明主题section 区域，部分，节（相对于章节）剖面section 截面剖面see 参见segment 段，线段区段select 选择select all 全选Select object 对象选择选取物件selectable 可选择的可选取selection 选择集，选择选取,选项 (作名词用)selection sets 选择集Separate 分割分隔,个别的Serial number 序号session 任务阶段作业set 设置(v)，集合(n) 设定setting 设置设定shade 着色，灰度(用于单色 Gray ) 描影shader 着色程序描影程式shadow map 阴影贴图shape 造型Sharpness 尖锐度鲜明度sheet 表，板(for ACIS only) 图纸Shell 抽壳薄壳shell SHELL 薄壳Shell 抽壳薄壳shortcut 快捷键快显show 显示展示Silhouette 轮廓剪影Single Face 单一表面单面single-pen plotter 单笔式绘图仪单笔绘图机size 数目尺寸sizing 调整大小调整尺寸sketch 徒手画徒手描绘slice 剖切面(as n.) 切割面slice 剖切切割面slide 幻灯片slide libraries 幻灯库幻灯片库smooth shading 平滑着色平滑描影smoothing angle 平滑角度平滑角度snap 捕捉锁点snap angle 捕捉角度锁点角度snap grid 捕捉栅格锁点格点Snap mode 捕捉模式锁点模式snap resolution 捕捉分辨率锁点解析度SnapTips 捕捉提示锁点提示solid 填充实体, 2D 实面solid (二维)填充/(三维)实体实体, 2D 实面Solid Fill 实面填实solid modeler 实体建模实体模型器solids 实体, 3D 实体sorting 排序source applications 源文件source point 源点来源点space 空间spacing 间距Special Edit 特定编辑specific 指定（的）特定的specific 特有的特定的specify 指定specular reflection 镜面反射（高光）镜面反射Spelling 拼写检查拼字sphere 球面圆球体spherical projection 球面投影spline 样条曲线云形线spline frame 样条曲线框架云形线架构splinedit 样条编辑云形线编辑Split 拆分分割spooler 缓冲（文件）排存器spotlight angles 聚光灯角度stack 堆栈堆叠stacked text 叠式文本堆叠文字stamp 戳记Standard 标准Start 起点启动start angle 起点角度起始角度start tangent 起点切向起始切点Start Up dialog box “启动”对话框「启动」对话方块starting 起始statements 状态说明叙述,. 声明, 陈述式statistics 统计信息统计值stats 统计统计值status 状态stlout STL 输出汇出Stochastic 随机推测Stone Color 石质颜色straighten 拉直stretch 拉伸Strikeout Maybe 删去删除线style 样式字型substitute 替换subtract 差集减去Suffix 后缀字尾support directory 支持目录support files 支持文件支援档suppress 禁止抑制surface 曲面表面SW Isometric 西南等轴测西南等角swap file 交换文件置换档swatch 样本sweep 延伸扫掠switch 切换开关swivel 旋转sym 符号符号symbol set 符号集symbol table 符号表Symmetrical 对称Synchronize 同步system requirements 系统需求system variables 系统变量syswindows 系统窗口tab 附签table 表表格tablet 数字化仪数位板tabsurf 平移曲面板展曲面tabulated surface 平移曲面板展曲面Tag 标记标签tangent a. 相切（的）n. 切线切点tangential 相切Taper Faces 倾斜面锥形面tapered polyline segments 锥状多段线线段锥状聚合线段tapering 锥状target 目标（点、对象）目标target box 靶框目标框template drawing 样板图样板图面temporary files 临时文件暂存档terminate 终止tessellation lines 素线镶嵌线tesslated text 嵌花文字Test 测试tetrahedron 四面体text 文字，sometimes 文本text color 文字色text control codes 文字控制代码text editor 文本编辑器text fonts 字体text height 字高text justification 文字对齐text properties 文字特性text style 文字样式textscr 文本屏Textual 文本（的）文字texture map 纹理贴图材质贴图thaw 解冻thickness 厚度threshold 阈（值）临界值thumbnail 略图thumbnail preview image 略图预览图像缩图预览影像Tick 标记短斜线tilde 波浪符号 (~)tile horizontal 水平平铺非重叠水平式tile vertical 垂直平铺tiled viewports 平铺视口非重叠视埠tilemode 平铺模式非重叠模式time 时间Timeout 超时title block 标题栏toggle 开关，切换token 记号tolerance 公差toolbar 工具列top view 俯顶视图上视景topology 拓扑结构拓朴toroidal 环形圆环形torus 圆环（体/面）圆环体trace 宽线追踪,等宽线Trailing 后续结尾transform 变换转换Translation 平移转译Transparency 透明度transparent 图像透明度透通式transparent command 透明命令透通指令Tree View 树状图treestat 树构状态triangle 三角形trim 修剪tripod 三向轴trunctuate 截短截断tube 管，圆管Turbulence 扰动乱流tutorials 教程导览Twist 扭曲扭转Type 类型键入ucsicon UCS 图标undefine 命令取消取消定义underflow 下溢低溢underline 下划线底线undo 放弃复原Unhide 显示取消隐藏uninstall 删除安装union 并集联集Unload 卸载释放unnamed blocks 无名块未具名块updating 更新Upside Down 倒置上下颠倒user coordinate system 用户坐标系使用者座标系统 (UCS) Validation 校验variable 变量vector 矢量vertex 顶点vertical dimension 垂直标注vertices 顶点video display 视频播放视频显示器view 视图视景View Aligned 对齐浏览viewpoint 视点检视点viewport 视口视埠viewport configuration 视口配置视埠规划viewres 显示精度视景解析度virtual screen display 虚屏显示虚拟萤幕显示visibility 可见性volumetric shadows 体积阴影vplayer 视口图层视埠图层控制vpoint 设置视点检视点vports 多视口视埠vslide 观看幻灯检视幻灯片warning 警告wblock 写块制作图块wedge 楔体表面楔形体Weight 权值weld 接合What’s new 新特性新增功能Width 宽度Window 窗口window polygon 窗口多边形多边形窗选wire 连线线素wireframe model 线框模型线架构模型word wrap 词语换行working drawing 工作图面World Coordinate System (WCS) 世界坐标系世界座标系统xbind 外部参照绑定外部并入Xdata 外部数据延伸资料xline 参照线建构线xplode 分解炸开xref 外部参照Xref Log 外部参照记录文件外部参考记录xref-dependent layer 依赖外部参照的图层xrefs (external references) 外部参照外部参考zoom 缩放Zoom limits 图限缩放缩放范围Zoom Previous 缩放到上次缩放前次Zoom window 按窗口，按作图区缩放缩放窗选。

机械图纸常用词汇中英文英文工程图纸的右下边是标题栏（相当于我们的标题栏与部分技术要求），其中有图纸名称（TILE）、设计者（DRAWN）、审查者（CHECKED）、材料（MATERIAL）、日期（DATE）、比例（SCALE）、热处理（HEAT TREATMENT）与其它一些要求，如：1)TOLERANCES UNLESS OTHERWISE SPECIFIAL 未注公差。

2)DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位。

3)ANGULAR TOLERANCE±1°角度公差±1°。

4)DIMS TOLERANCE±0.1未注尺寸公差±0.1。

5)SURFACE FINISH 3.2 UNLESS STATED未注粗糙度3.2。

2常见尺寸的标注及要求2.1孔（HOLE）如：（1）毛坯孔：3"DIAO+1CORE 芯子3"0+1;（2）加工孔：1"DIA1";（3）锪孔：锪孔(注C＇BORE=COUNTER BORE锪底面孔);（4）铰孔：1"/4 DIA REAM铰孔1"/4;（5）螺纹孔的标注通常要表示出螺纹的直径，每英寸牙数（螺矩）、螺纹种类、精度等级、钻深、攻深，方向等。

如：例1. 6 HOLES EQUI-SPACED ON 5"DIA (6孔均布在5圆周上（EQUI-SPACED=EQUALLY SPACED均布）DRILL 1"DIATHRO＇钻1"通孔（THRO＇=THROUGH通）C/SINK22×6DEEP 沉孔22×6例2. TAP7"/8-14UNF-3BTHRO＇攻统一标准细牙螺纹，每英寸14牙，精度等级3B级（注UNF=UNIFIED FINE THREAD美国标准细牙螺纹）1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO 钻1"孔，攻1"/4美国粗牙螺纹，每英寸20牙，攻深7"/8,4孔不准钻通（UNC=UNIFIED COARSE THREAD 美国标准粗牙螺纹）1"-14NS-2THRO攻美国固定特种螺纹M1",每英寸牙数14,精度等级为二级（注NS=NATIONAL SPECIAL THREAD:美国固定特种标准）2.2倒角（CHAMFER）例1/8×45°BEV 倒角1/8×45°（注BEV=BEVEL，斜面）1.5×45°CHAM 倒角1.5×45°(注CHAM=CHAMFER倒角)2.3方(SQUARE)例5"SQUARE5"×5"方2.4剖视（SECTION）例SECTION A-A A-A剖面2.5圆角半径例1"R R1"RADIUS MUST BE SMOOTH AND BLEND INTO FACE圆弧务必光滑且与平面相切2.6加工余量例DOTTED LINES INDICATED MAX FINISH 1"/8虚线表示最大加工余量1"/82.7零件标记例USE 5"/16 RAISED HAIRLINE LET-TERS MARKING ON ONE SIDE OF BODY用突起高为5"/16的细实线字母在本体一侧打标记3关于铸锻件的技术要求例1. FORGING MUST BE ANNEALED TO BE BELOW 203 BRINELL HARDNESS 锻件务必退火处理，布氏硬度<203 例2. NORMALIZE TO 163-207BHN MUST BE FREE OF SCALE & RUST 锻件正火处理，布氏硬度163-207,锻件表面不得有氧化皮与锈蚀例3. FORGING TO BE SHOT OR SAND BLASTED锻件需经喷丸或者喷砂处理例4. UNLESS OTHERWISE SPECIFIED DRAFT ANGLES7°未注明锻造拔模斜度7°例5. CAST TO BE FREE OF EXCESSIVE FLASH 铸件不得有过多的毛边例6. DRAFT ANGLE 2° UNLESS OTHER-WISE SPECIFIED 未注明铸造拔模斜度2°缩写 abbreviation美英加陆军规格 ABC-Army-STD美英加海军规格 ABC-Navy-STD消字膏 abrasive paste方向突变 abrupt change in direction横坐标 abscissa绝对尺寸 absolute size交流电动机操纵器 AC motor controller交流电 AC(a-c，alernating current)附件 accessory累积公差 accumulated tolerance精度，准确度 accuracy准确线 accurate line透明绘图胶片 acetate梯形(爱克姆) Acme[screw]对角视图 across corner view对角 across corners对边 across flats对边视图 across flats view横断木纹 across grain of wood实际距离 actual distance实际书法 actual drawing实际配合 actual fit实际内径 actual inside diameter实际量度 actual measurement图面尺寸 actual measurement on the drawing实际分度区域，实际精确区域 actual minute area 实际零件 actual part实际位置 actual position实际尺寸 actual size锐角 acute angle齿冠 addeneum齿冠图 addeneum circle齿冠距离 addeneum distance齿冠线 addeneum line相加 adding增列数据 additional data增列资料 additional information增列位置公差 additional position tolerance增列公差 additional tolerance胶带 adhesive tape邻角 adjacent angle邻近区域 adjacent area邻接组件 adjacent component邻棱 adjacent edge邻线 adjacent line邻接地图 adjacent map邻接件 adjacent part邻接件线 adjacent parts line邻边 adjacent side相邻视图 adjacent view自由曲线规 adjustable curve活动丁字尺 adjustable head T-square调整点 adjustable point自由曲线规 adjustable ruler可调三角规 adjustable set wquare广告面 advertising illustration色透规，浓淡远近法 aerial perspective航空照相 aerial photograph航空图 aeronautical chart航测图 aeronautical map美学 aestetics逆理(木) against the grain喷刷 air brush飞机接线图 air craft wiring diagram空线，电路 airline，base line备接线 ajoining line铝 AL(aluminum)对齐尺寸线 aligned dimension lines对齐制注尺寸法 aligned dimensioning转正剖面 aligned section对齐制 aligned system转正的视图，对正的视图 aligned view对准 alignment列线图 alignment chart列线图 alignment diagram鳄齿连接器 alligator connector"裕度 ALLOW(allowance)"容许蚗?" allowable bearing容许僆q allowable variation裕度 allowance纵剖木纹 along grain of wood线的规格 alphabet of lines字母顺序 alphabetice order字母 alphabets更换后尺寸 altered dimension对错角 alternate angle交变剖面线 alternate crosshatching螺纹正规符号书法(美式) alternate light and heavy line method 变换法 alternate method变换位置 alternate position变换位置线 alternate position line变换位置视图 alternate position view共轭弓形 alternate segment外错角 alternate-exterior angle内错角 alternate-interior angle交互排列 alternately spaced交流电 alternating current更换 alternation侧视图的变换位置 alternative position for side view高度 altitude铝 aluminum铝合金 aluminum alloy美国标准 AMER STD(Am Std，American Standard)美国压力管规号码 American code for pressure piping美国书法(第三角法) American method美国标准螺纹 American National screw thread美国国家标准协会 American National Standard Institute(ANSI) 美国国家标准 American National Standard(ANS)美国制投影(第三角投影) American projection美国标准螺纹配合等级 American screwthread class美国机械工程学会 American Society of Mechanical Engineers(ASME) 美国标准学会 American Standard Association字格板 Ames instrument字格板 Ames lettering instrument布朗沙普线规 Ametican Wire Gage，Brown & Sharpe Gage安倍计(电) ammeter变量图表 amount of change chart面角量 amount of divergence放大电路 amplifier circuit分析 analysis分析图表 analytical chart分析线图 analytical diagram分析图 analytical graph锚，固定器 anchor固定螺栓 anchor bolt固定板 anchor plate固定螺椿 anchor stud角 angle极向角 angle角度规 angle agage中心角 angle at the center角的测量 angle measure弦角 angle of chord圆周角 angle of circumference倾角 angle of dip俯角 angle of elevation倾斜角 angle of inclination投射角 angle of projection倾角 angle of slope视角 angle of vision螺纹理论深度 angular depth of thread角尺寸 angular dimension角度定位法 angular dimensioning角度定位制 angular dimensioning system成角透视，斜透视 angular perspective角度关系 angular relationship角范围 angular space单斜面 angular surface角公差 angular tolerance角度转换 angular transformation折角管，角管 angular tube倾斜度 angularity不等角图 anisometric drawing退火 annealing注解 annotation环状公差域 annular tolerance zone圆环 annular torus环状带 annular zone圆环 annulus阳极 anode美国标准正规符号(螺纹) ANSI regular symbol美国标准简化符号(螺纹)南极圈antarctic circle天线antenna反时针方向anticlockwise视图上的交点 apparent intersection核准 APPD(approved)装饰性笔划 appendge附录 appendix附录表 appendix table承招图，核准图样 approved plan校核者，核准者 approving authority齿形近似书法 approximate circlearc method近似曲线 approximate curve八圆心近似椭圆 approximate eightcentered ellipse 四圆心近似椭圆 approximate fourcentered ellipse 近似长度 approximate length近似值 approximation护裙 apron阿拉伯数字 Arabic numerals假定标度 arbitrarv scale任意直线 arbitrary line假定原点 arbitrary origin心轴 arbor圆弧 arc弧心 arc center弧长 arc length弧线 arc line电弧熔接 arc weding拱 arch阿基米得曲线 Archimedean curve阿基米得蜗线 Archimedean spirall建筑师 architect建筑模板 architect guide template建筑图字体 architect lettering建筑学 architectonics建筑师用比例尺 architect's scale建筑布局 architectural composition建筑制图员 architectural draftsman建筑图 architectural drawing建筑草图 architectural freehand drawing建筑透视图 architectural perspective建筑计书 architectural plan建筑示意图 architectural presentation drawing建筑工 architectural work建筑学 architecture建筑制图 architecture drawing圆弧规 arcograph北极圆 arctic circle面积，区域 area面积条图 area bar chart面积图 area chart面积图 area diagram面积图 area graph算术分度图 arithmetic graph算术标度 arithmetic scale算术平均(数) arithmetical average算术分度水平坐标 arithmetical horizontal scale算术内插法 arithmetical interpolation阿肯萨斯磨石 Arkansas knife piece臂 arm角之一边 arm of angle电枢 armature电枢槽 armature slot(美国)陆海军用标准零件 Army-Navy standard parts 排列 ARR(arrange)布局，配置，装置 arrangement视图的排列 arrangement of views配置图 arrangement plan箭头边，箭头所指的一面(熔接) arrow side加注箭头 arrowed[head]不用箭头注尺寸 arrowless dimensioning附箭头的线 arrowline特软橡皮 artgum美国标准的配合种类 ASA fits美国标准符号 ASA svmbol美国标准螺纹符号 ASA thread symbol美国标准学会 ASA(American Standard Association) 石棉 asbesto出头部分(字母) ascender美国机械工程学会锅炉法规 ASME boiler code美国机械工程学会 ASME(American Society of Mechanical Engineers) 非球面 aspheric surface汇合数据 assemble all data装妥零件 assembled parts组合，装配 assembling装配螺栓 assembling bolt装配程序图 assembling process chart组合，装配，总成(组合件) assembly装配表 assembly chart组合图，装配图 assembly drawing组合剖面 assembly drawing number组合图，装配图 assembly print组合剖面 assembly section组合图，装配图 assembly sheet组合草图，装配草图 assembly sketch组合工作图 assembly working drawing假定原点 assumed origin组合，装配，总成(组合件) ASSY(assembly)非对称形体 asymmetrical feature不对称 asymmetry渐近线 asymptote渐近曲线 asymptotic curve附件 attachment自动 AUTO(automatic)自动绘图机 automated drafting正图纸(晒图) autopositive paper辅助 AUX(auxiliary)辅锥 auxiliary cone辅助割面 auxiliary cutting plane辅助割面 auxiliary cutting surface参考尺寸 auxiliary dimension前辅助视图，立面辅助视图 auxiliary elevation辅助图 auxiliary figure辅线 auxiliary line辅助俯视图 auxiliary plan辅助投影面 auxiliary plane辅助投影面 auxiliary plane of projection辅助位置 auxiliary position辅助投影 auxiliary projection辅助刻度 auxiliary scale辅助面 auxiliary surface辅助视图 auxiliary view复辅助视图 auxiliary-adjacent auxiliary view可用范围 available space平均曲率 average curavature平均偏差 average deviation平均直径 average diameter避免区域 avoid zone美国线规 AWG(Awg，American Wire Gage，Brown &Sharpe Gage) 轴角 axial angle轴线的平面 axial plane摆T，轴向偏转 axial runout轴向剖面 axial section轴线 axis横坐标轴 axis of abscissa锥轴 axis of cone纵坐标轴 axis of ordinate旋转轴线 axis of revolution旋转轴线 axis of rotation对称轴 axis of symmetry视轴 axis of vision不等角模板 axolipse template立体正投影图 axonometric drawing立体正投影图 axonometric projection立体正投影草图 axonometric sketching组合，装配，总成(组合件) AY(assembly)方位角，方位，地平经度 azimuth方位等距图表 azimuthat equidistant chart布朗沙普线规 B & S gage (Brown & Sharpe gage)韦氏细螺纹 B S F thread(British Standard Fine thread)巴氏合金 BAB(bab，Babbit)背圆锥 back cone背圆锥角 back cone angle后视图 back elevation后视图 back view背后熔接 back weld电木 backelite字母间的空白 background area后倾角 backward inclination滚珠轴承 ball bearing件号圆圈 balloon加注件号圆圈 ballooning轻木 balsa wood条形图表 bar chart条形图表 bar graph滚筒磨光 barrel finishing巴斯键 Barth key底，底边，底面 base底角 base angle基圆 base circle底面边视图 base edge底面 base face底边，基线，根线(螺纹)，空线(电路)，底线(字法) base line 锥底 base of cone基面 base plane基极(电)，底座剖面 base section基面 base surface木线(电)，基线 baseline基线注尺寸法 base-line dimensioning地下室平面图 basement plan基准角度法(圆锥度公差) basic angle method基准角度公差制 basic angle tolerancing system基本计算尺寸 basic calculate size基础图表 basic chart理想余隙 basic clearance原色 basic color基本数据 basic data基本设计 basic design基准直径法 basic diameter method理想尺寸 basic dimension图学逻辑 basic drawing logic螺纹基本形式 basic form of thread基孔制 basic hole system基本数据 basic information基线注尺寸法 basic line螺纹基本基本大径 basic major diameter基轴制 basic shaft system基本尺寸，理想尺寸 basic size基准锥度法(锥度公差) basic taper method螺纹基本形式 basic thread form基本公差 basic tolerance熔接基本符号 basic weld symbol海图 bathymetric chart歪图 batter滚球轴承 BB(ball bearing)中心距离 BC(between centers)孔位圆 BC(bolt circle)灯塔，标志 beacon联珠熔接 bead weld梁规 beam compass方位，方向，轴承 bearing方位及坡度 bearing and slope方位角 bearing angle承板 bearing plate承面 bearing surface插承接合 bell-and-spigot joint弯头 bend弯曲裕度 bend allowance折线，弯曲线，转向线 bend line曲板 bend plate弯曲半径 bend radius弯曲离隙 bend relief弯折图 bending diagram曲架 bent曲板 bent plate中心距离 between center斜角，切角，斜齿轮，斜轮 bevel斜角面 bevel face斜齿轮 bevel gear测角仪 bevel protractor测口熔接 bevel weld斜棱 beveld edge伯明翰规 BG(Birmingham centers)勃氏硬度 Bhn(BH，Brinell hardness) 双凸面 biconvex双向公差制 bilateral system of limits 双向公差 bilateral tolerance双向公差制 bilateral tolerance system 材料单 bill of material定位头 binding head鸟瞰图 bird's eye perspective鸟瞰图 bird's eye view鸟瞰图 aerial view伯明翰线号规 Birmingham wire gage 平分 bisect平分线 bisector基线 BL(base line)黑墨水 black indian ink黑白图 black-and white graph黑白图 black-and-white chart黑白图 black-and-white diagram黑白复印 black-and-white reproduction 涂黑 blackened -in黑色发蓝 blackening黑体字 blackface letter黑线图 black-line print铅笔浓度，黑度 blackness鸭嘴笔叶片 blade of pen鸭嘴笔 blade ruling pen空白区域 blank area空白范围 blank space未贯穿的孔，盲孔 blind hole未贯穿的贯穿螺孔，盲螺孔 blind tapped hole 方块图 block chart方块图 block diagram方块型 block form大楷字体 block letter布图 block out配置图 block plan附加表 block supplementary吸墨纸 blotter吸墨纸 blotting paper蓝图 blue print晒蓝图器 blue print apparatus晒图纸 blue print paper晒图 blue printing晒图机 blue printing machine发蓝 blueing蓝图分析 blueprint analysis识图，读图 blueprint reading钝角 blunt angle体对角线 body diagonal体炉管 boiler tube浓，黑，粗 bold圆点 bold dot粗线 bold line黑体数字 bold type figure黑体字 boldface letter螺栓 bolt孔位圆 bolt circle外螺纹 bolt thread圆心片 bone center加偿公差 bonus tolerance边框 border line大鸭嘴笔，边框，鸭嘴笔 border pen搪孔 bore 镗孔搪孔 boring 镗孔搪床 boring mill 镗床凸面(圆柱形凸起) boss墨水瓶座 bottleholder数字底线 bottom edge of digit字母底线 bottom edge of letter底面 bottom surface三攻螺丝攻 bottom tap仰视图 bottom view三攻螺丝攻 bottoming tap边界，边框 boundary要紧尺寸 boundary dimensions要项 boundary element边界线 boundary line边界面 boundary surface外缘线，边线 bounding line弹簧圆规，小圆规 bow compass 弹簧分规，小分规 bow divider弹簧圆规或者分规 bow instrument。

机械图纸中常用英文单词中英对照表全总结Turning车削Milling铳削Grinding磨削1.apping研磨Boring镇削Drilling钻孔Tapping攻牙Welding焊接Adhesivebonding粘结Polishing抛光WireEDM线切割Electricsparkle电火花加工Spindle主轴Micrometer千分尺Caliper卡尺Tolerance公差Roughness粗糙度Flatness平面度Straightness直线度Roundness圆度Cylindricity圆柱度Profileofline线轮廓度Profileofsurface面轮廓度Perpendicularity垂直度Angularity斜度Parallelism平行度Position位置度Concentricity同轴度Circularrunout圆跳动Totalrunout全跳动1.owerallowance下偏差Upperallowance上偏差Interferencefit过盈配合Clearancefit间隙配合Transitionfit过渡配合Anodizing阳极氧化Clearoxide发白Blackoxide发黑Chromeplating镀铭Zincplating镀锌Nickelplating镀银Painting喷漆Sandblasting喷砂Knurling滚花Chamfer倒角Deburr去毛刺Hardening淬火Quench水淬火Tempering回火Annealing退火Normalizing正火Ageing老化处理Agehardening失效硬化Carburizing渗碳Heattreatment热处理Surfacefinish表面处理1.evelbubble水平仪Gradienter水平仪Torque扭矩Spline花键Techniquerequirement技术要求Curvature曲率Inertia惯量。

AA/C across corners 对角距A/F across flats 对边距above stuffing上填料accumulation of energy储能accumulation积聚性acme thread梯形(爱克姆)螺纹across corner 对角距across flat 对边距actual size实际尺寸acute angle 锐角addendum 齿顶高addendum circle 齿顶圆admiralty metal含锡黄铜affiliation从属性(关系)ageing treatment时效处理AL aluminum 铝aligned sectional view旋转剖视图allowance容差、加工余量analytical method of line and plane线面分析法analytical method of shape形体分析法analyzable assembly分析装配图ANG angle 角angle bar or L-bar (beam)角钢angle between axonometric axes轴间角angular dimension 角度尺寸angular gear人字齿轮angular section斜剖面angularity倾斜度anneal退火anti-clockwise逆时针方向的arrow or arrowheads 箭头asbestos packing石棉填料ASM assembly 装配(图)、部件assembly drawing number装配图图号assembly drawings装配(组装)图assembly for installation安装图assembly parts装配组合零件assembly sketches装配草图auxiliary circle辅助圆auxiliary plane辅助平面auxiliary sectional view斜(辅助)剖视图 aligned and developed展开视图AVG average 平均axial coefficients of foreshortening轴向变形系数axis line 轴线axis of rotation转轴axis轴线axonometric axes轴测轴axonometric drawing轴测图axonometric projection轴测投影BBAB Babbitt 巴氏(轴承)合金back (rear) view后(背)视图bar杆base line 基准线base parts机座base plane底平面basic deviation基本偏差basic hole基准孔basic shaft基准轴basic size基本尺寸BB ball bearing 滚动轴承bearing cover轴承盖bearing set轴承座 bearing轴承bell metal青铜(锡铜)合金belt wheel带轮bevel gear斜齿轮BHN Brinell hardness number 布氏硬度值bisector 平分线blade spring板簧blind hole 盲孔(不通的孔)blind hole盲孔blind threaded hole螺纹盲孔blunt angle 钝角body of revolution回转体bolt joint螺栓连接bolt螺栓border 图框border line 图框线boring machine or boring镗床boring镗孔boss club凸台bottom shell 下轴瓦box箱体brazing metal铜锌合金bright washer平垫圈Brinell hardness布氏(HB)硬度broacher拉床、绞孔机broaching拉床、扩孔机broach拉光broken line 断裂线broken view (local view)局部视图BRS brass 黄铜BRZ bronze 青铜burnish or polishing磨光butterfly valve蝶形阀buttress (screw) thread锯齿形(枪膛)螺纹caliper卡尺(钳)cap screw带帽螺钉(栓)capital letters 大写字母carburizing (carbon infiltration)渗碳case hardened硬化、表面淬火casting defect铸件缺陷casting processes铸造工艺casting铸造、铸件castle nut内六角圆螺母cavity空腔(穴)CBORE counterbore 沉孔、埋头孔center to center distance 中心距centerline (central line) 中心线center-to-center spacing中心距central projection中心投影CH HD cheese head 开槽圆柱头CHAM chamfer 倒角chamfer倒角channel bar槽钢characteristics of projection 投影特性CHD checked (by) (由) …校对check drawings校(核)图cheese head圆柱头Chinese characters 汉字chrome plating镀铬CI cast iron 铸铁CIR circular 圆的circular arc 圆弧、弧circular pitch 齿距circular pitch周节circular runout圆跳动CL or centerline 中心线clamping夹紧clearance fit间隙配合clockwise顺时针方向的CM centimeter 厘米coarse pitch thread粗牙普通螺纹coarse wheel粗砂轮加工coating涂覆coincidence (revolved) section重合断面coincident point重影(合)点color-hardening着色硬化、发蓝、发黑combination solids组合体commom tangent公切线common axis公共轴线common point 共有点compass 圆规component构件compound sectional view复合剖视图concave millstone凹面磨盘concentric circle同心圆concentricity and coaxiality同轴(心)度conic (miter) gear圆锥(伞)齿轮connecting bar连杆construction line 作图线contact surfaces接触表面continuous straight thin line with zig zags 折线continuous thick line 粗实线continuous thin irregular line 波浪线continuous thin line 细实线contour arithmetic mean deviation轮廓算术平均偏差contour element外形素线conventional breaks折断规定画法conventional representation规定画法converge聚为一点convex millstone凸面磨盘coordinate axis坐标轴COP copper 铜copper plating镀铜corrosion腐蚀cotter (split) pin 开口(尾)销counterbore hole 阶梯沉孔、埋头孔counterboring tool 平底扩孔钻counter-drill 阶梯钻countersunk hole锥形沉孔、埋头孔coupling or union连轴器covering external thread套扣CP circular pitch 周节crank摇把cross rib十字肋cross section shape横断面形状crossing line交叉线crossing point交叉点CRS (C to C) centers 中心距CSK countersunk 锥孔、埋头孔CU cubic 立方的CU FT cubic foot 立方英尺CU IN cubic inch 立方英寸CU YD cubic yard 立方码cube立方体cuboid长方体cup packing皮碗密封curve template 曲线板curved line of intersection曲交线curved slot 曲线槽cutting plane symbol剖切平面符号cutting plane剖切平面cut断面图cycloidal gear摆线齿轮CYL cylinder (cylindrical) 圆柱、圆柱体的cylindricity圆柱度Ddashed thin lines 虚线datum feature基准要素datum line基准线datum plane基准面datum point基准点datum symbo基准代号 ldeburring去毛刺dedendum circle 齿根圆dedendum 齿根高DEG or ? degree 度delineator制图者descriptive geometry 画法几何descriptive geometry solution 图解法design datum设计基准DET DWG detail drawing 零件图detail drawing零件图detailing (an assembly drawing) (由装配图)拆画零件图deviation尺寸偏差（偏差）DIA or φ diameter 直径DIAG diagonal 对角线(的)diagonal line 对角线diagram assembly drawing装配工作图diagrammatic drawing示意图diameter 直径diamond knurling网纹滚花dimension 尺码dimension figure 尺寸数字dimension form 尺寸格式dimension line 尺寸线dimension text 尺寸数值dimension tolerance尺寸公差dimetric drawing正二轴测图dividers 分规dome圆顶状double-start thread双线螺纹dowel pin 圆柱销draft or draught起模斜度drafting paper 绘图纸drafting tape 胶带纸drawing board 图板drawing number图号DRG drawing 制图、图样drilling钻孔drive gear主动齿轮driven gear从动齿轮driven shaft从动轴DRN drawn (by) (由) …绘图ductile cast iron球墨铸铁dynamometry测力Eedge line棱线effective diameters弹簧中径effective length有效长度EI or ei 来自法文ecart inferieur 下偏差代号elbow肘形弯管(头)element circle素线圆element symbol基本符号elementary unit基本体ellipse椭圆elongated hole延长孔、拉伸孔end cover端盖end face端面end point端点engineering requirements技术要求enlarged partial view局部放大图enlargement scale 放大比例EQUI SP or EQS equally spaced 均布erasing shield 擦图片ES or es 来自法文ecart superieur 上偏差代号EXT external 外部的extension line 尺寸界线external (male) thread外(阳)螺纹external diameter弹簧外径external dimension外形尺寸external tangency 外切external thread lathing车外螺纹external view外形视图extreme position of moveable part 活动极限位置extruding挤压FFAB fabricate 制造、装配faucet旋塞、水龙头feed spiral送料螺旋felt ring毡圈ferrous metal黑色金属FIG. figure 附图、插图FIL fillister 凹槽file锉filing margin 装订边fill in填写fillet铸造(内)圆角fine boring精镗fine broaching精拉fine grinding精磨fine milling精铣fine pitch thread细牙普通螺纹fine planning精刨fine turning精车finish all over全部加工fissure裂纹fit symbol配合代号fit system配合制fit配合55? non sealing pipe thread 55?非密封管螺纹55? sealing pipe thread 55?密封管螺纹fixed body固定钳身flange法兰盘、凸缘flat bar扁钢flat heads平顶flat or plane平面flatness平面度follower从动(大齿)轮font 字体font cavity缩孔、铸口forging锻压fork拨叉form error形状误差forth quadrant第四象限four quadrants四个象限45? mitre line 45?斜线free hand 徒手(画)free height自由高度frontal line正平线frontal plane (or V-plane)正投影面frontal plane正平面frustum of a cone圆锥台frustum of a cone截头圆锥frustum of a pyramid棱锥台FT or ′foot 英尺full sectional view全剖视图full size 原值比例full thread全螺纹functional dimensions功能尺寸Ggasket密封垫(圈)gauge calipers卡(量)规gear box (case)齿轮箱gear train齿轮传动gear齿轮general fit class配合种类general-plane 一般位置平面general-position line一般位置直线generating circle母线圆generator (generation) line母线Geometric construction 几何作图geometrical solid几何体geometrical tolerance symbol形位公差符号geometrical tolerance形状位置公差GI galvanized iron 马口铁、镀锌铁gib-head key钩头楔键gland压盖gland密封压盖globe valve球阀good-quality carbon steel优质碳素钢grade 坡度grade A and grade B of type one hexagon nutI 型六角螺母A级和B级graduated scale 比例(分度)尺graphical representation 图示法Graphics 图学GRD grind 磨削grey cast iron灰口铸铁grinding machine磨床grinding研磨grinding磨削groove 凹槽、沟纹guard valve安全阀guide pin定位销guide screw丝杠Hhalf sectional view半剖视图half view半视图hand valve手压阀hard casting白口铁hard metal硬质合金hardened and tempered调质的harden淬火hardness number硬度值Hatching 剖面线heat-treatment热处理heavy lines 加深图线heavy metal重金属helical compression spring圆柱螺旋压缩弹簧helical spring螺旋弹簧helical spur gear斜齿圆柱齿轮helical tension spring圆柱螺旋拉伸弹簧herringbone gear人字形圆柱齿轮HEX hexagon 六角(边)形HEX HD hexagon head 六角头hex nut六角螺母hex slotted nut六角开槽螺母hexagon head 六角头hexagon head bolt六角头螺栓hexagon head bolt六角头螺栓hexagon socket cap screw内六角圆柱头螺钉hexagon thin nut六角薄螺母hidden edges 不可见轮廓线high-carbon steel高碳钢high-speed steel高速钢hole-basis system of fits基孔制配合horizontal (level) plane水平面horizontal line水平线horizontal projection plane (H-plane)水平投影面hot-rolled steel热轧钢HP horsepower 马力H-perpendicular line铅垂线H-perpendicular plane铅垂面HR hour 小时hub轮毂hub轮毂、中心hyperbola双曲线Ihypotenuse直角三角形之斜边(弦)I/D inside diameter 内径、内形尺寸I-beam工字钢imaginary line 假想线IN or ″ inch 英寸incenter 内(切圆)心included angle夹角inflexion拐点ingot iron低碳钢(工业纯铁)initial outline 初始轮廓线inlet side入口端inner race内圈inside diameter内径instruction book说明书instrumental drawing 用仪器画的图INT internal 内部的interchangeability互换性interference fit过盈配合internal (female) thread内(阴)螺纹internal (inside) caliper内卡尺(钳)internal diameters弹簧内径internal tangency 内切internal thread lathing车内螺纹interpenetration相贯intersecting plane截平面intersection line截交线intersection of plane surfaces平面之交线intersection of surfaces表面之交线intersection point交点Intersection相交Intuitive illustrations直观图involute gear渐开线齿轮iron铁ISO standards ISO国际标准ISO=International Standardization Organization国际标准化组织isometric drawing (diagram)正等轴测图isometric projection正等测投影isometric sectional view正等轴测剖视图Italic font 斜体Jjack千斤顶、起重器jig body夹具体junction surface结合面Kkey diagram原理草图key joint键连接key seat键座key types键的型式key way (slot)键槽key键knobbled (wrought) iron熟(锻)铁knurling 滚花knurling nut滚花螺帽Llamp plank钳口板LAT lateral 侧(横)向的lathe车床LB pound 磅lead distance导程leader line 指引线lead导程leaf spring叶(薄)片弹簧left hand-thread左旋螺纹left-hand side (end) view左(端)视图length of thread engagement螺纹旋合长度letter 字母lever arm长臂杠杆LG long .length 长度、长的LH left hand 左旋、左方向light metal轻金属limit size极限尺寸limiting deviations极限偏差limiting element转向轮廓素线LIN linear 线性的、直线的line segment 线段line styles 线型linearity直线性lines in planes线在面上L-iron角铁local (broken-out) sectional view局部剖视图location by dimension 定位尺寸location dimension尺寸定位lock nut防松螺母lock screw锁紧螺钉locking device锁紧装置LONG longitude 经度(线)long dashed dotted thin line 点画线long dashed double dotted thin line 双点画线lower-case letters 小写字母lower deviation下偏差lower limit下限(值) lubricant pump齿轮油泵。

1 标题栏英文工程图纸的右下边是标题栏（相当于我们的标题栏和部分技术要求），其中有图纸名称（TILE）、设计者（DRAWN）、审查者（CHECKED）、材料（MATERIAL）、日期（DATE）、比例（SCALE）、热处理（HEAT TREATMENT）和其它一些要求，如：1)TOLERANCES UNLESS OTHERWISE SPECIFIAL 未注公差。
