三自由度圆柱坐标型工业机器人设计引言工业机器人在现代制造业中起着至关重要的作用。
圆柱坐标型工业机器人是一种具有三个自由度的机器人,它可以在三维空间内进行精确的定位和操作。
本文将着重讨论三自由度圆柱坐标型工业机器人的设计原理和关键技术。
一、设计原理三自由度圆柱坐标型工业机器人的设计原理基于坐标变换。
它由一个立柱状的垂直轴和一个平行于地面的基座组成。
机器人的主要部件包括立柱、支撑臂、关节和末端执行器。
机器人的立柱可以在垂直方向上运动,提供Z轴位移。
支撑臂位于立柱的顶部,可以绕水平方向的Y轴旋转,提供Y轴位移。
末端执行器连接在支撑臂的末端,可以绕垂直方向的Z轴旋转,提供X轴位移。
二、关键技术1.位置传感器:为了实现精确的定位和操作,对机器人的运动进行准确的测量是必不可少的。
位置传感器可以用来测量机器人各个关节的角度以及末端执行器的位置信息。
2.逆运动学:逆运动学是指通过末端执行器的位置和姿态计算出机器人各个关节的角度。
通过逆运动学算法,可以实现机器人在三维空间内的精确定位。
3.控制系统:控制系统是三自由度圆柱坐标型工业机器人的核心。
它接收来自传感器的反馈信息,计算机器人的位姿,并输出相应的指令控制机器人的运动。
控制系统需要具备实时性和稳定性,以确保机器人的运动精度和安全性。
4.动力学分析:动力学分析可以帮助我们理解机器人在运动过程中的力学特性。
通过动力学分析,可以确定机器人在给定任务下所需的扭矩和力,并进行相应的力矩配平和选型。
三、设计步骤1.确定任务需求:在开始机器人设计之前,首先需要明确机器人所要完成的任务和工作环境。
2.选择结构参数:根据任务需求和工作环境,选择机器人的结构参数,包括立柱高度、支撑臂长度和末端执行器负载能力等。
3.逆运动学分析:根据机器人的结构参数和任务需求,进行逆运动学分析,得到机器人各个关节的角度和末端执行器的位姿。
4.控制系统设计:设计机器人的控制系统,选择合适的控制算法和硬件设备,实现机器人的运动控制和姿态调整。

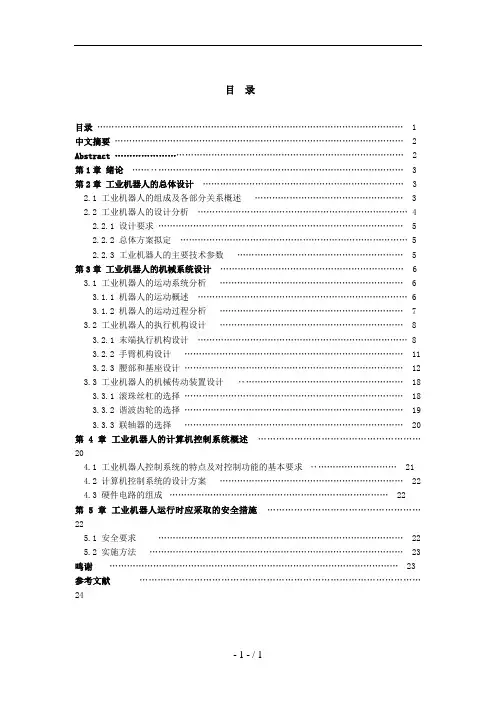

工业机器人课程作业报告院(系)名称:机电工程学院作业题目:三自由度圆柱坐标工业机器人班级:姓名:学号:目录1.作业要求 (3)1.1作业目的 (3)1.2作业数据 (3)1.3运动功能图符号(本次作业圆柱坐标型) (3)2.总体设计 (4)2.1组成和关系 (4)2.2设计分析 (4)3.机械系统的设计 (5)3.1末端执行机构设计 (5)3.2手臂机构的设计 (6)3.3机座机构的设计 (7)4.附件 (8)4.1总装图 (8)1.作业要求1.1作业目的1:综合运用所学只是,搜集有关资料,独立完成三自由度圆柱坐标工业机器人操作机和驱动但愿的设计工作。
如驱动元、传动机构、腰身、手臂、手腕、手抓、关节、抓钳尺寸、开合力大小等,至少设计两种以上方案。

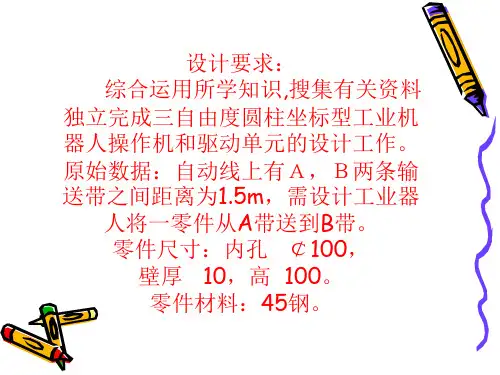

(注意:此处无需考虑传感器,控制部分和力学计算)1.2作业数据1:自动线上A、B两条输送带之间距离为1.5米,需设计工业机器人将一个零件从A带送到B带。
2:零件尺寸:内孔Φ100、壁厚10、高100。
3:零件材料:45钢1.3运动功能图符号(本次作业圆柱坐标型)表1-1 运动功能图符号(GB/T12643-90)2.总体设计2.1组成和关系工业机器人在GB/T12643-90定义为“是一种能自动控制、可重复编程、多功能、多自由度的操作机,能搬运材料、工件或操持工具,用以完成各种作业”由执行系统、驱动系统、控制检测系统及检测系统组成。
a)机械系统:是执行完成抓取工件,实现抓取动作的必需的机构。
内容保函如下:手部(末端执行器):直接抓取工件或夹具机构。
臂部:支承腕部的机构,作用是承受工件的负荷,并把它传递到预定的位置。
腕部:连接手部和臂部的机构,作用为调整及改变手部的动作。
机座:是机器人的基础部件支承手臂的部件,并承受相应的载荷,作用是带动臂部转动、升降动作。
b)驱动系统:为执行系统提供动力。
常用传动方式有机械传动、液压传动、气压传动和电传动。
c)控制系统:控制驱动系统,使执行系统按照产品的要求以及抓取的工件要求进行相应的动作,当发生系统错误或执行故障时发出提示报警信号。
圆柱坐标型机器人的运动规划和控制引言圆柱坐标型机器人是一种常见的工业机器人。
它可以通过旋转基座和伸缩式臂架的组合来实现在三维空间内自由移动和定位。
圆柱坐标型机器人在物流、生产线和仓储等领域起着重要的作用。
在本文中,我们将研究圆柱坐标型机器人的运动规划和控制方法。
运动规划运动规划是指确定机器人在工作空间中的运动轨迹的过程。
圆柱坐标型机器人具有三个关节,分别是旋转基座关节、臂架关节和末端执行器关节。
这三个关节的运动规划是机器人运动规划的核心。
正向运动学正向运动学是指根据机器人各个关节的位置和姿态,推导机器人末端执行器相对于基座标系的位置和姿态的过程。
对于圆柱坐标型机器人,正向运动学可以通过矩阵变换来实现。
具体计算方法可以参考相关的数学和几何学原理。
逆向运动学逆向运动学是指根据机器人末端执行器的位置和姿态,反推机器人各个关节的位置和姿态的过程。
对于圆柱坐标型机器人,逆向运动学的求解方法相对复杂。
可以通过迭代算法和数值计算来实现。
路径规划路径规划是指确定机器人从起始位置到目标位置的最优路径的过程。
对于圆柱坐标型机器人,常用的路径规划方法包括最短路径、最小时间和避障路径规划等。
路径规划算法需要考虑机器人的动力学特性和工作空间的限制。
运动控制运动控制是指通过对机器人关节电机施加适当的控制信号,实现机器人按照规划的轨迹进行运动的过程。
圆柱坐标型机器人的运动控制通常包括速度控制和位置控制两种方式。
速度控制速度控制是指控制机器人各个关节以一定的速度运动。
基于速度控制的方法在某些要求机器人高速运动的场景下非常适用。
可以通过控制关节驱动电机的电压或电流来实现速度控制。
位置控制位置控制是指控制机器人各个关节以一定的位置运动。
位置控制可以精确地控制机器人末端执行器的位置,从而实现精确的定位任务。
位置控制可以通过PID控制器或其他控制算法来实现。
实时控制实时控制是指在运动过程中对机器人进行实时的控制调整。
圆柱坐标型机器人的实时控制可以通过传感器测量机器人关节位置和姿态,并将其与目标位置和姿态进行比较,从而调整控制信号实现实时控制。
圆柱坐标式机器人具有几个自由度的特征圆柱坐标式机器人是一种常见的工业机器人类型,具有很多优势和特点。
圆柱坐标式机器人的自由度是指其能够在三维空间中自由移动和旋转的方向数量。
不同机器人的自由度数目不同,而该特征决定了机器人能够达到的不同位置和姿态。
在圆柱坐标式机器人中,通常有两个旋转自由度和一个线性自由度。
下面将详细介绍圆柱坐标式机器人具有的自由度特征。
1. 旋转自由度圆柱坐标式机器人的第一个旋转自由度是围绕垂直于地面的垂直轴旋转。
这个自由度允许机器人沿垂直方向上移动。
例如,机器人可以在不同的高度上操作和定位工件,从而适应不同的工艺需求。
圆柱坐标式机器人的第二个旋转自由度则是围绕垂直于自身轴的水平旋转。
这个自由度允许机器人在水平平面上进行旋转,从而实现工作空间扩展,使其能够到达更多的位置。
通过这两个旋转自由度,圆柱坐标式机器人可以在三维空间中灵活地移动和定位,以满足不同的生产需求。
2. 线性自由度除了两个旋转自由度,圆柱坐标式机器人还具有一个线性自由度,这允许机器人在垂直于地面的方向上进行上下运动。
线性自由度使得机器人能够改变工作高度,以适应不同高度的工件,从而实现更高的生产灵活性。
由于圆柱坐标式机器人在上述三个自由度上的灵活运动,使得它能够覆盖更大的工作空间,处理更多的工艺操作,并在不同的工业应用场景中发挥重要作用。
3. 相关特点除了上述的自由度特征,圆柱坐标式机器人还具有其他的特点。
首先,圆柱坐标式机器人结构相对简单、刚性强,适用于高精度的重复操作。
其次,圆柱坐标式机器人具有较高的可扩展性,可以根据实际需求进行系统集成和组合,实现更灵活的工作方式。
此外,圆柱坐标式机器人通常具有较大的负载能力和工作半径,适用于各种不同尺寸和重量的工件处理。
最后,圆柱坐标式机器人具有精准的定位和控制能力,能够提高生产效率和质量。
综上所述,圆柱坐标式机器人通常具有两个旋转自由度和一个线性自由度的特征。
这种机器人具备灵活的运动能力,适用于各种高精度的工业应用场景,并具有较大的工作空间和负载能力。
摘 要本设计中机械手可模仿人的动作功能,用以按固定程序抓取、搬运物件或操作工具 的自动操作装置。
它可代替人的繁重劳动以实现生产的机械化和自动化,能在有害环境 下操作以保护人身安全,因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。
机械手主要由手部、运动机构和控制系统三大部分组成。
手部是用来抓持工件的部件, 根据被抓持物件的形状、尺寸、重量、材料和作业要求设计为夹持型。
运动机构,使手 部完成各种转动、移动或复合运动来实现规定的动作,改变被抓持物件的位置和姿势。
运动机构的升降、伸缩、旋转等独立运动方式,称为机械手的自由度。
为了抓取空间中 任意位置和方位的物体,需有3个自由度。
关键词:机械手,设计,手部,手腕,手臂,机身,结构AbstractRobot arm to mimic certain actions of staff and functions, to capture a fixed procedure, carrying objects or operating tools, automation equipment. It can replace human labor in order to achieve the heavy mechanization and automation of production, can operate in hazardous environments to protect the personal safety, which is widely used in machine building, metallurgy, electronics, light industry and nuclear power sectors.Manipulator mainly by hand, sports bodies and the control system has three major components. Task of hand is holding the workpiece of the components, according to grasping objects by shape, size, weight, material and operational requirements of the various structural forms, such as clamp type, care support and the adsorption type, etc. . Sports organizations to accomplish a variety of hand rotation, move, or complex movement to achieve the required action to change the location of objects by grasping and posture. Sports organizations lifting, stretching and rotating the independence movement, is known as freedom manipulator. Crawl space to an arbitrary position and orientation of objects, the need for six degrees of freedom. Freedom is the mechanical design of the key parameters of hand. More freedom, greater flexibility of the manipulator, the more wide versatility。

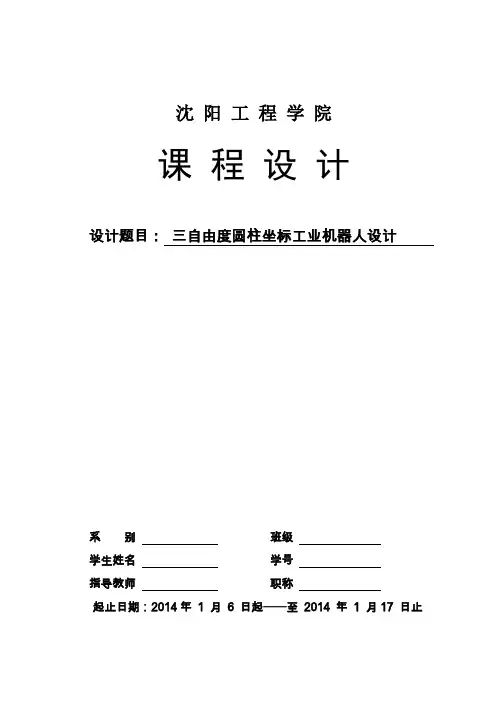

沈阳工程学院课程设计设计题目:三自由度圆柱坐标工业机器人设计系别班级学生姓名学号指导教师职称起止日期:2014年 1 月 6 日起——至 2014 年 1 月17 日止沈阳工程学院课程设计任务书课程设计题目:三自由度圆柱坐标工业机器人设计系别班级学生姓名学号指导教师职称课程设计进行地点: F430,图书馆任务下达时间: 2014 年 1月3日起止日期:2014 年 1 月6日起——至 2014 年 1 月17日止教研室主任2013年 12月 2 日批准三自由度圆柱坐标工业机器人设计1 设计主要内容及要求1.1 设计目的:(1)了解工业机器人技术的基本知识以及单片机、机械设计、传感器等相关技术;(2)初步掌握工业机器人的运动学原理、传动机构、驱动系统及控制系统,并应用于工业机器人的设计中;(3)掌握工业机器人的驱动机构、控制技术,并使机器人能独立执行一定的任务。
1.2 基本要求(1)要求设计一个微型的三自由度的圆柱坐标工业机器人;(2)要求设计机器人的机械机构(示意图),传动机构、控制系统、及必需的内外部传感器的种类和数量布局。
(3)要有控制系统硬件设计电路。
1.3 发挥部分自由发挥2 设计过程及论文的基本要求:2.1 设计过程的基本要求(1)基本部分必须完成,发挥部分可任选;(2)符合设计要求的报告一份,其中包括总体设计框图、电路原理图各一份;(3)设计过程的资料保留并随设计报告一起上交;报告的电子档需全班统一存盘上交。
2.2 课程设计论文的基本要求(1)参照毕业设计论文规范打印,包括附录中的图纸;项目齐全、不许涂改,不少于3000字;图纸为A4,所有插图不允许复印。
(2)装订顺序:封面、任务书、成绩评审意见表、中文摘要、关键词、目录、正文(设计题目、设计任务、设计思路、设计框图、各部分电路及相应的详细的功能分析和重要的参数计算、工作过程分析、元器件清单、主要器件介绍等)、小结、参考文献、附录(总体设计框图与电路原理图)。
三自由度圆柱坐标型工业机器人设计
学院:机电工程学院
班级:
姓名:
学号:
1.末端执行机构设计
采用内撑连杆杠杆式夹持器,用小型液压缸驱动夹紧,它的结构形式如图。
内撑连杆杠杆式夹持器采用四连杆机构传递撑紧力,即当液压缸1工作时,推动推杆2向下运动,使两钳爪3向外撑开,从而带动弹性爪4夹紧工件。
该种夹持器多用于内孔薄壁零件的夹持。
2.弹性爪的结构设计:
这种结构是在手爪外侧用螺钉固定弹性片两端。
当弹性手工作时,由于夹紧过程具有弹性,就可避免易损零件被抓伤、变形和破损。
3.手臂机构的设计
本设计中手臂由滚珠丝杠驱动实现上下运动,结构简单,装拆方便,还设计有两根导柱导向,以防止手臂在滚珠丝杠上转动,确保手
臂随机座一起转动。
它的结构如下图。
选用轴向脚架型液压缸,活塞杆末端为外螺纹结构,手臂与末端执行器连同活塞杆一起转动。
4.腰部和基座设计
1——支座,2——步进电机,3——谐波齿轮,4——转动机座5——支承槽钢梁,6——滚珠丝杠,7——导向柱,8——锥环无键联轴器
通过安装在支座上的步进电机和谐波齿轮直接驱动转动壳体转动,从而实现机器人的旋转运动;通过安装在顶部的步进电机和联轴器带动滚珠丝杠转动实现手臂的上下移动。
采用双导柱导向,防止手臂在滚珠丝杠上转动,确保手臂随机座一起转动。
支撑梁采用槽钢,以减轻重量和节省材料,它的结构如上图。
5.驱动方式的选择
由上表知步进电机应用于驱动工业机器人有着许多无可替代的
优点,如控制性能好,可精确定位,体积较小可用于程序复杂和运动轨迹要求严格的小型通用机械手等,所以本设计采用它来实现机器人的旋转和上下移动。
选电机为BF反应式步进电机,型号为:90BF001。
由上表知,液压驱动方式反应灵敏,可实现连续轨迹控制,液体压力高,可获得较大的输出力,因此机器人的伸缩运动采用液压驱动方式来实现,从而使机器人容易找准工件。
它的型号为Y-HG1-C50/28×100LJ1HL1Q,它的主要技术参数如下表
6.工业机器人的计算机控制系统概述
工业机器人具有多个自由度,每个自由度一般包括一个伺服机构,它们必须协调起来,组成一个多变量控制系统。
这种多变量的控制系统,一般要用计算机来实现。
因此,机器人控制系统也是一个计算机控制系统。
控制系统的功能是控制机器人操作机的运动和操作以满足作业的要求。
在作业中机器人的工作任务是要求操作机的末端执行器按点位或轨迹运动,并保持设定的姿态。
在运动中或在规定的某点位执行作业规定的操作。
7.工业机器人运行时应采取的安全措施
工业机器人能代替人在危险有害的环境中作业,但又给人另一种危险,即机器人伤人事故。
这是工业机器人安全管理的最为重要的一条原则。
此外,除了通用的工业安全规程外,还要注意工业机器人的特殊性,采取相应可靠的对策。
对工业机器人应用工程的安全要求有如下几条:
必须为工业机器人和周边设备安装安全护栏,以防止人靠近而造成伤害。
工业机器人的动作范围不能超越护栏。
在护栏出入口的门上必须设置插拔式电接点开关,其插座有导线与控制系统的电路连接。
只有拔下开关的插头,才能打开对应的门。
这时,工业机器人及周边设备停止运转,并且将工业机器人锁定在示教模式。
在距操作者的地方设置紧急停止开关。
按下此开关,工业机器人和有关的设备立即停止运转。
