plc模拟试题和答案..

可编程控制器(PLC) 模拟试题（附参考答案）一、选题（每题1分，共50分）1、动合点与母线连接是（）A、LDB、CDIC、OU TD、ANI2、动断点与母线连接是（）A、LDB、LDIC、OU TD、ANI3、动合点串联是（）A、ANDB、ANIC、LD ID、ORI4、动断点串联是（）A、ANDB、ANIC、LD ID、ORI5、动合点并联是（）A、ORB、ORIC、ORB D、ANB6、动断点并联是（）A、ORB、ORIC、ORB D、ANB7、并联电路块的并联是（）A、ORIB、ORBC、ANB D、OR8、串联电路块的并联是（）A、ORIB、ORBC、OR ID、ANI9、进栈是（）A、MCRB、MPSC、MRD D、MPP10、出栈是（）A、MRDB、MCRC、MP PD、MPS11、读栈是（）A、MPSB、MRDC、MC RD、MPP12、自保护是（）A、RSTB、SETC、PL SD、PLF13、上升沿脉冲输出是（）A、SETB、PLFC、PL SD、RST14、解除复位是（）A、SETB、PLSC、RS TD、PLF15、下降沿脉冲输出是（）A、PLSB、PLFC、SE TD、RST16、主控电路块起点是（）A、MCRB、OUTC、MC D、END17、结束是（）A、NOPB、ENDC、MC D、MCR18、主控电路块复位是（）A、OUTB、MCC、MCR D、SET19、线圈输出是（）A、SETB、RSTC、OUT D、MCR20、FX2系列状态元件代号是（）A、MB、XC、Y D、S21、FX2系列辅助继电器代号是（）A、XB、MC、YD、S22、FX2系列输入继电器代号是（）A、SB、TC、XD、C23、FX2系列输出继电器代号是（）A、TB、YC、SD、M24、FX2系列定时器元件代号是（）A、YB、TC、S D、M25、FX2系列计数器元件代号是（）A、MB、TC、S D、C26、1分特殊辅助时钟脉冲继电器代号是（ D ）A、M8011B、M8012C、M8013 D、M801427、1秒特殊辅助时钟脉冲继电器代号是（ C ）A、M8011B、M8012C、M8013 D、M801428、秒特殊辅助时钟脉冲继电器代号是（ B ）A、M8011B、M8012C、M8013 D、M801429、秒特殊辅助时钟脉冲继电器代号是（ A ）A、M8011B、M8012C、M8013 D、M801430读出键是（ C ）A、INSB、DELC、RD D、WR31、插入键是（ C ）A、WRB、DELC、INS D、RD32、写入键是（ B ）A、DELB、WRC、INS D、RD33、删除键是（ B ）A、WRB、DELC、RD D、INS34、执行键是（ B ）A、SPB、GOC、STE PD、CLEAR35、步序键是（ D ）A、GOB、SP’C、CLEAR D、STEP36、空格键盘是（ C ）A、CLEARB、GOC、SP’D、STEP37、清除键是（ B ）A、SP’B、CLEARC、STE PD、GO38、在写入程序时编程器左上角应显示（ B ）A、RB、WC、I D、D39、在读出程序时，编程器左上角应显示（ A ）A、RB、WC、I D、D40、在修改程序插入指令时编程器左上角应显示（ C ）A、RB、WC、I D、D41、在修改程序删除指令时编程器左上角应显示（ A ）A、RB、WC、I D、D42、OUT YO指令是（）步A、1B、2C、3 D、443、OUT TO指令是（）步A、1B、2C、3 D、444、OUT CO指令是（）步A、1B、2C、3 D、445、下列元件要复位的是（）A、MB、TC、Y D、C46、FXON—24M可编程控制有（）个输入点A、24B、14C、12 D、1047、FXON—24M可编程控制有（）个输出点A、24B、14C、12 D、1048、一般可编程控制器有（种输出方式A、2B、3C、4 D、549、目前一般可编程控制器继电器输出点最大承受交流电压为（ B ）A、100VB、220VC、240V D、380V50、FX—10P编程器液晶显示是（）行A、2B、3C、4 D、5二、多项选择题（每题2分，共30分）1、属于动断点指令的有（）A、LDB、LDIC、ANDD、AN IE、OR2、属于动合点指令的有（）A、ANDB、ORC、LDID、ANI E、ORI3、属于串联指令的有（）A、ANDB、ANIC、LDID、ORB E、ORI4、属于并联指令的有（）A、ANIB、ORC、ORID、ORB E、ANB5、属于成对使用的指令的有（）A、MCB、MCRC、SETD、RST E、PLS6、需要复位的元件有（ A、E ）A、CB、TO—T245C、T246—T255D、P E、M7、属于积算定时器的有（ D、E ）A、TOB、T200C、T245D、T246 E、T2508、属于100mS的定时器的有（）A、TOB、T100C、T199D、T200 E、T2459、属于10mS的定时器的有（）A、T100B、T199C、T200D、T220 E、T24510、属于8进制的有（）A、MB、SC、XD、YE、T11、下列元件属于10进制的有（）A、MB、SC、XD、YE、T12、可编程控制器的输出形式是（）A、继电器B、普通晶闸管C、双向晶闸管D、三极管E、二极管13、属于多重电路输出指令的有（）A、MCB、MCRC、MPSD、MRD E、MPP14、具有设定值的元件有（）A、MB、SC、TD、YE、C15、在（）情况下，PC主机RUN要切至OFF状态A、清除B、运行C、读出D、写入E、插入三、判断题（每题1分，共20分）1、在运行程序时，可编程主机必须在RUN位置（）2、在写入程序时，可编程主机必须在STOP位置（）3、定时器分有1分，1秒，秒，秒等几种规格（）4、定时器不管什么情况，置位后必须要复位（）5、计数器不管什么情况，置位后必须还要复位（）6、输出继电器必须要有一个硬接点（）7、输出继电器有无数个软接点（）8、PLS/PLF脉冲输出指令必须成对使用（）9、MC，MCR主控指令必须成对输出（）10、OUT，TO，K10指令必须在TO后面键入SP空格键才可正常输入程序（）11、键入每条指令后，都必须按GO方向执行（）12、旧程序全部清除指令是NOP—A—GO—GO（）13、如果原有程序，需要一次删掉，则可按NOP—A—GO—GO（）14、清除程序时，必须在W状态（）15、于RUN开关ON时，将MNT/TEST键切至M，就可以看出每一位址之接点ON/OFF状态（）16、在主机运行时要想更换，时间继电器的设定值必须先按M/T键，使左上角出现T符号方可进行操作（）17、可编程控制器实际上就是一种工业专用计算机（）18、可编程控制器输入电压有三种110V，220V，380V（）19、FX—20P编程器有2行显示（）20、FX ON40M有40个输入点和输出点（）答案可编程控制器(PLC) 模拟试题一、选题（每题1分，共50分）1、A2、B3、A4、B5、A6、B7、C8、B 9、B 10、C11、B 12、B 13、C 14、C 15、B 16、C 17、B 18、C 19、C 20、D21、B 22、C 23、B 24、B 25、D 26、D 27、C 28、B 29、A 30、C31、C 32、B 33、B 34、B 35、D 36、C 37、B 38、B 39、A 40、C41、D 42、B 43、C 44、C 45、C 46、A 47、A 48、D 49、B 50、A二、多项选择题（每题2分，共30分）1、B，D2、A，B3、A，B4、B，C5、C，D6、A,E7、D,E8、A,B,C9、C,D,E 10、X,Y 11、B,E 12、A,C,D 13、C,D,P 14、A，B，E15、A，D，E三、判断题（每题1分，共20分）1、√2、√3、×4、×5、√6、√7、×8、×9、√ 10、√11、√ 12、√ 13、√ 14、√15、√16、× 17、√ 18、√ 19、× 20、×。

plc测试题及答案大全PLC测试题及答案大全一、选择题1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. 下列哪个不是PLC的特点？A. 可靠性高B. 编程灵活C. 体积庞大D. 易于维护答案：C3. PLC的输入设备通常包括哪些？A. 按钮B. 传感器C. 继电器D. 所有以上答案：D4. PLC的输出设备通常包括哪些？A. 指示灯B. 接触器C. 电动机D. 所有以上答案：D5. PLC的编程语言主要有哪几种？A. 梯形图B. 指令列表C. 顺序功能图D. 所有以上答案：D二、判断题1. PLC的英文全称是Programmable Logic Controller。

（对）2. PLC只能用于简单的逻辑控制。

（错）3. PLC的输入输出模块是固定的，不能更换。

（错）4. PLC的程序可以在断电后丢失。

（错）5. PLC的编程环境通常是图形化的。

（对）三、简答题1. 简述PLC的工作原理。

答：PLC的工作原理基于循环扫描，它通过输入模块接收外部信号，内部逻辑处理后，通过输出模块控制外部设备。

PLC内部的程序按照用户设定的逻辑顺序执行，实现对生产过程的控制。

2. PLC在工业自动化中有哪些应用？答：PLC在工业自动化中的应用非常广泛，包括但不限于生产线的自动控制、机械设备的运行监控、自动化仓库管理、交通信号灯控制等。

四、计算题1. 如果一个PLC系统有10个输入点和8个输出点，计算其最大可能的I/O点数。

答：最大可能的I/O点数为10（输入点）+ 8（输出点）= 18点。

五、案例分析题1. 某工厂生产线需要实现自动控制，需要使用PLC来完成以下任务： - 启动/停止控制- 故障报警- 速度调节- 温度监控请列出可能使用的PLC输入输出设备，并简述其功能。

答：可能使用的PLC输入输出设备包括：- 输入设备：启动按钮、停止按钮、故障传感器、速度传感器、温度传感器。

plc考试试题及答案PLC（可编程逻辑控制器）是工业自动化领域常用的控制设备，广泛应用于生产线、机械设备等领域。

掌握PLC的知识和技能对于从事自动化控制的工程师和技术人员来说至关重要。

下面将介绍一些常见的PLC考试试题及答案，希望对大家复习和备考有所帮助。

一、选择题1. PLC的英文全称是什么？A. Programmable Logistics ControllerB. Programmable Logic ComputerC. Programmable Logic ControllerD. Programmable Language Controller答案：C. Programmable Logic Controller2. 下列哪个不是PLC的典型应用领域？A. 工业生产线控制B. 机器人控制C. 家用电器控制D. 汽车自动化控制答案：C. 家用电器控制3. PLC的工作原理是通过什么来实现的？A. 逻辑运算B. 数学运算C. 物理运算D. 化学运算答案：A. 逻辑运算二、填空题4. PLC的基本组成包括________、________、________和________。

答案：中央处理器（CPU）、内存、输入模块、输出模块5. PLC的程序是用________语言编写的。

答案：梯形图6. PLC的输入信号通常是________信号，输出信号通常是________信号。

答案：数字，模拟三、简答题7. 请简要说明PLC在工业自动化中的优势及应用。

答案：PLC具有高可靠性、易程序、对外界环境干扰能力强等优势，广泛应用于工业生产线、机械设备、自动化控制系统等领域。

通过PLC可以实现自动控制、逻辑运算、数据处理等功能，提高生产效率、降低人工成本、提高产品质量。

8. 请简要描述PLC的工作原理及基本功能。

答案：PLC的工作原理是通过输入模块获取外部信号，经过中央处理器（CPU）的处理逻辑运算后，控制输出模块输出信号，实现对系统的控制。

PLC试题及参考答案《全》第一章电气控制部分一、填空1、电气控制图中，接触器的索引如果为：则表示在图中接触器km1有3个主要触点位于图中的2区；接触器KM1在图中的13区有一个辅助常闭触点。

2、电气控制电路图中，接触器的索引如果为右所示，则表示在图中接触器KM1在图中的2区有三个主要触点；有一个km0常闭辅助接触器。

3.热继电器是用于电机长期过载保护的电器。

4.电气控制图一般分为两部分：主电路和辅助电路。

5、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。

6、熔断器是短路保护的电器。

7.继电器-接触器控制系统中的联锁类型可分为电气联锁和机械（按钮）联锁。

8、电气控制系统图一般有三种：电气原理图、电器布置图、电气安装接线图。

二、简短回答问题1、交流电磁线圈误接入相应直流电源，或者直流电磁线圈误接入相应交流电源，将分别产生什么问题？为什么？答：直流电磁线圈有很多匝数。

当连接到交流电源时，产生的感应电动势平衡外部电压，仪器不动作；交流电磁线圈匝数少，接到直流电源上，产生的感应电动势不足以平衡外部电压，易烧坏器械。

2.简述速度继电器的工作原理。

答：速度继电器的转子空套在电动机的转轴上，定子中嵌有磁性导条，一旦电动机转动，带动转子在定子中做切割磁力线运动，产生感应电流，继而产生电磁转扭矩使定子朝轴旋转方向摆动一定角度，从而使定子手柄拨动接触系统动作。

当转速降低，扭矩降低时，定子手柄在弹簧力的反作用力下复位，接触系统也复位。

三、设计题1.尝试设计三相异步电动机的正向和反向控制电路，这需要增加基本的保护环节。

参考电路：2、试设计一可以实现两地同时控制同一电动机起停的控制电路。

参考电路：plc部分一、填空1、说出下列指令的名称ld逻辑取指令ldi逻辑取反指令out驱动线圈输出指令单常开触点串接指令ani单常闭触点串接指令或单常开触点并联指令或单常闭触点并联指令LDP取脉冲上升沿指令LDF取脉冲下降沿指令andp和脉冲上升沿指令andf和脉冲下降沿指令ORP或脉冲上升沿命令ORF或脉冲下降沿命令orb电路块或操作命令anb电路块和操作命令MPs堆栈指令MRD读取堆栈指令MPP输出堆栈指令MC主控制指令MCR主控制复位指令inv反转指令set置位指令rst复位指令Pls输入信号上升沿产生差分输出指令PLF输入信号下降沿产生差分输出指令NOP空操作指令结束总程序结束指令RET阶梯返回指令STL阶梯指令to从特殊功能模块写入指令from从特殊功能模块读出指令sftr位右移位指令sftl位左移位指令mov数据传送指令inc加1指令dec减1指令cmp比较指令zcp区间比较指令cj条件跳转指令zrst区间复位指令add二进制加法指令sub二进制减法指令2.PLC的输入/输出继电器以八进制编号，所有其他软部件以八进制编号。

plc考试试题及实操答案第一部分：选择题1. 在PLC系统中，以下哪种指令用于检测输入I0.0是否为1？A. XIC I0.0B. XIO I0.0C. OTE O0.0D. OTL O0.0答案：A. XIC I0.02. 在PLC中，以下哪个元件用于将电气信号转换为局部机械动作？A. 接触器B. 定时器C. 继电器D. 计数器答案：C. 继电器3. 在PLC中，以下哪种指令用于设置输出O0.0状态为1？A. XIC O0.0B. XIO O0.0C. OTE O0.0D. OTL O0.0答案：C. OTE O0.04. 在PLC系统中，以下哪种指令用于检测输入I0.0是否为0？A. XIC I0.0B. XIO I0.0C. OTE O0.0D. OTL O0.0答案：B. XIO I0.05. 在PLC中，以下哪个元件用于控制输出的延时关闭？A. 接触器B. 定时器C. 继电器D. 计数器答案：B. 定时器第二部分：简答题1. PLC的全称是什么？简要解释其作用和特点。

答：PLC全称可编程控制器，它是一种电子设备，用于控制工业自动化系统中的各种机械设备。

PLC的作用是接收输入信号，经过逻辑运算后，控制输出信号，从而实现对机械设备的控制和操作。

PLC具有可编程性、可靠性高、灵活性强、可扩展性好等特点。

2. 请列举几种常见的PLC编程语言，并简要说明其特点。

答：常见的PLC编程语言包括Ladder Diagram（梯形图）、Instruction List（指令列表）、Structured Text（结构化文本）和Function Block Diagram（功能块图）等。

它们各自具有以下特点：- Ladder Diagram：采用图形符号表示逻辑关系，类似继电器线路图，易于理解和编写。

- Instruction List：用类似汇编语言的方式编写，对编程人员的语法要求较高，但执行效率高。

- Structured Text：类似于常见的高级编程语言，可编写复杂的算法，支持条件判断和循环等结构。

plc试题及答案### PLC试题及答案#### 一、选择题1. PLC 的全称是什么？- A. 个人电脑- B. 可编程逻辑控制器- C. 个人学习计划- 答案：B2. PLC 编程语言中，以下哪个不是标准语言？ - A. 梯形图- B. 指令列表- C. 顺序功能图- D. 汇编语言- 答案：D3. 在 PLC 中，I/O 模块的作用是什么？- A. 存储程序- B. 输入输出控制- C. 执行算法- D. 显示信息- 答案：B#### 二、填空题1. PLC 系统由___、___和___三部分组成。

- 答案：输入模块、中央处理单元、输出模块2. PLC 的主要功能是实现___控制。

- 答案：工业自动化3. 在 PLC 编程中，___是最基本的逻辑操作。

- 答案：与（AND）、或（OR）、非（NOT）#### 三、简答题1. 简述 PLC 系统的工作原理。

- 答案：PLC 系统通过输入模块接收外部信号，中央处理单元根据预设的程序逻辑进行处理，然后输出模块根据处理结果控制外部设备。

2. PLC 与继电器控制系统相比有哪些优点？- 答案：PLC 具有更高的可靠性、灵活性和扩展性。

它可以快速编程和修改，易于实现复杂的控制逻辑，且维护成本较低。

#### 四、计算题1. 假设一个 PLC 系统有 10 个输入点和 8 个输出点，如果每个输入点和输出点的地址都是连续的，计算输入点和输出点的起始地址和结束地址。

- 答案：输入点起始地址为 I0，结束地址为 I9；输出点起始地址为 Q0，结束地址为 Q7。

#### 五、案例分析题1. 某工厂自动化生产线需要控制一个机械臂，机械臂有 3 个动作：上升、下降和旋转。

请设计一个简单的 PLC 控制程序逻辑。

- 答案：首先，定义输入信号，例如按钮 S1 控制上升，S2 控制下降，S3 控制旋转。

然后，使用 PLC 的梯形图编程，设置相应的逻辑关系，如 S1 按下时，机械臂上升；S2 按下时，机械臂下降；S3按下时，机械臂旋转。

可编程控制器（PLC）模拟试题（附参考答案）一、选题（每题 1 分，共50 分）1、动合点与母线连接是（）A、LDB、CDIC、OUTD、ANI2、动断点与母线连接是（）A、LDB、LDIC、OUTD、ANI3、动合点串联是（）A、ANDB、ANIC、LDID、ORI4、动断点串联是（）A、ANDB、ANIC、LDID、ORI5、动合点并联是（）A、ORB、ORIC、ORBD、ANB6、动断点并联是（）A、ORB、ORIC、ORBD、ANB7、并联电路块的并联是（）A、ORIB、ORBC、ANBD、OR8、串联电路块的并联是（）A、ORIB、ORBC、ORID、ANI9、进栈是（）A、MCRB、MPSC、MRDD、MPP10、出栈是（）A、MRDB、MCRC、MPPD、MPS11、读栈是（）A、MPSB、MRDC、MCRD、MPP12、自保护是（）A、RSTB、SETC、PLSD、PLF13、上升沿脉冲输出是（）A、SETB、PLFC、PLSD、RST14、解除复位是（）A、SETB、PLSC、RSTD、PLF15、下降沿脉冲输出是（）A、PLSB、PLFC、SETD、RST16、主控电路块起点是（）A、MCRB、OUTC、MCD、END17、结束是（）A、NOPB、ENDC、MCD、MCR18、主控电路块复位是（）A、OUTB、MCC、MCRD、SET19、线圈输出是（）A、SETB、RSTC、OUTD、MCR20、FX2 系列状态元件代号是（）A、MB、XC、YD、S21、FX2 系列辅助继电器代号是（）A、XB、MC、YD、S22、FX2 系列输入继电器代号是（）A、SB、TC、XD、C23、FX2 系列输出继电器代号是（）A、TB、YC、SD、M24、FX2 系列定时器元件代号是（）A、YB、TC、SD、M25、FX2 系列计数器元件代号是（）A、MB、TC、SD、C26、1 分特殊辅助时钟脉冲继电器代号是（D）A、M8011B、M8012C、M8013D、M801427、1 秒特殊辅助时钟脉冲继电器代号是（C）A、M8011B、M8012C、M8013D、M801428、秒特殊辅助时钟脉冲继电器代号是（B）A、M8011B、M8012C、M8013D、M801429、秒特殊辅助时钟脉冲继电器代号是（A）A、M8011B、M8012C、M8013D、M801430 读出键是（C）A、INSB、DELC、RDD、WR31、插入键是（C）A、WRB、DELC、INSD、RD32、写入键是（B）A、DELB、WRC、INSD、RD33、删除键是（B）A、WRB、DELC、RDD、INS34、执行键是（B）A、SPB、GOC、STEPD、CLEAR35、步序键是（D）A、GOB、SP'C、CLEARD、STEP36、空格键盘是（C）A、CLEARB、GOC、SP'、D STEP37、清除键是（B）A、SP'、B CLEARC、STEPD、GO38、在写入程序时编程器左上角应显示（B）A、RB、WC、ID、D39、在读出程序时，编程器左上角应显示（A）A、RB、WC、ID、D40、在修改程序插入指令时编程器左上角应显示（C）A、RB、WC、ID、D41、在修改程序删除指令时编程器左上角应显示（A）A、RB、WC、ID、D42、OUTYO指令是（）步A、1B、2C、3D、443、OUTTO指令是（）步A、1B、2C、3D、444、OUTCO指令是（）步A、1B、2C、3D、4 45、下列元件要复位的是（）A、MB、TC、YD、C46、FXON—24M 可编程控制有（）个输入点A、24B、14C、12D、1047、FXON—24M 可编程控制有（）个输出点A、24B、14C、12D、1048、一般可编程控制器有（种输出方式A、2B、3C、4D、549、目前一般可编程控制器继电器输出点最大承受交流电压为（ B ）A、100VB、220VC、240VD、380V50、FX—10P 编程器液晶显示是（）行A、2B、3C、4D、5、多项选择题（每题2分，共30 分）1、属于动断点指令的有（）A、LDB、LDIC、ANDD、ANIE、OR 2、属于动合点指令的有（）A、ANDB、ORC、LDID、ANIE、ORI 3、属于串联指令的有（）A、ANDB、ANIC、LDID、ORBE、ORI4、属于并联指令的有（）A、ANIB、ORC、ORID、ORBE、ANB5、属于成对使用的指令的有（）A、MCB、MCRC、SETD、RSTE、PLS 6、需要复位的元件有（A、E ）A、CB、TO—T245C、T246—T255D、PE、M7、属于积算定时器的有（D、E ）A、TOB、T200C、T245D、T246E、T2508、属于100mS 的定时器的有（）A、TOB、T100C、T199D、T200E、T2459、属于10mS 的定时器的有（）A、T100B、T199C、T200D、T220E、T24510、属于8 进制的有（）A、MB、SC、XD、YE、T11、下列元件属于10 进制的有（）A、MB、SC、XD、YE、T12、可编程控制器的输出形式是（）A、继电器B、普通晶闸管C、双向晶闸管D、三极管E二极管13、属于多重电路输出指令的有（）A、MCB、MCRC、MPSD、MRDE、MPP14、具有设定值的元件有（）A、MB、SC、TD、YE、C15、在（）情况下，PC主机RUN要切至OFF状态A、清除B、运行C、读出D、写入E、插入三、判断题（每题 1 分，共20 分）1、在运行程序时，可编程主机必须在RUN位置（）2、在写入程序时，可编程主机必须在STOP位置（）3、定时器分有1 分，1 秒，秒，秒等几种规格（）4、定时器不管什么情况，置位后必须要复位（）5、计数器不管什么情况，置位后必须还要复位（）6、输出继电器必须要有一个硬接点（）7、输出继电器有无数个软接点（）8 PLS/PLF脉冲输出指令必须成对使用（）9、MC，MCR 主控指令必须成对输出（）10、O UT，TO，K10指令必须在TO后面键入SP空格键才可正常输入程序（）11、键入每条指令后，都必须按GO方向执行（）12、旧程序全部清除指令是NOP—A—GO—GO（）13、如果原有程序，需要一次删掉，则可按NOP—A—GO—GO（）14、清除程序时，必须在W 状态（）15、于RUN开关ON时，将MNT/TEST键切至M,就可以看出每一位址之接点ON/OFF状态（）16、在主机运行时要想更换，时间继电器的设定值必须先按M/T键，使左上角出现T符号方可进行操作（）17、可编程控制器实际上就是一种工业专用计算机（）18、可编程控制器输入电压有三种110V，220V，380V（）19、FX—20P 编程器有2 行显示（）20、F X ON40M 有40 个输入点和输出点（）答案可编程控制器（PLC）模拟试题一、选题（每题 1 分，共50 分）1、A2、B3、A4、B5、A6、B7、C8、B9、B10、C11、B 12、B13、 C 14、C15、 B16、C17、B18、C19、C20、21、B 22、C23、 B 24、B25、D26、D27、C28、B29、A30、31、C 32、B33、 B 34、B35、D36、C37、B38、B39、A40、C41、D 42、B43、 C 44、C45、C46、 A47、A48、D49、B50、A、多项选择题（每题2分，共30 分）1、B，D2、A，B3、A，B4、B，C5、C，D6、A,E7、D,E8、A,B,C9、C,D,E 10、X,Y 11、B,E12、A,C,D 13、C,D,P 14、A，B，E 15、A，D，E三、判断题（每题 1 分，共20分）I、V 2、V3 X4 X 5、“6、V7 X8 X 9 "10、VII、V 12、V 13、V 14、V15 V16 X 17、V 18、V19、X 20、X。

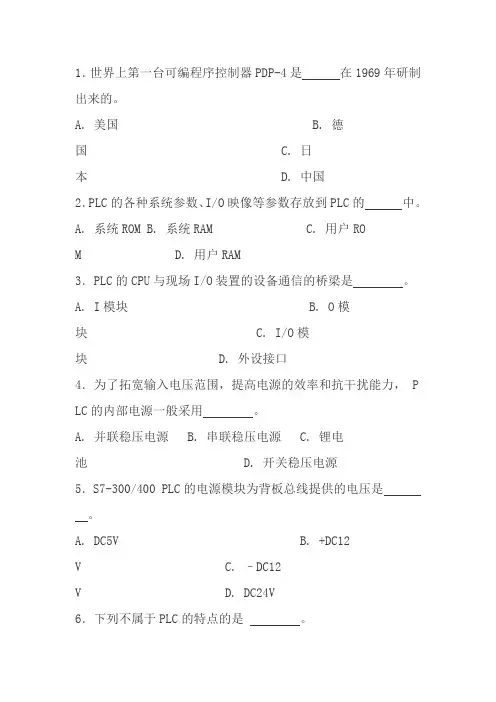

1．世界上第一台可编程序控制器PDP-4是在1969年研制出来的。

A. 美国B. 德国C. 日本 D. 中国2．PLC的各种系统参数、I/O映像等参数存放到PLC的中。

A. 系统ROMB. 系统RAMC. 用户ROMD. 用户RAM3．PLC的CPU与现场I/O装置的设备通信的桥梁是。

A. I模块B. O模块C. I/O模块D. 外设接口4．为了拓宽输入电压范围，提高电源的效率和抗干扰能力， P LC的内部电源一般采用。

A. 并联稳压电源B. 串联稳压电源C. 锂电池 D. 开关稳压电源5．S7-300/400 PLC的电源模块为背板总线提供的电压是。

A. DC5VB. +DC12VC. –DC12V D. DC24V6．下列不属于PLC的特点的是。

A. 通用性好，适应性强B. 可靠性高，抗干扰能力强C. 设计、安装、调试和维修工作量大D. 编程简单、易学7．下列不具有通信联网功能的PLC是。

A. S7-200B. S7-300C. GE90U D. F1-30MR8．作为德国国家标准和欧洲标准，由3个系列组成的现场总线是。

A. FFB. PROFIBUSC. LonWorks D. CAN9．SIMATIC NET中，属于多点接口，适用于少量、慢，实时性要求不高的场合。

A. ETHERNETB. PROFIBUSC. MPID. AS-I10．按组成结构形式、容量和功能分，S7-300属于。

A. 小型中档整体式B. 小型高档模块式C. 大/中型高档整体式D. 大/中型高档模块式11．下列输出模块可以交直流两用的是（）A. 光电耦合输出模块B. 继电器输出模块C. 晶体管输出模块D. 晶闸管输出模块12．输入采样阶段，PLC的CPU对各输入端子进行扫描，将输入信号送入。

A. 外部I存储器（PI）B. 累加器（AC CU）C. 输入映像寄存器（PII）D. 数据块（DB/DI）13．每一个PLC控制系统必须有一台，才能正常工作。

plc考试试题及答案PLC考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 程序逻辑控制器B. 电源逻辑控制器C. 个人逻辑控制器D. 过程逻辑控制器答案：A2. PLC系统中，用于存储用户编写的程序的存储器是（）。

A. RAMB. EPROMC. SRAMD. DRAM答案：B3. 在PLC的编程语言中，梯形图属于（）。

A. 顺序功能图B. 指令列表C. 图形编程语言D. 文本编程语言答案：C4. PLC的扫描周期包括（）。

A. 输入采样、程序执行、输出更新B. 输入采样、程序编译、输出更新C. 程序编译、程序执行、输出更新D. 输入采样、程序执行、程序编译答案：A5. PLC中，辅助继电器的作用是（）。

A. 存储中间结果B. 存储最终结果C. 作为输入设备D. 作为输出设备答案：A6. 在PLC的程序中，JMP指令通常用于（）。

A. 跳转至程序的开始B. 跳转至程序的结束C. 无条件跳转至指定地址D. 条件跳转至指定地址答案：C7. PLC的输入接口通常连接的是（）类型的设备。

A. 模拟B. 数字C. 通信D. 存储答案：B8. 在PLC的程序中，定时器的预设值通常存放在（）。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器预设值寄存器答案：D9. PLC的输出接口通常连接的是（）类型的设备。

A. 模拟B. 数字C. 通信D. 存储答案：B10. PLC在执行程序时，（）是不允许被修改的。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 保持继电器答案：A二、填空题（每题2分，共20分）11. PLC的英文全称是________，它是一种专门为工业环境设计的________控制设备。

答案：Programmable Logic Controller；数字电子12. PLC的工作原理基于________原理，通过________来实现对工业设备的控制。
