74系列：：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS04 TTL 六反相器74LS05 TTL 集电极开路六反相器74LS06 TTL 集电极开路六反相高压驱动器74LS07 TTL 集电极开路六正相高压驱动器74LS08 TTL 2输入端四与门74LS09 TTL 集电极开路2输入端四与门74LS10 TTL 3输入端3与非门74LS107 TTL 带清除主从双J-K触发器74LS109 TTL 带预置清除正触发双J-K触发器74LS11 TTL 3输入端3与门74LS112 TTL 带预置清除负触发双J-K触发器74LS12 TTL 开路输出3输入端三与非门74LS121 TTL 单稳态多谐振荡器74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\输出移位寄存器74LS97 TTL 6位同步二进制乘法器。

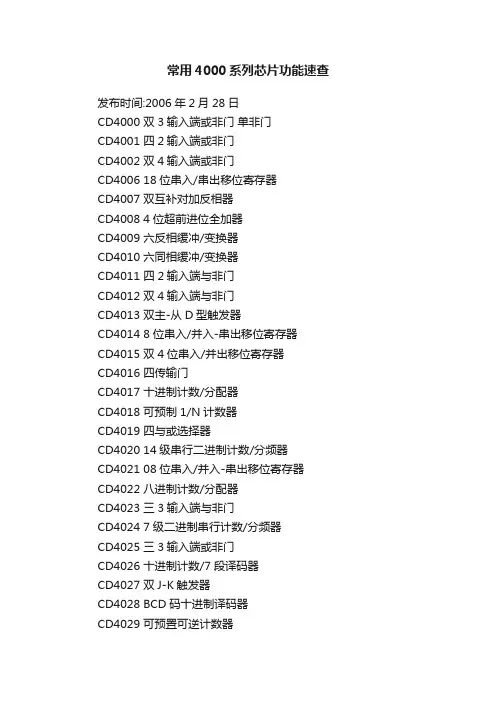

常用4000系列芯片功能速查发布时间:2006年2月28日CD4000 双3输入端或非门单非门CD4001 四2输入端或非门CD4002 双4输入端或非门CD4006 18位串入/串出移位寄存器CD4007 双互补对加反相器CD4008 4位超前进位全加器CD4009 六反相缓冲/变换器CD4010 六同相缓冲/变换器CD4011 四2输入端与非门CD4012 双4输入端与非门CD4013 双主-从D型触发器CD4014 8位串入/并入-串出移位寄存器CD4015 双4位串入/并出移位寄存器CD4016 四传输门CD4017 十进制计数/分配器CD4018 可预制1/N计数器CD4019 四与或选择器CD4020 14级串行二进制计数/分频器CD4021 08位串入/并入-串出移位寄存器CD4022 八进制计数/分配器CD4023 三3输入端与非门CD4024 7级二进制串行计数/分频器CD4025 三3输入端或非门CD4026 十进制计数/7段译码器CD4027 双J-K触发器CD4028 BCD码十进制译码器CD4029 可预置可逆计数器CD4031 64位串入/串出移位存储器CD4032 三串行加法器CD4033 十进制计数/7段译码器CD4034 8位通用总线寄存器CD4035 4位并入/串入-并出/串出移位寄存CD4038 三串行加法器CD4040 12级二进制串行计数/分频器CD4041 四同相/反相缓冲器CD4042 四锁存D型触发器CD4043 三态R-S锁存触发器("1"触发) CD4044 四三态R-S锁存触发器("0"触发) CD4046 锁相环CD4047 无稳态/单稳态多谐振荡器CD4048 四输入端可扩展多功能门CD4049 六反相缓冲/变换器CD4050 六同相缓冲/变换器CD4051 八选一模拟开关CD4052 双4选1模拟开关CD4053 三组二路模拟开关CD4054 液晶显示驱动器CD4055 BCD-7段译码/液晶驱动器CD4056 液晶显示驱动器CD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器CD4063 四位数字比较器CD4066 四传输门CD4067 16选1模拟开关CD4068 八输入端与非门/与门CD4070 四异或门CD4071 四2输入端或门CD4072 双4输入端或门CD4073 三3输入端与门CD4075 三3输入端或门CD4076 四D寄存器CD4077 四2输入端异或非门CD4078 8输入端或非门/或门CD4081 四2输入端与门CD4082 双4输入端与门CD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器CD4095 三输入端J-K触发器CD4096 三输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器CD40107 双2输入端与非缓冲/驱动器CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动CD40147 10-4线编码器CD40160 可预置BCD加计数器CD40161 可预置4位二进制加计数器CD40162 BCD加法计数器CD40163 4位二进制同步计数器CD40174 六锁存D型触发器CD40175 四D型触发器CD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) CD40193 可预置4位二进制加/减计数器CD40194 4位并入/串入-并出/串出移位寄存CD40195 4位并入/串入-并出/串出移位寄存CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关。

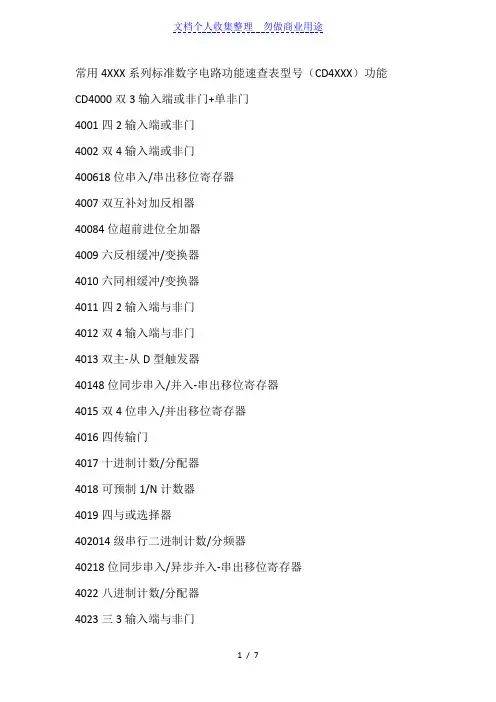

常用4XXX系列标准数字电路功能速查表型号（CD4XXX）功能CD4000双3输入端或非门+单非门4001四2输入端或非门4002双4输入端或非门400618位串入/串出移位寄存器4007双互补対加反相器40084位超前进位全加器4009六反相缓冲/变换器4010六同相缓冲/变换器4011四2输入端与非门4012双4输入端与非门4013双主-从D型触发器40148位同步串入/并入-串出移位寄存器4015双4位串入/并出移位寄存器4016四传输门4017十进制计数/分配器4018可预制1/N计数器4019四与或选择器402014级串行二进制计数/分频器40218位同步串入/异步并入-串出移位寄存器4022八进制计数/分配器4023三3输入端与非门40247级二进制串行计数/分频器4025三3输入端或非门4026十进制计数/7段译码器4027双J-K触发器4028BCD码十进制译码器4029可预置可逆计数器4030四异或门403164位串入/串出移位存储器4032三串行加法器4033十进制计数/7段译码器40348位通用总线寄存器40354位并入/串入-并出/串出移位寄存器4038三串行加法器404012级二进制串行计数/分频器4041四同相/反相缓冲器4042四锁存D型触发器4043三态R-S锁存触发器（1触发）4044四三态R-S锁存触发器（0触发）4046锁相环4047无稳态/单稳态多谐振荡器4048四输入端可扩展多功能门4049六反相缓冲/变换器4050六同相缓冲/变换器40518选1模拟开关4052双4选1模拟开关4053三组二路模拟开关4054液晶显示驱动器4055BCD-7段译码/液晶驱动器4056液晶显示驱动器4059“N”分频计数器NSC/TI406014级二进制串行计数/分频器4063四位数字比较器4066四传输门406716选一模拟开关40688输入端与非门/与门4069六反相器4070四异或门4071四2输入端或门4072双4输入端或门4073三3输入端与门4075三3输入端或门4076四D寄存器4077四2输入端异或非门40788输入端与非门/或门4081四2输入端与门4082双4输入端与门4085双2路2输入端与或非门4086四2输入端可扩展与或非门4089二进制比例乘法器4093四2输入端施密特触发器4095三输入端J-K触发器4096三输入端J-K触发器4097双路8选1模拟开关4098双单稳态触发器40998位可寻址锁存器4010032位左/右移位寄存器401019位奇偶校验器401028位可预置同步BCD减法计数器401038位可预置同步二进制减法计数器401044位双向移位寄存器40105先入先出FI-FD寄存器40106六施密特触发器40107双2输入端与非缓冲/驱动器401084字X4位多通道寄存器40109四低一高电平位移器40110十进制加/减，计数，锁存，译码驱动4014710线-4线编码器40160可预置BCD加计数器40161可预置4位二进制加计数器40162BCD加法计数器401634位二进制同步计数器40174六锁存D型触发器40175四D型触发器401814位算术逻辑单元/函数发生器40182超前位发生器40192可预置BCD加/减计数器（双时钟）40193可预置4位二进制加/减计数器401944位并入/串入-并出/串出移位寄存器401954位并入/串入-并出/串出移位寄存器402084X4多端口寄存器45014输入端双与门及2输入端或非门4502可选通三态输出六反相/缓冲器4503六同相三态缓冲器4504六电压转换器4506双二组2输入可扩展或非门4508双4位锁存D型触发器4510可预置BCD码加/减计数器4511BCD锁存，7段译码/驱动器4512八路数据选择器4513BCD锁存，7段译码/驱动器（消隐）45144位锁存，4线-16线译码器45154位锁存，4线-16线译码器4516可预置4位二进制加/减计数器4517双64位静态移位寄存器4518双BCD同步加计数器4519四位与或选择器4520双4位二进制同步加计数器452124级分频器4522可预置BCD同步1/N计数器4526可预置4位二进制同步1/N计数器4527BCD比例乘法器4528双单稳态触发器4529双四路/单八路模拟开关4530双5输入端优势逻辑门453112位奇偶校验器45328位优先编码器4536可编程定时器4538精密双单稳4539双四路数据选择器4541可编程振荡/计时器4543BCD-7段锁存译码器/驱动器4544BCD-7段锁存译码器/驱动器4547BCD-7段译码/大电流驱动器4549函数近似寄存器4551四2通道模拟开关4553三位BCD计数器4555双二进制4选1译码器/分离器4556双二进制4选1译码器/分离器。

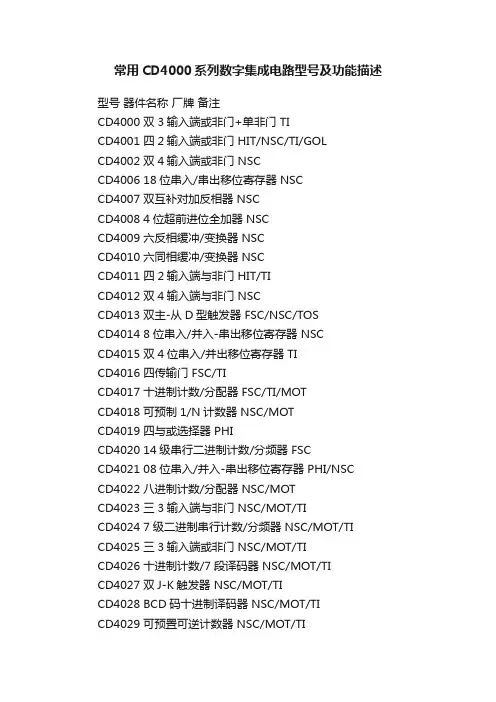

常用CD4000系列数字集成电路型号及功能描述型号器件名称厂牌备注CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSC CD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TI CD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TI CD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOT CD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/ST CD4094 8位移位存储总线寄存器 NSC/TI/PHI CD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\TICD40107 双2输入端与非缓冲/驱动器 HAR\TI CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\MOTCD40160 可预置BCD加计数器 NSC\MOTCD40161 可预置4位二进制加计数器 NSC\MOTCD40162 BCD加法计数器 NSC\MOTCD40163 4位二进制同步计数器 NSC\MOTCD40174 六锁存D型触发器 NSC\TI\MOTCD40175 四D型触发器 NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TI CD40193 可预置4位二进制加/减计数器 NSC\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40208 4×4多端口寄存器。

74系列CD45系列CD40系列芯片功能速查大全7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSC CD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TI CD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TI CD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TI CD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOTCD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/STCD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\TICD40107 双2输入端与非缓冲/驱动器 HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\MOTCD40160 可预置BCD加计数器 NSC\MOTCD40161 可预置4位二进制加计数器 NSC\MOTCD40162 BCD加法计数器 NSC\MOTCD40163 4位二进制同步计数器 NSC\MOTCD40174 六锁存D型触发器 NSC\TI\MOTCD40175 四D型触发器 NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TI CD40193 可预置4位二进制加/减计数器 NSC\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40208 4×4多端口寄存器CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器。

74系列芯片功能大全7400TTL2输入端四与非门7401TTL集电极开路2输入端四与非门7402TTL2输入端四或非门7403TTL集电极开路2输入端四与非门7404TTL六反相器7405TTL集电极开路六反相器7406TTL集电极开路六反相高压驱动器7407TTL集电极开路六正相高压驱动器7408TTL2输入端四与门7409TTL集电极开路2输入端四与门7410TTL3输入端3与非门74107TTL带清除主从双J-K触发器74109TTL带预置清除正触发双J-K触发器7411TTL3输入端3与门74112TTL带预置清除负触发双J-K触发器7412TTL开路输出3输入端三与非门74121TTL单稳态多谐振荡器74122TTL可再触发单稳态多谐振荡器74123TTL双可再触发单稳态多谐振荡器74125TTL三态输出高有效四总线缓冲门74126TTL三态输出低有效四总线缓冲门7413TTL4输入端双与非施密特触发器74132TTL2输入端四与非施密特触发器74133TTL13输入端与非门74136TTL四异或门74138TTL3-8线译码器/复工器74139TTL双2-4线译码器/复工器7414TTL六反相施密特触发器74145TTL BCD—十进制译码/驱动器7415TTL开路输出3输入端三与门74150TTL16选1数据选择/多路开关74151TTL8选1数据选择器74153TTL双4选1数据选择器74154TTL4线—16线译码器74155TTL图腾柱输出译码器/分配器74156TTL开路输出译码器/分配器74157TTL同相输出四2选1数据选择器74158TTL反相输出四2选1数据选择器7416TTL开路输出六反相缓冲/驱动器74160TTL可预置BCD异步清除计数器74161TTL可予制四位二进制异步清除计数器74162TTL可预置BCD同步清除计数器74163TTL可予制四位二进制同步清除计数器74164TTL八位串行入/并行输出移位寄存器74165TTL八位并行入/串行输出移位寄存器74166TTL八位并入/串出移位寄存器74169TTL二进制四位加/减同步计数器7417TTL开路输出六同相缓冲/驱动器74170TTL开路输出4×4寄存器堆74173TTL三态输出四位D型寄存器74174TTL带公共时钟和复位六D触发器74175TTL带公共时钟和复位四D触发器74180TTL9位奇数/偶数发生器/校验器74181TTL算术逻辑单元/函数发生器74185TTL二进制—BCD代码转换器74190TTL BCD同步加/减计数器74191TTL二进制同步可逆计数器74192TTL可预置BCD双时钟可逆计数器74193TTL可预置四位二进制双时钟可逆计数器74194TTL四位双向通用移位寄存器74195TTL四位并行通道移位寄存器74196TTL十进制/二-十进制可预置计数锁存器74197TTL二进制可预置锁存器/计数器7420TTL4输入端双与非门7421TTL4输入端双与门7422TTL开路输出4输入端双与非门74221TTL双/单稳态多谐振荡器74240TTL八反相三态缓冲器/线驱动器74241TTL八同相三态缓冲器/线驱动器74243TTL四同相三态总线收发器74244TTL八同相三态缓冲器/线驱动器74245TTL八同相三态总线收发器74247TTL BCD—7段15V输出译码/驱动器74248TTL BCD—7段译码/升压输出驱动器74249TTL BCD—7段译码/开路输出驱动器74251TTL三态输出8选1数据选择器/复工器74253TTL三态输出双4选1数据选择器/复工器74256TTL双四位可寻址锁存器74257TTL三态原码四2选1数据选择器/复工器74258TTL三态反码四2选1数据选择器/复工器74259TTL八位可寻址锁存器/3-8线译码器7426TTL2输入端高压接口四与非门74260TTL5输入端双或非门74266TTL2输入端四异或非门7427TTL3输入端三或非门74273TTL带公共时钟复位八D触发器74279TTL四图腾柱输出S-R锁存器7428TTL2输入端四或非门缓冲器74283TTL4位二进制全加器74290TTL二/五分频十进制计数器74293TTL二/八分频四位二进制计数器74295TTL四位双向通用移位寄存器74298TTL四2输入多路带存贮开关74299TTL三态输出八位通用移位寄存器7430TTL8输入端与非门7432TTL2输入端四或门74322TTL带符号扩展端八位移位寄存器74323TTL三态输出八位双向移位/存贮寄存器7433TTL开路输出2输入端四或非缓冲器74347TTL BCD—7段译码器/驱动器74352TTL双4选1数据选择器/复工器74353TTL三态输出双4选1数据选择器/复工器74365TTL门使能输入三态输出六同相线驱动器74365TTL门使能输入三态输出六同相线驱动器74366TTL门使能输入三态输出六反相线驱动器74367TTL4/2线使能输入三态六同相线驱动器74368TTL4/2线使能输入三态六反相线驱动器7437TTL开路输出2输入端四与非缓冲器74373TTL三态同相八D锁存器74374TTL三态反相八D锁存器74375TTL4位双稳态锁存器74377TTL单边输出公共使能八D锁存器74378TTL单边输出公共使能六D锁存器74379TTL双边输出公共使能四D锁存器7438TTL开路输出2输入端四与非缓冲器74380TTL多功能八进制寄存器7439TTL开路输出2输入端四与非缓冲器74390TTL双十进制计数器74393TTL双四位二进制计数器7440TTL4输入端双与非缓冲器7442TTL BCD—十进制代码转换器74352TTL双4选1数据选择器/复工器74353TTL三态输出双4选1数据选择器/复工器74365TTL门使能输入三态输出六同相线驱动器74366TTL门使能输入三态输出六反相线驱动器74367TTL4/2线使能输入三态六同相线驱动器74368TTL4/2线使能输入三态六反相线驱动器7437TTL开路输出2输入端四与非缓冲器74373TTL三态同相八D锁存器74374TTL三态反相八D锁存器74375TTL4位双稳态锁存器74377TTL单边输出公共使能八D锁存器74378TTL单边输出公共使能六D锁存器74379TTL双边输出公共使能四D锁存器7438TTL开路输出2输入端四与非缓冲器74380TTL多功能八进制寄存器7439TTL开路输出2输入端四与非缓冲器74390TTL双十进制计数器74393TTL双四位二进制计数器7440TTL4输入端双与非缓冲器7442TTL BCD—十进制代码转换器74447TTL BCD—7段译码器/驱动器7445TTL BCD—十进制代码转换/驱动器74450TTL16:1多路转接复用器多工器74451TTL双8:1多路转接复用器多工器74453TTL四4:1多路转接复用器多工器7446TTL BCD—7段低有效译码/驱动器74460TTL十位比较器74461TTL八进制计数器74465TTL三态同相2与使能端八总线缓冲器74466TTL三态反相2与使能八总线缓冲器74467TTL三态同相2使能端八总线缓冲器74468TTL三态反相2使能端八总线缓冲器74469TTL八位双向计数器7447TTL BCD—7段高有效译码/驱动器7448TTL BCD—7段译码器/内部上拉输出驱动74490TTL双十进制计数器74491TTL十位计数器74498TTL八进制移位寄存器7450TTL2-3/2-2输入端双与或非门74502TTL八位逐次逼近寄存器74503TTL八位逐次逼近寄存器7451TTL2-3/2-2输入端双与或非门74533TTL三态反相八D锁存器74534TTL三态反相八D锁存器7454TTL四路输入与或非门74540TTL八位三态反相输出总线缓冲器7455TTL4输入端二路输入与或非门74563TTL八位三态反相输出触发器74564TTL八位三态反相输出D触发器74573TTL八位三态输出触发器74574TTL八位三态输出D触发器74645TTL三态输出八同相总线传送接收器74670TTL三态输出4×4寄存器堆7473TTL带清除负触发双J-K触发器7474TTL带置位复位正触发双D触发器7476TTL带预置清除双J-K触发器7483TTL四位二进制快速进位全加器7485TTL四位数字比较器7486TTL2输入端四异或门7490TTL可二/五分频十进制计数器7493TTL可二/八分频二进制计数器7495TTL四位并行输入\输出移位寄存器7497TTL6位同步二进制乘法器CD系列芯片功能大全CD4000双3输入端或非门+单非门TICD4001四2输入端或非门HIT/NSC/TI/GOLCD4002双4输入端或非门NSCCD400618位串入/串出移位寄存器NSCCD4007双互补对加反相器NSCCD40084位超前进位全加器NSCCD4009六反相缓冲/变换器NSCCD4010六同相缓冲/变换器NSCCD4011四2输入端与非门HIT/TICD4012双4输入端与非门NSCCD4013双主-从D型触发器FSC/NSC/TOSCD40148位串入/并入-串出移位寄存器NSCCD4015双4位串入/并出移位寄存器TICD4016四传输门FSC/TICD4017十进制计数/分配器FSC/TI/MOTCD4018可预制1/N计数器NSC/MOTCD4019四与或选择器PHICD402014级串行二进制计数/分频器FSCCD402108位串入/并入-串出移位寄存器PHI/NSC CD4022八进制计数/分配器NSC/MOTCD4023三3输入端与非门NSC/MOT/TICD40247级二进制串行计数/分频器NSC/MOT/TI CD4025三3输入端或非门NSC/MOT/TICD4026十进制计数/7段译码器NSC/MOT/TI CD4027双J-K触发器NSC/MOT/TICD4028BCD码十进制译码器NSC/MOT/TICD4029可预置可逆计数器NSC/MOT/TICD4030四异或门NSC/MOT/TI/GOLCD403164位串入/串出移位存储器NSC/MOT/TI CD4032三串行加法器NSC/TICD4033十进制计数/7段译码器NSC/TICD40354位并入/串入-并出/串出移位寄存NSC/MOT/TI CD4038三串行加法器NSC/TICD404012级二进制串行计数/分频器NSC/MOT/TICD4041四同相/反相缓冲器NSC/MOT/TICD4042四锁存D型触发器NSC/MOT/TICD40434三态R-S锁存触发器("1"触发)NSC/MOT/TI CD4044四三态R-S锁存触发器("0"触发)NSC/MOT/TI CD4046锁相环NSC/MOT/TI/PHICD4047无稳态/单稳态多谐振荡器NSC/MOT/TICD40484输入端可扩展多功能门NSC/HIT/TICD4049六反相缓冲/变换器NSC/HIT/TICD4050六同相缓冲/变换器NSC/MOT/TICD4051八选一模拟开关NSC/MOT/TICD4052双4选1模拟开关NSC/MOT/TICD4053三组二路模拟开关NSC/MOT/TICD4054液晶显示驱动器NSC/HIT/TICD4055BCD-7段译码/液晶驱动器NSC/HIT/TICD4056液晶显示驱动器NSC/HIT/TICD4059“N”分频计数器NSC/TICD406014级二进制串行计数/分频器NSC/TI/MOTCD4063四位数字比较器NSC/HIT/TICD4066四传输门NSC/TI/MOTCD406716选1模拟开关NSC/TICD4068八输入端与非门/与门NSC/HIT/TICD4069六反相器NSC/HIT/TICD4070四异或门NSC/HIT/TICD4071四2输入端或门NSC/TICD4072双4输入端或门NSC/TICD4073三3输入端与门NSC/TICD4075三3输入端或门NSC/TICD4076四D寄存器CD4077四2输入端异或非门HITCD40788输入端或非门/或门CD4081四2输入端与门NSC/HIT/TICD4082双4输入端与门NSC/HIT/TICD4085双2路2输入端与或非门CD4086四2输入端可扩展与或非门CD4089二进制比例乘法器CD4093四2输入端施密特触发器NSC/MOT/STCD40948位移位存储总线寄存器NSC/TI/PHICD40953输入端J-K触发器CD40963输入端J-K触发器CD4097双路八选一模拟开关CD40998位可寻址锁存器NSC/MOT/STCD4010032位左/右移位寄存器CD401019位奇偶较验器CD401028位可预置同步BCD减法计数器CD401038位可预置同步二进制减法计数器CD401044位双向移位寄存器CD40105先入先出FI-FD寄存器CD40106六施密特触发器NSC\TICD40107双2输入端与非缓冲/驱动器HAR\TICD401084字×4位多通道寄存器CD40109四低-高电平位移器CD40110十进制加/减,计数,锁存,译码驱动STCD4014710-4线编码器NSC\MOTCD40160可预置BCD加计数器NSC\MOTCD40161可预置4位二进制加计数器NSC\MOTCD40162BCD加法计数器NSC\MOTCD401634位二进制同步计数器NSC\MOTCD40174六锁存D型触发器NSC\TI\MOTCD40175四D型触发器NSC\TI\MOTCD401814位算术逻辑单元/函数发生器CD40182超前位发生器CD40192可预置BCD加/减计数器(双时钟)NSC\TI CD40193可预置4位二进制加/减计数器NSC\TICD401944位并入/串入-并出/串出移位寄存NSC\MOT CD401954位并入/串入-并出/串出移位寄存NSC\MOT CD402084×4多端口寄存器CD4502可选通三态输出六反相/缓冲器CD4503六同相三态缓冲器CD4504六电压转换器CD4506双二组2输入可扩展或非门CD4508双4位锁存D型触发器CD4510可预置BCD码加/减计数器CD4511BCD锁存,7段译码,驱动器CD4512八路数据选择器CD4513BCD锁存,7段译码,驱动器(消隐)CD45144位锁存,4线-16线译码器CD45154位锁存,4线-16线译码器CD4516可预置4位二进制加/减计数器CD4517双64位静态移位寄存器CD4518双BCD同步加计数器CD4519四位与或选择器CD4520双4位二进制同步加计数器CD452124级分频器CD4522可预置BCD同步1/N计数器CD4526可预置4位二进制同步1/N计数器CD4527BCD比例乘法器CD4528双单稳态触发器CD4529双四路/单八路模拟开关CD4530双5输入端优势逻辑门CD453112位奇偶校验器CD45328位优先编码器CD4536可编程定时器CD4538精密双单稳CD4539双四路数据选择器CD4541可编程序振荡/计时器CD4543BCD七段锁存译码,驱动器CD4544BCD七段锁存译码,驱动器CD4547BCD七段译码/大电流驱动器CD4549函数近似寄存器CD4551四2通道模拟开关CD4553三位BCD计数器CD4555双二进制四选一译码器/分离器CD4556双二进制四选一译码器/分离器CD4558BCD八段译码器CD4560"N"BCD加法器CD4561"9"求补器CD4573四可编程运算放大器CD4574四可编程电压比较器CD4575双可编程运放/比较器CD4583双施密特触发器CD4584六施密特触发器CD45854位数值比较器CD45998位可寻址锁存器。

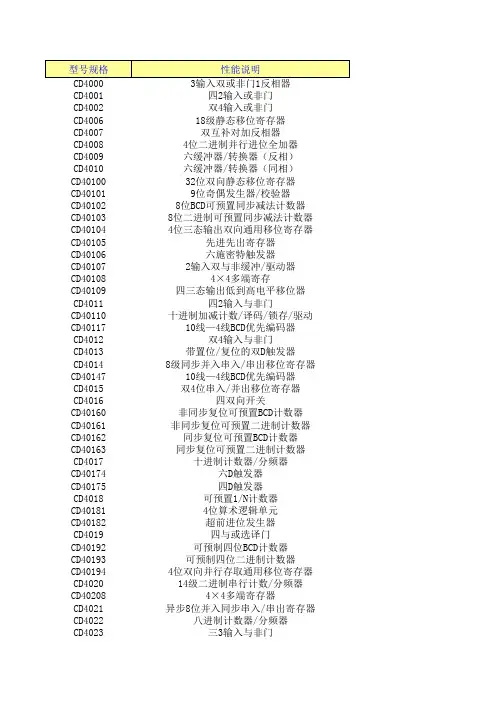

CD4001四2输入或非门CD4002双4输入或非门CD400618级静态移位寄存器CD4007双互补对加反相器CD40084位二进制并行进位全加器CD4009六缓冲器/转换器（反相）CD4010六缓冲器/转换器（同相）CD4010032位双向静态移位寄存器CD401019位奇偶发生器/校验器CD401028位BCD可预置同步减法计数器CD401038位二进制可预置同步减法计数器 CD401044位三态输出双向通用移位寄存器CD40105先进先出寄存器CD40106六施密特触发器CD401072输入双与非缓冲/驱动器CD401084×4多端寄存CD40109四三态输出低到高电平移位器CD4011四2输入与非门CD40110十进制加减计数/译码/锁存/驱动 CD4011710线—4线BCD优先编码器CD4012双4输入与非门CD4013带置位/复位的双D触发器CD40148级同步并入串入/串出移位寄存器 CD4014710线—4线BCD优先编码器CD4015双4位串入/并出移位寄存器CD4016四双向开关CD40160非同步复位可预置BCD计数器 CD40161非同步复位可预置二进制计数器CD40162同步复位可预置BCD计数器CD40163同步复位可预置二进制计数器CD4017十进制计数器/分频器CD40174六D触发器CD40175四D触发器CD4018可预置1/N计数器CD401814位算术逻辑单元CD40182超前进位发生器CD4019四与或选译门CD40192可预制四位BCD计数器CD40193可预制四位二进制计数器CD401944位双向并行存取通用移位寄存器CD402014级二进制串行计数/分频器 CD402084×4多端寄存器CD4021异步8位并入同步串入/串出寄存器 CD4022八进制计数器/分频器CD4023三3输入与非门CD40247级二进制计数器CD4025三3输入或非门CD40257四2线-1线数据选择器/多路传输 CD40267段显示十进制计数/分频器CD4027带置位复位双J-K主从触发器 CD4028BCD-十进制译码器CD4029可预制加/减（十/二进制）计数器 CD4030四异或门CD403164级静态移位寄存器CD40323位正逻辑串行加法器CD4033十进制计数器/消隐7段显示 CD40348位双向并、串入/并出寄存器 CD40354位并入/并出移位寄存器CD40383位串行负逻辑加法器CD40CD4012级二进制计数/分频器CD4041四原码/补码缓冲器CD4042四时钟控制D锁存器CD4043四三态或非R/S锁存器CD4044四三态与非R/S锁存器CD404521位计数器CD4046PLL锁相环电路CD4047单稳态、无稳态多谐振荡器CD40488输入端多功能可扩展三态门CD4049六反相缓冲器/转换器CD4050六同相缓冲器/转换器CD40518选1双向模拟开关CD4052双4选1双向模拟开关CD4053三2选1双向模拟开关CD4054四位液晶显示驱动器CD4055BCD—7段译码/液晶显示驱动器 CD4056BCD—7段译码/驱动器CD4059可编程1/N计数器CD406014级二进制计数/分频/振荡器 CD4063四位数字比较器CD4066四双向模拟开关CD4067单16通道模拟开关CD40688输入端与非门CD4069六反相器CD4070四异或门CD4071四2输入端或门CD40724输入端双或门CD40733输入端三与门CD40753输入端三或门CD40764位三态输出D寄存器CD4077四异或非门CD40788输入端或非门CD4081四2输入端与门CD40824输入端双与门CD4085双2×2与或非门CD40862输入端可扩展四与或非门 CD4089二进制系数乘法器CD4093四2输入端施密特触发器 CD40948级移位存储总线寄存器 CD4095选通J-K同相输入主从触发器CD4096选通J-K反相输入主从触发器CD4097双8通道模拟开关CD4098双单稳态多谐振荡器CD4099八位可寻址锁存器。

常用IC集成电路芯片器件速查大全通用数字电路 11.1 通用数字电路简介 11.2 74系列数字电路引脚及主要特性 17400/74H00/74S00/74L00/74LS00/74HC00/ 74C00/74F00/74ALS00 四2输入与非门 1 7401/74H01/74LS01/74HC01/74ALS01 四2输入与非门(OC) 27402/74L02/74S02/74LS02/74HC02/74ALS02/ 74C02/74F02 四2输入或非门 27403/74L03/74S03/74LS03/74HC03/74ALS03 四2输入与非门(OC) 27404/74L04/74S04/74H04/74LS04/74HC04/ 74C04/74F04/74ALS04 六反相器 37405/74S05/74H05/74LS05/74HC05/74F05/ 74ALS05 六反相器(OC) 37406/74LS06 六反相器缓冲器、驱动器(OC、输出) 37407/74LS07/74HC07 六高压输出缓冲器、驱动器(OC) 47408/74LS08/74HC08/74F08/74S08/74ALS08/ 74C08 四2输入与门 47409/74LS09/74HC09/74F09/74S09/74ALS09/ 74C09 四2输入与门(OC) 47410/74L10/74LS10/74HC10/74F10/74S10/ 74C10/74H10 三3输入与非门 574H11/74LS11/74HC11/74F11/74S11/74ALS11 三3输入与门 57412/74LS12/74ALS12 三3输入与非门(OC) 57413/74LS13 双4输入与非门(施密特触发) 6 7414/74LS14/74HC14/74C14 六反相器(施密特触发) 674H15/74LS15/74S15/74ALS15 三3输入与门(OC) 67416/74LS16 六高压反相输出缓冲器、驱动器(OC) 77417/74LS17 六高压输出缓冲器、驱动器(OC) 774LS18 双4输入与非门(施密特触发) 774LS19 六反相器(施密特触发) 87420/74H20/74L20/74F20/74ALS20/74LS20/ 74S20/74HC20/74C20 双4输入与非门 874H21/74F21/74ALS21/74LS21/74HC21双4输入与门 87422/74H22/74ALS22/74LS22/74S22/74HC22 双4输入与非门(OC) 97423 可扩展双4输入或非门(带选通端G) 974LS24 四2输入与非门(施密特触发) 97425 双4输入或非门(带选通端G) 107426/74LS26 四2输入与非缓冲器(OC、高压输出) 107427/74LS27/74F27/74HC27/74ALS27三3输入或非门 107428/74LS28/74ALS28 四2输入或非缓冲器 11 7430/74LS30/74L30/74H30/74HC30/74ALS30/ 74S30/74C30 8输入与非门 1174LS31 延时电路 117432/74LS32/74ALS32/74S32/74HC32/74C32/ 74F32 四2输入或门 127433/74LS33/74ALS33 四2输入或非缓冲器(OC) 1274HC34/74ALS34 六缓冲器 1274HC36/74F367402/74L02/74S02/74LS02/74HC02/74A 四2输入或非门 137437/74LS37/74F37/74ALS37/74S37 四2输入与非缓冲器 137438/74LS38/74F38/74ALS38/74S38 四2输入与非缓冲器(OC) 137440/74LS40/74H40/74F40/74S40/74ALS40双4输入与非门缓冲器 147442A/74LS42/74L42/74HC42/74C42 BCD——十进制译码器 147443A/74L43 余3码——十进制译码器 14 7444A/74L44 余3格雷码——十进制译码器 15 7445 BCD——十进制译码器/驱动器 157446A/A74L46/74LS47/7447 BCD——七段译码器/驱动器(OC) 1574251/74HC251/74LS251/74F251/74ALS251/ 74S251 8选1数据选择器(三态、原、反码输出) 1674HC253/74LS253/74ALS253/74F253/74S253 双4选1数据选择器(三态) 1774LS256/74F256 双4位可寻址锁存器 1774HC257/74LS257A/74ALS257/74F257/74S257 四2选1数据选择器(三态) 1874HC258/74LS258A/74ALS258/74F258/74S258 四2选1数据选择器(三态、反相) 1874259/74LS259/74F259/74HC259/74ALS259 8位可寻址锁存器 1974LS260/74S260/74F260 双5输入或非门 19 74LS261 2×4位并行二进制乘法器(锁存器输出、可扩展) 1974265 四互补输出单元 2074LS266/74HC266 四2输入异或非门(OC) 20 74273/74LS273/74HC273/74S273/74ALS273/ 74F273 八D型触发器(带清除端) 2074S274 4×位并行二进制乘法器(三态) 2174S275/74LS275 7位片式华莱士树乘法器(三态) 2174276 四J-K触发器 2174278 4位可级联优先寄存器(输出可控) 22 74279 4位可级联优先寄存器(输出可控) 2274LS280/74S280/74F280/74ALS280/74HC280 9位奇偶数产生器/校验器 2374S281 4位并行二进制累加器 2374283/74LS283/74S283/74F283/74HC283 4位二进制全加器(带超前进位) 2474284 4×4位并行二进制乘法器(产生高位积) 2474285 4×4位并行二进制乘法器(产生低位积) 2474AS286 9位奇偶数产生器/校验器(带总线驱动、奇偶I/O接口) 2574290/74LS290 十进制计数器 2574HC292/74LS292 可编程分频器/数字定时器(最大231) 2674293/74LS293 4位二进制计数器 2674HC294/74LS294 可编程分频器/数字定时器(最大215) 2774LS295B 4位双向通用移位寄存器(三态) 2774HC297/74LS297 数字锁相环 2874298/74HC298/74LS298/74F298 四2输入多路转换器(带存储) 2874LS299/74F299/74S299/74ALS299/74HC299 8位双向通用移位/存储寄存器 2974LS320 晶体控制振荡器 2974LS321 晶体控制振荡器 3074LS322/74F322 带符号扩展的8位移位寄存器 3074LS323/74F323/74S323/74ALS323/74HC323 8位双向移位/存储寄存器 3174LS324 压控振荡器(双相输出、允许控制) 3174LS325 双压控振荡器(双相输出) 3274LS326 双压控振荡器(双相输出、允许控制) 3274LS327 双压控振荡器(单相输出) 3274S344 八缓冲器/线驱动器(三态、正相输出) 3274LS347 BCD-七段译码器/驱动器(OC) 3374LS348 8-3线优先编码器(三态) 3374F350/74S350 4位移位器(三态) 3374351 双8选1数据选择器(三态) 3374LS352/74F352/74ALS352/74HC352 双4选1 数据选择器(反相输出) 3474LS353/74F353/74ALS353/74HC353 双4选1 数据选择器(三态、反相) 3474LS354/74LS355/74356 8选1数据选择器(三态、带地址锁存) 3574LS362 4相时钟发生器/驱动器 3674LS363 八D型透明锁存器/边沿触发器(三态) 3674LS364 八D型透明锁存器/边沿触发器(三态、公共时钟、公共控制) 3674365A/366A/74LS365A/366A/74F365/ 366/74HC365/366 六缓冲器/总线驱动器(三态) 3674367A/368A/74LS367A/368A/74F367/ 368/74HC367/368 六缓冲器/总线驱动器(三态) 3774LS373/74ALS373/74HCT373/74HC373/ 74S373/74F373/74C373 八D型锁存器(三态) 3774LS374/74ALS374/74HCT374/74HC374/ 74S374/74F374/74C374 八D型锁存器(三态) 3774LS375/74HC375 4位双稳态D型锁存器 38 74376 4 触发器 3874LS377/74HC377/74S377/74F377 八D型锁存器(三态) 3874LS378/74HC378/74S378/74F378 六D型触发器 3974LS379/74HC379/74S379/74F379 四D型锁存器(互补输出、公共允许、公共时钟) 3974LS381/382/74F381/382/74S381 4位算术逻辑单元/函数发生器 3974LS384/74F384/74HC384 8位×1位补码乘法器 4074LS385/74F385 四串行加法器/减法器 40 74LS386/74HC386 四2输入异或门 4174LS388/74S388 四D触发器 4174390/74LS390/74HC390 双4位十进制计数器 4174393/74LS393/74HC393 双4位二进制计数器(异步清除) 4274LS395A/74F395 4位可级联移位寄存器(三态) 4274LS396 8位存储寄存器 4374LS398/74F398/74S398 四2输入多路转换器(双路输出) 4374LS399/74F399/74S399 四2输入多路转换器(单路输出) 4374S412/74F412 多模式8位缓冲锁存器(三态) 4474LS422 可再触发单稳多谐振荡器(带清除) 4474LS423/74HC423 双可重触发单稳态多谐振荡器(带清除端) 4574425 四总线缓冲器(三态、低允许) 45 74426 四总线缓冲器(三态、高允许) 4574S428/74S438 系统控制器和总线驱动器 45 74S436/437 线驱动器/存储驱动器-MOS存储器接口电路 4674LS440/441/442/443/444/448/74HC442/ 443/444 四总线收发器 4674LS445 BCD-十进制译码器/驱动器(OC) 4774LS447 BCD-七段译码器/驱动器(OC) 4774LS449 四总线发送器(三态) 4774LS465/466/468/74ALS465/466/467/468八总线缓冲器(三态) 4774490/74LS490/74HC490 双4位十进制计数器 4874502/503/74LS502/503 8位逐次逼近寄存器 48 74ALS518/520/521 8位逐次逼近寄存器 4974ALS526/527/528 熔断式可编程恒等比较器 49 74LS533/74HC533/74S533/74ALS533/74F533 八D型触发器(三态、反相) 4974LS534/74HC534/74S534/74ALS534/74F534 八D型触发器(三态、反相) 4974LS540/541/74F540/541/74ALS540/541/74HC540/541 八缓冲器/总线驱动器(三态) 5074LS563/74HC563/74S563/74ALS563/74F563 八D型触发器(三态、反相) 5074LS564/74HC564/74S564/74ALS564/74F564 八D型触发器(三态、反相) 5074LS568/569/74ALS568/569/74F568/569可预置同步可逆计数器(三态) 5074LS573/74ALS573/74HCT573/74HC573/74F573 八D型锁存器(三态) 5174LS574/74ALS574/74HCT574/74HC574/74F574 八D型锁存器(三态) 5174LS575/74ALS575 八D型上升沿触发器(三态) 5174LS576/74ALS576 八D型上升沿触发器(三态、反相) 5274LS577/74ALS577 八D型上升沿触发器(三态、反相、有清除) 5274LS580/74ALS580 八D型锁存器(三态、反相) 5274F588 八双向收发器(三态) 5274HC589 8位输入锁存串行输出移位寄存器(三态) 5274HC590A 8位二进制计数器 5274HC594 8位移位寄存器(带输出锁存) 5374HC595/74LS595 8位移位寄存器(带输出锁存) 5374HC596/74LS596 8位移位寄存器(带输出锁存) 5374HC597 8位输入锁存串行输出移位寄存器(三态) 5474LS620/621/622/623/74HC620/621/622/623/74F620/621/622/623/74ALS620/621/622/623 八双向收发器 5474LS624/625/626/627/628/629 压控振荡器 54 74LS638~645/74ALS638~645/74HC640~645八双向收发器 5574LS646/647/648/649/74ALS646/647/648/649 八双向收发器 5674LS651/652/653/654/74HC651/652/74ALS651/ 652/653/654 总线收发器/寄存器 5674LS668/669/74HC668/669 同步加/减计数器 56 74HC670/74LS670 4×4寄存器阵(三态) 5774LS673/74F673/74HC673 16位串行输入/输出移位寄存器 5774LS674/74F674/74HC674 16位并入串出移位寄存器 5774LS682~689/74ALS682~689/74HC682~688 双8位数值比较器 5874LS690~693/74HC690~693 可预置同步计数器/寄存器 5874LS696~699/74HC696~699 可逆计数器 59 74AS756/757/760/762/763 可逆计数器 59 74LS795/796/797/798 八总线缓冲器(三态) 59 74ALS804A 六2输入与非驱动器 5974ALS805A 六2输入与非驱动器 6074HC808 六2输入与门驱动器 6074AS821 10位总线接口触发器(三态、D型) 6074AS823/74F823 9位总线接口触发器 6174F827/828 10位总线缓冲器/线驱动器(三态) 6174ALS832 六2输入或驱动器 6174ALS857 六2选1通用多路转换器(三态) 6274ALS867/869 8位同步加/减计数器 6274ALS1000A 四2输入与非缓冲器/驱动器 62 74ALS1004 6输入缓冲器/驱动器 6374ALS1032A 四2输入或缓冲器 631.3 4000系列数字电路引脚及主要特性 63 4000 双3输入或非门加1反相器 634001 四2输入或非门 644002 四2输入或非门 644006 18位静态移位寄存器 644007 双互补对和反相器 654008 4位二进制超前进位全加器 654009/4010 六缓冲器/电平变换器 654011 四2输入与非门 664012 四4输入与非门 664013 双D型触发器(带预置、清除端) 66 4014 8位静态移位寄存器 674015/74HC4015 双4位静态移位寄存器 67 4016/74HC4016 四双向模拟开关 674017/74HC4017 十进制计数/分频器 68 4018 可预置I/N计数器 684019 4与/或选择器 694020/74HC4020 14位二进制串行计数器 69 4021 8位静态移位寄存器 694022 八进制计数/分频器 694023 三3输入与非门 704024/74HC4024 7位二进制串行计数器 70 4025 三3输入或非门 714026 十进制计数器/七段译码器 714027 双J-K主从触发器(带置位、复位端) 71 4028 BCD-十进制译码器 724029 4位可预置二进制/十进制可逆计数器 72 4030 四异或门 724031 64位静态移位寄存器 734032 三串行加法器(同相) 734033 十进制计数/七段译码器 734034 8位双向串并行静态总线寄存器 74 4035 4位并入/并出移位寄存器 754038 三串行加法器(反相) 754040/74HC4040 12位二进制串行计数器 75 4041 四同相/反相缓冲器 754042 四D型锁存器 764043 四或非R-S锁存器 764044 四与非R-S锁存器(三态) 764045 COMS 21位计数器 774046/74HC4046 锁相环 774047 单稳态/无稳态多谐振荡器 774048 8输入多功能门(三态、可扩展) 78 4049/4050 六缓冲器/电平变换器 794051/74HC4051 单8通道模拟开关 79 4052/74HC4052 双4通道模拟开关 80 4053/74HC4053 三2通道模拟开关 80 4054 四段液晶显示驱动器 804055 BCD—七段译码器/液晶显示驱动器 81 4056 BCD—七段译码器/液晶显示驱动器 81 4059 1/N计数器 824060/74HC4060 14位二进制串行计数器 82 4063 4位数值比较器 834066/74HC4066 四双向模拟开关 834067 单16通道模拟开关 844068 8输入与非/与门 844069 六反相器 844070 四异或门 854071 四2输入或门 854072 双4输入或门 854073 三3输入与门 854075/74HC4075 三3输入或门 864076 四D型寄存器(三态) 864077 四异或非门 864078/74HC4078 8输入或非/或门 87 4081 四2输入与门 874082 双4输入与门 874085 双2路2输入与或非门 874086 可扩展四2输入与或非门 884089 二进制系数乘法器 884093 四2输入与非施密特触发器 894094 8位移位存贮总线寄存器 894095 3输入J-K触发器(带置位、复位端) 90 4096 3输入J-K触发器(带置位、复位端) 90 4097 双8通道模拟开关 914098 单稳态多谐振荡器 914099 8位可寻址锁存器 9140100 32位静态双向移位寄存器 9240101 9位奇偶发生器/校验器 9240102/40103 8位可预置减法计数器 9340104 4位通用双向移位寄存器 9340105 先进先出寄存器(三态) 9440106 六施密特触发器(反相) 9440107 双2输入与非缓冲器/驱动器(三态) 94 40108 4×4多路寄存器(三态) 9440109 四低到高电平变换器 9540110 十进制可逆计数器/七段译码器/锁存器/驱动器 9640147 10线4线BCD优先编码器 9640160/40161/40162/40163 4位可编程计数器 96 40174 六D型触发器 9740175 四D型触发器 9740181 4位算术逻辑单元 9840182 超前进位发生器 9840192/40193 可预置可逆计数器 9840194 4位双向通用移位寄存器 994502 六反相器/缓冲器 994503 六缓冲器 994504 六电平变换器 1004505 64×1位随机读写存储器 1004508 双4位锁存器 1004510 可预置BCD可逆计数器 1014511 BCD—七段锁存/译码/驱动器 1014512 8选1数据选择器(三态) 1024514/74HC4514/4515 4位锁存/4线-16线译码器 1024516 可预置二进制可逆计数器 1034517 双64位静态移位寄存器 1034518 双BCD同步加计数器 1034519 四2输入多路转换器 1044520 双4位二进制同步加计数器 1044521 24级分频器 1044522/4526 可预置同步1/N减计数器 1044527 BCD系数乘法器 1054528 双可再触发单稳态触发器(带清除端) 1064529 双4通道/单8通道模拟数据开关 106 4532 8位优先编码器 1064536 可编程定时器 1074538 双精密可再触发单稳态触发器 1084541 可编程定时器 1084543/74HC4543 BCD-锁存/七段译码/驱动器 109 4555 双二进制4选1译码器/分配器(输出为高电平) 1104556 双二进制4选1译码器/分配器(输出为低电平) 1104557 1~64位可变长度移位寄存器 1104560 BCD加法器 1114566 工业时基发生器 1114572 四反相/2输入或非门/2输入与非门 111 4581 4位运算逻辑单元 1124585 4位数值比较器 112SN74CB3Q16244 16位FET总线开关 112 SN74AVC20T245 20位双电源总线收发器 113 SN74AUP1G02 低功率单2输入或非门 113 SN74LV8153 串行-并行接口 114SN74LVC1G29 2-3译码器/多路选择器 114 SN74LVC1G34 单缓冲门 114SN74LVC1G373 单D触发器(OC) 115SN74AUC1G74 单正沿触发D触发器 115 SN74LVC1T45 双电源总线收发器 115SN74CB3T3383 10位FET总线开关 115SN74CBT16212C 24位FET总线开关 116小结 116第2章 A/D、D/A转换器 1182.1 A/D、D/A转换器简介 1182.2 A/D、D/A转换器性能指标 1182.3 A/D、D/A转换器分类 1182.4 A/D、D/A转换器引脚及主要特性 118 AD1139 高精度18位D/A转换器 118AD1671 12位A/D转换器 118AD1674 12位A/D转换器 119AD3860 12位D/A转换器 119AD558 8位D/A转换器 119AD5582/5583 四并行输入、电压输出12/10位D/A转换器 120AD561 10位D/A转换器 120AD565 12位D/A转换器 120AD565A/AD566A 高速12位D/A转换器 120 AD567 微处理器兼容12位D/A转换器 121 AD570 8位A/D转换器 121AD571 10位A/D转换器 121AD572 12位逐次逼近A/D转换器 121AD578/579 快速10/12位A/D转换器 122 AD6012 12位D/A转换器 122AD664 四12位D/A转换器 122AD667 微处理器兼容12位D/A转换器 123 AD668 12位高速D/A转换器 123AD669 16位高速D/A转换器 123AD670 8位信号调节A/D转换器 124AD671 单片12位2MHz A/D转换器 124AD673 8位A/D转换器 124AD678 12位A/D转换器 124AD679 14位A/D转换器 125AD7111/AD7111A LC2MOS对数特性D/A转换器 125AD7112 双对数特性D/A转换器 125AD7225 四路8位D/A转换器 125AD7226 LC2MOS四路8位D/A转换器 126 AD7228A LC2MOS八路8位D/A转换器 126 AD7233 LC2MOS迷你型12位D/A转换器 126 AD7242/7244 LC2MOS双12位/14位串行D/A转换器 126AD7243 LC2MOS12位串行D/A转换器 126 AD7245/7248 LC2MOS12位D/A转换器 127 AD7249 LC2MOS双12位串行D/A转换器 127 AD7302 2.7V~5.5V并行输入,双电压输出8位D/A转换器 127AD7303 2.7V~5.5V串行输入,双电压输出8位D/A转换器 127AD7392/AD7393 并行输入10位/12位D/A转换器 128AD7394/AD7395 双串行输入10位/12位D/A转换器 128AD7396/AD7397 双串行输入10位/12位D/A转换器 128AD7398/AD7399 四串行输入10位/12位D/A转换器 129AD7453 12位A/D转换器 129AD7520 10位D/A转换器 129AD7521 12位D/A转换器 129AD7523 8位D/A转换器 130AD7524 CMOS 8位D/A转换器 130AD7527 10位D/A转换器 130AD7528 双8位D/A转换器 130AD7531 12位D/A转换器 131AD7533 10位乘法型D/A转换器 131AD7534 LC2MOS 14位D/A转换器 131AD7535 LC2MOS 14位D/A转换器 131AD7536 LC2MOS 14位D/A转换器 131AD7537 双12位D/A转换器 132AD7538 LC2MOS 14位D/A转换器 132AD7541 12位乘法型D/A转换器 132AD7542 CMOS 12位D/A转换器 133AD7543 CMOS串行输入12位D/A转换器 133 AD7545 CMOS 12位D/A转换器 133AD7546 16位D/A转换器 133AD7547 LC2MOS 双12位D/A转换器 134 AD7548 LC2MOS 12位D/A转换器 134 AD7549 LC2MOS 双12位D/A转换器 134 AD7555 5 1/2位A/D转换器 134AD7564 LC2MOS四12位D/A转换器 135 AD7571 10位A/D转换器 135AD7572A 高速12位A/D转换器 135AD7574 高速12位A/D转换器 136AD7575 8位A/D转换器 136AD7576 8位A/D转换器 136AD7578 12位逐次逼近型A/D转换器 136 AD7579/AD7580 10位抽样A/D转换器 137 AD7581 8位通道A/D转换器 137AD7582 12位逐次逼近型A/D转换器 137 AD766 16位数字信号处理D/A转换器 138 AD767 12位D/A转换器 138AD768 16位D/A转换器 138AD7703 20位单片串行A/D转换器 138AD7712 信号调节A/D转换器 138AD7714 信号调节A/D转换器 139AD7801 并行输入,电压输出8位D/A转换器 139AD7820 8位A/D转换器 139AD7822/AD7825/AD7829 8位抽样A/D转换器 139AD7823 8位A/D转换器 140AD7824/AD7828 高速4&8通道8位A/D转换器 140AD7834/AD7835 四12位D/A转换器 140 AD7837 双12位D/A转换器 140AD7845 12位乘法型D/A转换器 141AD9000 高速6位A/D转换器 141AD9042 12位单片A/D转换器 141AD9050 10位A/D转换器 141AD9071BR 10位A/D转换器 142AD9700 8位视频D/A转换器 142AD9708 8位D/A转换器 142AD9731 10位D/A转换器 143AD9760 10位D/A转换器 143AD9762 12位D/A转换器 143ADC0802/0803/0804/0805 8位A/D转换器 143 ADC0808 8位8通道A/D转换器 144ADC08034 8位高速串行I/O A/D转换器 144 ADC0811 8位A/D转换器 144ADC0816/0817 8位16输入A/D转换器 144 ADC0820 8位高速A/D转换器 145ADC0831/0832/0834/0838 8位串行I/O A/D转换器 145ADC0841 8位A/D转换器 146ADC0844/0848 8位A/D转换器 146ADC1001 8位A/D转换器 146ADC1005 10位A/D转换器 147ADC10154/10158 10位带符号A/D转换器 147 ADC10461/10462/10464 10位A/D转换器 147 ADC10HT 12位A/D转换器 148ADC1210/1211 12位CMOS A/D转换器 148 ADC1225 12位A/D转换器 149ADC207 7位A/D转换器 149ADC300 8位A/D转换器 149ADC5101 8位A/D转换器 149ADC574A 12位A/D转换器 149ADC674A A/D转换器 150ADC700 16位A/D转换器 150ADC71 16位A/D转换器 150ADC7109 12位A/D转换器 150ADC76 16位A/D转换器 151ADC78H89 7通道12位A/D转换器 151 ADC78H90 8通道12位A/D转换器 151 ADC80-10 10位A/D转换器 151AD ADC80 12位逐次逼近型A/D转换器 152 AD ADC84/AD ADC85/AD5240 12位A/D转换器 152ADC804 12位A/D转换器 152ADC810 12位高速A/D转换器 153ADC815 8位高速A/D转换器 153ADC85-10 10位A/D转换器 153ADC85-12 12位A/D转换器 153ADC856 10位A/D转换器 154ADC85C10 10位A/D转换器 154ADC87 12位A/D转换器 154ADC-EH10B 10位A/D转换器 154ADC-EH12B1/B2 12位A/D转换器 155 ADC-EH12B3 12位高速A/D转换器 155 ADC-EH8B 8位A/D转换器 155ADC-EK系列 12位A/D转换器 155ADC-HX(HZ) 12位A/D转换器 156 ADDAC71 16位A/D转换器 156ADDAC80 16位D/A转换器 156AM6108 8位D/A转换器 156AM6148 8位D/A转换器 157AM6856 6位D/A转换器 157CA3300D 6位A/D转换器 157CA3304/3304A 4位A/D转换器 157CA3306/3306A/3306C 6位A/D转换器 157 CA3310/3310A 10位A/D转换器 158CA3318 8位A/D转换器 158CA3338/3338A 8位A/D转换器 158CX20201A-1/-2/-3、CX20202A-1/-2/-310/9/8位D/A转换器 158CXA1016P 8位A/D转换器 159CXA1096P 8位A/D转换器 159DAC08 8位D/A转换器 159DAC1006/1007/1008 10/9/8位D/A转换器 159 DAC10 10位高速D/A转换器 160DAC10HT 12位D/A转换器 160DAC1200 12位D/A转换器 160DAC1208 12位D/A转换器 160DAC1220 20位D/A转换器 161DAC1221 16位D/A转换器 161DAC1230 12位D/A转换器 161DAC1280 12位D/A转换器 161DAC1280-1 12位D/A转换器 161DAC1285 12位D/A转换器 162DAC312 12位高速乘法型D/A转换器 162 DAC56 16位D/A转换器 162DAC562 高性能12位D/A转换器 162DAC608/610/612 D/A转换器 163DAC700 16位D/A转换器 163DAC701/702/703 16位D/A转换器 163DAC707 16位D/A转换器 164DAC712 16位D/A转换器 164DAC714 16位D/A转换器 165DAC715 16位D/A转换器 165DAC716 16位D/A转换器 165DAC725 双16位D/A转换器 165DAC7541A CMOS 12位D/A转换器 165 DAC7545 CMOS 12位D/A转换器 166 DAC7611 12位D/A转换器 166DAC7613 12位电压输出D/A转换器 166 DAC7621 12位并行输入D/A转换器 166 DAC7631 16位D/A转换器 166DAC7644 12位并行输入D/A转换器 167 DAC7714 四12位D/A转换器 167DAC7715 四12位D/A转换器 167DAC7724/7725 12位D/A转换器 167 DAC7731 四12位D/A转换器 168DAC7734 16位D/A转换器 168DAC800(Ⅰ) 12位D/A转换器 168DAC800(Ⅴ) 16位D/A转换器 169DAC812 12位D/A转换器 169DAC813 12位D/A转换器 169DAC82 5位D/A转换器 169DAC8221 双12位CMOS D/A转换器 170 DAC8222 双12位CMOS D/A转换器 170 DAC8228 双8位CMOS D/A转换器 170 DAC8229 双8位CMOS D/A转换器 170 DAC8248 双12位(8位字节)D/A转换器 170 DAC8308 8位视频D/A转换器 171DAC8408 四8位D/A转换器 171DAC850 12位D/A转换器 171DAC8534 16位串行输入D/A转换器 172 DAC8574 四16位D/A转换器 172DAC8800 八8位D/A转换器 172DAC8840 八8位D/A转换器 172DAC90 8位D/A转换器 173DAC-DG12B 12位D/A转换器 173DAC-HA 系列精密乘法型D/A转换器 173 DAC-HF 系列D/A转换器 173DAC-HP16B 16位D/A转换器 174DAC-HZ 系列12位混合D/A转换器 174 DAC-IC10B 10位D/A转换器 174DAC-IC8B 8位D/A转换器 174DAC-UP10B 10位D/A转换器 175DAC-UP8B 8位D/A转换器 175DS2450 四单总线A/D转换器 175DS4201 USB音频D/A转换器 175HA19209 8位D/A转换器 175HAS-1204 超高速12位A/D转换器 176 HDD1015 10位D/A转换器 176HDD1206 12位A/D转换器 176HI5800 12位抽样A/D转换器 177HI5805 12位A/D转换器 177HI5810 12位抽样A/D转换器 177HI5812 12位抽样A/D转换器 177HI5813 12位抽样A/D转换器 178HI5860 12位高速D/A转换器 178ICL7106 3 1/2位LCD显示A/D转换器 178 ICL7107 3 1/2位LED显示A/D转换器 179ICL7109 12位A/D转换器 179ICL7116 3 1/2位LCD显示A/D转换器 179 ICL7117 3 1/2位LED显示A/D转换器 180 ICL7135 4 1/2位BCD输出A/D转换器 180 ICL7136/7137 3 1/2位LCD/LED显示A/D转换器 180ICL7145 16位A/D转换器 181ICL7182 101段LCD条图用A/D转换器 181IR3K02 8位D/A转换器 181IR3K03A 8位A/D转换器 182KSV3208 8位A/D转换器 182LTC1272 12位A/D转换器 182LTC1273 12位A/D转换器 182LTC1274 12位A/D转换器 183LTC1278 12位A/D转换器 183LTC1279 12位A/D转换器 183LTC1290 12位数据采集系统 183LTC1293/1294/1296 12位数据采集系统 184 MAX120/122 12位A/D转换器 184MAX1202/1203 12位A/D转换器 184MAX1240/1241 12位A/D转换器 185MAX1242/1243 10位A/D转换器 185MAX1245 12位A/D转换器 185MAX1246/1247 12位串行A/D转换器 185 MAX1248/1249 10位串行A/D转换器 186 MAX163/164/167 CMOS 12位A/D转换器 186 MAX171 12位带光电隔离串行输出A/D转换器 186MAX180/181 八通道12位数据采集系统 186 MAX182 已校准四通道12位A/D转换器 187MAX183/184/185 高速12位A/D转换器 187 MAX500 CMOS四8位D/A转换器 187 MAX501/502 12位乘法型D/A转换器 188 MAX503 10位D/A转换器 188MAX509 串行8位D/A转换器 188MAX528/529 八路8位D/A转换器 188 MAX543 12位串行输入乘法型D/A转换器 189 MB40166 1通道6位A/D D/A转换器(带箝位电路) 189MB4052 8位A/D转换器 189MB40528 1通道8位A/D转换器 189MB4056 8位A/D转换器 190MB40578 1通道8位视频A/D转换器 190 MB40730 1通道10位D/A转换器 190MB40748/40788 10位D/A转换器 190MB40760 1通道10位D/A转换器 191MB40778 1通道10位D/A转换器 191MC10319 8位A/D转换器 191MC10322 8位视频D/A转换器 191MC10324 8位视频D/A转换器 192MC1408 8位D/A转换器 192MC14433 3 1/2位A/D转换器 192MN3850 12位D/A转换器 192MN502 8位A/D转换器 193MN5100 8位A/D转换器 193MN5120 8位A/D转换器 193MN5130 8位A/D转换器 193MN5150 8位A/D转换器 193MN5210系列 12位军用A/D转换器 194MN5284系列 16位A/D转换器 194MN5295/5296 16位A/D转换器 194MP7683 8位A/D转换器 194MP7684 8位A/D转换器 195MP7685 11位A/D转换器 195MPC800 多路转换器 195MPC8C/MPC4D 多路转换器 195MSM6219AS 6位A/D转换器 195MX7537/MX7547 双12位CMOS并行输入A/D转换器 196NE5034 6位A/D转换器 196PCM52JG-V 16位音频用D/A转换器 196 PCM53-I 16位D/A转换器 197PCM53KP-I/PCM53KP-V 16位D/A转换器 197 PCM54 16位音频用D/A转换器 197PCM56P/56U 16位串行输入D/A转换器 197 SDA8005 8位D/A转换器 198SDA8010 8位D/A转换器 198SP9756-6 6位A/D转换器 198TC35094P 8位A/D转换器 198TC35095P 8位A/D转换器 199TC5091AP 8位A/D转换器 199TDC1014J 6位A/D转换器 199TDC1021J 4位A/D转换器 199TDC1029 6位A/D转换器 199TL32088 差动模拟缓冲放大器 200TLC1542/1543 差动模拟缓冲放大器 200TLC1549 串行控制A/D变换器 200TLC1550/1551 并行控制A/D变换器 200TLC2543 串行控制A/D变换器 201TLC29321 锁相环 201TLC32047 A/D、D/A转换器 201TLC320AC02 音频A/D、D/A转换器 202 TLC320AD50C 音频A/D、D/A转换器 202 TLC320AD55C A/D、D/A转换器 202 TLC320AD56C 音频A/D、D/A转换器 203 TLC320AD57C 立体声A/D转换器 203 TLC320AD58C 立体声A/D转换器 203 TLC540/541 串行控制A/D转换器 203 TLC542 串行控制A/D转换器 204TLC5510/5510A A/D转换器 204TLC5602 视频D/A转换器 204TLC5617 可编程双D/A转换器 205TLC5618M 可编程双D/A转换器 205 TLC7226 四D/A转换器 205TLC7528 双8位D/A转换器 205TLC7628 双8位D/A转换器 206TLC876 并行输出A/D转换器 206TLC876M 并行输出A/D转换器 206TLV0834/0838 串行控制A/D转换器 207 TLV1543 串行控制A/D转换器 207TLV1544/1548 串行控制A/D转换器 207 TLV1570 串行控制A/D转换器 208TLV5510 高速8位A/D转换器 208TLV5619 12位并行D/A转换器 208TLV5620 12位并行D/A转换器 209TLV5621 四8位D/A转换器 209TLV5628 八8位D/A转换器 209TMS57014A 双音频D/A转换器 209μAB1005 4位A/D转换器 210μPC603 6位D/A转换器 210μPC624C 8位D/A转换器 210μPC646D 积分式4 1/2位A/D转换器 210μPC648C 12位D/A转换器 210μPD6325C 6位D/A转换器 211μPD6900C 8位D/A转换器 211μPD7003C 8位D/A转换器 211μPD7004C 10位A/D转换器 211MAX1040~MAX1049 10位多通道ADC/DAC 212MAX1363/MAX1364 4通道、12位系统监视器 212MAX1338 14位、4路、软件可编程、多量程、同时采样ADC 213MAX1070/MAX1071 1.5Msps、单电源、低功耗、真差分、10位ADC 214MAX1224/MAX1225 1.5Msps、单电源、低功耗、真差分、12位ADC 214MAX1447/MAX1496/MAX1498 3位半和4位半、单片ADC,带有LED驱动器 214 MAX1415/MAX1416 16位、低功耗、2通道、Σ-Δ ADC 215MAX1304~MAX1306/MAX1308~MAX1310/ MAX1312~MAX1314 8/4/2通道、12位、同时采样ADC,提供±10V、±5V或0至+5V模拟输入范围 215MAX5510/MAX5511 +1.8V至+5.5V、超低功耗、8位电压输出DAC 216MAX5512~MAX5515 双路、超低功耗、8位、电压输出DAC 217小结 217第3章存储器电路 2193.1 存储器电路简介 2193.2 存储器电路引脚及主要特性 21924AA00/24LC00/24C00 128Bit串行EEPROM 21924AA01/02 1K/2K串行EEPROM 21924AA04/08/16 4K/8K/16K串行EEPROM 220 24AA32 32K串行EEPROM 22024AA32A 32K串行EEPROM 22024AA64/24LC64/24C64 64K串行EEPROM 221 24AA65 64K串行EEPROM 22124AA128/24LC128/24C128 128K串行EEPROM 22224AA164 16K串行EEPROM 22224AA174 16K串行EEPROM 22224AA256/24LC256/24C256 256K串行EEPROM 22324AA512/24LC512/24FC512 512K串行EEPROM 22324C01A/02A/04A 1K/2K/4K串行EEPROM 223 24C01B/02B 1K/2K串行EEPROM 22424C08B/16B 8K/16K串行EEPROM 22424C32 32K串行EEPROM 22524C32A 32K串行EEPROM 22524C65 64K串行EEPROM 22524FC32 32K串行EEPROM 22624FC65 64K串行EEPROM 22624LC01B/02B 1K/2K串行EEPROM 22724LC024/025 2K串行EEPROM 22724LC04B/08B/16B 4K/8K/16K串行EEPROM 22724LC21 1K串行EEPROM 22824LC21A 1K串行EEPROM 22824LCS21 1K串行EEPROM 22824LCS21A 1K串行EEPROM 22924LC32 32K串行EEPROM 22924LC32A 32K串行EEPROM 22924LC41 1K/4K串行EEPROM 23024LC41A 1K/4K串行EEPROM 23024LCS41 1K/4K串行EEPROM 23124LCS41A 1K/4K串行EEPROM 23124LCS52 16K串行EEPROM 23124LCS61/62 1K/2K串行EEPROM 232 24LC65 64K串行EEPROM 23224LC164 16K串行EEPROM 23224LC174 16K串行EEPROM 23325AA040/25LC040/25C040 4K串行EEPROM 23325AA080/160 8K/16K串行EEPROM 233 25AA320 32K串行EEPROM 23425AA640/25LC640/25C640 64K串行EEPROM 23425AA128/25LC128/25C128 128K串行EEPROM 23525AA256/25LC256/25C256 256K串行EEPROM 23525C080/160 8K/16K串行EEPROM 236 25C320 32K串行EEPROM 23625LC080/160 8K/16K串行EEPROM 237 25LC320 32K串行EEPROM 23727C64 64K CMOS EPROM 23827C128 128K CMOS EPROM 23827C256 256K CMOS EPROM 23927C512A 512K CMOS EPROM 24027LV64 64K CMOS EPROM 24027LV256 256K CMOS EPROM 24128C04A 4K CMOS EEPROM 24228C16A 16K CMOS EEPROM 24228C17A 16K CMOS EEPROM 24328C64A 64K CMOS EEPROM 24428LV64A 64K CMOS EEPROM 24537LV36/65/128 36K/64K/128K串行EPROM 245 93AA46/56/66 1K/2K/4K串行EEPROM 24693AA76/86 8K/16K串行EEPROM 24693C06/46 256Bit/1K串行EEPROM 24793C56A/B 2K串行EEPROM 24793C66A/B 4K串行EEPROM 24793C76/86 8K/16K串行EEPROM 24893LC46/56/66 1K/2K/4K串行EEPROM 24893LC76/86 8K/16K串行EEPROM 24993LCS56/66 2K/4K串行EEPROM 249AT29C010A 1M Flash PEROM 250AT29C020 2M Flash PEROM 250AT29C040A 4M Flash PEROM 251AT29C256 256K Flash PEROM 252AT29C257 256K Flash PEROM 252AT29C512 512K Flash PEROM 253AT29C1024 1M Flash PEROM 254DS1220AB/AD 16K NV SRAM 254DS1225AB/AD 64K NV SRAM 255DS1230Y/AB 256K NV SRAM 255DS1230W 256K NV SRAM 256DS1245Y/AB 1M NV SRAM 256DS1245W 1M NV SRAM 257DS1249Y/AB 2M NV SRAM 258DS1249W 2M NV SRAM 258DS1250Y/AB 4M NV SRAM 258DS1250W 4M NV SRAM 259DS1251Y 4M NV SRAM 260DS1258Y/AB 2M NV SRAM 260DS1258W 2M NV SRAM 261DS1265Y/AB 8M NV SRAM 261DS1270Y/AB 16M NV SRAM 261DS1543P 64K NV SRAM 262DS1543WP 64K NV SRAM 262DS1553P 64K NV SRAM 263DS1553WP 64K NV SRAM 264DS1642 16K NV SRAM 264DS1643/1643P 64K NV SRAM 264DS1644/1644P 256K NV SRAM 265DS1646/1646P 1M NV SRAM 265DS1647/1647P 4M NV SRAM 266DS2016 16K SRAM 266DS2064 64K SRAM 267DS2404 4K 经济型RAM 267DS2404S-C01 4K双端口存储器带定时 268 DS2422/2423 1K/4K一线串行RAM 268 DS2430A 256bit一线串行EEPROM 268 DS2433 4K一线串行EEPROM 269DS2501/2-UNW 512bit/1K专用只加EPROM 269DS2502 1K只加EPROM 270DS2505 16K只加EPROM 270DS2505/6-UNW 16K/64K专用只加EPROM 271DS2506 64K只加EPROM 271FM1608 64K FRAM 271FM1808 256K FRAM 272FM24C04 4K串行FRAM 272FM24C16 16K串行FRAM 273FM24C256 256K串行FRAM 273FM24C64 64K串行FRAM 273FM24CL16 16K串行FRAM 274FM24CL64 64K串行FRAM 274FM25040 4K串行FRAM 274FM25160 16K串行FRAM 275FM25C160 16K串行FRAM 275KM416C1000C/1200C、KM416V1000C/1200C 16M DRAM 275KM416C254D/DL、KM416V254D/DL4M DRAM 276KM416C256D/DL、KM416V256D/DL4M DRAM 277KM416C4000B/4100B 64M DRAM 277KM416C4004B/4104B 64M DRAM 278KM416S1020C 16M SDRAM 278KM416S1021C 16M SDRAM 279KM416S16230A 256M SDRAM 279KM416S4020B 64M SDRAM 280KM416S4021B 64M SDRAM 280KM416S4030B 64M SDRAM 281KM416S4031B 64M SDRAM 282KM416S8030 128M SDRAM 282KM416V4000C/4100C 64M DRAM 283KM416V4004C/4104C 64M DRAM 283KM41C16000C、KM41V16000C16M DRAM 284KM41C4000D、KM41V4000D 4M DRAM 284 KM432C515/V515 16M DRAM 284KM432S2020B 64M SDRAM 285KM44C1000D、KM44V1000D 4M DRAM 286 KM44C1003D 4M DRAM 286KM44C1004D、KM44V1004D 4M DRAM 286 KM44C1005D 4M DRAM 287KM44C16000B、KM44C16100B64M DRAM 287KM44C16004B、KM44C16104B64M DRAM 287KM44C4000C/4100C、KM44V4000C/4100C 16M DRAM 288KM44C4003C/4103C 16M DRAM 288KM44C4004C/4104C、KM44V4004C/4104C 16M DRAM 289KM44C4005C/4105C 16M DRAM 289KM44S16020B 64M SDRAM 290KM44S16030C 64M SDRAM 290KM44S32030 128M SDRAM 291KM44S4020C 16M SDRAM 292KM44S64230A 256M SDRAM 292KM44V16000C、KM44V16100C64M DRAM 293KM44V16004C、KM44V16104C64M DRAM 293KM48C2000C/2100C、KM48V2000C/2100C 16M DRAM 293KM48C2004C/2104C、KM48V2004C/2104C 16M DRAM 294KM48C512D 4M DRAM 294KM48C514D/V514D 4M DRAM 295KM48C8000B/8100B、KM48V8000B/8100B 64M DRAM 295KM48C8004B/8104B、KM48V8004B/8104B 64M DRAM 296KM48S16030 128M SDRAM 296KM44S2020C 16M SDRAM 297KM48S32230A 256M SDRAM 297KM48S8020B 64M SDRAM 298KM48S8030C 64M SDRAM 298MCM2814 2M串行EEPROM 299MCM6256B 256K DRAM 299MSM27C1652CZ 16M PROM 300MSM27C401CZ 4M PROM 301MSM27C402CZ 4M PROM 301MSM27C452CZ 4M PROM 302MSM27C802CZ 8M PROM 303MSM511000C/CL 1M DRAM 304MSM5116160B 16M DRAM 305MSM5116165B 16M DRAM 305MSM5116400C 16M DRAM 306MSM5116405C 16M DRAM 306MSM511664C/CL 1M DRAM 307MSM511666C/CL 1M DRAM 308MSM5116800C 16M DRAM 309MSM5116805C 16M DRAM 309MSM5117400C 16M DRAM 310MSM5117405C 16M DRAM 310MSM5117800C 16M DRAM 311MSM5117805C 16M DRAM 312MSM5118160B 16M DRAM 312MSM5118165B 16M DRAM 313MSM514100D/DL 4M DRAM 314MSM514221B/MSM514222B 1M场存储器 315 MSM514223B 1M场存储器 315MSM514252A 1M多端口DRAM 316MSM514256C/CL 1M DRAM 316MSM514260C/CSL 4M DRAM 317MSM514265C/CSL 4M DRAM 318MSM514800C/CSL 4M DRAM 319MSM514900C/CSL 4.5M DRAM 319W24010 1M SRAM 319W24010A 1M SRAM 320W24011A 1M SRAM 321W24100 1M SRAM 321W241024A 1M SRAM 321W24129A 128K SRAM 322W24256 256K SRAM 322W24256A 256K SRAM 323W24257 256K SRAM 323W24257A 256K SRAM 324W24258 256K SRAM 324W24512A 512K SRAM 325W2465 64K SRAM 325W2465A 64K SRAM 326W24L01 1M SRAM 326W24L010A 1M SRAM 327W24L011A 1M SRAM 327W24L04 4M SRAM 328W24L10 1M SRAM 328W24L11 1M SRAM 329W24L25 256K SRAM 329W24L257A 256K SRAM 330W24257AJ-8N 256K SRAM 330W24LH8 256K SRAM 331W24V04 4M SRAM 331W27C010 1M EPRAM 332W27C020 2M EPRAM 332W27C257 256K EPRAM 333W27C4096 4M EPRAM 333W27C512 512K EPRAM 334W27E040 4M EPRAM 334W27L520 512K EPRAM 335DS1270W 3.3V、16Mb非易失SRAM 335 DS4902 双路、非易失、可变电阻器,带有用户EEPROM 336DS1994 4Kb及时钟存储器iButton 336DS3816C-512 16M位、高级非易失SRAM, 带有时钟 337MR2A16A 256K×16位3.3V异步MRAM 338 DS1220AB/AD 16K非易失SRAM 338小结 339。

74LS系列和CD4000系列我说的主要是指74LS系列和CD4000系列之间的区别一．TTLTTL集成电路的主要型式为晶体管－晶体管逻辑门（transistor-transistor logic gate），TTL大部分都采用5V电源。

1.输出高电平Uoh和输出低电平UolUoh≥2.4V,Uol≤0.4V2.输入高电平和输入低电平Uih≥2.0V，Uil≤0.8V二．CMOSCMOS电路是电压控制器件，输入电阻极大，对于干扰信号十分敏感，因此不用的输入端不应开路，接到地或者电源上。

CMOS电路的优点是噪声容限较宽，静态功耗很小。

1.输出高电平Uoh和输出低电平UolUoh≈VCC，Uol≈GND2.输入高电平Uoh和输入低电平UolUih≥0.7VCC,Uil≤0.2VCC（VCC为电源电压，GND为地）从上面可以看出:在同样5V电源电压情况下，COMS电路可以直接驱动TTL，因为CMOS的输出高电平大于2.0V,输出低电平小于0.8V；而TTL电路则不能直接驱动 CMOS电路，TTL的输出高电平为大于2.4V，如果落在2.4V～3.5V之间，则CMOS电路就不能检测到高电平，低电平小于0.4V满足要求，所以在TTL电路驱动COMS电路时需要加上拉电阻。

如果出现不同电压电源的情况，也可以通过上面的方法进行判断。

如果电路中出现3.3V的COMS电路去驱动5V CMOS电路的情况，如3.3V单片机去驱动74HC,这种情况有以下几种方法解决，最简单的就是直接将74HC换成74HCT（74系列的输入输出在下面有介绍）的芯片，因为3.3V CMOS 可以直接驱动5V的TTL电路；或者加电压转换芯片；还有就是把单片机的I/O口设为开漏，然后加上拉电阻到5V，这种情况下得根据实际情况调整电阻的大小，以保证信号的上升沿时间。

三．74系列简介74系列可以说是我们平时接触的最多的芯片，74系列中分为很多种，而我们平时用得最多的应该是以下几种：74LS，74HC，74HCT 这三种，这三种系列在电平方面的区别如下：输入电平输出电平74LS TTL电平 TTL电平74HC COMS电平 COMS电平74HCT TTL电平 COMS电平++++++++++++++++++++++++++++++++++++TTL和CMOS电平1、TTL电平(什么是TTL电平)：输出高电平>2.4V,输出低电平<0.4V。

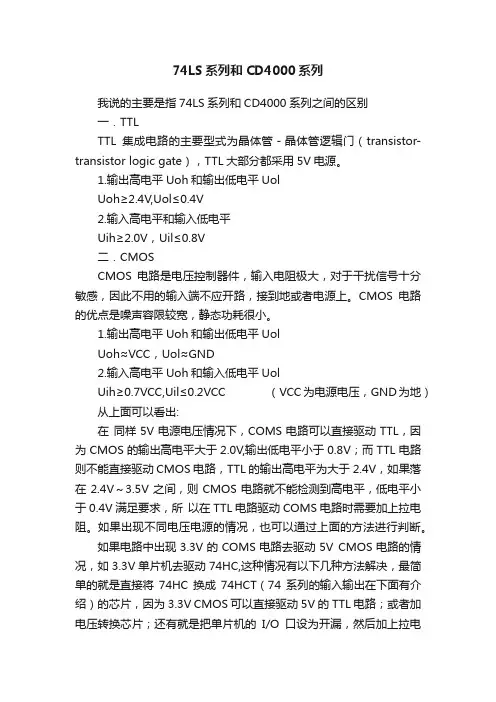

74LS系列和CD4000系列我说的主要是指74LS系列和CD4000系列之间的区别一．TTLTTL集成电路的主要型式为晶体管－晶体管逻辑门（transistor-transistor logic gate），TTL大部分都采用5V电源。

1.输出高电平Uoh和输出低电平UolUoh&#8805;2.4V,Uol&#8804;0.4V2.输入高电平和输入低电平Uih&#8805;2.0V，Uil&#8804;0.8V二．CMOSCMOS电路是电压控制器件，输入电阻极大，对于干扰信号十分敏感，因此不用的输入端不应开路，接到地或者电源上。

CMOS电路的优点是噪声容限较宽，静态功耗很小。

1.输出高电平Uoh和输出低电平UolUoh≈VCC，Uol≈GND2.输入高电平Uoh和输入低电平UolUih&#8805;0.7VCC,Uil&#8804;0.2VCC（VCC为电源电压，GND为地）从上面可以看出:在同样5V电源电压情况下，COMS电路可以直接驱动TTL，因为CMOS的输出高电平大于2.0V,输出低电平小于0.8V；而TTL电路则不能直接驱动CMOS电路，TTL 的输出高电平为大于2.4V，如果落在2.4V～3.5V之间，则CMOS电路就不能检测到高电平，低电平小于0.4V满足要求，所以在TTL电路驱动COMS电路时需要加上拉电阻。

如果出现不同电压电源的情况，也可以通过上面的方法进行判断。

如果电路中出现3.3V的COMS电路去驱动5V CMOS电路的情况，如3.3V单片机去驱动74HC,这种情况有以下几种方法解决，最简单的就是直接将74HC换成74HCT （74系列的输入输出在下面有介绍）的芯片，因为3.3V CMOS 可以直接驱动5V的TTL电路；或者加电压转换芯片；还有就是把单片机的I/O口设为开漏，然后加上拉电阻到5V，这种情况下得根据实际情况调整电阻的大小，以保证信号的上升沿时间。

常用74系列及CD4XXX系列集成电路型号功能对照表Ahctc-飞思卡尔资料 74ls00 2输入四与非门74ls01 2输入四与非门 (oc)74ls02 2输入四或非门74ls03 2输入四与非门 (oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v)74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc)74ls13 4输入双与非门 (斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门 (oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v)74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门 (斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出) 74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出) 74ls39 2输入四或非缓冲器(集电极开路输出) 74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展) 74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门 74ls52 四路2-3-2-2输入与或门(可扩展)74ls53 四路2-2-2-2输入与或非门(可扩展) 74ls53 四路2-2-3-2输入与或非门(可扩展) 74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端)74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端)74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端)74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端)74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发) 74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器 74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器 74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器 74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出) 74ls151 8选1数据选择器(互补输出) 74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出) 74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步) 74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步) 74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出)74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制) 74ls191 同步可逆计数器(bcd,二进制) 74ls192 同步可逆计数器(bcd,二进制) 74ls193 同步可逆计数器(bcd,二进制) 74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制) 74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出) 74ls241 八缓冲器/线驱动器/线接收器(原码三态输出) 74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc) 74ls271 2048位rom (256位八字节,oc) 74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器 74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出) 74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器 74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出 74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器 74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器 74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器 74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器 74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除)74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器常用4000系列标准数字电路的中文名称资料型号 器件名称 厂牌 备注CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSC CD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TI CD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOT CD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/ST CD4094 8位移位存储总线寄存器 NSC/TI/PHI CD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\TICD40107 双2输入端与非缓冲/驱动器 HAR\TI CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\MOTCD40160 可预置BCD加计数器 NSC\MOTCD40161 可预置4位二进制加计数器 NSC\MOTCD40162 BCD加法计数器 NSC\MOTCD40163 4位二进制同步计数器 NSC\MOTCD40174 六锁存D型触发器 NSC\TI\MOTCD40175 四D型触发器 NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TICD40193 可预置4位二进制加/减计数器 NSC\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器 CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器 CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器 CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器 CD4556 双二进制四选一译码器/分离器 CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交*点开关常用运算放大器型号(规格)数据表功能简介相同型号CA3130 高输入阻抗运算放大器CA3140 高输入阻抗运算放大器CD4573 四可编程运算放大器MC14573,ICL7650 斩波稳零放大器LF347 带宽四运算放大器KA347LF351 BI-FET单运算放大器LF353 BI-FET双运算放大器LF356 BI-FET单运算放大器LF357 BI-FET单运算放大器LF398 采样保持放大器LF411 BI-FET单运算放大器LF412 BI-FET双运放大器LM124 低功耗四运算放大器(军用档) LM1458 双运算放大器LM148 四运算放大器LM224J 低功耗四运算放大器(工业档) LM2902 四运算放大器LM2904 双运放大器LM301 运算放大器LM308 运算放大器LM308H 运算放大器（金属封装） LM318 高速运算放大器LM324 四运算放大器HA17324,KA324LM348 四运算放大器LM358 通用型双运算放大器HA17358LM380 音频功率放大器LM386-1 音频放大器NJM386D,UTC386LM386-3 音频放大器LM386-4 音频放大器LM3886 音频大功率放大器LM3900 四运算放大器LM725 高精度运算放大器LM733 带宽运算放大器LM741 通用型运算放大器HA17741MC34119 小功率音频放大器NE5532 高速低噪声双运算放大器NE5534 高速低噪声单运算放大器NE592 视频放大器OP07-CP 精密运算放大器OP07-DP 精密运算放大器TBA820M 小功率音频放大器TL061 BI-FET单运算放大器TL062 BI-FET双运算放大器TL064 BI-FET四运算放大器TL072 BI-FET双运算放大器TL074 BI-FET四运算放大器TL081 BI-FET单运算放大器TL082 BI-FET双运算放大器TL084 BI-FET四运算放大器常用45系列标准数字电路的中文名称资料CD4501 4输入端双与门及2输入端或非门 CD4502 可选通三态输出六反相/缓冲器 CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器 CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器 CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器 CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器 CD4556 双二进制四选一译码器/分离器 CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交*点开关。

74系列4000系列门电路的区别2009-03-03 23:14:20| 分类：电子元件 | 标签：74 4000 cd 门电路 ic |字号订阅74LS是TTL电路的一个系列，TTL电路以双极型晶体管为开关元件所以以称双极型（电子和空穴）集成电路。

74HC是CMOS电路，CMOS电路是MOS电路中的主导产品。

MOS电路以绝缘栅场效应晶体管为开关元件。

所以又称单极型集成电路。

按其导电沟道的类型，MOS电路可分为PMOST 、NMOS和CMOS电路。

CMOS电路沿着4000A--4000B/4500B（统一称为4000B）--74HC--74HCT系列高速发展。

HCT系列还同TTL电平兼容，扩大了应用范围。

CD代表标准的4000系列CMOS电路，我国生产的CMOS电路系列为“CC4000B”性能：TTL工作电压范围为5V正负左右。

CMOS为3--18V左右。

频率特性：标准TTL电路在5MHZ以下，一般COMS在100KHZ以下。

速度*功耗积：（在100KHZ时，单位为PJ）标准TTL电路和为100。

标准CMOS为11。

最小输出的驱动电流（单位MA，输出低电平0.4V）标准输出：标准TTL系列为16。

标准COMS（4000系列为16，74系列为4）。

大电流输出：标准TTL为48V。

标准COMS（4000为16，74系列为6）扇出能力：标准TTL为系列为40（大电流输出为120）。

标准COMS（4000系列为4，74系列为10，大电流输出为4，15）。

最大输入电流（单位MA，输出低电平4V）：标准TTL系列为-1.6。

COMS（4000系列为正负0.001，74系列为负0.001）。

输入阻抗：COMS可达10M，TTL为5M。

74LS属于TTL类型的集成电路，而74HC属于CMOS集成电路。

LS、HC 二者高电平低电平定义不同，HC高电平规定为0.7倍电源电压，低电平规定为0.3倍电源电压。

LS规定高电平为2.0V，低电平为0.8V。

74HCLS、CD4000系列芯片功能介绍74/HC/LS、CD4000系列芯片功能介绍2009-12-07 20:1274ls00 2输入四与非门74ls01 2输入四与非门 (oc)74ls02 2输入四或非门74ls03 2输入四与非门 (oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v)74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc)74ls13 4输入双与非门 (斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门 (oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v)74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门 (斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出) 74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出) 74ls39 2输入四或非缓冲器(集电极开路输出) 74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展) 74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展)74ls53 四路2-2-2-2输入与或非门(可扩展) 74ls53 四路2-2-3-2输入与或非门(可扩展) 74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端) 74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端) 74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端)74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出) 74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步) 74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步) 74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出) 74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制)74ls191 同步可逆计数器(bcd,二进制)74ls192 同步可逆计数器(bcd,二进制)74ls193 同步可逆计数器(bcd,二进制)74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制)74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出)74ls241 八缓冲器/线驱动器/线接收器(原码三态输出) 74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除) 74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除)74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器CD4001 4二输入或非门CD4002 双4输入或非门CD4006 18位静态移位寄存器CD4007 双互补对加反相器CD4009 六缓冲器/转换－倒相CD4010 六缓冲器/转换－正相CD4011 四2输入与非门CD4012 双4输入与非门CD4013 置/复位双D型触发器CD4014 8位静态同步移位寄存CD4015 双4位静态移位寄存器CD4016 四双向模拟数字开关CD4017 10译码输出十进制计数器CD4018 可预置1/N计数器CD4019 四与或选择门CD4020 14位二进制计数器CD4021 8位静态移位寄存器CD4022 8译码输出8进制计数器CD4023 三3输入与非门CD4024 7位二进制脉冲计数器CD4025 三3输入与非门CD4026 十进制/7段译码/驱动CD4027 置位/复位主从触发器CD4028 BCD十进制译码器CD4029 4位可预置可逆计数器CD4030 四异或门CD4031 64位静态移位寄存器CD4032 三串行加法器CD4033 十进制计数器/7段显示CD4034 8位静态移位寄存器CD4035 4位并入/并出移位寄存器CD4038 3位串行加法器CD4040 12位二进制计数器CD4041 四原码/补码缓冲器CD4042 四时钟D型锁存器CD4043 四或非R/S锁存器CD4044 四与非R/S锁存器CD4046 锁相环CD4047 单非稳态多谐振荡器CD4048 可扩充八输入门CD4049 六反相缓冲/转换器CD4050 六正相缓冲/转换器CD4051 单8通道多路转换/分配CD4052 双4通道多路转换/分配CD4053 三2通道多路转换/分配CD4056 7段液晶显示译码/驱动CD4060 二进制计数/分频/振荡CD4063 四位数值比较器CD4066 四双相模拟开管CD4067 16选1模拟开关CD4068 8输入端与非/与门CD4069 六反相器CD4070 四异或门CD4071 四2输入或门CD4072 双四输入或门CD4073 三3输入与门CD4075 三3输入与门CD4076 4位D型寄存器CD4077 四异或非门CD4078 八输入或/或非门CD4081 四输入与门CD4082 双4输入与门CD4085 双2组2输入与或非门CD4086 可扩展2输入与或非门CD4093 四与非斯密特触发器CD4094 8位移位/贮存总线寄存CD4096 3输入J－K触发器CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40103 同步可预置减法器CD40106 六斯密特触发器CD40107 双2输入与非缓冲/驱动CD40110 计数/译码/锁存/驱动CD40174 6D触发器CD40175 4D触发器CD40192 BCD可预置可逆计数器CD40193 二进制可预置可逆计数器CD40194 4位双相移位寄存器。

常用74系列和C M O S 4000系列数字集成电路功能一览表常用74系列和CMOS 4000系列数字集成电路功能一览表常见数字逻辑器件中文注解74系列：：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS04 TTL 六反相器74LS05 TTL 集电极开路六反相器74LS06 TTL 集电极开路六反相高压驱动器74LS07 TTL 集电极开路六正相高压驱动器74LS08 TTL 2输入端四与门74LS09 TTL 集电极开路2输入端四与门74LS10 TTL 3输入端3与非门74LS107 TTL 带清除主从双J-K触发器74LS109 TTL 带预置清除正触发双J-K触发器74LS11 TTL 3输入端3与门74LS112 TTL 带预置清除负触发双J-K触发器74LS12 TTL 开路输出3输入端三与非门74LS121 TTL 单稳态多谐振荡器74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CMOS CD4000系列：CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSC CD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TICD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TI CD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TI CD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOT CD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/ST CD4094 8位移位存储总线寄存器 NSC/TI/PHI CD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\\TICD40107 双2输入端与非缓冲/驱动器 HAR\\TI CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动 ST CD40147 10-4线编码器 NSC\\MOTCD40160 可预置BCD加计数器 NSC\\MOTCD40161 可预置4位二进制加计数器 NSC\\MOT CD40162 BCD加法计数器 NSC\\MOTCD40163 4位二进制同步计数器 NSC\\MOTCD40174 六锁存D型触发器 NSC\\TI\\MOTCD40175 四D型触发器 NSC\\TI\\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\\TI CD40193 可预置4位二进制加/减计数器 NSC\\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\\MOT CD40208 4×4多端口寄存器CMOS CD4500系列CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器精品好文档，推荐学习交流仅供学习与交流，如有侵权请联系网站删除谢谢13。

注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

74LSxx的使用说明如果找不到的话，可参阅74xx或74HCxx的使用说明。
