检查日序
号
工装夹具图号工装夹具名称使用位置工装类别实用数量实用工装状态(良、不良)、尺寸情况备注
1
2
3
4
5
6
7
8
9
10
11编制:审核:批准:
山 东 蓬 翔 汽 车 有 限 公 司 专 用 车 厂 XXX/XXX/XXXX（XX）-XX
工 装 夹 具 及 工 具 点 检 记 录 管 理 表工装夹具及工具点检规定:
A ）工装夹具及工具点检每月点检一次，由工艺员进行点检，质量部派专人负责协助；
B ）工装夹具及工具在点检后，将报表提交到技术部进行存档管理；
C ）技术部根据点检表反映的问题以及工艺员发现的工装夹具问题，制定整改措施和整改计划，组织相关人员进行改善；
第 1 页，共 1 页。

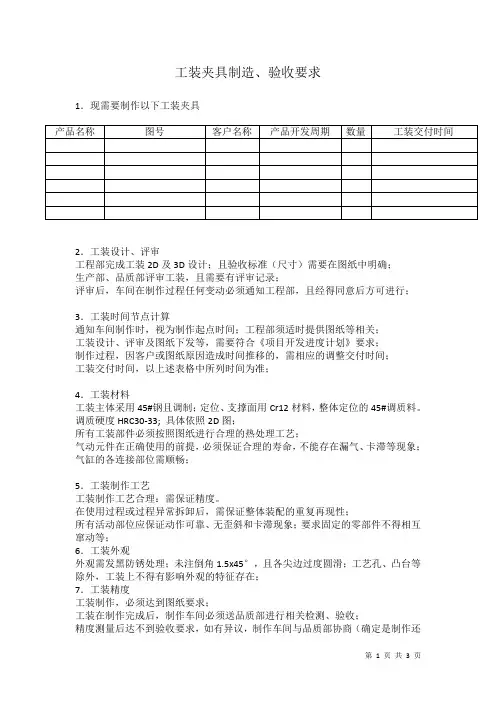

工装夹具制造、验收要求1．现需要制作以下工装夹具2．工装设计、评审工程部完成工装2D及3D设计；且验收标准（尺寸）需要在图纸中明确；生产部、品质部评审工装，且需要有评审记录；评审后，车间在制作过程任何变动必须通知工程部，且经得同意后方可进行；3．工装时间节点计算通知车间制作时，视为制作起点时间；工程部须适时提供图纸等相关；工装设计、评审及图纸下发等，需要符合《项目开发进度计划》要求；制作过程，因客户或图纸原因造成时间推移的，需相应的调整交付时间；工装交付时间，以上述表格中所列时间为准；4．工装材料工装主体采用45#钢且调制；定位、支撑面用Cr12材料，整体定位的45#调质料。
调质硬度HRC30-33; 具体依照2D图；所有工装部件必须按照图纸进行合理的热处理工艺；气动元件在正确使用的前提，必须保证合理的寿命，不能存在漏气、卡滞等现象；气缸的各连接部位需顺畅；5．工装制作工艺工装制作工艺合理：需保证精度。
在使用过程或过程异常拆卸后，需保证整体装配的重复再现性；所有活动部位应保证动作可靠、无歪斜和卡滞现象；要求固定的零部件不得相互窜动等；6．工装外观外观需发黑防锈处理；未注倒角1.5x45°，且各尖边过度圆滑；工艺孔、凸台等除外，工装上不得有影响外观的特征存在；7．工装精度工装制作，必须达到图纸要求；工装在制作完成后，制作车间必须送品质部进行相关检测、验收；精度测量后达不到验收要求，如有异议，制作车间与品质部协商（确定是制作还是测量的原因），因精度而影响项目进度所产生的后果制作车间、品质部承担；8．工装维护、保养；调制、送样完成后，若要对工装修改，需返回制作车间修改，直至批量合格；批量后，日常的维护、保养等加工车间自行完成；客户设变等引起的对应工装变更，视工作量的大小，制作车间、使用车间双方协商；批量后，在使用过程或过程异常拆卸后，不能保证整体装配的重复再现性，则由制作车间再次调制或返工，但必须满足需方生产计划；9.工装的送检、验收、入库等工装制作完毕：制作车间将工装送品质部检测；品质部出具工装验收报告（外观、尺寸）；检测报告合格：生产可以开始适时调试、加工铸件；并保证及时送出样品；检测报告不合格：品质部将检测报告直接反馈送检车间；进行修改，且直至检测报告合格；如制作车间对检测报告有异议，制作车间与品质部沟通、协调解决；必要时，可向总经理反馈；让步接收：需制作车间、生产部、品质部、工程部共同评审；且有制作车间发起讨论；检测合格或同意让步接收后，制作车间送至加工车间，当面沟通、交付；等同于办理入库手续；此送检、验收、入库工作需要在上表中明确的工装交付时间节点前完成；即工装交付时间节点需要得到合格的工装；10．工装的调试及过程追踪工装验收合格或同意让步接收后，加工车间负责工装的调试；调试过程，制作车间需派制作人员追踪，特别是在调试过程如有需要整改的，需配合调试人员完成，且保证不得影响整体进度；11．此《工装夹具制造、验收要求》与工装2D图纸所涉及的相关标准同等有效；其他未涉及事项，均可按照公司程序文件操作；制作车间签字：品质部签字：生产部签字：工程部签字：。
工装夹具技术检验规程版本：A/0受控状态：_____________持有部门：_____________发布日期：2014 年10 月27 日实施日期：2014 年10 月27日密级：内部公开】编号：xx/xx-XX-2014xxxxxxxxx 有限公司1 目的为确保工装符合产品质量设计要求、符合制造工艺要求，验证工装的可靠性、适用性、可维护性、安全性、生产效率，以保证产品生产的顺利进行。
特制定本规范。
2 范围本标准规定了工装的验证目的、验证范围、验证依据、验证类别、内容及验证程序等。
3 术语3.1 工装验证验证工装符合工装设计任务书，满足工艺及使用要求，确保产品质量的过程。
3.2 工装验证书记录新工装验证结果的一种工艺文件。
4 职责4.1 技术部负责工装设计与工装加工；4.2 质量部负责工装验证；4.3 技术部经理负责批准。
5 程序5.1 验证范围及要求5.1.1 设计及改进设计的，复制的复杂及精密的并对产品质量有影响的工装均应验证。
5.1.2 工装验证应在工装经外观检查、尺寸检测、性能试验和安全性检验后进行。
5.1.3 工装设计任务书、工装图样及工装使用说明书。
5.2 验证输入5.2.1 产品零部件图样、技术要求及相关的国家标准、行业标准、企业标准。
5.2.2 工艺规程。
5.2.3 工装设计任务书、工装图样及工装使用说明书。
5.3 验证分类5.3.1 按场地分：指定场地验证和现场验证。
5.3.1.1 指定场地验证是指按图样和工艺要求事先准备合格的待加工产品零、部件，然后在固定的设备上进行模拟验证。
指定场地验证可在工装制造场地进行。
5.3.1.2 现场验证是指工装在使用现场进行产品样件的试验加工。
现场验证应在工装安装调试合格后进行。
现场验证分为两种情况：a) 按产品零、部件图样和工艺要求预先进行产品样件的试验加工。
b) 工装验证与工艺验证同时进行。
5.3.2 按工装复杂程度分：重点验证、一般验证和简单验证。
