影响锂电池组容量的因素

锂电池容量衰减原因分析锂电池容量衰减原因分析随着科技的发展，锂电池已成为许多电子设备的主要能量来源。

然而，随着时间的推移，锂电池的容量会逐渐下降，导致电池续航能力减弱。

这种容量衰减是由多种因素引起的，下面将对其进行分析。

首先，锂电池容量衰减的主要原因之一是化学反应。

在锂电池中，正极和负极之间的化学反应会导致电池容量的减少。

正极材料中的锂离子在充放电过程中会与电解液中的溶液发生化学反应，形成化合物。

随着反应的进行，这些化合物会堆积在电极表面，阻碍锂离子的迁移，从而减少电池的容量。

其次，锂电池容量衰减还与电池的使用环境有关。

高温环境是导致锂电池容量衰减的罪魁祸首之一。

在高温下，电池内部的化学反应会加速，导致电池的寿命缩短。

此外，高温还会引起电池内部的膨胀和变形，从而导致电池的容量减少。

因此，在使用锂电池时要尽量避免高温环境，以延长电池的寿命。

另外，锂电池容量衰减还与过充和过放有关。

过充会导致锂电池内部的化学反应不稳定，从而损坏电池的结构和性能；而过放会导致电池内部的化学反应无法正常进行，减少锂离子的储存量。

因此，正确使用和充电锂电池是延长电池寿命的重要因素。

最后，锂电池的容量衰减还与充电和放电速度有关。

过快的充电和放电会导致电池内部产生过多的热量，从而加速电池容量的衰减。

因此，在充放电过程中要控制好电流的大小，避免过快充放电。

综上所述，锂电池容量衰减是由多种因素共同作用引起的。

化学反应、使用环境、过充和过放以及充放电速度都会对锂电池的容量产生影响。

因此，在使用锂电池时，我们应该注意正确使用和充电，避免高温环境，并控制好充放电速度，以延长锂电池的寿命和续航能力。

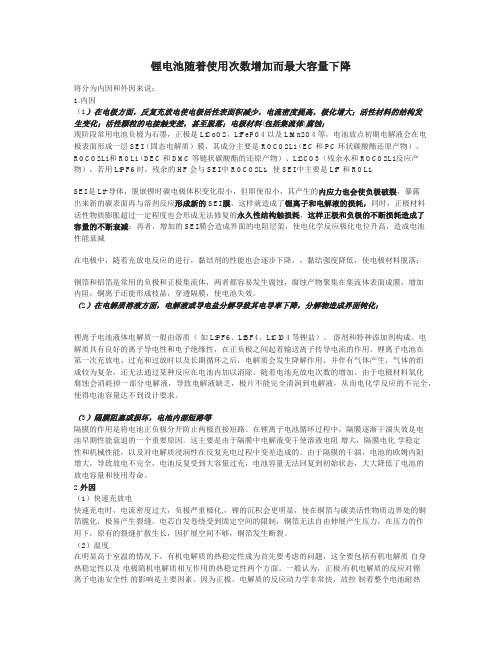

锂电池随着使用次数增加而最大容量下降将分为内因和外因来说：1.内因（1）在电极方面，反复充放电使电极活性表面积减少，电流密度提高，极化增大；活性材料的结构发生变化；活性颗粒的电接触变差，甚至脱落；电极材料(包括集流体)腐蚀；现阶段常用电池负极为石墨，正极是LiCoO2，LiFePO4以及LiMn2O4等，电池放点初期电解液会在电极表面形成一层SEI（固态电解质）膜，其成分主要是ROCO2Li（EC和PC环状碳酸酯还原产物）、ROCO2Li和ROLi（DEC和DMC等链状碳酸酯的还原产物）、Li2CO3（残余水和ROCO2Li反应产物），若用LiPF6时，残余的HF会与SEI中ROCO2Li，使SEI中主要是LiF和ROLi。

SEI是Li+导体，脱嵌锂时碳电极体积变化很小，但即使很小，其产生的内应力也会使负极破裂，暴露出来新的碳表面再与溶剂反应形成新的SEI膜，这样就造成了锂离子和电解液的损耗，同时，正极材料活性物质膨胀超过一定程度也会形成无法修复的永久性结构触损耗，这样正极和负极的不断损耗造成了容量的不断衰减；再者，增加的SEI膜会造成界面的电阻层架，使电化学反应极化电位升高，造成电池性能衰减在电极中，随着充放电反应的进行，黏结剂的性能也会逐步下降，，黏结强度降低，使电极材料脱落；铜箔和铝箔是常用的负极和正极集流体，两者都容易发生腐蚀，腐蚀产物聚集在集流体表面成膜，增加内阻，铜离子还能形成枝晶，穿透隔膜，使电池失效。

（2）在电解质溶液方面，电解液或导电盐分解导致其电导率下降，分解物造成界面钝化；锂离子电池液体电解质一般由溶质（如LiPF6、LiBF4、LiClO4等锂盐）、溶剂和特种添加剂构成。

电解质具有良好的离子导电性和电子绝缘性，在正负极之间起着输送离子传导电流的作用。

锂离子电池在第一次充放电、过充和过放时以及长期循环之后，电解质会发生降解作用，并伴有气体产生，气体的组成较为复杂，还无法通过某种反应在电池内加以消除。

锂电低容的原因
锂电池的低容量主要有以下几个原因：
1.电极材料容量限制：锂电池的正负极材料通常采用锂金属氧化物和碳材料，其容量受材料的特性和结构限制。

比如，锂金属氧化物材料的容量较低，往往不能满足高能量密度的需求。

此外，锂电池的电解质也可能限制了电荷传输和容量的表现。

2.锂电池成本和安全考虑：锂电池的制造成本通常较高，高容量要求则进一步提高了成本。

为了确保电池的安全性能，必须在电池设计和制造过程中加入额外的安全措施，这也会影响到容量的实际表现。

3.循环寿命和容量衰减：锂电池的循环寿命有限，随着充放电循环的增加，电池容量会逐渐下降，导致低容量。

这是因为充放电反应过程中，电解液溶液中的锂离子会不可逆地嵌入和脱嵌在电极材料中，导致材料结构的变化和容量衰减。

4.温度和环境影响：锂电池的容量性能通常受到温度和环境条件的影响。

极端温度下，锂电池的容量可能会显著降低。

此外，湿度、振动等环境因素也可能导致电池性能下降，从而影响容量。

5.锂电池技术瓶颈：虽然锂电池是当前移动电子设备中使用最广泛的电池技术之一，但是目前的锂电池技术仍存在一些瓶颈，如能量密度、循环寿命、安全性等方面的限制。

这些限制也会影响到电池的容量表现。

为了克服锂电池低容量的问题，科学家和工程师们一直在进行相关研究和改进。

例如，改进电极材料的结构和特性，开发新型电解质，优化电池工艺等方法可以提高锂电池的容量。

此外，一些新兴电池技术如钠离子电池、锂空气电池等也被研发出来，希望能够在容量方面有所突破。

锂电池容量衰退的原因总结与分析一、析锂和SEI膜本文综合分析了锂离子电池容量衰退机理，对影响锂离子电池老化与寿命的因素进行分类整理，详细阐述了过充、SEI膜生长与电解液、自放电、活性材料损失、集流体腐蚀等多种机理，总结了近年来各领域学者在电池老化机理方面的研究进展，详细分析了锂离子电池老化影响因素与作用方式，阐述了老化副反应建模方法。

（1）锂离子电池老化原因分类与影响1、锂离子电池老化原因分类锂离子电池的老化过程受其在电动汽车上的成组方式、环境温度、充放电倍率和放电深度等多种因素影响，容量及性能衰退通常是多种副反应过程共同作用的结果，与众多物理及化学机制相关，其衰减机理与老化形式十分复杂。

综合近年来国内外的研究进展，目前影响锂离子电池容量衰退机理的主因包括：SEI膜生长、电解液分解、锂离子电池自放电、电极活性材料损失、集流体腐蚀等。

在实际的锂离子电池老化过程中，各类副反应伴随着电极反应同时发生，各类老化机理共同作用，相互耦合，增大了老化机理研究的难度。

2、锂离子电池老化影响锂离子电池老化对电池综合性能具有比较深刻的影响，主要体现在充放电性能下降、可用容量衰减、热稳定性下降等。

锂离子电池老化后主要的外特性表现为可用容量下降与电池内阻上升，进而导致锂离子电池的实际充放电容量、最大可用充放电功率等下降；同时因锂离子电池内阻上升，在使用过程中伴随生热增加、模组内温度上升、温度不一致性增大等问题，对锂离子电池热管理系统要求提高；而锂离子电池内部的副反应等则因电池成组方式、连接结构等导致单体使用工况存在差异，随着电池使用，电池内各单体间的老化速度存在差异，加剧了锂离子电池组不一致性的产生。

锂离子电池的开路电压曲线表征了当前锂离子电池内部电动势。

随着锂离子电池老化后，开路电压曲线相对于原始状态会发生一定程度的偏移或变形，从而导致锂离子电池的实际充放电电压曲线会发生变化，影响实际使用过程中的电池管理系统电池状态估算精度。

锂离子电池多次充放电后,容量下降的原因锂离子电池在多次充放电后，容量出现下降的原因是多方面的。

深入理解这些原因有助于更好地维护和使用锂离子电池，以延长其使用寿命。

首先，锂离子在充放电过程中会嵌入和脱出电池的碳负极。

这个过程并非完全可逆，导致部分锂离子无法被充分利用，进而影响电池的容量。

其次，随着充放电次数的增加，碳负极的结构可能会发生微小的变化。

这种变化可能导致碳负极的孔径变大或变小，从而影响锂离子的传输效率和嵌入/脱出的可逆性。

这种不可逆的变化会导致电池容量的下降。

再次，正极材料在充放电过程中会经历锂离子的嵌入和脱出，导致结构发生变化。

特别是当锂离子脱出过多时，正极材料的结构可能会崩溃，使得电池容量下降。

此外，电解液的分解和反应也是一个重要因素。

在充放电过程中，电解液会与电极发生反应，产生固体电解质界面(SEI)膜。

这个膜的形成需要消耗部分锂离子，导致电池容量的损失。

同时，随着反应的进行，电解液的成分和浓度可能会发生变化，影响其电化学性能。

还有一个不容忽视的原因是电池的内阻随充放电次数的增加而增大。

这主要是由于电极材料和电解液的劣化，使得锂离子的传输和迁移受到阻碍，进一步影响电池的容量和性能。

最后，不恰当的充电方式也是导致电池容量下降的原因之一。

例如，过充电或充电电流过大可能会引起电解液的分解和正极材料的破坏，从而降低电池的容量。

综上所述，锂离子电池在多次充放电后容量下降的原因主要包括电极材料的劣化、电解液的分解和反应、内阻的增加以及不恰当的充电方式等。

了解这些原因有助于采取适当的措施来延长电池的使用寿命。

例如，采用适当的充电方式和维护方法、选择优质的材料和电解液、优化电极的结构和组成等。

这些措施可以帮助提高锂离子电池的充放电性能和使用寿命。

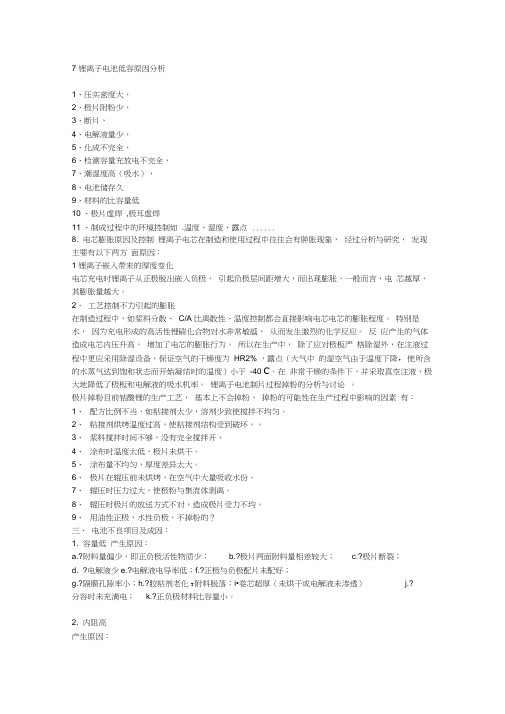

7 锂离子电池低容原因分析1、压实密度大，2、极片附粉少，3、断片，4、电解液量少，5、化成不完全，6、检测容量充放电不完全，7、潮湿度高（吸水），8、电池储存久9、材料的比容量低10 、极片虚焊,极耳虚焊11 、制成过程中的环境控制如.温度、湿度、露点......8. 电芯膨胀原因及控制锂离子电芯在制造和使用过程中往往会有肿胀现象，经过分析与研究，发现主要有以下两方面原因：1 锂离子嵌入带来的厚度变化电芯充电时锂离子从正极脱出嵌入负极，引起负极层间距增大，而出现膨胀，一般而言，电芯越厚，其膨胀量越大。

2．工艺控制不力引起的膨胀在制造过程中，如浆料分散、C/A 比离散性、温度控制都会直接影响电芯电芯的膨胀程度。

特别是水，因为充电形成的高活性锂碳化合物对水非常敏感，从而发生激烈的化学反应。

反应产生的气体造成电芯内压升高，增加了电芯的膨胀行为。

所以在生产中，除了应对极板严格除湿外，在注液过程中更应采用除湿设备，保证空气的干燥度为HR2% ，露点（大气中的湿空气由于温度下降，使所含的水蒸气达到饱和状态而开始凝结时的温度）小于-40 C。

在非常干燥的条件下，并采取真空注液，极大地降低了极板和电解液的吸水机率。

锂离子电池制片过程掉粉的分析与讨论。

极片掉粉目前钴酸锂的生产工艺，基本上不会掉粉，掉粉的可能性在生产过程中影响的因素有：1、配方比例不当，如粘接剂太少，溶剂少致使搅拌不均匀。

2、粘接剂烘烤温度过高，使粘接剂结构受到破坏，。

3、浆料搅拌时间不够，没有完全搅拌开，4、涂布时温度太低，极片未烘干。

5、涂布量不均匀，厚度差异太大。

6、极片在辊压前未烘烤，在空气中大量吸收水份。

7、辊压时压力过大，使极粉与集流体剥离。

8、辊压时极片的放送方式不对，造成极片受力不均。

9、用油性正极，水性负极，不掉粉的？三、电池不良项目及成因：1. 容量低产生原因：a.?附料量偏少，即正负极活性物质少；b.?极片两面附料量相差较大；c.?极片断裂；d. ?电解液少e.?电解液电导率低；f.?正极与负极配片未配好；g.?隔膜孔隙率小；h.?胶粘剂老化T附料脱落；i•卷芯超厚（未烘干或电解液未渗透）j.?分容时未充满电；k.?正负极材料比容量小。

本质原因锂离子电池在两个电极间发生嵌入反应时具有不同得嵌入能量,而为了得到电池得最佳性能,两个宿主电极得容量比应该保持一个平衡值。

在锂离子电池中,容量平衡表示成为正极对负极得质量比,即:ﻫγ＝m+/m-=ΔｘC-／ΔｙC+式中C指电极得理论库仑容量,Δx、Δｙ分别指嵌入负极及正极得锂离子得化学计量数、从上式可以瞧出,两极所需要得质量比依赖于两极相应得库仑容量及其各自可逆锂离子得数目、一般说来,较小得质量比导致负极材料得不完全利用;较大得质量比则可能由于负极被过充电而存在安全隐患。

总之在最优化得质量比处,电池性能最佳、对于理想得Li－ｉon电池系统,在其循环周期内容量平衡不发生改变,每次循环中得初始容量为一定值,然而实际上情况却复杂得多。

任何能够产生或消耗锂离子或电子得副反应都可能导致电池容量平衡得改变,一旦电池得容量平衡状态发生改变,这种改变就就是不可逆得,并且可以通过多次循环进行累积,对电池性能产生严重影响。

在锂离子电池中,除了锂离子脱嵌时发生得氧化还原反应外,还存在着大量得副反应,如电解液分解、活性物质溶解、金属锂沉积等,如图１所示。

Arora等[３]将这些容量衰减得过程与半电池得放电曲线对照起来,使得我们可以清楚地瞧出电池工作时发生容量衰减得可能性及其原因,如图２所示、一、过充电1ﻫ、石墨负极得过充反应:电池在过充时,锂离子容易还原沉积在负极表面:Li+＋e→Li(s),沉积得锂包覆在负极表面,阻塞了锂得嵌入。

导致放电效率降低与容量损失,原因有:①可循环锂量减少; ②沉积得金属锂与溶剂或支持电解质反应形成Lｉ2ＣO3,LiF 或其她产物;③金属锂通常形成于负极与隔膜之间,可能阻塞隔膜得孔隙增大电池内阻、④由于锂得性质很活泼,易与电解液反应而消耗电解液、从而导致放电效率降低与容量得损失。

快速充电,电流密度过大,负极严重极化,锂得沉积会更加明显。

这种情况容易发生在正极活性物相对于负极活性物过量得场合,但就是,在高充电率得情况下,即使正负极活性物得比例正常,也可能发生金属锂得沉积。

影响锂电池寿命和容量的因素
1、过压充电会导致电池容量下降。

2、放电截止电压不能无限降低，放电深度越大，容量衰减越快，当电压低于2.4V时，电池将进入深度放电，放电深度越深，其充电寿命越短。

3、放电倍率的提高，电池的放电容量和放电电压平台均有下降，放电倍率对电池的放电容量有影响。

同一块锂电池，以不同的放电倍率进行放电，随着放电倍率的提高，电池的放电容量和放电电压平台均有下降，2C、3C的放电容量分别是1C放电容量的89.6%和68.4%。

4、过大的放电电流会导致电池内部发热，致永久性损伤。

负载短路时，会引起电池的爆炸。

在使用锂电池时，必须加上过流和短路保护。

锂电池容量衰减原因引言随着科技的进步和人们对便携式设备的需求增加，锂电池作为一种高能量密度、轻便易用的电池类型，得到了广泛的应用。

然而，锂电池在使用过程中会出现容量衰减的问题，这不仅影响了设备的使用时间，还限制了锂电池的寿命。

本文将深入探讨锂电池容量衰减的原因，从物理、化学和工程等多个角度进行分析。

1. 锂电池基本原理锂电池是一种通过锂离子的嵌入和脱嵌来实现电荷和放电的电池。

它由正极、负极、电解质和隔膜组成。

在充电过程中，锂离子从正极材料中脱嵌，并通过电解质和隔膜移动到负极材料中嵌入。

在放电过程中，锂离子从负极材料中脱嵌，并通过电解质和隔膜移动到正极材料中嵌入。

这个过程是可逆的，因此锂电池可以多次充放电。

2. 锂电池容量衰减的原因锂电池容量衰减是指锂电池在使用过程中其容量逐渐减小的现象。

容量衰减的原因主要包括以下几个方面：2.1. 电极材料结构变化电极材料的结构变化是导致锂电池容量衰减的主要原因之一。

在锂离子嵌入和脱嵌过程中，电极材料会发生体积变化，导致电极材料微观结构的破坏和变形。

这会导致电极材料的有效嵌锂容量减小，从而降低了锂电池的总容量。

2.2. 电解液中溶剂的分解锂电池中的电解液通常由溶剂和盐组成。

在充放电过程中，电解液中的溶剂会发生分解，产生一些有害的副产物，如氟化物、碳酸盐和氧化物等。

这些副产物会堵塞电解液中的孔隙和导电通道，降低离子传输速率，从而导致电池内阻的增加，降低了锂电池的容量。

2.3. 锂电池的循环使用锂电池的循环使用也是导致容量衰减的原因之一。

随着锂离子的嵌入和脱嵌，电极材料的微观结构会发生变化，电极材料表面会形成一层固体电解质界面膜（SEI 膜）。

随着循环次数的增加，SEI膜会变厚，增加了电极材料与电解液之间的电阻，降低了锂电池的容量。

2.4. 温度影响温度对锂电池容量衰减也有一定的影响。

在高温下，电极材料的结构变化速度加快，溶剂的分解速度增加，电池内阻增加，容量衰减加剧。

锂离子电池容量衰减规律锂离子电池是目前最常见的可充电电池之一，广泛应用于移动设备、电动工具、电动汽车等领域。

然而，随着充放电循环的进行，锂离子电池的容量会逐渐衰减，这对于电池的使用寿命和性能有一定的影响。

本文将详细介绍锂离子电池容量衰减的规律。

首先，需要了解锂离子电池的工作原理。

锂离子电池是通过锂离子在正负极之间的迁移来实现充放电的。

在充电过程中，锂离子会从正极材料（通常为金属氧化物）迁移到负极材料（通常为石墨），同时在正极材料上发生氧化反应；在放电过程中，锂离子会从负极材料迁移到正极材料，同时在负极材料上发生还原反应。

这个充放电的循环过程，会导致锂离子电池容量的衰减。

锂离子电池容量衰减的主要原因有以下几个方面：1. 锂离子电池的内阻增加：随着充放电循环的进行，电池内部的化学反应会导致胶体物质在电极间积聚，形成固体电解质界面。

这会增加电池的内阻，导致电池的放电速度减慢。

同时，高温环境下，电极材料的热膨胀也会导致内阻的增加。

2. 正负极材料的结构改变：在充放电过程中，正负极材料会发生锂离子的嵌入和脱嵌反应，随着循环次数的增加，材料的结构会发生变化。

特别是在高锂嵌入和脱嵌电荷的条件下，会导致电极材料的脱溶、成分变化，这会减少可用的嵌入和脱嵌位点，进而影响电池容量。

3. 电解液的分解：电解液在充放电过程中会发生分解，生成气体和固体产物。

这些产物会堵塞孔隙和缝隙，形成固体电解质界面，导致电池内阻增加，电池容量减小。

4. 热失控和电化学腐蚀：电池在高温和低温环境下会发生热失控和电化学腐蚀现象。

高温环境下，电池内部的电化学反应速度加快，但同时也会加速电池材料的热膨胀和结构破坏，导致容量衰减；低温环境下，电池内部的电化学反应速度减慢，电池活性物质的活性也减弱，同样导致容量的衰减。

以上是锂离子电池容量衰减的主要原因，但需要注意的是，不同类型的锂离子电池其容量衰减规律也会有所不同。

例如，锂铁磷酸铁锂电池（LiFePO4）相较于锂钴酸锂离子电池（LiCoO2）具有更好的循环性能和稳定性，容量衰减相对较低。
