电子课程设计

——篮球竞赛24s计时器

学院:电子信息工程学院

专业:

姓名:

学号:

指导教师:

2014年12月

目录

一、设计任务与要求----------------------------3

二、总体框图----------------------------------3

三、选择器件----------------------------------4

四、功能模块---------------------------------10

五、总体设计电路图---------------------------14

六、硬件调试---------------------------------17

七、心得与总结-------------------------------17

篮球竞赛24s 计时器

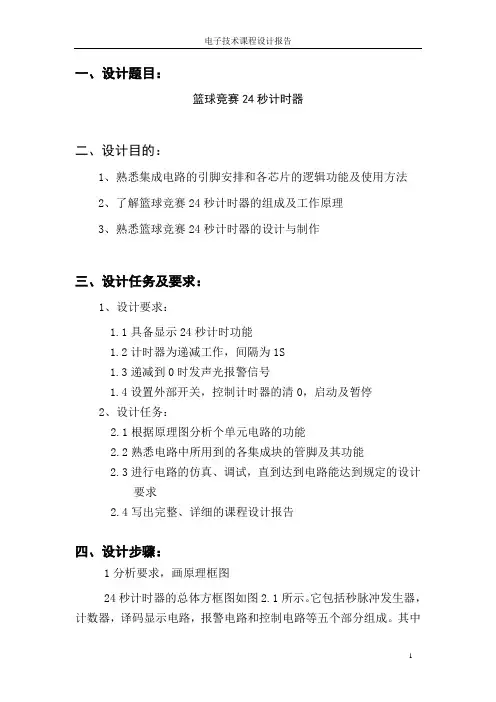

一 、设计任务与要求

1、设计一个具有显示24S 计时功能的篮球竞赛计时器。

2、设置外部操作开关,控制计时器的直接清零、启动和暂停/连续功能。

3、计时器为24S 递减计时器,其时间间隔为0.01秒。

4、计时器减计时到零时,发出报警信号。

二 、基本原理与电路框图

1. 电路框图

篮球竞赛24秒计时器的电路框图如图2-1所示。

图2-1 电路框图

2. 基本原理

(1) 24秒计时器的总体参考方案框图如图1所示。它包括秒脉冲发生器、

计数器、译码显示电路、报警电路和辅助时序控制电路(简称控制电路) 等五个模块组成。其中计数器和控制电路是系统的主要模块。计数器完成24秒 计时功能,而控制电路完成计数器的直接清零、启动计数、暂停/连续计数、译码显示电路的显示与灭灯、定时时间到报警等功能。

十位显示 秒脉冲触发器

控制电路

计数器 计数器 报警电路

个位显示

(2) 秒脉冲发生器产生的信号是电路的时钟脉冲和定时标准,但本设计对此信号要求并不太高,故电路可采用555集成电路或由TTL与非门组成的多谐振荡器构成。

(3) 译码显示器是DCD_HEX七段发光二极管。报警电路在实验中可用发光二极管和蜂鸣器组成。

三、选择器件

1.原件清单

该设计所用的器件如表3-1所示。

表3-1元器件清单

序号用途型号数量

1 十进制计数器74LS19

2 2片

2 多谐振荡器CM555 1片

3 二输入或门74LS32 1片

4 二输入与门74LS08 1片

5 八输入或门1片

6 六输入或非门1个

7 数码管2个

8 灯泡1个

9 蜂鸣器1个

10 电阻、电容若干

2. 元件介绍

(1)74LS192

74LS192为可置数的同步十进制双时钟加减计数器,如图3-1所示它具有上升沿有效的加计数时钟端UP和减计数时钟端DOWN;该计数器具有异步清零端,当清零信号CLR为高电平时,实现清零功能;该计数器还有异步置数功能,当置数信号LOAD为低电平时,实现预置数;当计数器加计数,且计数值为9时,进位端CO输出宽度等于加计数脉冲UP的低电平脉冲;当计数器减计数,

且计数值为0时,借位端BO 输出宽度等于减计数脉冲DONW 的低电平脉冲。执行加数功能时,减计数端DOWN 接高低电平,计数脉冲由UP 端输入;执行减数功能时,加数端UP 接高电平,计数脉冲由减数端DOWN 输入。74LS192的管脚图如图3-1所示。74LS192的功能表如表3-2所示。

U1

74LS192D

A 15

B 1

C 10D

9

UP 5QA 3QB 2QC 6QD

7

DOWN

4~LOAD 11~BO 13

~CO 12

CLR 14

图3-1 74LS192的管脚图

表3-2 74LS192功能表

输 入

输 出

CR LD’ UP DOWN D C B A QD QC QB QA 1 * * * * * * * 0 0 0 0 0 0 * * a b c d a

b

c

d

0 1 ↑ 1 * * * * 加计数功能 0

1

1

*

*

*

*

减计数功能

(2)555定时器

555 定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为555。555定时器的电源电压范围宽,可在 4.5V~16V 工作。555 定时器成本低,性能可靠,只需要外接几个电阻、电容,就可以实现本设计所需的单稳态触发器。它内部包括两个电压比较器,三个等值串联电阻,一个 RS 触发器,一个放电管 T 及功率输出级。它提供两个基准电压VCC /3 和 2VCC /3。

①其逻辑框图

555定时器的逻辑框图如图3-2所示。

图3-2 555逻辑框图②内部原理结构

555定时器的内部原理结构如图3-3所示。

图3-3 555内部原理结构③功能表

在1脚接地,5脚未外接电压,两个比较器A1、A

2基准电压分别为

CC

CC

V

3

1

,

V

3

2

的情况下,555时基电路的功能表如表3-3所示。

4 3

2

1

D

C B A

5K

5K

5K

+

-

T

Q

&

&

Q

+

-

A

A

S

R

V1

V2

1

D

Q

V

TH

TL

V R

CC

V SS

1

2

84

5

6

3

7

1

2

C

D
