CMOS模拟集成电路设计第二版课程设计一、设计目标本次课程设计目标是：通过对CMOS模拟集成电路设计第二版中的一个电路设计实例进行仿真分析、电路优化及布局设计，深入理解和掌握CMOS模拟集成电路的基本原理及设计方法，培养学生分析和设计模拟集成电路的能力。
二、课程设计内容1.复习：基本模拟电路的分析和设计方法在进行CMOS模拟集成电路设计前，学生需要具备基本模拟电路的分析和设计方法。
本节将对常见的放大电路（比如共射放大电路，共基放大电路和共集放大电路等）的分析和设计方法进行复习。
2.CMOS反相器设计实例讲解本部分将讲解CMOS反相器的结构及原理，并通过具体的例子进行电路设计分析和仿真。
帮助学生了解CMOS反相器的设计方法、电路特性及其影响因素。
3.电路优化与参数选择在本部分，我们将重点介绍电路优化及参数选择的方法。
从电路的性能和稳定性等方面进行优化选择，并通过仿真结果来证明优化参数的效果。
4.布局设计与模拟验证本部分将介绍CMOS模拟集成电路的布局设计及模拟验证方法。
布局设计不仅可以影响电路的性能，也会影响电路的稳定性和可靠性。
通过模拟验证对电路进行分析验证。
三、设计评分方案本次课程设计采用滚动评分的方式，共计100分，具体评分如下：1.复习及设立问题：10分2.设计实例介绍及分析：20分3.参数选择及电路优化：30分4.布局设计及模拟验证：40分四、设计要求1.学生需要独立完成所有实验任务，不允许抄袭2.电路模拟软件使用HSPICE或者Spectre等，本节课程以HSPICE为例3.学生需要提交电路仿真截图、仿真结果以及电路设计原理图等作为实验报告。
五、总结通过本次课程设计的学习，学生可以深入了解CMOS模拟集成电路设计的基本原理及设计方法，并且培养分析和设计模拟集成电路的能力，为以后的研究或工作打下更好的基础。
同时，通过本次课程设计，学生能进一步加深对学过的知识的理解，增强把理论知识转化为实际工程应用的能力，提高实际应用能力和工程素质。
《模拟集成电路设计》复习大纲一、 概念：1. 密勒定理：如果将图（a ）的电路转换成图（b ）的电路，则Z 1=Z/(1-A V )，Z 2=Z/(1-A V -1)，其中A V =V Y /V X 。
这种现象可总结为密勒定理。
2. 沟道长度调制效应：当栅与漏之间的电压增大时，实际的反型沟道长度逐渐减小，也就是说，L 实际上是V DS 的函数，这种效应称为沟道长度调制。
3. 等效跨导Gm ：对于某种具体的电路结构，定义inDV I ∂∂为电路的等效跨导，来表示输入电压转换成输出电流的能力，跨导的表达式4. N 阱：CMOS 工艺中，PMOS 管与NMOS 管必须做在同一衬底上，若衬底为P 型，则PMOS 管要做在一个N 型的“局部衬底”上，这块与衬底掺杂类型相反的N 型“局部衬底”叫做N 阱。
5. 亚阈值导电效应：实际上，V GS =V TH 时，一个“弱”的反型层仍然存在，并有一些源漏电流，甚至当V GS <V TH 时，I D 也并非是无限小，而是与V GS 呈指数关系，这种效应叫亚阈值导电效应。
6. 有源电流镜：像有源器件一样用来处理信号的电流镜结构叫做有源电流镜。
7. 输出摆幅：输出电压最大值与最小值之间的差。
8. 放大应用时，通常使MOS 管工作在饱和区，电流受栅源过驱动电压控制，我们定义跨导来表示电压转换电流的能力。
9. 在模拟集成电路中MOS 晶体管是四端器件 10. 源跟随器主要应用是起到什么作用？11. λ为沟长调制效应系数，λ值与沟道长度成反比，对于较长的沟道，λ值较小。
12. 饱和区NMOS 管的电压条件及其其沟道电流表达式。
13. 共源共栅放大器结构的一个重要特性就是输出阻抗很高，因此可以做成恒定电流源。
14. MOS 管的主要几何参数15. 共模输入电平的变化会引起差动输出发生改变的因素有哪些？ 16. MOS 管的电路符号17. 增益小于1的单级放大器 18. N 阱和P 阱的概念19. MOS 管的二级效应的表达式，比如沟道长度调制效应、体效应、亚阈值效应 20. 按比例缩小理论：恒定电场、恒定电压、准恒压21. 采用电阻负载的共源级单级放大器其小信号增益Av 表达式 22. 在差动放大器设计中CMRR23. 带源极负反馈的共源级其小信号增益的表达式 24. 图示电路的小信号增益表达式。

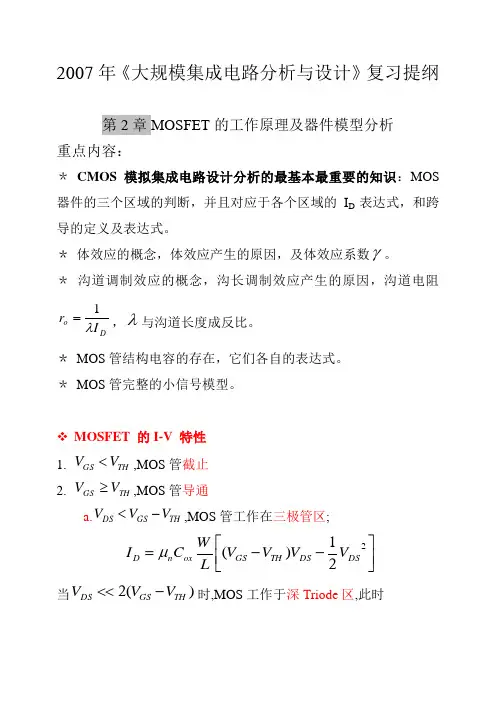

2007年《大规模集成电路分析与设计》复习提纲第2章MOSFET 的工作原理及器件模型分析重点内容：＊ CMOS 模拟集成电路设计分析的最基本最重要的知识：MOS 器件的三个区域的判断，并且对应于各个区域的I D 表达式，和跨导的定义及表达式。
＊ 体效应的概念，体效应产生的原因，及体效应系数γ。
＊ 沟道调制效应的概念，沟长调制效应产生的原因，沟道电阻D o I r λ1=，λ与沟道长度成反比。
＊ MOS 管结构电容的存在，它们各自的表达式。
＊ MOS 管完整的小信号模型。
MOSFET 的I-V 特性 1. TH GS V V <,MOS 管截止 2. TH GS V V ≥,MOS 管导通a.TH GS DS V V V -<,MOS 管工作在三极管区;⎥⎦⎤⎢⎣⎡--=221)(DS DS TH GS ox n D V V V V L W C I μ 当)(2TH GS DS V V V -<<时,MOS 工作于深Triode 区,此时DS TH GS oxn D V V V LWC I )(-≈μ,DSD V I ~为直线关系. 导通电阻:)(1TH GS ox n DDSon V V LW C I V R -=∂∂=μb .THGS DSV V V -≥,MOS 管工作在饱和区;2)(21TH GS oxn D V V LWC I -=μ 跨导g m ：是指在一定的V DS 下，I D 对V GS 的变化率。
饱和区跨导：TH GS DD oxn H T GS oxn m V V I I LW C V V LW C g -==-=22)(μμ三极管区跨导：DS ox n m V L WC g μ=MOSFET 的二级效应1. 体效应: 源极电位和衬底电位不同,引起阈值电压的变化.)22(0F SB F TH TH V V V φφγ-++=)22(0FP BS FP n TH THN V V V φφγ--+=)(H T GS oxn constV GSD m V V LW C V I g DS -=∂∂==μ)22(0FN FN BS P TH THP V V V φφγ---+=2. 沟长调制效应: MOS 工作在饱和区,↑DS V 引起↓L 的现象.)1()(212DS TH GS ox n D V V V LWC I λμ+-⎪⎭⎫⎝⎛= TH GS D DS D ox n DS H T GS oxn GSD m V V I V I L W C V V V LW C V I g -=+⎪⎭⎫⎝⎛=+-=∂∂=2)1(2 )1)((λμλμ 饱和区输出阻抗：λλμ⋅=⋅-⎪⎭⎫⎝⎛=∂∂=D TH GS ox n DS D o I V V LWC V I r 1)(21112线性区输出阻抗：()[]DS TH GS oxn o V V V LW C r --=μ13. 亚阈值导电性V GS <V TH ,器件处于弱反型区.V DS >200mV 后,饱和区I D -V GS 平方律的特性变为指数的关系:T GSD V V I I ζexp0=MOSFET 的结构电容（各电容的表达式见书）MOSFET 的小信号模型MOS 器件在某一工作点附近微小变化的行为,称为小信号分析.此时MOS 器件的工作模型称为小信号模型. MOS 管的交流小信号模型是以其直流工作点为基础的。
模拟cmos集成电路设计知识点总结模拟CMOS集成电路设计是一个涉及多个学科领域的复杂课题，包括电子工程、物理、材料科学和计算机科学等。
以下是一些关键知识点和概念的总结：1. 基础知识：半导体物理：理解半导体的基本性质，如本征半导体、n型和p型半导体等。
MOSFET（金属-氧化物-半导体场效应晶体管）工作原理：理解MOSFET的基本构造和如何通过电压控制电流。
2. CMOS工艺：了解基本的CMOS工艺流程，包括晶圆准备、热氧化、扩散、光刻、刻蚀、离子注入和退火等步骤。
理解各种工艺参数对器件性能的影响。
3. CMOS电路设计：了解基本的模拟CMOS电路，如放大器、比较器、振荡器等。
理解如何使用SPICE（Simulation Program with Integrated Circuit Emphasis）进行电路模拟。
4. 噪声：理解电子器件中的噪声来源，如热噪声、散粒噪声和闪烁噪声等。
了解如何减小这些噪声的影响。
5. 功耗：理解CMOS电路中的功耗来源，如静态功耗和动态功耗。
了解降低功耗的方法，如电源管理技术和低功耗设计技术。
6. 性能优化：理解如何优化CMOS电路的性能，如提高速度、减小失真和提高电源效率等。
7. 可靠性问题：了解CMOS电路中的可靠性问题，如闩锁效应和ESD（静电放电）等。
8. 版图设计：了解基本的版图设计规则和技巧，以及如何使用EDA（Electronic Design Automation）工具进行版图设计和验证。
9. 测试与验证：理解如何测试和验证CMOS集成电路的性能。
10. 发展趋势与挑战：随着技术的进步，模拟CMOS集成电路设计面临许多新的挑战和发展趋势，如缩小工艺尺寸、提高集成度、应对低功耗需求等。
持续关注最新的研究和技术进展是非常重要的。
以上是对模拟CMOS集成电路设计的一些关键知识点的总结，具体内容可能因实际应用需求和技术发展而有所变化。
深入学习这一领域需要广泛的知识基础和持续的研究与实践。
CMOS集成电路设计基础第二版教学设计1. 简介本教学设计旨在向学生介绍CMOS集成电路设计的基础知识，包括CMOS电路的基本原理、CMOS工艺流程、CMOS逻辑门设计、镜像电路和放大器设计等方面内容。
本教学设计适用于电子信息工程等相关专业的本科生。
2. 教学目标•理解CMOS电路的基本原理•熟悉CMOS工艺流程•能够使用CMOS逻辑门设计电路•熟悉镜像电路的原理和应用•理解放大器的基本原理和设计方法3. 教学内容和安排3.1 CMOS电路基本原理本部分将重点介绍CMOS电路的全称及其基本原理，采用讲解和讨论相结合的方式进行教学。
通过分析不同类型的CMOS电路的工作原理，学生能了解。
时间内容1学时课程介绍2学时CMOS电路的基本概念3学时CMOS电路的基本原理和特点4学时CMOS电路的应用案例3.2 CMOS工艺流程本部分将介绍CMOS电路的工艺流程，包括淀粉土法、半导体刻蚀、光刻和离子注入等设计中常用的工艺流程。
并通过展示样本，让学生深入认识CMOS电路设计的具体操作。
时间内容1学时CMOS工艺流程介绍2学时淀粉土法3学时半导体刻蚀4学时光刻及离子注入3.3 CMOS逻辑门设计本部分将介绍如何使用CMOS逻辑门进行电路设计，主要包括哪些逻辑门可以使用，如何实现逻辑门的输出以及如何构建复合逻辑门等方面内容。
时间内容1学时CMOS逻辑门基本概念2学时CMOS逻辑门实现原理3学时使用CMOS逻辑门设计电路4学时构建复合逻辑门3.4 镜像电路及放大器设计本部分将介绍镜像电路的基本原理和应用，同时讲解放大器的基本原理和常用的设计方法。
通过实际案例和实验，让学生深入理解镜像电路和放大器的性能和设计。
时间内容1学时镜像电路基本概念2学时镜像电路的应用案例3学时放大器的基本原理4学时放大器设计实验3.5 课程作业课后，将给学生布置一份与本门课程相关的综合作业，使学生在掌握基本理论知识的同时，加强对实际电路设计的理解和能力。
《模拟CMOS集成电路设计》实验教学大纲
课程代码：MICR2004
课程名称：模拟CMOS集成电路设计
英文名称：Design of Analog CMOS Integrated Circuits
实验室名称：微电子实验室
课程学时：72实验学时：18
一、本课程实验教学目的与要求
通过本课程的实验，可以进一步加强学生对《模拟CMOS集成电路设计》所学内容的理解和掌握，特别是培养学生的动手能力，达到掌握模拟集成电路的设计原理、设计方法和设计工具。
二、主要仪器设备及现有台套数
PC机现有25台; Work Station现有4台。
四、考核方式
1、实验报告：包括实验目的、实验工具、实验方法过程、实验结果（原理图，版图，DRC、LVS验证报告，GDSII文件）。
2、考核方式：
（1）实验课的考核方式：教师验收评定成绩。
（2）实验课考核成绩:根据实验完成情况和实验报告是否完整确定，实验成绩占课程总成绩的10%。
五、实验教材、参考书
1、教材：《模拟CMOS集成电路设计实验指导手册》，自编。
2、参考书：《模拟CMOS集成电路设计》. 陈贵灿（译），西安交通大学出版社.2003出版。
CMOS模拟集成电路设计第二版教学设计一、教学目的和要求1.1 教学目的本教学设计主要旨在培养学生对于CMOS模拟集成电路的整体设计能力，包括CMOS工艺的基本概念、CMOS模拟电路设计的方法与实现技术，能够对模拟电路进行整体设计，并掌握模拟电路的相关测试技术。
同时也能够了解到目前国内外的最新研究进展和应用领域。
1.2 教学要求学生通过本教学可以了解到模拟电路的基本概念，了解 CMOS工艺的基本演化及其现状，能够深入了解CMOS模拟电路设计的方法与实现技术，包括模拟电路的基本原理，以及模拟电路设计的流程、优化和测试等方面。
同时学生还需要通过实践演练提高自己的综合实际应用解决问题的能力。
二、教学内容2.1 基础教学内容1.CMOS工艺基础2.CMOS模拟电路设计的基本概念3.基本模块设计，如：输入级、放大器、滤波器、振荡器等模块的设计方法4.傅里叶变换和快速傅里叶变换5.相关电路测试技术2.2 拓展教学内容1.建立不确定度计算模型以及进行不确定度分析2.阻止频率的设计和测试3.电源干扰、瞬变和共模干扰等干扰分析4.第一性原理仿真方法5.高性能模拟集成电路在线测试方法三、教学方法3.1 理论课教师会针对每一章节的知识点分别进行详细的讲解和解析，着重强调理论基础及设计实践中的注意点和实际问题。
通过课堂的互动和答疑等形式，帮助学生成长。
3.2 实践课在实践教学环节中，学生将直接使用计算机进行模拟电路设计实践。
在实践后，学生将根据所设计的实验进行分析和评估，将分析和评估结果进行撰写报告。
四、教学评价4.1 课程考核方式1.期中考试：占总成绩30%。
2.实验：占总成绩30%。
3.期末考试：占总成绩40%。
4.2 评价标准1.学生是否掌握了模拟电路的基本概念、设计方法和测试技术。
2.学生是否对于CMOS模拟电路的设计流程、优化和测试等方面有着清晰的认识和实际应用能力。
3.学生是否按照设计流程步骤进行了实际操作和技能的掌握程度。
CMOS集成电路设计教案教学目标•理解CMOS集成电路的基本原理和特点。
•掌握CMOS集成电路的设计方法和流程。
•能够使用EDA工具进行CMOS集成电路的仿真和验证。
•能够设计和优化CMOS逻辑门电路。
教学内容第一课：CMOS集成电路简介1.介绍CMOS集成电路的基本概念和发展历程。
2.介绍CMOS集成电路的特点和优势。
3.介绍CMOS集成电路的应用领域。
第二课：CMOS集成电路的基本原理1.介绍CMOS集成电路的基本组成和工作原理。
2.介绍CMOS逻辑门电路的设计和实现方法。
3.介绍CMOS集成电路的布局和布线规则。
第三课：CMOS集成电路的设计流程1.介绍CMOS集成电路设计的基本流程。
2.介绍CMOS集成电路设计中的关键技术和方法。
3.介绍CMOS集成电路设计中的常见问题和解决方法。
第四课：CMOS集成电路的仿真和验证1.介绍CMOS集成电路仿真和验证的基本原理和方法。
2.介绍EDA工具的基本使用和功能。
3.使用EDA工具进行CMOS集成电路的仿真和验证。
第五课：CMOS逻辑门电路的设计和优化1.介绍CMOS逻辑门电路的基本原理和设计方法。
2.介绍CMOS逻辑门电路的优化方法和技巧。
3.设计和优化一个具体的CMOS逻辑门电路。
教学方法•授课相结合：教师通过讲解和演示，介绍CMOS集成电路的基本原理和设计方法。
•实践操作：学生使用EDA工具进行CMOS集成电路的仿真和验证，设计和优化CMOS逻辑门电路。
•小组讨论：学生分成小组，讨论和解决CMOS集成电路设计中的问题和挑战。
评价方式•课堂参与度：根据学生在课堂上的提问和回答情况进行评价。
•实践操作成果：根据学生在实践操作中的成果和表现进行评价。
•小组讨论贡献：根据学生在小组讨论中的贡献和表现进行评价。
•期末项目：要求学生设计和优化一个具体的CMOS逻辑门电路，并进行仿真和验证。
根据项目的完成情况和效果进行评价。
通过以上教学目标、教学内容、教学方法和评价方式的设计，可以帮助学生全面、系统地学习和掌握CMOS集成电路设计的基本理论和实践技能。
模拟CMOS集成电路设计教学设计引言CMOS技术在当今的电路设计中具有重要的地位。
模拟CMOS集成电路设计一般认为是电路设计中最有挑战性的领域之一。
对于学习者来说，学习模拟CMOS集成电路设计是提高其综合电路设计能力的关键所在。
本文将介绍基于教学设计的模拟CMOS集成电路设计，旨在为大家提供一种学习方法。
教学目标本教学设计旨在让学生：•掌握CMOS工艺基础知识；•掌握模拟CMOS集成电路设计的基本原理与方法；•掌握模拟CMOS集成电路设计工具的使用。
教学内容CMOS工艺基础知识现代集成电路都是基于CMOS工艺实现的。
因此，掌握CMOS工艺基础知识是模拟CMOS集成电路设计的前提。
CMOS技术是将nMOS和pMOS晶体管融合在一起，构成一个完整的复杂电路。
学生需要掌握CMOS工艺的基本概念，例如nMOS、pMOS晶体管的工作原理，CMOS晶体管的结构以及相关的参数。
模拟CMOS集成电路设计的基本原理与方法模拟CMOS集成电路设计一般涉及放大电路、滤波器和振荡器等电路类型。
本教学设计将依次介绍这些类型的电路，让学生了解模拟CMOS集成电路设计的基本原理与方法。
同时，学生需要学会模拟设计尺寸与参数的相互关系以及对设计参数的调整，从而实现电路性能的优化。
模拟CMOS集成电路设计工具的使用本教学设计将使用专业的EDA工具进行模拟CMOS集成电路的设计与仿真。
学生需要了解工具的基本使用方法，具备独立完成模拟CMOS集成电路设计的能力。
学生需要熟悉工具的基本操作指令和流程，学习仿真分析的方法。
教学步骤第一步：学习CMOS工艺基础知识学生可以通过阅读有关CMOS技术的相关文献和学习资料等方式，从根本上掌握CMOS工艺基础知识，包括nMOS、pMOS晶体管的工作原理和结构特点等。
第二步：学习模拟CMOS集成电路设计的基本原理与方法学生可以尝试从简单的电路开始，了解模拟CMOS集成电路设计的基本原理和方法。
学生可以运用所学的知识和技能，设计实现一个简单的模拟电路。
