上海凯泉立式离心泵参数性能及价格

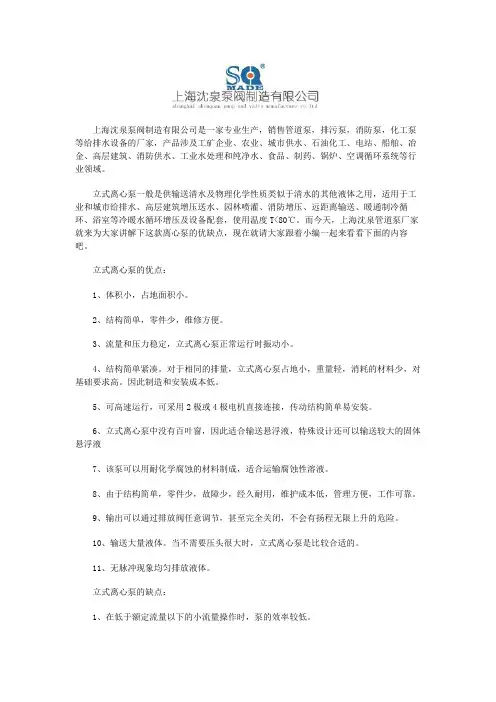

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

立式离心泵一般是供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。

而今天，上海沈泉管道泵厂家就来为大家讲解下这款离心泵的优缺点，现在就请大家跟着小编一起来看看下面的内容吧。

立式离心泵的优点：1、体积小，占地面积小。

2、结构简单，零件少，维修方便。

3、流量和压力稳定，立式离心泵正常运行时振动小。

4、结构简单紧凑。

对于相同的排量，立式离心泵占地小，重量轻，消耗的材料少，对基础要求高。

因此制造和安装成本低。

5、可高速运行，可采用2极或4极电机直接连接，传动结构简单易安装。

6、立式离心泵中没有百叶窗，因此适合输送悬浮液，特殊设计还可以输送较大的固体悬浮液7、该泵可以用耐化学腐蚀的材料制成，适合运输腐蚀性溶液。

8、由于结构简单，零件少，故障少，经久耐用，维护成本低，管理方便，工作可靠。

9、输出可以通过排放阀任意调节，甚至完全关闭，不会有扬程无限上升的危险。

10、输送大量液体。

当不需要压头很大时，立式离心泵是比较合适的。

11、无脉冲现象均匀排放液体。

立式离心泵的缺点：1、在低于额定流量以下的小流量操作时，泵的效率较低。

2、适用于输送粘度较低的各种液体，液体的粘度对泵的性能影响较大。

3、自吸能力差，容易抽空。

如果抽送的液体动液面在泵的中心线以下，开泵前必须灌满或抽空，否则离心泵不能正常工作。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

KQW型卧式单级离心泵使用说明书上海凯泉泵业（集团）有限公司安全警示泵不能在易燃、易爆的外部环境中使用，也不能抽送可燃性液体。

选泵时如遇特殊工况或特殊介质，请务必预先向我司咨询。

a. 泵必须配置良好的开关装置，接地必须可靠。

b. 严禁潮手、湿手推拉闸刀或按动按钮。

c. 对泵进行移动、修理前，务必先切断电源。

d. 外皮已损坏的电源线必须更换。

a. 泵的安装、拆卸、检查、维修必须由专业人员在仔细阅读本说明书后进行。

b. 对于安装中、大型泵的场所应具备相应的起吊装置。

起吊移动的过程中应注意人员安全及避免泵与其他设备的碰撞。

c. 泵的工作区周围须设置合适的屏障如护拦等设施，并设置警示牌，避免非工作人员及未成年人的进入。

对于本说明书中使用条件、泵的安装、起动与停车、泵的维护等章节及第23页的特别提示部分，操作人员必须认真阅读并理解。

安全标志意义：如有违反，则有爆炸或燃烧的危险如有违反，则有电击/触电的危险如有违反，则有可能对人员造成危害，或导致机器毁坏如有违反，则有可能导致机器发生故障或功能受损一、产品概述 ···································································1二、主要特点 ·······························································1三、主要用途 ·······························································1四、型号意义 ·······························································1五、使用条件 ·······························································1六、结构图 ···································································2七、泵型谱图 ·······························································3八、性能参数表 ···························································4九、安装尺寸图表 ·······················································9十、泵的安装 (15)十一、泵的安装方式 ·······················································16十二、基础尺寸图表 ·······················································18十三、起动与停车 ················································23十四、泵的维护 ················································23十五、故障原因及排除方法 ···········································24十六、管路损耗参数表 ···················································2526供货范围 ···············································封底目 录第四代KQW 与原型号KQW 、KQWR （D ）及KQNW 对照表供货范围 …………………………….....上海凯泉上海凯泉KQW 系列KQW 系列 KQW 80 / 160 – 7.5 / 2 电机极数(2极) 电机功率(7.5kW) 叶轮名义直径(160mm) 泵进出口直径(80mm) 标准卧式单级单吸离心泵保留技术更改权力六、结构图1210643578912310984567KQW40/90-0.37/2 至 KQW400/620-355/6 结构图KQW500/630-200/8 至 KQW500/860-560/8 结构图序 号数 量名 称123456789101111511118底 座泵 体叶 轮机械密封螺 塞挡水圈泵 盖电动机转向牌螺 栓序 号数 量名 称123456789101145113111泵 体叶 轮填料密封螺 塞泵 轴轴 承联轴器支 架挡水圈悬 架上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列56保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列78保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列1112保留技术更改权力上海凯泉保留技术更改权力13上海凯泉KQW系列上海凯泉KQW 系列15保留技术更改权力十、泵的安装上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列2021保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列十三、起动与停车十四、泵的维护2223保留技术更改权力十五、故障原因及排除方法上海凯泉保留技术更改权力KQW系列24上海凯泉KQW系列十六、管路损耗参数表26 27供货范围1. 泵机组、底座、安装使用说明书。

KQW型卧式单级离心泵使用说明书上海凯泉泵业（集团）有限公司安全警示泵不能在易燃、易爆的外部环境中使用，也不能抽送可燃性液体。

选泵时如遇特殊工况或特殊介质，请务必预先向我司咨询。

a. 泵必须配置良好的开关装置，接地必须可靠。

b. 严禁潮手、湿手推拉闸刀或按动按钮。

c. 对泵进行移动、修理前，务必先切断电源。

d. 外皮已损坏的电源线必须更换。

a. 泵的安装、拆卸、检查、维修必须由专业人员在仔细阅读本说明书后进行。

b. 对于安装中、大型泵的场所应具备相应的起吊装置。

起吊移动的过程中应注意人员安全及避免泵与其他设备的碰撞。

c. 泵的工作区周围须设置合适的屏障如护拦等设施，并设置警示牌，避免非工作人员及未成年人的进入。

对于本说明书中使用条件、泵的安装、起动与停车、泵的维护等章节及第23页的特别提示部分，操作人员必须认真阅读并理解。

安全标志意义：如有违反，则有爆炸或燃烧的危险如有违反，则有电击/触电的危险如有违反，则有可能对人员造成危害，或导致机器毁坏如有违反，则有可能导致机器发生故障或功能受损一、产品概述 ···································································1二、主要特点 ·······························································1三、主要用途 ·······························································1四、型号意义 ·······························································1五、使用条件 ·······························································1六、结构图 ···································································2七、泵型谱图 ·······························································3八、性能参数表 ···························································4九、安装尺寸图表 ·······················································9十、泵的安装 (15)十一、泵的安装方式 ·······················································16十二、基础尺寸图表 ·······················································18十三、起动与停车 ················································23十四、泵的维护 ················································23十五、故障原因及排除方法 ···········································24十六、管路损耗参数表 ···················································2526供货范围 ···············································封底目 录第四代KQW 与原型号KQW 、KQWR （D ）及KQNW 对照表供货范围 …………………………….....上海凯泉上海凯泉KQW 系列KQW 系列 KQW 80 / 160 – 7.5 / 2 电机极数(2极) 电机功率(7.5kW) 叶轮名义直径(160mm) 泵进出口直径(80mm) 标准卧式单级单吸离心泵保留技术更改权力六、结构图1210643578912310984567KQW40/90-0.37/2 至 KQW400/620-355/6 结构图KQW500/630-200/8 至 KQW500/860-560/8 结构图序 号数 量名 称123456789101111511118底 座泵 体叶 轮机械密封螺 塞挡水圈泵 盖电动机转向牌螺 栓序 号数 量名 称123456789101145113111泵 体叶 轮填料密封螺 塞泵 轴轴 承联轴器支 架挡水圈悬 架上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列56保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列78保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列1112保留技术更改权力上海凯泉保留技术更改权力13上海凯泉KQW系列上海凯泉KQW 系列15保留技术更改权力十、泵的安装上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列2021保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列十三、起动与停车十四、泵的维护2223保留技术更改权力十五、故障原因及排除方法上海凯泉保留技术更改权力KQW系列24上海凯泉KQW系列十六、管路损耗参数表26 27供货范围1. 泵机组、底座、安装使用说明书。

单级离心泵是在ISG技术的基础上，自行研究开发的新一代节能环保离心泵。

该系列泵性能优、可靠性高、寿命长、结构合理、外形美观。

说到单级离心泵大部分人都会想到的是它的操作方法，下面江苏凯泉泵业制造有限公司作为一家专业的单级离心泵厂家来为大家介绍单级离心泵操作方法：检查悬架体内润滑油油位是否在正常位置（油标中线）；用手转动联轴器，应感觉轻松且轻重均匀，并注意辨别泵内有无摩擦声和异物滚动等杂音，如有则应设法排除；打开进口阀门，使泵内和吸入管内充满液体，排净泵内空气，然后关闭出口阀门；点动电机，检查叶轮转向，严禁叶轮反转；启动电机，缓慢打开出口阀门，调节至所需工况运转；泵内无液体时，严禁空转，以免损坏机械密封及其他零部件；禁止在出口阀门未关闭的情况下开车，以免电机过载。

轴承的温升不应该大于35℃，极限温度不应该大于75℃；要经常检查泵和电机的温升情况；注意悬架室油位的变化，经常控制在规定的范围内。

为了保持油的清洁和良好的润滑，应根据现场使用的情况定期更换新油。

一般情况每运转1500小时后，要全部更换新油一次；在运转过程中发现有不正常的声音或其它故障时应立即停下检查，待排除故障后才能继续运转；不允许用吸入管路上的阀门来调节流量，以免产生气；泵一般是不宜在低于30%额定流量下长期运转的，如果须在该条件下使用时应在出口管路上安装旁通，使泵的流量达到规定的使用范围；在出口阀门关闭的情况下，泵连续运行时间不得超过3分钟；一般机械密封适用于清洁无悬浮颗粒的介质中。

因此对新安装的管路系统和储液罐，应认真冲洗干净严防固体杂质进入机械密封端面而使密封失效；在易结晶的介质中，使用机械密封时要注意经常冲洗，停车后重新起动前，要将机械密封上的结晶冲洗干净；经常检查紧固件有无松动，如有松动，应立即紧固。

江苏凯泉泵业制造有限公司，是一家从事水泵的研发设计、制造生产、销售安装的高新技术企业。

拥有全套先进的制造测试设备和一支高素质的开发设计和生产制造队伍。

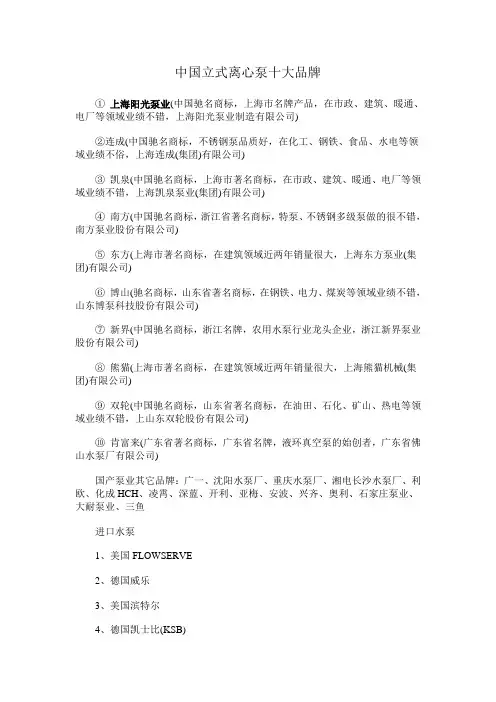

中国立式离心泵十大品牌
①上海阳光泵业(中国驰名商标，上海市名牌产品，在市政、建筑、暖通、电厂等领域业绩不错，上海阳光泵业制造有限公司)
②连成(中国驰名商标，不锈钢泵品质好，在化工、钢铁、食品、水电等领域业绩不俗，上海连成(集团)有限公司)
③凯泉(中国驰名商标，上海市著名商标，在市政、建筑、暖通、电厂等领域业绩不错，上海凯泉泵业(集团)有限公司)
④南方(中国驰名商标，浙江省著名商标，特泵、不锈钢多级泵做的很不错，南方泵业股份有限公司)
⑤东方(上海市著名商标，在建筑领域近两年销量很大，上海东方泵业(集团)有限公司)
⑥博山(驰名商标，山东省著名商标，在钢铁、电力、煤炭等领域业绩不错，山东博泵科技股份有限公司)
⑦新界(中国驰名商标，浙江名牌，农用水泵行业龙头企业，浙江新界泵业股份有限公司)
⑧熊猫(上海市著名商标，在建筑领域近两年销量很大，上海熊猫机械(集团)有限公司)
⑨双轮(中国驰名商标，山东省著名商标，在油田、石化、矿山、热电等领域业绩不错，上山东双轮股份有限公司)
⑩肯富来(广东省著名商标，广东省名牌，液环真空泵的始创者，广东省佛山水泵厂有限公司)
国产泵业其它品牌：广一、沈阳水泵厂、重庆水泵厂、湘电长沙水泵厂、利欧、化成HCH、凌霄、深蓝、开利、亚梅、安波、兴齐、奥利、石家庄泵业、大耐泵业、三鱼
进口水泵
1、美国FLOWSERVE
2、德国威乐
3、美国滨特尔
4、德国凯士比(KSB)
5、日本荏原
6、台湾河见(HCP)
7、美国ITT
8、意大利艾格尔集团
9、丹麦格兰富
10.德国耐驰集团。

凯泉XBD系列立式单级消防泵介绍凯泉XBD系列立式单级消防泵是一种专门用于消防及给水供应的泵类产品。

该泵具有结构简单、运行可靠、性能稳定等特点，广泛应用于消防系统、城市给排水系统、工业与民用建筑的供水、厂矿企业以及农田灌溉等领域。

凯泉XBD系列立式单级消防泵采用了先进的水力模型设计和优化的叶轮结构，能够有效提高泵的效率，并减少能耗。

该泵的结构紧凑、外形美观，占地面积小，安装方便。

泵体采用优质灰铸铁材料，经过精细的工艺处理，提高了泵的抗腐蚀性和使用寿命。

凯泉XBD系列立式单级消防泵由电机、泵体、叶轮、机械密封等几大部分组成。

电机是泵的动力源，采用的是标准的全封闭、风扇冷却的结构。

泵体是泵的主要承压部件，采用整体式铸造，能够承受较高的水压。

叶轮采用优质不锈钢材料制造，能够有效提高泵的流量和扬程。

机械密封是泵的关键部件之一，采用了高品质的耐磨材料，能够提供稳定的密封性能，减少泄漏。

凯泉XBD系列立式单级消防泵具有以下主要特点：1. 泵的结构紧凑、外形美观，节省安装空间，方便维修和维护。

2. 采用先进的水力模型设计和优化的叶轮结构，提高了泵的效率，并降低了能耗。

3. 优质的灰铸铁泵体，提高了泵的抗腐蚀性和使用寿命。

4. 电机采用全封闭、风扇冷却的结构，能够确保泵的可靠运行。

5. 采用高品质的机械密封，保证了泵的稳定性能和减少泄漏。

6. 可根据用户的要求进行设计和制造，以满足不同使用环境和工况。

凯泉XBD系列立式单级消防泵广泛应用于消防系统中，可以为消防设备提供稳定可靠的水源。

同时，也可用于城市给排水系统，保证城市的供水和排水。

在工业与民用建筑的供水系统中，可以作为供水设备，为建筑内的用户提供清洁、稳定的水源。

在厂矿企业中，可以用于冷却循环系统、供水系统等。

在农田灌溉中，可以用于提供稳定的灌溉水源，满足农田的灌溉需求。

总之，凯泉XBD系列立式单级消防泵是一款性能稳定、结构紧凑的消防泵产品。

该泵具有节能、环保、安全性高等优点，广泛应用于消防系统、城市给排水系统、工业与民用建筑的供水、厂矿企业以及农田灌溉等领域。

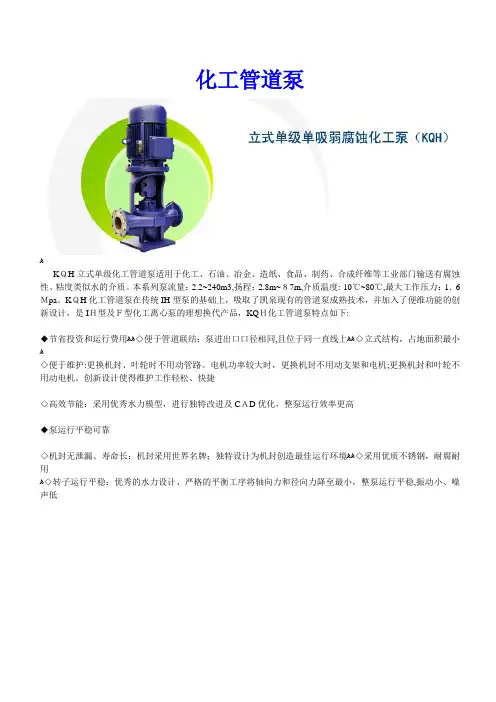

化工管道泵ﻫKＱH立式单级化工管道泵适用于化工、石油、冶金、造纸、食品、制药、合成纤维等工业部门输送有腐蚀性、粘度类似水的介质。

本系列泵流量：2.2~240m3,扬程：2.8m~８7m,介质温度:-10℃~80℃,最大工作压力：1．6Ｍpa。

KＱH化工管道泵在传统IH型泵的基础上，吸取了凯泉现有的管道泵成熟技术，并加入了便维功能的创新设计，是IＨ型及Ｆ型化工离心泵的理想换代产品，KQＨ化工管道泵特点如下:◆节省投资和运行费用ﻫﻫ◇便于管道联结：泵进出口口径相同,且位于同一直线上ﻫﻫ◇立式结构，占地面积最小ﻫ◇便于维护:更换机封、叶轮时不用动管路。

电机功率较大时，更换机封不用动支架和电机;更换机封和叶轮不用动电机。

创新设计使得维护工作轻松、快捷◇高效节能：采用优秀水力模型，进行独特改进及CＡD优化，整泵运行效率更高◆泵运行平稳可靠◇机封无泄漏、寿命长：机封采用世界名牌；独特设计为机封创造最佳运行环境ﻫﻫ◇采用优质不锈钢，耐腐耐用ﻫ◇转子运行平稳：优秀的水力设计、严格的平衡工序将轴向力和径向力降至最小，整泵运行平稳,振动小、噪声低ﻫKQＢ系列便维式立式单级单吸离心泵，系根据KＱL第四代系列泵之性能要求，在吸收国外同类产品先进技术的基础上,自行研制的新一代精品立式离心泵。

其显著优点:对机械密封的失效及磨损需维修或更换时,无需拆卸电机，仅拆卸夹壳联轴器部件,即可进行，省时、省力。

该系列泵寿命、结构、外观、都代表行业领先水平,达国际一流水平；旨在替代进口产品,为国家节约外汇。

—采用标准立式电机，泵轴与电机轴用刚性夹壳联轴器联接。

ﻫ—泵的进出口径相同，并在同一直线上,能像阀门一样安装在管路任何位置；且设有安装底板，使泵安装简便、稳固。

ﻫ—用机泵分轴和夹壳联轴器特殊结构，无须拆卸电机和叶轮,即可更换机械密封，方便快捷。

—用强制环流的不受转向限制的特殊结构配置的机械密封,寿命长。

—标准化程度高,零件互换性强。

ﻫ—独特的安装结构大大缩小了泵的占地面积，节约建设投资４０%~６0%。

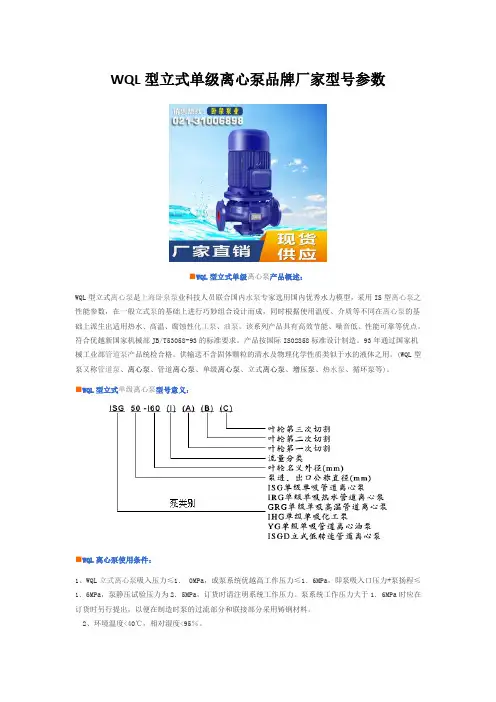

WQL型立式单级离心泵品牌厂家型号参数■WQL型立式单级离心泵产品概述：WQL型立式离心泵是上海卧泉泵业科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在离心泵的基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

符合优越新国家机械部JB/T53058-93的标准要求。

产品按国际IS02858标准设计制造。

93年通过国家机械工业部管道泵产品统检合格。

供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。

(WQL型泵又称管道泵、离心泵、管道离心泵、单级离心泵、立式离心泵、增压泵、热水泵、循环泵等)。

■WQL型立式单级离心泵型号意义：■WQL离心泵使用条件：1、WQL立式离心泵吸入压力≤1． 0MPa，或泵系统优越高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。

泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

■WQL型单级单吸离心泵主要用途：1. WQL立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

3. GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。
