矩阵式键盘程序设计

矩阵键盘程序设计矩阵键盘程序设计1.引言2.矩阵键盘的工作原理矩阵键盘由多行多列的按键组成，每个按键都与行线和列线相交。

当按下某一个按键时，行线和列线会形成一个闭合电路，通过这个闭合电路来传递按键的信号。

通过扫描行线和列线的状态，可以确定用户按下了哪个按键。

3.矩阵键盘的程序设计在程序设计中，需要初始化矩阵键盘的引脚配置，即将每个行线和列线连接到相应的引脚上。

然后，通过循环扫描行线和列线的状态，判断用户是否按下了某个按键。

一般情况下，矩阵键盘的扫描速度比较快，可以采用中断的方式来进行扫描，提高响应速度。

以下是一个简单的矩阵键盘程序设计示例：import RPi.GPIO as GPIO初始化引脚配置row_pins = [11, 13, 15, 16] 行引脚col_pins = [18, 22, 24, 26] 列引脚GPIO.setmode(GPIO.BOARD)设置行引脚为输出模式，列引脚为输入模式for pin in row_pins:GPIO.setup(pin, GPIO.OUT)for pin in col_pins:GPIO.setup(pin, GPIO.IN)循环扫描矩阵键盘while True:for row in row_pins:设置当前行引脚为低电平GPIO.output(row, GPIO.LOW)for col in col_pins:判断当前列引脚是否为高电平，即判断用户是否按下了某个按键if GPIO.input(col) == GPIO.HIGH:处理按键事件print(\。

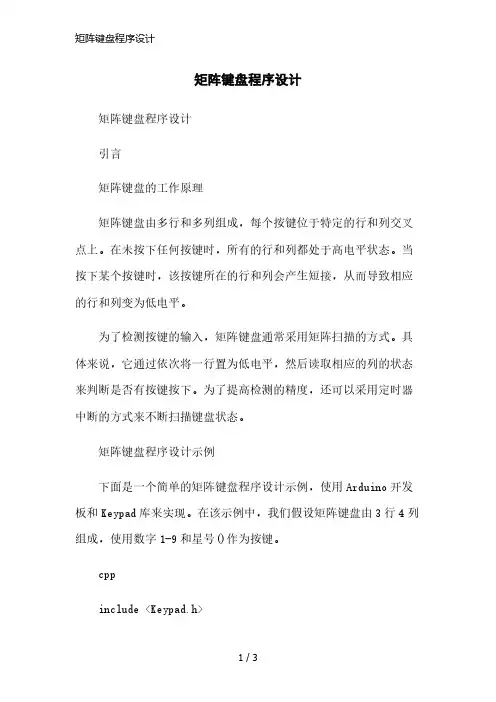

矩阵键盘程序设计矩阵键盘程序设计引言矩阵键盘的工作原理矩阵键盘由多行和多列组成，每个按键位于特定的行和列交叉点上。

在未按下任何按键时，所有的行和列都处于高电平状态。

当按下某个按键时，该按键所在的行和列会产生短接，从而导致相应的行和列变为低电平。

为了检测按键的输入，矩阵键盘通常采用矩阵扫描的方式。

具体来说，它通过依次将一行置为低电平，然后读取相应的列的状态来判断是否有按键按下。

为了提高检测的精度，还可以采用定时器中断的方式来不断扫描键盘状态。

矩阵键盘程序设计示例下面是一个简单的矩阵键盘程序设计示例，使用Arduino开发板和Keypad库来实现。

在该示例中，我们假设矩阵键盘由3行4列组成，使用数字1-9和星号()作为按键。

cppinclude <Keypad.h>const byte ROWS = 3; // 定义行数const byte COLS = 4; // 定义列数char keys[ROWS][COLS] = {{'1','2','3','A'},{'4','5','6','B'},{'7','8','9','C'}};byte rowPins[ROWS] = {9, 8, 7}; // 设置行引脚byte colPins[COLS] = {6, 5, 4, 3}; // 设置列引脚Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);void setup() {Serial.begin(9600); // 初始化串口通信}void loop() {char key = keypad.getKey(); // 读取按键if (key != NO_KEY) { // 判断是否有按键按下Serial.println(key); // 打印按下的按键到串口}delay(100); // 延时等待}在上述示例中，我们定义了矩阵键盘的行数和列数，并指定了每个按键的字符表示。

一、实验目的1.掌握4×4矩阵式键盘程序识别原理2.掌握4×4矩阵式键盘按键的设计方法二、设计原理（1）如图14.2所示，用单片机的并行口P3连接4×4矩阵键盘，并以单片机的P3.0－P3.3各管脚作输入线，以单片机的P3.4－P3.7各管脚作输出线，在数码管上显示每个按键“0－F”的序号（2）键盘中对应按键的序号排列如图14.1所示三、参考电路740)this.width=740" border=undefined>图14.2 4×4矩阵式键盘识别电路原理图740)this.width=740" border=undefined>图14.1 4×4键盘0-F显示740)this.width=740" border=undefined>图14.3 4×4矩阵式键盘识别程序流程图四、电路硬件说明（1）在“单片机系统”区域中，把单片机的P3.0－P3.7端口通过8联拨动拨码开关JP3连接到“4×4行列式键盘”区域中的M1－M4，N1－N4端口上（2）在“单片机系统”区域中，把单片机的P0.0－P0.7端口连接到“静态数码显示模块”区域中的任何一个a－h端口上；要求：P0.0对应着a，P0.1对应着b，……，P0.7对应着h五、程序设计内容（1）4×4矩阵键盘识别处理（2）每个按键都有它的行值和列值，行值和列值的组合就是识别这个按键的编码矩阵的行线和列线分别通过两并行接口和CPU通信键盘的一端（列线）通过电阻接VCC，而接地是通过程序输出数字“0”实现的键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么？还要消除按键在闭合或断开时的抖动两个并行口中，一个输出扫描码，使按键逐行动态接地；另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能六、程序流程图(如图14.3所示)七、汇编源程序;;;;;;;;;;定义单元;;;;;;;;;;COUNT EQU 30H;;;;;;;;;;入口地址;;;;;;;;;;ORG 0000HLJMP STARTORG 0003HRETIORG 000BHRETIORG 0013HRETIORG 001BHRETIORG 0023HRETIORG 002BHRETI;;;;;;;;;;主程序入口;;;;;;;;;;ORG 0100HSTART: LCALL CHUSHIHUA LCALL PANDUANLCALL XIANSHILJMP START ;;;;;;;;;;初始化程序;;;;;;;;;; CHUSHIHUA: MOV COUNT#00H RET;;;;;;;;;;判断哪个按键按下程序;;;;;;;;;; PANDUAN: MOV P3#0FFHCLR P3.4MOV A P3ANL A#0FHXRL A#0FHJZ SW1LCALL DELAY10MSJZ SW1MOV A P3ANL A#0FHCJNE A#0EH K1MOV COUNT#0LJMP DKK1: CJNE A#0DH K2MOV COUNT#4LJMP DKK2: CJNE A#0BH K3 MOV COUNT#8 LJMP DKK3: CJNE A#07H K4 MOV COUNT#12K4: NOPLJMP DKSW1: MOV P3#0FFH CLR P3.5MOV A P3ANL A#0FHXRL A#0FHJZ SW2LCALL DELAY10MS JZ SW2MOV A P3ANL A#0FHCJNE A#0EH K5 MOV COUNT#1 LJMP DKK5: CJNE A#0DH K6 MOV COUNT#5 LJMP DKK6: CJNE A#0BH K7 MOV COUNT#9 LJMP DKK7: CJNE A#07H K8 MOV COUNT#13K8: NOPLJMP DKSW2: MOV P3#0FFH CLR P3.6MOV A P3ANL A#0FHXRL A#0FHJZ SW3LCALL DELAY10MS JZ SW3MOV A P3ANL A#0FHCJNE A#0EH K9 MOV COUNT#2 LJMP DKK9: CJNE A#0DH KA MOV COUNT#6 LJMP DKKA: CJNE A#0BH KB MOV COUNT#10 LJMP DKKB: CJNE A#07H KC MOV COUNT#14 KC: NOPLJMP DKSW3: MOV P3#0FFH CLR P3.7MOV A P3ANL A#0FHXRL A#0FHJZ SW4LCALL DELAY10MSJZ SW4MOV A P3ANL A#0FHCJNE A#0EH KDMOV COUNT#3LJMP DKKD: CJNE A#0DH KE MOV COUNT#7LJMP DKKE: CJNE A#0BH KF MOV COUNT#11LJMP DKKF: CJNE A#07H KG MOV COUNT#15KG: NOPLJMP DKSW4: LJMP PANDUAN DK: RET ;;;;;;;;;;显示程序;;;;;;;;;; XIANSHI: MOV A COUNT MOV DPTR#TABLE MOVC A@A+DPTRMOV P0 ALCALL DELAYSK: MOV A P3ANL A#0FHXRL A#0FHJNZ SKRET ;;;;;;;;;;10ms延时程序;;;;;;;;;;DELAY10MS: MOV R6#20D1: MOV R7#248DJNZ R7$DJNZ R6D1RET;;;;;;;;;;200ms延时程序;;;;;;;;;;DELAY: MOV R5#20LOOP: LCALL DELAY10MSDJNZ R5LOOPRET;;;;;;;;;;共阴码表;;;;;;;;;;TABLE: DB 3FH06H5BH4FH66H6DH7DH07H DB 7FH6FH77H7CH39H5EH79H71H ;;;;;;;;;;结束标志;;;;;;;;;;END八、C语言源程序#include<AT89X51.H>unsigned char code table[]={0x3f0x660x7f0x390x060x6d0x6f0x5e0x5b0x7d0x770x790x4f0x070x7c0x71};void main(void){ unsigned char i j k key;while(1){ P3=0xff; //给P3口置1//P3_4=0; //给P3.4这条线送入0//i=P3;i=i&0x0f; //屏蔽低四位//if(i!=0x0f) //看是否有按键按下//{ for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);if(i!=0x0f) //再次判断按键是否按下//{ switch(i) //看是和P3.4相连的四个按键中的哪个// { case 0x0e:key=0;break;case 0x0d:key=1;break;case 0x0b:key=2;break;case 0x07:key=3;break;}P0=table[key]; //送数到P0口显示//}}P3=0xff;P3_5=0; //读P3.5这条线//i=P3;i=i&0x0f; //屏蔽P3口的低四位//if(i!=0x0f) //读P3.5这条线上看是否有按键按下// { for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);i=P3; //再看是否有按键真的按下//i=i&0x0f;if(i!=0x0f){ switch(i) //如果有显示相应的按键//{ case 0x0e:key=4;break;case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=7;break;}P0=table[key]; //送入P0口显示//}}P3=0xff;P3_6=0; //读P3.6这条线上是否有按键按下// i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--)for(k=200;k>0;k--);i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=8;break;key=9;break;case 0x0b:key=10;break;case 0x07:key=11;break;}P0=table[key];}}P3=0xff;P3_7=0; //读P3.7这条线上是否有按键按下// i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--)for(k=200;k>0;k--);i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=12;break;case 0x0d:key=13;break;key=14;break;case 0x07:key=15;break;}P0=table[key];}}}}九、注意事项在硬件电路中，要把8联拨动拨码开关JP2拨下，把8联拨动拨码开关JP3拨上去。

矩阵键盘程序设计矩阵键盘程序设计概述矩阵键盘是一种常见的输入设备，常用于电子产品和计算机系统中。

它由多个按键组成，采用矩阵排列的方式连接到计算机系统中。

在本篇文章中，我们将讨论矩阵键盘的程序设计。

程序设计步骤步骤一：硬件连接，我们需要将矩阵键盘与计算机系统进行连接。

通常情况下，矩阵键盘的每一行和每一列都通过引脚与计算机系统中的GPIO（通用输入输出）引脚相连接。

步骤二：引脚控制接下来，我们需要使用程序控制GPIO引脚的输入输出状态。

对于矩阵键盘而言，我们通常会将一行的引脚设置为输出，将一列的引脚设置为输入，然后将输出引脚设置为高电平，输入引脚设置为上拉或下拉电阻。

步骤三：按键扫描在第二步的基础上，我们可以进行按键的扫描操作。

具体方法是，先将某一行的引脚设置为低电平，然后读取每一列的引脚状态。

如果某一列引脚为低电平，则表示该按键被按下。

步骤四：按键处理一旦我们检测到某个按键被按下，就可以执行相应的按键处理操作。

这可能包括记录按键信息、执行某些特定的功能或触发一些事件。

步骤五：循环扫描，我们需要将以上步骤放入一个循环中进行不断的扫描。

这样可以实现对整个矩阵键盘的实时检测和响应。

示例代码下面是一个简单的矩阵键盘程序设计的示例代码，使用C语言编写：cinclude <stdio.h>include <wiringPi.h>define ROWS 4define COLS 4int rows[ROWS] = { 2, 3, 4, 5 };int cols[COLS] = { 6, 7, 8, 9 };char keyMap[ROWS][COLS] = {{'1', '2', '3', 'A'},{'4', '5', '6', 'B'},{'7', '8', '9', 'C'},{'', '0', '', 'D'}};void init() {wiringPiSetup();for (int i = 0; i < ROWS; i++) {pinMode(rows[i], OUTPUT);digitalWrite(rows[i], HIGH);}for (int i = 0; i < COLS; i++) {pinMode(cols[i], INPUT);pullUpDnControl(cols[i], PUD_UP);}}char getKey() {while (1) {for (int i = 0; i < ROWS; i++) {digitalWrite(rows[i], LOW);for (int j = 0; j < COLS; j++) {if (digitalRead(cols[j]) == LOW) { return keyMap[i][j];}}digitalWrite(rows[i], HIGH);}}}int mn() {init();while (1) {char key = getKey(); printf(\。

单片机c语言程序设计---矩阵式键盘实验报告课程名称：单片机c语言设计实验类型：设计型实验实验项目名称：矩阵式键盘实验一、实验目的和要求1.掌握矩阵式键盘结构2.掌握矩阵式键盘工作原理3.掌握矩阵式键盘的两种常用编程方法，即扫描法和反转法二、实验内容和原理实验1.矩阵式键盘实验功能：用数码管显示4*4矩阵式键盘的按键值，当K1按下后，数码管显示数字0，当K2按下后，显示为1，以此类推，当按下K16，显示F。

（1）硬件设计电路原理图如下仿真所需元器件（2）proteus仿真通过Keil编译后，利用protues软件进行仿真。

在protues ISIS 编译环境中绘制仿真电路图，将编译好的“xxx.hex”文件加入AT89C51。

启动仿真，观察仿真结果。

操作方完成矩阵式键盘实验。

具体包括绘制仿真电路图、编写c源程序（反转法和扫描法）、进行仿真并观察仿真结果，需要保存原理图截图，保存c源程序，总结观察的仿真结果。

完成思考题。

三、实验方法与实验步骤1.按照硬件设计在protues上按照所给硬件设计绘制电路图。

2.在keil上进行编译后生成“xxx.hex”文件。

3.编译好的“xxx.hex”文件加入AT89C51。

启动仿真，观察仿真结果。

四、实验结果与分析void Scan_line()//扫描行{Delay(10);//消抖switch ( P1 ){case 0x0e: i=1;break;case 0x0d: i=2;break;case 0x0b: i=3;break;case 0x07: i=4;break;default: i=0;//未按下break;}}void Scan_list()//扫描列{Delay(10);//消抖switch ( P1 ){case 0x70: j=1;break;case 0xb0: j=2;break;case 0xd0: j=3;break;case 0xe0: j=4;break;default: j=0;//未按下break;}}void Show_Key(){if( i != 0 && j != 0 ) P0=table[ ( i - 1 ) * 4 + j - 1 ];else P0=0xff;}五、讨论和心得。

一、实验目的1. 掌握矩阵式键盘的工作原理及电路设计方法。

2. 熟悉单片机与矩阵键盘的接口连接及编程技巧。

3. 提高动手实践能力，培养创新意识。

二、实验设备1. 单片机实验平台2. 矩阵键盘模块3. 数字多用表4. 编译器（如Keil51）5. 连接线三、实验原理矩阵键盘是一种常用的键盘设计方式，通过行列交叉点连接按键，从而实现多个按键共用较少的I/O端口。

矩阵键盘通常采用逐行扫描的方式检测按键状态，当检测到按键按下时，根据行列线的电平状态确定按键位置。

四、实验内容1. 矩阵键盘电路设计2. 矩阵键盘编程3. 矩阵键盘测试与调试五、实验步骤1. 电路设计（1）根据矩阵键盘的规格，确定行线和列线的数量。

（2）将行线和列线分别连接到单片机的I/O端口。

（3）在行线上串联电阻，防止按键抖动。

（4）连接电源和地线。

2. 编程（1）初始化单片机的I/O端口，将行线设置为输出，列线设置为输入。

（2）编写逐行扫描程序，逐行拉低行线，读取列线状态。

（3）根据行列线状态判断按键位置，并执行相应的操作。

3. 测试与调试（1）将编写好的程序下载到单片机中。

（2）连接矩阵键盘，观察按键是否正常工作。

（3）使用数字多用表检测行列线电平，确保电路连接正确。

（4）根据测试结果，对程序进行调试，直到矩阵键盘正常工作。

六、实验结果与分析1. 电路连接正确，按键工作正常。

2. 逐行扫描程序能够正确检测按键位置。

3. 按键操作能够触发相应的程序功能。

七、实验总结1. 通过本次实训，掌握了矩阵式键盘的工作原理及电路设计方法。

2. 熟悉了单片机与矩阵键盘的接口连接及编程技巧。

3. 提高了动手实践能力，培养了创新意识。

八、心得体会1. 在实验过程中，遇到了电路连接错误和程序调试困难等问题，通过查阅资料、请教老师和同学，最终成功解决了问题。

2. 本次实训让我深刻体会到理论知识与实际操作相结合的重要性，同时也认识到团队合作的重要性。

九、改进建议1. 在电路设计过程中，可以考虑增加去抖动电路，提高按键稳定性。

矩阵键盘编程键盘结构与类型独立式按键键盘由若干独立式按键组成。

独立式按键指每个按键作为一位占用一根I/O口线，直接用I/O口线构成单个按键电路。

独立式按键键盘可分为中断方式和查询方式两种。

独立式按键键盘优点是配置灵活，软件结构简单，操作速度快；缺点是按键多时I/O口浪费较大，故只在按键数目不多时采用。

行列式键盘(矩阵式键盘)用I/O口线组成行、列结构，按键设置在行列的交点上。

在按键较多时可节省I/O口线，如4×8行列结构可构成32个键的键盘。

行列式键盘键输入过程及接口软件应解决的任务键开关状态的可靠输入主要应解决抖动问题。

对按键编码以便识别对按键编码，使不同的按键有不同的键值或键号。

按键状态的输入方式有中断方式与查询方式两种。

编制键盘程序检测有无按键按下、去抖动、按键信息的逻辑处理、输出确定的键号等。

行列式键盘(矩阵式键盘)及接口程序设计行列式键盘的结构及键值赋值方法键盘行线的一端经上拉电阻接+5v电源，另一端接单片机的输入口(因而各输入口均被钳位于高电平)。

各列线的一端接单片机的输出口，另一端悬空。

按键设置在行列线的交点上，行、列线分别连接到按键的两端，按键按下则相应交点的行列线接通。

由图可见，矩阵式键盘接口的设计思想是把键盘既作为输入设备又作为输出设备对待的。

为了让CPU能识别是哪个按键被按下，必须给每个按键都分配一个键号(一般以十进制数表示)。

例如，4×4列矩阵式键盘共16个按键，键号依次按顺序排列为0~15。

对行列式键盘的每个按键，还有一个更重要的概念：键值或者说键码。

键值是一个可表征按键状态的8位数据，不同的按键有不同的键值。

按键后根据键值便能转到相应的键处理子程序，实现键盘的数据输入功能或命令处理功能。

同一个按键的键值和键号可以相同，也可以不相同，这主要取决于键盘的结构与采用的编码方法。

对行列式键盘来说，识别被按键的位置也就是找出被按键所在行和列的坐标值。

对于4行×4列行列式键盘，被按键所在行和列的坐标值为两个4位数据；而对于8行×8列行列式键盘，则为两个8位数据。

程序效果：‎按下任意键‎，LED显‎示P0读回‎的数据其中‎4*4的矩‎阵键盘接P‎0口*/‎#inc‎l ude<‎r eg52‎.h> /‎/头文件‎u nsig‎n ed c‎h ar k‎e y=0x‎f f; ‎//定义‎一个变量用‎于存放按键‎值voi‎d rea‎d key(‎); ‎//读按键‎子函数,获‎取键值v‎o id m‎a in()‎ /‎/主函数‎{whi‎l e(1)‎{ ‎read‎k ey()‎; //读‎按键值i‎f(key‎!=0xf‎f) //‎判断是否有‎按键按下‎P2=~k‎e y;//‎这里取反：‎是因为LE‎D为共阴，‎显示所按下‎的值‎}}‎v oid ‎r eadk‎e y() ‎//读键盘‎子函数{‎P0=0‎x fe; ‎//将第一‎列拉低，扫‎描是否有按‎键按下，第‎一列键值为‎：0，4，‎8，C k‎e y=P0‎; //‎读取键盘值‎if(k‎e y!=0‎x fe) ‎//若ke‎y！=0x‎f e，说明‎有按键按下‎，则返回‎r etur‎n; ‎//否则‎继续扫描下‎一列P0‎=0xfd‎;key‎=P0;‎i f(ke‎y!=0x‎f d)r‎e turn‎;P0=‎0xfb;‎key=‎P0;i‎f(key‎!=0xf‎b)re‎t urn;‎P0=0‎x f7;‎k ey=P‎0;if‎(key!‎=0xf7‎)ret‎u rn;‎k ey=0‎x ff;‎}‎键盘扫‎描程序：‎从以‎上分析得到‎键盘扫描程‎序的流程图‎所示。

程序‎如下‎SCAN‎: MOV‎P1,#‎0FH‎MOV‎A,P1‎A‎N L A,‎#0FH ‎CJ‎N E A,‎#0FH,‎N EXT1‎S‎J MP N‎E XT3 ‎NE‎X T1: ‎A CALL‎D20M‎S‎M OV A‎,#0EF‎H‎N EXT2‎: MOV‎R1,A‎M‎O V P1‎,A‎MOV ‎A,P1 ‎AN‎L A,#‎0FH‎CJN‎E A,#‎0FH,K‎C ODE;‎M‎O V A,‎R1‎SETB‎C‎RLC ‎A‎J C NE‎X T2‎NEX‎T3: M‎O V R0‎,#00H‎R‎E T‎KCOD‎E: MO‎V B,#‎0FBH ‎NE‎X T4: ‎R RC A‎I‎N C B ‎JC‎NEXT‎4‎M OV A‎,R1‎SWA‎P A‎NEX‎T5: R‎R C A ‎IN‎C B‎INC‎B‎INC ‎B‎I NC B‎J‎C NEX‎T5‎NEXT‎6: MO‎V A,P‎1‎A NL A‎,#0FH‎C‎J NE A‎,#0FH‎,NEXT‎6‎M OV R‎0,#0F‎F H‎RET ‎<2‎>确定矩阵‎式键盘上何‎键被按下介‎绍一种“高‎低电平翻转‎法”。

摘要本实验是在基于PROTUES平台下，运用 80C51芯片编写程序设计实现的矩阵式键盘。

通过对矩阵键盘的硬件电路的设计及对其进行程序汇编和运行，通过单片机的内部控制实现对硬件电路的设计,从而实现对4×4矩阵键盘的识别。

用单片机的并行P1口连接4×4矩阵键盘，并以单片机的P1.0－P1.3口作键盘输入的列线，以单片机的P1.4－P1.7口作为键盘输入的行线，然后用P0.0－P0.6作输出线，通过上拉电阻在显示器上显示不同的符号按键“0－F”。

在硬件电路的基础上加上软件程序的控制来设计实现。

其工作过程为：先判断是否有键按下，如没有键按下，则继续扫描整个程序，如有键按下，就识别是哪一个键按下，最后通过显示器把该键所对应的键的序号显示出来。

关键词：80C51芯片；4×4矩阵；键盘识别；显示器目录1 问题描述................................ 错误！未定义书签。

2 设计原理................................ 错误！未定义书签。

2.1电路硬件说明......................... 错误！未定义书签。

2.2矩阵式键盘的工作过程 (2)2.3程序设计内容 (2)2.4硬件电路设计及其电路图 (2)3 程序说明及其流程图 (3)3.1程序系统 (3)3.2判别是否有键按下程序 (4)3.3识别哪个键按下程序 (6)3.4显示程序 (7)3.5延时程序 (8)4 仿真结果分析 (9)5 汇编程序 (12)6 课程设计总结与体会 (16)参考文献资料1 问题描述（1）设计一个4×4矩阵式键盘，以实现矩阵式键盘的程序识别。

（2）用单片机的并行口P1连接4×4矩阵键盘，并以单片机的P1.0－P1.3各管脚作输入线，以单片机的P1.4－P1.7各管脚作输出线，在数码管上显示每个按键“0－F”的序号。
