51单片机4*4矩阵键盘源程序;P3口接键盘;P0口接数码管段码端控位，再将任一数码管的位码接地AD EQU 30H org 0000hLJMP MAINORG 0030HMAIN: mov p3,#0Fh ;p0-3输出1，作为输入位mov a ,p3ANL A,#0FHCJNE A,#0FH,DELAYSJMP MAINDELAY: ACALL DELAY1 ; 延时去键抖mov a ,p3ANL A,#0FHCJNE A,#0FH,HA VESJMP MAINHA VE:MOV A,#0EFH ;行扫描码NEXT:MOV B,AMOV P3,AMOV A,p3ANL A,#0FH ;检测列CJNE A,#0FH,YESMOV A,BRL ACJNE A,#0FEH,NEXTYES: orl a,#0f0h ;高四位置1CPL Amov r2,#00hMOV R2,A ;存列码MOV A,B ;取行码,CPL AORL A,R2 ;列码+行码=键植MOV P2,A ; 用P2口接发光二极管查看结果MOV AD,#00H ACALL DISPKEYVJMP MAINDISPKEYV:KEY0:CJNE A,#11H,KEY1AJMP WORD0KEY1:CJNE A,#12H,KEY2AJMP WORD1KEY2:CJNE A,#14H,KEY3AJMP WORD2KEY3:CJNE A,#18H,KEY4AJMP WORD3KEY4:CJNE A,#21H,KEY5AJMP WORD4KEY5:CJNE A,#22H,KEY6AJMP WORD5KEY6:CJNE A,#24H,KEY7AJMP WORD6KEY7:CJNE A,#28H,KEY8AJMP WORD7KEY8:CJNE A,#41H,KEY9AJMP WORD8KEY9:CJNE A,#42H,KEY10 AJMP WORD9KEY10:CJNE A,#44H,KEY11 AJMP WORD10KEY11:CJNE A,#48H,KEY12 AJMP WORD11KEY12:CJNE A,#81H,KEY13 AJMP WORD12KEY13:CJNE A,#82H,KEY14 AJMP WORD13KEY14:CJNE A,#84H,KEY15 AJMP WORD14KEY15:CJNE A,#88H,PASSAJMP WORD15 WORD0:MOV AD,#00ACALL DISPAjmp PASSWORD1:MOV AD,#01ACALL DISPAjmp PASSWORD2:MOV AD,#02ACALL DISPAjmp PASSWORD3:MOV AD,#03ACALL DISPAjmp PASSWORD4:MOV AD,#04ACALL DISPAjmp PASSWORD5:MOV AD,#05 ACALL DISPAjmp PASSWORD6:MOV AD,#06 ACALL DISPAjmp PASSWORD7:MOV AD,#07ACALL DISPAjmp PASSWORD8:MOV AD,#08 ACALL DISPAjmp PASSWORD9:MOV AD,#9ACALL DISPAjmp PASSWORD10:MOV AD,#10 ACALL DISPAjmp PASSWORD11:MOV AD,#11 ACALL DISPAjmp PASSWORD12:MOV AD,#12 ACALL DISPAjmp PASS WORD13:MOV AD,#13 ACALL DISPAjmp PASSWORD14:MOV AD,#14 ACALL DISPAjmp PASSWORD15:MOV AD,#15ACALL DISPPASS: retDISP: MOV A,ADMOV DPTR,#numtabMOVC A,@A+DPTRMOV P0,ARETnumtab: DB 0c0H,0f9H,0a4H,0b0H,99H,92H,82H,0f8H,80H,90H,88H,83H,0C6H,0A1H,86H,8EHDELAY1:MOV R5,#10D1: MOV R6,#250DJNZ R7, $DJNZ R5,D1RETEND。
单片机之矩阵键盘下面是一个stc89c52单片机下的矩阵键盘程序，P0口接键盘，显示在P2口.#include;#define uchar unsigned char#define uint unsigned intsbit key1=P3^2;sbit key2=P3^3;uchar codetab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x 7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00}; //定义八个灯的工作状态。
uchar codewep[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07}; void yanshi(uint t){while(--t);}void main(){uchar han,lei,key;while(1){P0=0xf0; //初始化为开关状态。
11110000han=P0; //han变量读取P0口的值。
第一次扫描键盘。
han=han&0xf0; //对han变量与0xf0与.//如果结果等于P0口初值(0xf0)说明没有键被按下. //如果结果不等于P0(0xf0)口初值,说明有键按下. if(han!=0xf0)yanshi(125*5); //延时消抖.if(han!=0xf0) //语句执行到这里说明真的有键按下.{ //例如按下S1键.则P0=1110 0000lei=P0&0xf0; //lei读取P0口的值.lei=lei|0x0f; //lei=11101111P0=lei; //P0=11101111han=P0; //han=11101110 第二次扫描键盘，//因为这里按键S1还是闭合的状态。
han=han&0x0f; //han=00001110lei=lei&0xf0; //lei=11100000key=han+lei;}switch(key){case 0xee: P2=tab[0]; break; case 0xde: P2=tab[1]; break; case 0xbe: P2=tab[2]; break; case 0x7e: P2=tab[3]; break; case 0xed: P2=tab[4]; break; case 0xdd: P2=tab[5]; break; case 0xbd: P2=tab[6]; break; case 0x7d: P2=tab[7]; break; case 0xeb: P2=tab[8]; break; case 0xdb: P2=tab[9]; break; case 0xbb: P2=tab[10]; break; case 0x7b: P2=tab[11]; break; case 0xe7: P2=tab[12]; break; case 0xd7: P2=tab[13]; break; case 0xb7: P2=tab[14]; break; case 0x77: P2=tab[15]; break; }}}。
51单片机矩阵键盘设计
一、引言
AT89C51单片机矩阵键盘设计是嵌入式系统中一个重要的技术，它的
作用是以矩阵形式把外部按键与MCU相连，使得系统可以对外部的按键进
行检测和响应。
矩阵键盘设计在可编程嵌入式系统的设计中占有重要的地位，如智能交通系统、智能家居系统、航空电子系统等。
本文主要介绍了矩阵键盘设计中硬件电路的设计，包括按键、拉电阻、和矩阵编码等，同时给出系统的控制算法，使得系统可以实现有效的按键
检测和响应。
二、矩阵键盘概述
矩阵键盘是将多个按键排布成列行形式进行连接，一般来说，矩阵键
盘是由按键、拉电阻、矩阵编码器和控制器组成，按键是系统中重要的部件，其作用是将外部输入信号传递给控制器。
拉电阻起到的作用是防止按
键耦合，一般可以使用4.7KΩ拉电阻来防止按键耦合。
矩阵编码器用来
识别按键的状态，通常通过硬件把按键信号编码为数字信号，输入到处理
器或控制器。
控制器用来实现按键信号的检测，通过定义硬件定时器和软
件定时器，实现按键检测和处理。
1、硬件电路设计
应用AT89C51单片机矩阵键盘。
![[单片机矩阵键盘实验实验报告范文]矩阵键盘实验心得](https://img.taocdn.com/s1/m/f25e771e4531b90d6c85ec3a87c24028915f8505.png)
[单片机矩阵键盘实验实验报告范文]矩阵键盘实验心得实验五矩阵键盘实验一、实验内容1、编写程序，做到在键盘上每按一个数字键(0－F)用发光二极管将该代码显示出来。
按其它键退出。
2、加法设计计算器，实验板上有12个按键，编写程序，实现一位整数加法运算功能。
可定义“A”键为“+”键，“B”键为“=”键。
二、实验目的学习独立式按键的查询识别方法。
2、非编码矩阵键盘的行反转法识别方法。
三、实验说明1、MCS51系列单片机的P0～P3口作为输入端口使用时必须先向端口写入“1”。
2、用查询方式检测按键时，要加入延时(通常采用软件延时10～20mS)以消除抖动。
3、识别键的闭合，通常采用行扫描法和行反转法。
行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。
行反转法识别闭合键时，要将行线接一并行口，先让它工作在输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口在各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。
然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上输入值，那么，在闭合键所在行线上的值必定为0。
这样，当一个键被接下时，必定可以读得一对唯一的行线值和列线值。
由于51单片机的并口能够动态地改变输入输出方式，因此，矩阵键盘采用行反转法识别最为简便。
行反转法识别按键的过程是：首先，将4个行线作为输出，将其全部置0，4个列线作为输入，将其全部置1，也就是向P1口写入0某F0；假如此时没有人按键，从P1口读出的值应仍为0某F0；假如此时1、4、7、0四个键中有一个键被按下，则P1.6被拉低，从P1口读出的值为0某B0；为了确定是这四个键中哪一个被按下，可将刚才从P1口读出的数的低四位置1后再写入P1口，即将0某BF写入P1口，使P1.6为低，其余均为高，若此时被按下的键是“4”，则P1.1被拉低，从P1口读出的值为0某BE；这样，当只有一个键被按下时，每一个键只有唯一的反转码，事先为12个键的反转码建一个表，通过查表就可知道是哪个键被按下了。
单片机矩阵键盘编码是一种常用的输入设备接口技术，它通过将按键矩阵与单片机相连，实现对按键的识别和操作。
在单片机矩阵键盘编码中，常用的编码方式有行列式编码和扫描式编码等。
本文将介绍一种基于行列式编码的单片机矩阵键盘编码方法，以实现按键的识别和操作。
一、按键矩阵电路设计首先，我们需要设计一个按键矩阵电路，该电路由多个按键组成，并使用行线和列线进行连接。
常见的按键矩阵电路有4x4、5x5等不同规格，其中每个按键都通过行线和列线连接到单片机上。
二、行列式编码原理行列式编码是一种基于矩阵的按键编码方式，它通过将按键矩阵中的行线和列线进行编码，实现对按键的识别和操作。
具体来说，我们将按键矩阵中的行线和列线分别连接到单片机的I/O口上，并使用单片机的软件对I/O口的状态进行检测，从而识别出按键的位置和状态。
在行列式编码中，我们通常将行线划分为上、下两行，并将列线划分为左、右两列。
这样，当一个按键被按下时，其所在的行线和列线将同时发生变化。
通过检测行线和列线的状态变化，我们可以确定按键的位置和状态。
三、编码实现方法在实现单片机矩阵键盘编码时，我们需要编写相应的软件程序，对行线和列线的状态进行检测和判断。
通常，我们使用单片机的中断系统来实现按键的实时检测和响应。
具体来说，我们可以在单片机的I/O口上设置相应的中断请求，并在中断服务程序中对行线和列线的状态进行检测和判断。
当一个按键被按下时，其所在的行线和列线将同时发生变化。
我们可以通过比较当前状态和上一次状态的不同来确定按键的位置和状态。
如果某一行或某一列的状态发生变化，则说明有按键被按下。
我们可以通过判断该行或该列的状态变化来确定是哪个按键被按下。
四、总结单片机矩阵键盘编码是一种常用的输入设备接口技术，通过将按键矩阵与单片机相连，实现对按键的识别和操作。
在单片机矩阵键盘编码中，常用的编码方式有行列式编码和扫描式编码等。
本文介绍了一种基于行列式编码的单片机矩阵键盘编码方法，通过将按键矩阵中的行线和列线进行编码，实现对按键的识别和操作。
51单片机矩阵键盘的编程C51 单片机上的外设键盘键是使用的矩阵方式扩展的，但是硬件仿真时必须把蜂民器的开关打开触使行扫描的74HC53 的E 端接地为输出型，否则测死了也没反应，我还以为是我的程序有问题呢，后来才找到的。
其原理74HC138 译码器在输出端Y1 与WR（P3）都处于低电平通过或非门，转化成行扫描的74HC53 的片选端打开写入数据，在输出端的高4 位通过移位方式输出到外设键盘中。
然后给WR 一个高电平来给74HC53 一个低电平使得输入无效进行锁存操作。
然后通过RD（P3）与Y2 共同输出低电平通过或非门加上个非门把低电平送到列扫描的74HC53 的片选端E 上，在读取数据前必须先将要获取的高4 位进行置1，然后读取高4 位数据，通过RD 送出高电平进行锁住输出，防止74HC53 同时输入输出导致芯片烧毁。
然后根据获得的unsigned char 进行移位比对操作来获得是哪一列，然后在通过运算得到第几个按键被按下。
这是最简单的矩阵方式扩展键盘的代码流程，上述是我理解的流程，测试已没问题。
#includereg52.h#includeabsacc.hvoid my_delay10nms(unsigned int n){unsigned i,j;while(n --){for(i = 128;i 0;i --)for(j = 10;j 0;j --);}}sbit LED_BIT = P1;vo i dmain(void){unsigned char Key_h;unsigned char Key_Val;unsigned char Key_r;unsigned char Last_key;unsigned char Key_Temp;while(1){Key_Val=0;for(Key_h=4;Key_h8;Key_h++){P2=0x88;P0=(1Key_h);P3=~(16);P3|=(16);P2=0x90;P3=~(17); //读P0|=0xf0;Key_Temp=P00xf0; // P3|=(17); // 防止芯片烧坏if(Key_Temp) {for(Key_r=4;Key_r8;Key_r++){if(Key_Temp(1Key_r)){Key_Val=(Key_h-。

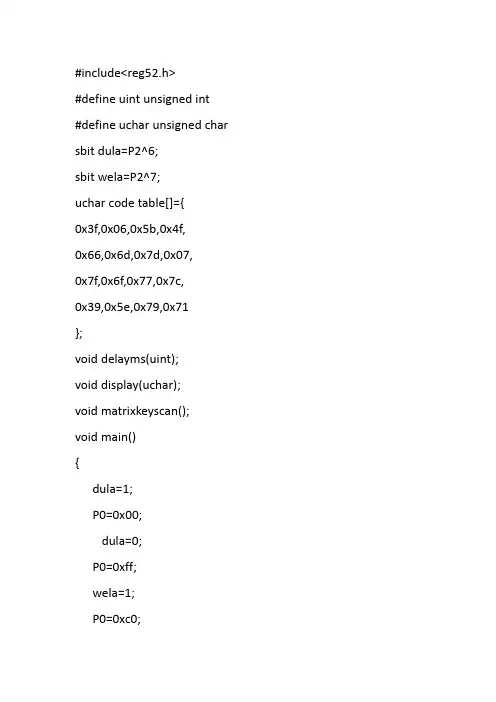

#include<reg52.h>#define uint unsigned int#define uchar unsigned char sbit dula=P2^6;sbit wela=P2^7;uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};void delayms(uint);void display(uchar);void matrixkeyscan();void main(){dula=1;P0=0x00;dula=0;P0=0xff;wela=1;P0=0xc0;while(1){matrixkeyscan();}}void delayms(uint xms) {uint i,j;for(i=xms;i>0;i--)for(j=110;j>0;j--); }void display(uchar num) {dula=1;P0=table[num];dula=0;}void matrixkeyscan() {uchar temp,key;temp=P3;temp=temp&0x0f;if(temp!=0x0f){delayms(10);temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;switch(temp){case 0xee:key=0;break;case 0xed:key=1;break;case 0xeb:key=2;break;case 0xe7:key=3;break;}while(temp!=0x0f){temp=P3;temp=temp&0x0f;}display(key);}}P3=0xdf;temp=P3;temp=temp&0x0f;if(temp!=0x0f){delayms(10);temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;switch(temp){case 0xde:key=4;break;case 0xdd:key=5;break;case 0xdb:key=6;break;case 0xd7:key=7;break;}while(temp!=0x0f){temp=P3;temp=temp&0x0f;}display(key);}}P3=0xbf;temp=P3;temp=temp&0x0f;if(temp!=0x0f){delayms(10);temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;switch(temp){case 0xbe:key=8;break;case 0xbd:key=9;break;case 0xbb:key=10;break;case 0xb7:key=11;break;}while(temp!=0x0f){temp=P3;temp=temp&0x0f;}display(key);}}P3=0x7f;temp=P3;temp=temp&0x0f;if(temp!=0x0f){delayms(10);temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;switch(temp){case 0x7e:key=12;break;case 0x7d:key=13;break;case 0x7b:key=14;break;case 0x77:key=15;break;}while(temp!=0x0f){temp=P3;temp=temp&0x0f;}display(key);}}}。
