车身主断面设计的规定前言本标准对车身主断面设计的具体内容和要求作了较详细的规定，今后新设计的车型可参照本规定的断面位置和断面代号，来剖切断面和标注断面。
使本公司的车身主断面设计日趋规范化。
1 范围本标准规定了选择主断面位置的原则、车身主断面设计的主要要点和要求、车身主断面图的标注及检验规则。
本标准适用于本公司所有车型的车身主断面设计。
2 规范性引用文件无3 概述3.1车身主断面是指车身上主要的关键断面。
3.2主断面设计是白车身设计中品质控制的关键内容，它能体现出部件的焊装关系、关键尺寸要素、公差设计、工艺合理性等诸多设计要素，是国外设计公司控制车身设计品质的重要方法。
3.3主断面设计，在车身设计中分三个阶段控制车身设计品质3.3.1第一阶段在参考样车拆解过程中结合测量的点云、公司数据库、车身部件资料、专家经验，经过多次讨论后完成《主断面初步设计报告》。
根据不同车型一般在车身不同部位设计55~~80个主断面实现全车的设计控制。
3.3.2第二阶段在车身设计过程中，《主断面初步设计报告》作为指令性技术文件贯穿每一个零部件的设计过程。
设计过程中，如遇到协调原因，与初步设计有偏差时，必须办理更改审查手续。
3.3.3第三阶段时工艺数模、NC数模分两次按《主断面初步设计报告》在车身数模的相应位置作切剖断面进行检查控制。
4 要求4.1 选择主断面位置的原则4.1.1应将位于剖切区域内的所有零件按装配状态（除密封条压缩按自由状态）剖切，安装密封件的剖切断面的方向为法向，其它剖切部位的断面应平行于坐标轴方向。
4.1.2 应尽可能多地反映该处的特征信息。
4.1.3 应反映密封件的安装方式。
4.1.4 汽车纵向对称中心平面（Y0）为车身的必剖断面。
4.1.5主断面数量55～80个。
4.2 车身主断面设计的主要要点a) 车身结构方案；b) 焊接件或安装件（包括白车身、开闭件、车身附件、内饰件、外饰件、灯具等）之间的安装和配合关系，如螺纹连接，铆接，粘接和卡扣等安装方式；c) 开闭件的铰链结构、安装结构和配合间隙；d) 焊接边的接合宽度；e) 外观件造型分缝的缝隙等。
汽车断面断面（SECTION）设计是汽车车身设计是重要组成部分,从制作三维效果图、总体布置、控制模型制作、A级曲面光顺再到工程化，可以说贯穿于汽车设计的始终，是指导及控制汽车车身设计顺利进行的重要手段。
车身一般有六、七十个左右的断面，数量多少因车的型式、复杂程度、设计者经验水平而定，并没有硬性的规定，但要以能完整反映车身结构并能控制车身设计能顺利进行为宜。
一般来说，Y0平面、车门上下铰链、车门限位器、车门拉手、车门后视镜、车门窗沿、车门门锁、车门与A柱、车门与B柱、车门与C柱、车门与门槛、车门与上边梁、前后轮罩、前大灯、后大灯、前小灯、后小灯、前风窗与雨刮、前罩板铰链断面分断面剖切位置图和各个剖切位置断面图；断面剖切位置图反映各个断面剖切位置及方向并加以编号，各个剖切位置断面图具体反映各个剖切位置的结构并在左下角或右下角放置小比例的断面剖切位置示意图。
断面剖切位置图和各个剖切位置断面图见图1：图1：断面剖切位置图图2：车门与B柱断面断面设计分前期断面草图和后期主断面，前期断面草图主要是为总体布置、造型（三维造型和油泥模型制作）和结构方案设计服务的，这时候的断面可以是手绘的草图。
前期断面草图随着模型制作的深入和A级曲面的建立，经过不断完善形成后期精确主断面。
后期精确主断面主要是为指导工程化设计的，这时候的断面必须是在汽车坐标系中布置到位的精确断面图。
前期断面草图主要反映零部件的装配关系、分缝间隙、段差、零部件的外形尺寸和设计控制点。
见图三：图3此图主要反映窗框、侧围内外板、中门上滑轨、顶盖及雨槽等钣金件之间的搭接关系、中门的密封型式和设计控制点（DESIGN POINT）等，其它还反映了各件名称、必要的配合尺寸、料厚和一些外形尺寸等；此图还应反映中门与雨槽处分缝间隙及段差尺寸，此处没有反映，但在其它断面中已表达清楚。
此时数据来源主要是总布置提供的外形尺寸、参考车尺寸、选配件。
此时虽然是草图，但对造型和工程化影响很大，因此尺寸校核十分重要，且必须做结构可行性分析。
第六章车身结构设计在整车设计开发流程中，当A面数据冻结后，即开始进行车身结构设计，鉴此下面就车身各模块的设计要点做一个阐述。
第一节车身典型断面的定义、定位和作用1.车身典型截面的定义和作用：车身典型截面主要是规定白车身的主要部位的结构形式、搭接关系、间隙设定、主要控制尺寸、生产工艺、人机工程、法规等各方面的信息，通过典型截面的分析，可以确定车身的主体结构，同时典型截面也是后期工程分析的重要基础。
典型截面制作分为几个阶段：前期定义阶段、可行性分析阶段和主数学模型建立阶段。
车身典型截面的数量及位置根据整车造型、配置，采用的结构形式和做典型截面的阶段的不同也略有不同，可根据具体车型可适当调整，原则上要定义出所有主要的部件的安装配合关系，定义各部分的典型结构，最终达到能够确定除局部过渡部分外的三维数学模型的效果。
2.奇瑞典型截面编号命名规则：在整车投影方向上“side view、 front view 、rear view、top view ”分别以S、F、R、T开头，后面加两位数字序号。

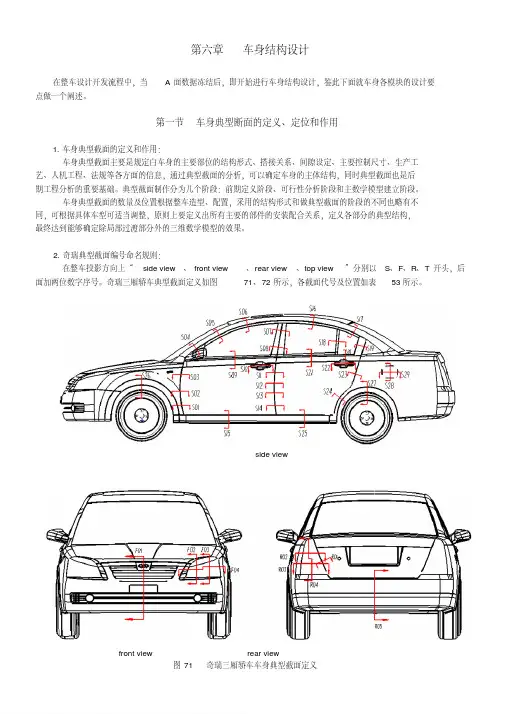

奇瑞三厢轿车典型截面定义如图71、72所示，各截面代号及位置如表53所示。
side viewfront view rear view图71 奇瑞三厢轿车车身典型截面定义top view图72 奇瑞三厢轿车车身典型截面定义表53 车身典型截面代号及位置截面编号截面位置截面编号截面位置S01 过前门下铰链安装点垂直于铰链轴S26 翼子板、前轮罩处过前轮中心垂直X轴S02 过前门限位器中心垂直铰链轴S27 侧围C柱、后轮罩处过后轮中心垂直X轴S03 过前门上铰链安装点垂直于铰链轴S28 加油口盖法向水平方向过加油口中心S04 后视镜与侧围配合处中部垂直于分缝线S29 加油口盖法向竖直方向过加油口中心S05 前门A柱前风档配合处中部，垂直BRL F01 过发动机盖锁扣中心平面S06 前门A柱顶盖配合处中部，垂直BRL F02 过前大灯灯泡竖直方向S07 前后门玻璃上部1/4处垂直于分缝线F03 过前大灯灯泡竖直方向S08 前后门玻璃下部1/4处垂直于分缝线F04 过前大灯灯泡水平方向S09 前门外水切中部垂直于外水切R01 后大灯与行李箱盖配合后部中部垂直于OPENLINE S10 过前门外把手两安装点通过外把手中心R02 过后大灯灯泡水平方向S11 过后门上铰链安装点垂直于铰链轴R03 过后大灯灯泡水平方向S12 过前门锁扣中心R04 过后大灯灯泡竖直方向S13 过后门限位器中心垂直铰链轴R05 过行李箱盖锁锁扣后围、后保险杠中平面S14 过后门下铰链安装点垂直于铰链轴T01 发动机盖翼子板配合处中部垂直于分缝线S15 垂直X轴位于前门与门槛配合中部T02 过发动机盖铰链安装点垂直于铰链轴S16 后门侧围顶盖配合中部，垂直BRL T03 发动机盖与前风挡配合处中平面S17 后门小玻璃侧围后风挡配合中部，垂直BRL T04 前风挡与顶盖配合处中平面S18 后门两玻璃中部垂直于玻璃边界T05 天窗前侧中平面S19 后门小玻璃侧围C柱配合处中部垂直分缝线T06 天窗后侧中平面S20 后门三角窗下边界中部垂直于后门外水切T07 天窗左侧中部垂直于天窗边界S21 前门外水切中部垂直于外水切T08 顶盖后风挡配合处中平面S22 过后门外把手两安装点通过外把手中心T09 后风挡与行李箱盖处中平面S23 过后门锁扣中心T10 过行李箱盖铰链安装点垂直于铰链轴S24 后门与侧围后轮罩配合处中部垂直于BRL T11 侧围与行李箱盖配合上部中部垂直于OPENLINES25 垂直X轴位于后门与门槛配合中部奇瑞两厢轿车“rear view”典型截面定义如图73所示，各截面代号及位置如表54所示（其它与三厢轿车同）。

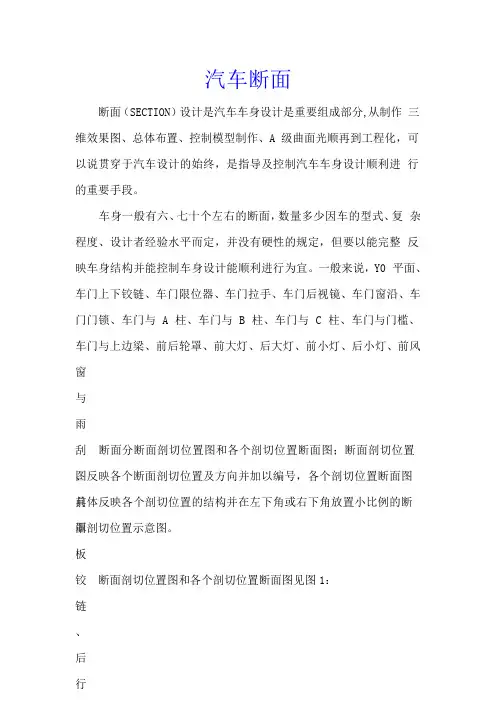

汽车断面断面（SECTION）设计是汽车车身设计是重要组成部分,从制作三维效果图、总体布置、控制模型制作、A级曲面光顺再到工程化，可以说贯穿于汽车设计的始终，是指导及控制汽车车身设计顺利进行的重要手段。
车身一般有六、七十个左右的断面，数量多少因车的型式、复杂程度、设计者经验水平而定，并没有硬性的规定，但要以能完整反映车身结构并能控制车身设计能顺利进行为宜。
一般来说，Y0平面、车门上下铰链、车门限位器、车门拉手、车门后视镜、车门窗沿、车门门锁、车门与A柱、车门与B柱、车门与C柱、车门与门槛、车门与上边梁、前后轮罩、前大灯、后大灯、前小灯、后小灯、前风窗与雨刮、前罩板铰链、后行李箱铰链（或背门铰链及气弹簧撑杆）、牌照灯装饰板、前保险杠与侧围板、后保险杠与侧围板、B柱上安全带固定点、天窗横向结构、前舱盖与翼子板、纵梁、前地板中央通道、地板横梁等处必须做断面。
断面分断面剖切位置图和各个剖切位置断面图；断面剖切位置图反映各个断面剖切位置及方向并加以编号，各个剖切位置断面图具体反映各个剖切位置的结构并在左下角或右下角放置小比例的断面剖切位置示意图。
断面剖切位置图和各个剖切位置断面图见图1：图1：断面剖切位置图图2：车门与B柱断面断面设计分前期断面草图和后期主断面，前期断面草图主要是为总体布置、造型（三维造型和油泥模型制作）和结构方案设计服务的，这时候的断面可以是手绘的草图。
前期断面草图随着模型制作的深入和A级曲面的建立，经过不断完善形成后期精确主断面。
后期精确主断面主要是为指导工程化设计的，这时候的断面必须是在汽车坐标系中布置到位的精确断面图。
前期断面草图主要反映零部件的装配关系、分缝间隙、段差、零部件的外形尺寸和设计控制点。
见图三：图3此图主要反映窗框、侧围内外板、中门上滑轨、顶盖及雨槽等钣金件之间的搭接关系、中门的密封型式和设计控制点（DESIGN POINT）等，其它还反映了各件名称、必要的配合尺寸、料厚和一些外形尺寸等；此图还应反映中门与雨槽处分缝间隙及段差尺寸，此处没有反映，但在其它断面中已表达清楚。
