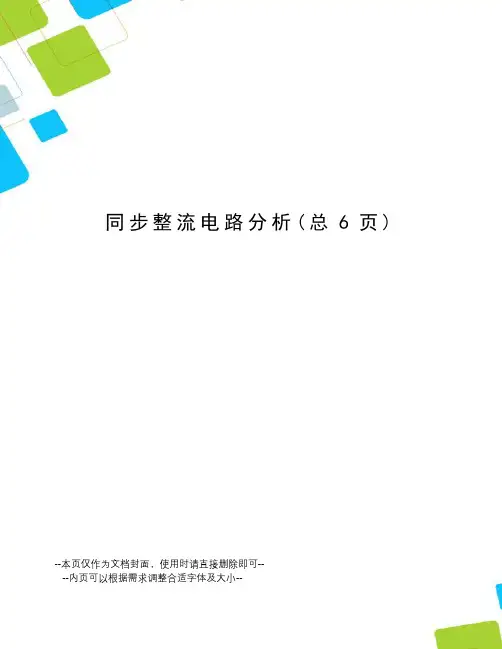

同步整流电路分析(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--同步整流电路分析一、传统二极管整流电路面临的问题近年来，电子技术的发展，使得电路的工作电压越来越低、电流越来越大。

低电压工作有利于降低电路的整体功率消耗，但也给电源设计提出了新的难题。

开关电源的损耗主要由3部分组成：功率开关管的损耗，高频变压器的损耗，输出端整流管的损耗。

在低电压、大电流输出的情况下，整流二极管的导通压降较高，输出端整流管的损耗尤为突出。

快恢复二极管（FRD）或超快恢复二极管（SRD）可达～，即使采用低压降的肖特基二极管（SBD），也会产生大约的压降，这就导致整流损耗增大，电源效率降低。

举例说明，目前笔记本电脑普遍采用甚至或的供电电压，所消耗的电流可达20A。

此时超快恢复二极管的整流损耗已接近甚至超过电源输出功率的50％。

即使采用肖特基二极管，整流管上的损耗也会达到（18％～40％）P O，占电源总损耗的60％以上。

因此，传统的二极管整流电路已无法满足实现低电压、大电流开关电源高效率及小体积的需要，成为制约DC／DC变换器提高效率的瓶颈。

二、同步整流的基本电路结构同步整流是采用通态电阻极低的专用功率MOSFET，来取代整流二极管以降低整流损耗的一项新技术。

它能大大提高DC／DC变换器的效率并且不存在由肖特基势垒电压而造成的死区电压。

功率MOSFET属于电压控制型器件，它在导通时的伏安特性呈线性关系。

用功率MOSFET做整流器时，要求栅极电压必须与被整流电压的相位保持同步才能完成整流功能，故称之为同步整流。

1、基本的变压器抽头方式双端自激、隔离式降压同步整流电路2、单端自激、隔离式降压同步整流电路图1 单端降压式同步整流器的基本原理图基本原理如图1所示，V1及V2为功率MOSFET，在次级电压的正半周，V1导通，V2关断，V1起整流作用；在次级电压的负半周，V1关断，V2导通，V2起到续流作用。

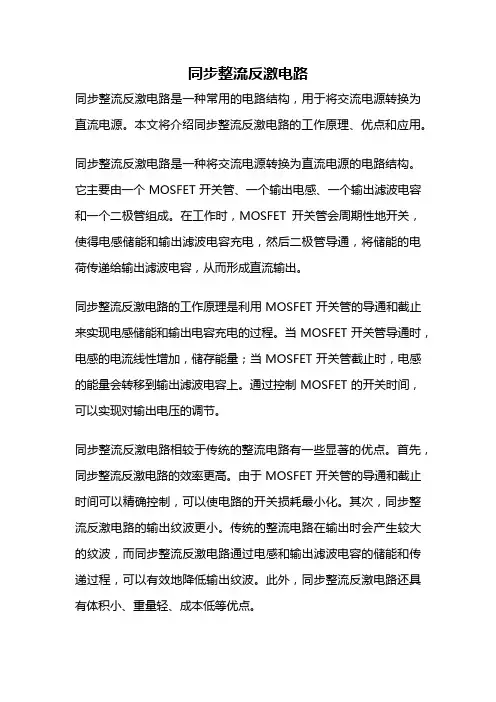

同步整流反激电路同步整流反激电路是一种常用的电路结构，用于将交流电源转换为直流电源。

本文将介绍同步整流反激电路的工作原理、优点和应用。

同步整流反激电路是一种将交流电源转换为直流电源的电路结构。

它主要由一个MOSFET开关管、一个输出电感、一个输出滤波电容和一个二极管组成。

在工作时，MOSFET开关管会周期性地开关，使得电感储能和输出滤波电容充电，然后二极管导通，将储能的电荷传递给输出滤波电容，从而形成直流输出。

同步整流反激电路的工作原理是利用MOSFET开关管的导通和截止来实现电感储能和输出电容充电的过程。

当MOSFET开关管导通时，电感的电流线性增加，储存能量；当MOSFET开关管截止时，电感的能量会转移到输出滤波电容上。

通过控制MOSFET的开关时间，可以实现对输出电压的调节。

同步整流反激电路相较于传统的整流电路有一些显著的优点。

首先，同步整流反激电路的效率更高。

由于MOSFET开关管的导通和截止时间可以精确控制，可以使电路的开关损耗最小化。

其次，同步整流反激电路的输出纹波更小。

传统的整流电路在输出时会产生较大的纹波，而同步整流反激电路通过电感和输出滤波电容的储能和传递过程，可以有效地降低输出纹波。

此外，同步整流反激电路还具有体积小、重量轻、成本低等优点。

同步整流反激电路在实际应用中有广泛的用途。

首先，它常被用于交流-直流电源转换器中。

交流-直流电源转换器是电子设备中常见的电源模块，同步整流反激电路在其中起到关键作用。

其次，同步整流反激电路也被广泛应用于LED驱动电路中。

由于LED对电压和电流的要求较高，同步整流反激电路的高效率和低纹波特性使其成为LED驱动电路的理想选择。

此外，同步整流反激电路还可以用于太阳能充电器、电动汽车充电器等领域。

总结来说，同步整流反激电路是一种常用的电路结构，可以将交流电源转换为直流电源。

它具有高效率、低纹波等优点，并在交流-直流电源转换器、LED驱动电路等领域得到广泛应用。

反激式同步整流的工作原理
反激式同步整流是一种通过控制开关管的开关状态来实现的电源转换技术，常用于高效率的电力转换器中。

工作原理如下：
1. 输入电压施加在反激式同步整流器的输入端，开关管S1和S2分别连接到输入端和输出端。

2. 当S1导通时，输入电流通过S1流入整流器的输出端，此时二极管D2导通，电源能量被储存在输出端的电容电压中。

3. 当S1关断时，输入电流被强制中断，此时二极管D1具有正向电压，导通以供给输出负载电流。

4. 当S1关断后，S2导通，此时输出负载电压仍为源状态，二极管D2不导通，电容电压没有被完全放电。

5. 当S2关闭时，输出电容电压通过负载流向输入端，此时D2具有反向电压，始终不导通。

整流器的工作状态回到了初始状态，等待下一次周期的输入电流。

通过控制开关管的开关状态，反激式同步整流器可以实现高效率的电能转换，减
少功耗和热损耗。

它具有电流反馈控制功能，可以根据负载需求精确地调整开关管的导通和关断时间，实现更好的电压稳定性和效率。

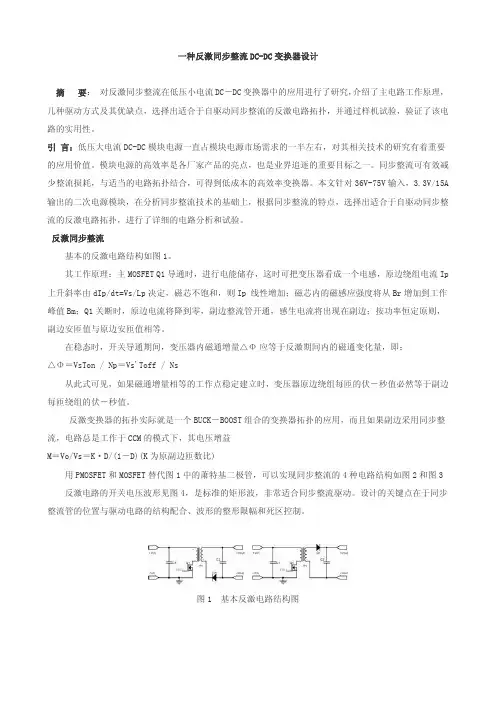

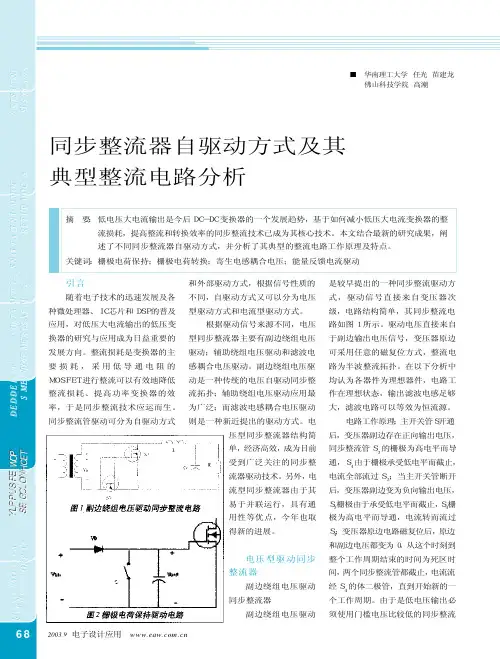

一种反激同步整流DC-DC变换器设计摘 要： 对反激同步整流在低压小电流DC－DC变换器中的应用进行了研究，介绍了主电路工作原理，几种驱动方式及其优缺点，选择出适合于自驱动同步整流的反激电路拓扑，并通过样机试验，验证了该电路的实用性。

引 言：低压大电流DC-DC模块电源一直占模块电源市场需求的一半左右，对其相关技术的研究有着重要的应用价值。

模块电源的高效率是各厂家产品的亮点，也是业界追逐的重要目标之一。

同步整流可有效减少整流损耗，与适当的电路拓扑结合，可得到低成本的高效率变换器。

本文针对36V-75V输入，3.3V/15A 输出的二次电源模块，在分析同步整流技术的基础上，根据同步整流的特点，选择出适合于自驱动同步整流的反激电路拓扑，进行了详细的电路分析和试验。

反激同步整流基本的反激电路结构如图1。

其工作原理：主MOSFET Q1导通时，进行电能储存，这时可把变压器看成一个电感，原边绕组电流Ip 上升斜率由dIp/dt=Vs/Lp决定，磁芯不饱和，则Ip 线性增加；磁芯内的磁感应强度将从Br增加到工作峰值Bm；Q1关断时，原边电流将降到零，副边整流管开通，感生电流将出现在副边；按功率恒定原则，副边安匝值与原边安匝值相等。

在稳态时，开关导通期间，变压器内磁通增量△Φ应等于反激期间内的磁通变化量，即：△Φ＝VsTon / Np＝Vs'Toff / Ns从此式可见，如果磁通增量相等的工作点稳定建立时，变压器原边绕组每匝的伏－秒值必然等于副边每匝绕组的伏－秒值。

反激变换器的拓扑实际就是一个BUCK－BOOST组合的变换器拓扑的应用，而且如果副边采用同步整流，电路总是工作于CCM的模式下，其电压增益M＝Vo/Vs＝K·D/(1－D)(K为原副边匝数比)用PMOSFET和MOSFET替代图1中的萧特基二极管，可以实现同步整流的4种电路结构如图2和图3 反激电路的开关电压波形见图4，是标准的矩形波，非常适合同步整流驱动。

反激同步整流技术解密同步整流同步整流（SR）是采用通态电阻极低的功率MOSFET取代整流二极管以降低损耗的一项新技术。

它能显著提升转换效率，并可利用其二次侧的优势改善电源指标，符合开关电源小型化、高能效、智能化的发展趋势。

随着六级能效的实施及快速充电技术的普及，同步整流在反激变换器中被电源工程师们广泛应用。

然而，同步整流如何分类及选型？其控制算法是如何解决振铃误开通等技术难题？系统应用时是否需要外部并联二极管及RC吸收……芯朋微技术团队分享原创观点，为您一一解答！同步整流分类从拓扑架构角度，同步整流可分为High side和Low side两大类。

High side特点：由于SR驱动电流大，SR参考地与输出地分开，EMC较好；高压自供电影响轻载转换效率；难以监控输出电压。

Low side特点：SR参考GND与输出共地，EMC稍差；输出电压直接供电，转换效率高；监控输出电压，易改善电源指标。

从控制策略角度，同步整流可分为DCM模式和CCM模式，而CCM模式又以预测关断和快速关断为主导。

DCM模式优点：算法简单可靠，外围精简。

缺点：控制算法与MOSFET通态电阻相关；SR须与原边芯片配合，仅能工作在不连续导电模式。

CCM模式--预测关断由SR开关波形扑捉Vg/n、Vo、T1信息，根据负秒平衡原理，估算SR关断点：优点：控制算法与MOSFET通态电阻无关，应用灵活；SR深度导通，转换效率高。

缺点：需采用电阻及积分电容提取相关信息，外围复杂、误差大；伏秒不平衡工况下(模式切换)有技术风险。

CCM模式--快速关断优点：算法简单可靠，外围精简。

缺点：控制算法与MOSFET通态电阻相关；SR在t1~t2区间非深度导通，转换效率有所降低。

同步整流关键技术以DCM同步整流技术为例，分别讨论同步整流控制算法的五大难题：1.由于振铃可能会产生负电压，如何避免振铃误开通造成直通炸机？2.关断阀值是固定不变的吗？如何自适应负载量和Rds(on)的温度特性？3.SR如何做好配角，避免损坏?4.SR关断点会引起反射电压突变，如何避免影响PSR采样？5.由于二极管整流与SR整流的温度特性完全相反，如何改善电压调整率？避免振铃误开通为了避免振铃引起的负电压(＜-400mV)导致SR开通而引起与原边开关管直通现象，SR开通须附加条件，基于以下考虑：•单个振铃面积远远小于矩形波面积•振铃是以输出电压为中心正弦振荡，最高振幅在2*Vo附近自适应关断阈值SR须在去磁时间T2内关断:关断点过于提前轻则降低转换效率，重则影响PSR采样；关断点滞后轻则引起电流倒灌，重则可能导致直通。

同步整流电路分析 Revised by Chen Zhen in 2021同步整流电路分析一、传统二极管整流电路面临的问题近年来，电子技术的发展，使得电路的工作电压越来越低、电流越来越大。

低电压工作有利于降低电路的整体功率消耗，但也给电源设计提出了新的难题。

开关电源的损耗主要由3部分组成：功率开关管的损耗，高频变压器的损耗，输出端整流管的损耗。

在低电压、大电流输出的情况下，整流二极管的导通压降较高，输出端整流管的损耗尤为突出。

快恢复二极管（FRD）或超快恢复二极管（SRD）可达～，即使采用低压降的肖特基二极管（SBD），也会产生大约的压降，这就导致整流损耗增大，电源效率降低。

举例说明，目前笔记本电脑普遍采用甚至或的供电电压，所消耗的电流可达20A。

此时超快恢复二极管的整流损耗已接近甚至超过电源输出功率的50％。

即使采用肖特基二极管，整流管上的损耗也会达到（18％～40％）P O，占电源总损耗的60％以上。

因此，传统的二极管整流电路已无法满足实现低电压、大电流开关电源高效率及小体积的需要，成为制约DC／DC变换器提高效率的瓶颈。

二、同步整流的基本电路结构同步整流是采用通态电阻极低的专用功率MOSFET，来取代整流二极管以降低整流损耗的一项新技术。

它能大大提高DC／DC变换器的效率并且不存在由肖特基势垒电压而造成的死区电压。

功率MOSFET属于电压控制型器件，它在导通时的伏安特性呈线性关系。

用功率MOSFET做整流器时，要求栅极电压必须与被整流电压的相位保持同步才能完成整流功能，故称之为同步整流。

1、基本的变压器抽头方式双端自激、隔离式降压同步整流电路2、单端自激、隔离式降压同步整流电路图1 单端降压式同步整流器的基本原理图基本原理如图1所示，V1及V2为功率MOSFET，在次级电压的正半周，V1导通，V2关断，V1起整流作用；在次级电压的负半周，V1关断，V2导通，V2起到续流作用。

同步整流电路的功率损耗主要包括V1及V2的导通损耗及栅极驱动损耗。

PSR 反激开关电源同步整流问题解析
本文将详细解析PSR 反激开关电源同步整流是怎样实现的，希望对大家有所帮助。

大家都知道同步整流相比功率二极管整流损耗小，效率高，相同功率下电源尺寸可以更小。

同步整流的驱动方式有电压型驱动和电流型驱动两种。

按照SR 门级驱动电压的来源，又分为自驱动和外驱动。

这里要介绍的是在充电器领域内常见的电压型其驱动的同步整流，知识点包含以下几个小节，结合芯片内部结构力求全面讲细讲清楚以及设计过程中遇到的一些坑，不过还不知道何为PSR 架构的童鞋可以先自行了解一下，本章先不展开来讲了。

知识点：
1.同步整流MOS 什幺时候开通？什幺时候该关断？
2.整流芯片是怎幺辨别原边导通的波形和RING 的？它的逻辑是怎样？靠
电路是怎幺实现的？
3.除了同步整流功能外，它还可以用来监控次级侧电压，犹如SSR 里面的TL341，可以使其动态响应远远优于普通的PSR 架构
一. SR 何时开通，何时关断？
（附上BCD 芯片的线路图）
图1
图2
图1 中次级侧的APR3415 是本章的主角了，图2 是其内部方框图，可以看。

同步整流电路分析同步整流电路是一种常用的电路，用于将交流电信号转换为直流电信号。

同步整流电路由滤波电路和转换电路两部分组成，通过控制转换电路的导通与关闭，实现对交流电信号的整流和滤波。

下面将对同步整流电路进行详细分析。

[插入图片]滤波电路一般使用电容滤波器，通过连接在转换电路的输出端，能够滤除输出信号中的高频噪声，使得输出信号更加稳定。

电容滤波器的基本原理是利用电容器的充电和放电特性，对输入信号进行平滑处理。

转换电路的核心元件是开关，通过对开关的控制，可以实现对交流信号的整流。

当开关导通时，电流可以通过开关和电阻网络，整流输出信号为正值；当开关关闭时，电流通过电容滤波器和载阻，输出信号为零。

通过精确控制开关的导通与关闭时间，可以实现高效的交流信号整流。

在同步整流电路中，固态开关一般采用MOSFET，它具有快速的导通和关闭能力、低导通电阻和低反向漏电流等特点，能够实现高频开关和高效的整流。

1.当输入信号为正值时，控制开关导通，电流通过开关和电容滤波器，正半周的信号得以通过。

2.当输入信号为负值时，控制开关关闭，电流通过电容滤波器和载阻，此时输出信号为零。

3.关键是要通过精确控制开关的导通与断开时间，使得整流输出信号的波形尽可能与输入信号完全相同，以实现高效的整流。

1.效率高：由于整流输出信号与输入信号完全相同，无功功率损耗较小。

2.输出稳定：通过电容滤波器对输出信号进行滤波处理，能够降低输出信号中的高频噪声，使得输出信号更加稳定。

3.控制方便：通过对转换电路的开关进行精确控制，可以实现对整流输出信号的波形和频率等参数的调节。

然而，同步整流电路也存在一些缺点：1.成本较高：由于需要使用高性能的MOSFET作为开关元件，所以整体的成本较高。

2.复杂性：整流输出信号与输入信号需要保持完全一致，所以对开关的导通与关闭时间的控制要求较高，增加了电路的复杂度。

3.受限制：整流输出电流的大小受到开关元件和电容滤波器的一些限制，无法实现超大电流的整流输出。

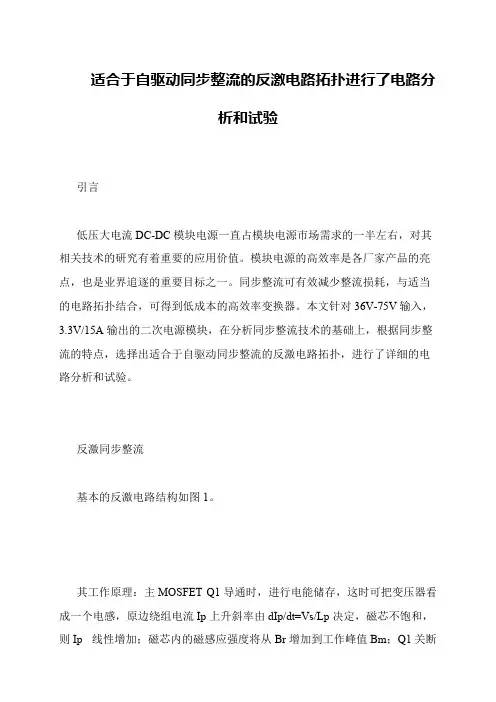

适合于自驱动同步整流的反激电路拓扑进行了电路分
析和试验
 引言
 低压大电流DC-DC模块电源一直占模块电源市场需求的一半左右，对其相关技术的研究有着重要的应用价值。

模块电源的高效率是各厂家产品的亮点，也是业界追逐的重要目标之一。

同步整流可有效减少整流损耗，与适当的电路拓扑结合，可得到低成本的高效率变换器。

本文针对36V-75V输入，3.3V/15A输出的二次电源模块，在分析同步整流技术的基础上，根据同步整流的特点，选择出适合于自驱动同步整流的反激电路拓扑，进行了详细的电路分析和试验。

 反激同步整流
 基本的反激电路结构如图1。

 其工作原理：主MOSFET Q1导通时，进行电能储存，这时可把变压器看成一个电感，原边绕组电流Ip上升斜率由dIp/dt=Vs/Lp决定，磁芯不饱和，则Ip 线性增加；磁芯内的磁感应强度将从Br增加到工作峰值Bm；Q1关断。

同步整流电路分析同步整流电路是一种将交流信号转换为直流信号的电路。

它通过与输入交流信号同频同相的参考信号进行比较，使得输出信号只包含输入信号的正半周期部分。

同步整流电路常用于功率放大器和调制解调器等电子设备中，可以减小输出波形的失真，并提高系统的效率。

1.输入信号：输入信号可以是正弦波、方波或其他交流信号。

输入信号的频率和幅度可以在一定范围内改变。

2.参考信号：参考信号可以是与输入信号同频率、同相位的正弦波。

参考信号的频率和幅度可以通过调节电路中的元件进行调整。

3.相位比较：输入信号与参考信号经过相位比较，比较结果决定了输出信号的开关状态。

4.输出信号：输出信号经过滤波电路的处理后，得到与输入信号正半周期相对应的直流信号。

主动式同步整流电路是通过控制开关元件的工作状态来实现输入信号与参考信号的同步。

主动式同步整流电路结构复杂，但具有高效率和良好的线性特性。

常见的主动式同步整流电路有双极晶体管整流电路和场效应管整流电路。

被动式同步整流电路是利用二极管的非线性特性，使其只导通输入信号的正半周期部分。

被动式同步整流电路结构相对简单，但效率较低且有一定的非线性失真。

常见的被动式同步整流电路有单二极管整流电路和桥式整流电路。

1.输入信号的频率和幅度范围：确定输入信号的频率范围和幅度，以选择合适的参考信号和电路参数。

2.参考信号的调整：通过调整参考信号的频率和幅度，使其与输入信号同频同相。

3.相位比较电路：选择适当的相位比较电路，以实现输入信号与参考信号的相位比较。

4.输出滤波电路：采用合适的滤波电路来滤除杂散信号，得到与输入信号正半周期相对应的直流信号。

同步整流电路的应用广泛，特别是在功率放大器和调制解调器等领域。

它可以减小输出波形的失真，提高系统的效率，并且适用于不同的输入信号频率和幅度范围。

因此，对同步整流电路的分析和设计是电子工程师和通信工程师的重要基础知识。

反激变换器副边同步整流控制器STSR3应用电路详解1反激变换器副边同步整流控制器STSR3应用电路详解（1）摘要：为大幅度提高小功率反激开关电源的整机效率，可选用副边同步整流技术取代原肖特基二极管整流器。

它是提高低压直流输出开关稳压电源性能的最有效方法之一。

关键词：反激变换器；副边同步整流控制器STSR3；高效率变换器1概述本文给出ST公司2003年新推出的开关电源IC产品STSR3应用电路分析。

它是反激变换器副边同步整流控制器，具有数字控制的智能IC驱动器。

采用STSR3作同步整流控制芯片的反激变换器基本电路简化结构见图1。

STSR3的内部功能方框见图2，其引脚排列见图3。

STSR3智能驱动器IC可提供大电流输出，以正常地驱动副边的功率MOSFET，使之作为大电流输出的高效率反激变换器中的同步整流器。

根据取自隔离变压器副边的一个同步时钟输入，IC产生一个驱动信号，它具有与原边PWM信号相关的死区时间设置。

在原边开关导通时，IC的工作可防止副边发生错误状态，它提供预期的输出截止状态。

这个智能的功能实现了快速的逐周逻辑控制机制，它是建立在高频振荡器由时钟脉冲信号来同步。

该项预置可由IC 外部元件来调节。

经传感检测同步整流器的源极—漏极电压脉冲。

这个特殊的禁止功能可以关闭驱动输出，因此当有必要时即刻关掉它。

该特性使电源能工作在非连续导通模式下，及避免与变换器并联工作的同步整流器反向导通。

STSR3允许开关电源工作在非连续模式PWM，连续模式PWM，以及在准谐振状态的反激变换器，均能实现同步整流任务。

STSR3的封装如图3所示的SO?8片状部件，各引脚的符号与功能概述如下：脚1N/C，它并不接内电路；脚2VCC，供电输入4～5.5V；脚3SETANT，设置预期的关断输出；脚4CK，为IC工作的同步信号；脚5INHIBT，接非连续模式检测器；脚6SGLGND，所有控制逻辑信号的基准地线；脚7OUTGATE，输出去MOSFET栅极驱动；脚8PWRGND，功率信号的基准地电平。

同步整流反激电路
同步整流反激电路是一种常见的电子电路，其工作原理如下：
1.初级侧的开关管（例如MOS管）在控制信号的作用下，会进行开通和关断的操作。

2.当初级侧的开关管导通时，能量被存储在变压器的初级侧。

3.当初级侧的开关管关断时，次级侧的同步整流管（也是MOS管）导通，使得变压器初级侧存储的能量被传递到次级侧，并流向负载。

在这个过程中，为了防止初级侧和次级侧的开关管同时导通（这会导致短路），它们的开通和关断时间需要严格地同步。

另外，对于同步整流管的驱动，需要选择合适的驱动信号。

通常，这个驱动信号是由PWM（脉冲宽度调制）控制信号形成。

以上只是同步整流反激电路的基本工作原理，实际电路可能会包含更多的元件和复杂的控制策略，以满足特定的需求。

反激变换器副边同步整流控制器STSR3应用电路详解（1）摘要为大幅度提高小功率反激开关电源的整机效率，可选用副边同步整流技术取代原肖特基二极管整流器。

它是提高低压直流输出开关稳压电源性能的最有效方法之一。

关键词反激变换器；副边同步整流控制器3；高效率变换器1概述本文给出公司2019年新推出的开关电源产品3应用电路分析。

它是反激变换器副边同步整流控制器，具有数字控制的智能驱动器。

采用3作同步整流控制芯片的反激变换器基本电路简化结构见图1。

3的内部功能方框见图2，其引脚排列见图3。

3智能驱动器可提供大电流输出，以正常地驱动副边的功率，使之作为大电流输出的高效率反激变换器中的同步整流器。

根据取自隔离变压器副边的一个同步时钟输入，产生一个驱动信号，它具有与原边信号相关的死区时间设置。

在原边开关导通时，的工作可防止副边发生错误状态，它提供预期的输出截止状态。

这个智能的功能实现了快速的逐周逻辑控制机制，它是建立在高频振荡器由时钟脉冲信号来同步。

该项预置可由外部元件来调节。

经传感检测同步整流器的源极—漏极电压脉冲。

这个特殊的禁止功能可以关闭驱动输出，因此当有必要时即刻关掉它。

该特性使电源能工作在非连续导通模式下，及避免与变换器并联工作的同步整流器反向导通。

3允许开关电源工作在非连续模式，连续模式，以及在准谐振状态的反激变换器，均能实现同步整流任务。

3的封装如图38片状部件，各引脚的符号与功能概述如下脚1，它并不接内电路；脚2，供电输入4～55；脚3，设置预期的关断输出；脚4，为工作的同步信号；脚5，接非连续模式检测器；脚6，所有控制逻辑信号的基准地线；脚7，输出去栅极驱动；脚8，功率信号的基准地电平。

图423的应用电路分析3同步整流器控制器具体应用于一种90笔记本电脑稳压电源的实际电路见图4，其直流输出为＋19，474。

开关电源是反激式变换器，原边主芯片采用复合新品6805。

图4中给出了详细的阻容数值。

下面分别介绍3在电路设计上的一些特点。

反激变换器副边同步整流控制器STSR3应用电路详解摘要为大幅度提高小功率反激开关电源的整机效率，可选用副边同步整流技术取代原肖特基二极管整流器。

它是提高低压直流输出开关稳压电源性能的最有效方法之一。

关键词反激变换器；副边同步整流控制器3；高效率变换器
27预置时间防止原边和副边共态导通
实现同步整流的一个主要难题，是确保控制送出的驱动信号正确无误，以?止在副边的同步整流器与原边开关管之间出现交叉的共态导通。

其示意图可见图16中波形。

当原边导通时，图16中电压倾向于负极性。

如果副边同步关断时带有一些延迟，那么在原边和副边之间就会出现一个短路环节。

为了避免这种不希望的情况发生，在原边导通之前，同步必须是截止的，这表明有必要设置一定量的预置时间。

图17给出了详细展开的正常工作情况时，时钟信号与输出驱动信号之间的定时关系图。

芯片内部的定时提供了所需要的预置时间，从而避免了共态导通的出现。

按表1的供电条件使用脚，有三种不同的选择值。

在脚外接电阻分压器供电，可得到表1中所需的该脚电压值和预置时间。

芯片内的数字控制单元产生这些预置时间，是通过计算在开关周期之中包含的高频脉冲数目来完成的。

由于该系统具有数字性能，在计数过程中会丢失一些数位，从而导致输出驱动信号中发生跳动。

表1中的预置时间值是一个平均值，考虑了这种跳动因素。

图18给出了关断期间的跳动波形。

28空载与轻载工作状态
当占空比18％时，再次起动，所以具有4％的滞后量。

当原边的控制器在极轻输出负载下发生突发状态时，这种特性仍能维持3系统正确工作。

适配器的反激同步整流控制电路分析适配器的反激同步整流控制电路分析随着消费类电子的发展，其外部供电电源(适配器)所消耗的电能占全球能耗的比例在急剧加大，成为不可忽视的耗能“大户”。

以美国为例，每年适配器需要消耗电能3000亿度/年，占整个国家每年用电总量的11%。

在节能减排深入人心的当今，目前各国政府的法规中对外部电源的要求越来越严格。

美国能源之星5.0，针对外部电源的平均效率也作出了更为苛刻的规范。

表1：输出电压Vout>6V时的电源效率。

表2：输出电压Vout<6V时的电源效率。

高功率密度，高集成度毫无疑问已经成为电子技术发展的方向，电源效率的提升不仅能减小电源的体积还能大大提高电源的可靠性。

适配器作为小功率的消费品，设计成本成为设计工程师首要考虑关键因素，Flyback 结构因为电路简单，已经成为设计150W以下适配器普遍采用的电路架构。

传统采用肖特基作为整流输出的设计中，因为肖特基的壁垒电压VF的存在，使得大电流输出的情况下，消耗在肖特基上的损耗很大，不仅造成电源效率低下，更因为温度过高降低了电源的可靠性。

为了解决这问题，同步整流技术应运而生，同步整流是采用通态电阻极低的专用功率MOSFET，来取代整流肖特基二极管以降低整流损耗的一项新技术。

深圳鹏源电子致力于为客户提供成本更优，效率更高的同步整流方案，为了满足客户高效高功率密度的设计需要。

准谐振(Quasi-resonance)因为谷底开通，能有效降低Flyback的开关损耗，提升效率，但需要注意的是QR临界电流模式，其导通损耗较连续电流模式(CCM)要大，所以在115Vac电压输入无PFC的情况下，QR的控制方式反而没有CCM的效率高。

而且QR为变频控制，在低输入电压满载的情况下开关频率很低，这就需要更大的变压器，电源的体积受到了限制。

因此，为提高效率，目前许多厂家都采用多模式控制方式，即在高压输入的情况下工作QR模式，在低压输入的情况下工作在CCM模式。

由于传统开关电源存在对电网造成谐波污染以及工作效率低等问题，因此目前国内外各类开关电源研究机构正努力寻求运用各种高新技术改善电源性能[1]。

其中，在开关电源设计中通过功率因数校正PFC(Power Factor Correction)技术降低电磁污染及利用同步整流技术提高效率的研发途径尤其受到重视。

参考文献[2-3]专题研讨了有源功率因数校正(APFC)技术;参考文献[4]综述了单相并联式技术的最新发展;参考文献[5-6]分别优化设计了带负载电流反馈、并联式PFC芯片的AC/DC变换器和升压式PFC变换器，但所设计的电源效率及功率因数分别在85%和90%以下，其性能还有待进一步提高。

本文设计并制作了一种高效低电磁污染的开关电源样机。

测试结果表明，该电源具有优良的动态性能、较高的功率因数和工作效率，且控制简单，故具有一定的实际应用价值。

1 开关电源设计方案开关电源的结构如图1所示，它主要由220V交流电压整流及滤波电路、功率因数校正电路、DC/DC变换器三大部分组成。

220V交流电经整流供给功率因数校正电路，采用Boost型PFC来提高电源的输入功率因数，同时降低了谐波电流，从而减小了谐波污染。

PFC的输出为一直流电压UC，通过DC/DC变换可将该电压变换成所要求的两输出直流电压Uo1(12V)和Uo2(24V)。

从图中可以看出，本电源系统设计的关键是在整流滤波器和DC/DC变换器之间加入了功率因数校正电路，使输入电流受输入电压严格控制，以实现更高的功率因数。

同时设计中还采用同步整流技术以减少整流损耗，提高DC/DC变换效率。

选用反激式准谐振DC/DC变换器，既能增强对输入电压变化的适应能力，又可以降低工作损耗。

为保证开关电源的性能，电源实际制作时还附加了一些电路：(1)保护电路。

防止负载本身的过压、过流或短路;(2)软启动控制电路。

它能保证电源稳定、可靠且有序地工作，防止启动时电压电流过冲;(3)浪涌吸收电路。
