机加工检验作业指导书[1]SL/01机加工检验作业指导书一、适用范围规定了工程机械机械加工件的技术要求，适用于各类机械加工件。
二、作业要求1、凡机械加工件必需符合产品图样、工艺规程和作业要求。
2、经加工的零件外表不允许有锈蚀和磕碰、划伤、裂纹等缺陷。
3、除有特别要求外，加工后的零件不允许留有尖棱、尖角和毛刺。
4、滚压精加工的外表，滚压后不得有剥离及脱皮现象。
5、精加工后的外表、摩擦面和定位面等工作外表不允许在其上打印标记。
6、经加工后的零件在搬运、存放时，必需防止受到损伤、腐蚀及变形。
7、成组配对加工的零件，如:齿轮箱上下盖等需有标记。
三、未注尺寸公差参阅附件:技术标准 JB/T 5936-91 四、未注外形和位置公差参阅附件:技术标准 JB/T 5936-91 五、未注公差角度的极限偏差参阅附件: 技术标准 JB/T 5936-91 六、螺纹、键和键槽参阅附件:技术标准 JB/T 5936-91七、中心孔1、图样中未注明、加工中又需要中心孔的零件，在不影响使用和外观的状况下，加工后中心孔可以保存。
2、中心孔需符合 GB 145 的规定。
八、检验规章1、凡经机械加工件，由制造厂质量检验部门按图样、有关技术文件和本要求进展检查和验收。
2、机械加工件的外观按规定要求进展检查。
3、主要机械加工件需每件检查几何外形与尺寸。
九、标志1、入库的机械加工件应有的标志2、标志的位置应不使机械加工件的质量受到损伤。
3、机械加工件入库应附有吊牌。
其中应注明:名称、零件名称、图号; 制造日期。
编制/日期: 审批:下面是赠送的团队治理名言学习,编辑删除感谢1、沟通是治理的浓缩。
2、治理被人们称之为是一门综合艺术--“综合”是由于治理涉及根本原理、自我认知、才智和领导力;“艺术”是由于治理是实践和应用。
3、治理得好的工厂,总是单调乏味,没有仸何激劢人心的大事发生。
4、治理工作中最重要的是:人正确的事,而不是正确的做事。
5、治理就是沟通、沟通再沟通。
机械加工作业指导书一、概述机械加工是指通过加工设备将工件加工成所需形状、尺寸和表面质量的过程。
本指导书旨在为机械加工作业提供详细的步骤及操作要点，以保证加工的准确性和安全性。
请在进行机械加工作业前，仔细阅读本指导书。
二、加工准备1. 确定加工工序和工艺路线。
2. 配置所需的加工设备和工具，并检查其状态是否正常。
3. 准备所需的加工材料和辅助工装。
三、加工操作1. 根据加工准备中确定的工艺路线，进行相应的操作。
2. 注意安全事项：a. 在操作过程中，佩戴适当的个人防护装备，如防护眼镜、防护手套等。
b. 遵循设备操作规范，严禁戴有松散衣物和长发，确保操作区域的清洁和整齐。
c. 遵循机械设备的操作规程，确保设备的稳定性和安全性。
d. 禁止非授权人员进入操作区域，并保持工作场所整洁。
四、加工注意事项1. 在进行机械加工作业时，应注意以下几点：a. 精确测量工件的尺寸和位置，确保加工结果准确无误。
b. 选择适当的工艺参数，如切削速度、进给速度和切削深度等。
c. 控制加工温度，避免过热引起工件变形或烧损。
d. 注意刀具的磨损情况，及时更换并进行必要的润滑和冷却处理。
五、质量控制1. 加工后应对工件进行质量检测。
常用的质量检测方法包括尺寸检测、外观检查和材料检验等。
2. 对于不合格的工件，应立即停止加工，并进行相应的调整或更换。
六、加工结束1. 完成加工后，及时清理加工设备和工作区域，确保设备和场地的整洁。
2. 将机械加工作业中使用的设备和工具进行维护和保养，以延长其使用寿命。
七、安全提示1. 机械加工作业过程中涉及到机械设备和锐利工具，操作人员需要严格遵守相关安全规定，确保人身和设备的安全。
2. 如有任何意外情况发生，请立即停止操作并寻求专业人员的帮助。
八、总结本指导书提供了机械加工作业的基本步骤和操作要点，但仍需根据具体情况和工艺要求进行调整和补充。
在进行机械加工作业时，操作人员应牢记安全第一，并严格按照操作规程进行操作。
带式输送机机械加工、焊接、滚筒作业指导书编制：审核：批准:山西交城县兴星冶金设备厂机械加工通用作业指导书1、操作者应仔细看清图纸和工艺文件的各项说明，保持图纸和工艺文件的清洁与完整，并应严格按设计图纸、工艺规程和技术标准进行零部件的加工,不得随意自行更改.2、操作者按照工艺要求查看借用的工、夹、量、刀具是否符合工艺及使用要求，若有疑问，应立即与组长或车间生产管理者联系。
3、操作者应将工、夹、量、刀具分别整齐地放置在工具箱上或其它适当的地方,但不准直接放在机床上，并应妥善保管好，不得任意拆卸而改变原来尺寸或形状.4、在加工前,操作者首先应检查、抽查毛坯或经由上道工序加工并和本工序有关的尺寸，以确定余量是否符合工艺要求。
5、操作者应按照工艺规定的定位基面安装零件。
工艺未规定定位基面的，允许操作者自行选择定位基面和装夹方法，但是必须保证加工出来的工件符合图纸和工艺上的尺寸和精度要求。
在装夹工具前，应将夹具和工件清理干净，在定位基面上不得有铁屑、毛刺、污物及磕碰现象。
6、预压紧工件后，应按工艺要求进行工件的校正,若工艺未作出规定时,可按下列方法校正工件：6．1、当在本工序或本工步中加工到成品尺寸，且以后该加工面不再加工,装配时也不再调整或刮研时，可以按定位基面到加工面技术要求的1／3值校正,最后加工完成后应保证图纸中的技术要求。
6．2、在本工序或本工步中加工的加工面以后尚需加工或刮研，则按该加工面下道工序余量的1／3值校正，加工后要按此检验。
6．3、在本工序或本工步中加工的加工面到成品尺寸，以后该加工面不再加工，且图纸、工艺卡片内对该加工面与定位面无任何要求时，加工后应达到通用技术标准。
7、按工艺要求进行压紧，如工艺上无要求，零件压紧时注意压紧力的位置、大小和方向，并允许自加各种辅助支承，以增强刚性。
压紧前与压紧后都要测量，防止变形和磕碰。
8、凡加工面末到成品尺寸而工艺卡片又未规定工序的粗糙度时，粗车、粗铣、粗刨、粗镗和粗插的表面粗糙度应为Ra6．3（△4），磨削前的各种表面粗糙Z应为Rd3.2（△5）,粗磨时外围的表面粗糙度应为Ra0．8（△7)，平面、轴、孔互为Ral．6(△6)；刮研前的加工面应为Ra3．2～Ral．6(△5~△6）。
机械加工作业指导书本作业指导书的生产、试验方法和检验规则、标志、包装、运输和贮存应按JB/T 7261-94 《铝制板翅式换热器技术条件》和《压力容器安全技术监察规程》的规定执行。
安全生产、文明生产、生产按计划执行。
换热器产品（零部件）在生产、运输过程中，应轻拿轻放、避免磕碰划伤。
未注公差尺寸的极限偏差按GB/T1804-2000 《一般公差未注工程的线性和角度尺寸的公差》的规定：机械加工件按m级（中等级）、非机械加工件按c（粗糙级）执行。
确认工件来料尺寸与图纸，下料单尺寸相符后再按图要求进行加工。
1 划线1.1 划线前的准备工作（1）工件准备包括工件的清理、检查和表面涂色；（2）工具准备按工件图样的要求，选择所需工具，并检查和校验工具。
1.2 操作时的注意事项（1）按图及下料单，确认工具来料尺寸与图纸及下料单尺寸相符；（2）看懂图样，了解零件的作用，分析零件的加工顺序和加工方法；（3）工件夹持或支承要稳妥，以防滑到或移动；（4）在一次支承中应将要划出的平行线全部划全，以免再次支承补划，造成误差；（5）正确使用划线工具，划出的线条要准确、清晰；（6）划线完成后，要反复核对尺寸，去人划线尺寸符合图纸尺寸要求后，才能进行机械加工；（7）批量生产时，划线可只划1~2件，其余加工时用靠模板来定位后进行加工（视具体情况而定）。
2 金加工2.1 车加工（1）接头;①按图要求，取工件将其夹上车床三（四）爪卡盘，调整同轴度，车出或用沙皮纸打光外圆；②按图要求，钻孔并镗孔，保证孔位、孔径、孔深及孔的粗糙度符合图纸要求；③按图要求，车出端面，保证平面与孔的垂直度及平面的粗糙度符合图纸要求；④按图要求，孔口倒角，保证各倒角的尺寸，跳动度、粗糙度符合图纸要求；⑤顶上尾架攻丝3-5牙，其余牙纹手工攻丝；⑥按图要求，定尺车肩，倒除全部锐角后定尺车割下；⑦取工件夹上三（四）爪卡盘，手工攻丝至有效深度，用塞规检验。
（2）法兰：①按图要求，取工件将其夹上车床三（四）爪卡盘，调整同轴度；②按图要求，钻孔，保证孔位、孔深符合图纸要求，镗孔，保证孔径及粗糙度符合图纸要求；③按图要求，车出端面，保证平面与孔的垂直度及平面的粗糙度符合图纸要求；④按图要求，将工件调头，车出另一端面，保证厚度尺寸、保证平面与孔的垂直度、与另一平面的平行度及平面的粗糙度符合图纸要求。
机械加工作业指导书1. 引言机械加工是现代制造业中重要的工艺之一，它涉及到各种机械加工设备和工具的操作技能。
本作业指导书旨在提供一份详细的指导，帮助操作人员正确、高效地进行机械加工作业。
2. 安全操作注意事项机械加工作业过程中存在一定的安全隐患，请务必遵守以下注意事项：2.1 佩戴适当的个人防护装备，如安全帽、耳塞、防护眼镜和手套等。
2.2 确保工作区域干净整洁，防止滑倒或绊倒事故发生。
2.3 严禁戴长发或松散的衣物，防止纠缠在机械设备上。
2.4 使用机械设备前，务必熟悉其操作规程和安全功能。
2.5 遵循工艺要求和操作指南，切勿擅自调整机械设备的参数或使用不合适的工具。
2.6 在进行机械加工作业时，注意观察周围环境，避免与其他操作人员产生碰撞。
3. 设备操作步骤以下为一般机械加工作业的操作步骤：3.1 准备工作3.1.1 验证机械设备的正常工作状态，检查润滑油和冷却液的充足程度。
3.1.2 将工件固定在机械加工设备上，并根据需要进行夹持或夹紧。
3.1.3 对工件进行精确的测量和标记，以确保加工结果的准确性。
3.2 加工准备3.2.1 根据工艺要求选择合适的切削工具，并安装在机械加工设备上。
3.2.2 根据工件材料和加工要求，调整机械设备的参数，如切削速度、进给速度和切削深度等。
3.2.3 确认刀具和工件的相对位置，通过调整机械设备的坐标轴位置来实现。
3.3 加工操作3.3.1 启动机械加工设备，并在观察工件和机械设备运行状态正常后，逐渐提高切削速度和进给速度。
3.3.2 注意监控加工过程中的切削力、温度和振动等指标，避免超过设备或工件的承载能力。
3.3.3 定期检查切削工具的磨损情况，并根据需要更换或修复。
3.4 检验和调整3.4.1 加工完成后，停止机械加工设备并保持其处于停机状态。
3.4.2 检查工件的尺寸和形状，并与设计要求进行比对，判断加工结果是否合格。
3.4.3 如有必要，对加工结果进行微调和修正，以满足工艺要求。

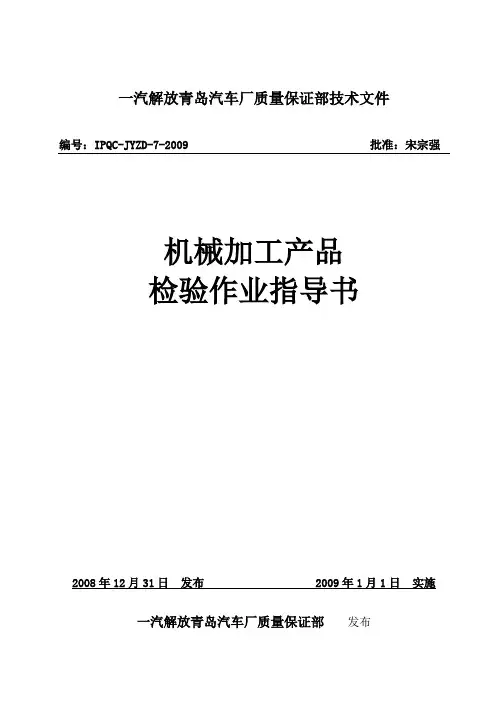

一汽解放青岛汽车厂质量保证部技术文件编号：IPQC-JYZD-7-2009 批准：宋宗强机械加工产品检验作业指导书2008年12月31日发布2009年1月1日实施一汽解放青岛汽车厂质量保证部发布前言本检验作业指导书依据有关汽车标准及一汽解放青岛汽车厂技术文件制定。
是一汽解放青岛汽车厂质量保证部技术文件之一。
本检验作业指导书与国家标准、企业标准及相关技术文件相一致。
从实施之日起，原《IPQC-JYZD-7-2008机械加工产品验作业指导书》同时废止。
各相关部门检验机械加工产品质量时，都需要按本检验作业指导书的规定执行。
本标准由一汽解放青岛汽车厂质量保证部起草。
本检验作业指导书起草人：林桂升本检验作业指导书审核人：石建通1 主要内容与适用范围本检验作业指导书规定了机械加工产品的检验方式及质量记录。
本检验作业指导书主要适用于机加工车间。
2 引用标准下列标准包括的条文，通过在本检验作业指导书中的引用而构成本标准的条文。
在本检验作业指导书发布时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
CA/CBG-1-82 切削零件未注公差尺寸的公差CA/CBG-9-91 未注公差角度的极限偏差3 检验及质量记录规定3.1所有机加工产品必须按产品标准、技术要求等进行自检控制。
3.2检验零件时，按控制计划合理选用量检具，并正确操作。
3.3未注公差尺寸的极限偏差3.3.2 两孔的中心距和孔与零件边缘距离的未注公差尺寸的公差按下表执行。
（以孔径为基本尺寸查选。
当两孔径不相等时，其轴心距的公差按两孔直径的算术平均值确定。
）如3.3.4 L查选。
3.3.5 螺纹长度尺寸L未注公差的极限偏差：对非全螺纹，长度L偏差为0～+1.5P；对全螺纹，长度L偏差为-1.5P～0。
（P：螺纹的螺距）3.4 正常路线件3.4.1 对有明确公差要求的尺寸，检查员按不低于1/30的频次抽检并形成质量记录。
机械加工通用作业指导书1、操作者应仔细看清图纸和工艺文件的各项说明，保持图纸和工艺文件的清洁与完整，并应严格按设计图纸、工艺规程和技术标准进行零部件的加工，不得随意自行更改。
2、操作者按照工艺要求查看借用的工、夹、量、刀具是否符合工艺及使用要求，若有疑问，应立即与组长或车间生产管理者联系。
3、操作者应将工、夹、量、刀具分别整齐地放置在工具箱上或其它适当的地方，但不准直接放在机床上，并应妥善保管好，不得任意拆卸而改变原来尺寸或形状。
4、在加工前，操作者首先应检查、抽查毛坯或经由上道工序加工并和本工序有关的尺寸，以确定余量是否符合工艺要求。
5、操作者应按照工艺规定的定位基面安装零件。
工艺未规定定位基面的，允许操作者自行选择定位基面和装夹方法，但是必须保证加工出来的工件符合图纸和工艺上的尺寸和精度要求。
在装夹工具前，应将夹具和工件清理干净，在定位基面上不得有铁屑、毛刺、污物及磕碰现象。
6、预压紧工件后，应按工艺要求进行工件的校正，若工艺未作出规定时，可按下列方法校正工件：6．1、当在本工序或本工步中加工到成品尺寸，且以后该加工面不再加工，装配时也不再调整或刮研时，可以按定位基面到加工面技术要求的1／3值校正，最后加工完成后应保证图纸中的技术要求。
6．2、在本工序或本工步中加工的加工面以后尚需加工或刮研，则按该加工面下道工序余量的1／3值校正，加工后要按此检验。
6．3、在本工序或本工步中加工的加工面到成品尺寸，以后该加工面不再加工，且图纸、工艺卡片内对该加工面与定位面无任何要求时，加工后应达到通用技术标准。
7、按工艺要求进行压紧，如工艺上无要求，零件压紧时注意压紧力的位置、大小和方向，并允许自加各种辅助支承，以增强刚性。
压紧前与压紧后都要测量，防止变形和磕碰。
8、凡加工面末到成品尺寸而工艺卡片又未规定工序的粗糙度时，粗车、粗铣、粗刨、粗镗和粗插的表面粗糙度应为Ra6．3(△4)，磨削前的各种表面粗糙Z应为Rd3.2(△5)，粗磨时外围的表面粗糙度应为Ra0．8(△7)，平面、轴、孔互为Ral．6(△6)；刮研前的加工面应为Ra3．2～Ral．6(△5～△6)。

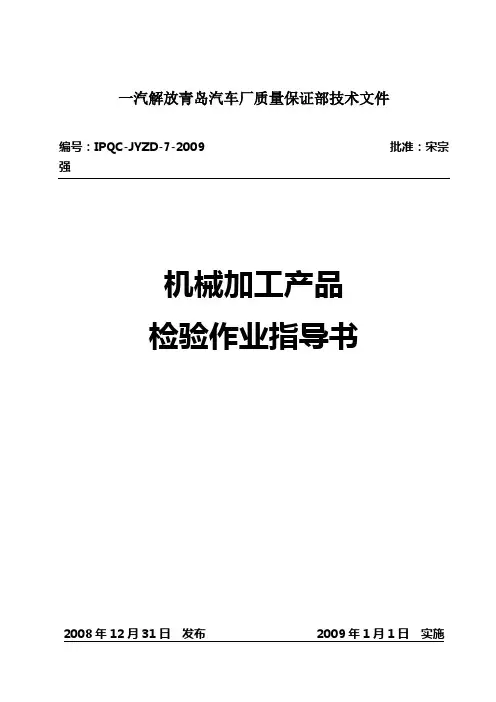

一汽解放青岛汽车厂质量保证部技术文件编号：IPQC-JYZD-7-2009 批准：宋宗强机械加工产品检验作业指导书2008年12月31日发布 2009年1月1日实施一汽解放青岛汽车厂质量保证部发布前言本检验作业指导书依据有关汽车标准及一汽解放青岛汽车厂技术文件制定。
是一汽解放青岛汽车厂质量保证部技术文件之一。
本检验作业指导书与国家标准、企业标准及相关技术文件相一致。
从实施之日起，原《IPQC-JYZD-7-2008机械加工产品验作业指导书》同时废止。
各相关部门检验机械加工产品质量时，都需要按本检验作业指导书的规定执行。
本标准由一汽解放青岛汽车厂质量保证部起草。
本检验作业指导书起草人：林桂升本检验作业指导书审核人：石建通1 主要内容与适用范围本检验作业指导书规定了机械加工产品的检验方式及质量记录。
本检验作业指导书主要适用于机加工车间。
2 引用标准下列标准包括的条文，通过在本检验作业指导书中的引用而构成本标准的条文。
在本检验作业指导书发布时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
CA/CBG-1-82 切削零件未注公差尺寸的公差CA/CBG-9-91 未注公差角度的极限偏差3 检验及质量记录规定3.1所有机加工产品必须按产品标准、技术要求等进行自检控制。
3.2检验零件时，按控制计划合理选用量检具，并正确操作。
3.3未注公差尺寸的极限偏差（以孔径为3.3.2 两孔的中心距和孔与零件边缘距离的未注公差尺寸的公差按下表执行。
基本尺寸查选。
当两孔径不相等时，其轴心距的公差按两孔直径的算术平均值确定。
）如果是两孔组之间的轴心（中心）距按3.3.1条规定执行。
3.3.3 倒角和圆角半径的未注公差尺寸的极限偏差按下表执行。
3.3.4 切削件未注公差角度的极限偏差按下表执行，其值按角度的短边长度L查选。
3.3.5 螺纹长度尺寸L未注公差的极限偏差：对非全螺纹，长度L偏差为0～+1.5P；对全螺纹，长度L偏差为-1.5P～0。

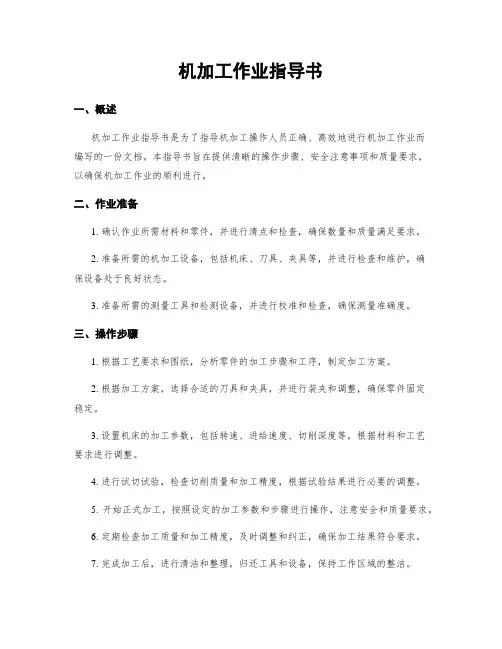

机加工作业指导书一、概述机加工作业指导书是为了指导机加工操作人员正确、高效地进行机加工作业而编写的一份文档。
本指导书旨在提供清晰的操作步骤、安全注意事项和质量要求，以确保机加工作业的顺利进行。
二、作业准备1. 确认作业所需材料和零件，并进行清点和检查，确保数量和质量满足要求。
2. 准备所需的机加工设备，包括机床、刀具、夹具等，并进行检查和维护，确保设备处于良好状态。
3. 准备所需的测量工具和检测设备，并进行校准和检查，确保测量准确度。
三、操作步骤1. 根据工艺要求和图纸，分析零件的加工步骤和工序，制定加工方案。
2. 根据加工方案，选择合适的刀具和夹具，并进行装夹和调整，确保零件固定稳定。
3. 设置机床的加工参数，包括转速、进给速度、切削深度等，根据材料和工艺要求进行调整。
4. 进行试切试验，检查切削质量和加工精度，根据试验结果进行必要的调整。
5. 开始正式加工，按照设定的加工参数和步骤进行操作，注意安全和质量要求。
6. 定期检查加工质量和加工精度，及时调整和纠正，确保加工结果符合要求。
7. 完成加工后，进行清洁和整理，归还工具和设备，保持工作区域的整洁。
四、安全注意事项1. 在操作机床时，必须戴好防护眼镜和手套，确保人身安全。
2. 禁止戴长发、宽松衣物和首饰等物品，以防被卷入机床中造成事故。
3. 在更换刀具和夹具时，必须先停机并断开电源，确保安全操作。
4. 不得随意触摸旋转的刀具和运动中的工件，以免发生危险。
5. 加工过程中，注意保持机床和工作区域的清洁，防止杂物和油污造成事故。
五、质量要求1. 零件加工尺寸和形状要与图纸要求一致，尺寸公差和形状公差要在允许范围内。
2. 表面质量要达到图纸要求的要求，不得出现明显的划痕、凹陷和气泡等缺陷。
3. 加工表面要光洁平整，不得有毛刺、毛边和裂纹等缺陷。
4. 加工零件的装配孔、螺纹孔等要求与图纸一致，尺寸和位置要准确无误。
六、总结机加工作业指导书是机加工操作人员进行机加工作业的重要参考文档。
机加工作业指导书一、前言本作业指导书旨在为机加工操作员提供明确的操作规范和安全指引，确保机加工过程的顺利进行，保障产品质量和生产安全。
二、操作前准备1.操作员应熟悉机加工设备的使用说明书，掌握设备的结构、性能、操作方法和安全要求。
2.检查设备是否正常，确保电源、气压、润滑油等供应充足。
3.准备所需的工具、夹具、刀具和测量仪器，确保其完好、准确。
4.穿戴符合规定的防护用品，如安全鞋、防护眼镜、手套等。
三、操作过程1.根据工艺要求，正确装夹工件，保证工件的定位准确、牢固。
2.根据加工要求选择合适的刀具和切削参数，确保切削过程的平稳、高效。
3.调整设备参数，如主轴转速、进给速度、切削深度等，确保加工质量。
4.加工过程中，保持注意力集中，注意观察设备运行状态和工件加工情况，及时发现并处理异常情况。
5.完成加工后，关闭设备电源，清理工作区域，保持设备整洁。
四、安全注意事项1.严禁在操作过程中戴手套触摸旋转的刀具或工件。
2.加工过程中，禁止将手伸入机床内部或触摸运动部件。
3.如遇设备故障或异常情况，应立即停机，并及时报告维修人员处理。
4.加工结束后，应关闭设备电源，确保设备处于安全状态。
五、质量控制1.操作员应定期对设备进行维护和保养，确保设备处于良好状态。
2.使用合格的刀具和测量仪器，确保加工精度和质量。
3.对加工过程中的关键参数进行监控和记录，如切削力、温度、振动等，以便及时发现问题并采取措施。
4.对加工完成的工件进行质量检查，如尺寸、形位公差、表面粗糙度等，确保产品质量符合要求。
六、操作员培训与管理1.对新入职的操作员进行专业培训，包括设备操作、安全知识、质量意识等方面。
2.定期对操作员进行技能考核和安全培训，提高操作员的技能水平和安全意识。
3.建立完善的设备操作记录和安全检查制度，确保设备操作的规范性和安全性。
七、总结本作业指导书为机加工操作员提供了详细的操作规范和安全指引，旨在确保机加工过程的顺利进行和产品质量的稳定。
机械加工作业指导书操作人员必须持证上岗。
操作人员必须严格遵守“按工艺、按图纸、按技术文件”加工零件。
大零件起吊、按装时必须两人或两人以上操作时，必须指定一人统一指挥，协调作业。
严格按下列顺序进行加工。
严格遵守送检制度，各工序中转时严禁磕碰、飞边、毛刺、生锈、脏、划痕、漏等现象。
1）粗加工：“按工艺、按图纸、按技术文件”进行生产，工件定位按粗基准原则进行，要求工件装夹牢固可靠，切削用量合理。
对气孔、缩松、夹渣等铸造质量问题做标记，挑出来与合格零件隔离。
并向有关人员汇报。
2）半精加工：“按工艺、按图纸、按技术文件”用以加工表面或孔等，为基准，进行加工。
装夹部位在已加工表面时，应用软质材料衬垫。
严格控制形位精度，尺寸精度、表面粗糙度等。
对不符合图纸、工艺及技术文件的零件挑出来，与合格零件隔离，并向有关人员汇报。
3）精加工：“按工艺、按图纸、按技术文件”用已加工表面或孔等定位，应采用基准重合原则定位。
对不符合图纸、工艺及技术文件的零件挑出来，与合格零件隔离，并向有关人员汇报。
4）送检：要求每道工序操作人员必须自检，互检及首件送检制度。
完工后，入库前必须送检。
对零件外观检验，要求零件已加工表面无磕碰、毛刺、生绣、油圬、铁粉等。
非加工面，涂油漆，无划痕等。
产品质量检验规定一．操作者应对本工序生产的产品进行自检，检验标准为产品图样；一般工序可进行抽检，重点工序每件必检。
二．操作者应进行首件检验，中间抽检，末件检验。
三．质检员应根据不同的产品要求，按不同的频次进行检验，发现质量问题及时予以纠正，不合格品作出明确标记。
四．工序间应进行互检，本工序应及时发现上道工序的质量问题，并防止不合格品流入下道工序。
五. 量检具应随时校对并定期送有关部门检验。
机械加工检验作业指导书文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]1目的：为了保证我公司加工所有产品符合质量要求，指导我司在产品实现过程中实施质量过程控制，通过严格执行三检，“首件检验”、“巡回检验”、“终检”将检验工作与工序控制紧密结合，对每一工序的质量问题或可能出现的质量问题不放过，剔除不合格品，使其不能投入下工序或出厂，从而达到工序控制的目的而特制定本作业指导书。
2 适用范围：本作业指导书适用于本公司所有自制产品零部件的检验。
3 检测依据及判定标准：1）过程检验的检测依据：按图纸及工艺卡执行；2）成品检验依据：a)工艺卡（图）或零件图； b)产品设计图样及作业指导书； c)合同规定或交货验收技术条件及标准。
4 定义或名词诠释：1）明确标准：熟悉和掌握质量标准、检验方法，并将其作为测量和试验、比较和判定的依据；2）测量和试验：采用一定的检测器具或设备，按规定的方法，对产品的特性进行测量，得出一具体的数据或结果；3）比较：把检测的结果与规定的标准要求进行比较；4）判定：根据比较的结果，判定产品是否合格；5）处理：将合格的接收（通过），不合格的重新处理（报废或返修等）； 6）记录反馈：把测量或试验的数据做好记录、整理、统计、计算和分析，按一定的程序和方法，向领导和部门反馈质量信息，作今后改进质量，提高质量制订措施的依据5 首件检验：在下述情况下，必须首件检验确认后，才能开始加工；a）新品上线的第一个工件；b）新品调换操作者后加工的第一个工件；c）更换（调整）工艺装备后加工的第一个工件；d）更换机台后加工的第一个工件；e）更换材料后加工的第一个工件；6 检验要求：a）对首件，根据加工工艺要求，核实首件产品的质量特性是否符合要求。
对首批检查的工件，技术员和操作者必须做好自检，在技术员和操作者对规定尺寸及外观质量自检合格后送检验员检查。
无论在任何情况下，首件检验未经检验合格，不得进行批量生产或继续加工作业（注意：除了开发新品新工艺以外、检验一般不参与首件调试过程数据验证与记录，避免检验越权生产干涉，同时也避免生产一线技术员对工艺准备、工艺指导、工艺监督不作为或推卸责任）。
机加检查员检验操作指导书机加检查员主要依据以下标准进行检验：1.GB/T1182－《形状和位置公差》2.GB/T25376－《金属切削机床机械加工件通用技术条件》3.GB/T25374－《金属切削机床清洁度的测量方法》4.GB/T19001－《质量管理体系要求》5.Q/QxSC01．00～8.5－《质量手册》6.Q/QxJ06.06－《铸铁件和铸钢件清理检验及涂底漆工艺规程》7.相关产品的图纸、工艺文件等标准要求。
总则：机加检查员工作重心应逐步前移，即由加工完成检验向加工过程监督检验进行过渡，充分发挥检查员的鉴别、把关、报告、监督四大职能作用，严格执行“三检”、“三按”制度，所有机加检查员必须根据检验业务分工，经常了解、掌握所负责加工零件机床的工作精度状态，操作者加工零件时的按卡是否合理、加工过程主轴的转数及进给是否附和工艺文件要求等，对检验结果进行确认。
第一步骤：检验前准备检验前，机加检查员必须详细认真的看懂被测零件的图纸及工艺文件，同时查看该件加工路线单上序的检验状态，确认上道工序合格后，应根据图纸及本道工序工艺文件按排的加工内容确定检验项目，制定检验方法、准备所需量检具并对量检具的使用状态进行确认。
对于主要零件要提前请晒该件的合格证。
第二步骤：检验过程1.机加检查员应首先对被测零件进行目测检验，查看被测零件的飞边、毛刺、倒角、清洁度及清铲状态，包括热时效等是否符合标准要求，必要时可要求操作者或车间技术人员对该件进行返工（返修）处理，直至满足要求。
2.被测零件在符合上述要求后，检查员方可对被测零件几何精度进行检验，检验前应对所使用量检具进行校对，检验过程中检查人员应做到正确、合理使用量检具，对于主要零件要记录检验时被测零件的温度或被测零件所在场地的环境温度。
检验过程中检查人员所记录被检测零件的几何精度数值要真实、清晰、可靠。
对于主要零件检查人员要根据质检室内部管理规定关于《质检室质量记录填写规范》进行认真填写。
机械加工零件检验手册机械加工零件检验手册在进行检验前，质检人员应仔细阅读图纸和技术要求，如有疑问应及时与相关人员沟通，以确保完全理解图纸和技术资料的要求。
在检验时，应按照图纸要求测量基准进行测量。
如果图纸未规定基准，则应尽可能使测量基准与设计基准重合。
如果图纸中未规定表面粗糙度要求，则粗加工工序加工后的表面粗糙度Ra值应不小于25μm。
在使用测量工具时，应正确使用，并避免用力过猛。
质检人员应本着“先重要，后次要”的测量原则，对于图纸尺寸要求严格的工件，应参照公差对照表找出公差范围并进行100%检验。
为避免量具误差，质检人员应统一测量一个尺寸并在多个点位进行测量，以保证测量结果的正确性，并填写质量检验记录。
在进行检验时，必须依照图纸等技术资料按照检验项目、测量工具及检验方法进行检验。
例如，在检验外观时，需要目测工件表面是否有划痕、磕碰等现象，以及工件表面是否清洁无污渍、锈斑、焊斑等。
在测量外径尺寸时，应使用外径千分尺，并在测量前校对量具。
对于孔的精度要求不高的工件，可以使用游标卡尺测量，而对于孔的精度要求较高的工件，则应使用塞规或内径百分表进行测量。
总之，在进行机械加工零件的检验时，质检人员应仔细阅读图纸和技术要求，并按照标准的检验项目、测量工具及检验方法进行检验，以确保工件的质量符合要求。
管式内径千分尺可用于测量50mm以上的孔径。
在使用前，需要选择合适的长杆，并使用外径千分尺校正零位。
使用时，内径千分尺应在孔内摆动，在直径方向找出最大值和轴上找出最小值，这两个重合值就是孔的实际尺寸。
游标量角器（角度尺）适用于单件小批量生产、圆锥精度不高的测量。
根据工件角度大小选择不同的测量装置，角度调好后，紧靠工件的标准面，用透光法检查。
角度样板适用于大批量生产的产品测量。
使用专用样板，样板通过中心，用透光法检查是否合格。
锥度量规用于评定锥度精度要求较高时以接触面积的大小来评定锥度精度的产品。
使用圆锥塞规和套规均匀分部涂抹三条显示剂与工件圆锥接触并转动半圈，显示剂均匀，说明接触良好，锥度正确。
1.0目的
规范加工工序制程品外观检验标准统一性，建立一套通用检验判定标准以便于加工工序QC能正确地对各（包含但不限于打样/试产/试模/量产）产品进行不合格品类别鉴定。
防止不合格品的流出，特制订本作业指导书。
2.0适用范围
适用于礼品事业部加工工序（包含但不限于打样/试产/试模/量产）所有产出品外观品质的检验及判定
3.0权责
3.1业务：客户外观样提供
3.2工程：产品结构样制作及提供
3.3品管：产品外观限度样的制定/产品结构限度样制定及提供
4.0定义
4.1 限度允收：利用实物对比/参照之方式，对产品处于外观限度样/产品结构限度样符合规格之内进行的品质放行。
4.2合格：满足要求或符合品质限度OK样之限度内产品
4.3不合格：不满足要求或超出合品质限度OK样之限度外产品
5.0检验标准
6.0 相关处理方式
6.1 执行标准：严重CR AQL=0 主要MA AQL=0.65 次要MJ AQL=2.5,
6.2 严重ａ类异常---进行紧急处理，物料进行扣留拦截并标示隔离，要求生产立即停改并发出《品质异常单》，需对已
完成物料进行追溯贴具红色报废标示（或黄色不良标示）并隔离处理
6.3 严重ｂ类异常/主要ａ类异常---物料进行流程拦截，需生产标示处理，发出《品质异常单》，需对已完成物料进行
追溯贴具黄色不合格标示
6.4 主要ｂ类异常/次要异常---进行流程性管控，通知相关工序品管人员进行处理跟进，对已完成物料进行追溯贴具绿
色合格标示（或黄色不合格标示）
7.0 相关表单
7.1 《品质异常单》
7.2 《首件确认单》
7.3 《IPQC巡检报告》。
1目的：
为了保证我公司加工所有产品符合质量要求，指导我司在产品实现过程中实施质量过程控制，
通过严格执行三检，“首件检验”、“巡回检验”、“终检”将检验工作与工序控制紧密结合，对
每一工序的质量问题或可能出现的质量问题不放过，剔除不合格品，使其不能投入下工序或出厂，从而达到工序控制的目的而特制定本作业指导书。
2适用范围：
本作业指导书适用于本公司所有自制产品零部件的检验。
3检测依据及判定标准：
1）过程检验的检测依据：按图纸及工艺卡执行；
2）成品检验依据：a)工艺卡（图）或零件图；b)产品设计图样及作业指导书；c)合同规定或交货
验收技术条件及标准。
4定义或名词诠释：
1）明确标准：熟悉和掌握质量标准、检验方法，并将其作为测量和试验、比较和判定的依据；2）测量和试验：采用一定的检测器具或设备，按规定的方法，对产品的特性进行测量，得出一具
体
的数据或结果；
3）比较：把检测的结果与规定的标准要求进行比较；
4）判定：根据比较的结果，判定产品是否合格；
5）处理：将合格的接收（通过），不合格的重新处理（报废或返修等）；
6）记录反馈：把测量或试验的数据做好记录、整理、统计、计算和分析，按一定的程序和方法，
向
领导和部门反馈质量信息，作今后改进质量，提高质量制订措施的依据
5首件检验：
在下述情况下，必须首件检验确认后，才能开始加工；
a）新品上线的第一个工件；
b）新品调换操作者后加工的第一个工件；
c）更换（调整）工艺装备后加工的第一个工件；
d）更换机台后加工的第一个工件；
e）更换材料后加工的第一个工件；
6检验要求：
a）对首件，根据加工工艺要求，核实首件产品的质量特性是否符合要求。
对首批检查的工件，技
术
员和操作者必须做好自检，在技术员和操作者对规定尺寸及外观质量自检合格后送检验员检查。
无论在任何情况下，首件检验未经检验合格，不得进行批量生产或继续加工作业（注意：除了开发新品新工艺以外、检验一般不参与首件调试过程数据验证与记录，避免检验越权生产干涉，同时也避免生产一线技术员对工艺准备、工艺指导、工艺监督不作为或推卸责任）。
b）作好首检检验记录，要求按工件种类分类、班别、机台及操作者填写首检记录，以便于追溯。
c）检验状态分为：合格、不合格、待检、检后待定；产品标识要求填写“工件料号/名称、规格、
首
检合格、日期、检验者等”要素，首检报告同样填写并要求与路线单一起放置直至本工序批次加工结束、工序完工检验结束后收回并整理存档1年。
7巡回检验：
由检验人员在生产现场，进行日常工艺纪律巡回监督检查，重点监控工序质量和工艺纪律，并做好记录、并对质量异常出具《制程质量异常处理单》。
a）根据检验工艺规程和作业指导书的要求、检验、核对巡检产品的质量特性值是否真正符合要求。
b）若巡检时某质量特性值不合格，应按《不合格品控制程序》处理，同时，立即对本次巡检与上
次
巡检（或首检）间隔中生产的产品的不合格质量特性值逐件100%检查，剔除不合格品--追溯。
c）对巡检中剔除的不合格品按《不合格品的控制程序》进行处理。
d）对投入批量生产的工件某尺寸在机加工过程中有争议时，应立即报告技术部门进行分析性检查、仲裁性检测，必要时核实工艺装备或工艺卡，严禁不合格工艺装备或工艺卡继续生产和现场毛坯
流入下道工序。
8成品检验（终检）：
全部加工活动结束后，对半成品或完工的产品、零件进行综合性的核对工作，核对加工件的工序是否全部完成，有无漏序、跳序的现象存在，并分析原因，采取措施。
1）成品检验依据：a)工艺卡（图）或零件图；b)产品设计图样及作业指导书；c)合同规定或交货
验
收技术条件及标准。
2）成品检验的抽样规定:
a）成品批抽样以该批次总数量的10%、但不低于5件。
如果检测样件全部检测项目（质量特性）
均
合格，则判定该完工批次为合格批次。
b）如果检测样件的一个（或一个以上）检测项目（质量特性）不符合。
则应对整个完工批产品该
检
测项目（质量特性）全数（100%）的检验，剔除所有不合格品，剔除不合格品后的完工批次判定
为合格批次，并填写检验记录。
9成品检验内容和项目：
a）检验加工后的几何尺寸；
b）检验形状和位置误差；
c）检验加工面的粗糙度；
d）检验外观，对零件的倒角、毛刺、磕碰、划伤应予以特别注意。
e）检查应有的标识是否齐全、正确，有无漏序、跳序的现象存在，在批量的成品中，有无尚未完
工
或不同规格的零件混入，并分析产生的原因，采取纠正措施，必要时提出防止再发生的措施建议。
f）以上检验OK后，需在出货标签上敲检验章“检验01”字样。
10记录：
1）填写《产品首检巡检尺寸报告单》及《产品质量检验单（终检）》；
2）检测时发现不合格要及时出具《不合格品处置单》，相关检验信息应记录在《不合格品台账记
录表》，
便于日后检索和追溯；
3）记录、整理、存档管理。
