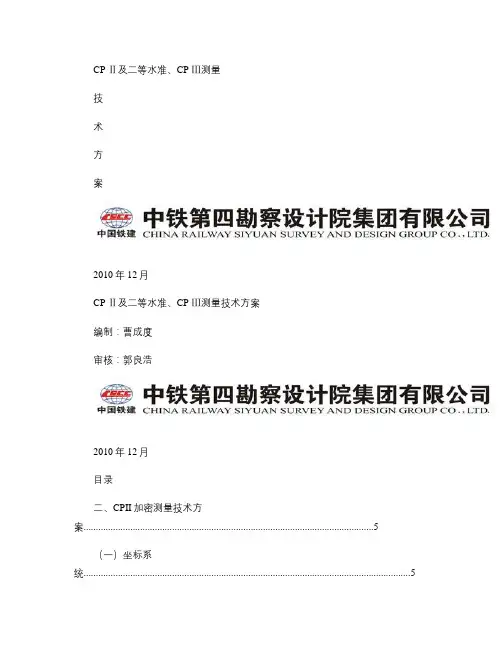

CP Ⅱ及二等水准、CP Ⅲ测量技术方案2010年12月CP Ⅱ及二等水准、CP Ⅲ测量技术方案编制：曹成度审核：郭良浩2010年12月目录二、CPII加密测量技术方案 (5)（一）坐标系统 (5)（二）CPII 加密点布设要求 (5)1．CPII加密点的布设位置 (5)2．CPII 加密点的埋设 (6)3．CPII加密点的编号 (8)4．CPII加密点点之记绘制 (8)（三）CPII 加密测量及数据处理 (8)1．采用GPS方式加密CPII网的具体要求 (8)2．采用导线测量方式加密CPII网的具体要求 (9)3．采用导线测量方式加密CPII网的具体要求 (11)三、二等水准基点加密测量技术方案 (13)（一）高程系统 (13)（二）二等水准加密点埋设要求 (13)（三）二等水准加密测量及数据处理 (13)1．测量要求 (13)2．技术要求 (14)3．三角高程上桥 (15)4．数据处理 (15)四、CPIII控制网测量技术方案 (18)（一）CPIII 控制网测量前准备工作 (18)1．精测网全面复测 (18)2．线下工程沉降和变形评估 (18)3．线下工程平面和高程线位复测 (18)4．CPII 及二等水准加密测量合格 (18)（二）CPIII 控制点布设 (18)1．CPIII 控制点元器件 (18)2．CPIII 控制点埋设 (20)3．CPIII 控制点编号 (23)4．CPIII 棱镜组件使用 (23)（三）CPIII 平面控制网观测及数据处理 (24)1．平面定位精度要求 (24)2．仪器要求 (24)3．测量方法 (24)4．数据处理 (27)5．区段接边处理 (28)（四）CPIII 高程控制网观测及数据处理 (29)（五）CPIII 控制网复测 (32)1．平面网复测 (32)2．高程网复测 (33)3．复测精度分析与成果整理 (33)（六）CPIII 控制网维护 (33)（七）上交成果 (34)二、CPII加密测量技术方案（一）坐标系统平面坐标系统采用中铁四院提交的精测网成果相应的工程独立坐标系统，参考椭球体采用北京--54坐标系椭球体参数。

二等水准测量实训项目指导书二〇〇九年七月二等水准测量实训项目指导书1 任务概述某地占地面积1000余亩，平均海拔73m，地势平坦，便于测量作业。

实训内容有：测区踏勘、实地选点、二等水准观测（往返）、外业高差与概略高程表编算、水准网平差计算。

2 测区已有资料2.1 1：1000地形图；2.2控制点成果表；2.3控制点点之记。

3 作业依据3.1《国家一、二等水准测量规范》（GB12897-91）,以下简称规范。

3.2本实训项目指导书。

4 高程基准与作业方法4.1高程基准本次作业采用1985国家高程基准。

4.2 作业方法4.2.1根据地形条件沿主干道布设5-8个水准点组成闭合环，并绘制水准点点之记。

相邻两水准点之间的水准路线为一测段，相邻的2-3个测段为一区段。

4.2.2 作业开始后的一周内，应每天检验i角，若i角较为稳定时，以后每隔15天检验一次，直到作业结束。

4.2.3二等水准测量采用单路线往返观测，一条路线的往返测，应使用同一类型的仪器和转点尺乘，沿同一道路进行。

4.2.4 在一个区段内，先进行所有测段的往测（或返测），随后再连续进行该区段的返测（或往测）。

同一测段的往测（或返测）与返测（或往测）应分别在上午和下午进行，在日间温度变化不大的阴天和观测条件较好时，若干里程的往返测可同时在上午或下午进行，但不应超过该区段总站数的30%。

4.2.5观测时间与气象条件要求水准观测应在标尺分划线成像清晰而稳定时进行。

下列情况，不应进行观测：a.日出后与日落前30分内；b.太阳中天前后各约2h内（可根据地区、季节和气象情况，适当增减中午间歇时间）；c.标尺分划线的影像跳动而难以照准时；d. 气温突变时；e.风力过大而使标尺与仪器不能稳定时。

4.2.6测站观测程序a.往测奇数站：后（基）→前（基）→前（辅）→后（辅），b.往测偶数站：前（基）→后（基）→后（辅）→前（辅）；c.返测奇数站：前（基）→后（基）→后（辅）→前（辅）；d.返测偶数站：后（基）→前（基）→前（辅）→后（辅）。

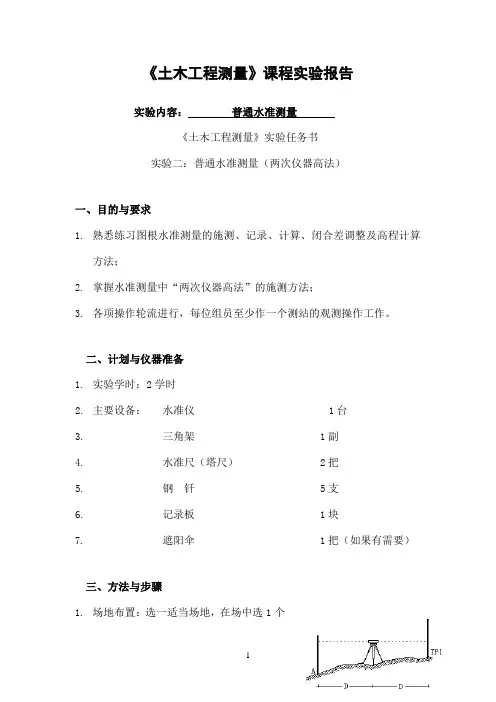

《土木工程测量》课程实验报告实验内容：普通水准测量《土木工程测量》实验任务书实验二：普通水准测量（两次仪器高法）一、目的与要求1.熟悉练习图根水准测量的施测、记录、计算、闭合差调整及高程计算方法；2.掌握水准测量中“两次仪器高法”的施测方法；3.各项操作轮流进行，每位组员至少作一个测站的观测操作工作。

二、计划与仪器准备1.实验学时：2学时2.主要设备：水准仪 1台3.三角架1副4.水准尺（塔尺）2把5.钢钎5支6.记录板1块7.遮阳伞1把（如果有需要）三、方法与步骤1.场地布置：选一适当场地，在场中选1个坚实点作为已知高程点A（高程假定为H A＝100.000m），选定B，C，D，E四个坚实点作为待测高程点，进行闭合水准路线测量（具体要求见“四、水准路线要求”）；2.安置水准仪于A点和待测水准点（右例图为TP1）大致等距离处，进行粗略整平和目镜对光；3.后视A点的水准尺，精平后读取后视读数a，记入手薄；前视TP1点的水准尺，精平后读取前视读数b，记入手薄。

并计算两点间高差h ab；4.依次连续设站，连续观测，最后测回至A点，形成一条闭合水准路线；5.计算高差闭合差f h，并判定闭合差f h是否符合限差要求；限差公式为：（mm）或（mm）式中：n ——测站数L ——水准路线的长度，以km为单位6.如果符合限差要求，则将闭合差f h分配改正，求出改正后各待测点的高程；7.如果闭合差f h超限，则寻找原因，并重新测量。

四、水准路线要求1.要求每组独立测量一条闭合水准路线，每位组员负责主测其中的一个测站工作（其余组员配合施测工作）；2.各水准点之间相隔50～80m。

各点之间应有较明显的高差，如有需要中间可以设转点TP i；。

控制测量生产设计实习二等水准测量技术设计书测绘1301班5组2016年7月一、任务概述1.任务来源控制测量生产实习是学生在修完《控制测量学》课程后的一个重要实践教学环节，其目的是使学生在获得基本知识和基本技能的基础上，进行一次较全面、系统的训练，以巩固课堂所学理论知识、提高操作技能，使学到的理论与实践紧密接合。

2.任务目的①培养学生独立工作和解决问题的能力。

②培养学生严肃认真、实事求是、一丝不苟的科学态度。

③培养吃苦耐劳、爱护仪器工具、相互协作的职业道德3.测区范围中南大学测绘工程专业实践教学基地（浏阳乡村发现度假村）地处湖南省浏阳市北盛镇乌龙社区，距浏阳市区 30 多公里、距省会长沙约 40 公里，位于东经 113°26′、北纬 28° 17′。

4.测区任务二等水准测量：每二个小组完成全网观测、数据处理二级GPS-RTK 测量。

5. 实习仪器工具水准仪：ZDL700（8+2 台）、DSZ2（8+1 台）及其配套水准尺，含测伞、测轮、尺垫、数据线、脚架、竹杆等；6. 使用软件GPS 控制测量数据处理（包括基线解算和网平差）采用广州中海达测绘仪器有限公司HGO 事后GPS 测量数据处理软件进行。

二、测区自然地理概况和已有资料情况1.自然地理概况该行政村隶属呈贡县斗南镇，距斗南镇政府所在地7公里，全村国土面积2.06平方公里，海拔1880米，年平均气温15.4℃，年降雨量805毫米，适合种植蔬菜、花卉等农作物。

全村耕地面积2560亩，人均耕地0.89亩，林地210亩。

2.引用文件1)《全球定位系统(GPS)测量规范》（GB/T 18314-2009 ）；2)《国家一、二等水准测量规范》(GB/T 12897-2006)；3)《全球定位系统实时动态测量(RTK)技术规范》（CH/T 2009-2010）；4)《测绘成果质量检查与验收》（GB/T 24356-2009）5)《测绘作业人员安全规范》(CH 1016-2008)6)《测绘技术总结编写规定》(CH/T 1001-2005)2.坐标系统：北盛坐标系3°30′00″）高程系统：北盛高程系（H DA65 =102.000m）GPS-E 级网点略图三.精度要求1.测量精度指标：每千米水准测量的偶然中误差M△≤0 .1mm每千米水准测量的全中误差Mω≤0 .2mm。

国家一、二等水准测量规范1、术语：➢结点：水准网中至少连接3条水准测线的水准点。

➢水准路线：同级水准网中相邻结点间的水准测线。

➢区段：水准路线中两相邻基本水准点间的水准测线。

➢测段：两相邻水准点间的水准测线。

➢连测：将水准点或其他高程点包含在水准路线中观测。

➢支测：自路线中任一点连接其他水准路线上水准点的观测。

➢接测：新设水准路线上任一点连接其他水准路线上水准点的观测。

2、水准网➢高程系统和高程基准水准点的高程采用正常高系统，按照1985国家高程起算。

青岛观象山国家原点高程为72.260。

岛屿也应采用这一系统与基准，确有困难时，可建立局部水准原点，根据岛上验潮资料求得平均海水面确定其高程基准。

凡是采用局部水准原点求定的水准点高程，应在水准点成果中注明，并说明局部高程基准的有关情况。

➢测量精度➢布设原则1)一等水准路线尽量沿公路布设，水准路线应闭合成环，并构成网状。

一等水准环线的周长，东部地区应不大于1600km，西部地区应不大于2000km。

山区和困难地区可酌情放宽。

2)一等水准网每隔15年复测一次，每次复测的起讫时间不得超过5年。

3)二等水准网在一等水准环内布设。

二等水准路线尽量沿公路、大河及河流布设。

二等水准环线的周长，在平原和丘陵地区不应大于750km，山区和困难地区可酌情放宽。

4)水准线路附近的验潮站基准点应按一等水准测量精度连测。

国家卫星定位系统基本网点和连续运行站、国家基本重力网点、地壳运动监测网络基准点、城市及工业区的沉降观测基准点应列入水准路线予以连测，若连测确有困难可以支测，施测等级与布设路线等级相同。

5)路线附近的其他大地点、水文点、气象站等其他固定点，可根据需要列入路线予以连测或支测。

支线的施测等级可按使用单位的要求确定。

➢水准点布设密度水准路线上，每隔一定距离应布设水准点，水准点分为基岩水准点、基本水准点、普通谁准点三种类型。

各种水准点的间距及布设要求应按表2规定执行。

➢新设路线与已测路线的连测新设的一、二等水准路线的起点与终点，应是已测的高等级或同等级路线的基岩水准点或基本水准点。

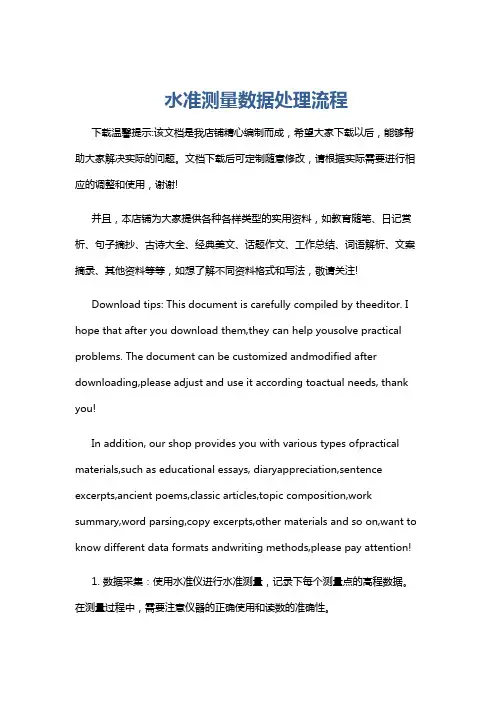

水准测量数据处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 数据采集：使用水准仪进行水准测量，记录下每个测量点的高程数据。

普通水准测量一、水准点为了统一全国高程系统和满足各种测量的需要，测绘部门在全国各地设立并用水准测量方法获得其高程的固定点，这些点称为水准点（Bench Mark），简记为BM。

水准点有永久性和临时性两种。

1. 永久性水准点永久性水准点一般用混凝土制成标石，标石的顶部嵌有半球形的金属标志，其顶部标志着该点的高程。

水准点标石的埋设处应选在地质稳定牢固、便于长期保存又便于观测的地方。

标石的顶部一般露出地面，如图2-15所示。

但等级较高的水准点的标石顶面埋于地表下，使用时，按指示标记挖开，用后再盖土，如图2-16所示。

永久性水准点也可以用金属标志将其埋设在坚固稳定的永久性建筑物的基角上，称为墙上水准点，如图2-17所示。

图2-15 水准点标石及埋设（尺寸单位：cm）图2-16 高等级水准点标石及埋设（尺寸单位：cm）2.临时性水准点临时性水准点可以用大木桩打入地面下，桩顶钉入顶部为半球形的铁钉。

也可以利用地面上突出的坚硬岩石或在建筑物的棱角处、电线杆上、大枯树上以及其它固定的、明显的、不易破坏的地物上，用红油漆画出临时水准点的标志“○+BM i ”或“○·BM i ”。

水准点做标志后，还应在记录簿上绘制“点之记”，即绘记水准点附近的草图或对点周围的情形加以说明，注明水准点的编号i ，一般在编号前加BM 作为水准点的代号BM i 。

二、 施测方法如图2-18所示，已知A 点高程H A ，现要求出B 点高程H B 。

因两点的距离较远或高差较大，则安置一次仪器无法测出A 点与B 点的高差h AB ，此时可在两点间加设若干个临时立尺点，称为转点（以符号ZD 表示），转点（ZD ）是指在水准测量中既有前视读数，又有后视读数，只起传递高程作用的点。

然后连续多次安置水准仪，测定两相邻点间的高差，最后取各个高差的代数和，可得到A 、B 两点的高差。

图2-18 普通水准测量施测示意图具体观测步骤如下：(1)如图2-18，置水准仪于距已知后视高程点A 一定距离的Ⅰ处，并选择好前视转点ZD 1，将水准尺置于A 点和ZD 1点上。

第一章1．测量学的概念？建筑工程测量的任务是什么？测量学的概念：测量学是研究地球的形状和大小以及确定地面点位的科学。

它的内容包括测定和测设两部分。

（1）测定测定是指得到一系列测量数据，或将地球表面的地物和地貌缩绘成地形图。

（2）测设测设是指将设计图纸上规划设计好的建筑物位置，在实地标定出来，作为施工的依据。

建筑工程测量的主要任务：（1）测绘大比例尺地形图。

（2）建筑物的施工测量。

（3）建筑物的变形观测。

2．何谓水准面，其特性是什么？何谓大地水准面？它们在测量中的作用是什么？地球上任何自由静止的水面都是水准面，水准面有无数多个，水准面的特性是处处与铅垂线（重力作用线）垂直。

与平均海水面吻合并向大陆、岛屿内延伸而形成的闭合曲面为大地水准面。

水准面是测量工作的参照面，大地水准面是测量工作的基准面。

3. 何谓铅垂线？它们在测量中的作用是什么？重力的方向线称为铅垂线，它是测量工作的基准线。

4. 何谓绝对高程？何谓相对高程？何谓高差？已知H A=36.735m，H B=48.386m ，求h AB。

地面点到大地水准面的铅垂距离，称为该点的绝对高程（也称海拔），简称高程，用H 表示。

在局部地区，有时需要假定一个高程起算面，地面点到该水准面的垂直距离称为相对高程。

地面两点间的高程之差，称为高差，用h 表示。

h AB = H B-H A = 48.386-36.735 = 11.651m5. 何谓大地坐标？何谓高斯平面坐标？大地测量中以参考椭球面为基准面建立起来的坐标系。

地面点的位置用大地经度、大地纬度和大地高度表示的坐标，称为大地坐标，又叫地理坐标。

高斯投影是将地球地球表面划分成若干带，然后用中心投影的方法将每个带投影到平面上，称高斯投影。

在高斯投影面上以该带的中央子午线与赤道交点的投影为原点，以赤道位置为y 轴，规定向东为正；以中央子午线为x 轴，规定向北为正，这样建立起来的坐标系统即为高斯平面坐标系。

地面点在高斯坐标平面上的直角坐标称高斯坐标。

二等水准测量设计和技术要求1. 水准网的布设1．1水准网的技术设计水准网布设前，必须进行技术设计，获得水准网和水准路线的最佳布设方案。

技术设计的要求、内容和审批程序按照ZD A75 001《测绘技术设计规定》执行。

1． 2高程系统和高程基准水准点的高程采用正常高系统，按照1985国家高程基准起算。

海上岛屿不能与国家高程网直接连测时，可建立局部水准原点，根据岛上验潮站平均海 水面的观测确定其高程，作为该岛屿及其附近岛屿的高程基准。

凡采用局部水准原点测定的水准点高程，应在水准点成果表中注明，并说明局部高程基准的有关情况。

1． 3水准测量的精度每公里水准测量的偶然中误差∆M 和每公里水准测量的全中误差W M 一般不得超过表1 规定的数值。

∆M 和W M 的计算方法见后面式（1）和式（2）规定。

2． 选点与埋石2．1选点2.1.1选定水准路线时，应尽量沿坡度较小的公路、大路进行，应避开土质松软的地段和磁场甚强的地段，应避开行人、车辆来往繁多的街道和大的火车站等，应尽量避免通过大的河流、湖泊、沼泽与峡谷等障碍物；选定水准点时，必须能保证点位地基坚实稳定、安全僻静，并利于标石长期保存与观测。

2.1.2每一个水准点点位选定后，应设立一个注有点号、标石类型的点位标志，并按规定填绘点之记；在选定水准路线的过程中，须按规定绘制水准路线图；对于水准网的结点，还须按规定格式填绘结点接测图。

3． 2埋石水准标石，含基岩水准标石、基本水准标石和普通水准标石三大类型。

根据其制作材料和埋石规格的不同，可分别为表2所列十一种标石。

标石的埋石类型可根据实地情况及相应的规定要求选定、埋设和整饰。

4．仪器的技术要求4．1仪器的选用二等水准测量中使用的仪器按表3规定执行。

4．2仪器应按规范在作业前后或作业过程中作相应的检校。

4．3仪器技术指标二等水准测量中所用仪器其技术指标按表4规定执行。

表4中自动安平水准仪磁致误差，指自动安平水准仪在磁感应强度微0.05mT的水平方向上的稳恒磁场作用下，引起视线的最大偏差。

施工测量成果报验单一、施工测量控制应符合下列规定：1、监理机构应主持测量基准点、基准线和水准点及其相关资料的移交，并督促承包人对其进行复核和照管。

2、监理机构应审批承包人编制的施工控制网施测方案，并对承包人施测过程进行监督，批复承包人的施工控制网资料。

3、监理机构应审批承包人编制的原始地形施测方案，可通过监督、复测、抽样复测或与承包人联合测量等方法，复核承包人的原始地形测量成果。

二、测量成果报验单程序1、编写测施工控制测量成果报告。

报告中需有以下内容；1）工程概况2）任务的基本情况1.对甲方提供的平面控制点和高程水准点进行复核。

2.检查导线点的通视情况及位置是否合理，是否需要加密。

3.对加密控制点统一编号标记，进行导线测量和水准测量。

4.对测量数据进行计算和平差，报监理工程师复核。

5.用审批的导线点和水准点进行施工放样测量。

3）技术实施情况1．控制点测量复核a.控制点复核；对全线控制点进行复核。

复核结果（插入附表-附合导线平差计算表）b．高程水准点复核；对甲方提供的水准点进行复核，按四等水准的要求进行观测。

复核结果（插入附表-附和水准路线平差表）以上复测结果证明设计院提供的基准点的数据正确可靠。

2．控制点加密a.选点、埋点；为满足工程施工和测量的需要，我们选点尽量避开设计线路施工范围，不易被破坏，又保证点与点之间相互通视。

B．控制点测量①平面控制测量②高程控制测量4）内业整理情况将所新测得控制点成果的平面坐标和高程资料通过计算进行平差和整理，列出测量成果表。

以上为施工控制测量报告编写内容大项，具体详细内容需根据施工情况进行详细编写2、施工控制测量报告编写完成后，附在施工测量成果报验单后边，报送给监理机构进行复核。

施工测量成果报验单出自《水利工程施工监理规范》（SL288-2014）中【CB13施工测量成果报验单、附件1附合导线平差计算表、附件2附和水准路线平差表、附件3测量成果表】CB13 施工测量成果报验单（承包[ ]测量号）份，由承包人填写，监理机构审核后，承包人份、监理机构份、发包人份。

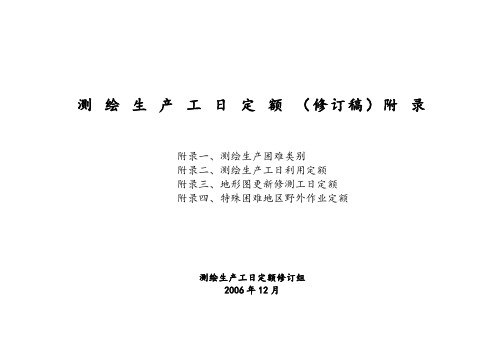

测绘生产工日定额（修订稿）附录附录一、测绘生产困难类别附录二、测绘生产工日利用定额附录三、地形图更新修测工日定额附录四、特殊困难地区野外作业定额测绘生产工日定额修订组2006年12月目录说明 (5)附录一、测绘生产困难类别 (6)一、困难类别表⒈渡河水准困难类别表⒉ GPS连续运行站建设困难类别表⒊大地测量数据处理困难类别表⒋ 1:2000—1:500摄影测量与遥感外业控制测量（含布设对空标志、测图控制）困难类别表⒌ 1:2000—1:500像片调绘、地形图更新（地物）困难类别表⒍ 1:2000—1:500摄影测量与遥感内业，地形图编制困难类别表⒎ 1:2000—1:200工程测图，野外地形数据采集与编辑(DLG)，地图数据采集与编辑（DLG）, 地籍测绘, 房产测绘困难类别表⒏野外地形数据采集与编辑(DEM) 困难类别表⒐普通地理图编制困难类别表⒑地籍调查困难类别表⒒房产面积测绘困难类别表⒓境界测绘困难类别表⒔工程控制测量中的GPS测量困难类别表⒕工程测量中的其它控制测量(一) 三角、小三角选点困难类别表(二) 水准、导线选点困难类别表精彩文档(三) 造标、埋石困难类别表(四) 三角观测困难类别表(五) 水准、导线观测困难类别表⒖管线测量(一)管线竣工测量困难类别表(二)管线探测困难类别表⒗工程线路测量、道路断面测量困难类别表⒘规划道路定线困难类别表⒙人防洞室（含天然洞穴）测量困难类别表⒚海洋大地测量困难类别表⒛跨海高程传递困难类别表21.滩涂地形测量(一) 水深测量困难类别表(二) 人工测点困难类别表22.海底地形测量困难类别表23.海底重力测量困难类别表24.海洋磁力测量困难类别表25侧扫声纳测量困难类别表26.江湖水下地形测量（含江湖水深地形测量、侧扫声纳测量、浅地层测量）困难类别表27.河道断面测量困难类别表二、困难类别图（略）⒈电磁波测距、天文测量困难类别图⒉一、二等水准测量困难类别图精彩文档⒊三、四等水准测量困难类别图⒋重力测量、GPS测量困难类别图⒌ 1:5000—1:50000摄影测量与遥感外业控制测量(含布设对空标志、测图控制)困难类别图⒍ 1:5000—1:50000摄影测量与遥感外业调绘、地形图更新(地物)困难类别图⒎ 1:5000—1:10000摄影测量与遥感内业困难类别图⒏ 1:50000摄影测量与遥感内业困难类别图⒐ 1:5000—1:100000地图编制困难类别图⒑ 1:250000—1:500000地图编制困难类别图⒒ 1:1000000地图编制困难类别图⒓地图数字化1:5000—1:50000数字线划地图(DLG) 困难类别图⒔地图数字化1:5000—1:50000数字高程模型(DEM) 困难类别图附录二、测绘生产工日利用定额 (19)⒈测绘生产工日利用定额表⒉野外测量正常作业月数和工日利用区划图附录三、地形图更新修测工日定额 (21)地形图更新修测工日定额比率表附录四、特殊困难地区野外作业定额 (22)一、大地测量（一）电磁波测距（二）天文测量（三）基线测量精彩文档（四）重力测量（五）水准测量（六）全球定位系统（GPS）测量（七）全球定位系统（GPS）连续运行站建设与维护二、摄影测量与遥感(一)布设对空标志(二)测图控制(三)地物、地貌调绘精彩文档说明一、测绘生产困难类别的图表（见附录一）作为《测绘生产工日定额》中各个测绘工作项目困难类别的划分依据。
