信息论与编码实验报告信息论与编码实验报告实验一：英文文本信息量的计算一、实验目的及要求a）实验目的1、通过本实验熟悉Matlab 软件编程环境2、编写M 文件实现对英文文本信息量的统计，掌握信息量、信源熵的计算方法b）实验要求1、了解matlab 中M 文件的编辑、调试过程2、编写程序实现对给定英文文本信息量的统计3、英文文本中字母不区分大小写，考虑空格的信息量，但不考虑标点符号的信息量4、建议英文文本采用txt 格式二、实验步骤及运行结果记录a）实验步骤1、查找各个英文字母及空格出现的频率2、在Matlab 中读取给定的英文文章3、计算英文文章的长度4、统计在该文章中各个字母及空格出现的次数并放入数组N 中5、计算各个字母和空格的信息量及整篇文章的信息量6、计算信源熵b）实验结果sumI = +003；H = 三、程序流程图四、程序清单，并注释每条语句五、实验小结通过本次实验熟悉了Matlab 软件编程环境和一些函数的功能及使用，掌握了信息量、信源熵的计算方法。

1 附一：开始读取英文文章计算文章的长度嵌套的for 循环语句假判断是否符合循环条件真if 否elseif 判断字是否为大写母输入相应的频率否elseif 判断是否为小写字母计算各个字母、空格及整篇文章的信息量是判断是否为小写字母是计算信源熵是放入数组N 中对应的位置放入数组N 中对应的位置放入数组N 中对应的位置结束附二: wenzhang=textread(‘实验一：english ‘,’\’); M=size(wenzhang); row=M(1,1); line=M(1,2); N=zeros(1,27); for i=1:row for j=1:line %读取英文文章%文章的长度ifdouble(wenzhang(i,j))>96&&double(wenz hang(i,j))double(wenzhang(i,j))>64&&double(wenz hang(i,j))N(1,double(wenzhang(i,j))-64)=N(1,doubl e(wenzhang(i,j))-64)+1; elseif double(wenzhang(i,j))==32N(1,27)=N(1,27)+1; end end end %统计各字母和空格出现的个数并存入N数组中。

中南大学信息论与编码实验报告选题：费诺编码学生姓名：学号：专业班级：通信工程指导老师：学院：信息科学与工程学院时间： 2015目录一、实验目的二、实验原理2.1 费诺编码思想2.2 费诺编码流程图三、实验内容四、实验要求五、代码调试结果六、心得体会七、程序源代码一实验目的1. 掌握费诺编码的原理和过程。

2. 熟悉 C/C++语言，练习使用C/C++实现香农码和Huffman 编码。

二、实验原理2.1 费诺编码思想设有离散无记忆信源∑==⎥⎦⎤⎢⎣⎡ni i n n x p x p x p x p x x x 121211)(,)(.....)()(.....1.按信源符号的概率从大到小的顺序排队 不妨设)(......)()(21n x p x p x p ≥≥≥2.将依次排列的信源符号按概率值分为两大组，使两个组的概率之和近似相同，并对各组赋予一个二进制码元“0”和“1”。

3.将每一大组的信源符号再分为两组，使划分后的两个组的概率之和近似相同，并对各组赋予一个二进制符号“0”和“1”。

4.如此重复，直至每个组只剩下一个信源符号为止。

5.信源符号所对应的码字即为费诺码。

例：有一单符号离散无记忆信源⎭⎬⎫⎩⎨⎧=⎥⎦⎤⎢⎣⎡04.008.016.018.022.032.0)(654321x x x x x x X P X对该信源编二进制费诺码)i /(35.2)(gn s bit X H = m L KR 2log =%92.97)(==R x H η∑===61)/(4.2)(i i i k x p K 符号比特2.2 费诺编码流程图三、实验内容使用C\C++实现费诺编码，并自己设计测试案例。

四、实验要求1.提前预习实验，认真阅读实验原理以及相应的参考书。

2.认真高效的完成实验，实验中服从实验室管理人员以及实验指导老师的管理。

3.认真撰写实验报告，内容可以自己编排，可以考虑包括以下一些方面：原理概述、程序设计与算法描述、源程序及注释（程序太长可以只选取重要部分）、运行输出结果实例、调试和运行程序过程中产生的问题及采取的措施、对实验的讨论分析、总结。

信息论与编码实验2-实验报告信息论与编码实验 2 实验报告一、实验目的本次信息论与编码实验 2 的主要目的是深入理解和应用信息论与编码的相关知识，通过实际操作和数据分析，进一步掌握信源编码和信道编码的原理及方法，提高对信息传输效率和可靠性的认识。

二、实验原理（一）信源编码信源编码的目的是减少信源输出符号序列中的冗余度，提高符号的平均信息量。

常见的信源编码方法有香农编码、哈夫曼编码等。

香农编码的基本思想是根据符号出现的概率来分配码字长度，概率越大，码字越短。

哈夫曼编码则通过构建一棵最优二叉树，为出现概率较高的符号分配较短的编码，从而实现平均码长的最小化。

（二）信道编码信道编码用于增加信息传输的可靠性，通过在发送的信息中添加冗余信息，使得在接收端能够检测和纠正传输过程中产生的错误。

常见的信道编码有线性分组码，如汉明码等。

三、实验内容与步骤（一）信源编码实验1、选取一组具有不同概率分布的信源符号，例如：A（02）、B （03）、C（01）、D（04）。

2、分别使用香农编码和哈夫曼编码对信源符号进行编码。

3、计算两种编码方法的平均码长，并与信源熵进行比较。

（二）信道编码实验1、选择一种线性分组码，如（7,4）汉明码。

2、生成一组随机的信息位。

3、对信息位进行编码，得到编码后的码字。

4、在码字中引入随机错误。

5、进行错误检测和纠正，并计算错误纠正的成功率。

四、实验结果与分析（一）信源编码结果1、香农编码的码字为：A（010）、B（001）、C（100）、D （000）。

平均码长为 22 比特，信源熵约为 184 比特，平均码长略大于信源熵。

2、哈夫曼编码的码字为：A（10）、B（01）、C（111）、D （00）。

平均码长为 19 比特，更接近信源熵，编码效率更高。

（二）信道编码结果在引入一定数量的错误后，（7,4）汉明码能够成功检测并纠正大部分错误，错误纠正成功率较高，表明其在提高信息传输可靠性方面具有较好的性能。

《信息论与编码技术》实验报告实验一：请根据公式-plogp ，说明小概率事件和大概率事件对熵的贡献。

解：先做图，然后分析。

将公式写为)(log )(2p p p f -=对它编写计算和画图程序如下：p=0:0.01:1;x=-p.*log2(p);plot(p,x);从图中曲线看出，小概率事件和大概率事件的情况下，熵值都很低，贡献很小，在概率为0.5附近时熵值最大，故此时对熵的贡献最大。

实验二：请对a 、b 、c 霍夫曼编码，它们的概率是0.6、0.3、0.1。

并以此对符号串ababaacbaa 编码和译码。

解：编码步骤分为：事件排序，符号编码，信源编码，信道编码。

MATLAB 程序：clc;a=0.3;b=0.3;c=0.4; %%%霍夫曼编码A=[a,b,c];A=fliplr(sort(A)); %%%降序排序if (a==b)&(a>c), %%实现了当a,b,c 其中两概率相同时的编码，及3值均不同时的编码 u='a';x=a;v='b';y=b;w='c';z=c;elseif (a==b)&(a<c),u='c';x=c;v='a';y=a;w='b';z=b;elseif (c==b)&(c>a),u='b';x=b;v='c';y=c;w='a';z=a;elseif (c==b)&(c<a),u='a';x=a;v='b';y=b;w='c';z=c;elseif(a==c)&(a>b),u='a',x=a;v='c',y=c;w='b',z=b;elseif(a==c)&(a<b),u='b';x=b;v='a';y=a;w='c';z=c;elseif A(1,1)==a,u='a';x=a;elseif A(1,1)==b,u='b';x=b;elseif A(1,1)==c,u='c';x=c;endif A(1,2)==a,v='a';y=a;elseif A(1,2)==b,v='b';y=b;elseif A(1,2)==c,v='c';y=c;endif A(1,3)==a,w='a';z=a;elseif A(1,3)==b,w='b';z=b;elseif A(1,3)==c,w='c';z=c;endend %%%x，y，z按从大到小顺序存放a，b，c的值，u,v,w存对应字母if x>=(y+z),U='0';V(1)='0';V(2)='1';W(1)='1';W(2)='1';else U='1';V(1)='0';V(2)='0';W(1)='1';W(2)='0';enddisp('霍夫曼编码结果：')if u=='a',a=fliplr(U),elseif u=='b',b=fliplr(U),else c=fliplr(U),end if v=='a',a=fliplr(V),elseif v=='b',b=fliplr(V),else c=fliplr(V),end if w=='a',a=fliplr(W),elseif w=='b',b=fliplr(W),else c=fliplr(W),end %%%编码步骤为：信源编码，信道编码disp('信源符号序列：')s='ababaacbaa' %%%信源编码q=[];for i=s;if i=='a',d=a;elseif i=='b';d=b;else d=c;end;q=[q,d];endm=[]; %%%符号变数字for i=q;m=[m,str2num(i)];endP=[1,1,1,0;0,1,1,1;1,1,0,1];G=[eye(3),P];%%%信道编码%%%接下来的for循环在程序中多次使用，此处作用是将已编码组m每3个1组放入mk中进行运算之后存入Ck数组中，每次mk中运算结束之后清空，再进行下一组运算，而信道编码结果数组C则由C=[C,Ck]存入每组7个码。

NANCHANG UNIVERSITY信息论与编码实验报告（2018年11月27日）学院：信息工程学院系电子信息工程系专业班级：学生姓名：学号：指导教师：目录实验一自信息量和熵源.............................................................................................. 实验二准对称信道容量.............................................................................................. 实验三费诺不等式...................................................................................................... 实验四香农编码.......................................................................................................... 实验五费诺编码.......................................................................................................... 实验六霍夫曼编码......................................................................................................实验一自信息量和熵源一、实验要求1、画出I=-的函数图；2、画出H(p)=-p-(1-p)函数图。

二、实验原理及理论分析自信息量：一个事件的自信息量就是对其不确定性的度量。

信息论与编码实验报告一、实验目的本实验主要目的是通过实验验证信息论与编码理论的基本原理，了解信息的产生、传输和编码的基本过程，深入理解信源、信道和编码的关系，以及各种编码技术的应用。

二、实验设备及原理实验设备：计算机、编码器、解码器、信道模拟器、信噪比计算器等。

实验原理：信息论是由香农提出的一种研究信息传输与数据压缩问题的数学理论。

信源产生的消息通常是具有统计规律的，信道是传送消息的媒体，编码是将消息转换成信号的过程。

根据信息论的基本原理，信息的度量单位是比特（bit），一个比特可以表示两个平等可能的事件。

信源的熵（Entropy）是用来衡量信源产生的信息量大小的物理量，熵越大，信息量就越多。

信道容量是用来衡量信道传输信息的极限容量，即信道的最高传输速率，单位是比特/秒。

编码是为了提高信道的利用率，减少传输时间，提高传输质量等目的而进行的一种信号转换过程。

常见的编码技术有霍夫曼编码、香农-费诺编码、区块编码等。

三、实验步骤1.运行编码器和解码器软件，设置信源信息，编码器将信源信息进行编码，生成信道输入信号。

2.设置信道模拟器的信道参数，模拟信道传输过程。

3.将信道输出信号输入到解码器，解码器将信道输出信号进行解码，恢复信源信息。

4.计算信道容量和实际传输速率，比较两者的差异。

5.改变信道参数和编码方式，观察对实际传输速率的影响。

四、实验结果与分析通过实验，我们可以得到不同信道及编码方式下的信息传输速率，根据信道参数和编码方式的不同，传输速率有时会接近信道容量，有时会低于信道容量。

这是因为在真实的传输过程中，存在信噪比、传输距离等因素导致的误码率，从而降低了实际传输速率。

在实验中，我们还可以观察到不同编码方式对传输速率的影响。

例如，霍夫曼编码适用于信源概率分布不均匀的情况，可以实现数据压缩，提高传输效率。

而区块编码适用于数据容量较大的情况，可以分块传输，降低传输错误率。

此外，通过实验我们还可以了解到信息论中的一些重要概念，如信源熵、信道容量等。

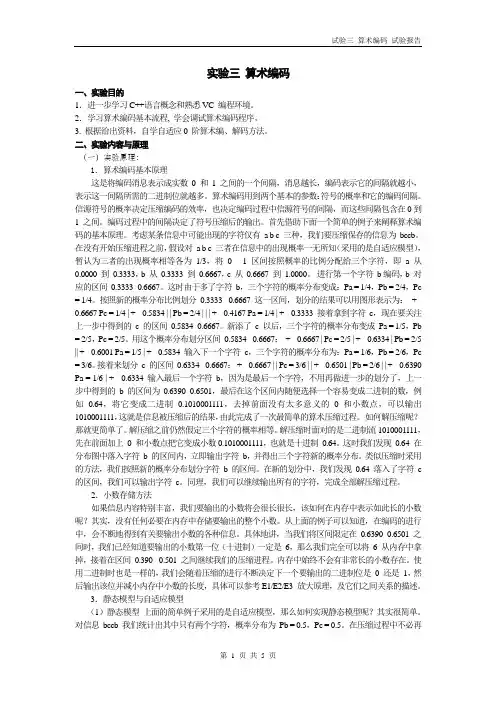

实验三算术编码一、实验目的1．进一步学习C++语言概念和熟悉VC 编程环境。

2．学习算术编码基本流程, 学会调试算术编码程序。

3. 根据给出资料，自学自适应0 阶算术编、解码方法。

二、实验内容与原理（一）实验原理：1．算术编码基本原理这是将编码消息表示成实数0 和1 之间的一个间隔，消息越长，编码表示它的间隔就越小，表示这一间隔所需的二进制位就越多。

算术编码用到两个基本的参数：符号的概率和它的编码间隔。

信源符号的概率决定压缩编码的效率，也决定编码过程中信源符号的间隔，而这些间隔包含在0到1之间。

编码过程中的间隔决定了符号压缩后的输出。

首先借助下面一个简单的例子来阐释算术编码的基本原理。

考虑某条信息中可能出现的字符仅有a b c 三种，我们要压缩保存的信息为bccb。

在没有开始压缩进程之前，假设对a b c 三者在信息中的出现概率一无所知（采用的是自适应模型），暂认为三者的出现概率相等各为1/3，将0 - 1 区间按照概率的比例分配给三个字符，即a 从0.0000 到0.3333，b 从0.3333 到0.6667，c 从0.6667 到1.0000。

进行第一个字符b编码，b 对应的区间0.3333 -0.6667。

这时由于多了字符b，三个字符的概率分布变成：Pa = 1/4，Pb = 2/4，Pc = 1/4。

按照新的概率分布比例划分0.3333 - 0.6667 这一区间，划分的结果可以用图形表示为：+-- 0.6667 Pc = 1/4 | +-- 0.5834 | | Pb = 2/4 | | | +-- 0.4167 Pa = 1/4 | +-- 0.3333 接着拿到字符c，现在要关注上一步中得到的c 的区间0.5834 -0.6667。

新添了c 以后，三个字符的概率分布变成Pa = 1/5，Pb = 2/5，Pc = 2/5。

用这个概率分布划分区间0.5834 - 0.6667：+-- 0.6667 | Pc = 2/5 | +-- 0.6334 | Pb = 2/5 || +-- 0.6001 Pa = 1/5 | +-- 0.5834 输入下一个字符c，三个字符的概率分布为：Pa = 1/6，Pb = 2/6，Pc = 3/6。

实验一：计算离散信源的熵一、实验设备:1、计算机2、软件：Matlab二、实验目的:1、熟悉离散信源的特点；2、学习仿真离散信源的方法3、学习离散信源平均信息量的计算方法4、熟悉 Matlab 编程；三、实验内容:1、写出计算自信息量的Matlab 程序2、写出计算离散信源平均信息量的Matlab 程序。

3、将程序在计算机上仿真实现，验证程序的正确性并完成习题。

四、求解：1、习题：A 地天气预报构成的信源空间为：()⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡6/14/14/13/1x p X 大雨小雨多云晴 B 地信源空间为：17(),88Y p y ⎡⎤⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦⎣⎦ 小雨晴 求各种天气的自信息量和此两个信源的熵。

2、程序代码：p1=[1/3,1/4,1/4,1/6];p2=[7/8,1/8];H1=0.0;H2=0.0;I=[];J=[];for i=1:4H1=H1+p1(i)*log2(1/p1(i));I(i)=log2(1/p1(i));enddisp('自信息I分别为：');Idisp('信息熵H1为：');H1for j=1:2H2=H2+p2(j)*log2(1/p2(j));J(j)=log2(1/p2(j));enddisp('自信息J分别为');Jdisp('信息熵H2为：');H23、运行结果：自信息量I分别为：I = 1.5850 2.0000 2.0000 2.5850信源熵H1为：H1 = 1.9591自信息量J分别为：J =0.1926 3.0000信源熵H2为：H2 =0.54364、分析：答案是：I =1.5850 2.0000 2.0000 2.5850 J =0.1926 3.0000H1 =1.9591； H2 =0.5436实验2：信道容量一、实验设备:1、计算机2、软件：Matlab二、实验目的:1、熟悉离散信源的特点；2、学习仿真离散信源的方法3、学习离散信源平均信息量的计算方法4、熟悉 Matlab 编程；三、实验内容:1、写出计算自信息量的Matlab 程序2、写出计算离散信源平均信息量的Matlab 程序。

信息论与编码实验报告一、实验目的信息论与编码是一门涉及信息的度量、传输和处理的学科，通过实验，旨在深入理解信息论的基本概念和编码原理，掌握常见的编码方法及其性能评估，提高对信息处理和通信系统的分析与设计能力。

二、实验原理（一）信息论基础信息熵是信息论中用于度量信息量的重要概念。

对于一个离散随机变量 X，其概率分布为 P(X) ＝｛p(x1)， p(x2)，， p(xn)｝，则信息熵H(X) 的定义为：H(X) ＝∑p(xi)log2(p(xi)）。

（二）编码原理1、无失真信源编码：通过去除信源中的冗余信息，实现用尽可能少的比特数来表示信源符号，常见的方法有香农编码、哈夫曼编码等。

2、有噪信道编码：为了提高信息在有噪声信道中传输的可靠性，通过添加冗余信息进行纠错编码，如线性分组码、卷积码等。

三、实验内容及步骤（一）信息熵的计算1、生成一个离散信源，例如信源符号集为{A, B, C, D}，对应的概率分布为{02, 03, 01, 04}。

2、根据信息熵的定义，使用编程语言计算该信源的信息熵。

（二）香农编码1、按照香农编码的步骤，首先计算信源符号的概率，并根据概率计算每个符号的编码长度。

2、确定编码值，生成香农编码表。

（三）哈夫曼编码1、构建哈夫曼树，根据信源符号的概率确定树的结构。

2、为每个信源符号分配编码，生成哈夫曼编码表。

（四）线性分组码1、选择一种线性分组码，如（7, 4）汉明码。

2、生成编码矩阵，对输入信息进行编码。

3、在接收端进行纠错译码。

四、实验结果与分析（一）信息熵计算结果对于上述生成的离散信源，计算得到的信息熵约为 184 比特/符号。

这表明该信源存在一定的不确定性，需要一定的信息量来准确描述。

（二）香农编码结果香农编码表如下：｜信源符号|概率|编码长度|编码值|｜｜｜｜｜｜A|02|232|00|｜B|03|174|10|｜C|01|332|110|｜D|04|132|111|香农编码的平均码长较长，编码效率相对较低。

信息论与编码实验报告一、实验目的1.了解信息论与编码的基本概念和原理。

2.学习如何通过信息论与编码方法实现对数据的压缩和传输。

3.掌握信息论与编码实验的实验方法和实验技能。

4.提高实验设计、数据分析和报告撰写的能力。

二、实验内容1.通过对输入信源进行编码，实现对数据的压缩。

2. 比较不同编码方法的压缩效果，包括Shannon-Fano编码和霍夫曼编码。

3.通过传输信道对编码后的数据进行解码，还原原始信源。

4.分析并比较不同编码方法的传输效果，包括码率和传输质量。

三、实验原理1.信息论：熵是信息论中衡量信源不确定性的指标，熵越小表示信源的可预测性越高，在编码过程中可以压缩数据。

2. 编码方法：Shannon-Fano编码通过分治的方法将输入信源划分为不同的子集，分别进行编码；霍夫曼编码则通过构建最佳二叉树的方式，将较常出现的信源符号编码为较短的二进制码，较少出现的信源符号编码为较长的二进制码。

3.传输信道：信道可能存在误码和噪声，通过差错控制编码可以在一定程度上保障传输数据的正确性和完整性。

四、实验步骤1. 对给定的输入信源进行Shannon-Fano编码和霍夫曼编码。

2.计算编码后的码率，分析不同编码方法的压缩效果。

3.将编码后的数据传输到信道，模拟信道中的误码和噪声。

4.对传输后的数据进行解码，还原原始信源。

5.比较不同编码方法的传输质量，计算误码率和信噪比。

五、实验结果与分析1. 编码结果：通过对输入信源进行编码，得到了Shannon-Fano编码和霍夫曼编码的码表。

2.压缩效果：计算了不同编码方法的码率，比较了压缩效果。

3.传输结果：模拟信道传输后的数据，对数据进行解码，还原原始信源。

4.传输质量：计算了误码率和信噪比，分析了不同编码方法的传输质量。

六、实验总结通过本次实验，我深刻理解了信息论与编码的基本概念和原理，并掌握了信息论与编码实验的实验方法和实验技能。

在实验过程中，我遇到了一些困难，比如对编码方法的理解和实验数据的处理。

华侨大学工学院实验报告课程名称：信息论与编码实验项目名称：算术编码学院：工学院专业班级：11级信息工程姓名：学号：1195111016指导教师：傅玉青2013年11月25日一、实验目的（1）进一步熟悉算术编码算法（2）掌握MATLAB语言程序设计和调试过程中数值的进制转换、数值与字符串之间的转换等技术。

二、实验仪器（1）计算机（2）编程软件MATLAB三、实验原理算术编码是图像压缩的主要算法之一。

是一种无损数据压缩方法，也是一种熵编码的方法。

和其它熵编码方法不同的地方在于，其他的熵编码方法通常是把输入的消息分割为符号，然后对每个符号进行编码，而算术编码是直接把整个输入的消息编码为一个数，一个满足(0.0 ≤ n < 1.0)的小数n。

当所有的符号都编码完毕，最终得到的结果区间即唯一的确定了已编码的符号串行。

任何人使用该区间和使用的模型参数即可以解码重建得到该符号串行。

实际上我们并不需要传输最后的结果区间，实际上，我们只需要传输该区间中的一个小数即可。

在实用中，只要传输足够的该小数足够的位数（不论几进制），以保证以这些位数开头的所有小数都位于结果区间就可以了。

四、实验内容及步骤（1）计算信源符号的个数n（2）将第i （i=1~n ）个信源符号变换成二进制数（3）计算i （i=1~n ）个信源符号的累加概率Pi 为()11i i k k P p a -==∑（4）预先设定两个存储器，起始时令()()1,0A C φφ==，φ表示空集（5）按以下公式迭代求解C 和A()()()()(),,r rC S r C S A S P A S r A S p =+=对于二进制符号组成的序列，r=0，1。

注意事项：计算C （S ，r ）时的加法运用的是二进制加法（6）计算序列S 编码后的码长度L 为()21log L p S ⎡⎤=⎢⎥⎢⎥ （7）如果C 在第L 位后没有尾数，则C 的小数点后L 位即为序列S 的算术编码；如果C 在第L 位后有尾数，则取C 的小数点后L 位，再进位到第L 位，即为序列S 的算术编码。

实验报告课程名称：信息论与编码姓名：系：专业：年级：学号：指导教师：职称：年月日实验六 差错控制方法一、实验目的1、 了解纠错编码的基本原理2、了解几种常用编码：奇偶校验码、正反码等，线性分组码、循环码、卷积码的编解码原理3、 重点掌握线性分组码、循环码、卷积码的编解码原理。

二、实验原理N 个重复码是一种将输入比特重复n 遍的编码，假设信道的错误率为p ，接收端收到n 个比特后进行译码，如果n 个接收比特的“1”的个数多于”0“的个数，则译码为“1”反之为“0”，假设编码输入时等概的。

（1）计算n=5的信道错误率与译码的错误率的关系； （2）用matlab 仿真得到上述的曲线。

三、实验内容n 重复码是一种将输入比特重复n 遍的编码，假设信道的错误率为p ，接收端收到n 个比特后进行译码，如果n 个接收比特的“1”的个数多于“0”的个数，则译码为“1”，反之为“0”。

假设编码输入时等概的。

（1）计算n =5时信道错误率与译码错误率的关系； （2）用Matlab 仿真得到上述的曲线；实验步骤：（1）令n1，n2分别表示接收到的n 个比特中“0”和“1”的个数，则误码率可以写成Pb=P （n1<n0|”1”）P(1)+P(n1>n0|”0”)P(0)当n=5时，编码时“1”被映射成“11111”；“0”映射成“00000”，信道错误率为p ，则322541550521322541550521)1()1()"0"()1()1()"1"(ee e e e ee e e e pp C p p C p C n n P p p C p p C p C n n P -+-+=>-+-+=<因此 2345)1(10)1(5e e e e e b p p p p p P -+-+=四、实验环境Microsoft Windows 7Matlab 6.5五、编码程序MATLAB编码：n=5;m=0:-0.5:-3;pe=10.^m;Datad=(sign(randn(1,100000))+1)/2;s=[d;d;d;d;d];s=reshape(s,1,5*length(d));for k=1:length(pe)err=rand(1,length(d)*5);err=err<pe(k);r=rem(s+err,2);r=reshape(r,5,length(d));dd=sum(r)>2;error(k)=sum(abs(dd-d))/length(d);endloglog(pe,error)六、实验结果七、实验总结通过本次实验，掌握了差错控制编码的实验原理与编码过程。

学生实验报告 院别 电子工程学院课程名称 信息论与编码 班级实验名称 实验三、香农编码 姓名实验时间 学号指导教师 成绩报 告 内 容 一、实验目的和任务1、理解信源编码的意义； 2、熟悉 MATLAB 程序设计； 3、掌握香农编码的方法及计算机实现； 4、 对给定信源进行香农编码，并计算编码效率；二、实验原理介绍给定某个信源符号的概率分布，通过以下的步骤进行香农编码1、信源符号按概率从大到小排列；12.......n p p p ≥≥≥2、确定满足下列不等式的整数码长i K 为()()1i i i lb p K lb p -≤<-+3、为了编成唯一可译码，计算第i 个消息的累加概率：4、将累加概率i P 变换成二进制数；5、取i P 二进制数的小数点后i K 位即为该消息符号的二进制码字。

三、实验设备介绍1、计算机2、编程软件MATLAB6.5以上四、实验内容和步骤对如下信源进行香农编码，并计算编码效率。

12345670.200.190.180.170.150.100.01X a a a a a a a P ⎡⎤⎡⎤=⎢⎥⎢⎥⎣⎦⎣⎦（1）先对信源概率进行从大到小的排序（2）计算第i 个消息的累加概率以及每个消息的码长K （i ）11()i i k k P p a -==∑（3）调用子函数将累加概率的十进制表示转换成二进制（4）取第i个累加概率二进制的小数点后的K(i)位，即为该消息符号的二进制码字。

五、实验数据记录六、实验结论与心得通过本次实验，加强了对matlab程序的学习，进一步提高了我的编程能力。

信息论与编码实验报告实验⼀绘制⼆进熵函数曲线（2个学时）⼀、实验⽬的：1. 掌握Excel 的数据填充、公式运算和图表制作2. 掌握Matlab 绘图函数3. 掌握、理解熵函数表达式及其性质⼆、实验要求：1. 提前预习实验，认真阅读实验原理以及相应的参考书。

2. 在实验报告中给出⼆进制熵函数曲线图三、实验原理：1. Excel 的图表功能2. 信源熵的概念及性质()()[]()[]())(1)(1 .log )( .)( 1log 1log )(log )()(10 , 110)(21Q H P H Q P H b nX H a p H p p p p x p x p X H p p p x x X P X i i i λλλλ-+≥-+≤=--+-=-=≤≤?-===?∑单位为⽐特/符号或⽐特/符号序列。

当某⼀符号xi 的概率p(xi)为零时，p(xi)log p(xi) 在熵公式中⽆意义，为此规定这时的 p(xi)log p(xi) 也为零。

当信源X 中只含有⼀个符号x 时，必有p(x)=1，此时信源熵H （X ）为零。

四、实验内容：⽤Excel 和Matlab 软件制作⼆进熵函数曲线。

根据曲线说明信源熵的物理意义。

（⼀） Excel具体步骤如下：1、启动Excel 应⽤程序。

2、准备⼀组数据p 。

在Excel 的⼀个⼯作表的A 列（或其它列）输⼊⼀组p ，取步长为0.01，从0⾄100产⽣101个p （利⽤Excel 填充功能）。

3、取定对数底c，在B列计算H(x) ,注意对p=0与p=1两处，在B列对应位置直接输⼊0。

Excel中提供了三种对数函数LN(x),LOG10(x)和LOG(x,c)，其中LN(x)是求⾃然对数，LOG10(x)是求以10为底的对数，LOG(x,c)表⽰求对数。

选⽤c=2,则应⽤函数LOG(x,2)。

在单元格B2中输⼊公式：=-A2*LOG(A2,2)-(1-A2)*LOG(1-A2,2)双击B2的填充柄，即可完成H(p)的计算。

信息论与编码上机报告
完成时间：200 年月日
实验要求
1. 二进制对称信道容量：
利用BPSK 信号在一个加性白高斯噪声信道上传输二进制数据，并在用最佳匹配滤波器检测的输出端利用硬判决解码。

1) 画出该信道的差错概率作为函数，γ作为自变量的图。

γ=ε/N 0
ε—在每个BPSK 信号中的能量
N 0/2—噪声功率谱密度
用最佳检测的BPSK 的差错率是：()
γ2Q p =
2) 画出作为γ函数的信道容量的图。

()
γ21)(1Q H p H C b b -=-=
2. 信道容量与带宽和SNR 的关系
1) 输入功率受限为P 和带宽为W 的带限AWGN 信道的容量由下式给出
⎪⎪⎭⎫ ⎝⎛+=W N P W C 021log 画出容量作为W 和P /N 0的函数关系。

2) 画出离散时间AWGN 信道容量作为输入功率和噪声方差的函数关系
⎪⎭⎫ ⎝⎛+=221log 21σP C。

信息论与编码实验报告,信息论与编码实验报告，姓名:xxxxx学号: xxxxxxxx专业:电子信息工程班级:电子信息xxxx班指导老师: xx实验一关于信源熵的实验一、实验目的1. 掌握离散信源熵的原理和计算方法。

2. 熟悉matlab 软件的基本操作，练习使用matlab 求解信源的信息熵。

3. 自学图像熵的相关概念，并应用所学知识，使用matlab 或其他开发工具求解图像熵。

4. 掌握Excel的绘图功能，使用Excel绘制散点图、直方图。

二、实验原理1. 离散信源相关的基本概念、原理和计算公式产生离散信息的信源称为离散信源。

离散信源只能产生有限种符号。

随机事件的自信息量I(xi)为其对应的随机变量xi 出现概率对数的负值。

即: I (xi )= -log2p ( xi)随机事件X 的平均不确定度(信源熵)H(X)为离散随机变量 xi 出现概率的数学期望，即:2.二元信源的信息熵设信源符号集X={0，1} ，每个符号发生的概率分别为p(0)= p，p(1)= q，p+ q =1，即信源的概率空间为 :则该二元信源的信源熵为:H( X) = - plogp–qlogq = - plogp –(1 - p)log(1- p) 即:H (p) = - plogp –(1 - p)log(1- p) 其中 0 ? p ?13. MATLAB二维绘图用matlab 中的命令plot( x , y) 就可以自动绘制出二维图来。

例1-2，在matlab 上绘制余弦曲线图，y = cos x ，其中 0 ? x ? 2>>x =0:0.1:2*pi; %生成横坐标向量，使其为 0，0.1，0.2，…，6.2>>y =cos(x ); %计算余弦向量>>plot(x ,y ) %绘制图形4. MATLAB求解离散信源熵求解信息熵过程:1) 输入一个离散信源，并检查该信源是否是完备集。
