低压配电柜基础知识讲解什么是低压配电柜低压配电柜是一种用于控制、保护和分配电能的设备，通常安装在建筑物、工厂和其他电气设备的配电系统中。
它主要包括断路器、接触器、保护装置、仪表等组件，用于实现对电路的分支、控制和保护。
低压配电柜的组成低压配电柜通常由以下几部分组成：1.断路器：用于开启或关闭电路，保护电路免受过载和短路的损害。
2.接触器：用于控制电动机或其他设备的启动和停止。
3.保护装置：包括过载保护、短路保护等，用于保护电路和设备的安全运行。
4.仪表：用于监测电路的电压、电流、功率等参数。
5.控制设备：用于控制低压配电柜中各种设备的运行状态。
低压配电柜的作用低压配电柜在电气系统中发挥着重要的作用，主要包括以下几个方面：1.分支：低压配电柜可以实现电能的分支，将电能分配到各个需要电力供应的设备和电路中。
2.保护：低压配电柜通过安装相应的保护装置，可以对电路进行过载、短路、接地故障等多种保护，确保设备和人员的安全。
3.控制：低压配电柜可以实现对电路的远程控制，通过接触器等控制设备实现设备的启停控制。
4.监测：通过仪表和监控系统，可以监测电路的运行状态，及时发现问题并进行处理。
低压配电柜的分类根据功能和应用场景的不同，低压配电柜可以分为几类：1.动力配电柜：主要用于电动机的控制和保护。
2.照明配电柜：用于照明系统的控制和保护。
3.综合配电柜：集成了多种功能，适用于各种场所的电气系统。
低压配电柜的安装和维护安装低压配电柜需要符合相关的电气安全标准和规范，确保设备安全可靠。
在日常使用过程中，需要定期对配电柜进行检查和维护，发现问题及时处理，确保电路的可靠运行。
总结低压配电柜作为电气系统中的重要设备，承担着控制、保护和分配电能的任务，广泛应用于建筑、工业、商业等领域。
了解低压配电柜的基础知识对于电气工程师和电气技术人员来说是非常重要的，希望本文的介绍能够帮助读者更好地理解低压配电柜的工作原理和作用。
高、低压配电柜知识问答1.什么是TT、IN、IT系统？答：TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。
TN方式是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。
IT 方式是电源侧没有工作接地，或经过高阻抗接地。
负载侧电气设备进行接地保护的保护系统。
2. 我国电网的标准频率是多少？答：为50Hz，又叫工频。
3. 电力负荷的分级？答：一级负荷：中断供电将造成人身伤亡者；或政治、经济上将造成重大损者。
二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为一般的电力负荷。
4•什么是电弧？答：电弧是电气设备运行中产生的一种物理现象，其特点是光亮很强温度很高。
5•什么是变电所？答：是担负着从电力系统接受电能，经过变压（升压或降压），然后再配电的任务的供电枢纽。
6.什么是相电压、相电流？线电压、线电流？答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的"3倍。
流过各相负载的电流为相电流；流过相线中的电流为线电流。
7.变压器在电力系统中主要作用是什么？答：主要作用是变换电压，以利于功率的传输。
在同一段线路上，传送相同的功率，电压经升压变压器升压后，线路传输的电流减小，可以减少线路损耗，提高送电经济性，达到远距离送电的目的，而降压则能满足各级使用电压的用户需要。
8.变压器各主要参数是什么？答：（1 ）额定电压；（2 ）额定电流；（3 ）额定容量；（4）空载电流；（5）空载损耗；（6）短路损耗；（7）阻抗电压；（8）绕组连接图、相量图及连接组标号。
9•什么叫短路电流的热效应？答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。
10•什么叫涡流？涡流的产生有哪些害处？答：当交流电流通过导线时，在导线周围会产生交变的磁场。
交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，很像水的旋涡，所以称作涡流。
低压配电柜基础知识陕西雁通电子科技有限责任公司质技部2013.6内容❑低压开关柜的定义,功能及分类❑低压开关柜的主要组成部分及基本结构❑低压配电系统❑常用低压成套装置介绍❑常用开关柜的操作方法❑低压系统供电设备日常维护低压开关柜的定义一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。
低压开关柜的功能及作用电能分配转换电机控制无功功率补偿保护人身防止触电(直接和间接接触)保护设备防止免受外界环境影响✓固定式:馈电回路或电机控制回路低压开关柜分类✓抽出式:馈电回路或电机控制回路按结构分：低压开关柜分类按用途分：✓配电用:馈电柜✓控制用:电机控制柜✓补偿用:如无功功率补偿柜功能单元分类固定式：主电路的连接只能在开关柜断电的情况下进行接线和断开抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置为保护人身和设备安全，将开关柜独立划分成几个隔室。
隔室分类：❑母线室：包括水平母线室与垂直母线室❑功能单元室(开关隔室)❑电缆出线室：包括电缆室❑二次设备室母线室电缆出线室功能单元室二次室开关柜的基本结构低压开关柜的主要组成部分柜体母线❑柜体：开关柜的外壳骨架及内部的安装、支撑件❑母线：一种可与几条电路分别连接的低阻抗导体❑功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）功能单元电缆出线开关柜的主要技术参数1.额定电流(通常同进线开关大小相同)2.额定电压/额定绝缘电压(400/1000V)3.进出线方式4.额定短时耐受电流( Icw/1s)5.柜体内部功能区域的划分(隔离方式)6.外壳防护等级7.安装地点及方式8.外形尺寸(同用户现场面积有关)9.颜色及表面处理10.接地系统下进侧进后进进线方式▪上进线▪下进线▪侧进线▪后进线上进前接线后接线出线方式▪前出线（顶部或底部）可以进行靠墙安装▪后出线（顶部或底部）不可以进行靠墙安装安装地点及安装方式安装地点分类：室内安装室外安装安装方式分类：靠墙安装离墙安装固定方式分类：螺栓固定电焊固定供电系统示意图K WK WK WK WK WK W K W K W低压进线变压器2低压进线变压器1进线主开关1进线主开关2联络开关负载负载电动机回路配电回路单线图示意将若干个回路组合装配成低压开关柜常用低压成套开关柜用途YT-GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流600-3150A的配电系统,作为动力,照明及供配电设备的电能转换,分配与控制之用.一、YT-GGD型交流低压配电柜■柜体的防护等级为IP30,用户也可根据环境的要求在IP20―IP40之间选择.结构特点■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF型材局部焊接组装而成,并有20模的安装孔,通用系数高■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运用途GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的配电系统,作为动力配电,电动机控制及照明等配电设备。
低压配电柜基础知识低压配电屏（柜）有固定式和抽屉式两大类型。
固定式中的所有电器元件是固定安装的；而抽屉式的某些电器元件按一定线路方案组成若干功能单元，然后灵活组装成配电屏（柜），各功能单元类似抽屉，可按需要抽出或推入，因此又称为抽出式。
一般都是离墙安装，可双面维护。
1）低压配电屏种类低压配电柜按结构不同，分为两大类：一类为抽出式结构（即抽屉柜），如GCK（GCL\GCS、MNS等；另一类为固定式结构（即固定型配电柜）,如GGD、PGL 等。
2)抽屉式低压配电屏主要有GGD、MNS、GCL、GCK、GCS、型等，可用作动力中心(PC)和电动机控制中心(MCC)。
动力和照明配电箱：1）作用：低压配电屏装设在变电所的低压配电室，以向各个建筑物配电。
而在各个建筑物内，通常还要装设动力和照明配电箱，以向各个用电设备配电。
动力配电箱可用于向动力和照明设备配电；而照明配电箱主要用于照明配电，但也可配电给一些小容量的实验设备和家用电器。
2）动力和照明配电箱的类型：按安装方式分，有靠墙式、挂墙式和嵌入式等。
靠墙式是靠墙安装。
挂墙式是挂墙明装（例如XL-3）。
嵌入式是嵌墙暗装。
动力配电箱的型号一般标为XL（例如XL-15,XL-21、XL-25等），照明配电箱的型号一般标为XM（例如XM-7）；如为嵌入式，有的在型号后面加“R”来表示，如XMR-7O3.终端组合电器：1）作用：终端组合电器是一种安装终端电器（低压断路器、插座、开关等）的装置，一般用于额定电压为220V或380V、负载电流不大于100A的末端电路中，作为对用电电器和设备进行配电、控制，对线路过载、短路和漏电起保护作用的一种成套装置。
2）PZ30系列模数化终端组合电器结构特点：①尺寸模数化，电器元件的安装尺寸均为9mm,便于组合，互换性好。
②安装轨道化，电器元件统一安装在一根TH35顶帽型标准化轨道上，拆装组合方便。
③功能多样化，可选用不同功能和容量的电器元件组合，功能多样，可适应不同性质的用户。

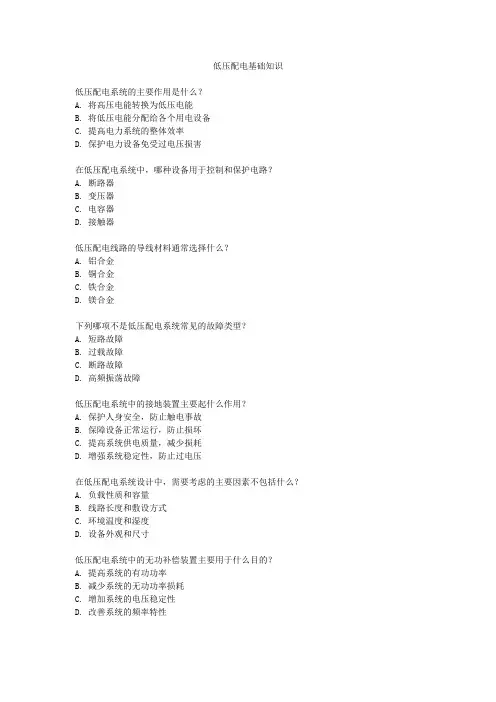

低压配电基础知识
低压配电系统的主要作用是什么？
A. 将高压电能转换为低压电能
B. 将低压电能分配给各个用电设备
C. 提高电力系统的整体效率
D. 保护电力设备免受过电压损害
在低压配电系统中，哪种设备用于控制和保护电路？
A. 断路器
B. 变压器
C. 电容器
D. 接触器
低压配电线路的导线材料通常选择什么？
A. 铝合金
B. 铜合金
C. 铁合金
D. 镁合金
下列哪项不是低压配电系统常见的故障类型？
A. 短路故障
B. 过载故障
C. 断路故障
D. 高频振荡故障
低压配电系统中的接地装置主要起什么作用？
A. 保护人身安全，防止触电事故
B. 保障设备正常运行，防止损坏
C. 提高系统供电质量，减少损耗
D. 增强系统稳定性，防止过电压
在低压配电系统设计中，需要考虑的主要因素不包括什么？
A. 负载性质和容量
B. 线路长度和敷设方式
C. 环境温度和湿度
D. 设备外观和尺寸
低压配电系统中的无功补偿装置主要用于什么目的？
A. 提高系统的有功功率
B. 减少系统的无功功率损耗
C. 增加系统的电压稳定性
D. 改善系统的频率特性
下列哪项措施不是提高低压配电系统可靠性的常用方法？
A. 采用双回路供电
B. 设置备用电源和自动切换装置
C. 定期对设备进行维护和检修
D. 增加线路阻抗以减小短路电流。
低压配电柜基础知识 The document was prepared on January 2, 2021低压配电（柜）基础知识国家注册高级电气工程师编制：赵前防有关成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。
GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D 表示电力用柜。
动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。
GG—1A，GG：固定式高压开关柜。
XGN：X—箱式开关柜；G—固定式；N—户内装置。
有关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。
电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。
在电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：1、什么叫额定电压设备所标的并与电力系统某些有关运行特性的相间电压的有效值。
2、什么叫相间额定工作电压在规定条件下，保证电器正常工作的电压值。
3、什么叫额定绝缘电压在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。
低压配电（柜）基础知识国家注册高级电气工程师编制：赵前防有关成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。
GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。
动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。
GG—1A，GG：固定式高压开关柜。
XGN：X—箱式开关柜；G—固定式；N—户内装置。
有关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。
电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。
在电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。
2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。
3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。
4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。
5、什么叫额定工作电流？在规定条件下，保证电器正常工作的电流值。
6、什么是直流电？直流电指电流方向一定，且大小不变的电流，如干电池。
7、什么叫交流电？是指方向、大小随时间变化的电流。
8、什么叫电流？物体内的电子在电场的作用下，有规则地向一个方向移动，就形成了电流。
电流“I”表示。
电流强度在数值上等于1秒钟内通过导线截面的电量的大小，通常用安培“A”表示，A、KA、mA、uA是不同单位的表示方法。
暖通南社9、什么叫电压？水要有水位才流动，与此相似，要使电荷作用有规则的移动，必须在电路两端有一个电位差，这就称为电压，用符号“U”表示，数值通常用伏特“V”表示，有V、KV、mV、uV等几个单位表示。
一个电源（发电机、电池）能够使电流持续不断沿着电路流动，就是因为它能使电路两端产生和维持电位差的能力就叫电源的电动势，用“E”表示；单位“V”，关系电流的大小，与电阻两端的电压高低成正比，与电阻的大小成反比。
10、什么是欧姆定律？R＝U/I；式中：U：电压，R：电阻，I：电流，即回路中的电压与电流的比值。
U＝I×R；I＝U/R；R＝U/I11、什么叫节点？三个或二个以上电路、元件的会交点叫节点。
12、什么叫支路？两个节点间的电路叫支路。
13、什么叫回路？任意一个闭合的电路叫回路。
14、什么叫主回路？开关设备中预定关合和开断电路的所有导电部分。
15、什么叫控制回路？开关设备中，除主回路外，接入开、关；合、分闸操作回路的所有导电部分。
16、什么叫辅助回路？开关设备中，除主回路和控制回路以外回路中所有导电部分。
17、什么叫短路？短路会造成什么后果？如果电源通向负载的两根导线不经过负载而相互直接接通，就发生了电源被短路的情况。
因短路电流比正常工作电流大得多，这样大的电流能导致电气设备的过热，甚至烧毁电气设备，引起火灾。
同时，短路电流还会产生很大的电动力，造成电气设备损坏，严重的断路事故甚至还会破坏电力系统的稳定，所以对运行中的电气设备应采取一定的保护措施，如安装自动开关，熔断器等。
18、什么是三相电路的中性电？什么是三相三线制供电？什么是三相四线制供电？要把电源的三相绕阻联结成星形，必须遵守一定的联结规则。
这个规则就是把三根绕阻的X、Y、Z连在一起（见下图），这点就叫做发电机的中性点，通常又叫零点。
三相电源的星形接法：星形或三角形接线的三相交流系统中，用三根导线传输电能的方式，叫三相三线制供电。
三根导线分别接在星形或三角形接线的端点A、B、C。
三相电源的三角形接法：三相交流星形（也叫“Y接”）系统中，用四根导线传输电能的方式，叫三相四线制供电。
其中三根导线接在三相的端点A、B、C，一根导线接在中性点0。
19、什么叫继电器？什么叫控制继电器？什么叫保护继电器？继电器是当输入量（或激励量）满足某些规定条件时，能在一个或多个电气输出电路中产生预定跃变的一种器件。
控制继电器是用于控制、操作电路或传递信息的一种继电器。
保护继电器是指单独或者与其它继电器组合在一起构成某个保护装置的一种电气量度继电器。
保护继电器反映被保护对象的异常情况，按预定要求动作，警报信号或切除故障。
20、电流继电器有什么用途？常用的型号有哪些？电流继电器是指电流达到规定值时即动作的继电器。
一般用作保护继电器，也有部分用作控制继电器。
常用的电流继电器型号有DL—10、DL—20C、DL—30、GL—10、GL—20等。
21、中间继电器有什么用途？常用的型号有哪些？中间继电器实际是一个触头容量较大、触头数目较多的电压继电器，一般用于各种保护和自动控制装置中，作为辅助继电器，以增加保护和控制回路的接点数量和接点容量。
常用的中间继电器型号有DZ—10、DZ—30、DZB—10、DZS—100、DZ—200、ZJ1～JZ4等。
22、时间继电器有什么用途？如何分类？时间继电器是指继电器从获得输入信号开始，到触头动作有一定延时，其延时又符合准确度要求的继电器，它实际上是一种带有延时触点的电压继电器，其延时特性有通电延时和断电延时两种；其触头亦有瞬时动作和延时动作两种，时间继电器一般作为辅助元件使用于各种保护和自动装置中，使被控制元件的动作得到所需要的延时。
时间继电器按动作原理可分以下两类：1.机械式时间继电器。
它又可分为阻尼式（包括油阻尼式、空气阻尼式或气囊式、电磁阻尼式）、水银式、钟表式和双金属片式等四种。
2.电气式时间继电器。
它又可分为电动式、计数器式、热敏电阻式和阻容式（包括电磁式、电子式）等四种。
目前应用较广的有电磁阻尼式、空气阻尼式、电动机式和电子式时间继电器。
按延时方式可分为以下两类：1.通电延时型。
该继电器线圈在获得输入信号（或通电）后，立即开始延时，待延时完，其执行部分（即触头）才输出信号（即动作）。
当输入信号消失，继电器恢复动作前状态。
其动作情况，即从线圈通电到触头动作所经历的时间（T）称通电延时时间。
2.断电延时型。
该继电器与前者相反，当获得输入信号（通电）后，执行部分立即输出信号，当输入信号消失，（断电）继电器经一定延时，才能恢复到动作前状态，从线圈断电到触头复位所需时间为断电延时时间。
23、电压继电器有什么用途？常用的型号有哪些？当继电器线圈两端电压达到整定值是动作的继电器。
24、什么叫脱扣器？开关电器中能接受电路非正常情况的电量信号或操作命令：以机械动作或触发电路的方法使脱扣机构动作的部件（如漏电脱扣器、空气延时脱扣器、液压延时脱扣器、半导体脱扣器等）25、什么叫瞬时脱扣器？没有任何人为延时动作的脱扣器。
26、什么叫过电流脱扣器？当脱扣器电流超过整定值时，使电器有延时或无延时动作的脱扣器。
27、什么叫定时限过电流脱扣器？经过一定延时后动作的过电流脱扣器，延时时间可以调定，但不受电流的影响。
28、什么叫反时限过限电流脱扣器？经过一定延时后动作的过电流脱扣器，延时时间与所通过电流值有关，电流愈大，则动作时间愈短的脱扣器。
29、什么叫垫过载脱扣器？利用流过脱扣器电流产生的垫效应（包括延时）而反时限动作的脱扣器。
30、什么叫分励脱扣器？由电压源激励的脱扣器（该电源与主电路电压无关）。
31、什么叫欠电压脱扣器？当脱扣器的端电压降至某一规定值范围时，使电器有延时，延几条地动作的脱扣器，（欠电压脱扣器在85%额定电压及以上时，电器能正常闭合，在70%额定电压及以上时能保证不能断开，在35%额定电压以下时，应能释放的脱扣器。
）32、什么叫零电压脱扣器（失压脱扣器）？是欠电压脱扣器的一种特殊式，当脱扣器的端电压从欠电压所规定的下限值至消失时止，使电器有延时或无延时地断开的脱扣器。
33、什么叫开距？开关在断开位置时，动静触头向与其连接导体的总电气间隙。
34、什么叫行程？（开关触头）分（合）闸操作中，开关触头起始任意到终止位置的距离。
35、什么叫超程？行程与开距之差。
36、环境温度对柜用高压电器的使用有什么影响？环境温度升高，对运行着的高压电器的散热有影响，造成散热困难，影响元件的性能，降低高压电器的寿命与性能。
环境温度的降低，影响电器的外绝缘，直接影响油断路器触头间的灭弧性能，并对其机械参数和性能也有不定的影响。
37、什么叫高压断路器？能关合、承载、开断运行回路正常电流，也能在规定时间内关合、承载及开断规定的过载电浪（包括电流）的开关设备。
按灭弧介质不同，高压断路器可分为油断路器，SF6断路器、真空断路器、磁吹断路器，固体产气断路器。
38、什么叫爬电距离？什么叫爬电比距？在不同电位的两个导电部分之间，沿绝缘体表面最短距离叫爬电距离。
将相和地或同相端子之间的爬电距离除以线电压称作爬电比距（mm/KV）。
39、什么叫电气间隙？一排导电部件中的两个相邻导电部件之间的最小空气距离叫电气间隙。
40、什么叫间隔距离？满足对隔离器所规定的安全要求的断开触头间的电气间隙叫间隔距离。
41、真空断路器有何特点和用途？⑴特点：①熄弧能力强，燃弧时间短，全分断时间也短。
②触头电磨损小，电寿命长，触头不受外界有害气体的侵蚀。
③触头开距小，减小了操动机构的操作功，机械寿命也长。
④结构简单，维修工作量小，真空灭弧与触头不需检修。
⑤体积小，重量轻。
⑥环境污染小。
⑦适合于频繁操作和快速切断，特别适合于切断电容性负载电路。
⑵用途：适用于作为配电和控制设备，尤其适用频繁操作，控制高压电动机，切合电容器组，保护大型硅整流装置等高压电器设备使用。
42、什么是真空断路器？我国生产的真空断路器代表产品型号有哪些？真空断路器是触头在真空中关合、开断的断路器。
有ZN12-12、ZN12-40.5、ZN28-12、ZN23-40.5、ZN42-27.5、ZN3-12系列等。
43、ZN28-12系列户内高压真空断路器的结构、性能及特点怎样？ZN28系列真空断路器的结构：主要由车架、操动机构、真空灭弧室、连接及传动部件等五部分组成。
