管道环氧煤沥青加强级防腐价格

一、沥青防腐层（一）沥青防腐层的种类沥青防腐层的种类一般分为普通防腐层（也称正常防腐层）、加强防腐层、特加强防腐层3种。

见表3-6-36。

（二）沥青防腐层的材料(沥青漆多用纯苯、200号煤焦溶剂、200号溶剂汽油、二甲苯作为稀释剂，在沥青烘漆中有时添加少量煤油以改善流平性，有时也加一些丁醇。

)1.冷底子油冷底子油的作用是增加沥青涂层与钢管表面的粘结力。

冷底子油是用与沥青涂层相同的沥青和不含铅的车用汽油或工业溶剂汽油，按1：2~2.5的重量比或1：2.5~3的体积比调配而成，其相对密度为0.8~0.82见表3-6-37。

2.沥青沥青是防腐层的主要材料，其性能由针入度、伸长度、软化点三项指标表示：针入度———在一定温度和时间条件下（25℃,5s），标准针（φ1.08×50.8mm，重100g）刺入沥青的深度称为针入度，单位是1/10mm。

针入度取决于沥青的硬度，针入度大，说明沥青的硬度小，强度低。

伸长度（cm）———在一定温度下（20℃或25℃,），沥青在外力作用下的延伸能力称为伸长度，是沥青的塑性指标。

软化点（℃）———沥青受热变软开始流动时的温度称为软化点。

常用软化点来区分何种牌号的沥青适用何种温度条件。

软化点与针入度有关，针入度大软化点低，针入度小则软化点高。

沥青软化点应比管道最高温度高45℃以上，沥青涂层才有足够的稳定性，否则沥青防腐层会软化变形，甚至流淌到管道底部。

为此，应当根据输送介质温度来选定沥青的性能，见表3-6-38。

管道沥青防腐常用建筑石油沥青、专用石油沥青和65号或55号普通石油沥青，其性能见表3-6-39。

3、包扎材料沥青防腐层在每两层沥青层之间有一层加强包扎材料，其作用是使包扎材料在防腐层中起骨架作用，以增加防腐层强度，避免脱落。

一般常采用网状玻璃布做包扎材料，热沥青能透过网状玻璃布的网眼，故二者能很好地结合。

网状玻璃布的常用规格为：经纬密度8×8根/cm2，经纬股数8×2，厚度0.1mm，宽度为300~800mm，可根据管径大小选用。

环氧煤沥青加强级防腐施工方案嘿，各位亲爱的朋友们，今天咱们来聊聊环氧煤沥青加强级防腐施工方案。

这可是个大工程，涉及到管道、设备等各种领域，下面我就用我那十年的方案写作经验，给大家详细讲解一下。

一、工程概述得给大家普及一下环氧煤沥青加强级防腐的基本概念。

这玩意儿主要是针对金属、混凝土等材质进行防腐处理，防止腐蚀介质侵入，延长使用寿命。

咱们这个工程就是要在管道、设备表面涂上这层神奇的防腐涂料，确保工程的安全稳定运行。

二、施工准备1.材料准备：选用优质的环氧煤沥青涂料，确保涂料质量符合国家相关标准。

同时，准备好相应的稀释剂、固化剂等辅助材料。

2.设备准备：准备好喷涂设备、打磨机、清洁工具等，确保施工顺利进行。

3.人员准备：组建一支专业的施工队伍，对施工人员进行技术培训，确保施工质量。

4.施工环境准备：确保施工环境温度、湿度适中，避免阳光直射，确保涂料施工质量。

三、施工步骤1.表面处理：对管道、设备表面进行打磨、清洁，去除表面的污垢、锈迹，确保表面光滑、干净。

3.中涂施工：在底涂料干燥后，涂刷一层中涂料，形成防腐层。

4.面涂施工：在中涂料干燥后，涂刷一层面涂料，提高防腐层的耐腐蚀性能。

5.固化养护：涂料施工完成后，进行固化养护，确保涂料充分固化，达到预期的防腐效果。

四、施工注意事项1.施工过程中，严格遵循涂料施工规范，确保涂料质量。

2.注意施工环境的温度、湿度，避免涂料施工质量问题。

3.施工人员要佩戴防护用品，确保安全施工。

4.施工过程中，如遇特殊情况，及时与项目负责人沟通，调整施工方案。

五、施工验收1.施工完成后，对防腐层进行检查，确保涂层均匀、无遗漏。

2.检查涂料固化程度，确保涂料充分固化。

3.对施工质量进行评估，确保施工符合国家相关标准。

4.验收合格后，进行工程交付。

六、后期维护1.定期对防腐层进行检查，发现问题及时处理。

2.避免腐蚀介质对防腐层的破坏，确保工程安全运行。

3.做好防腐层的保养工作，延长使用寿命。

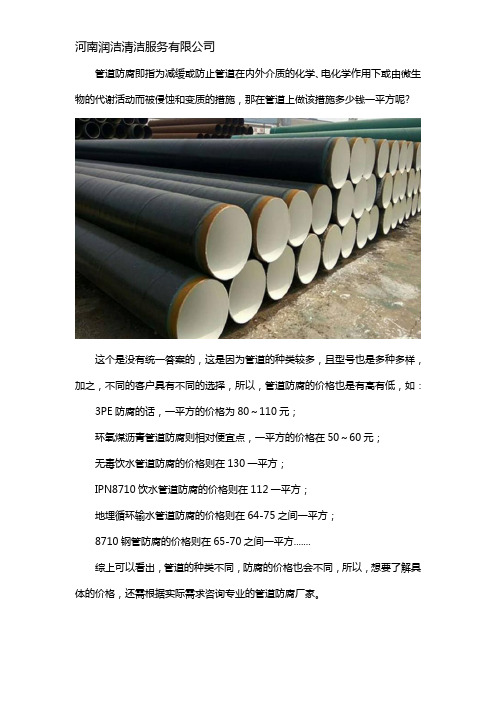

管道防腐即指为减缓或防止管道在内外介质的化学、电化学作用下或由微生物的代谢活动而被侵蚀和变质的措施，那在管道上做该措施多少钱一平方呢?
这个是没有统一答案的，这是因为管道的种类较多，且型号也是多种多样，加之，不同的客户具有不同的选择，所以，管道防腐的价格也是有高有低，如：3PE防腐的话，一平方的价格为80～110元；
环氧煤沥青管道防腐则相对便宜点，一平方的价格在50～60元；
无毒饮水管道防腐的价格则在130一平方；
IPN8710饮水管道防腐的价格则在112一平方；
地埋循环输水管道防腐的价格则在64-75之间一平方；
8710钢管防腐的价格则在65-70之间一平方.......
综上可以看出，管道的种类不同，防腐的价格也会不同，所以，想要了解具体的价格，还需根据实际需求咨询专业的管道防腐厂家。

河南润洁清洗服务有限公司是一家通过正规注册的股份制企业，不仅可承接居室装潢后的一次性保洁清洗服务，又可包揽整个楼宇室内外日常保洁清洗的常年服务，加之具有相关的专业资质和工程技术人员及完善的售后服务，因此，现深受客户的好评。

由于防腐行业的迅速发展，此行业中也出现了很多的新产品，比如说加强级环氧煤沥青冷缠带，简单的说它是以环氧煤沥青为原料，把冷缠带做了加强效果。

有人觉得冷缠带的防腐效果已经非常好了，为什么还要研制加强级环氧煤沥青冷缠带呢？其实它有很多的性能特点，或许当大家看了下文就会了解其真正的价值所在了。

（加强级环氧煤沥青冷缠带-图例）【什么是加强级环氧煤沥青冷缠带】加强级环氧煤沥青冷缠带是根据中石油天然气行业标准研制出来的，是中国防腐冷缠带中使用时间较长的防腐材料之一。

本产品由基带和防腐定型胶两部分组成。

根据防腐层厚度和使用效果可分为加强级、特加强级和、加厚级三种，标准分切宽度125±5mm、250±10mm和400±15㎜（还可据用户特殊要求分切）本公司销售的环氧煤沥青冷缠带分为A型和B型，都是合格产品。

【加强级环氧煤沥青冷缠带特点】作为冷缠带的升级版加强级环氧煤沥青冷缠带，它具有以下特点：1.本产品为环保产品，即基带和定型胶均不含任何挥发性溶剂，安全、防火并有效保护环境和施工人员健康。

2.冷缠带基材选用丙纶无纺毡，该材料是机械强度高、耐腐蚀性很好的新型合成纤维，而且表面不含蜡、厚度均匀，故防腐层表面平整、粘结紧密、针孔少、电性能和防腐性能优良。

3.定型胶按季节分为常温胶、低温胶和超低温胶三种，故可全年正常施工，缓解了冬季施工难题。

4.施工方便、快捷，一次缠绕即可达到中国石油天然气行业标准SY/T0447-96《埋地钢质管道环氧煤沥青防腐层技术标准》所要求的厚度和电火花检漏电压，比原来使用环氧煤沥青漆加玻璃布组合成的同等级防腐层省工、方便、快捷。

【加强级环氧煤沥青冷缠带适用范围】本产品适用于埋地和水下钢质输油、天然气、自来水、供热管道的外壁防腐，也适用于钢质贮罐罐底及污水池、屋顶防水层、卫生间、浴室、地下室等混凝土结构的防水和防渗漏。

【加强级环氧煤沥青冷缠带注意事项】在使用加强级环氧煤沥青冷缠带时要注意以下事项：须配套使用我公司供应的基带、定型胶（包括A、B组份）。

刷油防腐保温取费标准刷油、防腐、保温工程一、《全国统一安装工程预算定额》中的设备、管道、金属结构等的刷涂、防腐蚀、绝热工程。

二、本定额主要依据的标准、规范有：1．《设备、管道保温技术通则》GB4272－84。

2．《工业设备及管道绝热工程施工及验收规范》GBJl26-89。

3．《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-91。

4.《全国统一安装工程预算定额》第十一册《刷油、绝热、防腐蚀工程》。

5．《冶金建设工程预算定额统一基价》第十一册《刷油、绝热、防腐蚀工程》。

三、本定额是按国内大多数施工企业采用的施工方法，机械化程序和合理的劳动组织进行编制的，使用时不因上述因素有差异而对本定额进行调整或换算。

四、本定额是按下列施工条件进行编制的：1. 设备、材料、成品、半成品、构件完好无损，符合质量标准和设计要求，附有合格证书和试验证明；2. 安装工程与土建工程之间的交叉作业正常；3. 正常的气候、地理条件和施工环境。

五、一般钢结构(包括吊、支、托架，梯子，栏杆，平台)、管廊钢结构以“100kg”为单位，大于400mm的型钢及H型钢制钢结构以“10m2”为单位。

冶金工程金属构件根据有关规范、设计图纸使用不同规格的钢材，在计算工程量时（以重量为单位），应按一般结构件的消耗量乘以系数计算。

冶金工程金属结构件油漆、除锈工程量系数详见附录一。

六、关于下列各项费用的规定：1．脚手架搭拆费，按下列系数计算，其中人工工资占25％。

(1)刷油工程：按人工费的8％；(2)防腐蚀工程：按人工费的12％；(3)绝热工程：按人工费的20％。

2．超高降效增加费，以设计标高正负零为准，当安装高度超过±6.00m时，人工和机械分别乘以下表系数：3．安装与生产同时进行增加的费用，按人工费的10%计算。

4．在有害身体健康的环境中施工增加的费用，按人工费的10%计算。

七、本定额的工作内容除各章节说明的工序外，还包括工种间交叉配合的停歇时间、临时移动水、电源，配合质量和施工起点范围内的材料、成品、半成品、构件、工器具的运输等。

环氧沥青涂料价格是多少？环氧沥青涂料适应范围环氧沥青涂料不知道大家平时有没有去了解，那么环氧沥青涂料是什么呢？今天小编就跟大家好好说一说关于环氧沥青涂料价格以及环氧沥青涂料适应范围。

环氧沥青涂料为高分子环氧沥青涂料防腐防水材料，为环氧树脂型高分子防腐防水系列，使用寿命为性防腐防水材料。

环氧沥青涂料是以10号石油沥青和引入进口环氧树脂改性胶乳加入国内氯丁橡胶为主料，辅以轻柴油、油酸、煤焦沥青、煤焦油、熟石粉、石棉粉、滑石粉、云母粉、矿粉、石英粉再加以各种添加剂，填充剂配制而成的高分子沥青胶泥防腐防水材料，使用寿命长，施工方便。

环氧沥青涂料具有适用范围广、寿命长，耐候性、抗变形、拉伸强度高、延伸率大，对基层收缩和开裂变形适应性强、抗酸性、抗碱性、防腐防水性能优越、任何复杂部位都容易施工，解决了传统防腐防水材料，如涂料立面下滑、卷材空鼓，以及复杂部份操作难的难题。

完全取代于传统防腐防水材料。

有着比之更好的防腐、防水、绝缘性能。

1、地下工程项目砼基础的底部、侧面、背面、基坑、地下室的防腐防水工程；2、水泥基建筑物，基坑、地基、地面、桥墩、铁路、港口、码头、煤矿、油田钻探的防腐防水工程、3、地槽、水塔、水池、冷却塔、污水池、食用清水池的防腐防水工程；4、新旧民用建筑物、屋顶、卫生间、天沟、阳台、外墙、地下室、仓库、隧道的防腐防水及各种桥梁灌缝和各种伸缩缝的浇灌；5、各种金属管道、钢筋、混凝土防腐工程，能防止钢筋锈蚀、延长混凝土的使用寿命。

环氧煤沥青漆环氧煤沥青漆是一种双组份环氧焦油涂料，主要用于严重腐蚀环境下的埋地管道、地下储罐、水下浸没防腐、污水池防腐涂装。

对基材具有很好的保护作用。

埋地管道防腐：埋地管道配套玻璃纤维布材料涂装。

环氧煤沥青底漆+玻璃纤维布+环氧煤沥青面漆+玻璃纤维布+环氧煤沥青面漆污水池防腐：环氧水泥封闭底漆+环氧云铁中间漆/环氧底漆+环氧煤沥青面漆环氧煤沥青防腐涂料，组份以环氧树脂为基料，加入煤沥青、防锈颜料、增韧剂、流平剂、防沉剂等制成，乙组份为固化剂，施工时按比例调配。

环氧煤沥青加强级防腐施工方案4．施工方法4．1 管道防腐施工4．1．1 防腐施工程序：4．1．2 主要施工方法4．1．2．1 除锈A) 喷砂除锈管道、管道支架等钢结构均采用喷砂方式除锈。

喷砂除锈时,安排在防腐工场集中喷砂除锈，其除锈质量等级为Sa2.5 级，为保证除锈质量等级，喷射磨料材质为石英砂,含水率小于1％，粒度要求全部通过7 筛号，20 筛号筛余量不小于40% ，不通过45 筛号。

喷砂时在喷射角度、喷枪移速和喷距都须符合要求，保证喷砂表面较为一致的表面粗糙度，既增加涂层附着力，又保证表面平整度。

B）机械除锈。

安装好的焊缝部位的除锈采用砂轮机机械动力除锈方式，要求除锈等级达到St3 级。

4．1．2．2 底漆和缠玻璃布前的面漆a) 防腐的环氧煤沥青油漆施工根据现场条件采用刷涂的方式.b）钢材除锈经检查合格后涂刷底漆和面漆,涂漆时尽可能留出钢材装配的焊缝位置,预留长度约为150mm ，以免焊接时难以清根，影响焊接质量。

c）对于钢材表面坑尘程度较大（＞2mm 以上),尚应拌制腻子将其补平.d) 环氧煤沥青漆混合配制好拌匀后将其熟化15 ～30min ,并在4 小时内用完。

e）底漆表干后固化前涂刷第一道面漆,面漆实干后固化前涂刷第二道面漆。

施工时,往往在工序流程上是连续的,因此需要特别注意油漆的涂装间隔时间，保证涂装间隔在最小和最大涂装间隔之间。

现场施工时，要根据涂料的性能和天气条件确定涂装的间隔时间。

f）如果油漆复涂间隔太长，则需要将油漆表面用砂布或砂轮打毛后再涂刷后道漆.g）钢材喷砂合格后应立即涂刷底漆，因此，应同时注意粉尘对涂漆的影响，涂漆时尽可能远离喷砂区域或暂停喷砂施工。

h) 环氧煤沥青漆作业应按随货所到的材料说明书和规范要求进行操作。

i）油漆作业施工用具应干净，使用过程中的清理和用完后处理应适当。

j) 涂刷时，层间纵横交错，每层往复进行。

涂漆的时间间隔应符合涂料的技术要求,漆膜厚度符合设计要求。

1工程概述1.1概述经常出现消防栓漏水、结冰、被冻坏，该工程主要包括竖井制作和安装，以及管道安装。

竖井和管道都需要埋地，1.2编制依据1.2.1施工图纸及相关技术文件1.2.2神华包头煤化工相关施工技术要求1.2.3石油化工设备和管道涂料防腐蚀技术规范SH3022-20031.2.4埋地钢质管道外壁有防腐层技术规范SY/T0061－20041.2.5 埋地钢质管道环氧煤沥青防腐层技术标准SY/T0447－961.2.6 工业设备、管道防腐蚀工程施工及验收规范HGJ229－911.3主要工程量1.3.1竖井钢结构498708Kg，附属钢结构25968Kg，钢管113995Kg。

1.4.施工范围及特点:1.4.1竖井内表面涂HS52型环氧煤沥青底漆;1.4.2外表面做环氧煤沥青特加强级防腐,涂层结构：底漆—2道面漆—玻璃布—2道面漆—玻璃布—2道面漆,涂层总厚度≥0.6毫米;1.4.3对高于井体表面的焊缝两侧，应抹腻子使其形成平滑过度面;1.4.4钢管规格尺寸差别大,竖井面积较大,除锈刷漆时应采用不同施工方法。

2.材料要求2.1所有防腐材料必须有材料质量证明书、合格证;2.2不同厂家、不同品种的防腐材料不宜掺和使用;2.3防腐油漆和稀释剂的贮存和施工过程中不得与酸、碱及水接触;2.4贮存防腐油漆的库房应有明显严禁烟火的标志,并须配备灭火器材和通风良好2.5底漆涂刷HS52型环氧煤沥青，面漆涂刷HS52型环氧煤沥青，玻璃布采用中碱无蜡玻璃布；2.6油漆开桶后，必须密封保存;2.7油漆材料到货应及时报验，检验合格后才能使用；3.防腐施工方法3.1施工前的准备3.1.1施工人员进入场地前必须进行入厂安全教育。

13.1.2施工人员必须熟悉施工方法和施工要求。

3.1.3施工前应将所使用的工具准备齐全。

3.1.4油漆涂刷前应对油漆的牌号全部确认无误后,把油漆桶来回晃动,在桶内油漆摇匀后才能开桶使用。

3.1.5开桶后如发现有结皮或其它杂物，必须经200目过滤网过滤清理干净后方能使用。

环氧煤沥青防腐涂料施工参数环氧煤沥青涂料施工方案:1、1 方案一轻型防腐：漆膜厚度约为0、2-0、5mm、可用于地下保温管、地沟管道、大罐内外壁、化工设备、煤气柜、水库电站、污水池等。

一层底漆（环氧富锌底漆或环氧铁红底漆或环氧煤沥青底漆）每平方的用量为0、3kg 二层面漆( 环氧煤沥青防腐涂料面漆）每平方的用量为0、4-0、9kg1、2 方案二普通防腐漆膜厚度约为0、4-0、5mm，可用于直接埋地管道及埋地设备内外壁。

一层底漆（厚浆型环氧煤沥青防腐涂料底漆），每平方的用量为0、3kg一层玻璃丝布，每平方的用量为1、1平方米三层面漆（厚浆型环氧煤沥青防腐涂料面漆），每平方的用量为0、7-0、9kg方案三加强级防腐：漆膜厚度约为0、6-0、8mm，用于穿越高盐、碱地、沼泽或其它叫恶劣环境。

一层底漆（厚浆型环氧煤沥青防腐涂料底漆），每平方的用量为0、3kg二层玻璃丝布，每平方的用量为2、2平方米四层面漆（厚浆型环氧煤沥青防腐涂料面漆），每平方的用量为0、9-1、50kg方案四特加强级：漆膜厚度约为1、6-2mm，用于穿越道路建筑物的地下钢构件。

一层底漆（厚浆型环氧煤沥青防腐涂料底漆），每平方的用量为0、3kg七层玻璃丝布，每平方的用量为7、7平方米九层面漆（厚浆型环氧煤沥青防腐涂料面漆），每平方的用量为1、8-2、0kg2、环氧煤沥青涂料涂装注意事项：2、1 底漆、面漆都是双组分分装组成，涂装前按比例调制、搅拌均匀、熟化半小时方可进行涂装。

2、2 涂装涂层间隔时间以漆膜表干后进行涂刷为好，对包敷玻璃布的涂层体系，应再涂装面漆的同时进行包敷玻璃布，以便使玻璃布浸透漆料，保证层面涂装质量。

2、3 涂底漆前，金属表面要进行喷砂除锈、除油等处理，应达到标准Sa2、5级。

2、4 漆膜完全固化后（一般七天）可以埋设使用、。

一、描述1、本施工主要针对埋地管道外壁环氧煤沥青玻璃钢重防腐（五布七油），管道外动力工具除锈，环氧煤沥青玻璃钢底漆二遍，环氧煤沥青玻璃钢五布七油，环氧煤沥青玻璃钢外刷面漆二遍。

2、范围管道外壁防腐，外壁动力工具除中锈，部分除重锈（大部分氧化皮脱硫，呈片状锈蚀或凸起的锈斑，除锈后出现麻点或麻坑，除锈比ST2标准更彻底），环氧煤沥青玻璃钢底漆二遍（每遍厚度100um），环氧煤沥青玻璃钢五布七油，环氧煤沥青玻璃钢外刷面漆二遍（每遍厚度100um）。

（地埋管道为仓库积压旧管，锈迹严重，已达到动力工具除重锈要求）。

工程内容包括：材料供应、材料运输、动力工具除锈基层清理、涂刷环氧煤沥青漆、衬布五层、涂刷环氧煤沥青面漆。

环境保护和余料垃圾清理。

除锈等级不低于St2级。

二、编制依据1、《埋地钢制管道环氧煤沥青防腐层技术标准》SY/T0420-972、《管道防腐涂料与金属粘结的剪切强度试验方法》 SYJ 41493、《管道防腐层检漏试验方法》 SY 0063--924、《长输管道线路工程施工及验收规范》 SYJ 4001--905、《涂装前钢材表面处理规范》 SYJ 4007—866、《涂装前钢材表面粗糙度等级评定》 GB／T132887、《涂料产品取样》 GB3186－828、《涂膜厚度》 GB1764－899、《涂膜附着力测定法》 GB1720－79三、施工前准备3.1、材料验收3.1.1、底漆、面漆、固化剂和稀释剂四种配套材料应由同一生产厂供应。

3.1.2、涂料应有包括厂名、生产日期，存放期限等内容完整的商品标志、产品使用说明书及质量合格证、否则应拒收。

3.2、管道的表面处理管道在绝热施工之前，首先要对管道表面进行处理，尤其是保冷施工，如管道表面带有铁锈，致使喷、刷涂料效果不好，直接影响绝热效果。

因此管道在喷刷涂之前，要根据其表面锈蚀和污染情况以及涂料的施工要求作表面处理.表面处理的好坏，对防锈效果有显著影响。

环氧煤沥青加强防腐做法
环氧煤沥青加强防腐做法主要包括以下步骤：
1．除锈处理：防腐涂覆前，必须进行表面处理，除去油污、泥土等杂物。

除锈标准应达到涂装前钢材表面处理中规定的等级，并使表面达到无焊瘤、无棱角、光滑无毛刺。

2．涂覆底漆：钢管两端预留一定长度不涂底漆，底漆要求涂覆均匀，无漏涂，无气泡，无凝块。

底漆选用环氧底漆，涂刷均匀，一般采用刮涂法或滚涂法施工。

涂刷前应对底漆进行充分搅拌，以保证漆料的均匀性。

3．涂面漆和缠玻璃布：面漆选用环氧煤沥青防腐漆，涂刷均匀，同样可以采用刮涂法或滚涂法施工。

涂刷前应对面漆进行充分搅拌，以保证漆料的均匀性。

对于普通级防腐层，每道面漆实干后、固化前涂下一道面漆，直至达到固定层数。

对于加强级防腐层，第一道面漆实干后、固化前涂第二道面漆，随即缠绕玻璃布，缠绕过程中要保证玻璃布拉紧、表面平整，没有皱折鼓包，压边宽度和布搭接长度也要符合要求。

4．涂层干燥：施工完成后，应对涂层进行干燥处理。

干燥时间一般为24小时，具体时间根据环境温度、湿度和气流速度等因素而定。

在涂层干燥期间，应注意避免外界的污染和机械损伤。

环氧煤沥青加强级防腐施工方案1、工程概述山西三维集团给水干管改线管道防腐工程位于山西省洪洞县赵城镇侯村三维集团新征地区域，所有管道及管件需要作喷砂除锈、环氧煤沥青加强级防腐。

需要进行防腐的管道规格为 Dg700*10 ，约 117 0m ，总面积约 2645m 2 ，除锈采用喷砂除锈并达到 Sa2.5 级的质量要求。

2、编制依据1.山西三维集团有限公司提供的技术要求。

2.施工技术标准《涂装前钢材表面处理规范》（ SYJ4007-86 ）《埋地钢质管道环氧煤沥青防腐层技术标准》（ SYJ28-87 ）3、施工准备3．1 建立项目组织按如下构架建立现场项目组织，明确项目部各人员的职责，保证现场施工的安全、高速、有效运行。

3．2 教育与培训由项目部组织，公司工程部负责，利用国家法规、各相关单位的安全规定和制度以及本施工方案和公司的安全操作规程，对所有参与施工的人员进行教育与培训；必要或业主有要求时，尚需请专业人员对我公司员工进行特别培训。

培训的主要内容是：A）安全制度与措施1、安全施工操作规程A）工艺操作规程1、防腐蚀施工工艺操作规程A）质量标准与控制措施1、国家或行业有关防腐的质量检验评定标准2、设计资料规定的质量标准A）施工现场文明施工管理1、业主的施工现场管理规定2、岳唐公司的现场管理规定3．3 临时设施建设所有的施工临时设施将建在业主指定的区域和地点。

在业主指定的现场范围内搭建一个临时的封闭式喷砂工房，防止尘埃飞扬，保护环境。

喷砂工房必须具有足够的面积和净空，保证大直径管道的顺利施工。

由于工作量较大，喷砂场地需要有足够的周转面积，同时需要建立一个临时仓库，用以储备材料。

施工现场的办公临设主要采用我公司的移动式办公集装箱。

在业主的指定下，将施工现场的施工用临时水、临时电等接引至喷砂现场。

现场生活临时设施利用我公司在山西三维中学体育场的临时设施。

3．4 材料与机械准备工程施工采用包工包料形式。

现场施工所需的设备与材料都由施工单位负责。

环氧煤沥青防腐一组成环氧煤沥青底漆和面漆都是以环氧树脂和煤沥青为主要成膜物,添加各种防锈颜料,绝缘性填料,增韧剂,流平剂,稀释剂, 防沉剂等制成,B 组份是改性胺类固化剂或以固化剂为主料,添加颜填料制成.二适用范围环氧煤沥青防腐漆主要用于埋地或水下钢质输油,输气,供水,供热管道的外壁防腐, 也适用于各类钢结构,码头,船舶,水闸,煤气储罐,炼油化工厂设备防腐及混凝土管,污水池,楼顶防水层,卫生间,地下室等混凝土结构的防水和防渗漏.三产品特点1,本产品为高性能防腐涂料,涂层光滑,致密,坚硬,粘结力强, 耐盐碱,耐海水,耐土壤微生物腐蚀,抗植物根茎穿透性等均极好. 涂料与玻璃纤维布复合使用,可增强防腐层的机械性能.2.产品具有干燥迅速,附着力好,柔韧性好,双组分包装,施工方便.具有耐酸,耐碱,耐盐,耐水,耐油等特点.四技术指标环氧煤沥青涂料按其使用功能分为环氧煤沥青底漆和环氧煤沥青面漆两类.1, 表面处理.钢铁表面清除油污, 最好采用喷砂除锈至最低达到 GB/T 8923 的 Sa 2 级,最好达到 Sa 2 1/2 级.施工条件受限制时,也可采用工具除锈至 St 3 级.钢表面处理合格后,必须在返锈前尽快涂底漆(正常在 8h 内,当空气相对湿度超过80%时,应立即涂底漆) . 混凝土表层 20 ㎜内含水率低于 6%,并清除疏松物质,呈现平整坚实表面.2,配漆.应指定专人配漆,底漆,面漆开桶后均应搅匀,按规定比例加入配套的固化剂,加入量A 组份∶B 组份=5:1.加固化剂后搅匀并静置熟化 5～10min 后使用(配漆时尽量不加稀释剂,以免降低涂料固体含量,如在冬季施工,漆料过稠,可加入不超过 5%的稀释剂) ,漆料配好后宜在 4h 内用完，否则漆料将逐步固化变稠,直至无法使用,此时应废弃,不得调入稀释剂勉强冲稀使用 ,应少量多次配漆,避免造成浪费.3,打腻子.对高于钢管表面 2mm 的焊缝两侧及两块钢板的搭接处, 应打腻子形成光滑过渡面. 腻子由按比例配好固化剂的底漆或面漆约加两倍重量的滑石粉调匀制成,调好后应在 4h 内用完.4,涂漆和缠玻璃布.防腐层结构由用户自行决定,建议参考 SY/T 0447 标准推荐的防腐层等级和结构.等级普通级加强级特加强级结构底漆-面漆-面漆-面漆底-面-面,布,面-面底-面-面,布,面-面,布,面-面干膜厚≥0.3 ≥0.4 ≥0.6参考用量(kg /㎡) (mm) 0.15 0.6 0.15 0.8 0.15 1.2注: "面,布,面"为连续涂敷面漆,玻璃布,面漆的简写,也可用一层浸满面漆的玻璃布代替.一般情况选用普通级防腐,如:地沟管道,保温管道,贮罐内外壁, 异形金属构件,混凝土表面等;对直接埋地管道,应选用加强级;对腐蚀环境恶劣或维修困难的场合, 应选用特加强防腐, 穿越管道, 如: 水下管道,贮罐底部等. 在底漆表干后,固化前涂第一道面漆,面漆实干后,固化前涂后一道面漆,如间隔太长,前道漆已完全固化,应用砂纸或轻度喷砂适当打毛后再涂后一道漆. 每天工作结束后,可用我公司配套供应的稀释剂清洗涂刷工具, 稀释剂用后滤去杂物,仍可再次使用,但必须密闭存放.5,检漏和补漏.防腐层缠后静置自干,至少 8h 内保持不淋雨,不泡水,10℃以上养护 7～10天方可投入使用,10℃以下应适当延长.防腐层实干后,用电火花检漏仪,按国标GB 50268-97 所规定的检漏电压 (即: 对普通级用 2.0kV; 对加强级用 3.0kV;对特加强级用 5.0kV) 检查因涂漆不均匀或漏涂而形成的少量针孔, 并对出现针孔处涂面漆补漏.6,质量检验.按 GB 50268-97 或 SY/T 0447-96 规定的条件和方法,进行外观,厚度,电火花试验和粘附性检查,并对缺陷处修补至合格.7,防腐管保护.防腐层未达到实干时不得搬运防腐管。

环氧煤沥青特加强级防腐集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）目录1工程概述 (2)2.材料要求 (2)3.防腐施工方法 (2)4 .质量保证 (5)5.安全技术措施和文明施工 (8)6．主要施工机具一览表 (10)7. 交工验收 (10)8. JHA分析 (11)1工程概述1.1概述神华包头煤化工分公司稳高压消防水系统自投用以来经常出现消防栓漏水、结冰、被冻坏，为了解决此问题，需对其更换。

该工程主要包括竖井制作和安装，以及管道安装。

竖井和管道都需要埋地，为保证管道施工质量、杜绝各类事故的发生，特编制本方案。

1.2编制依据1.2.1施工图纸及相关技术文件1.2.2神华包头煤化工相关施工技术要求1.2.3石油化工设备和管道涂料防腐蚀技术规范SH3022-20031.2.4埋地钢质管道外壁有防腐层技术规范SY/T 0061－20041.2.5埋地钢质管道环氧煤沥青防腐层技术标准SY/T 0447－961.2.6工业设备、管道防腐蚀工程施工及验收规范HGJ 229－911.3主要工程量1.3.1竖井钢结构498708Kg，附属钢结构25968 Kg，钢管113995 Kg。

1.4.施工范围及特点:1.4.1竖井内表面涂HS52型环氧煤沥青底漆;1.4.2外表面做环氧煤沥青特加强级防腐,涂层结构：底漆—2道面漆—玻璃布—2道面漆—玻璃布—2道面漆,涂层总厚度≥0.6毫米;1.4.3对高于井体表面的焊缝两侧，应抹腻子使其形成平滑过度面;1.4.4钢管规格尺寸差别大,竖井面积较大,除锈刷漆时应采用不同施工方法。

2.材料要求2.1所有防腐材料必须有材料质量证明书、合格证;2.2不同厂家、不同品种的防腐材料不宜掺和使用;2.3防腐油漆和稀释剂的贮存和施工过程中不得与酸、碱及水接触;2.4贮存防腐油漆的库房应有明显严禁烟火的标志,并须配备灭火器材和通风良好2.5底漆涂刷HS52型环氧煤沥青，面漆涂刷HS52型环氧煤沥青，玻璃布采用中碱无蜡玻璃布；2.6油漆开桶后，必须密封保存;2.7油漆材料到货应及时报验，检验合格后才能使用；3.防腐施工方法3.1施工前的准备3.1.1施工人员进入场地前必须进行入厂安全教育。

长输管道工艺（天然气、石油、供水）
1.3PE（聚乙烯）
2.环氧煤沥青漆（普通级、加强级、特加强级）
3.聚乙烯双层缠带
4.煤焦油磁漆
5.刷环氧煤沥青漆
6.IPN 8710 漆（跟5差不多.名字不一样）
1 . 3PE 普通3mm80元左右加强3.5mm 90元左右
第一层溶解环氧粉末涂料（固体）、第二层粘接剂、第三层PE（聚乙烯）
工艺流程使用单独变压器抛丸除锈→中频加热→静电喷涂→粘接剂→剂缩聚乙烯（一般厚2mm到3mm）→冷却
保留焊缝150mm 普通报价80元/㎡加强级90元/㎡
2 . 环氧煤沥青漆
普通级（1底4面）加强级(1底1布6面) 特强级（1底2布8面）
抛丸报价15-20元/㎡
3 . 聚乙烯双层缠带150mm宽（内层防腐外层保护）
喷砂或除锈→刷一道环氧漆→手工或缠带机
80元/㎡山东东营18元/公斤或浙江宁波26元/公斤
4 . 煤焦油磁漆有毒已淘汰150元以下/㎡
5. 刷环氧煤沥青漆两底两面40元/㎡加除锈50元/㎡加一层布60元/㎡依次列推
6 . IPN 8710 漆江苏张家港产地
以上地埋管道防腐
石油管道密度为45
黄夹克保温性里面是聚氨酯（带防腐性）外面是PE（塑料管）
施工：喷涂聚氨酯（不刷底漆）
保30mm 外塑料管跟管道相比例
抛丸机高压发泡机穿管机行车
按米报价管道直径多大报多少钱
城市供暖所有管道保聚氨酯都是50mm PE根据管道直径大小选用厚度密度为60
按米报价管道直径多大报多少钱。
