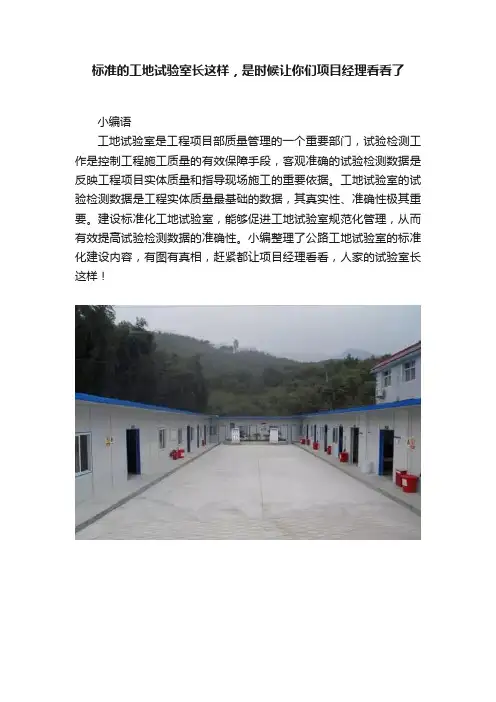

标准的工地试验室长这样，是时候让你们项目经理看看了小编语工地试验室是工程项目部质量管理的一个重要部门，试验检测工作是控制工程施工质量的有效保障手段，客观准确的试验检测数据是反映工程项目实体质量和指导现场施工的重要依据。
工地试验室的试验检测数据是工程实体质量最基础的数据，其真实性、准确性极其重要。
建设标准化工地试验室，能够促进工地试验室规范化管理，从而有效提高试验检测数据的准确性。
小编整理了公路工地试验室的标准化建设内容，有图有真相，赶紧都让项目经理看看，人家的试验室长这样！标准化工地试验室要求通过标准化的建设活动，实现工地试验室环境优美整洁、布局合理、人员技术过硬、机构管理规范的总体要求。
1、试验室驻地建设1）工地试验室应设置在项目部或集中拌和场内，其周边场所、交通道路需硬化；2）选择工地试验室应考虑安全、环保及施工要求。
如采用活动板房材料拼建而成，必要时可加固处理，保证使用周期内安全可靠；周边排水设施完善、合理。
3）试验工作区和生活区分开；4）工地试验室要根据本项目的规模和特点，设置办公室和各功能室。
办公室不少于1间，功能室为力学室、水泥室、混凝土室、集料室、养护室、土工室和留样室等，办公室和各功能室要分隔开，布局要合理，仪器设备摆放要科学。
布局时要求：整洁、大方，便于施工，且不能互相影响检测活动。
5) 各室面积要求6）“工地试验室”采用铜制牌匾、黑体字，规格为高40 cm×长60cm，牌匾挂在办公室前醒目处，牌底线离地高度为160 cm。
试验室专用牌匾应悬挂于醒目处，牌匾内容应和工地试验室专用章一致，即母体试验检测名称+建设项目标段名称+工地试验室。
2、试验室布置2.1 试验功能室布局应符合以下要求一个检测项目需要多个功能室时，各室之间距离不宜过远；试验过程产生振动的功能室应尽可能放在一起，对振动敏感的仪器应远离此功能室；功能室内设备本着优化试验流程，减少交叉，整体摆放美观，同时作业不产生相互干扰等原则进行平面布置。
南
北
混凝土振实台(11)电阻炉(21)砂标准套筛
(31)水泥胶砂搅拌机气泵
(12)电子天平(22)震击式标准振筛机(32)水泥标准稠度测定仪混凝土含气量测定仪(13)电子天平(23)电动抗折试验机(33)水泥净浆搅拌机砼贯入阻力仪(14)石漏斗
(24)水泥快速养护箱(34)跳桌（5）砼压力泌水仪(15)负压筛析仪(25)煮沸箱
(35)抗渗仪容积桶
(16)砂漏斗(26)坩埚、干燥器(36)抗渗仪养护室恒湿恒温控制仪(17)台秤
(27)水泥比表面积仪(37)-40℃冰箱
砼搅拌机
(18)电热鼓风干燥箱(28)万分之一分析天平(38)水泥自动标准养护水混凝土压力试验机(19)压碎指标仪(29)水泥恒温恒湿养护箱(39)混凝土快速养护箱
水泥恒应力压力试验机(20)石子标准套筛(30)水泥胶砂振实台
（8）（9）（10）（3）（7）（1）（2）（6）（4）。
工地试验室图表附件：工地试验室图表附图1：XXX工地试验室组织机构框图附图2：XXX工地试验室试验检测流程框图附表1：试验室基本配置一览表XXX公路XXX合同段工地试验室（中标单位全称）近期彩照姓名：XXX试验人员胸卡附表工地试验室是在施工现场建立的，主要用于对材料和施工工艺进行检测和评估。
为了保证试验结果的准确性和可靠性，试验室需要有一定的组织机构和基本配置。
附图1展示了XXX工地试验室的组织机构框图，包括各试验检测室的负责人和相关人员。
根据项目实际情况，各试验检测室可以适当调整。
附图2展示了XXX工地试验室的试验检测流程框图，包括取样、登记样品、检测、数据处理、结论判定、复检、编写报告、授权批准、通知和资料存档等步骤。
附表1列出了高等级公路、一般项目和办公室等各试验检测室的基本配置要求，包括面积、室内配备和设备等。
除此之外，工地试验室还需要注意三色标识、试验人员胸卡和试验室基本配置等方面的要求，具体见附图3-10和附表1.总之，工地试验室的建立和管理需要严格按照规范要求进行，以确保试验结果的准确性和可靠性。
试验项目记录表钢筋力学性能试验根据GB/T228.1-/T232-2010标准进行焊接钢筋力学性能试验，试验项目包括JJ0503b、JJ0511a、JJ0501d、JJ0503a、JJ0519、JJ0520、JJ0510、JJ0509和JJ0515.标识编码进行试验项目标识编码，包括JJ0301a、JJ0306、JJ0304、JJ0302、JJ0305b、JJ0305c、JJ0305a和JJ0303.进行试验项目标识编码，包括JJ1001a、JJ1001b和JJ1001c。
进行试验项目标识编码，包括JJ0601a。
无机结合料试验进行水质分析试验，试验类型为无机结合料，试验序号为1.进行无机结合料稳定土中灰剂量的测定试样（EDTA法）试验，试验序号为1和2.进行无机结合料稳定土的击实试验，试验序号为3、4和5.进行无机结合料稳定土的无侧抗压强度试验，试验序号为6.进行无机结合料稳定土含水量试验，试验方法包括烘干法和酒精法，试验序号为7和8.进行无机结合料稳定材料振动压实试验，试验序号为9和10.进行石灰化学分析试验（简易法），试验序号为11.进行石灰品质试验，试验序号为12.进行粉煤灰品质试验，试验项目包括物理性能和比表面积，试验序号为13、14和15.集料试验进行集料试验，试验类型为集料，试验项目包括粗集料及集料混合料的筛分试验（水洗法）、粗集料及集料混合料的筛分试验（干筛法）、粗集料密度及吸水率试验（网篮法）、粗集料堆积密度及空隙率试验、粗集料含泥量及泥块含量试验、水泥混凝土用粗集料针片状颗粒含量、粗集料压碎值试验、粗集料磨耗试验（洛杉矶法）、粗集料软弱颗粒及有机物含量试验、粗集料磨光值试验、粗集料坚固性试验、粗集料密度及吸水率试验（容量瓶法）、粗集料含水率试验和混合料试验。

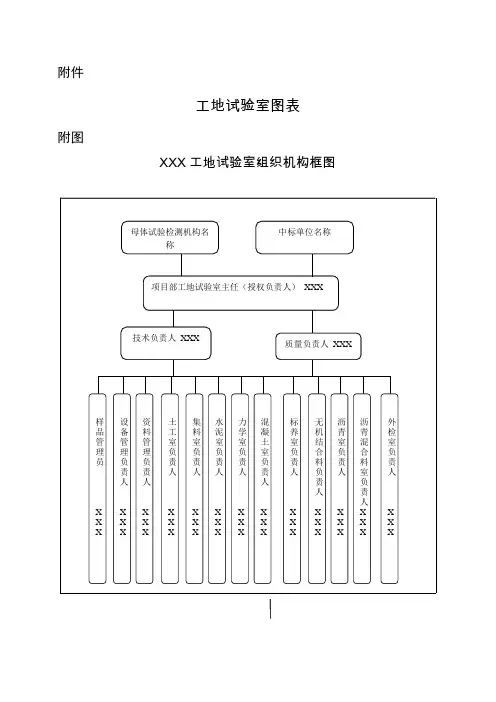

附件
工地试验室图表
附图

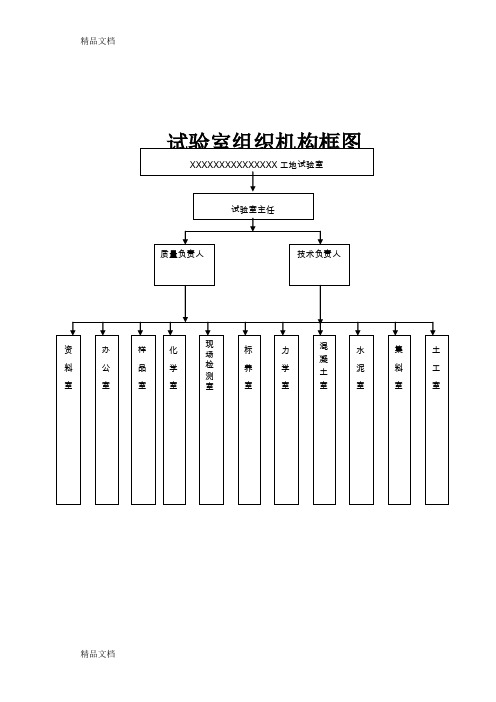

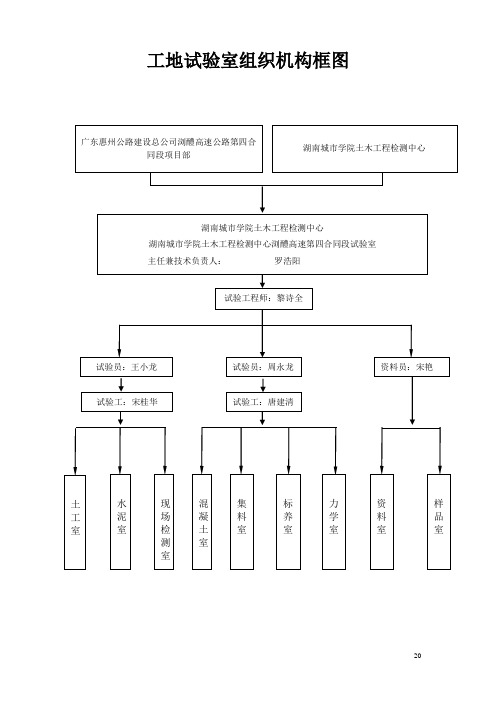

XXX工地试验室组织机构框图
注：框图内各试验检测室根据项目实际情况确定
附图1 工地试验室组织机构框图
XXX工地试验室试验检测流程框图
附图2 试验检测流程框图附图3 三色标识
附图4
附图5 附图6
附图7附图8
附图9 附图10
附图11
附图12 工地试验人员胸卡
附表
试验室基本配置一览表
附表1
注：1. 工地试验室应经河北省公路工程质量安全监督站确认合格，取得备案通知书后方可正式开展试验检测工作。
2. 工地试验室主任、技术负责人须持有试验检测工程师证书，所有从事试验检测工作的
人员必须持证上岗。
工地试验室设备档案卷内目录清单格式
附表2
仪器设备管理卡
附表3
仪器设备使用记录表
附表4 合同号：设备名称和管理编号：
仪器设备出入库台账
附表5
混凝土试件养护入/出库记录台帐
附表6合同号:第页
标准养护室温湿度环境记录表
附表7
药品出入库登记表
附表8
样品出入库登记表
附表9
附表10
十、桥梁试验
不合格品报告登记表
附表11
土的击实试验（JJ0103）
附表12
23
24
挖坑及钻芯法测定路面厚度试验（JJ1401）
附表13中标单位：合同号：试验编号：
25
26。

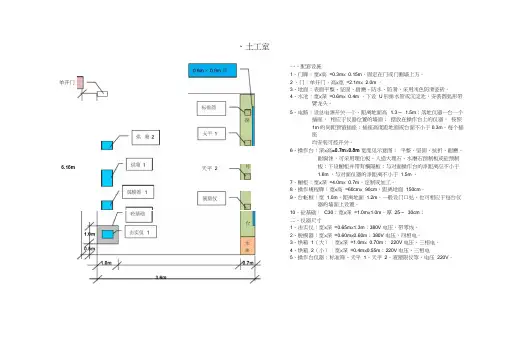

6.16m 、土工室单开门天平2一、配套设施1、门牌：宽×高=0.3m× 0.15m，固定在门或门侧墙上方。
2 、门：单开门，高×宽=2.1m× 2.0m 。
3、地面：表面平整、坚固、耐磨、防水、防滑，采用浅色防滑瓷砖。
4、水池：宽×深=0.6m× 0.4m ，下设U 形排水管或沉淀池，安装圆弧形带臂龙头。
5、电路：设总电源开关一个，距离地面高 1.3～ 1.5m；落地仪器一台一个插座，相应于仪器位置的墙面；摆放在操作台上的仪器，按照1m 的间距预留插座；插座高度距地面或台面不小于0.3m。
每个插座均安装可控开关。
6、操作台：深×高=0.7m×0.8m 宽度见示意图；平整、坚固、抗折、耐磨、耐腐蚀，可采用理化板、人造大理石、水磨石预制板或砼预制板；下设橱柜并带有横隔板；与对面操作台的净距离应不小于1.6m ，与对面仪器的净距离不小于 1.5m 。
7、橱柜：宽×深=4.0m× 0.7m，定制或加工。
8、操作规程牌：宽×高=60cm× 90cm，距离地面150cm。
9、台帐框：宽 1.0m，距离地面 1.2m，一般设门口处，也可相应于每台仪器的墙面上设置。
10、砼基础：C30；宽×深=1.0m×1.0m，厚25～30cm；二、仪器尺寸1、击实仪：宽×深=0.65m×1.3m；380V 电压，带零线。
2、脱模器：宽×深=0.60m×0.60m；380V 电压，四相电。
3、烘箱1（大）：宽×深=1.0m× 0.70m；220V 电压，三相电。
4、烘箱2（小）：宽×深=0.4m×0.55m；220V 电压，三相电5、操作台仪器：标准筛、天平1、天平2、液塑限仪等，电压220V。
、集料室一、配套设施1、门牌：同土工室。
一、土工室二、集料室三、力学室四、现场检测室六、化分室（一）七、水泥室八、水泥砼室九、养护室十、留样室十一、档案室4.2规划4.2.1 基本原则⑴、分区设置原则：工作区与生活区分开设置，工作区总体可分为功能室、办公室和资料室。
各功能室应独立设置，并根据不同的试验检测项目配置满足要求的基础设施和环境条件。
⑵、布局合理原则：按照试验检测流程和工作相关性进行合理布局，保证样品流转顺畅，方便操作，如水泥砼室、力学室和标准养护室，沥青室和沥青混合料室，样品室、办公室和资料室等宜相邻设置。
⑶、互不干扰原则：对造成相互干扰和影响的工作区进行隔离设置，如有振动的土工室与需要精密称量的化学室，相对湿度大于95%的标准养护室与资料室、办公室等不宜相邻设置。
⑷、经济适用原则：本着因地制宜、务求实效和经济适用原则。
4.2.2 功能室设置本中心试验室设置的功能室有：土工室（含无机结合料室）、集料室、岩石室、力学室、现场检测室一、收样室、留样室、养护室、水泥砼室、水泥室、沥混室二、沥混室一、沥青室、化分室一、化分室二、现场检测室二，功能室总计16个，合计面积为630.74 m2。
4.2.3 面积及空间⑴、面积：功能室：土工室（含无机结合料）、集料室、岩石室、水泥室、水泥砼室、养护室、力学室、化分室、沥青室、沥混室一、沥混室二、现场检测室、收样室、留样室、办公室：主任室、办公室、档案室、会议室；⑵、空间：有温度、湿度要求的功能室净高超过3m时，应采用吊顶，以便保温、保湿且节约能耗。
4.3 房屋建设⑴、方向：房屋一般南北朝向。
⑵、材料：选择坚固、安全、环保和保温的材料，如金属面绝热夹芯板。
⑶、净高：一般不低于2.6m。
⑷、地面：室内地面宜高出室外0.15m，表面平整、坚固、耐磨、防水、防滑，可铺设统一规格的硬质材料如砼砂浆、浅色防滑瓷砖、水磨石等；标准养护室的地面可采用水泥砼浇筑、防水砂浆抹面，设置蓄水沉淀池且安装顶盖，并设有一定坡度。
一、土工室word文档可自由复制编辑二、集料室word文档可自由复制编辑三、力学室word四、现场检测室六、化分室（一）七、水泥室word文档可自由复制编辑八、水泥砼室word文档可自由复制编辑九、养护室十、留样室word十一、档案室word文档可自由复制编辑4.2规划4.2.1 基本原则⑴、分区设置原则：工作区与生活区分开设置，工作区总体可分为功能室、办公室和资料室。
各功能室应独立设置，并根据不同的试验检测项目配置满足要求的基础设施和环境条件。
⑵、布局合理原则：按照试验检测流程和工作相关性进行合理布局，保证样品流转顺畅，方便操作，如水泥砼室、力学室和标准养护室，沥青室和沥青混合料室，样品室、办公室和资料室等宜相邻设置。
⑶、互不干扰原则：对造成相互干扰和影响的工作区进行隔离设置，如有振动的土工室与需要精密称量的化学室，相对湿度大于95%的标准养护室与资料室、办公室等不宜相邻设置。
⑷、经济适用原则：本着因地制宜、务求实效和经济适用原则。
4.2.2 功能室设置本中心试验室设置的功能室有：土工室（含无机结合料室）、集料室、岩石室、力学室、现场检测室一、收样室、留样室、养护室、水泥砼室、水泥室、沥混室二、沥混室一、沥青室、化分室一、化分室二、现场检测室二，功能室总计16个，合计面积为630.74 m2。
4.2.3 面积及空间⑴、面积：功能室：土工室（含无机结合料）、集料室、岩石室、水泥室、水泥砼室、养护室、力学室、化分室、沥青室、沥混室一、沥混室二、现场检测室、收样室、留样室、办公室：主任室、办公室、档案室、会议室；⑵、空间：有温度、湿度要求的功能室净高超过3m时，应采用吊顶，以便保温、保湿且节约能耗。
4.3 房屋建设⑴、方向：房屋一般南北朝向。
⑵、材料：选择坚固、安全、环保和保温的材料，如金属面绝热夹芯板。
⑶、净高：一般不低于2.6m。
⑷、地面：室内地面宜高出室外0.15m，表面平整、坚固、耐磨、防水、防滑，可铺设统一规格的硬质材料如砼砂浆、浅色防滑瓷砖、水磨石等；标准养护室的地面可采用水泥砼浇筑、防水砂浆抹面，设置蓄水沉淀池且安装顶盖，并设有一定坡度。
⑸、窗户：前后开窗，采用天然的侧面采光，窗地面积比不小于1∶6，可开户窗户面积不少于窗面积的1/3；标准养护室不设窗户。
⑹、门洞：一般为高×宽=2.1m×1.0m，有超高超宽设备的功能室，可适当调整或设置双开门。
标准养护室的门采用密封性好且防潮的材料制作，不宜直接开门对外，宜设置过渡间；化学室、沥青室、沥混室等易发生火灾等事故的功能室的门宜向外开；样品室的门可采用卷闸门。
⑺、隔断：采用空心砖通高阻隔。
养护室要进行密封处理。
4.4 环境建设4.4.1 给水、排水⑴、上下水：各功能室均应设置上下水，室内水池、水龙头宜设置在操作台边部且与操作台整体结合在一起，排水口应有过滤和水封装置，下水连接管采用硬质管、设弯头并保证通畅，化学室水池宜配套三联水龙头（指南P13）。
⑵、泄水槽：水泥室、水泥砼室、石料室内地面应设置泄水槽（指南P13），室外设置沉淀池，沉淀池也应安装顶盖，并经常清理，保证排水畅通。
⑶、排水管：要有一定的坡度，转弯要少，排水管直接进入排水总管。
室外管道顶最小覆土深度不得小于0.15m。
4.4.2 通风、采光⑴、通风：各工作室应有与室外空气直接流通的窗口，通风开口面积不宜小于房间地板面积的1/20。
化学室、沥青室、沥混室，采用通风罩、强排气扇等局部机械通风设施。
储存化学危险品的功能室宜安装通风排风设施，并设有导除静电的接地装置；通风管应采用不燃材料制作，且不宜穿过防火墙。
⑵、采光：各工作室自然采光不足，可增加照明设施；光线过强，可挂窗帘；标准养护室应配置一定数量的防水的灯具。
4.4.3 供电⑴、计算各工作室的用电量即总功率，采用独立的专用线集中配电保障供电需求，按三级负荷供电。
线路敷设、开关、插座应在仪器设备安装就位后，根据实际使用需求布置安装。
⑵、配备自发电设备，功率宜大于整个工作区总功率的1.25倍，一般不小于15kW。
⑶、有金属外壳的仪器设备应设置接地保护措施。
⑷、电源进线处应设明显切断装置（电力总闸），各功能室的工作用电与照明用电分开线路，宜采用铜芯导线（电缆）铺设专用线路。
⑸、电路布设统一采用白色线槽明敷，不同电压或频率的线路应分别单独敷设，不得在同一管内敷设。
线槽应采用难燃材料，便于安装、拆卸和维修维护等。
⑹、插座的规格型号应与仪器设备的插头相匹配，采用效率高、能耗低、安全接地、有漏电保护措施的性能先进的集中的配电箱，且每个功能室应设置一个电路总开关。
每个插座安装可控开关。
⑺、插座安装高度距地面或操作台面不小于0.3m，插座应有开关控制和保险设备。
⑻、电气开关安装高度距地面高1.3～1.5m，拉线开关安装高度距地面高2～3m，距门口1.5～2.0m，拉线的出口应向下。
反把开关或跷板开关安装距地面高1.4m，距门口1.5～2.0m，开关不得置于单扇门后。
⑼、计算机和微机控制的精密仪器对供电电压和频率有一定要求，应选用不间断电源（UPS）。
⑽、烘箱、高温炉、空调地、加湿器等电热设备应采用专用插座、开关及熔断器，较大负荷用电器应单独设回路，并安装相应的自动保护开关。
⑾、标准养护室的电路及灯具应采用相应防护等级的防水灯具或带防水灯头的开敞式灯具。
4.4.4 温度、湿度⑴、对空间较大的功能室及标准养护室应在室内不同区域悬挂不少于2个温湿度计。
⑵、对温度没有特殊要求的功能室，工作期间温度一般控制为：夏季不高于30℃，冬季不低于10℃。
4.4.5 安全要有相关的应急预案和必要的应急救援器材、设备。
⑴、在可燃固体、液体、气体等物质存在场所配置灭火器，且每个场所灭火器的数量不少于2具。
⑵、现场取样和现场检测工作过程中如存在安全隐患，试验检测人员应佩戴安全帽等防护用品，平时安全帽应整齐统一摆放在外检室或办公室。
⑶、在进行样品高温加热操作、试验时，试验人员应佩戴防烫伤的劳动防护用品；在使用危险化学品时，试验人员应佩戴防腐蚀的劳动防护用品；在维修、维护电器设备时，维修人员应佩戴绝缘的劳动防护用品。
⑷、压力机、万能材料试验机等大型力学设备应安装安全防护网，材质为钢板网或纺织片网，网孔尺寸不宜大于10mm×10mm，防护设施要固定安装、结实耐用，保证操作方便，美观大方。
⑸、对限制人员进入的工作区或室应在其明显的部位或门上设置提醒标志。
⑹、储存易燃、易爆危险化学品的功能室，应安装避雷设备。
⑺、各工作室内、外窗应安装防盗网，保证设备和各种档案资料安全。
4.4.6 环保⑴、化学室、沥青室及沥混室应配备废物集中收集装置，材质一般为塑料、玻璃、金属等，且与废液不发生反应。
废物应定期按规定要求处理，不得随意倾倒。
⑵、其他各功能室产生的废弃样品如混凝土试件等，应设置专门的存放地点，不得随意知扔，堆放整齐，集中处理。
⑶、含有毒和有害物质的污水，均应进行必要的处理，符合国家排放标准后，方可排放；酸、碱污水应进行中和处理，对于较纯的溶剂废液或贵重试剂，宜在技术经济比较后回收利用。
4.5 其他设施4.5.1 操作台⑴、台面应平整、坚固、抗折、耐磨、耐腐蚀，可采用理化板、人造大理石、水磨石预制板或砼预制板等材料制作，为防止碰碎玻璃器皿、方便清洗，可在台面铺设橡胶垫；操作台下应设置带有柜门的储物隔柜，保持整体美观大方。
⑵、台面宽度宜为60～80cm，高度为70～90cm。
⑶、靠两侧墙布置的操作台之间的净距离应不小于1.6m，当有一侧墙布置通风柜或试验仪器设备时，与另一侧操作台之间的净距离应不小于1.5m。
⑷、为便于重复利用，保持外观整洁，操作台可做成相应的标准件，现场组合安装，使用储物柜式整体操作台，采用理化板台面和防火板立面组装而成的整体式操作台。
4.5.2 样品架⑴、标准养护室的样品架应具有一定的刚度，可采用角钢制作且涂刷防锈漆，或采用不锈钢材料制作，每层高度为30cm左右，深度为60cm左右，总体高度为1.5～1.8m之间，样品架不宜直接接触墙壁。
⑵、样品架及层位编号：每个样品架横向采用阿拉伯数字按1、2、3……顺序号；每个层位竖向采用大写英文字母按A、B、C……顺序号。
⑶、样品室可采用隔仓和样品架存放样品。
4.5.3 基础、基座⑴、要求或需要在砼基础上固定的仪器设备，如击实仪、振动台、摇筛机、压力机、万能试验机等，在规划摆放位置前，应按照有关标准、规程和仪器设备使用说明书的要求将基础、基座的位置及尺寸进行规划并制图。
⑵、仪器设备的水泥砼基础应在室内地面处理前浇筑完成，并留出地脚螺钉、电缆等安装的孔道，基础的上平面应水平。
⑶、对基座有隔振要求的应设立不与其他建筑物直接相连的独立砼台，周围存在振源时应在地面与台座间高橡胶垫。
⑷、水泥胶砂试件成型振实台基座由高度约400mm、体积约0.25m3、质量约600kg的水泥砼浇筑而成。
防止外部振动影响振实效果，可在整个水泥砼基座下放一层厚约5mm天然橡胶弹性衬垫，然后将仪器用地脚螺钉固定在基座上，安装后设备成水平状态，仪器底座与基座之间要铺一层砂浆以保证它们的完全接触。
⑸、水泥胶砂流动度跳桌基座至少为2240kg/m3的重水泥砼浇筑而成，基座部约为400mm×400mm，高约690mm，通过膨胀螺栓安装在已硬化的水平水泥砼基座上。
4.6 标牌、标志⑴、标牌、标志主要包括：单位名称牌匾、各工作室门牌、组织机构框图、岗位职责、管理制度和操作规程等上墙图框，安全、环保标志，各类明示标志等。
⑵、门牌尺寸：宽×高=30cm×15cm，宜固定在门或门侧墙的上方。
⑶、操作规程图框尺寸：宽×高=60cm×90cm，图框可根据实际内容适当对宽度进行调整，图框底边距离地面高度为150cm。
⑷、样品室的材料牌：宽×高=30cm×20cm，内容包括样品名称、规格型号、产地等信息，标识牌底边距离地面高度为150cm。
⑸、对有安全和环境条件要求的区域、功能室，如试验检测工作区域、有毒有害气体、消防设施、废旧物品存放区等，宜设置醒目的安全、环保等标志。
⑹、标牌、标志制作材料应结实、不易变形且可重复利用；标牌颜色和字体应考虑整体和视觉效果，既要美观大方、整体协调，同时兼顾企业文化要求。
4.8 设备配置4.8.1 设备配置⑴、按照试验检测项目和参数及合同要求，对照《公路水运工程试验检测机构等级标准》表2“试验检测能力基本要求及主要仪器设备”配置必要的试验检测仪器设备和辅助工具，并确保仪器设备性能良好。
⑵、鼓励配置具有自动采集、监控、储存、处理和打印于一体的智能检测仪器设备；标准养护室应配置全自动温、湿度同步控制设备。
⑶、新购置仪器设备，应按照采购验收程序，组织相关人员共同进行验收，填写验收记录，建立仪器设备档案。
