高压用电报装流程图

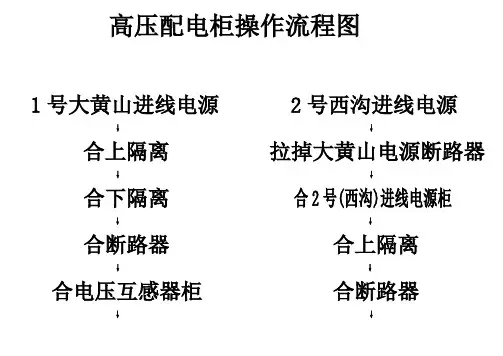

高压配电柜操作流程图
1号大黄山进线电源
↓
合上隔离
↓
合下隔离
↓
合断路器
↓
合电压互感器柜
↓
2号西沟进线电源
↓
拉掉大黄山电源断路器
↓
合2号(西沟)进线电源柜
↓
合上隔离
↓
合断路器
↓
合联落柜
↓
合中央风井1号/2号母线柜
↓
合斜井及井下变电所母线1号柜
↓
合井下综采工作面母线2号柜
↓
合立井绞车房母线柜
↓
合地面照明母线柜
合电压互感器柜
↓
合联络柜
↓
拉掉大黄山电源断路器
↓
合中央风井1号 2号母线柜
↓
合井下变电所母线柜(1号 2号)
↓
合立井绞车房母线柜
↓
合地面照明母线柜。

高压新装用电业务的办理流程一、前言高压新装用电业务是指用户在新建、改建、扩建或迁移用电设施时，需要办理的用电业务。

本文将详细介绍高压新装用电业务的办理流程。

二、申请材料准备1. 申请表：用户需填写《高压新装用电申请表》，并加盖单位公章。

2. 用电方案：用户需要提供符合国家和地方有关规定的用电方案，包括负荷计算表、线路图等。

3. 建设工程规划许可证：用户需提供建设工程规划许可证原件及复印件。

4. 建筑工程竣工验收合格证明：用户需提供建筑工程竣工验收合格证明原件及复印件。

5. 法人营业执照或组织机构代码证：用户需提供法人营业执照或组织机构代码证原件及复印件。

6. 其他相关材料：如土地使用证、房屋所有权证等。

三、现场勘察1. 用户提交申请材料后，供电公司会安排专人进行现场勘察，确认用户的用电需求和现场情况，并制定初步方案。

2. 现场勘察人员会对用户的用电负荷、线路走向、用电设备等进行实地勘察，并与用户进行沟通，了解用户的实际需求。

3. 现场勘察人员根据勘察结果制定初步方案，并向用户提供初步报价。

四、报价和签订合同1. 供电公司根据初步方案，对用户进行报价。

2. 用户收到报价后，可以选择是否接受。

如果接受，需要签订《高压新装用电合同》。

3. 合同中应包括供电公司的服务内容、费用标准、施工时间、质量保证等内容。

4. 用户在签订合同时需缴纳一定金额的预付款，作为后续施工费用的冻结款项。

五、施工和验收1. 供电公司按照合同约定的时间和内容进行施工，并在施工期间与用户保持沟通，及时解决问题。

2. 施工完成后，供电公司会进行内部验收，并邀请用户现场参与验收。

3. 验收合格后，供电公司会向用户发放《高压新装用电竣工验收证明》，并将剩余款项退还给用户。

六、总结以上就是高压新装用电业务的办理流程。

用户在申请前需要准备好相应的材料，与供电公司进行现场勘察和沟通，签订合同后进行施工和验收。

希望本文对您有所帮助。

1.1高压新装1.1.1 高压新装业务受理1.1.1.1功能说明提供高压新装业务受理、包含客户信息、用电客户信息等信息的录入、查询、保存、发送、打印等功能。

客户到供电局办理新装用电时，需填写《用电登记表》并递交有关的用电资料，业扩报装员审查通过后，输入计算机建立用户申请档案，电力营销系统将自动产生用户编号和传单申请编号。

发给客户查询卡，以便客户及时了解查询业扩进程，并将机内流程传至下一环节。

高压新装受理业务主要操作步骤依次是：第一步输入客户自然信息；第二步输入用电申请信息；第三步根据用户资料的实际清单填写申请证件、联系信息、银行账号、用电资料、用电设备、受点设备等信息；第四步所有输入信息检查无误后，发送至下一个岗位。

1.1.1.2操作说明(1)登陆系统，点击新装增容及变更电/业务受理/业务受理，如图1-5-1-2所示。

图1-5-1-2营业受理窗口(2)单击【客户自然信息】，显示客户自然信息录入界面，如图1-5-1-3所示。

图1-5-1-3营业受理窗口(3)单击【新增】按钮，根据实际情况，填入客户编号、客户名称等信息。

从下拉列表框中选择经济类型、产业分类等。

数据输入完成后，检查其正确性后，单击【保存】按钮，提示保存成功。

如图1-5-1-4所示。

图1-5-1-4消息提示(4)单击【确定】按钮，客户自然信息增加成功。

(5)单击【返回】按钮，跳转至【用电申请信息】，如图1-5-1-6所示。

图1-5-1-6用电申请信息(6)在图1-5-1-6文本框中根据实际情况，填入用户申请信息，包括用户名称、证件名称、证件号码、联系人、移动、、、申请容量、申请原因等。

(7)单击"用电地址"后按钮，弹出用电地址分解窗口。

在该文本框中从下拉列表框中选择省、市、县区等信息，填入门牌号，单击【确认】按钮，返回用电申请信息界面。

(8)操作员从下拉列表框中选择申请方式、证件类型、联系类型、供电单位、用电类别、负荷性质、用户分类、供电电压、生产班次、转供标志、电费通知方式、电费结算方式、票据类型、缴费方式等。

申请用电报装流程图申请用电报装流程图用电申请须知新装/增容：1．用户递交申请书一份,填写报装表,一式五联并盖公章;2．营业执照正本原件及复印件盖公章、法人代表原件及身份证正反面复印件各两份；3．主要用电设备清单各一份,由用户盖章；4．填写变压器管理电工登记表并递交相片1张1寸及电工证复印件一份；5．供用电担保协议书；6．产权界定书;7．用户受权委托书（非用户亲自办理，或非单位法定代表人、负责人亲自办理时出具) 8．银行保证/银行存款单质押9. 产权有关证明原件及复印件两份如:土地证；房产证注:（1）购地但未办产权证的,需提供购地协议原件及复印件两份;(2）土地或厂房属村委的，需村委作业主担保方,并提供客户《中华人民共和国组织机构代码证》负责人身份证复印件（正反面)两份并盖股份联合社公章。

（3）非业主名称报装的需提供厂房租赁合同原件及复印件两份。

＊如是临时工地用电即需提供建委发出的“建筑施工许可证”原件及复印件两份。

报停/销户：1.户递交申请书一份,填写报装表，一式五联并盖公章；2.近期电费通知单复印件。

4．用户受权委托书（非用户亲自办理,或非单位法定代表人、负责人亲自办理时出具）5. 土地或厂房属村委的，需村委作业主担保方，并提供客户《中华人民共和国组织机构代码证》负责人身份证复印件（正反面）两份并盖股份联合社公章。

过户/分户/并户：1．新用户递交申请书一份，填写报装表，一式五联并盖公章;2．双方营业执照正本原件及复印件盖公章两份、法人代表原件及身份证正反面复印件各两份;3．双方填写变压器过户协议（一式两份）,由双方签名、盖章及业主签名、盖章；4．新用户填写变压器管理电工登记表并递交相片1张1寸及电工证复印件一份.5．产权界定书6. 近期电费通知单复印件7．用电设备清单各一份（加盖公章）8．供用电担保协议书；9．用户受权委托书(非用户亲自办理，或非单位法定代表人、负责人亲自办理时出具）10．银行保证/银行存款单质押11。

A、高低压变配电及动力系统安装1、高低压变配电系统安装工艺流程图：2、成套配电柜（盘）及动力开关柜安装高低压配电柜是电力线路的馈电及保护装置，在整个项目供电中占有很重要的位置，是关键设备。

严格执行《电气装置安装工程盘柜及二次回路结线施工及验收规范》（GB50171-92）；做到安全可靠、经济合理、技术先进、整齐美观。

2.1施工程序2.2高低压配电柜运抵施工现场后，由起重吊装班配合用吊车吊到配电室门口平台上，用厚壁钢管将柜滚进屋内，过程中注意要小心轻放。

2.3设备开箱检查：设备和器材到达施工现场后应存放在室内或能避雨、风、沙的干燥场所，安装前应会同建设单位或监理共同进行开箱检查，并做好设备开箱记录。

2.4在搬运过程中要固定牢靠，防止碰撞，避免元件、仪表及油漆的损坏。

2.5柜（箱）要安装在基础型钢上时，型钢可根据此电柜的尺寸大小和重量，选用槽钢或角钢制作，制作时应将型钢矫正矫直，接图纸要求预制加工好后，要按施工图纸所标位置配合土建工程预埋，注意基础型钢顶部宜高出室内抹平地面10mm，但手车式成套柜应与抹平地面相平或按产品要求执行。

基础型钢要求预留铁件焊接牢固，并要用水准仪或水平尺找平、找正。

其安装允许偏差如下：基础型钢安装完毕应用40×4扁钢在基础型钢的两端分别与接地网进行焊接，焊接面为扁钢宽度的两倍，焊接要牢固，确保基础型钢有良好的接地。

2.6柜（箱）定位安装：柜（箱）应接施工图的布置，接顺序将柜放在基础型钢上，按柜（箱）安装允许偏差的要求，逐台将柜找正、找平，找正时可用0.5mm 铁片进行调整，但每处垫片最多不能超过三片，然后接柜固定螺孔尺寸，在基础型钢上用手电钻钻孔，用镀锌螺栓固定。

柜（箱）安装允许偏差：柜（箱）接地应牢固良好，每台柜（箱）单独与基础型钢，做接地连接，每台柜（箱）从后面左下部的基础型钢焊上鼻子，用Φ6mm2铜线与柜上的接地端子连接牢固。

2.7柜（箱）内二次回路结线和电缆连接：柜（箱）内二次回路结线制造时大部分已完成，只有少量的联锁信号线等需要结线，注意二次回路接地应设置专用接地螺栓；引入柜（箱）内的电缆应排列整齐，编号清晰，避免交叉，并要固定牢固，不使端子排受力；铠装电缆在进入柜（盘）后，应将钢带切断，钢带端部应扎紧，并将钢带接地。

高压用电报装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高压用电报装流程一、业务受理阶段在开始高压用电报装流程之前，客户需要前往当地供电营业厅或通过线上渠道提交用电申请。

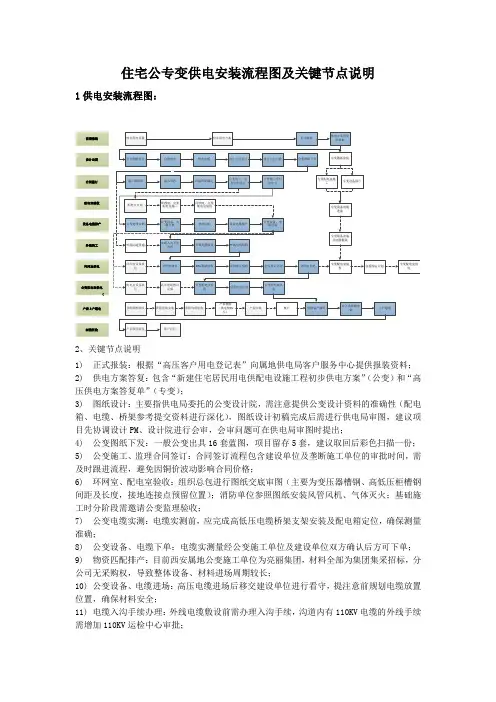

住宅公专变供电安装流程图及关键节点说明1供电安装流程图：2、关键节点说明1)正式报装：根据“高压客户用电登记表”向属地供电局客户服务中心提供报装资料；2)供电方案答复：包含“新建住宅居民用电供配电设施工程初步供电方案”（公变）和“高压供电方案答复单”（专变）；3)图纸设计：主要指供电局委托的公变设计院，需注意提供公变设计资料的准确性（配电箱、电缆、桥架参考提交资料进行深化），图纸设计初稿完成后需进行供电局审图，建议项目先协调设计PM、设计院进行会审，会审问题可在供电局审图时提出；4)公变图纸下发：一般公变出具16套蓝图，项目留存5套，建议取回后彩色扫描一份；5)公变施工、监理合同签订：合同签订流程包含建设单位及垄断施工单位的审批时间，需及时跟进流程，避免因铜价波动影响合同价格；6)环网室、配电室验收：组织总包进行图纸交底审图（主要为变压器槽钢、高低压柜槽钢间距及长度，接地连接点预留位置）；消防单位参照图纸安装风管风机、气体灭火；基础施工时分阶段需邀请公变监理验收；7)公变电缆实测：电缆实测前，应完成高低压电缆桥架支架安装及配电箱定位，确保测量准确；8)公变设备、电缆下单：电缆实测量经公变施工单位及建设单位双方确认后方可下单；9)物资匹配排产：目前西安属地公变施工单位为亮丽集团，材料全部为集团集采招标，分公司无采购权，导致整体设备、材料进场周期较长；10)公变设备、电缆进场：高压电缆进场后移交建设单位进行看守，提注意前规划电缆放置位置，确保材料安全；11)电缆入沟手续办理：外线电缆敷设前需办理入沟手续，沟道内有110KV电缆的外线手续需增加110KV运检中心审批；12)外线电缆敷设：提前沟通专责及工队，确保设备到场后第一时间施工；13)外线电缆验收：验收内容包含电缆耐压测试出具报告（亮丽检测部门）、电缆悬挂可扫码信息的铁质标牌（属地供电局验收）、电缆防火涂料施工；14)DTU调试验收：西安局配网部、属地供电局、现场三方信息调试，提前做好环网DTU部位的物联网信号（移动物联网基站较少，不建议使用），满足信号正常使用，DTU中途断线会导致验收中断；15)会签投运计划：属地供电局开具投运单，需属地、西安供电局签字；16)环网室投运：由施工单位报供电计划，次周供电局上会，计划通过后再次周供电；供电当天属地分局运检班现场签单，电源点电缆头制作，当天供电；17)公变配电室验收：对高低压设备、配电室设备设施进行验收，提出整改意见。

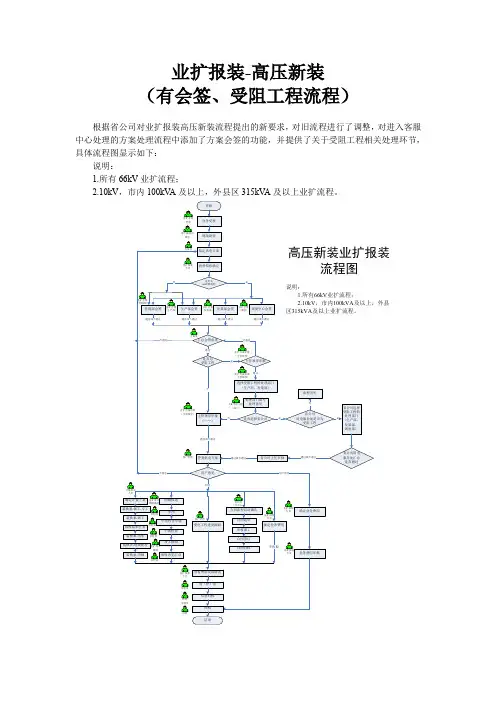

业扩报装-高压新装（有会签、受阻工程流程）根据省公司对业扩报装高压新装流程提出的新要求，对旧流程进行了调整，对进入客服中心处理的方案处理流程中添加了方案会签的功能，并提供了关于受阻工程相关处理环节，具体流程图显示如下：说明：1.所有66kV业扩流程；2.10kV，市内100kV A及以上，外县区315kV A及以上业扩流程。

各流程环节操作具体描述：1、业务受理申请受理，包含3个内容，主要录入申请信息、客户信息，如果存在用电资料及电子文档，可以通过用电资料进行录入保存，并完成上传。

1.1申请信息该界面初步填写了申请信息量、电压、用电类别等相关信息，如果客户已经存在，可以通过客户编号中的选择客户来实现关联旧客户。

1.2客户信息该界面需要录入客户基本信息、证件信息、联系信息及客户地址，其中：1）基本信息要求必须录入法人代表、经济类型、产业分类、企业简介、企业规模等信息。

2）证件信息要求必须录入证件号码、证件类型、证件名称。

3）联系信息必须录入账务联系人、停送电联系人的联系人名称及移动电话等信息。

4）客户地址必须录入邮政编码，用电地址的省、市、区，后面街道等信息可以根据实际地址进行选择填写。

1.3 用电资料该界面如果添加，必须录入资料类型，后面名称、份数等信息可以根据实际资料进行选择填写。

此外可以打印两个表卡单据《用电申请书》、《客户联系卡》。

2.勘查意见2.1现场勘查现场勘查环节主要功能如下：1）录入勘查意见及勘查备注，具体内容按照实际情况填写描述即可。

2）核实申请受理环节录入的供电电压、用电类别、负荷性质、重要性等级是否正确，不正确可以进行更改。

3）打印表卡单据《现场勘查工作单》。

3. 拟定供电方案拟定供电方案环节存在六个界面需要进行填写，包含了供电方案、电源方案、受电方案、计量方案、计费方案、电能表示数方案。

建议：对于存在多条电源信息、受电点信息、计量点信息的用户方案，需要在名称上加以区分，否则在选择对应的电源或受电点时，由于名称一致而引起选择错误。
