EN23002-01 模治具验收报告001(604396前封口模具 ) Rev B

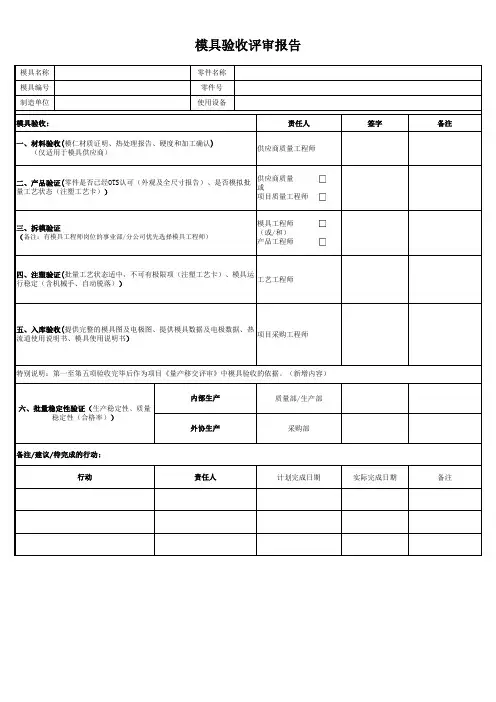

模具验收单
,
取
件
出
,
模具验收单
模具验收单
备注：
1.此表中未提及内容请参见本公司提供的Tooling data sheet.
2.此表中带“*”的项目须在模具加工过程中或试模前检测完成并提交详细检测报告。

3.所有本公司模具出口前,须参照以上内容进行逐项检查，如有不合格项,在未经本公司项目负责人书面认可的情况下,模具视为不合格。

4.以上内容供应商须如实填写，模具出口后发现与检测结果不符的情况，本公司有权从模具款中扣除更改费用或全部尾款。

5.供应商如对此表有任何疑问请与本公司项目负责人联系。

模具名称模具编号制造单位模具验收:责任人签字备注
供应商质量工程师供应商质量或项目质量工程师
模具工程师（或/和）
产品工程师
工艺工程师项目采购工程师质量部/生产部
采购部计划完成日期实际完成日期备注四、注塑验证(批量工艺状态适中，不可有极限项（注塑工艺卡）、模具运行稳定（含机械手、自动脱落））
五、入库验收(提供完整的模具图及电极图、提供模具数据及电极数据、热流道使用说明书、模具使用说明书）
零件名称零件号使用设备一、材料验收(模仁材质证明、热处理报告、硬度和加工确认)
（仅适用于模具供应商）二、产品验证(零件是否已经OTS认可（外观及全尺寸报告）、是否模拟批量工艺状态（注塑工艺卡））备注/建议/待完成的行动:
特别说明：第一至第五项验收完毕后作为项目《量产移交评审》中模具验收的依据。

（新增内容）
三、拆模验证
（备注：有模具工程师岗位的事业部/分公司优先选择模具工程师）行动责任人模具验收评审报告
六、批量稳定性验证（生产稳定性、质量
稳定性（合格率））
内部生产
外协生产。

A 2 密封是否可靠，无漏水，易于检修，水嘴安装时缠生料带. 冷 却 3 独立运水部分是否有特殊标注, IN, OUT. 运 水 4 冷却水周边是否有足够的避空位，以便安装. 检 查 5 无法内置的油嘴或水嘴下方是否有支撑柱加以保护.
6
前后模模面各处温度是否在3度公差范围内。（附模面温度检查表，小型模具530MM，中型模具40-50MM，大型模具80-100MM一点）.

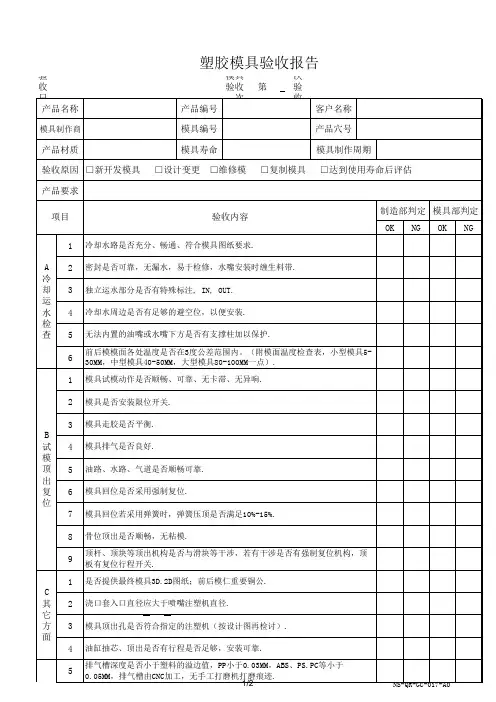

塑胶模具验收报告
验收日期：
模具验收次数： 第
次验收
产品名称
产品编号
客户名称
模具制作商
模具编号
产品穴号
产品材质
模具寿命
模具制作周期
验收原因 □新开发模具 □设计变更 □维修模 □复制模具 □达到使用寿命后评估
产品要求
项目
验收内容
1 冷却水路是否充分、畅通、符合模具图纸要求.
制造部判定 模具部判定 OK NG OK NG
8 顶杆端面是否与型芯一致. C 其 9 模具后模正面是否用油石去除所有纹路、刀痕、火花纹，如未破坏可保留. 它 方 10 前后模成型部位是否无倒扣、倒角等缺陷. 面
11 各碰穿面、插穿面、分型面是否研配到位.
12 深度超过20MM的螺丝柱是否司筒针.
13
斜顶、滑块上的镶芯是否有可靠的固定方式，（螺丝紧定或有胚头从背面插 入）.
14 透明件前后模仁，部件表面是否抛光至镜面,模仁表面是否满足产品其它要求.
验收人签字
(如果上述判定NG，请在此描述相应的问题)
问 题 描 述
模 1.模具图纸（2D图纸/3D图纸）
具 资
2.模具铜工交接
料
验 □ 同意接收。 收
□不同意接收，需要改进项目：

检测治具验收及校正作业指导书对应的流程/规范1. 目的为确保公司检测治具、通电检具、电阻导通检具的验收以及定期内校作业，使检具验收及定期校验工作有据可依, 确保检具使用正常及校正结果的准确性，特制定本作业指导书。

2. 概述本指导书描述了检测治具的标识、分类、验收、校正、使用与维护等内容。

3. 术语4. 内容4.1检具验收标识：所有新制作验收的检具上需标识：项目名称、治具名称、治具类别（素材&成品）；4.2治具内部管理编号规则□□-□□-□□□流水号：001，002,003……治具代码：ZJ公司代码xx4.2.1编号规则说明：4.2.1.1第一位字符表示公司代码，用英文LM代替；4.2.1.2第二位字符表示治具代码，用字母ZJ 代替；4.2.1.3第三位字符表示治具流水号，用数字代替01、02、03---开始往下编号。

4.3检具命名规则：4.3.1检具名称：项目名称+产品名称+治具名称+工艺(工艺是素材的注明素材,成品的注明成品,没有注明的就是素材/成品通用)；①如：HN05+后壳+电源键孔通规+素材（检具全名为：HN05后壳电源键孔通规素材）②例如：HN05+电池盖+正面测量治具（检具全名为：HN05电池盖正面测量治具）及为素材、成品通用。

4.4检测治具类别：4.4.1电检治具（包括：五金件LCD框平面度电检治具、等其他同类治具）；4.4.2通止规检具（包括：孔位实配通止规、LCD框实配通止规、摄像头、MIC、USB、插孔通止规、产品外形长宽通止规、等其他同类治具）；4.4.3仿形治具（包括：测量仿形定位治具，测试仿形定位治具、等其他同类治具）；4.4.4平面度检测治具（包括：平台平面度治具、孔位避空平台平面度治具、LCD框条形平面度治具、等其他同类治具）。

4.5检测治具验收：4.5.1测量中心验收人员在接到新的检具后，核对治具上是否有按规定命名；4.5.2按设计图纸所标注管控的尺寸选用适当的仪器/量具(电子卡尺、数显千分尺、高度测量仪、自/手动影像测量仪、三坐标测量仪等)进行检测，将测量的数据记录并填入《检具管理清单》中的尺寸备注栏；4.5.3所有验收的检具按设计图纸的允许公差来进行判定，如测量数据超出此公差,则判定不合格.则需要退回制造工程部进行维修或者重新制作；4.5.4对检测合格的检具进行贴标;定位治具需要进行试装确认合格后贴标，贴上《合格证》或者《准用证》标签，标签的编码规则按4.2内容执行。
