十四套名校数电考研真题、答案与详解网学天地（）出品版权所有！目 录1华中科技大学2008年《电子技术基础》考研真题与答案 (1)2电子科技大学2010年《数字电路》考研真题与答案 (6)3浙江大学2011年《信号系统与数字电路》考研真题与答案 (14)4吉林大学2010年《电子技术》考研真题与答案 (20)5南开大学2011年《电子综合基础》考研真题与答案 (23)6华南理工大学2011年《电子技术基础》考研试题 (27)7哈尔滨工业大学2010年《电子技术基础》考研真题与答案 (33)8哈尔滨工业大学2010年《电路与数字电子技术》考研真题与答案 (39)9哈尔滨工业大学2010年《信号与系统、数字电路》考研真题与答案 (40)10复旦大学2009年《电子线路与集成电路设计》考研真题与答案 (48)11东南大学2008年《信号与系统、数字电路》考研真题与答案 (52)12深圳大学2011年《数字电路与专业综合》考研真题与答案 (60)13重庆大学2010年《电子技术一》考研真题与答案 (67)14北京邮电大学2009年《电子电路》考研真题与答案 (71)网学天地（ ）出品 版权所有！ 11 华中科技大学2008年《电子技术基础》考研真题与答案数字电子技术部分一、填空题（每空1分，共20分）4．数字电路中的三极管一般工作于________区和________区。
答案：截止 饱和5．(63)O 的二进制补码是________，格雷码是________。
答案：(101100)B (101010)B6．四个逻辑变量的最小项最多有________个，任意两个最小项之积为________。
答案：16 07．触发器是对脉冲________敏感的存储单元电路，锁存器是对脉冲________敏感的存储电源电路。
答案：边沿 电平8．对于一个含有逻辑变量A 的逻辑表达式L ，当其他变量用0或1代入后，表达式可化简为：L =________或________时，会产生竞争冒险。

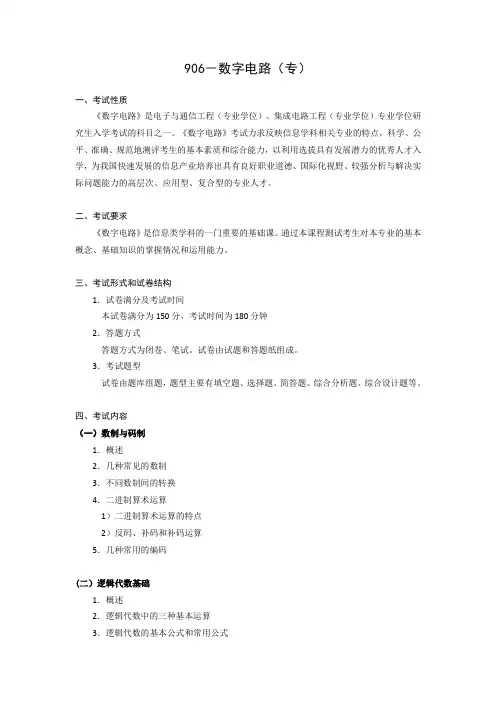

山东大学2018年硕士研究生招生考试自命题科目考试大纲-906-数字电路(专)
906－数字电路（专）
一、考试性质
《数字电路》是电子与通信工程（专业学位）、集成电路工程（专业学位）专业学位研究生入学考试的科目之一。
《数字电路》考试力求反映信息学科相关专业的特点，科学、公平、准确、规范地测评考生的基本素质和综合能力，以利用选拔具有发展潜力的优秀人才入学，为我国快速发展的信息产业培养出具有良好职业道德、国际化视野、较强分析与解决实际问题能力的高层次、应用型、复合型的专业人才。
二、考试要求
《数字电路》是信息类学科的一门重要的基础课。
通过本课程测试考生对本专业的基本概念、基础知识的掌握情况和运用能力。
三、考试形式和试卷结构
1．试卷满分及考试时间
本试卷满分为150分，考试时间为180分钟
2．答题方式
答题方式为闭卷、笔试。
试卷由试题和答题纸组成。
3．考试题型
试卷由题库组题，题型主要有填空题、选择题、简答题、综合分析题、综合设计题等。
四、考试内容
（一）数制与码制
1．概述
2．几种常见的数制
3．不同数制间的转换
4．二进制算术运算
1）二进制算术运算的特点
2）反码、补码和补码运算
5．几种常用的编码
(二）逻辑代数基础
1．概述
2．逻辑代数中的三种基本运算
3．逻辑代数的基本公式和常用公式。

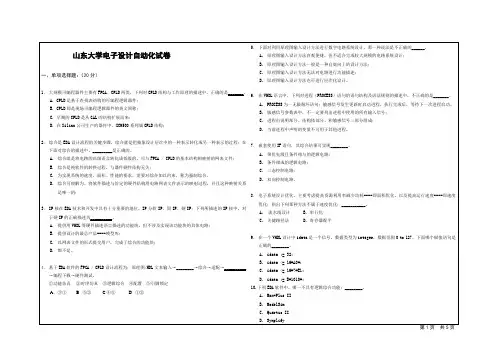

山东大学电子设计自动化试卷3
AD574 逻辑控制真值表（X 表示任意） CE 0 X 1 1 1 1 1 CS X 1 0 0 0 0 0 RC X X 0 0 1 1 1 K12_8 X X X X 1 0 0 A0 X X 0 1 X 0 1 工 作 状 态 禁止 禁止 启动 12 位转换 启动 8 位转换 12 位并行输出有效 高 8 位并行输出有效 低 4 位加上尾随 4 个 0 有效
第3页 共5页
七、综合题（20 分）
下图是一个 A/D 采集系统的部分，要求设计其中的 FPGA 采集控制模块，该模块由三个部分构成：控 制器（Control） 、地址计数器（addrcnt） 、内嵌双口 RAM（adram） 。控制器（control）是一个状态机，完成 AD574 的控制，和 adram 的写入操作。Adram 是一个 LPM_RAM_DP 单元，在 wren 为’1’时允许写入数据。 试分别回答问题
1. SOPC 2. LUT 3. JTAG 4. GAL 5. EAB 6. IP 7. HDL
library ieee; use ieee.std_logic_1164.all; entity schk is port (din, clk, clr : in std_logic; -- 串行输入数据位/工作时钟/复位信号 ab ); end schk; architecture bhv of schk is signal q : integer range 0 to 8; signal d : std_logic_vector(7 downto 0); begin d = "11100101"; -- 8位待检测预置数 process (clk, clr) begin if clr = '1' then q<= 0; else if clk'event and clk = '1' then case q is -- 8位待检测预置数 : out std_logic_vector(3 downto 0) -- 检测结果输出
第3页 共5页
七、综合题（20 分）
下图是一个 A/D 采集系统的部分，要求设计其中的 FPGA 采集控制模块，该模块由三个部分构成：控 制器（Control） 、地址计数器（addrcnt） 、内嵌双口 RAM（adram） 。控制器（control）是一个状态机，完成 AD574 的控制，和 adram 的写入操作。Adram 是一个 LPM_RAM_DP 单元，在 wren 为’1’时允许写入数据。 试分别回答问题
1. SOPC 2. LUT 3. JTAG 4. GAL 5. EAB 6. IP 7. HDL
library ieee; use ieee.std_logic_1164.all; entity schk is port (din, clk, clr : in std_logic; -- 串行输入数据位/工作时钟/复位信号 ab ); end schk; architecture bhv of schk is signal q : integer range 0 to 8; signal d : std_logic_vector(7 downto 0); begin d = "11100101"; -- 8位待检测预置数 process (clk, clr) begin if clr = '1' then q<= 0; else if clk'event and clk = '1' then case q is -- 8位待检测预置数 : out std_logic_vector(3 downto 0) -- 检测结果输出
山东大学数字电路校内题试题

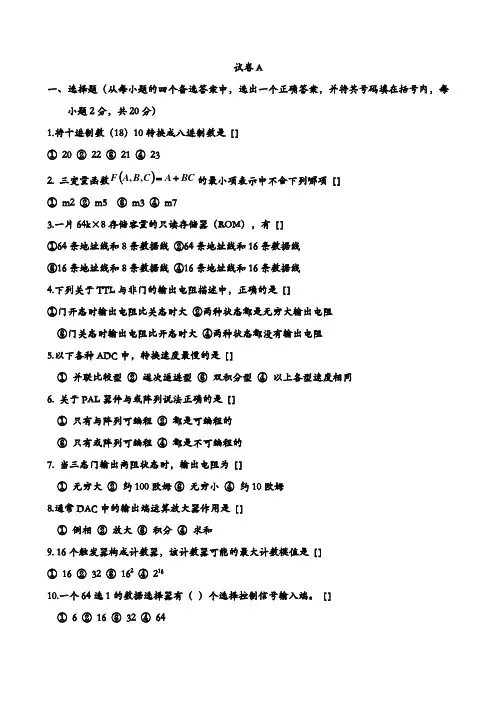

试卷A一、选择题（从每小题的四个备选答案中，选出一个正确答案，并将其号码填在括号内，每小题2分，共20分）1.将十进制数（18）10转换成八进制数是 [ ] ① 20 ② 22 ③ 21 ④ 232. 三变量函数()BC A C B A F +=,,的最小项表示中不含下列哪项 [ ] ① m2 ② m5 ③ m3 ④ m73.一片64k ×8存储容量的只读存储器（ROM ），有 [ ] ①64条地址线和8条数据线 ②64条地址线和16条数据线 ③16条地址线和8条数据线 ④16条地址线和16条数据线4.下列关于TTL 与非门的输出电阻描述中，正确的是 [ ]①门开态时输出电阻比关态时大 ②两种状态都是无穷大输出电阻 ③门关态时输出电阻比开态时大 ④两种状态都没有输出电阻 5.以下各种ADC 中，转换速度最慢的是 [ ]① 并联比较型 ② 逐次逼进型 ③ 双积分型 ④ 以上各型速度相同 6. 关于PAL 器件与或阵列说法正确的是 [ ] ① 只有与阵列可编程 ② 都是可编程的 ③ 只有或阵列可编程 ④ 都是不可编程的 7. 当三态门输出高阻状态时，输出电阻为 [ ]① 无穷大 ② 约100欧姆 ③ 无穷小 ④ 约10欧姆 8.通常DAC 中的输出端运算放大器作用是 [ ] ① 倒相 ② 放大 ③ 积分 ④ 求和9. 16个触发器构成计数器，该计数器可能的最大计数模值是 [ ] ① 16 ② 32 ③ 162 ④ 21610.一个64选1的数据选择器有（ ）个选择控制信号输入端。
