滑动变阻器阻值变化问题

滑动变阻器阻值的变化问题

滑动变阻器的阻值变化问题在中考中出现的几率很大，但是在平时的练习中同学们仍会出现思路不够清晰，不知道该朝那个方向思考的问题，因此就阻值变化问题进行一节系统的习题课是十分有必要的。

滑动变阻器阻值变化问题进行解答时，需要用到欧姆定律和串并联电路的特点，因此在讲解前先带着同学们复习欧姆定律和串并联电路的特点，为接下来的学习做辅助。

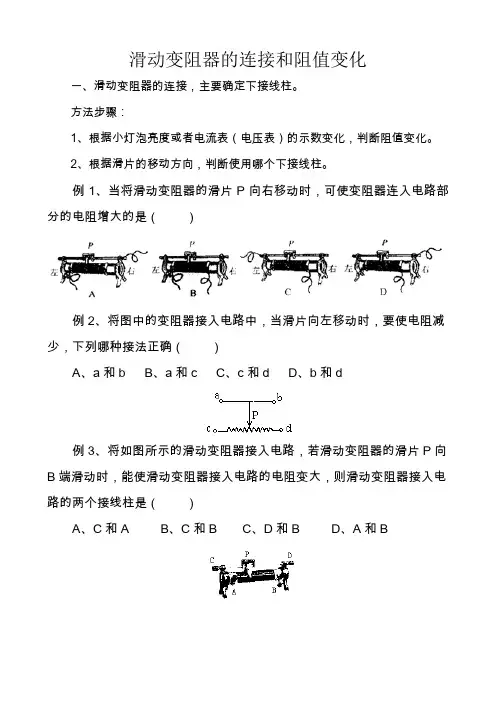

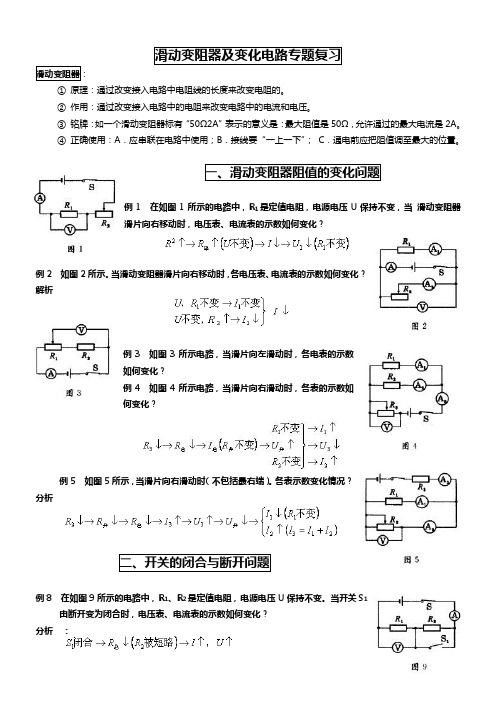

首先第一个例题为定值电阻和滑动变阻器的串联电路，电路中串联着电流表，电压表并在定值电阻的两端，电源电压已知，在保证用电器安全的前提下，求滑动变阻器的取值范围。

首先让学生们分析滑动变阻器的变化会引起电路的哪些变化，比如滑动变阻器的阻值变大，电路总电阻变大，电流变小，定值电阻电压变小，滑动变阻器两端电压变大，即电压表示数变大。反之，电流表示数变大，电压表示数变小。故滑动变阻器阻值最大时，电流表有最小值，电压表有最大值，因此需考虑电压表的安全问题，当电压表示数为其量程时，根据已知量计算滑动变阻器的最大阻值。滑动变阻器阻值最小时，电流表有最大值，电压表有最小值，因此需考虑电流表的安全问题，当电流表示数为其量程时，根据已知量计算滑动变阻器的最小值。串联电路，电压表并在滑动变阻器两端时，电流表和电压表的示数此起彼伏。

第二个例题同样也为定值电阻和滑动变阻器的串联电路，但和例

一的区别在于电压表并在定值电阻两端。当滑动变阻器的阻值变大时，电路总电阻变大，电流表示数变小，定值电阻两端电压变小，即电压表的示数变小。滑动变阻器阻值最大时，电流表和电压表的示数都最小，故滑动变阻器的最大阻值为其最大值。当滑动变阻器阻值最小时，电流表和电压表的示数都最大，因此需要讨论电流表、电压表哪个电表先达到最大量程。串联电路，电压表并在定值电阻两端时，电流表和电压表齐头并进。

第三个例题为定值电阻和滑动变阻器的并联电路，滑动变阻器阻值的变化不影响定值电阻支路物理量的变化，当滑动变阻器的阻值最大时，电流表的示数最小。当滑动变阻器的阻值最小时，干路电流最大，为保证电流表的安全，电流表数值为其最大量程。

第四个例题为定值电阻和滑动变阻器的串联电路，R1和R2组成了一个串联电路，但R1滑片的一端接在电压表上，也就是说滑动变阻器的滑片并不能改变整个电路的总电阻，所以电路的电流并不改变，电压表测量的是加在滑动变阻器R1右面部分的电阻与R2两端的电压之和。分析思路流程
