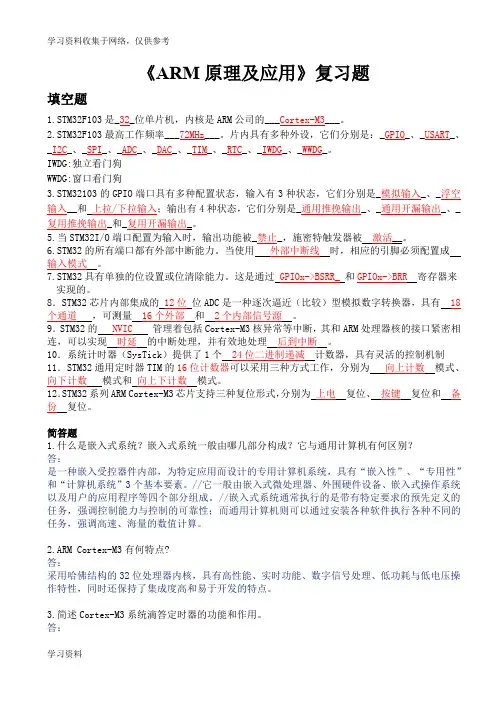

《ARM原理及应用》复习题填空题1.STM32F103是_32_位单片机，内核是ARM公司的___Cortex-M3___。

2.STM32F103最高工作频率___72MHz___。

片内具有多种外设，它们分别是：_GPIO_、_USART_、_I2C_、_SPI_、_ADC_、_DAC_、_TIM_、_RTC_、_IWDG_、_WWDG_。

IWDG:独立看门狗WWDG:窗口看门狗3.STM32103的GPIO端口具有多种配置状态，输入有3种状态，它们分别是_模拟输入_、_浮空输入__和上拉/下拉输入；输出有4种状态，它们分别是_通用推挽输出_、_通用开漏输出_、_复用推挽输出_和_复用开漏输出_。

5.当STM32I/O端口配置为输入时，输出功能被_禁止_，施密特触发器被激活__。

6.STM32的所有端口都有外部中断能力。

当使用外部中断线时，相应的引脚必须配置成输入模式。

7.STM32具有单独的位设置或位清除能力。

这是通过GPIOx->BSRR_和GPIOx->BRR寄存器来实现的。

8．STM32芯片内部集成的12位位ADC是一种逐次逼近（比较）型模拟数字转换器，具有18个通道，可测量16个外部和2个内部信号源。

9．STM32的NVIC管理着包括Cortex-M3核异常等中断，其和ARM处理器核的接口紧密相连，可以实现时延的中断处理，并有效地处理后到中断。

10．系统计时器（SysTick）提供了1个24位二进制递减计数器，具有灵活的控制机制11．STM32通用定时器TIM的16位计数器可以采用三种方式工作，分别为向上计数模式、向下计数模式和向上下计数模式。

12．STM32系列ARM Cortex-M3芯片支持三种复位形式，分别为上电复位、按键复位和备份复位。

简答题1.什么是嵌入式系统？嵌入式系统一般由哪几部分构成？它与通用计算机有何区别？答：是一种嵌入受控器件内部，为特定应用而设计的专用计算机系统，具有“嵌入性”、“专用性”和“计算机系统”3个基本要素。

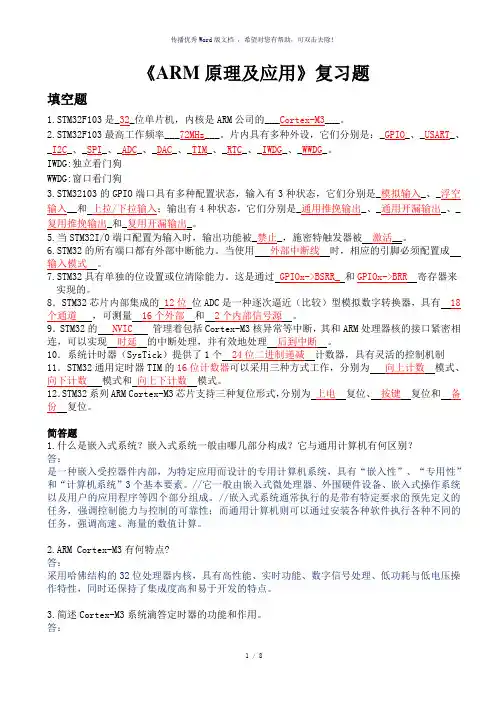

《ARM原理及应用》复习题填空题1.STM32F103是_32_位单片机，内核是ARM公司的___Cortex-M3___。

2.STM32F103最高工作频率___72MHz___。

片内具有多种外设，它们分别是：_GPIO_、_USART_、_I2C_、_SPI_、_ADC_、_DAC_、_TIM_、_RTC_、_IWDG_、_WWDG_。

IWDG:独立看门狗WWDG:窗口看门狗3.STM32103的GPIO端口具有多种配置状态，输入有3种状态，它们分别是_模拟输入_、_浮空输入__和上拉/下拉输入；输出有4种状态，它们分别是_通用推挽输出_、_通用开漏输出_、_复用推挽输出_和_复用开漏输出_。

5.当STM32I/O端口配置为输入时，输出功能被_禁止_，施密特触发器被激活__。

6.STM32的所有端口都有外部中断能力。

当使用外部中断线时，相应的引脚必须配置成输入模式。

7.STM32具有单独的位设置或位清除能力。

这是通过GPIOx->BSRR_和GPIOx->BRR寄存器来实现的。

8．STM32芯片内部集成的12位位ADC是一种逐次逼近（比较）型模拟数字转换器，具有18个通道，可测量16个外部和2个内部信号源。

9．STM32的NVIC管理着包括Cortex-M3核异常等中断，其和ARM处理器核的接口紧密相连，可以实现时延的中断处理，并有效地处理后到中断。

10．系统计时器（SysTick）提供了1个24位二进制递减计数器，具有灵活的控制机制11．STM32通用定时器TIM的16位计数器可以采用三种方式工作，分别为向上计数模式、向下计数模式和向上下计数模式。

12．STM32系列ARM Cortex-M3芯片支持三种复位形式，分别为上电复位、按键复位和备份复位。

简答题1.什么是嵌入式系统？嵌入式系统一般由哪几部分构成？它与通用计算机有何区别？答：是一种嵌入受控器件内部，为特定应用而设计的专用计算机系统，具有“嵌入性”、“专用性”和“计算机系统”3个基本要素。

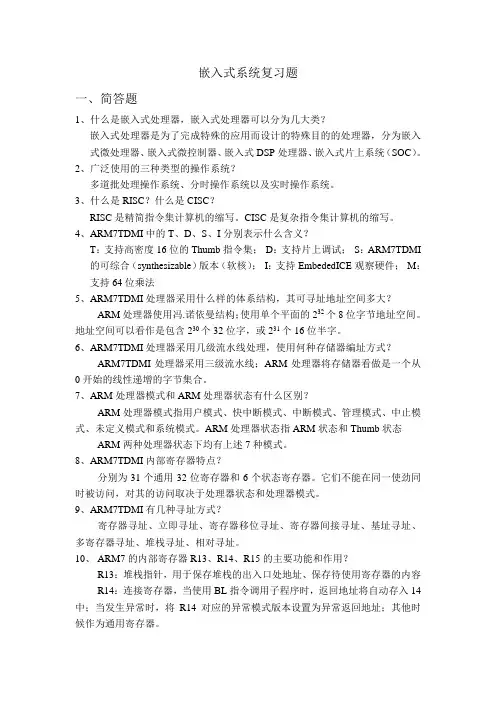

嵌入式系统复习题一、简答题1、什么是嵌入式处理器，嵌入式处理器可以分为几大类？嵌入式处理器是为了完成特殊的应用而设计的特殊目的的处理器，分为嵌入式微处理器、嵌入式微控制器、嵌入式DSP处理器、嵌入式片上系统（SOC）。

2、广泛使用的三种类型的操作系统？多道批处理操作系统、分时操作系统以及实时操作系统。

3、什么是RISC？什么是CISC？RISC是精简指令集计算机的缩写。

CISC是复杂指令集计算机的缩写。

4、ARM7TDMI中的T、D、S、I分别表示什么含义？T：支持高密度16位的Thumb指令集；D：支持片上调试；S：ARM7TDMI 的可综合（synthesizable）版本（软核）；I：支持EmbededICE观察硬件；M：支持64位乘法5、ARM7TDMI处理器采用什么样的体系结构，其可寻址地址空间多大？ARM处理器使用冯.诺依曼结构；使用单个平面的232个8位字节地址空间。

地址空间可以看作是包含230个32位字，或231个16位半字。

6、ARM7TDMI处理器采用几级流水线处理，使用何种存储器编址方式？ARM7TDMI处理器采用三级流水线；ARM处理器将存储器看做是一个从0开始的线性递增的字节集合。

7、ARM处理器模式和ARM处理器状态有什么区别？ARM处理器模式指用户模式、快中断模式、中断模式、管理模式、中止模式、未定义模式和系统模式。

ARM处理器状态指ARM状态和Thumb状态ARM两种处理器状态下均有上述7种模式。

8、ARM7TDMI内部寄存器特点？分别为31个通用32位寄存器和6个状态寄存器。

它们不能在同一使劲同时被访问，对其的访问取决于处理器状态和处理器模式。

9、ARM7TDMI有几种寻址方式？寄存器寻址、立即寻址、寄存器移位寻址、寄存器间接寻址、基址寻址、多寄存器寻址、堆栈寻址、相对寻址。

10、ARM7的内部寄存器R13、R14、R15的主要功能和作用？R13：堆栈指针，用于保存堆栈的出入口处地址、保存待使用寄存器的内容R14：连接寄存器，当使用BL指令调用子程序时，返回地址将自动存入14中；当发生异常时，将R14对应的异常模式版本设置为异常返回地址；其他时候作为通用寄存器。

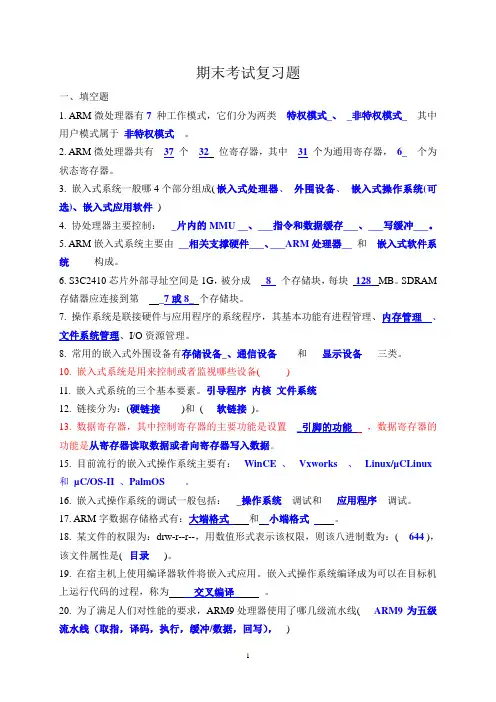

期末考试复习题一、填空题1. ARM微处理器有7种工作模式，它们分为两类_特权模式_、_非特权模式_其中用户模式属于_非特权模式__。

2. ARM微处理器共有__37_个__32__位寄存器，其中__31_个为通用寄存器，_6___个为状态寄存器。

3. 嵌入式系统一般哪4个部分组成( 嵌入式处理器、外围设备、嵌入式操作系统(可选)、嵌入式应用软件)4. 协处理器主要控制：___片内的MMU __、___指令和数据缓存___、___写缓冲___。

5. ARM嵌入式系统主要由___相关支撑硬件___、___ARM处理器___和__嵌入式软件系统____构成。

6. S3C2410芯片外部寻址空间是1G，被分成___8__个存储块，每块_ 128 _MB。

SDRAM 存储器应连接到第____7或8__个存储块。

7. 操作系统是联接硬件与应用程序的系统程序，其基本功能有进程管理、内存管理、文件系统管理、I/O资源管理。

8. 常用的嵌入式外围设备有存储设备_、通信设备____和___显示设备___三类。

10. 嵌入式系统是用来控制或者监视哪些设备( )11. 嵌入式系统的三个基本要素。

引导程序内核文件系统12. 链接分为：(硬链接)和( 软链接)。

13. 数据寄存器，其中控制寄存器的主要功能是设置_引脚的功能_，数据寄存器的功能是从寄存器读取数据或者向寄存器写入数据。

15. 目前流行的嵌入式操作系统主要有：_ WinCE_、_ Vxworks__、_ Linux/µCLinux_和_µC/OS-II、PalmOS____。

16. 嵌入式操作系统的调试一般包括：___操作系统__调试和___应用程序__调试。

17. ARM字数据存储格式有：大端格式和小端格式。

18. 某文件的权限为：drw-r--r--，用数值形式表示该权限，则该八进制数为：( 644 )，该文件属性是( 目录)。

19. 在宿主机上使用编译器软件将嵌入式应用。

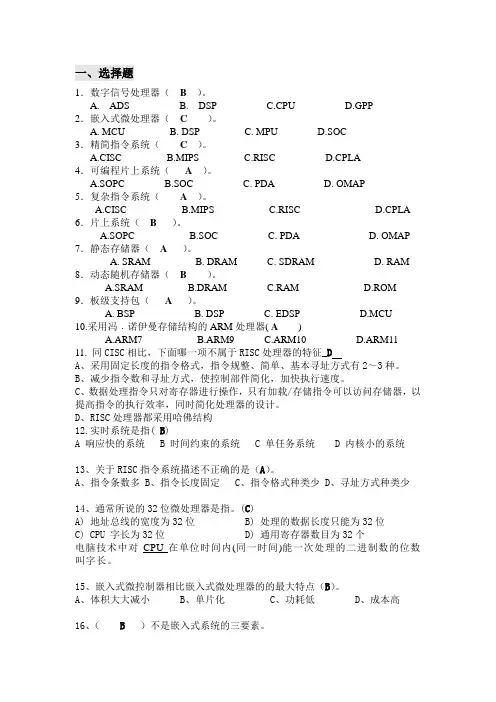

一、选择题1．数字信号处理器（ B ）。

A. ADSB. DSPC.CPUD.GPP2．嵌入式微处理器（C）。

A. MCUB. DSPC. MPUD.SOC3．精简指令系统（C）。

A.CISCB.MIPSC.RISCD.CPLA4．可编程片上系统（A）。

A.SOPCB.SOCC. PDAD. OMAP5．复杂指令系统（A）。

A.CISCB.MIPSC.RISCD.CPLA 6．片上系统（B）。

A.SOPCB.SOCC. PDAD. OMAP 7．静态存储器（A）。

A. SRAMB. DRAMC. SDRAMD. RAM 8．动态随机存储器（B）。

A.SRAMB.DRAMC.RAMD.ROM 9．板级支持包（A）。

A. BSPB. DSPC. EDSPD.MCU10.采用冯﹒诺伊曼存储结构的ARM处理器( A)A.ARM7B.ARM9C.ARM10D.ARM1111.同CISC相比，下面哪一项不属于RISC处理器的特征_DA、采用固定长度的指令格式，指令规整、简单、基本寻址方式有2～3种。

B、减少指令数和寻址方式，使控制部件简化，加快执行速度。

C、数据处理指令只对寄存器进行操作，只有加载/存储指令可以访问存储器，以提高指令的执行效率，同时简化处理器的设计。

D、RISC处理器都采用哈佛结构12.实时系统是指( B)A 响应快的系统B 时间约束的系统C 单任务系统D 内核小的系统13、关于RISC指令系统描述不正确的是（A）。

A、指令条数多B、指令长度固定C、指令格式种类少D、寻址方式种类少14、通常所说的32位微处理器是指。

(C)A) 地址总线的宽度为32位B) 处理的数据长度只能为32位C) CPU 字长为32位 D) 通用寄存器数目为32个电脑技术中对CPU在单位时间内(同一时间)能一次处理的二进制数的位数叫字长。

15、嵌入式微控制器相比嵌入式微处理器的的最大特点（B）。

A、体积大大减小B、单片化C、功耗低D、成本高16、（B）不是嵌入式系统的三要素。

一、填空题(请将答案填入题后括号中)：共10小题，每小题2分，满分20分。

1、一般而言，嵌入式系统的构架可以分为4个部分：分别是（处理器）、存储器、输入/输出和软件，一般软件亦分为操作系统相关和（应用软件）两个主要部分。

2、根据嵌入式系统使用的微处理器，可以将嵌入式系统分为嵌入式微控制器，（嵌入式微处理器），（嵌入式DSP 处理器）以及片上系统。

3、操作系统是联接硬件与应用程序的系统程序，其基本功能有（进程管理）、进程间通信、（内存管理）、I/O 资源管理。

4、从嵌入式操作系统特点可以将嵌入式操作系统分为（实时操作系统）和分时操作系统，其中实时系统亦可分为（硬实时操作系统）和软实时系统。

5、内核负责管理各个任务，或者为每个任务分配CPU时间，并且负责任务之间的（通信），内核的基本服务是（任务切换）。

6、嵌入式开发一般采用（宿主机/目标机）方式，其中宿主机一般是指（PC机/台式机）。

7、哈佛体系结构数据空间和地址空间（分开），ARM7TDMI采用（冯诺依曼体系）的内核架构,ARM920T采用（哈佛）的内核架构。

8. ARM7TDMI采用（3 ）级流水线结构，ARM920TDMI采用（5）级流水线。

9 .按操作系统的分类可知，Dos操作系统属于顺序执行操作系统，Unix操作系统属于（分时）操作系统，VxWorks 属于（实时嵌入式）操作系统。

10、ARM7TDMI中，T表示支持16位Thumb指令集，D表示（在片可调试），M表示内嵌乘法器Multiplier，I表示（嵌入式ICE ），支持在线断点和调试。

二、选择题(请将答案填入题后括号中)：共10小题，每小题2分，满分20分。

1、要使CPU能够正常工作，下列哪个条件不是处理器必须满足的。

（ D ）(A) 处理器的编译器能够产生可重入代码（B）在程序中可以找开或者关闭中断(C) 处理器支持中断，并且能产生定时中断（D）有大量的存储空间2、下面哪种操作系统最方便移植到嵌入式设备中。

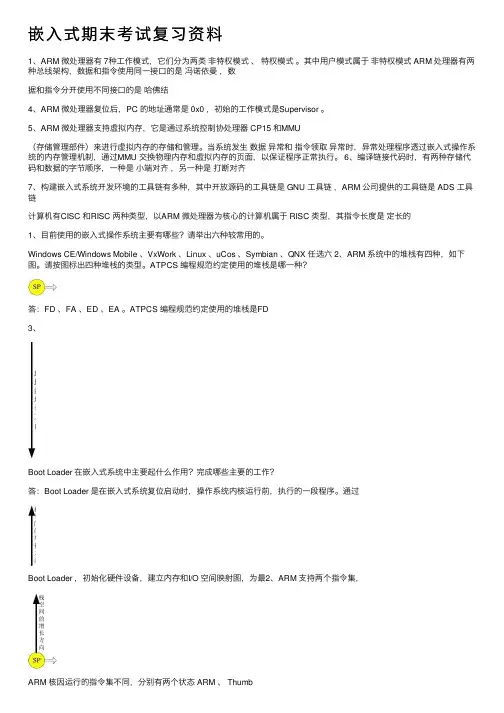

嵌⼊式期末考试复习资料1、ARM 微处理器有 7种⼯作模式，它们分为两类⾮特权模式、特权模式。

其中⽤户模式属于⾮特权模式 ARM 处理器有两种总线架构，数据和指令使⽤同⼀接⼝的是冯诺依曼，数据和指令分开使⽤不同接⼝的是哈佛结4、ARM 微处理器复位后，PC 的地址通常是 0x0 ，初始的⼯作模式是Supervisor 。

5、ARM 微处理器⽀持虚拟内存，它是通过系统控制协处理器 CP15 和MMU（存储管理部件）来进⾏虚拟内存的存储和管理。

当系统发⽣数据异常和指令领取异常时，异常处理程序透过嵌⼊式操作系统的内存管理机制，通过MMU 交换物理内存和虚拟内存的页⾯，以保证程序正常执⾏。

6、编译链接代码时，有两种存储代码和数据的字节顺序，⼀种是⼩端对齐，另⼀种是打断对齐7、构建嵌⼊式系统开发环境的⼯具链有多种，其中开放源码的⼯具链是 GNU ⼯具链，ARM 公司提供的⼯具链是 ADS ⼯具链计算机有CISC 和RISC 两种类型，以ARM 微处理器为核⼼的计算机属于 RISC 类型，其指令长度是定长的1、⽬前使⽤的嵌⼊式操作系统主要有哪些？请举出六种较常⽤的。

Windows CE/Windows Mobile 、VxWork 、Linux 、uCos 、Symbian 、QNX 任选六 2、ARM 系统中的堆栈有四种，如下图。

请按图标出四种堆栈的类型。

ATPCS 编程规范约定使⽤的堆栈是哪⼀种？答：FD 、FA 、ED 、EA 。

ATPCS 编程规范约定使⽤的堆栈是FD3、Boot Loader 在嵌⼊式系统中主要起什么作⽤？完成哪些主要的⼯作？答：Boot Loader 是在嵌⼊式系统复位启动时，操作系统内核运⾏前，执⾏的⼀段程序。

通过Boot Loader ，初始化硬件设备，建⽴内存和I/O 空间映射图，为最2、ARM ⽀持两个指令集，ARM 核因运⾏的指令集不同，分别有两个状态 ARM 、 Thumb，状态寄存器CPSR 的 T 位反映了处理器运⾏不同指令的当前状态3、ARM 核有多个寄存器，其中⼤部分⽤于通⽤寄存器，有⼩部分作为专⽤寄存器， R15 寄存器⽤于存储PC ，R13通常⽤来存储 SPHi Address Hi Address4、搭建嵌⼊式开发环境，连接⽬标板，⼀般使⽤什么通信接⼝连接？在Windows 主机上使⽤什么软件建⽴连接？在Linux主机上使⽤什么软件建⽴连接？1、答：RS-232，以太⽹⼝、并⼝在Windows主机上使⽤超级终端软件在Linux主机上使⽤Minicom软件5嵌⼊式开发环境主要包括哪些组件？嵌⼊式系统开发需要交叉编译和在线调试的开发环境，主要包括●宿主机●⽬标机（评估电路板）●基于JTAG的ICD仿真器、或调试监控软件、或在线仿真器ICE●运⾏于宿主机的交叉编译器和链接器、以及开发⼯具链或软件开发环境●嵌⼊式操作系统6 在进⾏基于ARM核的嵌⼊式系统软件开发时，调⽤如下函数：int do_something(int arg1,void *arg2,char arg3,int *arg4)这四个参数通过什么⽅式从调⽤程序传⼊被调函数？根据ATPCS编程规范，调⽤函数和⼦程序通过R0——R3四个寄存器传递参数，超过四个参数使⽤堆栈传递。

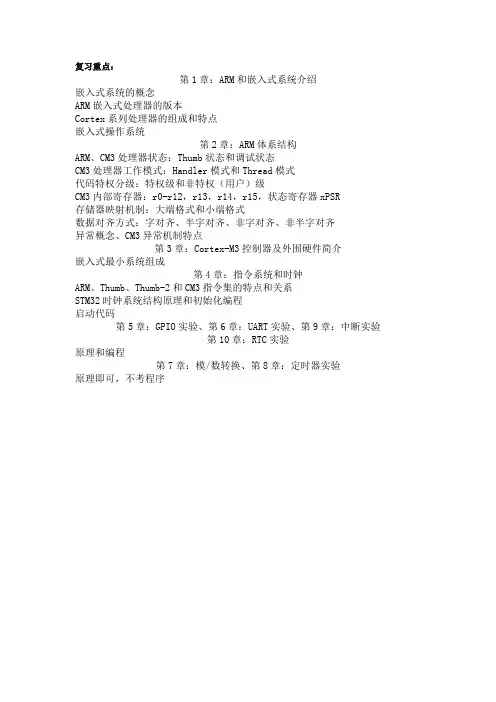

第1章：ARM和嵌入式系统介绍嵌入式系统的概念ARM嵌入式处理器的版本Cortex系列处理器的组成和特点嵌入式操作系统第2章：ARM体系结构ARM、CM3处理器状态：Thumb状态和调试状态CM3处理器工作模式：Handler模式和Thread模式代码特权分级：特权级和非特权（用户）级CM3内部寄存器：r0-r12，r13，r14，r15，状态寄存器xPSR存储器映射机制：大端格式和小端格式数据对齐方式：字对齐、半字对齐、非字对齐、非半字对齐异常概念、CM3异常机制特点第3章：Cortex-M3控制器及外围硬件简介嵌入式最小系统组成第4章：指令系统和时钟ARM、Thumb、Thumb-2和CM3指令集的特点和关系STM32时钟系统结构原理和初始化编程启动代码第5章：GPIO实验、第6章：UART实验、第9章：中断实验第10章：RTC实验原理和编程第7章：模/数转换、第8章：定时器实验原理即可，不考程序1. 什么是嵌入式系统？嵌入式系统有哪些应用？2. 什么是嵌入式处理器？嵌入式处理器分为哪几类？3. 说明使用实时操作系统的必要性。

4. 简要说明ARM Cortex内核处理器分为哪几个系列？各有什么特点？5. ARM Cortex-M3处理器有哪些优势符合嵌入式操作系统的要求？6. 简述NVIC的初始化步骤。

7. 什么是嵌入式处理器？嵌入式处理器分为哪几类？二、填空1. STM32F103ZET6有个引脚， KB片内FLAM ROM， KB 片内SRAM。

2. Cortex-M3处理器支持两种特权分级：特权级和。

Cortex-M3处理器支持两种工作模式，：模式和模式。

3. PSR中，标志位C是，Z是 N是，V是。

4. CM3内部寄存器中，R13的作用是，R14的作用是，R15的作用是。

5. 经典ARM7处理器有和两种状态，CM3处理器只有状态。

6. Cortex-M3的流水线分3级，分别为、、。

7. STM32F10x的管理着包括Cortex-M3核异常等中断，其和ARM 处理器核的接口紧密相连，可以实现的中断处理，并有效地处理迟来中断。

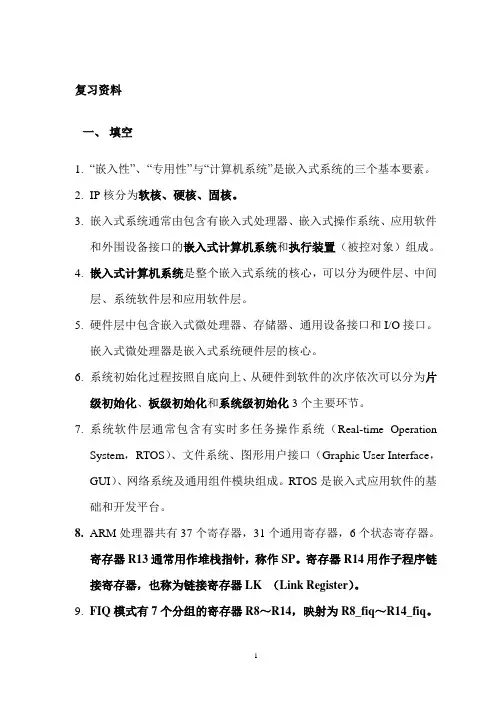

复习资料一、填空1.“嵌入性”、“专用性”与“计算机系统”是嵌入式系统的三个基本要素。

2.IP核分为软核、硬核、固核。

3.嵌入式系统通常由包含有嵌入式处理器、嵌入式操作系统、应用软件和外围设备接口的嵌入式计算机系统和执行装置（被控对象）组成。

4.嵌入式计算机系统是整个嵌入式系统的核心，可以分为硬件层、中间层、系统软件层和应用软件层。

5.硬件层中包含嵌入式微处理器、存储器、通用设备接口和I/O接口。

嵌入式微处理器是嵌入式系统硬件层的核心。

6.系统初始化过程按照自底向上、从硬件到软件的次序依次可以分为片级初始化、板级初始化和系统级初始化3个主要环节。

7.系统软件层通常包含有实时多任务操作系统（Real-time OperationSystem，RTOS）、文件系统、图形用户接口（Graphic User Interface，GUI）、网络系统及通用组件模块组成。

RTOS是嵌入式应用软件的基础和开发平台。

8.ARM处理器共有37个寄存器，31个通用寄存器，6个状态寄存器。

寄存器R13通常用作堆栈指针，称作SP。

寄存器R14用作子程序链接寄存器，也称为链接寄存器LK （Link Register）。

9.FIQ模式有7个分组的寄存器R8～R14，映射为R8_fiq～R14_fiq。

在ARM状态下，许多FIQ处理没必要保存任何寄存器。

User、IRQ、Supervisor、Abort和Undefined模式每一种都包含两个分组的寄存器R13和R14的映射，允许每种模式都有自己的堆栈和链接寄存器。

10.寄存器R15用作程序计数器（PC）。

在ARM状态，位［1:0］为0，位［31:2］保存PC。

11.程序状态寄存器CPSR的N、Z、C、V分别指-------，I=1指------、F=1指------，M[4：0]用做-------。

12.A RM指令集大致分为6类：分支/跳转指令、存储器访问指令、数据处理指令、程序状态寄存器指令、异常中断指令、协处理器指令。
