T8日光灯管系列规格书

T8 LED日光灯使用对比一、范围本标准是对T8 LED日光灯的产品规格、技术参数、测试标准、环境测试、使用方法及注意事项等的说明。

二、产品规格1）名称：T8 LED日光灯2）型号：T8-1200/900/600-XX-X比如：T8-1200-26-A ，表示T8灯管类型，1200mm长，直径为26mm，A（为内部编号）型截面的灯管壳体。

3）外型尺寸：长度1200mm/900mm/600mm可选，直径26mm/28mm/30mm可选。

4）成品外形:注：此型号为通用型LED日光灯，一些型号可能与此外观不同，以实物为准。

三、技术参数及产品特点二）、T8 LED日光灯与传统灯管投入成本与电费对比。

条件为：1、以1支日光灯每天照明14小时计算。

2、1支20W T8 LED日光灯（含电源，效率90%）耗电量与1支44W传统日光灯管（含整流器效率90%）亮度相当。

以上数据来源：以国产鸿利光提供的LED光通量数据：1瓦产生70lm,即18瓦×80lm=1440 lm；40瓦PHILIPS传统日光产生1500 lm。

3、以使用国产LED价格计算。

（若使用进口LED，20W LED 日光灯可达到68W传统日光灯管亮度）一次性投入成本包括：灯管、支架及平摊线路等材料成本。

数据分析，由上表可以得出：大约20个月的时间可以收回T8 LED日光灯的投入成本。

对于每天照明时间更长的用户，成本回收周期更短。

LED日光灯设计平均寿命为8年（约4万小时×14小时×365天），较少的维护费用（约50元）。

而传统日光灯在8年中需更换灯管约10支×8元/支+50元维护费用=130元。

8年时间可节省费用如下表：注：每个月电费=30天×14小时×0.044KW×1支×1元/度=18.48元30天×14小时×0.02KW×1支×1元/度=8.4元三）、与传统日光灯对比，LED日光灯具有以下特点：1、节能：节能率：（44瓦-20瓦）/44瓦×100%=54.54%2、寿命长.a、LED灯(除电源)设计寿命为3~5万小时，按每天使用14小时计算，平均可使用8年时间。

高亮LED日光灯T8灯管规格书
高亮LED日光灯T8灯管说明
高亮LED日光灯以质优、耐用、节能为主要特点，投射角度调节范围大，抗高温、防潮防水、防漏电。

适应电压范围广，广泛用于家庭及办公照明，城市亮化工程、广告灯饰等场所。

其主要优点如下：
1、节能：18W的 LED光管，等同于48W普通光管的照明效果，即LED日光灯节省30W以上的用电量，节电62%左右；
2、环保：它的光源无紫外线，红外线等辐射，且能避免荧光灯管破裂溢出汞的二次污染和无法再利用的浪费；
3、寿命长：发光二极管制成的日光灯使用寿命为5万－10万小时，以每天8小时计算，可使用17年以上；
高亮LED日光灯T8灯管参数表
高亮LED日光灯T8灯管产品包装规格
点图进入相册LED日光灯
点图进入相册LED灯管
点图进入相册LED灯具
点图进入相册LED光管
点图进入相册LED节能灯
点图进入相册T8灯管。

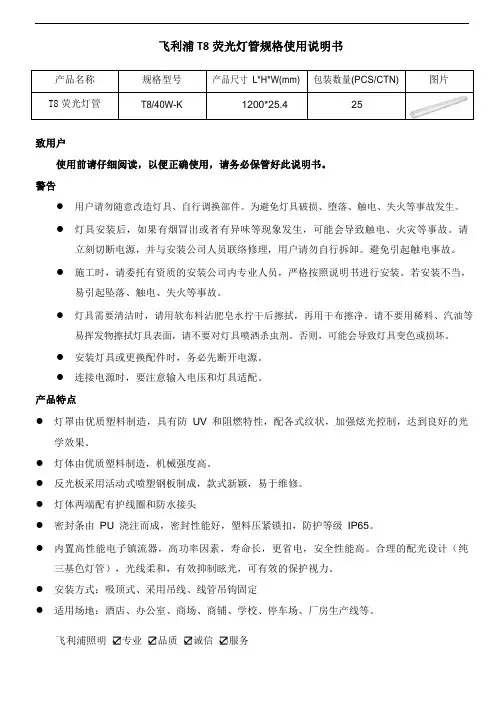

飞利浦T8荧光灯管规格使用说明书产品名称规格型号产品尺寸L*H*W(mm) 包装数量(PCS/CTN) 图片T8荧光灯管T8/40W-K 1200*25.4 25致用户使用前请仔细阅读，以便正确使用，请务必保管好此说明书。

警告●用户请勿随意改造灯具、自行调换部件。

为避免灯具破损、堕落、触电、失火等事故发生。

●灯具安装后，如果有烟冒出或者有异味等现象发生，可能会导致触电、火灾等事故。

请立刻切断电源，并与安装公司人员联络修理，用户请勿自行拆卸。

避免引起触电事故。

●施工时，请委托有资质的安装公司内专业人员，严格按照说明书进行安装。

若安装不当，易引起坠落、触电、失火等事故。

●灯具需要清洁时，请用软布料沾肥皂水拧干后擦拭，再用干布擦净。

请不要用稀料、汽油等易挥发物擦拭灯具表面，请不要对灯具喷洒杀虫剂。

否则，可能会导致灯具变色或损坏。

●安装灯具或更换配件时，务必先断开电源。

●连接电源时，要注意输入电压和灯具适配。

产品特点●灯罩由优质塑料制造，具有防UV和阻燃特性，配各式纹状，加强炫光控制，达到良好的光学效果。

●灯体由优质塑料制造，机械强度高。

●反光板采用活动式喷塑钢板制成，款式新颖，易于维修。

●灯体两端配有护线圈和防水接头●密封条由PU浇注而成，密封性能好，塑料压紧锁扣，防护等级IP65。

●内置高性能电子镇流器，高功率因素，寿命长，更省电，安全性能高。

合理的配光设计（纯三基色灯管），光线柔和，有效抑制眩光，可有效的保护视力。

●安装方式：吸顶式、采用吊线、线管吊钩固定●适用场地：酒店、办公室、商场、商铺、学校、停车场、厂房生产线等。

飞利浦照明☑专业☑品质☑诚信☑服务。

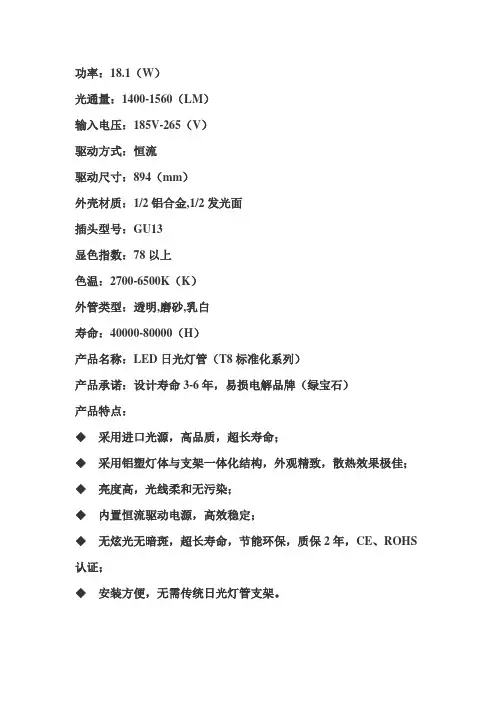

功率：18.1（W）
光通量：1400-1560（LM）
输入电压：185V-265（V）
驱动方式：恒流
驱动尺寸：894（mm）
外壳材质：1/2铝合金,1/2发光面
插头型号：GU13
显色指数：78以上
色温：2700-6500K（K）
外管类型：透明,磨砂,乳白
寿命：40000-80000（H）
产品名称：LED日光灯管（T8标准化系列）
产品承诺：设计寿命3-6年，易损电解品牌（绿宝石）
产品特点：
◆采用进口光源，高品质，超长寿命；
◆采用铝塑灯体与支架一体化结构，外观精致，散热效果极佳；
◆亮度高，光线柔和无污染；
◆内置恒流驱动电源，高效稳定；
◆无炫光无暗斑，超长寿命，节能环保，质保2年，CE、ROHS 认证；
◆安装方便，无需传统日光灯管支架。

常规LED日光灯参数客户名称：品名：LED日光灯T8 18W产品型号：T8 18W一，产品外型与普通T8荧光日光灯规格一样。

L=1178mm二，电气参数1、产品型号：TDC-TL8-10022、LED光源：3014 LED3、宽电压：AC180-260V4、整灯功率:18W±1W5、光通量：≥1620LM6、光效：≥90LM/W7、色温范围：2700-7000K8、发光角度：120度9、工作温度：-20-50°C10、外壳：铝型材+光扩散罩三，产品特点：1、高效：使用新型节能环保的LED作为光源，独特的电路控制设计，真正达到高效节能，LED灯管的亮度是普通日光灯亮度的2-3倍，相比传统日光灯可节能65%以上。

2、省电：相同亮度下，传统45W日光灯,每20小时就耗市电1度，18W LED日光灯管55小时耗市电1度。

3、稳定的电性：宽范围电压变化，幅度变化亮度保持恒定不变；启动响应迅速（无需预热时间）；频繁开关无损坏现象；非常适合开启次数频繁，电压波动范围大的场合（如声控过道频繁启动场合，大功率设备大幅度波及照明电网场合）。

4、颜色一致性：批量LED日光灯颜色一致性好，适合豪华型高标准大空间照明设计选用。

5、高寿命：LED日光灯寿命为普通日光管的10倍以上，不存在经常更换灯管，整流器，启辉器的问题，色调不变，永久光新，节免了管理维护费用6、环保，LED日光灯除了节能以外，更具有无频闪无红外辐射，显色性能优越之功能。

对人的视力有较好的保护作用。

（一般白炽灯的频闪为60-100Hz/秒），它的能源消耗少，可以减小很多煤矿等其他资源的消耗，能很大程度减小环境污染。

7、线性发光面，无黑影、无光斑，发光均匀，环保、高效、节能8、低光衰：1000H光衰为3%，如下为光衰曲线图图2 老化测试曲线图四，经济效益比1，省电对比：用18W LED 日光灯与40W 普通日光灯与比较，以工此同时业用电1.2元/度，每天10小时，一年使用期统计。

LED日光灯管规格书LED日光灯管规格书型号包括：T4、T5、T8、T9、T10等，表示灯管粗细。

简单地：T后面的数值，表示灯管周长，例如T4的周长为4厘米、T5的周长为5厘米。

算成直径：T8的直径是1英寸(2.54厘米)，T4的直径是0.5英寸(1.27厘米)，….。

T代表灯管的直径1T=1/8″1″=25.4mm1T=3.175mmT4=12.7mmT5=16mmT8=25.4mmT9=28.6mmT10=31.8mm注：日光灯的灯头主要用G5、G13的企业用的三支灯管一组的通常是T5的灯管，很早以前常用的日光灯规格书有T10、T12。

“T”，代表“Tube”，表示管状的，T后面的数字表示灯管直径。

T8就是有8个“T”，一个“T”就是1/8英寸。

一英寸等于25.4毫米。

那么每一个“T”就是25.4÷8＝3.175mmT12灯管的直径规格书就是(12/8)×25.4＝38.1 mmT10灯管的直径规格书就是(10/8)×25.4＝31.8mmT8灯管的直径规格书就是(8/8)×25.4＝25.4mm [T8的刚好是直径一英寸的灯管] (注：统一宽度39mm、高度52mm）常用的日光灯长度与功率：(20w 长620mm; 30w 长926mm; 40w长1230mm) T5灯管的直径就是(5/8)×25.4＝16 mm (注：统一宽度23.5mm、高度39mm）常用的日光灯长度与功率：(8w 长310mm; 14w 长570mm; 21w 长870.5mm; 28w 长1170.5mm; 35w 长1475mm)T4灯管的直径就是(4/8)×25.4＝12.7 mm (注：统一宽度21mm、高度32mm）常用的日光灯长度规格书与功率：(8w 长341mm; 12w 长443mm; 16w 长487mm; 20w 长534mm;22w 长734mm; 24w 长874mm; 26w 长1025mm; 28w 长1172mm)T3.5灯管的直径就是(3.5/8)×25.4＝11.1 mmT2灯管的直径就是(2/8)×25.4＝6.4 mmLed日光灯管规格书是依照普通日光灯规格书制造的，其规格大至相同，可以不更换支架的前提下方便地将LED日光灯替换普通日光灯以达到环保节能，有利于节省更换的成本。

产 品 规 格 书PRODUCT SPECIFICATION客户代码：产品名称： T8 LED 日光灯管 产品型号： BL-T8-10W600/BL-T8-18W1200 样品编号： 送样日期：客户承认 公司承认★本规格书内容若贵公司确认无误，烦请于下方承认栏内签章回传，若收到后三天内无回传，则默认OK 。

The contents of this specification if your company to confirm correct, please in the bottom of the recognition column signature return, if received within three days without return, the default OK●产品特性Features1.采用1/2铝塑管结构，外观精致，散热效果好。

Using 1/2 aluminum pipe structure, good appearance ，good heat dissipating capacity 2.内置恒流驱动，高效，稳定。

Built-in constant current driver, high efficiency, stability3.采用进口贴片LED作为光源，光效高、寿命长。

Using the imported SMD as light source, high light efficiency, long life span.4. 响应时间快, LED的响应时间为纳秒级。

Quick response time, the LED response time is nanosecond.5.环保，没有重金属和有害气体。

Environmental protection, no heavy metals and harmful gas .6. 节能，比传统荧光灯节能80﹪。

产 品 规 格 书PRODUCT SPECIFICATION产 品 名 称：T8 LED 日光灯管(SMD2835)DESCRIPTION ：T8 LED Light Tube (SMD2835)●产品特性 Features1. 采用1/2铝塑管结构，外观精致，散热效果好。

Using 1/2 aluminum pipe structure, good appearance ，good heat dissipating capacity 2. 内置恒流驱动，高效，稳定。

Built-in constant current driver, high efficiency, stability 3. 采用进口贴片LED 作为光源，光效高、寿命长。

Using the imported SMD as light source, high light efficiency, long life span. 4. 响应时间快, LED 的响应时间为纳秒级。

Up to 50000hoursAC110V/220VCERoHSQuick response time, the LED response time is nanosecond.5.环保，没有重金属和有害气体。

Environmental protection, no heavy metals and harmful gas.6. 节能，比传统荧光灯节能80﹪。

Energy-saving, can save energy more 80% than traditional fluorescent lights.7.没有频闪，启动快,光线柔和，保护眼睛。

No flicker, start quickly, soft light, protect your eyes.8.容易安装，使用方便。

Easy to install and use.●技术参数Technical Parameter●相对光谱能量曲线Relative Spectral Energy Distribution●外形尺寸图DimensionsModel Spec(mm) A(mm) B(mm) C(mm) D(mm) T8-12 L1198*Ø26 1198 1208 26 15T8-9 L894*Ø26 894 904 26 15T8-6 L588*Ø26 588 598 26 15●安装接线示意图Instruction of wiring电感式镇流器灯管替换示意图The Graphic Illustration for the Exchange of Inductive Ballast LED Tube电子式镇流器灯管替换示意图The Graphic Illustration for the Exchange of Electronic Ballast LED Tube●安装说明Installation Instructions1.安装前先切断原线路电源。

T8日光灯规格书T8灯管产品规格书V2.09W/16W/18W/24W产品型号T806-05009-01I / T806-05009-01P / T812-08012-01P T812-04016-02P / T812-10016-03P / T812-10018-04I T812-10018-04P / T812-10024-05I / T815-12524-05P目录（一）产品特性 (3)（二）技术参数 (4)（三）外形尺寸图 (5)（四）安装說明 (5)（五）包装尺寸 (7)（六）注意事项 (7)（一）产品特性采用先进的LED半导体照明技术，比传统荧光灯节能70%；采用韩国原装进口的高光效贴片式LED灯珠；灯体采用高纯度铝经精加工后阳极氧化而成，外观简洁时尚，永不变色。

优良的热学管理，有效的保证LED灯的长期稳定工作，有效控制光衰减问题。

电源过载保护设计，低电流低电压运行，安全性能更高；超长寿命设计，可以达到30000小时，是传统日光灯寿命的17倍；容易安装，使用方便，无需更换灯具，可直接取代传统日光灯绿色产品，不含铅、汞等重金属和有害气体；采用直流驱动，无频闪，有效保护视力；无紫外线辐射和电磁辐射，对人体更安全。

产品广泛用于工厂、车间、办公室、商场、超市、地下停车场、医院、学校等室内照明，是传统日光灯的理想替代产品。

（二）技术参数产品型号T812-08012-01P T812-04016-02P T812-10016-03P T806-05009-01 T812-10018-04 T815-12524-05 消耗功率12W ± 0.5 16W ± 0.5 16W ± 0.5 9W ± 0.3 18W ± 0.5 24W ± 0.5 电源类型内置非隔离电源内置隔离/非隔离电源功率因数≥ 85%转换效率≥ 85%尺寸mm Ø27×L1212 Ø29/H32×L1212 Ø29/H32×L603 Ø29/H32×L1212外壳材料优质航空铝+ 透明均光条纹罩优质航空铝+ 进口阻燃雾状扩散罩工作温度-20 ~ 50℃存储温度-30 ~ 50℃输入电压AC:86V to 265V，47Hz to 63Hz发光角度160°防护等级IP54保修期3月包换，3年保修使用寿命≥ 30,000小时总光通量1140LM ± 50 1520LM ± 50 1360LM ± 50 760LM ± 30 1530LM ± 50 2040LM ± 50 色温2700K ~ 6500K显色指数正白Ra ≥ 78 (CRI)暖白Ra ≥ 82 (CRI)产品认证ETL, CE, FCC & ROHS说明本产品采用韩国进口的高亮度5630贴片LED 灯珠产品外壳为表面氧化散热铝合金和进口雾状全扩散PC罩（三）外形尺寸图T806-05009-01I / T806-05009-01PT812-08012-01P / T812-04016-02PT812-10016-03P / T812-10018-04I / T812-10018-04PT812-10024-05I / T812-10024-05P（四）安装说明1.替换电子镇流器日光灯（1）安装前切断电源（2）取下电子镇流器（3）把传统的日光灯灯座的 A 和 B 连到一起，C 和 D 连到一起.（4）把日光灯的灯座（A 和B,C 和D）接到电源线上2.替换电感式传统日光灯（1）安装前切断日光灯电源；（2）取下启辉器；（3）取下传统日光灯，然后装上 LED 日光灯。

一、产品特点：●通过优化LED排列组合，达到最佳光效● LED采用进口晶片,确保LED高效、低耗稳定；●外壳采用铝拉伸,工艺精湛,散热效果佳；●端盖采用外包式，高档塑料经精细成型工艺塑成,美观大方,拆卸方便不破坏表面；● PC罩结构独特,弹性出色,抗外力强,不怕挤压扭曲,透光性好,光色柔和；●内置PWM恒流模式驱动电源高效率、高功率；●长寿命设计，寿命高达5万小时，高可靠性；●专业的工业设计和光学设计，打造出高档优雅的光学环境；●节能与传统光源对比，省电40﹪-50﹪；●不含汞有害物质、绿色环保，无辐射、无紫外线、无频闪、保护眼睛；●使用广泛，办公区域、商场、酒店、医院、展厅、会议室、橱窗、家居室内等场所，特别适合豪华型高标准大空间的照明装饰；●安装方便,可直接用于已有的T8灯架，●符合CE标准二、规格说明灯具采用小功率LED作为光源，与传统日光灯支架配套,内置恒流驱动电源,灯体由铝合金材质冲压成型.型号外形尺寸重量（Kg）BLT1P-15-12B Φ26*1215毫米0.28Kg 二、技术参数：产品型号BLT1P-15-12B输入工作电压交流 100V～240V工作电流工作频率50/60HZ光源光源类型LED光源数量光通量＞1350 lm色温3000/ 4000/5000/6000K可选显色指数（CRI）70-80寿命大于30，000小时功率15W发光角度100-125度光效＞90 lm/W结构外壳铝、PC颜色银白色产品尺寸Φ26*1215毫米其它工作环境温度：-25℃~50℃湿度：≤95%包装尺寸26*1235*26毫米产品重量0.28Kg四、灯具配光曲线：五、产品尺寸：图示说明图示功率A B C D15W 1199.4 1206.5 1215 26 ·2··3··1·六、安装说明：1.安装前确认输入电压为AC220V，2.安装前确保电源关闭；3.LED日光灯不需要启辉器及镇流器，请确保上述部件处于断开状态，或直接去掉；4.若灯具使用了电子整流器，请断开或者拆除电子整流器,并以直接导线连接如图1 5.连接供电线路如图2（即交流输入与灯架两端支架直接连接）打开电源开关，通电测试。

产品规格书Product Specific a t ions产品名称：T8不带整流器LED灯管产品型号：C FD016WKIG13版本号：V1.0页数：共8页注：规格若有变更或其中产品停产，恕不另行通知，请在订购之前向我公司销售代表或产品工程师咨询。

一、产品概述融入最新LED 照明科技精心开发的全新LED 节能灯管——线光line light LED 灯管系列，将单颗高能量SMD 光源集成到一根灯管之中，外型看似普通荧光灯管，内“芯”实则隐藏着许多不寻常的“芯”，那就是“LED Inside”，亮度、光感全面超越普通荧光灯管，省电却高达60％！二、产品特性集成多个高亮度SMD 光源，形成线型组合节能效率高。

比白炽灯节能90%，比荧光灯节能60%经特殊工艺封装,坚固耐用，寿命可达50000 小时绿色环保，无紫外线、红外线、热辐射及汞污染作为冷光源，LED 灯光不会使物品因照射产生褪色现象采用优质扩光罩，光色柔和，出光率高，光效全面超越传统荧光灯管显色指数高，显示最直观、最清晰，且色温可选响应快，无频闪、眩光小，点亮后瞬间达到全光通量输出固体光源，抗震性强，便于运输及安装,安全性高发光方向性强，易于控制光线，有效提高照明系统的效率造型新颖时尚，紧贴客户需求及感受，融入更多科技元素及人性化设计三、应用领域广泛应用于酒店、酒吧、楼道、商场、洗手间、西餐厅、博物馆、展览管、门楼招牌、库房、居家室内照明，气氛营造等工程。

四、实物图五、外形尺寸图六、配光曲线T8 16W（乳白罩）配光曲线T8 16W（透明罩）配光曲线七、发光角度及照度T8 16W（乳白罩）照度T8 16W（透明罩）照度八、产品参数T8 LED 灯管技术参数Output Power:输出功率：16W16 瓦特16W16 瓦特Luminous Flux Output:输出光通量：>1250lumens(流明)(乳白PC 罩)>1400lumens(流明)(透明内条纹PCRendering Index:显色指数:60-8060-80Total Size: 总尺寸：L1198×W26×H29±1mm(not including pins)L1198×W26×H29±1mm (不包括针脚)L1198×W26×H29±1mm(not including pins)L1198×W26×H29±1mm (不包括针脚Beam Angle:发光角度：150±5Degrees150±5 度120±5Degrees120±5 度Light Source:灯具使用光源：SMD 3528 LED贴片3528 LEDSMD 3528 LED贴片3528 LEDOperating Temperature: 工作温度：-20~+45 Degrees Celsius-20~+45 摄氏度-20~+45 Degrees Celsius-20~+45 摄氏度Storage Temperature:贮藏温度：-30~+65Degrees Celsius-30~+65 摄氏度-30~+65Degrees Celsius-30~+65 摄氏度Correlate ColorTemperature:相关色温：2800K~8000K2800K~8000KAluminium Housing Color :铝型材主体颜色：Silver Aluminium Body+Milky PC Cover银色铝型材+乳白PC 罩Silver Aluminium Body+Clear PC Cover银色铝型材+透明内条纹PC 罩S Operating Life:光源工作寿命：50,000 Hours50,000 小时50,000 Hours50,000 小时388±5g388±5 克388±5g388±5 克九、安装说明1. LED 灯管市电直接接入安装方式如下图所示,LED 灯管一端接入火线(L),另一端接入零线(N)2. LED 灯管安装于电感整流器支架安装方式如下图所示取下启辉器及整流器安装LED 灯管线路整改图注:严禁在未取下启辉器及整流器前安装本LED 灯管,否则会导致本LED 灯管烧坏.3. LED 灯管安装于电子整流器支架安装说明1. 按图 1 取下电子整流器2. 按图 1 将火线(L)、零线（N ）分别连接于 LED 灯管两端注:1.虚线框内为需取下的原荧光灯电子整流器部分,实线为 LED 节能灯管接线方式.2. 所有电线连接处按图 2 所示做使用电胶布，端子台做好绝缘处理，不允许有导电部分外露。
