(完整版)基于QuartusII的数字电路仿真实验报告手册

实验一QUARTUSII原理图输入法实验
一，实验目的
熟悉利用Quartusll的原理图输入方法设计简单电子线路，掌握原理图输入法设计思路，掌握层次化设计的方法，并通过8位全家器和5-24线译码器的设计把握利用EDA软件进行电子线路设计的详细流程。

二，实验内容
1，用原理图输入设计一个一位全加器
三，实验原理
1，一个一位全加器可以由两个一位半加器和一个或门构成，先用原理图输入法绘制半加器文件，然后生成半加器模块，保存在当前文件夹。

然后新建一个原理图文件，在当前文件夹中调用2个新生成的半加器模块和一个或门。

然后用导线连接即可。

具体步骤参见课本及半加器和全加器原理图参见课本相关章节。

四，实验设备
Pc机Quartusll软件
五，实验截图
六，实验心得体会。

实验一用原理图输入法设计四位全加器一实验目的1熟悉利用Quartus II 的原理图输入方法设计简单组合电路.2掌握层次化设计的方法，并通过一个8位全加器的设计把握利用EDA软件进行原理图输入方式的电子线路设计的详细流程。

二实验仪器电子计算机Quartus II三实验原理加法器是数字系统中的基本逻辑器件。

例如：为了节省资源，减法器和硬件乘法器都可由加法器来构成。

但宽位加法器的设计是很耗费资源的，因此在实际的设计和相关系统的开发中需要注意资源的利用率和进位速度等两方面的问题。

多位加法器的构成有两种方式：并行进位和串行进位方式。

并行进位加法器设有并行进位产生逻辑，运算速度快；串行进位方式是将全加器级联构成多位加法器。

通常，并行加法器比串行级联加法器占用更多的资源，并且随着位数的增加，相同位数的并行加法器比串行加法器的资源占用差距也会越来越大。

四位全加器可对两个多位二进制数进行加法运算，同时产生进位。

当两个二进制数相加时，较高位相加时必须加入较低位的进位项（Ci），以得到输出为和（S）和进位（C0）。

四实验步骤（一）创建工程1、选择菜单file—New Project Wizard，选择保存位置，并命名工程名2、将设计文件加入工程。

3、选择仿真器和综合类型，目标芯片EP2C5T144C8。

4、设置相关参数（二）原理图设计1、在QuartusII操作环境中，单击工具栏“File”选择“new”中的“Device Design Files”建立新的原理图编辑窗口。

2、在编辑窗口右击选择Insert——Symbol，将相关元件调入原理图编辑窗口中，并连接好电路，在元件上双击后可以更改各输入引脚名。

3、保存到工程建立的目录文件夹4、将设计项目设置成可调用的文件。

在打开原理图文件的情况下，选择File—Create/Update —Create Symbol Files for Cureent File,即可将当前文件变成一个元件符号存盘，以待在高层次设计中调用。

quartus ii实验报告Quartus II实验报告引言：Quartus II是一款由Intel公司开发的集成电路设计软件，广泛应用于数字逻辑设计和FPGA开发领域。

本实验报告旨在介绍Quartus II的基本功能和使用方法，并通过实际案例展示其在数字逻辑设计中的应用。

一、Quartus II概述Quartus II是一款功能强大的集成电路设计软件，它提供了从设计到验证的全套工具。

Quartus II支持多种编程语言，如VHDL和Verilog，使得用户可以根据自己的需求选择适合的语言进行设计。

此外，Quartus II还提供了丰富的库和模块，方便用户进行快速原型开发和验证。

二、Quartus II的基本功能1. 设计入口Quartus II提供了多种设计入口，包括图形界面、命令行和脚本等方式。

用户可以根据自己的习惯和需求选择适合的方式进行设计。

图形界面友好易用，适合初学者；命令行和脚本则更适合有一定经验和需求的用户。

2. 设计编辑Quartus II提供了强大的设计编辑功能，用户可以在其中创建和编辑设计模块、信号线和电路连接等。

设计编辑界面清晰简洁，用户可以方便地进行设计布局和调整。

3. 仿真和验证Quartus II内置了仿真和验证工具，用户可以通过仿真来验证设计的正确性和性能。

仿真工具支持波形查看和信号分析等功能，帮助用户进行设计调试和优化。

4. 综合和优化Quartus II具备强大的综合和优化功能，可以将设计代码转化为硬件描述，进而生成逻辑电路。

综合工具会根据用户的约束条件和优化目标，自动进行逻辑优化和资源分配，提高设计的性能和效率。

5. 布局和布线Quartus II提供了先进的布局和布线工具，可以将逻辑电路映射到实际的FPGA芯片上。

布局工具可以根据用户的约束条件和性能要求，自动进行电路元件的位置分配；布线工具则负责将电路元件之间的连接线路进行规划和布线。

6. 下载和调试Quartus II支持将设计文件下载到目标FPGA芯片上，并提供了调试工具来验证和调整设计的正确性。

EDA 设计（Ⅱ）学号：姓名：院系：指导：谭雪琴时间：2011年4月8日目录1.引言 (03)2.正文 (03)2.1.设计要求 (03)2.2.整体电路工作原理 (04)2.3.子模块设计原理与仿真 (04)2.3.1.脉冲发生电路 (04)2.3.2.计时电路 (07)2.3.3.译码显示电路 (10)2.3.4.报时电路 (15)2.3.5.校时、保持以及清零电路 (16)2.3.6.总功能电路连接 (20)2.4.整体电路下载 (21)2.5.扩展闹铃功能设计 (21)2.5.1.闹铃时间设定功能 (21)2.5.2.闹铃显示功能 (22)2.5.3.闹铃响铃功能 (23)2.5.4.闹铃总电路连接 (24)3.结论 (25)4.致谢 (26)5.参考资料 (26)多功能数字钟设计（南京理工大学）摘要：本文详细介绍了多功能数字钟的工作原理及设计过程。

首先利用quartus2软件，采用模块化设计方法，分别设计分频器、模计数器、动态显示电路、清零校时电路和报时电路等功能模块，然后观察仿真波形，确认功能实现后进行封装与调用。

最后将各功能模块整合起来构成整体电路，仿真和调试通过后下载到EDA实验箱，观察实际运行结果。

此外，本文还描述了附加闹铃功能的设计过程，并记述了实验过程中出现的一些问题及解决方案，以及对这次设计的一些经验教训的反思。

关键词：数字钟；校时报时；闹铃；动态显示；消颤；仿真；下载1、引言该数字钟功能丰富、操作简单，可使人们方便的获取时间信息及相关提醒，在实际生活中广泛应用，具有显著的实用价值。

其构成虽较简单，但融合了组合逻辑电路和时序逻辑电路，包括了分频器、计数器、数据选择器、编码器译码器以及锁存器等几乎所有数字逻辑电路的所学内容，是理论联系实际，提高知识技能的绝佳途径。

2、正文2.1 设计要求利用quartus2软件设计一个数字钟，并下载到EDA实验系统中。

要求可以完成00:00:00到23:59:59的计时功能，并在控制电路的作用下具有保持、清零、快速校时、快速校分、整点报时（当时钟计到59’53”时开始报时，在59’53”, 59’55”,59’57”时报时频率为512HZ,59’59”时报时频率为1KHZ）等功能。

实验题目：Quartus II 软件操作一、实验目的(1)了解并掌握QuartusII软件图形输入的使用方法。

(2)了解并掌握仿真（功能仿真及时序仿真）方法及验证设计正确性。

二、实验内容及步骤1.实验内容：本实验通过简单的例子介绍FPGA开发软件QuartusII的使用流程，包括图形输入法的设计步骤和仿真验证的使用以及最后的编程下载。

2.实验步骤：在QuartusII中通过原理图的方法，使用与门和异或门实现半加器。

原理图第1步：打开QuartusII软件，新建一个空项目。

选择菜单File->New Project Wizard，进入新建项目向导，填入项目的名称“hadder”。

第2步：单击Next按钮，进入向导的下一页进行项目内文件的添加操作，或直接点击Next按钮。

第3步：选择CPLD/FPGA器件，选择芯片系列为“MAX II”，型号为“EPM240T100C5”。

向导的后面几步不做更改，直接点击Next即可，最后点击Finish结束向导。

第4步：新建一个图形文件。

选择File->New命令，选择“Diagram/Schematic File”，点击OK按钮完成。

将该图形文件另存为hadder.bdf。

第5步：在图形编辑窗口的空白处双击，打开符号库窗口。

选择好需要的符号后，单击OK按钮，界面将回到原理图编辑界面，然后单击左键即在窗口内放置该符号。

分别放置与门“7408”和异或门“xor”。

第6步：在编辑窗口中放入两个输入符号，命名为a和b。

放置2个输出“output”符号，并分别命名为s、cout。

将各符号连接起来。

第7步：保存图形文件，进行语法检查和编译。

在信息（Messages）窗口中显示检查结果。

第8步：仿真。

执行File->New命令，选择“Other Files”选项页中 Vector Waveform File，并单击OK按钮，打开矢量波形编辑器窗口。

另存矢量波形文件为hadder.vwf。

可编程逻辑器件FPGA实验一组合逻辑电路设计1、掌握中规模数字集成器件的逻辑功能及使用方法2、熟悉组合逻辑电路的设计方法3、了解数字可编程器件的应用设计4、学会QUARTUS软件的基本使用方法二．实验器材1、软件：QUARTUSII2、硬件：DE-2实验板，PC机三．实验原理利用74283芯片进行加减法运算，（M控制加减法，结果为负数时CO和M的异或输出为1，接二极管亮）并再利用另外一个74283芯片将运算得到的补码输出转换为原码。

接着利用7485数据比较器进行数据比较（与9比较），当输出小于9时，利用7485 的AGBO的输出为低电平控制十位输出为0，并控制个位输出为原码输出减0的结果；当输出大于9时AGBO输出为高电平，其可控制十位输出为1，个位输出为原码输出减10的结果。

最后十位输出和个位均接7447进行显示。

四．实验内容1、设计一个两组四位二进制数的加减运算显示电路。

要求：一个控制加减运算的功能按键；两数相加的绝对值不大于15；用两个七段数码管显示算术运算结果（0～15）；当运算结果为负数时，红色发光二极管亮。

在QUARTUSII中进行：（1）电路设计（2）功能仿真（3）时序仿真2、下载DE-2板验证设计结果。

五．实验总结1、实验故障及解决方法①电脑无法连接DE-2板可能是数据线的问题。

②DE-2板无法使用更换DE-2板。

③输出结果不对仔细检查并修改电路设计，必要时寻求同学或老师的帮助。

2、实验体会完成实验的重点是理解实验内容要求，并通过对quartus ii 的学习，根据自己思路自行设计或者和同学共同设计电路原理图。

六．思考题1、当运算结果大于15时，显示译码电路如何设计？可以将运算结果输出用7485与15比较，把AGBO输出加非门后再与VCC与门输入两个数码管的BIN端。

当结果大于15时，两个数码管全灭，结果小于等于15时，不受影响。

2、如何实现两个一位十进制数的加减运算电路？讲十进制转化为四位二进制就可以用上述电路原理图进行加减法运算。

物理与电子科学学院专业实验报告实验课程：FPGA实验原理
实验项目：基于QUARTUSII图形输入电路的设计
专业：物理与电子科学学院
班级：电子信息科学与技术3班
姓名：马竞怡
学号：1308020328
实验日期：年月日
实验预习报告
一、实验目的及要求：
1)通过一个简单的3—8译码器的设计,掌握组合逻辑电路的设计方法。

Array 2)初步了解QUARTUSII原理图输入设计的全过程。

3)掌握组合逻辑电路的静态测试方法。

二、实验原理
3-8译码器三输入，八输出。

当输入信号按二进制方式的表示值为N时，输出端标号为N的输出端输出高电平表示有信号产生，而其它则为低电平表示无信号产生。

因为三个输入端能产生的组合状态有八种，所以输出端在每种组合中仅有一位为高电平的情况下，能表示所有的输入组合
译码器不需要像编码器那样用一个输出端指示输出是否有效。

但可以在输入中加入一个输出使能端，用来指示是否将当前的输入进行有效的译码，当使能端指示输入信号无效或不用对当前信号进行译码时，输出端全为高电平，表示无任
何信号。

A B C D7 D6 D5 D4 D3 D2 D1 D0
0 0 0 0 0 0 0 0 0 0 1
0 0 1 0 0 0 0 0 0 1 0
0 1 0 0 0 0 0 0 1 0 0
0 1 1 0 0 0 0 1 0 0 0
1 0 0 0 0 0 1 0 0 0 0
1 0 1 0 0 1 0 0 0 0 0
1 1 0 1 0 0 0 0 0 0
1 1 1 1 0 0 0 0 0 0 0。

CPLD/FPGA 设计实验报告实验名称： 时序电路设计基础 实验目的： 掌握Quartus II 软件的基本使用方法，完成基本时序电路设计 实验内容：实验一 译码器一、 创建工程工程名称： tt138_cas 顶层实体文件名：tt138_cas 器件： EP1C3T100C7 （要求：Cyclone 系列任意器件）二、 创建文件创建Verilog HDL 文件，用always 实现一个3——8译码器。

module tt138_cas(a,y,g1,g2a,g2b); input[2:0] a; input g1,g2a,g2b; output reg [7:0] y; always @ (a,y,g1,g2a,g2b) begin if(g1& ~g2a& ~g2b) begin case(a) 3'b000:y=8'B1111_1110; 3'b001:y=8'B1111_1101; 3'b010:y=8'B1111_1011;3'b011:y=8'B1111_0111;3'b100:y=8'B1110_1111;3'b101:y=8'B1101_1111;3'b110:y=8'B1011_1111;3'b111:y=8'B0111_1111;default:y=8'b1111_1111;endcase endelse y=8'b1111_1111;endendmodule三、编译工程报告中下列数据是多少total logic elements装订线四、仿真电路1、创建VWF文件2、设定“End Time”为20us3、在VWF文件中添加Node OR Bus4、编辑波形5、仿真6、画出仿真结果实验二译码器一、创建工程工程名称：tt138_assig顶层实体文件名：tt138_assig器件：EP1C3T100C7 （要求：Cyclone系列任意器件）二、创建文件创建Verilog HDL文件，用assign语句实现一个3——8译码器。

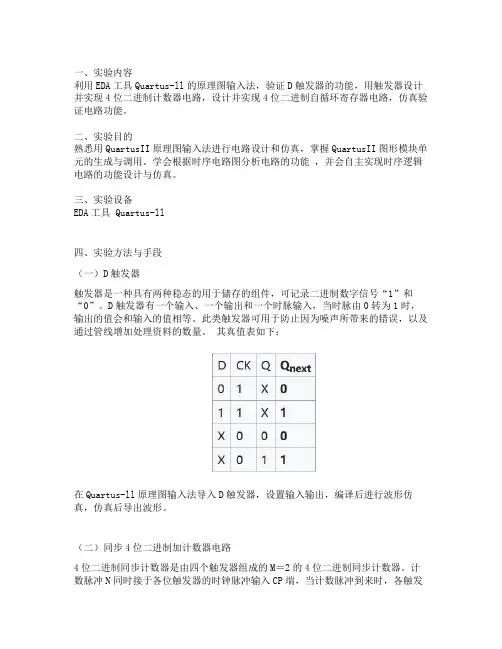

一、实验内容利用EDA工具Quartus-ll的原理图输入法，验证D触发器的功能，用触发器设计并实现4位二进制计数器电路，设计并实现4位二进制自循环寄存器电路，仿真验证电路功能。

二、实验目的熟悉用QuartusII原理图输入法进行电路设计和仿真，掌握QuartusII图形模块单元的生成与调用。

学会根据时序电路图分析电路的功能，并会自主实现时序逻辑电路的功能设计与仿真。

三、实验设备EDA工具 Quartus-ll四、实验方法与手段（一）D触发器触发器是一种具有两种稳态的用于储存的组件，可记录二进制数字信号“1”和“0”。

D触发器有一个输入、一个输出和一个时脉输入，当时脉由0转为1时，输出的值会和输入的值相等。

此类触发器可用于防止因为噪声所带来的错误，以及通过管线增加处理资料的数量。

其真值表如下：在Quartus-ll原理图输入法导入D触发器，设置输入输出，编译后进行波形仿真，仿真后导出波形。

（二）同步4位二进制加计数器电路4位二进制同步计数器是由四个触发器组成的M＝2的4位二进制同步计数器。

计数脉冲N同时接于各位触发器的时钟脉冲输入CP端，当计数脉冲到来时，各触发器同时被触发，触发器状态由前级的现态决定后级的次态，各触发器的翻转与时钟脉冲同步。

同步计数器的工作速度较快，工作频率也较高。

从而得到其状态转移表为：根据功能表画出卡诺图，从而得到时序逻辑门电路设计图，设置输入输出，编译后进行波形仿真，将清零端先置0后置1，仿真后导出波形。

（三）4位循环移位寄存器电路移位寄存器是一种在若干相同时间脉冲下工作的以触发器级联为基础的器件，每个触发器的输出接在触发器链的下一级触发器的“数据”输入端，使得电路在每个时间脉冲内依次向左或右移动一个比特，在输出端进行输出。

从而得到4位循环移位寄存器的状态转移表为：从而得到逻辑门电路设计图，设置输入输出，设置输入输出，编译后进行波形仿真，将清零端先置0后置1，仿真后导出波形。

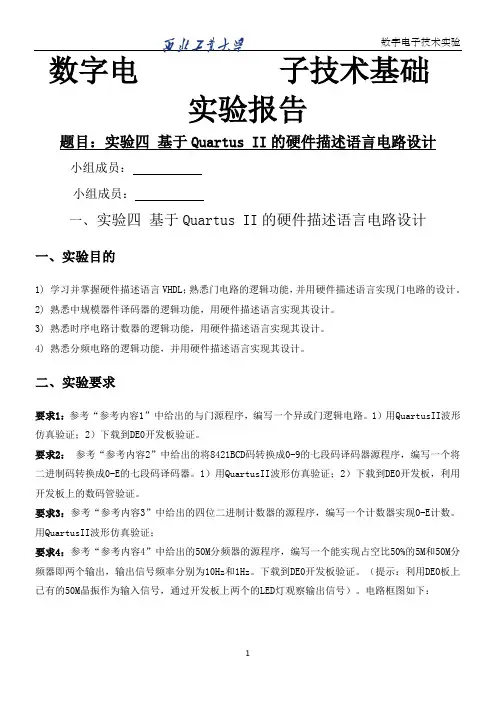

数字电子技术基础实验报告题目：实验四基于Quartus II的硬件描述语言电路设计小组成员：小组成员：一、实验四基于Quartus II的硬件描述语言电路设计一、实验目的1)学习并掌握硬件描述语言VHDL；熟悉门电路的逻辑功能，并用硬件描述语言实现门电路的设计。

2)熟悉中规模器件译码器的逻辑功能，用硬件描述语言实现其设计。

3)熟悉时序电路计数器的逻辑功能，用硬件描述语言实现其设计。

4)熟悉分频电路的逻辑功能，并用硬件描述语言实现其设计。

二、实验要求要求1：参考“参考内容1”中给出的与门源程序，编写一个异或门逻辑电路。

1）用QuartusII波形仿真验证；2）下载到DE0开发板验证。

要求2：参考“参考内容2”中给出的将8421BCD码转换成0-9的七段码译码器源程序，编写一个将二进制码转换成0-E的七段码译码器。

1）用QuartusII波形仿真验证；2）下载到DE0开发板，利用开发板上的数码管验证。

要求3：参考“参考内容3”中给出的四位二进制计数器的源程序，编写一个计数器实现0-E计数。

用QuartusII波形仿真验证；要求4：参考“参考内容4”中给出的50M分频器的源程序，编写一个能实现占空比50%的5M和50M分频器即两个输出，输出信号频率分别为10Hz和1Hz。

下载到DE0开发板验证。

（提示：利用DE0板上已有的50M晶振作为输入信号，通过开发板上两个的LED灯观察输出信号）。

电路框图如下：要求5：利用已经实现的VHDL模块文件，顶层文件采用原理图设计方法，实现0-E计数自动循环显示，频率1Hz和10Hz可以切换。

（提示：如何将VHDL模块文件在顶层原理图文件中引用，参考参考内容5）三、实验设备（1）电脑一台；（2）数字电路实验箱；（3）数据线一根。

四、实验原理1.VHDL具有功能强大的语言结构，可以用简洁明确的源代码来描述复杂的逻辑控制。

它具有多层次的设计描述功能，层层细化，最后可直接生成电路级描述。

实验题目：Quartus II 软件操作一、实验目的(1)了解并掌握QuartusII软件图形输入的使用方法。

(2)了解并掌握仿真（功能仿真及时序仿真）方法及验证设计正确性。

二、实验内容及步骤1.实验内容：本实验通过简单的例子介绍FPGA开发软件QuartusII的使用流程，包括图形输入法的设计步骤和仿真验证的使用以及最后的编程下载。

2.实验步骤：在QuartusII中通过原理图的方法，使用与门和异或门实现半加器。

原理图第1步：打开QuartusII软件，新建一个空项目。

选择菜单File->New Project Wizard，进入新建项目向导，填入项目的名称“hadder”。

第2步：单击Next按钮，进入向导的下一页进行项目内文件的添加操作，或直接点击Next按钮。

第3步：选择CPLD/FPGA器件，选择芯片系列为“MAX II”，型号为“EPM240T100C5”。

向导的后面几步不做更改，直接点击Next即可，最后点击Finish结束向导。

第4步：新建一个图形文件。

选择File->New命令，选择“Diagram/Schematic File”，点击OK按钮完成。

将该图形文件另存为hadder.bdf。

第5步：在图形编辑窗口的空白处双击，打开符号库窗口。

选择好需要的符号后，单击OK按钮，界面将回到原理图编辑界面，然后单击左键即在窗口内放置该符号。

分别放置与门“7408”和异或门“xor”。

第6步：在编辑窗口中放入两个输入符号，命名为a和b。

放置2个输出“output”符号，并分别命名为s、cout。

将各符号连接起来。

第7步：保存图形文件，进行语法检查和编译。

在信息（Messages）窗口中显示检查结果。

第8步：仿真。

执行File->New命令，选择“Other Files”选项页中 Vector Waveform File，并单击OK按钮，打开矢量波形编辑器窗口。

另存矢量波形文件为hadder.vwf。

《FPGA系统设计》实验报告》QuartusII软件入门及组合逻辑电路设计实验
一.实验目的
(1)熟悉QuartusII的原理图设计流程的全过程。

(2)学习简单组合电路的设计方法、输入步骤。

(3)掌握原理图层次化设计方法。

(4)学习EDA设计的仿真和硬件测试方法。

二.实验要求
十进制计数器的设计
设计含有时钟使能的两位十进制计数器，主要通过十进制计数器74160和其他辅助元件来完成，如图1.1所示为两位十进制计数器。

图1.1 用74160设计一个有时钟使能的两位十进制计数器
三．实验操作步骤
(1). 新建项目工程：COUNTER
(2). 新建设计文件：File——New——Block Diagram/Schematic
(3). 工程的编译和综合：通过编译来检查设计文件是否存在错误。

(4). 管脚的分配与下载：在Location中分别将引脚分配芯片引脚并进行全编译，将USB-Blaster下载器与电脑相连，安装好驱动程序，将编译好的文件下载到芯片中，点击Programmer—Hardware Setup设置下载器的驱动程序，在Hardware Setup对话框中选择USB-Blaster0，点击start可完成程序下载，Progress中显示“100%successful”即为下载成功。

四．实验数据结果。

数字电路与逻辑设计实验实验名称：Quartus II 原理图输入法设计班级：实验目的：1、熟悉用Quartus II 原理图输入法进行电路设计和仿真；2、掌握Quartus II图形模块的生成与调用；3、熟悉实验板的使用。

一、实验所用仪器与元器件：1、计算机2、直流稳压电源3、数字系统与逻辑设计实验开发板二、实验内容：1、用逻辑门设计实现一个半加器，仿真验证其功能，并生成新的半加器图形模块单元。

2、用实验内容 1 中生成的半加器模块和逻辑门设计实现一个全加器，仿真验证其功能，并下载到实验板测试，要求用拨码开关设定输入信号，发光二极管显示输出信号。

3、用3线-8线译码器和逻辑门设计实现函数=+++,仿真验证其功能，并下载到实验F C B A C B A C B A C B A板测试。

要求用拨码开关设定输入信号，发光二极管显示输出信号。

三、 设计思路与过程：1、半加器的实现：半加器是能够实现两个1位二进制数码相加求得和数及向高位进位的逻辑电路。

设被加数和加数用变量A 、B 表示，求得的和、向高位进位用变量S 、C 表示，则可得如下真值表：由真值表可以写出S 、C 的函数表达式：S A BC A B=⊕=所以半加器用一异或门和与门即可实现。

2、全加器的实现（可用1中封装好的半加器） 全加器是实现两个1位二进制数及低位来的进位相加（即将3个1位二进制数相加），求得和数及向高位进位的逻辑电路。

在该全加器中，A1、B1分别表示输入的被加数、加数、C_1表示低位来的进位，S1、C1分别表示本位和、高位的进位。

可得该电路的真值表：由真S1、C1的卡诺图为得1111111111111111S =A B C _+A B _A B _A B _=A B _C C C C ++⊕⊕同理可得111111()_C A B C A B =⊕+3、利用3线-8线译码器和逻辑门设计实现函数F C B A C B A C B A CBA=+++3线-8线译码器的符号如右图所示（由于没有74LS138，就用74138来替代了）。

计算机组成原理Quartus Ⅱ的使用的实验报告
南通大学计算机科学与技术学院上机实验报告
课程名称：计算机组成原理上机日期：2014年姓名：
实验名称：Quartus Ⅱ的使用成绩：
实验步骤：创建波形文件进行仿真分析，对于输入端ABC设置不同的初始值进行测试，对仿真波形及译码的结果进行分析，ABC的初始值从000~111，共有8种，译码器的输出低电平有效的分别从Y0变化至Y7
2.利用Quartus Ⅱ验证74244b的功能。

实验电路图如下：
实验步骤：缓存器74244b的AGN、BGN端低电平有效，输入和输出都采用总线式接法，对于A[4..1]分别设置初始值0000~1111，运行仿真波形观察AY[4..1]的结果，两者应该一致。

3.利用Quartus Ⅱ验证74273b的功能。

实验电路图如下：
实验步骤：设置寄存器74273b的各端口取值,CLRN接VCC，时钟CLK上升沿有效，输入和输出同样采用总线式接法，测试时D[8..1]的取值为0000 0000~0000 1000，寄存器将在每个时钟上升沿时被触发，写入新的数据。

四、运行结果
1.验证74138（3：8）译码器的功能，运行仿真波形如下：
2. 验证缓存器74244b的功能，运行仿真波形如下：
3. 验证缓存器74273b的功能，运行仿真波形如下：。

Quartus II 实验报告时间：2014-12-21 地点：行政楼202机房指导老师：王本有一、实验目的1、熟悉Quartus II的软件的基本操作。

2、使用Quartus II软件绘制简单原理图电路。

3、使用Quartus II进行VHDL的组合逻辑电路设计。

二、实验内容1、先打开Quartus II软件，点File菜单→new→Device Design File→ VHDL File,新建一个新的VHDL空白文件，在这个新弹出的空白窗口里输入一个四选一电路的VHDL程序，输入完毕后点击File菜单→Save as…，在弹出的窗口里选择一个纯英文路径，保存刚才写好的VHDL文件，此处的VHDL文件里面电路的名字MUX41要与文件的保存名字一致，点击保存。

然后会弹出一个Do you want to creat a new project with this file?的对话框，点击Yes按钮，会弹出新建工程页面。

此处若要详细对芯片的选择进行设置可以点击Next逐步选择，也可直接选择Finish使用默认选项。

点击Finish，完成新工程的创建。

编写好VHDL后，对VHDL进行编译，若有错误，可双击错误选项进行修改，通常只需修改第一项后继续编译，修改完成后如下图所示：图01-01 四选一VHDL程序程序编译完成没有出错后，就可以进行波形仿真。

点击File菜单→new→Other Files→Vector Waveform File，新建一个波形仿真窗口，在新弹出来的窗口空白处点击鼠标右键，弹出一个菜单，选择Insert Node or Bus…选项，在弹出的窗口中选择Node Finder…，然后点击新窗口中的List按钮把VHDL中的引脚全部列出来，然后点击>>按钮把引脚导入到波形仿真窗口中，点击OK。

此时波形仿真窗口出现多个引脚，点击保存将波形仿真也保存到刚才VHDL文件的相同路径下，名字也为MUX41,。
